[Korenets]

Если ставить шайбу, то придется стачивать паразитную немного? Зазора для шайбы нет. Из чего лучше сделать? Где такую тонкую латунь найти? Prank есть идеи откуда выроботка на паразитке?



[kolyan4ik_m]

prank
Владимир,привет и с праздником!



[kolyan4ik_m]

Большую шайбу под плоскость паразитной шестерни..

А что даст большая шайба под плоскость паразитки?Зажмет ШП?
Судя по ролику ШП гуляет в посадочном месте.
С ув.



[prank]

Если ставить шайбу, то придется стачивать паразитную немного? Зазора для шайбы нет...

Зачем стачивать.. Если зазора нет, то про какой люфт идет речь ?
Идеи по причине скола нет вообще. На фото выглядит как скол от постороннего попавшего предмета.



[Korenets]

http://www.youtube.com/watch?v=GO-ZKqcKE4c



[prank]

О, ссылку на видео я чего-то не увидел ! Да, люфт радиальный. Ленту ФУМ мотаните на наружную обойму ШП перед сборкой. Излишки удалите.



[prank]

http://www.youtube.com/watch?v=GO-ZKqcKE4c

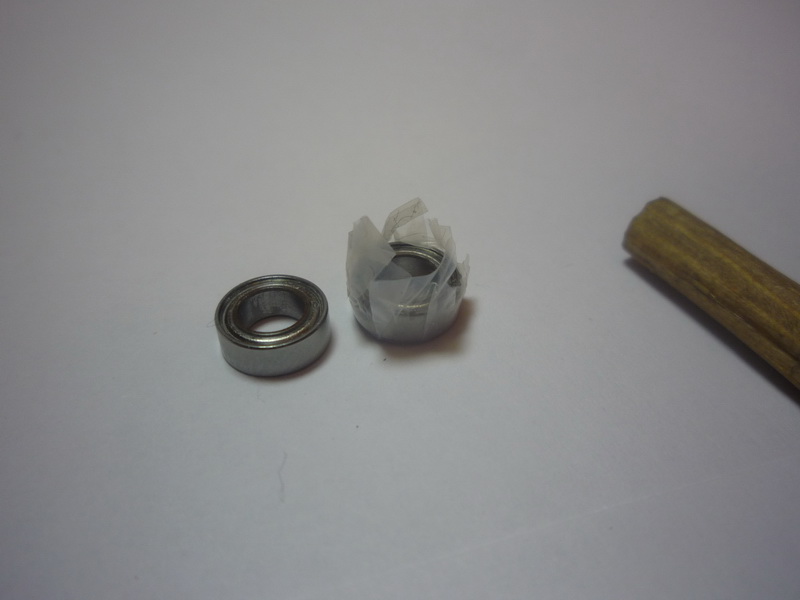

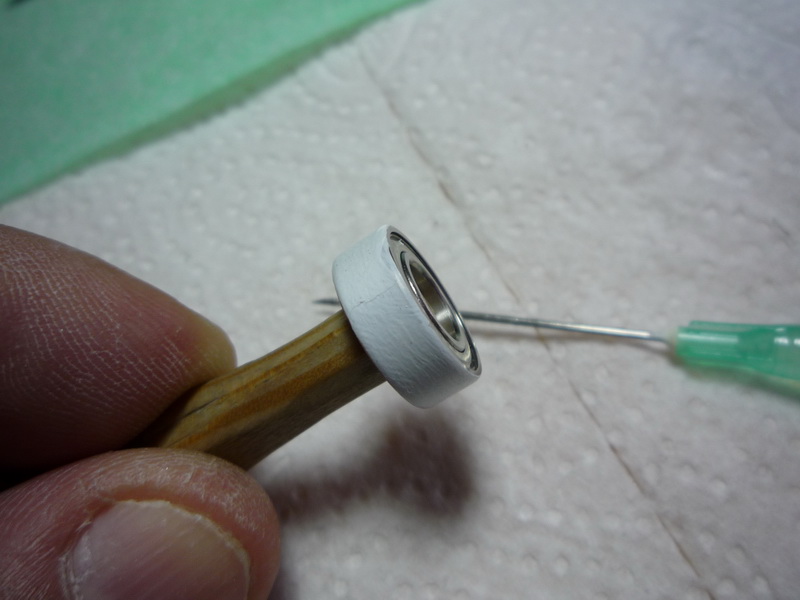

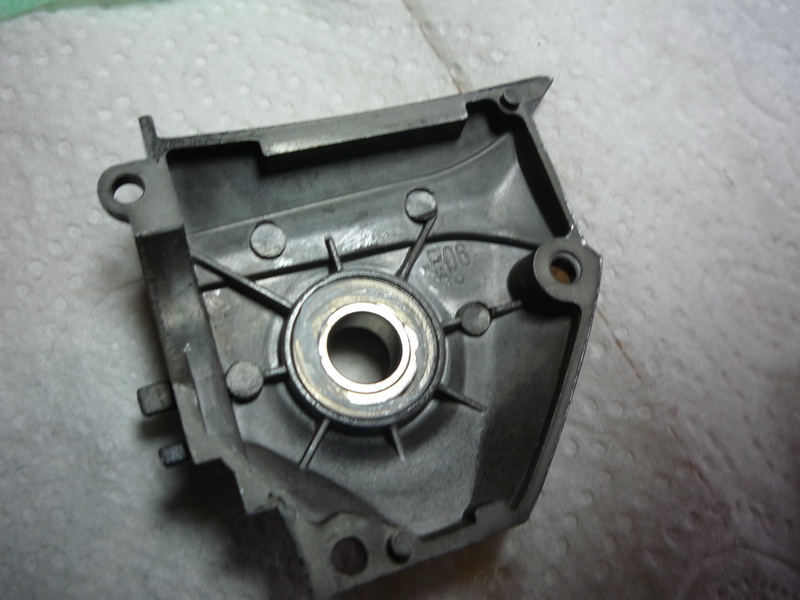

Вот таким (аналогичным) образом:

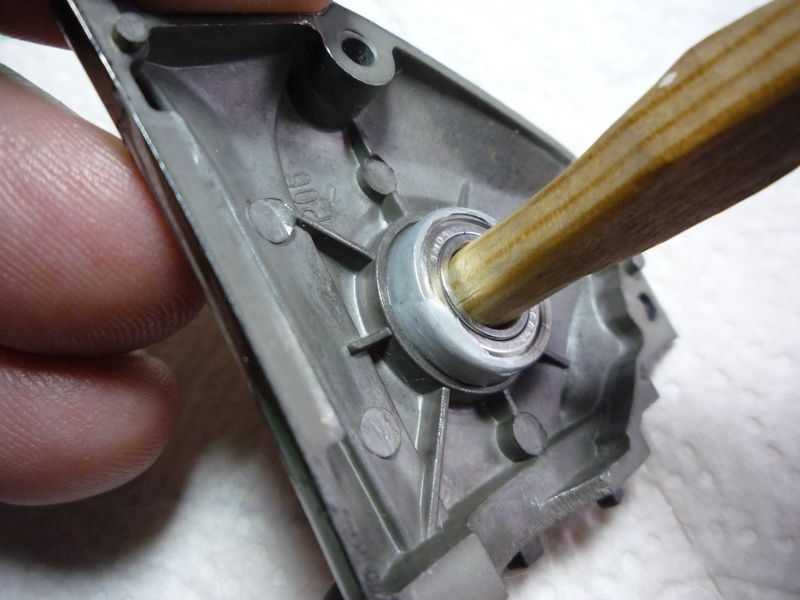

Излишки срезать.

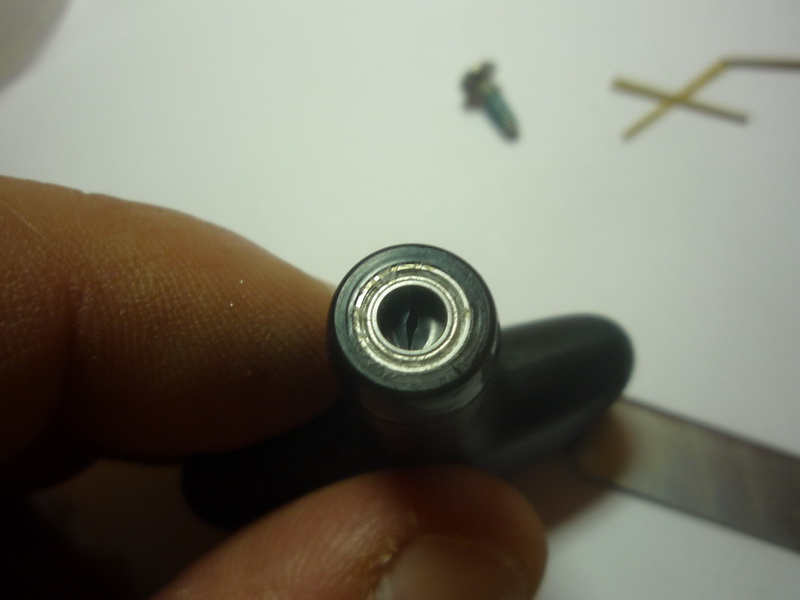

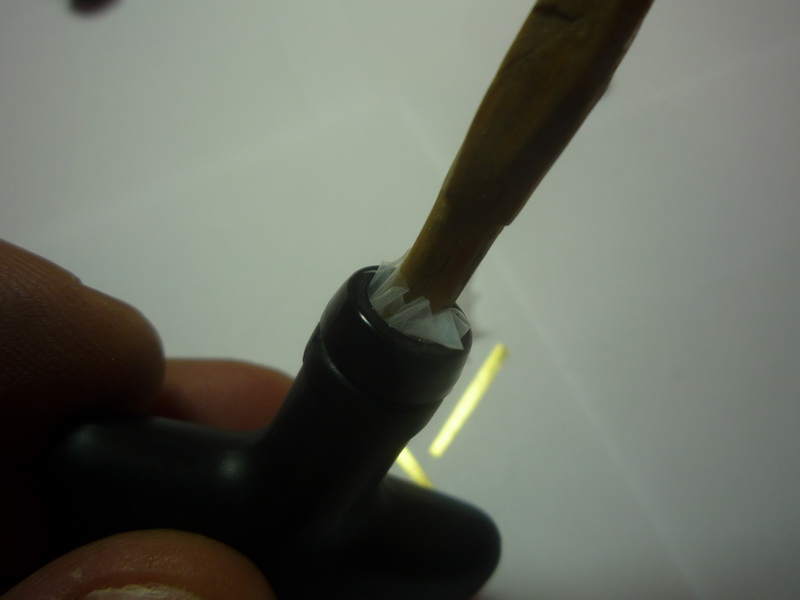

А можно использовать и не ФУМ-ленту, а просто кусочек тонкого фторопласта/полиэтилена/пищевой пленки :


Излишки на последнем фото срезаны.



[Korenets]

Спасибо, так и сделал. Впервые попробывал смазал пару ios factory grease pro, очень липкая. Ход катушки мягкий как никогда.



[prank]

..смазал пару ios factory grease pro..

Да, наслышан об ее отличных свойствах. Но не пробовал... цена.. "как из гаубицы".



[LoGwi-N]

Re: Сам себе ТО катушки - грабли

ТО TD Advantage 2500A

Катушка в хорошем состоянии в плане внешнего вида, характеризующее трепетное отношение хозяина.

Взята на ТО и попытку устранения некоторых косячков.
Пока только пройдена стадия полной разборки и отмывки всех деталей.

Подробности ТО позже, по окончании.

Здравствуйте, я у вас на новенького. ТО и устранения косячков Адвантажа так и не увидел, а хотелось-бы, хотя бы на словах, какие были косячки, и что предприняли. С Ув.



[prank]

Здравствуйте.
Сейчас уже не могу вспомнить. Помню, что по ГП и люфтам долго ковырялся. Это Николая катушка была. В свое время ему отписывал перечень того, что делал. Если у него сохранилось, может напишет. Я к сожалению потер ЛС. Люфт ГП прибирал не только по левой опоре, но и по правой, после выставления зазора. Николаю это все равно не понравилось и он потом переделывал.



[LoGwi-N]

Может подскажете какие люфты должны быть оптимальными.
Ведущее зубчатое колесо ГП - осевой/радиальный
Ротор (тобишь люфт ведомой шестерни) - осевой/радиальный
Люфт шпули - осевой/радиальный.

И еще, понимаю что это уже обсуждалось, но перечитывать заново 29 страниц не охота. Чем мазать ШП в ролике, и остальные. Или они мажутся все одинаково? В ролике всегда мазал жидкой, может надо все-таки "коктелем" (жидкая+густая) ?



[prank]

Может подскажете какие люфты должны быть оптимальными.
Ведущее зубчатое колесо ГП - осевой/радиальный

Радиальный - минимально возможный. Возможность определяется классом точности подшипника и его классом "плотности" - радиальным зазором в ШП, а также величиной радиального зазора в посадке ШП на валу и в шасси (или крышке). Осевой - Есть сверху поле "Поиск в теме" - уж не поленитесь, наберите там запрос зазор в ГП.

Ротор (тобишь люфт ведомой шестерни) - осевой/радиальный

Осевой люфт не допускается (превышающий торцевой (аксиальный) люфт в опорном/ых подроторном/ых подшипнике/ах. Радиальный - то же самое.

Люфт шпули - осевой/радиальный.

Осевой люфт определяется суммой слишком многих параметров, чтоб отписывать это повторно (см. сюда).

И еще, понимаю что это уже обсуждалось, но перечитывать заново 29 страниц не охота. Чем мазать ШП в ролике, и остальные. Или они мажутся все одинаково? В ролике всегда мазал жидкой, может надо все-таки "коктелем" (жидкая+густая) ?

По "коктейлю" - да. За остальное, Вы уж меня извините, но минимальная взаимная вежливость должна быть: предлагаю все же почитать тему, лучше задом-наперед.
С ув.,



[LoGwi-N]

По "коктейлю" - да. За остальное, Вы уж меня извините, но минимальная взаимная вежливость должна быть: предлагаю все же почитать тему, лучше задом-наперед.
С ув.,

Я вчера перечитал всю ветку. но обращал внимание на другие вещи. А заного не охота, ладно поюзаю поиск. Просто искать отвки из контекста поиском не всегда удобно и возможно.
С Ув.



[prank]

В 2-х словах: на мясорубках во всех ШП использую смесь гриза с маслом, или не смешанный с маслом гриз (зависит от гриза), но для ШП под роликом использую более "жидкую" смесь. Пока особых жалоб нет. Себе делаю также.



[LoGwi-N]

В 2-х словах: на мясорубках во всех ШП использую смесь гриза с маслом, или не смешанный с маслом гриз (зависит от гриза), но для ШП под роликом использую более "жидкую" смесь. Пока особых жалоб нет. Себе делаю также.

Спасибо, такого краткого ответа и ждал.



[Korenets]

Prank подскажите какой подшипник от Boca лучше поставить в ролик Luvias?
http://www.bocabearings.com/search....nerOperator==&OuterOperator==&WidthOperator==



[prank]

Prank подскажите какой подшипник от Boca лучше поставить в ролик Luvias?
http://www.bocabearings.com/search....nerOperator==&OuterOperator==&WidthOperator==

Из списка по ссылке, этот http://www.bocabearings.com/bearing-inv ... 2-SMF74UU3
Однако я бы взял http://www.bocabearings.com/bearing-inv ... 74C2OS7AF2
при необходимости, подточив дистанционирующую втулку (которая упираясь во внутреннюю обойму ШП не дает зажать ШП, а соответственно ролик ЛУ по оси) на на 0,5 мм (этот ШП шире на 0,5 мм указанных Вами).

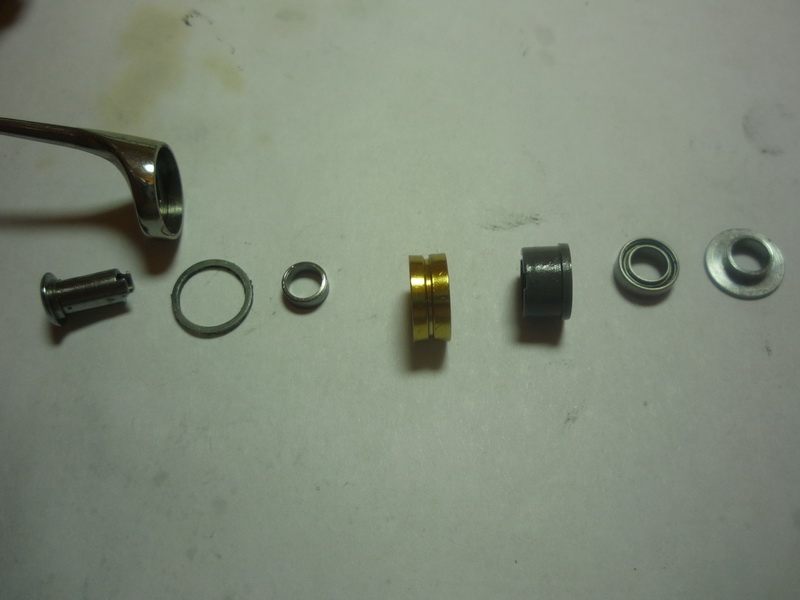

Честно говоря я подзабыл конструктив узла ролика ЛУ на Лювике. Если будет фото аналогичное нижеуказанному (это от Шиманки), можно будет показать, какую/какие именно детальки подпилить по оси.

С ув.,



[Korenets]

Мне он нужен как второй подшипник.
http://www.bocabearings.com/bearing-inventory/Radial-Bearings/14246/4x7x2-SMF74UU3
этот какой то не ровный ))). Зачем пилить, найти бы подходящий.



[prank]

Мне он нужен как второй подшипник.
http://www.bocabearings.com/bearing-inventory/Radial-Bearings/14246/4x7x2-SMF74UU3
этот какой то не ровный ))). Зачем пилить, найти бы подходящий.

Подходящих в ширине 2 мм только ABEC-3. Это, возможно окажется хуже стокового по точности. Надо бы ABEC 5 или 7.
"не ровный" - :lol: .. ну да, с фланцем-то .
По указанному рисунку - пильнуть наверное Roller Packing, если он представляет собой втулку с фланцем (к сожалению из рисунка не видно, просто пытаюсь догадаться).
