Самостоятельное ТО безинерционной катушки

[Altezz]

Спойлер: Советы Мастера по обслуживанию катушек. Видео.

Вариант восстановления сломанной лапки катушки
ТО подшипников закрытого типа со съемными пыльниками
ТО подшипников закрытого типа с несъемными (запрессованными) пыльниками
Сглаживание "тракторного" хода шестерни
Как надежно закрепить гайку ротора от раскручивания
Шлифовка повреждений отбортовки шпули (сохранность лески/шнура при забросе)
Выбор осевого люфта ведущей шестерни
Что делать, если ширина подшипника, заменяющего подроторный подшипник, меньше требуемого?
Варианты уменьшения осевого люфта кноба
Восстановление клипсы для фиксации шнура/лески на шпуле
Защитный "чехол" на шпулю, защищающий отбортовку от мехповреждений
Тюнинг дужки лесоукладывателя
Изготовление шайб из подручного листового материала
Коррекция конуса намотки на Daiwa

Спойлер: Banax Herse 750W

Варианты решения проблем с обгонной муфтой (стопором обратного хода)

Спойлер: Daiwa Tierra

Исправление конуса укладки
Как вытащить шток шпули
Устранение осевого люфта в посадке ведомой шестерни
Варианты решения проблем с обгонной муфтой (стопором обратного хода)
Размеры подшипников/втулок на TD Tierra 2500
Как убрать осевой люфт на кнобе

Спойлер: Daiwa TD Advantage

Разборка при ТехОбслуживании
Как убрать осевой люфт на кнобе

Спойлер: Ryobi Excia

Как открутить винт на ролике лесоукладывателя

Спойлер: Ryobi Zauber

Как убрать осевой люфт на кнобе

Спойлер: Shimano Ultegra

Разборка при ТехОбслуживании
Размеры подшипников/втулок на Shimano Ultegra 2500



[DmG]

Дак я давно еще писал что в Лувиасе после 2007 года стали ставить в ролике более крупный шарик, а в старых Дайвах 2000-2500 размера типа Эмблем, Торнамент Z, SS2 был шарик 6х3х2.5, он реально доставал своей недолговечностью.



[Testmaker]

Дак я давно еще писал что в Лувиасе после 2007 года стали ставить в ролике более крупный шарик, а в старых Дайвах 2000-2500 размера типа Эмблем, Торнамент Z, SS2 был шарик 6х3х2.5, он реально доставал своей недолговечностью.

Дмитрий, как выясняется во Фримс Кикс тоже стоит более крупный...



[kolyan4ik_m]

ну вот собсно как обычно, Спс Вам Николай, раззадорили, во мне проснулся инженер...
не скоро планировал лезть в Лувика.
итак, залазим в ЛУ - подшип один с разными поставками и резиновыми пыльниками, добываем подшипник и Вуаля - размер 4*7*2 вот так...
очень похоже что подшип в Фримсе кикс такой Жеж...

Не знаю ,что у Вас там в Лувике и Фримсе 3000,сейчас разобрал ролик ЛУ (Фримс 2004) 6*3*2,5.
Нашел втулку,которую менял на ШП тот же наружний диаметр 6мм.
Жаль не чем сделать фото.
С ув.



[Testmaker]

Не знаю ,что у Вас там в Лувике и Фримсе 3000,сейчас разобрал ролик ЛУ (Фримс 2004) 6*3*2,5.
Нашел втулку,которую менял на ШП тот же наружний диаметр 6мм.
Жаль не чем сделать фото.
С ув.

да ладно, какой смысл меряться подшипами....
на форумах где-то нашел что Дайва делает 2 вида ЛУ, под диам 4 и под 2,5.
что собсно и подтвердилось на практике....
нет смысла развивать данный вопрос.
ЗЫ Всех с наступаЮщим НГ
с ув.



[DmG]

У Дайв 2500 и 3000 размера были разные ролики и разного размера подшипники в них, так что все нормально.



[spitfair]

Доброго времени суток, уважаемые форумчане!
Перечитал всю ветку и сопряженные с ней, полезностей очень много.
В свете предстоящей дипрессии от наличия кругом только твердой воды, необходимость СЕРЬЕЗНОГО ТО-шиня парка катушек выглядит очень заманчиво, более того, многие вещи, благодаря ветке, стали понятнее и для закрепления будут не раз перечитаны.
Одноко, есть вопрос, который неоходимо решить.

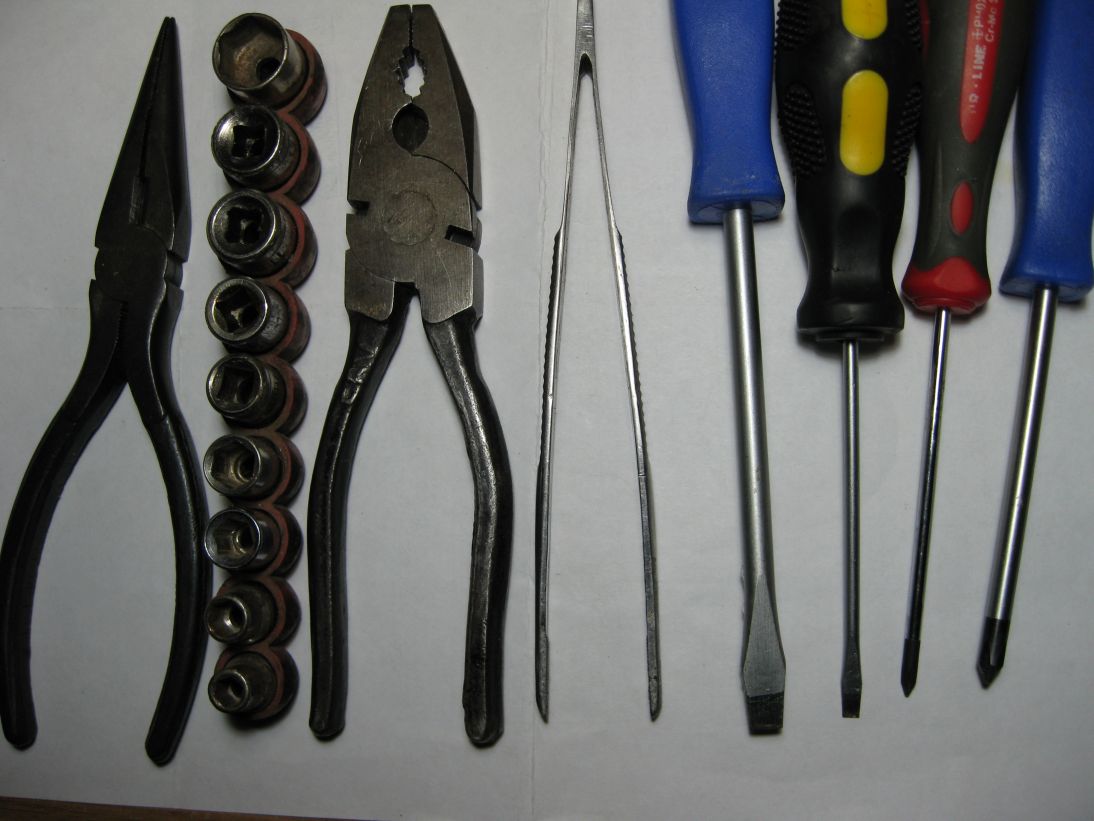

Вопрос к опытным ТО-шникам - нельзя ли перечислить набор основных инструментов, необходимых для правильного хода работ, дабы не оставлять полуразобранный катухер, непременно на обеденном столе, на продолжительное время, чтобы найти какую-нибудь отверточку, иголочку, ванночку, резиночку, тряпочку, сеточку, и т.д. и т.п. Сколько чего не обдумывай, что-нить забудешь обязательно. А у гуру, все эти моменты уже отработаны и "джентельменский" набор, несомненно, продуманно и основательно сформирован.
Конечно речь не идет о "секрктных" разработках и о всяких смазках-ощистителях.
Думаю данная информация будет интересна не только мне, но и многим , начинающим серьезно ухаживать за своими вещами, людям.
С ув. Алексей.



[соловей]

Тряпочка,баночка,кисточка.Для простой разборки достаточно,но бывают разные варианты,к примеру игла малая и большая.С ув.



[Korenets]

Есть Катушка 08Twin power C3000S, как думаете стоит менять пластиковые втулки бесконечника на подшипники? Или не стоит заморачиваться. Потребуется ли после замены настройка кулачка?



[prank]

Есть Катушка 08Twin power C3000S, как думаете стоит менять пластиковые втулки бесконечника на подшипники? Или не стоит заморачиваться. Потребуется ли после замены настройка кулачка?

Частота вращения бесконечника очень мала. Оценку необходимости замены можно делать зная цель. Изношенных втулок до уровней, при которых появляются радиальные люфты бесконечника, пока не встречал. Что подразумевается под "кулачком" ?



[Korenets]

осевой люфт кулачка бесконечника



[prank]

осевой люфт кулачка бесконечника

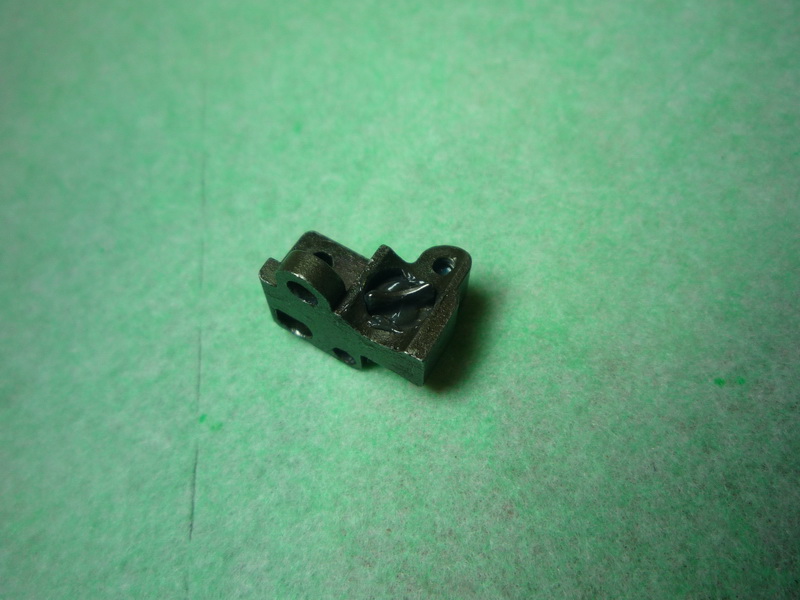

Что такое "кулачок" ? Это каретка штока: :



[Korenets]

да она



[prank]

Осевой люфт штока, на торце которого закреплена каретка, определяется:
1. Величиной осевого люфта бесконечника, регулируемая прокладочными шайбами в опорах-втулках или опорах-ШП.
2. Разностью в ширине канавки в бесконечнике и толщине ножа. С толщиной ножа можно поиграться либо его заменой, либо напайкой на его боковую поверхность латунной фольги.
3. Радиальным люфтом оси ножа во втулке каретки (точится новая втулка).
4. Радиальным люфтом втулки в посадочном отверстии каретки (подмотка ФУМ) или прокладка из фторопласта.
5. Отсутствием люфтов в креплении шток-каретка (пользуем резьбовой герметик).
6. Поперечным люфтом каретки на направляющих (приклейка тонкой фольги в отверстии каретки под направляющую).
7. Осевым люфтом втулки ножа в каретке (регулировочные шайбы на торец втулки под страховочную пластинку-крышку каретки).

При замене опор на бесконечнике втулок на ШП, может измениться только величина осевого люфта самого бесконечника.



[Korenets]

Небольшой тюнинг Daiwa Luvias. Как известно кноб катушки Luvias крутится на пластиковой втулке.
Было решено сделать новый кноб и поставить два подшипника 7*4*2.5. Чтобы поставить второй подшипник потребовалось сделать отверстие глубже на 2.5 см и обточить шайбы, чтобы они не крутилась вместе с подшипниками.

Дерево ясень, пропитка льняным маслом на водяной бани, покрытие лаком. Заглушка резиновая, сделана из пробки от нафтизина. Пока временное решение, не знаю из чего ее сделать.

Произведена замена втулки подшпульного узла на подшипшик и установка второго подшипника в ролик лесоукладователя. http://www.plat.co.jp/shop/catalog/...ias2500r-max10bb-full-bearing-tuning-kit.html
Итого 10 подшипников.



[prank]

... Заглушка резиновая, сделана из пробки от нафтизина. Пока временное решение, не знаю из чего ее сделать...

Посматривайте на затыльники и колпачки всяких шариковых ручек и мех. карандашей.



[соловей]

Дерево ясень, пропитка льняным маслом на водяной бани, покрытие лаком. Заглушка резиновая, сделана из пробки от нафтизина. Пока временное решение, не знаю из чего ее сделать.А можно подойти к родбилдеру и попросить кусочек неопреновой ручки от спиннинга,вставляется плотно и извлекается иглой.С ув.



[Korenets]

Отличная идея, достал старый спиннинг )))



[prank]

Решение несомненно отличное с прагматичной т.зр.
Однако смел бы посоветовать все же никелированную кнопку от механического карандаша или авторучки, просверлить отверстие по центру, диаметром 0,7..0,8 мм, а с обратной стороны вклеить цилиндрик из микропорки/евы, с небольшим выступанием по оси и немногим бОльший по диаметру, который бы обеспечивал и фиксацию Капа, и герметичность..
Но это так.. чувство "прекрасного" встрепыхнулось.. :lol:



[соловей]

Отличная идея, достал старый спиннинг )))
Рад что идея понравилась,но такого гламура не ожидал увидеть .Здорово получилось.



[соловей]

Решение несомненно отличное с прагматичной т.зр.
Однако смел бы посоветовать все же никелированную кнопку от механического карандаша или авторучки, просверлить отверстие по центру, диаметром 0,7..0,8 мм, а с обратной стороны вклеить цилиндрик из микропорки/евы, с небольшим выступанием по оси и немногим бОльший по диаметру, который бы обеспечивал и фиксацию Капа, и герметичность..
Но это так.. чувство "прекрасного" встрепыхнулось.. :lol:

Владимир,Ваша идея несомненно заслуживает внимания,но я привык "подходить" к вещам с более экономной точки зрения,так-сказать быстро,практично и функционально.С ув.
