Самостоятельное ТО безинерционной катушки

[Altezz]

Спойлер: Советы Мастера по обслуживанию катушек. Видео.

Вариант восстановления сломанной лапки катушки
ТО подшипников закрытого типа со съемными пыльниками
ТО подшипников закрытого типа с несъемными (запрессованными) пыльниками
Сглаживание "тракторного" хода шестерни
Как надежно закрепить гайку ротора от раскручивания
Шлифовка повреждений отбортовки шпули (сохранность лески/шнура при забросе)
Выбор осевого люфта ведущей шестерни
Что делать, если ширина подшипника, заменяющего подроторный подшипник, меньше требуемого?
Варианты уменьшения осевого люфта кноба
Восстановление клипсы для фиксации шнура/лески на шпуле
Защитный "чехол" на шпулю, защищающий отбортовку от мехповреждений
Тюнинг дужки лесоукладывателя
Изготовление шайб из подручного листового материала
Коррекция конуса намотки на Daiwa

Спойлер: Banax Herse 750W

Варианты решения проблем с обгонной муфтой (стопором обратного хода)

Спойлер: Daiwa Tierra

Исправление конуса укладки
Как вытащить шток шпули
Устранение осевого люфта в посадке ведомой шестерни
Варианты решения проблем с обгонной муфтой (стопором обратного хода)
Размеры подшипников/втулок на TD Tierra 2500
Как убрать осевой люфт на кнобе

Спойлер: Daiwa TD Advantage

Разборка при ТехОбслуживании
Как убрать осевой люфт на кнобе

Спойлер: Ryobi Excia

Как открутить винт на ролике лесоукладывателя

Спойлер: Ryobi Zauber

Как убрать осевой люфт на кнобе

Спойлер: Shimano Ultegra

Разборка при ТехОбслуживании
Размеры подшипников/втулок на Shimano Ultegra 2500



[prank]

Нужна помощь, кто разбирал ролик тд сола(у серта тож такой), там подшипник в ролике удерживает кольцевой стопор.
Не получается его извлечь. Пробывал его подцепить, никак, его проворачивает в пазу.
Подскажите как быть.

2 варианта:
1. Заточить 2 часовые отверточки и ковырять.
2. Если ШП под замену - поставить ролик на деревяшку, подобрать стержень, подходящий по диаметру, болт например (кажется М5) и трахнуть через стержень в подшипник - кольцо вылетит.
Первый более интеллигентный
Второй - боле быстрый, но "варварский". При использовании 2-го способа - хорошо бы дать перед выбиванием каплю-две какого-либо масла на стопорное проволочное колечко, это уменьшит вероятность повреждения острого края канавки-проточки под колечко в ролике ЛУ.



[_--]

Износился червяк и главная шестеренка (кажется так называется) на twin power 2500fa. Попытки найти запчасти на эту, видимо уже раритетную, катушку в нете и у буржуев к успеху не привели.
Что действительно дохлый номер или я плохо искал?



[prank]

Износился червяк и главная шестеренка (кажется так называется) на twin power 2500fa. Попытки найти запчасти на эту, видимо уже раритетную, катушку в нете и у буржуев к успеху не привели.
Что действительно дохлый номер или я плохо искал?

Всречный вопрос: в чем проявляется износ и есть ли фото поношенной ведущей и ведомой ?



[kolyan4ik_m]

Нужна помощь, кто разбирал ролик тд сола(у серта тож такой), там подшипник в ролике удерживает кольцевой стопор.
Не получается его извлечь. Пробывал его подцепить, никак, его проворачивает в пазу.
Подскажите как быть.

Что-бы сделать подобную операцию необходимо иметь две свободные руки,а что-бы их иметь ,нужно в деревянном бруске просверлить отверстие по диаметру ролика ЛУ и всуропить его туда для фиксации.
Но прежде чем вставлять отрезаем тоненькую полоску липкой изоленты и продеваем ее в дырочку Шп и вокруг ролика,дабы потом после извлечения кольца не тратить свое драгоценное время на поиски ОНОГО.
Затем берем две швейных иглы,одной удерживаем кольцо от вращения,другой извлекаем его.
Занятие очень веселое,сразу скажу
С ув.



[Мк]

Подскажите влияет ли сила затяжки гайки крепления ротора(катушка без нижней опоры ведомой шестерни-семейства старый лувиас,) на плавность хода при сборке катушки, а то после сборки шумно работает



[SEP]

Добрый день. Есть такой сайт http://www.profisher.com.ua/forum/viewt ... ?f=6&t=113. Правда нужно зарегистрироваться что бы фото смотреть . Много чего полезного по ремонту .



[kolyan4ik_m]

Добрый день. Есть такой сайт http://www.profisher.com.ua/forum/viewt ... ?f=6&t=113. Правда нужно зарегистрироваться что бы фото смотреть . Много чего полезного по ремонту .

Не обязательно регистрироваться,большинство позиций и так открывается.
http://www.profisher.com.ua/forum/viewforum.php?f=29
С ув.



[SEP]

Не обязательно регистрироваться,большинство позиций и так открывается.
http://www.profisher.com.ua/forum/viewforum.php?f=29
С ув.

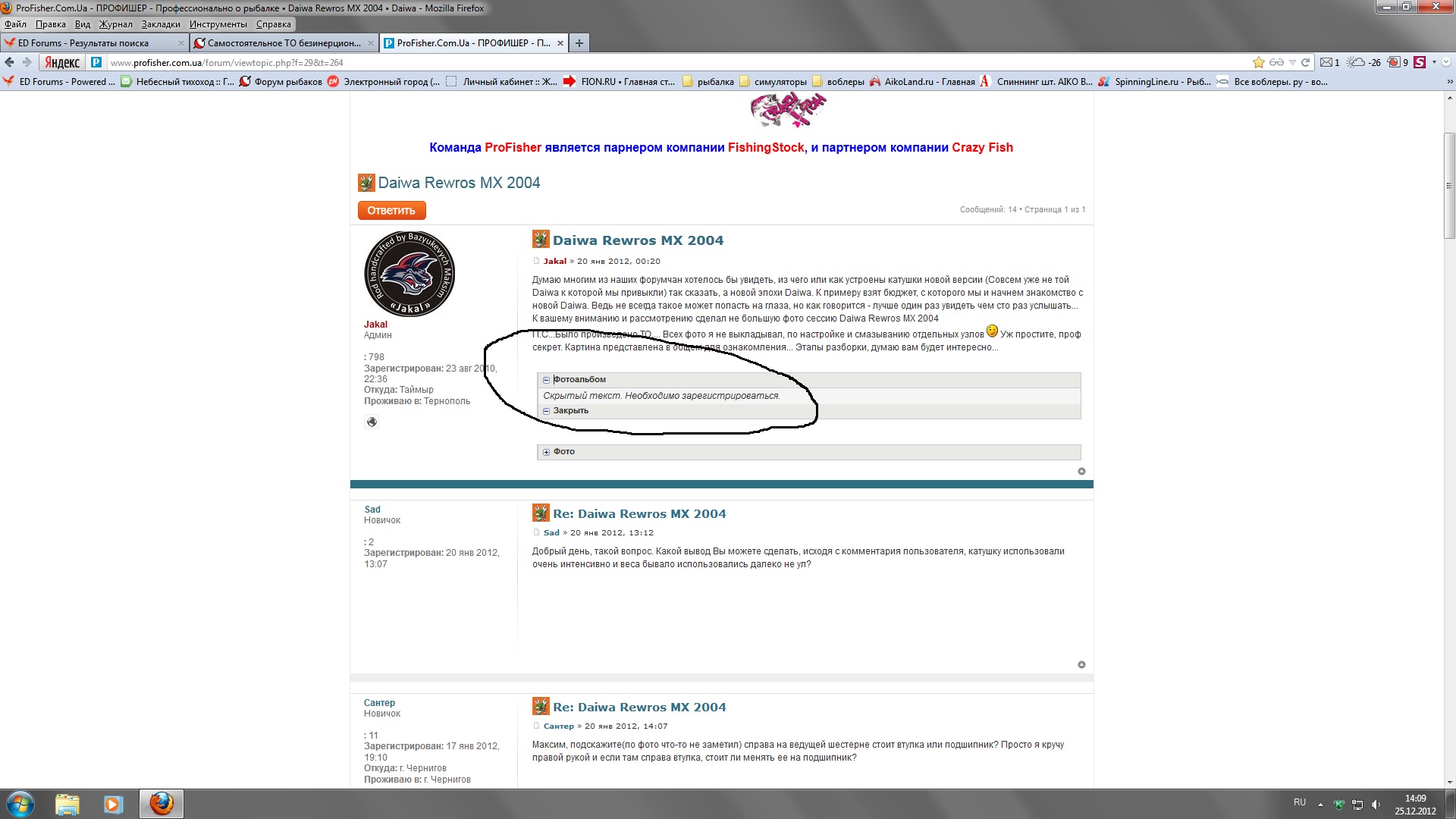

Без регистрации фото не видно. А там самое интересное . На этом форуме видел некоторые моменты ремонта ручек от катушки , токарные работы по облегчению шпуль и пр.



[kolyan4ik_m]

Без регистрации фото не видно. А там самое интересное . На этом форуме видел некоторые моменты ремонта ручек от катушки , токарные работы по облегчению шпуль и пр.

Согласен,но там не открываются всего три -четыре позиции,остальные доступны.
Регится пробовал,но че-то у них там напутанно...
С ув.



[SEP]

Согласен,но там не открываются всего три -четыре позиции,остальные доступны.
Регится пробовал,но че-то у них там напутанно...
С ув.

Да без проблем зарегистрировался .



[_--]

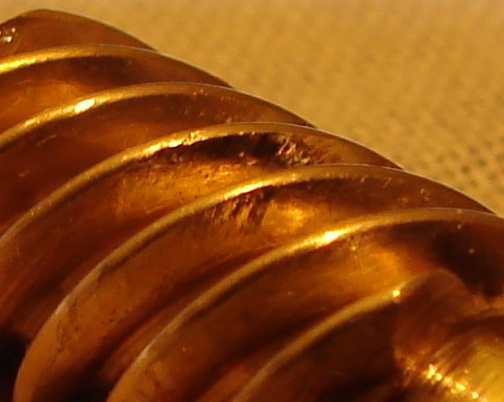

Всречный вопрос: в чем проявляется износ и есть ли фото поношенной ведущей и ведомой ?

Симптомы: в лучшем случае тяжелый ход (14 гр чебурашка ощущается как килошный судак), в худшем случае клинит. На "холостую" крутится хорошо, тракторит слегка конечно, но не смертельно. Катушка давно в эксплуатации, за несколько лет пришло ощущение неубиваемости, насиловал как хотел.
Последние пару сезонов: промою, смажу, соберу, проверка на водоеме - все плохо, лежит когда руки до неё дойдут; промою, смажу, соберу, проверка на водоеме ...



[kolyan4ik_m]

Да без проблем зарегистрировался .

А не трудно будет пару ссылок кинуть на Форум-Реврос МХ 2004 и Легалис 2004.
С ув.



[SEP]

А не трудно будет пару ссылок кинуть на Форум-Реврос МХ 2004 и Легалис 2004.
С ув.

Вот легалис .
http://www.profisher.com.ua/forum/viewt ... f=29&t=186. только не знаю откроется фото или нет . Фотки скопировал себе в папку , а вот как ее сюда вставить ? а по отдельным фоткам много места надо . может другой вариант есть?



[SEP]

Вот одно фото.



[Testmaker]

знающие - подскажите размер подшипника ЛУ, катушка Dawa Freams Kix 3000, замерить возможности пока нет, а размерность оч нуЖна....
с ув...



[prank]

знающие - подскажите размер подшипника ЛУ, катушка Dawa Freams Kix 3000, замерить возможности пока нет, а размерность оч нуЖна....
с ув...

Артем, а что, 3х6х2,5 не подходит : :shock:



[Testmaker]

Артем, а что, 3х6х2,5 не подходит : :shock:

мелкий однако....
и по внешнему маленький и по внутреннему тоЖ....
я его найду куда приставить... катушек в достатке...



[kolyan4ik_m]

мелкий однако....
и по внешнему маленький и по внутреннему тоЖ....
я его найду куда приставить... катушек в достатке...

ШП других размеров в ролике ЛУ у Дайвы нет.Даже в самых бюджетных(Регал,Прокастер) идут 3*6*2,5.
Вы хотите поменять втулку на ШП? Вот ссылочка на апгрейд (Калдия кикс)там все одинаково:
http://www.orenfishing.ru/spinning/reel ... pgrade.htm
У меня Фримс 2000,я себе менял,все подходит,надо ШП и две шайбочки.
С ув.



[Testmaker]

... удалил...



[Testmaker]

ШП других размеров в ролике ЛУ у Дайвы нет.Даже в самых бюджетных(Регал,Прокастер) идут 3*6*2,5.
Вы хотите поменять втулку на ШП? Вот ссылочка на апгрейд (Калдия кикс)там все одинаково:
http://www.orenfishing.ru/spinning/reel ... pgrade.htm
У меня Фримс 2000,я себе менял,все подходит,надо ШП и две шайбочки.
С ув.

ну вот собсно как обычно, Спс Вам Николай, раззадорили, во мне проснулся инженер...
не скоро планировал лезть в Лувика.
итак, залазим в ЛУ - подшип один с разными поставками и резиновыми пыльниками, добываем подшипник и Вуаля - размер 4*7*2 вот так...
очень похоже что подшип в Фримсе кикс такой Жеж...
