[prank]

prank
Владимир,привет!
Принесли Сол2000,уронили в песок,нужно помыть и помазать.Собственно вопрос такой:
Я раньше без надобности обгонку не трогал,а здесь придется разбирать.По всей видимости она такая-же как на Адвантейдже.Ты когда мою ТО-шил фото делал?
Еще раз просмотрел твои действия с Тиерровской обгонкой,там что-то с выниманием сепаратора из обоймы проблематично.А как это дело с Адвантейджевской обгонкой,легко сепаратор достать или есть какие-то нюансы? Если не затруднит можно поподробней.
С ув.,Николай.

Привет, Николай. Фотки где-то были. Найду, скомпоную и выброшу. Но сегодня уже не успеваю. Завтра постараюсь. Секретов не держу (впрочем ты знаешь).
Из того, что помню, сепаратор доставал выколачиванием точно по тому же принципу, что и на Тьерре, только наружную обойму ставил краешками на "круглый вырез" плоскогубцев, совмещенных с бокорезами. "Круглый вырез" в них как раз напротив зубьев бокорезов.



[Mefisto]

Всем привет.
Ну вот собсно собрал свой Certate 2500R... семья, дети, не прошло и пол года
И всё как бы классно, ход Ок, люфт ГП минимален. Но вот после сборки обнаружился продольный люфт ротора = люфт ведомой. Люфт на глаз 0.2-0.3 мм, подёргал на Лувиасе - люфт тоже есть, может чуть больше, но катухе лет 5+...

Это приемлемо? Разбирать по новой соооовсем не хочется



[kolyan4ik_m]

Всем привет.
Ну вот собсно собрал свой Certate 2500R... семья, дети, не прошло и пол года
И всё как бы классно, ход Ок, люфт ГП минимален. Но вот после сборки обнаружился продольный люфт ротора = люфт ведомой. Люфт на глаз 0.2-0.3 мм, подёргал на Лувиасе - люфт тоже есть, может чуть больше, но катухе лет 5+...

Это приемлемо? Разбирать по новой соооовсем не хочется

Не надо разбирать,ничего страшного.Люфт был и до разборки ,просто не обратили внимания и сейчас забудьте. Был бы 2 мм другое дело,а 0,2 нормально.
В этой теме на стр.№2 Володя prank поднимал эту тему .
С ув.



[Mefisto]

Не надо разбирать,ничего страшного.Люфт был и до разборки ,просто не обратили внимания и сейчас забудьте. Был бы 2 мм другое дело,а 0,2 нормально.
В этой теме на стр.№2 Володя prank поднимал эту тему .
С ув.

Спасибо, почитал вторую страницу+поспрашивал приятелей... У всех люфтит.

Тут еще такой момент:
Когда кручу катуху "легким движением руки" то ход ОК, но если кручу сильно, налегая на рукоять, то проявляется некий рокот. Замечу, что люфт там минимальный, шайбы оставил как были в оригинале.
Это признак НЕДО или ПЕРЕ-жима ГП? Или так и должно быть?

А в общем все оч приятно вышло. Но полагаться на схему низзя, в моем экземпляре некоторые детали отсутствовали, а другие, не обозначенные - присутствовали...



[prank]

Не надо разбирать,ничего страшного.Люфт был и до разборки ,просто не обратили внимания и сейчас забудьте. Был бы 2 мм другое дело,а 0,2 нормально.
В этой теме на стр.№2 Володя prank поднимал эту тему .
С ув.

Спасибо, почитал вторую страницу+поспрашивал приятелей... У всех люфтит.

Тут еще такой момент:
Когда кручу катуху "легким движением руки" то ход ОК, но если кручу сильно, налегая на рукоять, то проявляется некий рокот. Замечу, что люфт там минимальный, шайбы оставил как были в оригинале.
Это признак НЕДО или ПЕРЕ-жима ГП? Или так и должно быть?

А в общем все оч приятно вышло. Но полагаться на схему низзя, в моем экземпляре некоторые детали отсутствовали, а другие, не обозначенные - присутствовали...

Не ребят, на 2 странице лажа написана. Где-то позднее я об этом писал. Люфт осевой на вторичке может быть только до прикручивания ротора и центральной гайки. Когда после затяжке ротора гайкой люфт будет - это означает, что или раздолбан до осевых люфтов подроторный ШП (ближайший к обгонке), или он болтается по оси в корпусе. Ни того не другого быть не должно. А вот осевой люфт шпули (т.е. ее штока) - это обычное дело. и полностью его не уберешь.
Рык ГП под нагрузкой - это не обязательно неправильный зазор, скорее это износ.
С ув.,



[kolyan4ik_m]

Когда кручу катуху "легким движением руки" то ход ОК, но если кручу сильно, налегая на рукоять, то проявляется некий рокот. Замечу, что люфт там минимальный, шайбы оставил как были в оригинале.
Это признак НЕДО или ПЕРЕ-жима ГП? Или так и должно быть?

Был Адвантейдж,сейчас СОЛ,после некоторого времени эксплуатации практически та-же картина.Пытался поправить уменьшением люфтов,не канает.Единственное помогает хорошая смазка.
После ТО на некоторое время проподает,но не совсем.
А вообще говорят это некий Дайвовский знак(что-ли)рокоток этот.
Пришел к выводу лучше не заморачиваться по этому поводу,в принципе выработки особой или износа ГП нет.На рыбалке это не напрягает.
С ув.



[kolyan4ik_m]

Люфт осевой на вторичке может быть только до прикручивания ротора и центральной гайки. Когда после затяжке ротора гайкой люфт будет - это означает, что или раздолбан до осевых люфтов подроторный ШП (ближайший к обгонке), или он болтается по оси в корпусе. Ни того не другого быть не должно.

Володь,привет!
Был с неделю назад в Новосибе,заходил в адреналин (на Фрунзе по моему).Специально перекрутил кучу катушек,здесь у нас такой возможности нет.Практически на всех эти люфты и осевой на вторичке и на ГП(причем на ГП есть КОЛОСАЛЬНЫЕ!!!).Как понять?
С ув.



[Mefisto]

prank
Поспрашивал у нескольки пользователей, нашел так же инфу в сети.
Люфты там есть, в новых, поношенных и т.д.

По поводу рокота:
ослабил до максимума engine plate со стороны ручки, и на лёгком "крУте" и при прижиме рукоятки рокот ушел до минимума.
Буду играться с шайбами, доложу о результатах.
Фотку шестерни тут уже выставлял, сказали что не износ, а "притирка"

kolyan4ik_m
Была старая Caldia KIX. И у меня и у приятелей (Киксы, СОЛы) рокот этот появлялся через +/- сезон.
На киксоидах, как и на катухах с дисками(engine plates) помогали шайбы, но там чуть ли не в микронах дело



[prank]

Володь,привет!
Был с неделю назад в Новосибе,заходил в адреналин (на Фрунзе по моему).Специально перекрутил кучу катушек,здесь у нас такой возможности нет.Практически на всех эти люфты и осевой на вторичке и на ГП(причем на ГП есть КОЛОСАЛЬНЫЕ!!!).Как понять?
С ув.

Привет. Не могу знать. Пальпирую что дают на ТО. На них не наблюдал такого. Года 2 уже Дайвы в гамазинах на трогал - пропал как-то интерес. На прошлой вот неделе Revo SX, Orra SX покрутил в руках, посчупал на предмет люфтов, плавности хода, работы дужки, фрикциона. Доставляет. Субъективно показались куда как лучше бюджетных Дайв.

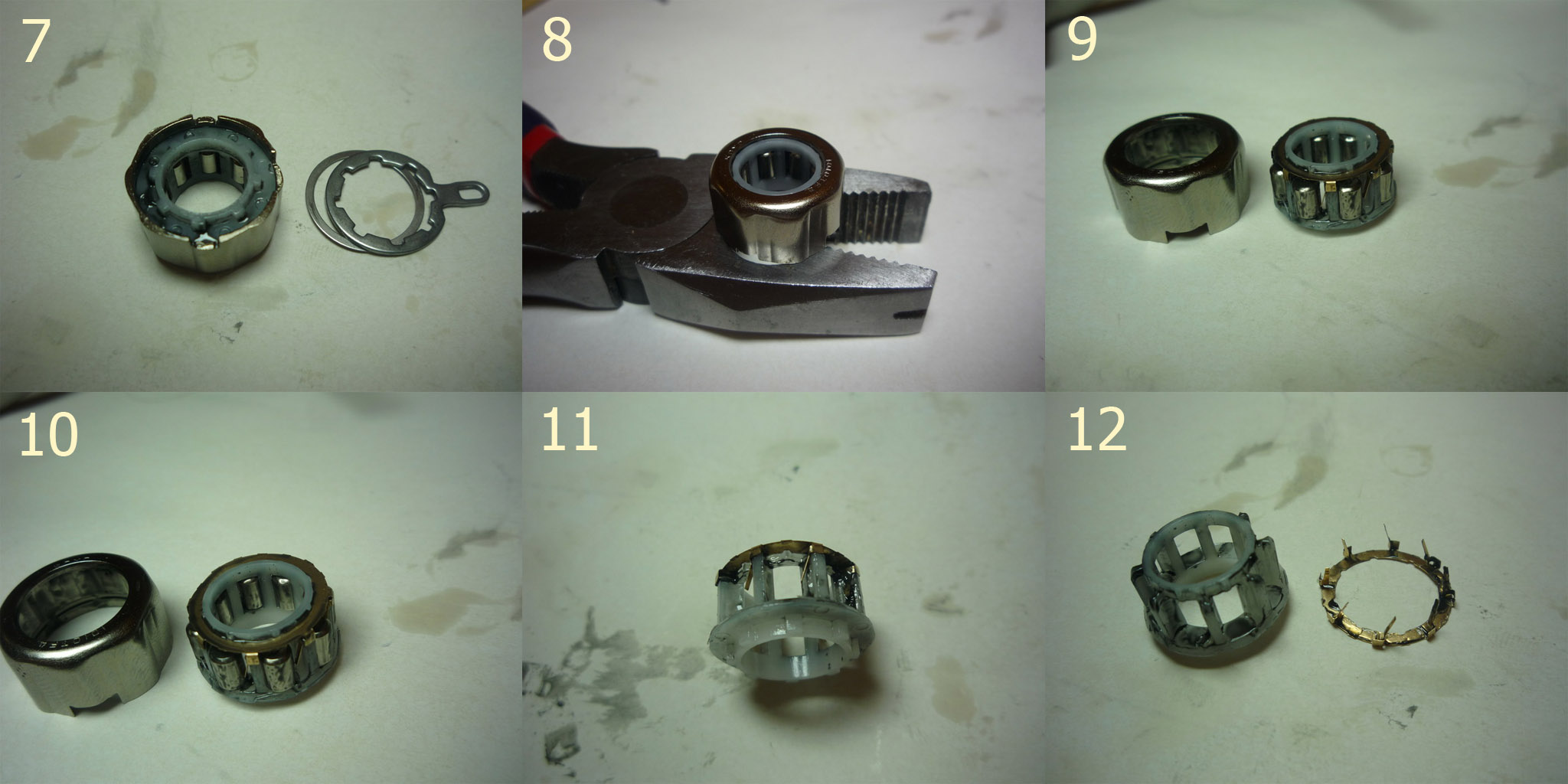

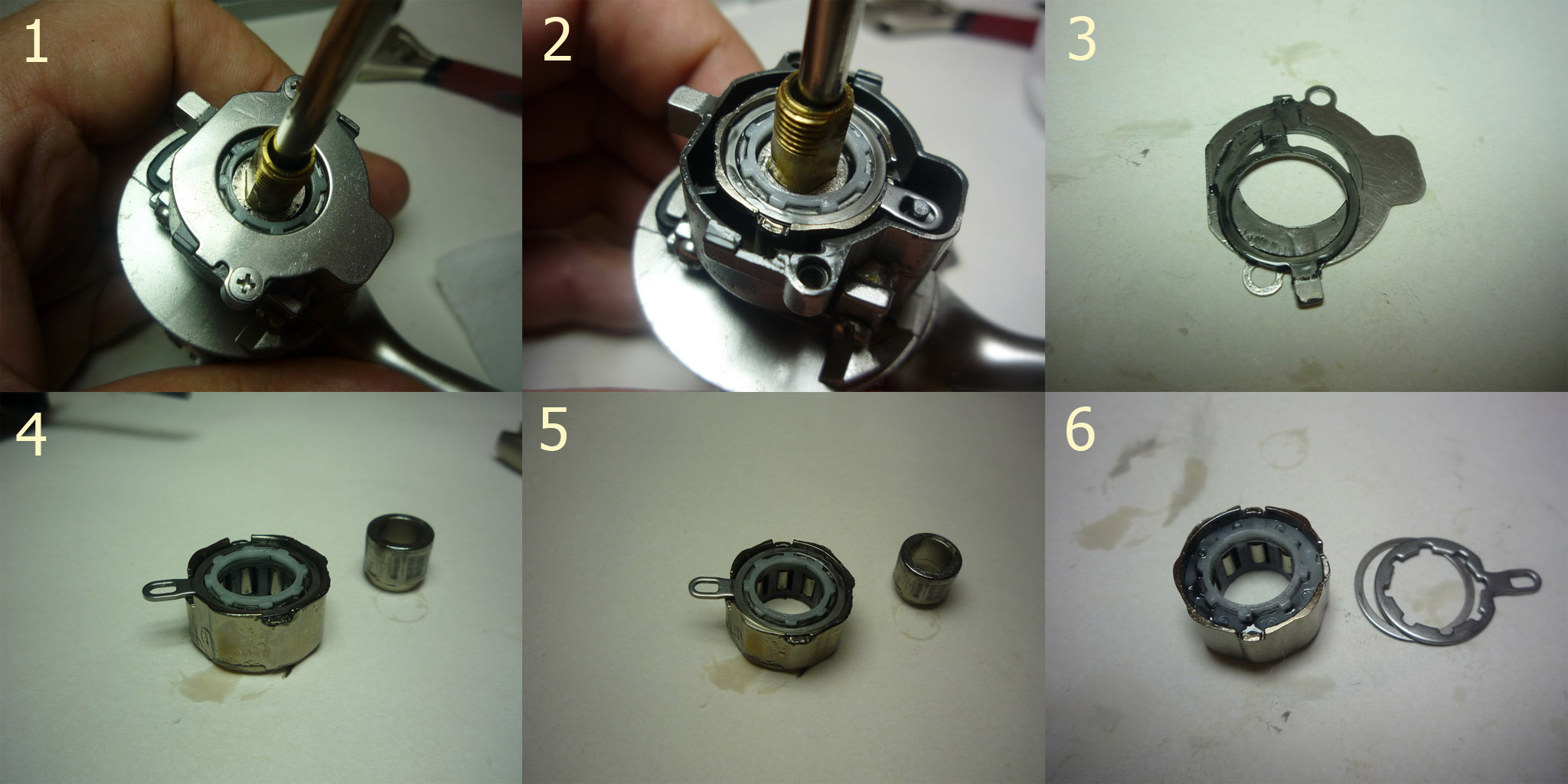

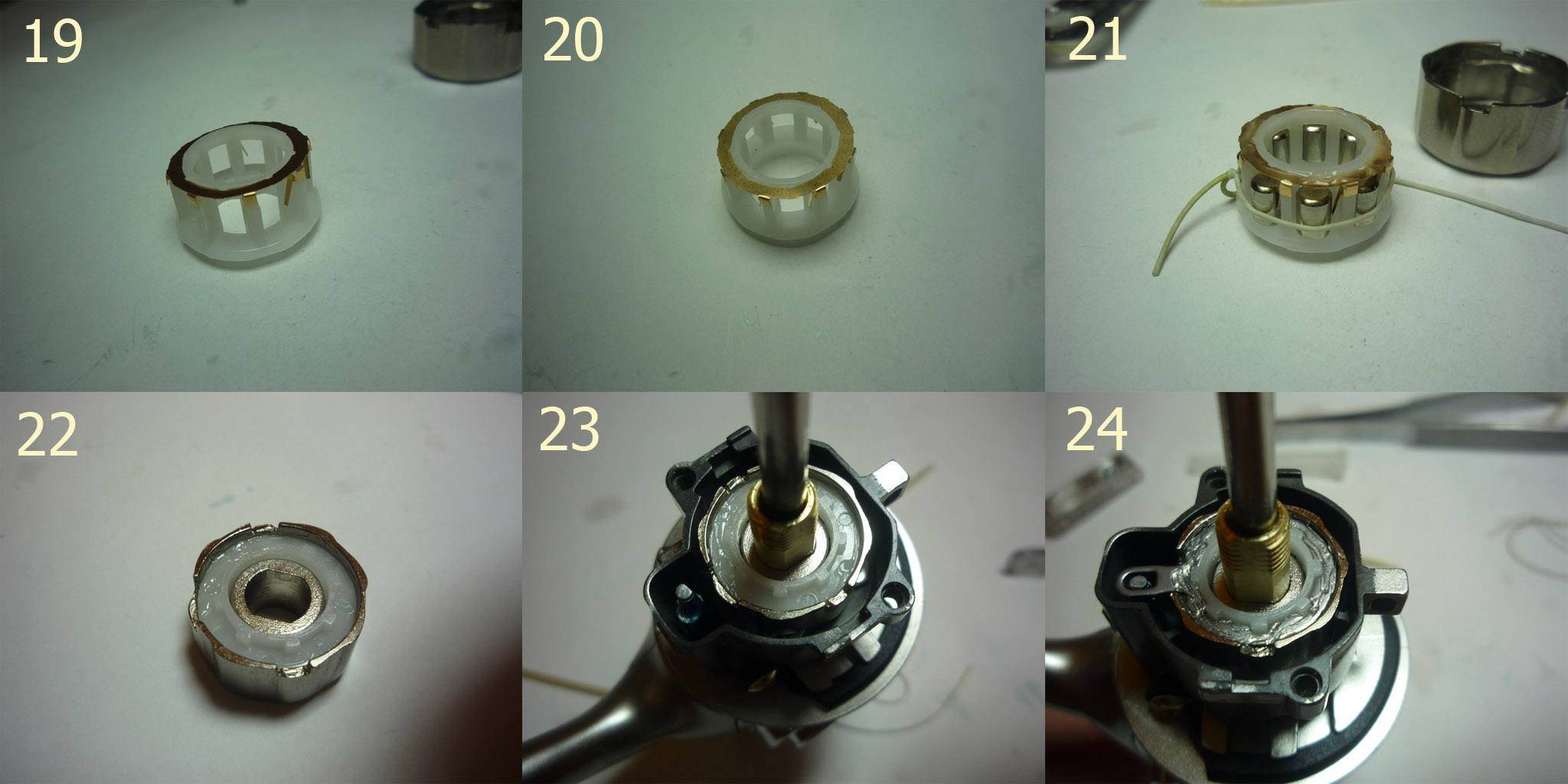

Лови фотки своей Адвантажевской обгонки:

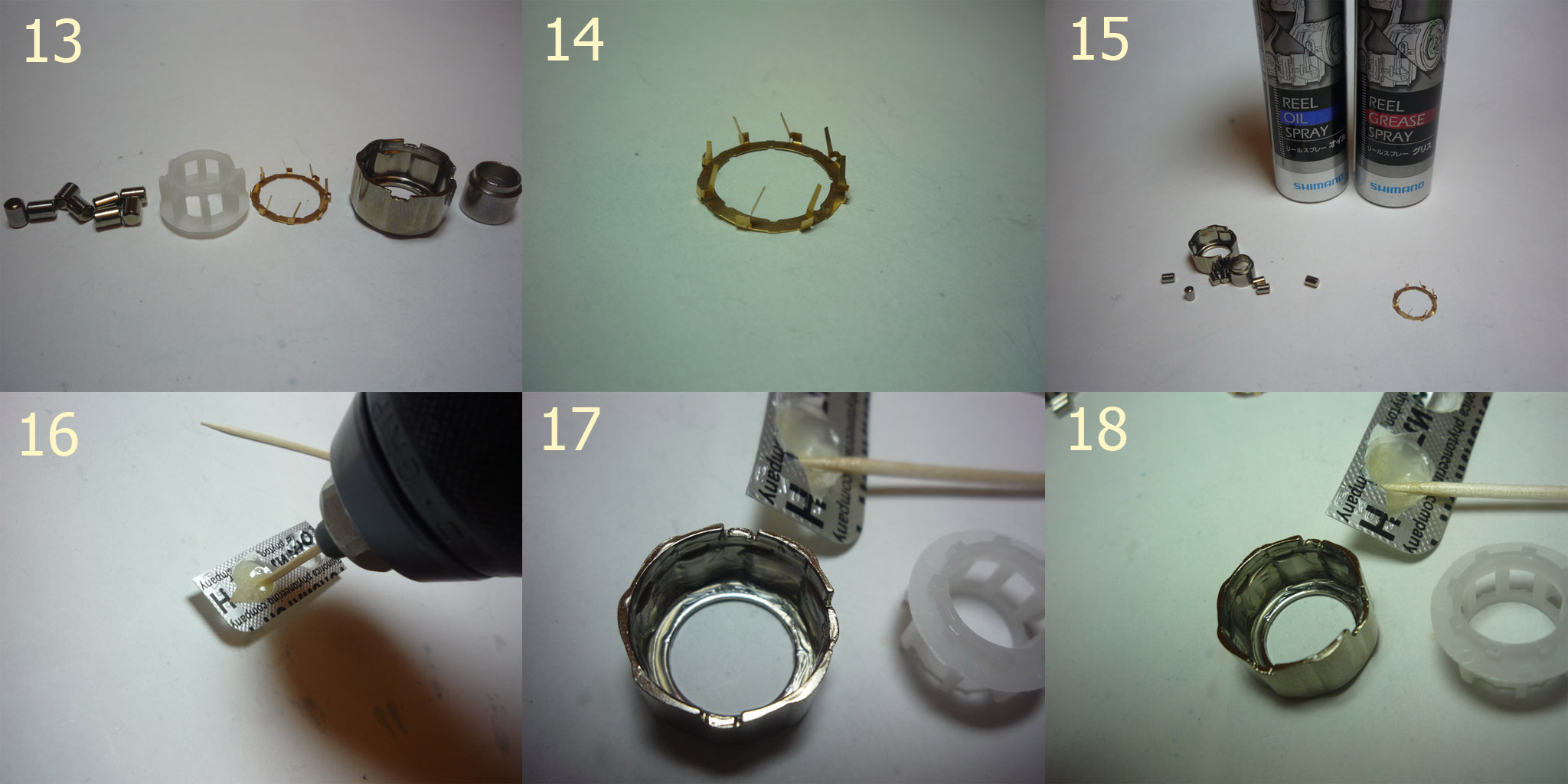

За четкость блокировки отвечают консольные пружинки-лепестки (рис.14). увеличивая пинцетом угол их отгиба - убирается проскальзывание обгонки. Но сильно загибать их тоже не желательно, т.к. во первых обгонка начинает громче шуметь, во вторых быстрее пойдет износ этих элементов. Твою я перебирал раза 3 или 4, пока не получил то, что меня удовлетворило.



[prank]

..По поводу рокота:
ослабил до максимума engine plate со стороны ручки, и на лёгком "крУте" и при прижиме рукоятки рокот ушел до минимума.
Буду играться с шайбами, доложу о результатах.
Фотку шестерни тут уже выставлял, сказали что не износ, а "притирка"

Увеличивая зазор, временно скорее уберется рокот, потом достаточно быстро притрутся новые места зубьев, еще сильнее уводя эвольвенты зубьев от теоретически правильных и рык со временем усилится. Думаю, что имеет смысл просто оставить самый минимальный осевой люфт ведущей в собранном затянутом корпусе.



[kolyan4ik_m]

prank
Спасибо Владимир за труды Ваши!
А про эти Абушные катушки,если не забыл я у тебя еще по зиме спрашивал.Интересненькие девайсы.
А ты их где смотрел,они есть где-то в магазинах великого Сибирского города?



[prank]

А ты их где смотрел,они есть где-то в магазинах великого Сибирского города?

Трогал в ОРТ или как он сейчас называется - "Активный отдых" (на Кошурникова в частности).



[Mefisto]

Увеличивая зазор, временно скорее уберется рокот, потом достаточно быстро притрутся новые места зубьев, еще сильнее уводя эвольвенты зубьев от теоретически правильных и рык со временем усилится. Думаю, что имеет смысл просто оставить самый минимальный осевой люфт ведущей в собранном затянутом корпусе.

Может корпус немного перетянул, может диски, может молибденовая смазка(?)
Думаю убрать шайбу 0.2мм, а то узел всёж немного перетянут. Какой люфт там приемлем? Сейчас он еле ощутим.

Спасибо



[prank]

.. Сейчас он еле ощутим.

Так и хорошо. Единственное - необходимо проверить его наличие в любом угловом положении рукоятки.



[Mefisto]

В общем небольшая ошибочка с толщиной шайб. 0.02 вместо 0.2... в руки страшно брать.
Убрал две, покрутил, вернул одну, покрутил. Оптимально - минус одна шайба 0.02, но т.к. разница в легкости хода не существенна, а люфт увеличивать не хочется... вернул всё как было.

В общем практически не нашел к чему придраться Есть иногда некое легкое порыкивание, но если катуху повернуть "попом" вверх (как при забросе), или шпулей вниз - оно проходит. Может это шумит ШП на котором стоит ротор?



[Mefisto]

Касательно шайб. Вот ТАКИЕ стоят в моём, 3шт. 0.05 и 2шт. 0.02. Фотка не моя, с японского блога.
Я как-то заказывал для Лувиаса (который на очереди для ТО), дайва дифолтом присылает 0.05. При случае попробую указать толщину при следующем заказе. Вещь нужная, лишней не будет



[Dark88]

Приветствую рыбаков. Подскажите кто может сделать ТО(смазать) катушки косадака роджер 2500? сам не решаюсь лезть туда.



[Димич-Чик]

Приветствую рыбаков. Подскажите кто может сделать ТО(смазать) катушки косадака роджер 2500? сам не решаюсь лезть туда.

В Рыбацкой избушке на Б.Богаткова этим занимаются.



[Dark88]

В Рыбацкой избушке на Б.Богаткова этим занимаются.

Спасибо большое.



[kolyan4ik_m]

В общем практически не нашел к чему придраться Есть иногда некое легкое порыкивание, но если катуху повернуть "попом" вверх (как при забросе), или шпулей вниз - оно проходит. Может это шумит ШП на котором стоит ротор?

Точно такая-же картина была.Только катушку поворачивал ручкой вниз и рык прекращался.
Потом еще замечал,если гайку ручки затянуть сильнее,рык слышен,немного ослабишь-исчезал.
Эксперементы с шайбами не помогли.
Про затяжку гайки: казалось бы с одной стороны входит шестигранник в Г-шестерню,с другой гайка.
Ничего ни где не задивает ни за корпус ни за что, а вот такая хрень.
Полтергейст какой-то.
С ув.
