Самостоятельное ТО безинерционной катушки

[Altezz]

Спойлер: Советы Мастера по обслуживанию катушек. Видео.

Вариант восстановления сломанной лапки катушки
ТО подшипников закрытого типа со съемными пыльниками
ТО подшипников закрытого типа с несъемными (запрессованными) пыльниками
Сглаживание "тракторного" хода шестерни
Как надежно закрепить гайку ротора от раскручивания
Шлифовка повреждений отбортовки шпули (сохранность лески/шнура при забросе)
Выбор осевого люфта ведущей шестерни
Что делать, если ширина подшипника, заменяющего подроторный подшипник, меньше требуемого?
Варианты уменьшения осевого люфта кноба
Восстановление клипсы для фиксации шнура/лески на шпуле
Защитный "чехол" на шпулю, защищающий отбортовку от мехповреждений
Тюнинг дужки лесоукладывателя
Изготовление шайб из подручного листового материала
Коррекция конуса намотки на Daiwa

Спойлер: Banax Herse 750W

Варианты решения проблем с обгонной муфтой (стопором обратного хода)

Спойлер: Daiwa Tierra

Исправление конуса укладки
Как вытащить шток шпули
Устранение осевого люфта в посадке ведомой шестерни
Варианты решения проблем с обгонной муфтой (стопором обратного хода)
Размеры подшипников/втулок на TD Tierra 2500
Как убрать осевой люфт на кнобе

Спойлер: Daiwa TD Advantage

Разборка при ТехОбслуживании
Как убрать осевой люфт на кнобе

Спойлер: Ryobi Excia

Как открутить винт на ролике лесоукладывателя

Спойлер: Ryobi Zauber

Как убрать осевой люфт на кнобе

Спойлер: Shimano Ultegra

Разборка при ТехОбслуживании
Размеры подшипников/втулок на Shimano Ultegra 2500



[klu]

Подскажите, необходимо ли точно назад составлять по меткам гп и ведомую на катушках с передаточным 4.8 к 1 ? Было тут, но не могу найти. Спасибо.



[Quicksilber]

Подскажите, необходимо ли точно назад составлять по меткам гп и ведомую на катушках с передаточным 4.8 к 1 ? Было тут, но не могу найти. Спасибо.

В теории нет, т.к. передаточное дробное. В своей небольшой практике ТО катушек, ни разу не ставил по меткам (разумеется, где передаточное дробь), проблем не возникало. Хотя, у спецов по ТО может быть и иная статистика будет...



[Антошка]

Подскажите, необходимо ли точно назад составлять по меткам гп и ведомую на катушках с передаточным 4.8 к 1 ? Было тут, но не могу найти. Спасибо.

Зависит не от передаточного числа, а от НОД. Но НОД можно вычислить лишь посчитав колличество зубьев на ведомой и ведущей. Т.е. метки ставим всегда при разборе, а совмещаем или нет зависит от НОД.
Как вычислить НОД и что он значит можно найти в этой теме, забив сверху в поисковой строке слово НОД.
Дробная или недробная передача значения не имеет. Имеет смысл только НОД. Просто обычно, в большинстве случаев всё сводится к упрощенной схеме с дробным или недробным числом, но могут быть и исключения.



[Quicksilber]

Дробная или недробная передача значения не имеет. Имеет смысл только НОД. Просто обычно, в большинстве случаев всё сводится к упрощенной схеме с дробным или недробным числом, но могут быть и исключения.

Значит, мне везло



[klu]

Определил НОД, для daiwa certate 2510R-PE = 1.
Подходит ли гриз Ардент для этой катушки ? Что-то на exsence плавный ход с ним, а на certate присутствует как мелкая дрожь при прокрутке вперед, назад-нормально. Вроде как гп этих катушек производятся разными методами...



[Кудр]

Ты что то перепутал, у серта НОД равен 1, абсолютно точно, так что никаких меток не нужно.
Соотношение зубьев 29 к 6 (отсюда и передача 4.8
С уважением, Александр



[klu]

Ты что то перепутал, у серта НОД равен 1, абсолютно точно, так что никаких меток не нужно.
Соотношение зубьев 29 к 6 (отсюда и передача 4.8
С уважением, Александр

Пересчитал, ошибся, считал по фото. Спасибо, что исправили.



[Leshii]

Здравствуйте.

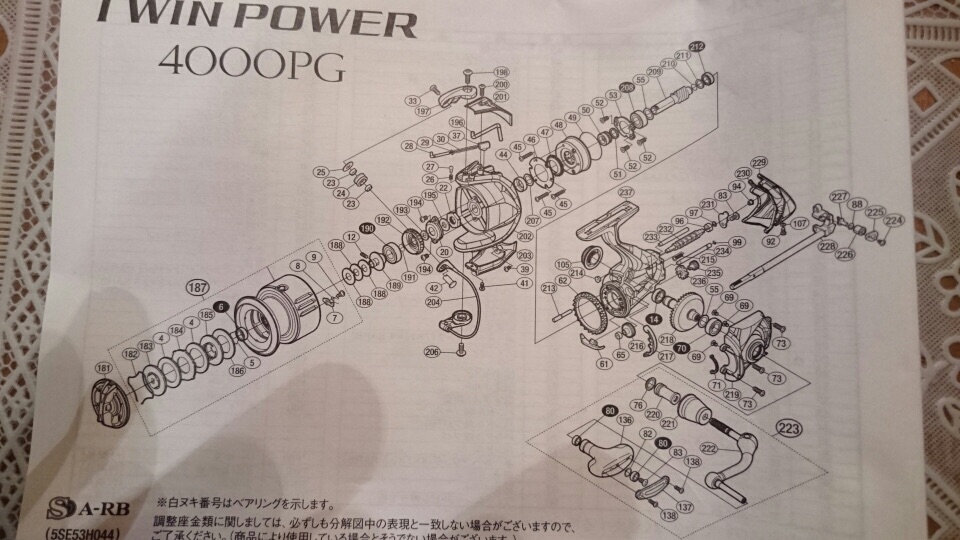

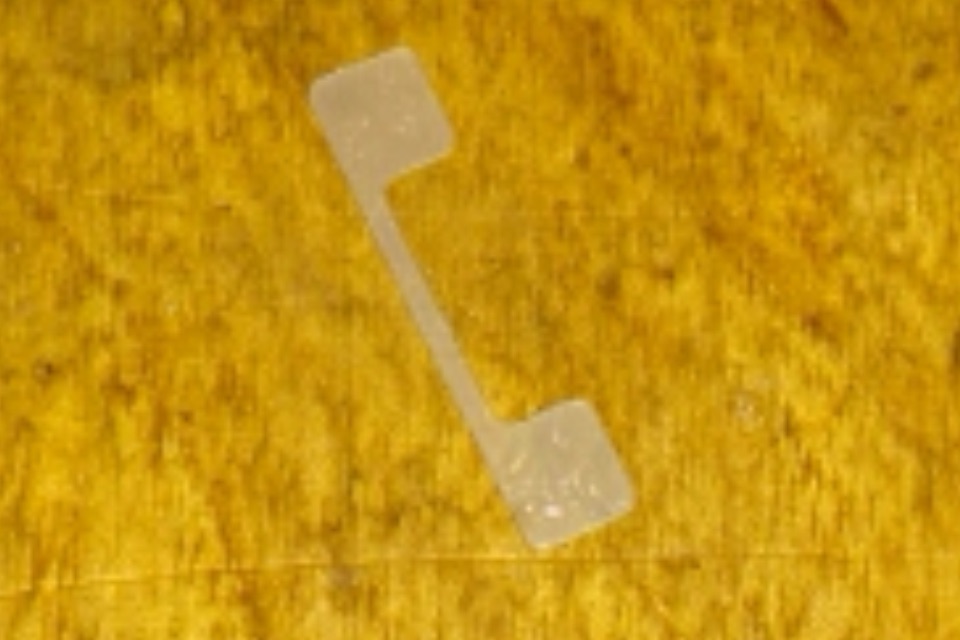

Мой товарищ самостоятельно перебрал твина 4000PG 15 года. В итоге осталась лишняя деталь. Подскажите пожалуйста где она могла стоять. В схеме её не видно.



[соловей]

Здравствуйте.
Мой товарищ самостоятельно перебрал твина 4000PG 15 года. В итоге осталась лишняя деталь. Подскажите пожалуйста где она могла стоять.

Могу предположить, что это подпор осей 233 и 234, типа защита от стука, проверить легко, снять крышку 229 и примерить.



[HaZaR]

Может из механизма фиксации дужки в стойке ротора?



[Kostiksol]

Здравствуйте.
Мой товарищ самостоятельно перебрал твина 4000PG 15 года. В итоге осталась лишняя деталь. Подскажите пожалуйста где она могла стоять. В схеме её не видно.

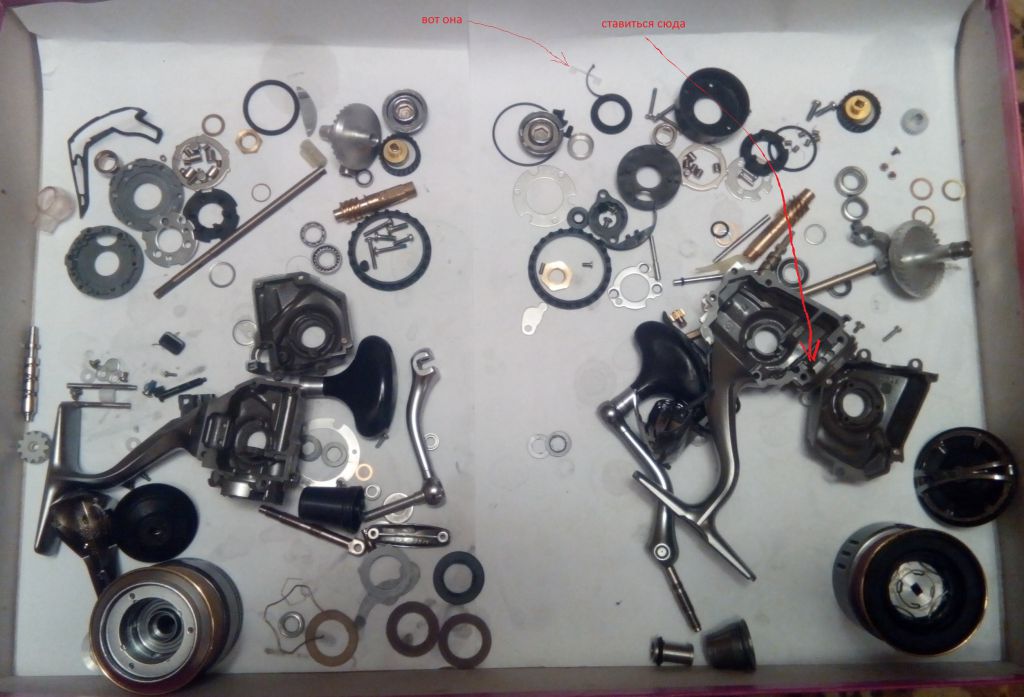

Она ставиться где расположены соединительные винты корпуса, ниже обгоной муфты.
Ставить ее назад не обязательно
Для полного феншуя можно будет поставить при следующем ТО.



[Kostiksol]

15 твин справа



[Кудр]

Она ставиться где расположены соединительные винты корпуса, ниже обгоной муфты.
Ставить ее назад не обязательно
Для полного феншуя можно будет поставить при следующем ТО.[/quote]

При ТО 15Твина поставил ее именно туда, но для чего нужна эта деталь честно говоря не понял, да и в схеме ее действительно нет.



[Kostiksol]

При ТО 15Твина поставил ее именно туда, но для чего нужна эта деталь честно говоря не понял, да и в схеме ее действительно нет.

Она является прокладочной. В твине 15 уже достаточно много всяких сальников и прокладочек, так же как и ванкуише и стелле. По сути она является просто чем то вроде пыльника (на мой взгляд).



[Leshii]

Всем спасибо за помощь,особенно Константину.



[tmmadde]

Приветствую, увлеченных! Может кто подскажет, количество зубьев ведомая, ведущая на 12 Ваньке 2500HGS?
Есть ли возможность добавления подшипников в узлы?
Заранее, низкий поклон знатокам.



[Android]

Приветствую, увлеченных! Может кто подскажет, количество зубьев ведомая, ведущая на 12 Ваньке 2500HGS?
Есть ли возможность добавления подшипников в узлы?
Заранее, низкий поклон знатокам.

Добавить ш/п некуда, если только одноподшипниковый узел л/у заменить на двухподшипниковый.
За поклон спасибо!



[tmmadde]

Добавить ш/п некуда, если только одноподшипниковый узел л/у заменить на двухподшипниковый.
За поклон спасибо!

По Ведомой - ведущей не подскажите? За второй поклон? :lol:



[Android]

По Ведомой - ведущей не подскажите? За второй поклон? :lol:

Нет, зубья не считал.



[YAGMORT]

ДВС!!!Подскажите пожалуйста размер регулировочных шайб Г.П(под боковой крышкой) на Daiwa Certate 13. 2510R-PE и daiwa 12 exist 2506.Заранее спасибо.
