Самостоятельное ТО безинерционной катушки

[Altezz]

Спойлер: Советы Мастера по обслуживанию катушек. Видео.

Вариант восстановления сломанной лапки катушки
ТО подшипников закрытого типа со съемными пыльниками
ТО подшипников закрытого типа с несъемными (запрессованными) пыльниками
Сглаживание "тракторного" хода шестерни
Как надежно закрепить гайку ротора от раскручивания
Шлифовка повреждений отбортовки шпули (сохранность лески/шнура при забросе)
Выбор осевого люфта ведущей шестерни
Что делать, если ширина подшипника, заменяющего подроторный подшипник, меньше требуемого?
Варианты уменьшения осевого люфта кноба
Восстановление клипсы для фиксации шнура/лески на шпуле
Защитный "чехол" на шпулю, защищающий отбортовку от мехповреждений
Тюнинг дужки лесоукладывателя
Изготовление шайб из подручного листового материала
Коррекция конуса намотки на Daiwa

Спойлер: Banax Herse 750W

Варианты решения проблем с обгонной муфтой (стопором обратного хода)

Спойлер: Daiwa Tierra

Исправление конуса укладки
Как вытащить шток шпули
Устранение осевого люфта в посадке ведомой шестерни
Варианты решения проблем с обгонной муфтой (стопором обратного хода)
Размеры подшипников/втулок на TD Tierra 2500
Как убрать осевой люфт на кнобе

Спойлер: Daiwa TD Advantage

Разборка при ТехОбслуживании
Как убрать осевой люфт на кнобе

Спойлер: Ryobi Excia

Как открутить винт на ролике лесоукладывателя

Спойлер: Ryobi Zauber

Как убрать осевой люфт на кнобе

Спойлер: Shimano Ultegra

Разборка при ТехОбслуживании
Размеры подшипников/втулок на Shimano Ultegra 2500



[Рыб@лов]

Можно по подробней, что по Вашему стало причиной износа втулки?
Ведь не абразивные молибденовые частицы смазки?

На схеме http://www.spin-review.ru/reels/daiwa/freams.htm № 51 Фримс 11 2506. Смазка попадала на втулку № 51 с шестерен ГП №67, хоть я и смазывал по минимуму и вытирал выдавленную смазку, он не помогло! Внутренние диаметры втулки увеличились, из-за чего ведомая шестерня(латунная) и шток стали "болтаться". Возможно химическая реакция, не исключаю и абразив(х.з), но факт на лицо. Да и смазка чернела после каждой рыбалки, черный пластик корпуса имхо.



[YAGMORT]

А каким образом это можно сделать по фото???
Не проще до магазина дойти с катушкой и купить необходимые биты.

Конечно проще ,когда есть такая возможность,у меня пока что нет,нахожусь в командировке и хочу заказать профессиональный инструмент для Т.О,а не китайскую сыромятину.Может быть у кого то есть возможность померять на свих катях по факту (дайва екзист 12 ,сертейт 13),или предположение размерноти по опыту обслуживания других катушек,думаю размеры таких болтиков в большинстве стандартны.



[Антошка]

Конечно проще ,когда есть такая возможность,у меня пока что нет,нахожусь в командировке и хочу заказать профессиональный инструмент для Т.О,а не китайскую сыромятину.Может быть у кого то есть возможность померять на свих катях по факту (дайва екзист 12 ,сертейт 13),или предположение размерноти по опыту обслуживания других катушек,думаю размеры таких болтиков в большинстве стандартны.

Вам нужна 9-ка для практически всех винтов (саморезов) и 10-ка для двух, которые крепят плечи ротора. А вот по шестиграннику не подскажу, не сталкивался ещё пока с таким крепежом на фланцах.



[NLE]

Конечно проще ,когда есть такая возможность,у меня пока что нет,нахожусь в командировке и хочу заказать профессиональный инструмент для Т.О,а не китайскую сыромятину.Может быть у кого то есть возможность померять на свих катях по факту (дайва екзист 12 ,сертейт 13),или предположение размерноти по опыту обслуживания других катушек,думаю размеры таких болтиков в большинстве стандартны.

Бита Т8



[matafon]

Смазка попадала на втулку № 51 с шестерен ГП №67, хоть я и смазывал по минимуму и вытирал выдавленную смазку, он не помогло! Внутренние диаметры втулки увеличились, из-за чего ведомая шестерня(латунная) и шток стали "болтаться". Возможно химическая реакция, не исключаю и абразив(х.з), но факт на лицо. Да и смазка чернела после каждой рыбалки, черный пластик корпуса имхо.

Спасибо за Ваше объяснение. А что было потм? Как лечили? Смазь смыл и все само сабой пришло в норму? как себя латунь повела? Расскажите пожалуйста.



[Антошка]

Бита Т8

И где там Т8, если у меня Т9 везде встаёт?



[NLE]

И где там Т8, если у меня Т9 везде встаёт?

Фото 2 - корпусные винты под "звездочку" Torx 8



[YAGMORT]

Фото 2 - корпусные винты под "звездочку" Torx 8

Вопрос по размерности всё ещё открыт.



[YAGMORT]

Так же вопрос при промывке узлов и механизмов катушки в ультрозвуковой ванне,какие могут быть тонкости и подводные камни?



[Антошка]

Фото 2 - корпусные винты под "звездочку" Torx 8

14 Caldia 2500, 10 Certate 2500R, 11 Freams 2508, на них все корпусные винты откручиваю Т9, встаёт идеально. Вечером могу доказательство в виде фото предоставить. Два винта крепящие плечи ротора требуют звёздочку следующего размера. По какой катушке у вас опыт применения T8?



[Kostiksol]

Так же вопрос при промывке узлов и механизмов катушки в ультрозвуковой ванне,какие могут быть тонкости и подводные камни?

Надписи на корпусе/шпуле исчезают



[DmG]

Надписи на корпусе/шпуле исчезают

Еще кнобы растворяются :lol:



[YAGMORT]

И где там Т8, если у меня Т9 везде встаёт?

Если я правильно понял эту http://www.pbswisstools.com/en/quality- ... a639094872 раскладку то они по шлицам одинаковы,или всё не так?



[Антошка]

Если я правильно понял эту http://www.pbswisstools.com/en/quality- ... a639094872 раскладку то они по шлицам одинаковы,или всё не так?

Судя по раскладке и моему личному опыту, отличия всё же есть, но при острой необходимости можно и с Т9 аккуратно эти два винта на плечах открутить, она там не очень то и болтается. Ещё одно небольшое косвенное доказательство - ёжики, которые производят тюнинг-комплекты для катушек, в своём каталоге предлагают только отвёртку Wеrа, размера T9.



[Kostiksol]

Еще кнобы растворяются :lol:

Дмитрий, но Вы уж про самые тяжелые "подводные камни" рассказали. :lol:
Статистки по материалам кнобов, которые растворяются у меня нет, поэтому промолчал



[Kostiksol]

Конечно проще ,когда есть такая возможность,у меня пока что нет,нахожусь в командировке и хочу заказать профессиональный инструмент для Т.О,а не китайскую сыромятину.Может быть у кого то есть возможность померять на свих катях по факту (дайва екзист 12 ,сертейт 13),или предположение размерноти по опыту обслуживания других катушек, думаю размеры таких болтиков в большинстве стандартны.

Сегодня вообще не проблема прийти в магазин и купить нормальный набор отверток.
Да это будет китай (сейчас все китай ), но качественные выбрать не проблема.
В том числе и набор бит, где будут и звездочки и шестигранники на все случае жизни.
Дело конечно хозяйское.
Но тем не менее, я своим не профессиональным китайским (но качественным) инструментом уже пользуюсь лет 5, в среднем катушек по 30 в год перебираю, шлицов еще ни кому не сорвал на винтах. У меня даже в ходу есть обычная индикаторная отвертка за 100 рублей, которая под некоторые болты и шурупы подходит идеально плотно, и не разбивает шлицы.
Можно конечно было что-то подобрать, и сточить в нужный размер..... Лень
Это я к чему все? Важно подобрать для себя нужный и удобный комплект инструмента, а не иметь профессиональный набор заказанный не глядя, который может и разочаровать по удобству и функционалу. Но это ИМХО, каждый сам для себя решает.



[Антошка]

Сегодня вообще не проблема прийти в магазин и купить нормальный набор отверток.
Да это будет китай (сейчас все китай ), но качественные выбрать не проблема.
В том числе и набор бит, где будут и звездочки и шестигранники на все случае жизни.
Дело конечно хозяйское.
Но тем не менее, я своим не профессиональным китайским (но качественным) инструментом уже пользуюсь лет 5, в среднем катушек по 30 в год перебираю, шлицов еще ни кому не сорвал на винтах. У меня даже в ходу есть обычная индикаторная отвертка за 100 рублей, которая под некоторые болты и шурупы подходит идеально плотно, и не разбивает шлицы.
Можно конечно было что-то подобрать, и сточить в нужный размер..... Лень
Это я к чему все? Важно подобрать для себя нужный и удобный комплект инструмента, а не иметь профессиональный набор заказанный не глядя, который может и разочаровать по удобству и функционалу. Но это ИМХО, каждый сам для себя решает.

Полностью согласен, Костя. Я вообще часто применяю набор бит для ремонта мобильников за 150руб. Металл там авно конечно, но в случае неправильного выбора биты, срывает не шлиц на винте, а хана приходит самой бите, винту хоть бы хны



[DmG]

Дмитрий, но Вы уж про самые тяжелые "подводные камни" рассказали. :lol:
Статистки по материалам кнобов, которые растворяются у меня нет, поэтому промолчал

Шимановский I-образный кноб из софт-тач пластика который ставился на прошлые (за свежие не скажу-хз) поколения Твинов в 2500 размере и некоторые другие. Он, итак, говно редкостное, а всяких хим жидкостей боится просто аццки. На мультах типа Хронарча D тоже было подозрение, что кнобы могут раствориться, в общем я бы не рисковал.



[Kostiksol]

Они даже репелентов от комаров/мошек бояться.
С Ш моделей 11 года точно кнобы можно мыть в бензине.
Насчет УЗ ванны не знаю

На держаках удочек, соф-теч тоже от репелентов смывается



[DmG]

Сегодня вообще не проблема прийти в магазин и купить нормальный набор отверток.
Да это будет китай (сейчас все китай ), но качественные выбрать не проблема.
В том числе и набор бит, где будут и звездочки и шестигранники на все случае жизни.
Дело конечно хозяйское.

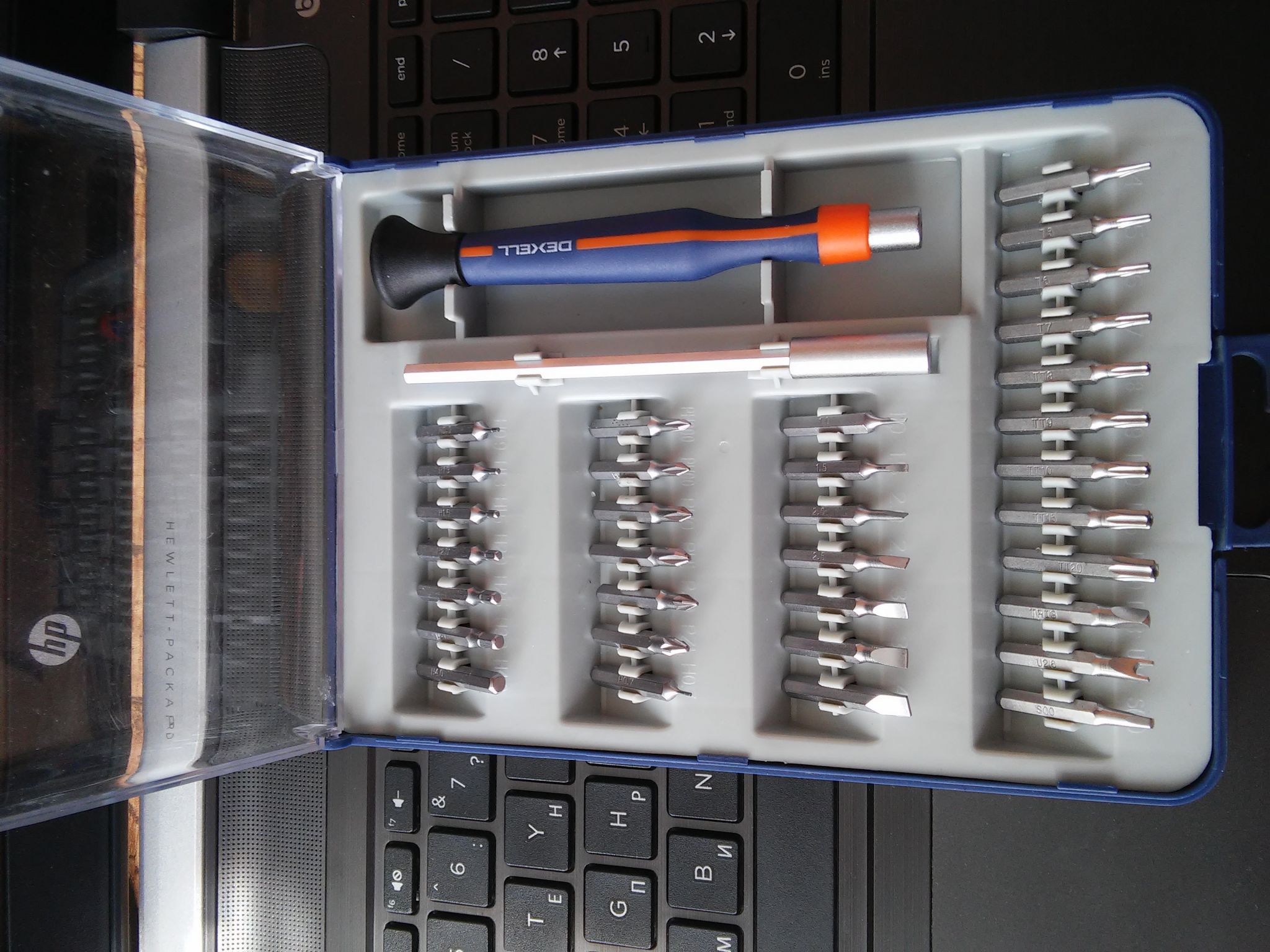

Точно, тоже пользуюсь китайским инструментом и голову не грею. Спокойно можно купить качественный инструмент и голову не греть. Просто пошел в Леруа и взял такой набор:

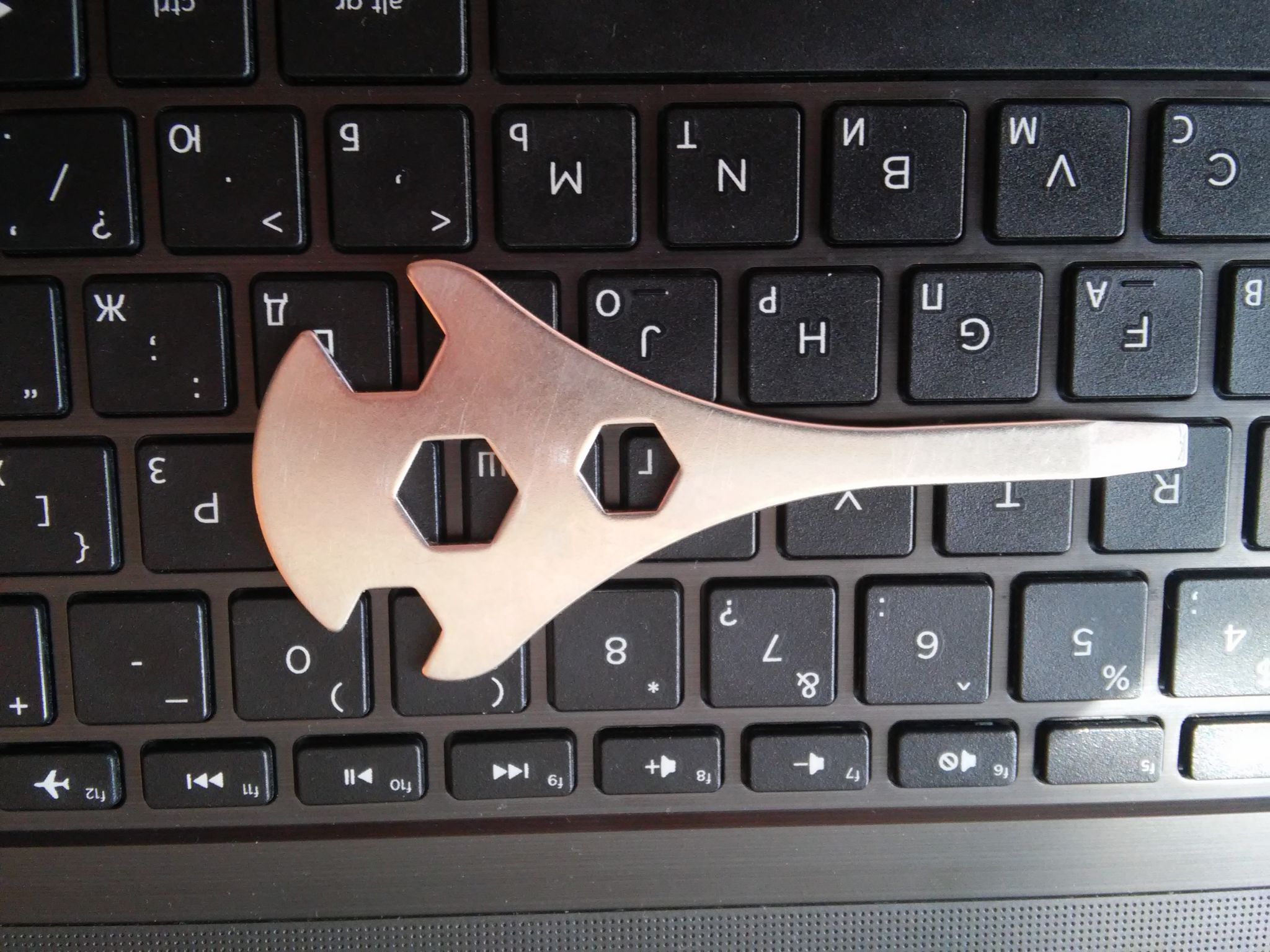

Хотя его на все случаи жизни не хватит, нужны еще отвертки с длинным жалом, набор головок, еще очень удобный чисто японский ключ который идет в наборе с карбоновыми ручками RCS, тонкий пинцет, плоскогубцы с тонким носиком, съемник для заглушек кнобов, для мультов съемник для пина.
