Самодельные лодки из ПВХ

[Властелин_мира]

... так чтобы крылья загнульсь немного вверх ..., может у кого есть идеи?

Попробую объяснить свою идею.
По линии склейки, что обведена красным овалом, сделать складку. И наложить заплатку ( в левом верхнем углу: белым- материал плюшки в разрезе, красным заплатка). Чем больше складка, тем выше крыло.
А в целом, ИМХО оно и не нужно, если таскать за катером ( лодкой ).



[zergey]

Спасибо. Место обведенное красным овалом я примерно так и подтянул, сантиметров на 5 ,но когда надул разницы между крыльями не увидел. В голове крутится вариант с перегородками - их клеить придется все равно, а то это будут не крылья а шары, вот только как конкретно пока не сообразил.
Кстати а что если вместо перегородок много грибков изнутри наклеить и соеденить их множеством веревок с узлом в центре изделия? Мне кажется будет выглядеть прикольно, а вместо грибков использовать что нибудь вроде сливной крышки в ванной с креплением для цепочки. Правильней будет соеденить противоположные грибки или может вообще приклеить местами, так сказать пятачками верх к низу, тогда останется только расчитать расстояние между пятаками что бы получить нужную толщину изделия в надутом состоянии. Надо поэксперементировать с этой же моделью.



[p.olrg]

подскажите, все ни как не могу догнать, как склеивается в этом месте? Получается что склеиваются цилиндр и круг, но почему тогда получается без складок на шве? или там какая то хитрая выкройка круга должна быть?



[Властелин_мира]

... Место обведенное красным овалом я примерно так и подтянул, сантиметров на 5 ,но когда надул разницы между крыльями не увидел...

Возможно потому, что в этом месте нет перегородки.

В голове крутится вариант с перегородками - их клеить придется все равно

Придется. И клеить их по направлению движения плюшки. ИМХО

Кстати а что если вместо перегородок много грибков изнутри наклеить и соеденить их множеством веревок с узлом в центре изделия?

"Грибки" вариант, но без веревок. Где то в теме есть описание изготовления надувного дна. Думаю оно Вам поможет.



[Властелин_мира]

... или там какая то хитрая выкройка круга должна быть?

Ничего хитрого. Просто нужны как можно более точные расчеты диаметра цилиндра и круга, + метки, которые нужно совмещать при склеивании.
Просто стоит попробовать на практике. И после первой пробы сделать работу над ошибками.Но прочитать ветку нужно обязательно, если вы всерьёз хотите что нибудь склеить. Поверьте, там очень много хороших советов. И Вы найдете многие ответы на свои вопросы.
P.S. если память мне не изменяет, то в ветке уже рассматривали этот вопрос.



[p.olrg]

спасибо!!
ветку уже начал читать с самого начала
то есть получается простой круг и цилиндр главное точно по разметке склеить



[kipet]

Доброго всем времени суток.
Подтвердите моё мнение о том что данная лодка (Тузик-1, почти каяк) не нуждаеться в поєктировании в 3D программах, вернее можно обойтись, и соответвственно спрашиваю ваше мнение о швах. Как я правильно понял они склеиваються внешне и никаких дополнительной тесьмы нет.

Извините если подобного рода изделие уже обговаривалось в этой теме.



[коля-лариса]

То есть получается простой круг и цилиндр главное точно по разметке склеить

Добрый день. Так и есть.



[коля-лариса]

Доброго всем времени суток.
Подтвердите моё мнение о том что данная лодка (Тузик-1, почти каяк) не нуждаеться в поєктировании в 3D программах, вернее можно обойтись, и соответвственно спрашиваю ваше мнение о швах. Как я правильно понял они склеиваються внешне и никаких дополнительной тесьмы нет.

Извините если подобного рода изделие уже обговаривалось в этой теме.

Добрый день.

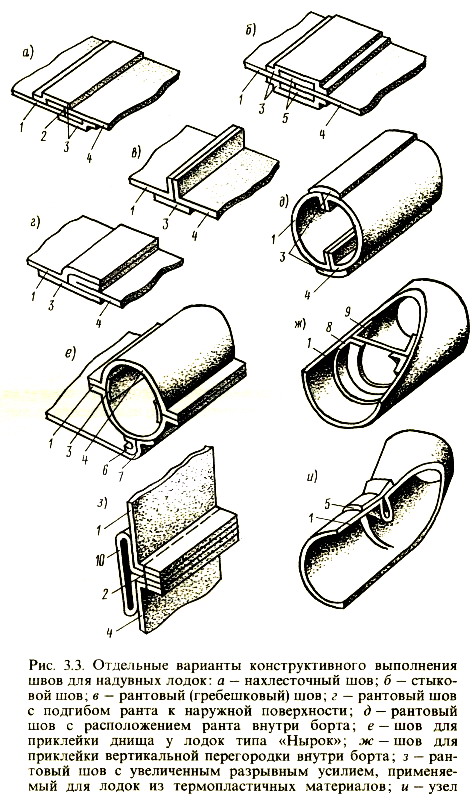

Вот виды швов. Ваш третий сверх (В) Внутренняя тесьма обязательна



[kipet]

Ну кто если не ВЫ! Технически это выглядит наверное так: половинка, клеим на неё тесьму, сгибаем её и накладываем вторую половинку. Почти как Нырок! :lol: Спасибо!



[p.olrg]

одновременно с kipetом хотел задать вопрос прораскройку и швы лодки скиф( такая же как туз), но коллега меня опередил )))
третий на картинке, рантовый шов думаю можно заменить на шов д) так по моему красивее будет

Технически это выглядит наверное так: половинка, клеим на неё тесьму, сгибаем её и накладываем вторую половинку. Почти как Нырок! Спасибо!

а мне кажется проще делать так: склеиваются по длинным сторонам две половинки, потом выворачивается на изнанку и приклеивается тесьма.
ну пусть Гуру подскажут как лучше.

поделитесь ссылкой инет-магазина торгующего тканями пвх, про баджер знаю ))



[kipet]

Ваш третий сверх (В) Внутренняя тесьма обязательна

А как хотелось халявы, Вы даже не представляете :lol: !
p.olrg, согласен, красивей будет. Но смогу ли я без пракитки все остальные операции проделать красиво?



[zergey]

[/quote]

(искал просто именно на 800, но на сайте сказали, что она для аттракционов)

Я искал желтую 1100 но заказал mehler 800 по 220р.



[p.olrg]

Я искал желтую 1100 но заказал mehler 800 по 220р

а где заказал если не секрет?



[Valery71]

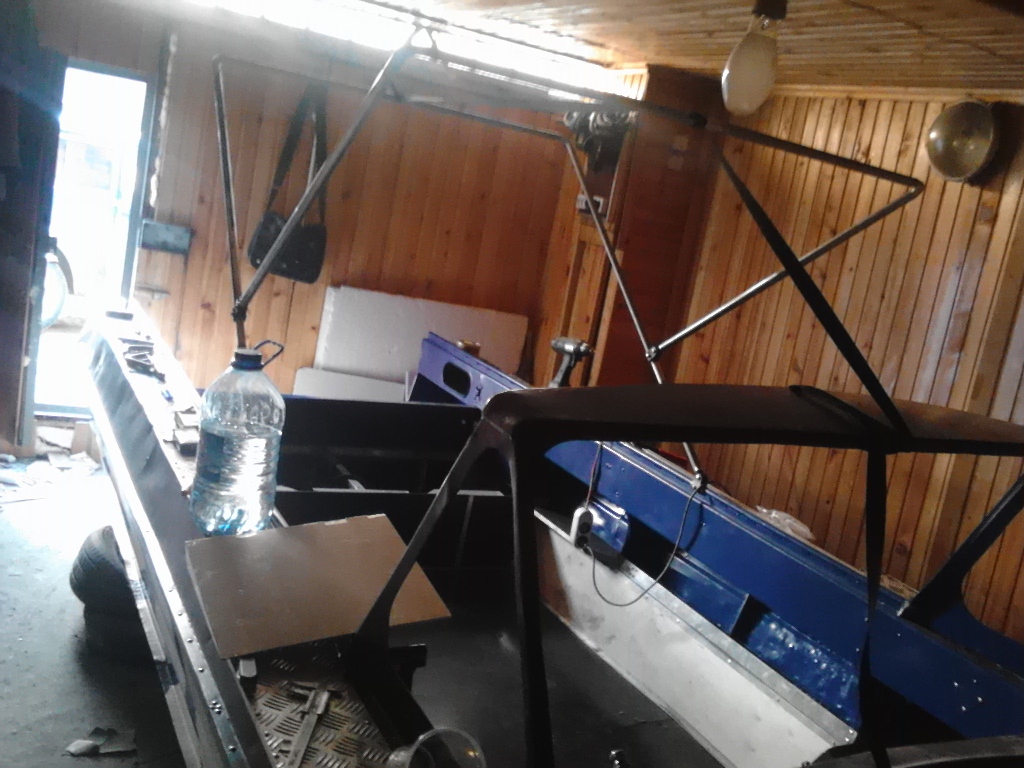

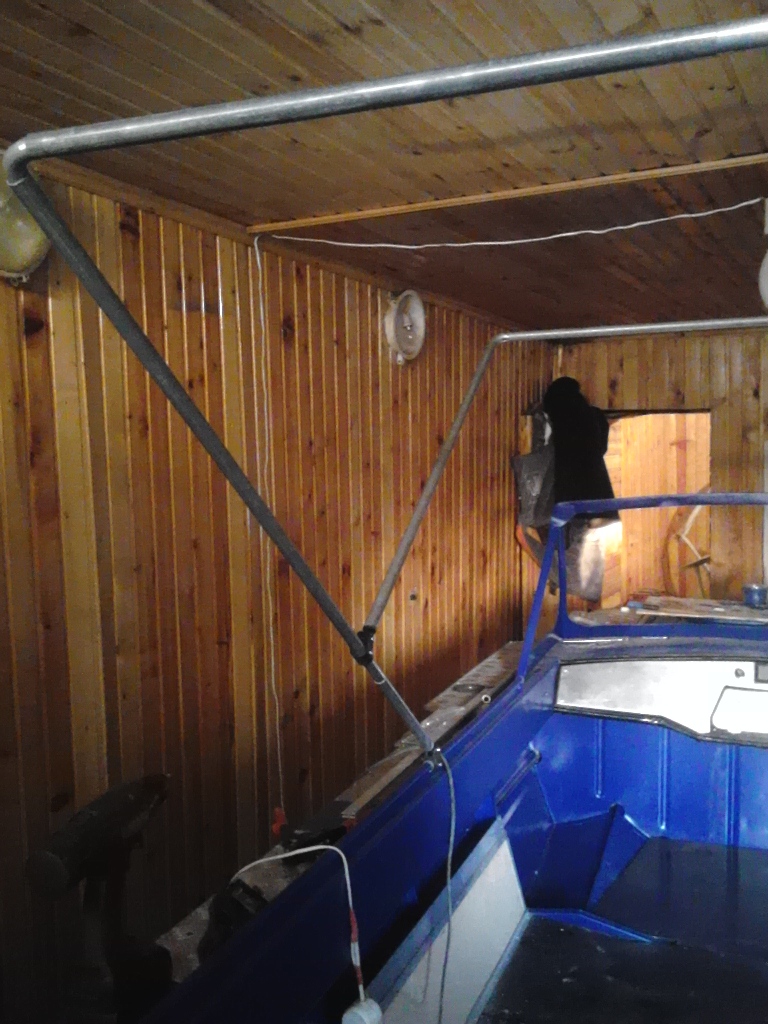

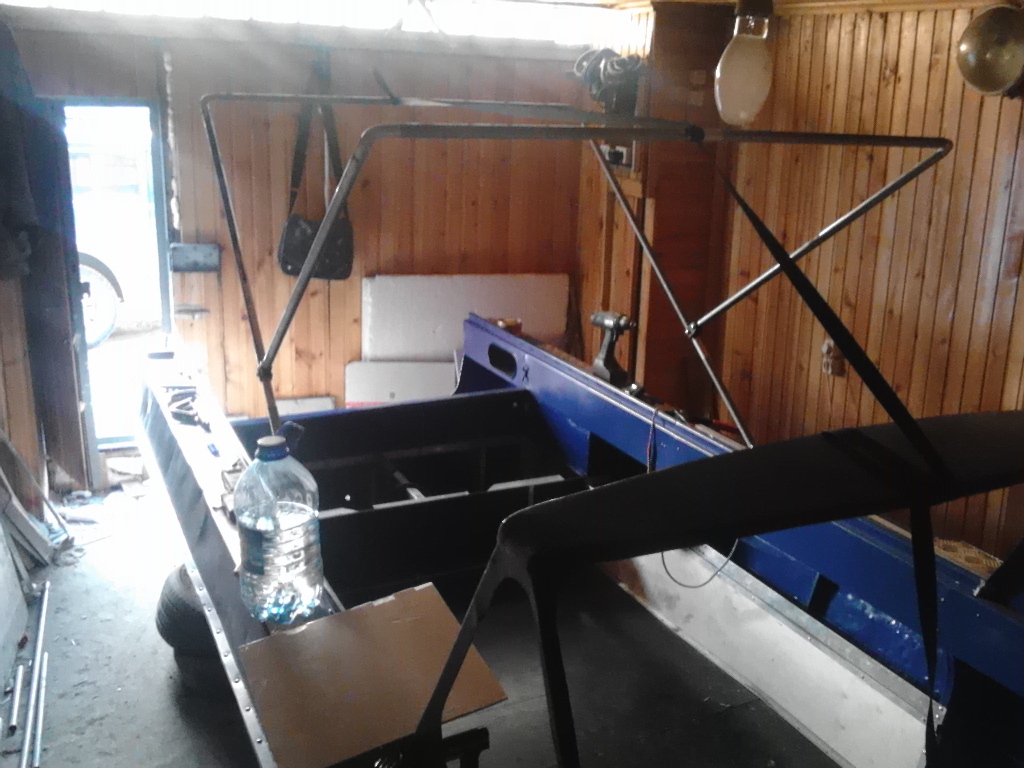

Коль, глянь. Че-то жидковато мне кажется. или тентом обтянет норм будет?
Расстояние между верхними перемычками от 150 до 160см , высота от 90 до 100см.



[zergey]

а где заказал если не секрет?

В питере , марин текс. В москве тоже самое есть вот по этому тел.89852250075. А в питере я четверть рулона нашел, осталось забрать.



[logziron]

а где заказал если не секрет?

В valmatex.



[logziron]

Здравствуйте)уважаемые!Какое-то затишье на форуме.Все усиленно готовятся к сезону наверно).Помогите ,пожалуйста,выбрать ткань для вёсельной лодки (3м).Кто-нибудь работал с тканями ПВХ TRW ???В Русбраво такая есть.Про мирасол ответили что много брака.И они продают на постоянной только TRW.Что за ткань???

Начнем с того, что TRW это Китай, а не Корея.
А Мирасол на рынке около 30 лет. Была у Мирасола произведена одна бракованная партия, но это было давно, и все проблемы уже давно устранены. А технология производства неоднократно улучшалась, что позволило устранить травление воздуха по нитям, чем не могут похвастаться многие другие производители.



[Pavel_47]

Всем привет! Недавно озадачился изготовлением кильсона на лодку Hunter 290 в связи с чем возник вопрос: есть ли у кого-то выкройки кильсона, буду очень признателен за чертежи, и возможно объяснение, как он изготавливается.



[student36rus]

Всем привет, сам долго вынашивал идеи по самостоятельному изготовлению лодки, наткнулся на этот форум, перечитал весь от1 страницы до 80, на конец то перешёл к действию
