Самодельные лодки из ПВХ

[Саня1981]

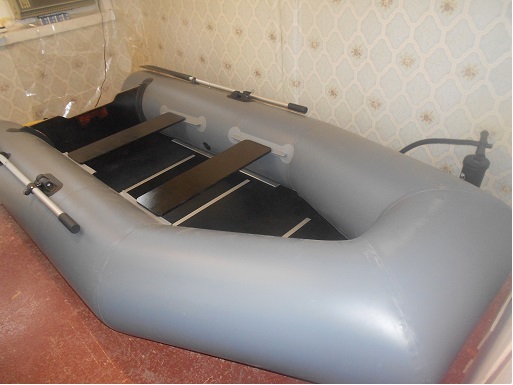

Фанеру покрывал марилкой,после высыхания шкурится и покрывается краской нитрой цвет чёрный,далее лак яхтный.



[rvg1]

Фанеру покрывал марилкой,после высыхания шкурится и покрывается краской нитрой цвет чёрный,далее лак яхтный.

достойный апаратик. а какой диаметр балона? а фанера обычная? и какой толшины?



[Сенсей]

А наклон транца какой знатный . Сколько градусов ?



[Саня1981]

Диамерт 42.фанера обычная,9.



[коля-лариса]

Фанеру покрывал марилкой,после высыхания шкурится и покрывается краской нитрой цвет чёрный,далее лак яхтный.

Саша приветствуем.
Классная лодка получилась. Молодчина.
Результат явно стоит приложенных усилий.
Верхняя кромка транца чем закрыта?



[Саня1981]

Всем спасибо за оценку.Кромка мебельная тарцевая пластиковая.при нагреве принемает любую форму



[slava2254]

Привет всем. Помните наш первый станок для сварки пвх . С того момента мы сделали совершенно другой. Видео про него можно посмотреть по этому адресу - http://youtu.be/kwnP9O0w-ZA



[коля-лариса]

Привет всем. Помните наш первый станок для сварки пвх . С того момента мы сделали совершенно другой. Видео про него можно посмотреть по этому адресу - http://youtu.be/kwnP9O0w-ZA

Вячеслав приветствуем.
Давненько не заглядывали к нам. Рады видеть
Станок Просто Суперский. Ждем отчета по сварке лодок.



[Vik50]

Привет всем. Помните наш первый станок для сварки пвх . С того момента мы сделали совершенно другой. Видео про него можно посмотреть по этому адресу - http://youtu.be/kwnP9O0w-ZA

А какой редуктор и мотор? Привод цепной? Сразу на два ролика?



[ur4ulg]

Я новенький, всем привет!
Огромное спасибо форумчанам за информацию о работе с пвх!
Собираюсь (духом, информацией и материалами) сделать баллоны для лодки романтика(короткой).
В задумках баллон диаметром 25см по периметру с выносом за транец 30-40см (конус 25см).
Буду рад прочитать вашы мнения и рекомендации.
Еще очень интересует стадия моделирования в нат.величину.
Как работать с тонкой пленкой, которая норовит прилипнуть ко всему?
С ув. Борис.



[slava2254]

А какой редуктор и мотор? Привод цепной? Сразу на два ролика?

Моторредуктор не стали изобретать, а просто заказывали. мощность 40-50 ватт, 24 вольт. привод только на прижим. как показали эксперименты вращать нижний ролик от привода нет необходимости.



[taxist38]

КОЛЯ и ЛАРИСА подскажите пожалуиста сколь надо пвх на гермо мешок литров на 80 и если есть даите чертеж примерно хочу попробовать склеить
С УВАЖЕНИЕМ ВАДИМ



[rvg1]

Привет всем. Помните наш первый станок для сварки пвх . С того момента мы сделали совершенно другой. Видео про него можно посмотреть по этому адресу - http://youtu.be/kwnP9O0w-ZA

приветствую мастеров с руками! апарат суперский а самое главное что своими руками. если бы у меня было бы помещение как у вас я тоже бы такой замутил а так я создал квартирный вариант. я думаю что вы и лодки удачно сварите, если я на своем маленьком сварил лодку. вы сделали аналог заводских только за меньшие деньги молодцы. удачи.



[Властелин_мира]

Привет всем. Помните наш первый станок для сварки пвх . С того момента мы сделали совершенно другой. Видео про него можно посмотреть по этому адресу - http://youtu.be/kwnP9O0w-ZA

Хороший аппарат! Поздравляю!
Заранее прошу прощение за "флуд"
Чисто ради любопытства сделал запрос в фирму поставляющую аналогичные станки в Россию и получил вот такой ответ:
Здравствуйте, Евгений.
Благодарим Вас за обращение в наш интернет-магазин
Стоимость данного оборудования существенно варьируется в зависимости
от комплектации "под требования заказчика".
Чтобы конкретизировать стоимость необходимо уточнить:
1. Вид (пространственная конфигурация) требуемого сварного шва (швов).
Возможные варианты представлены на страничке
2. Ширину шва (всех швов, предполагаемых к сварке).
3. Будет ли использоваться сварка "горячим воздухом", "горячим клином", либо - и то, и другое.
Для справки: данная машина в "минимальной комплектации" (один вид и ширина сварного шва,
только для сварки "горячим воздухом") - стоимость 35 720 $.
Срок поставки (ориентировочно): три с половиной месяца с момента поступления Предоплаты на расчетный счет ПРОДАВЦА.
На данное оборудование мы предоставляем гарантию 1 год.
Проводим монтаж (установку), запуск и первичное обучение персонала.
Доставка будет осуществляться за наш счет.
Знаю,что некорректно, но всё же спрошу у slava2254 : Если не секрет, огласите примерно затраченную Вами сумму на станок ( в ЛС )



[Сенсей]

сделать баллоны для лодки романтика(

Посмотрите такой вариант http://www.youtube.com/watch?v=H4wOaGWf ... kuu2Y-Q3Eg

То есть балоны снаружи корпуса , возможно сделать балоны не круглыми , а полукруглыми , прижав их к бортам . Была у мкня Романтика , на глиссере всё нормально , а в статике низкие балоны придадут недостающей устойчивости к кувырканию.И сохранят ширину кокпита .



[rvg1]

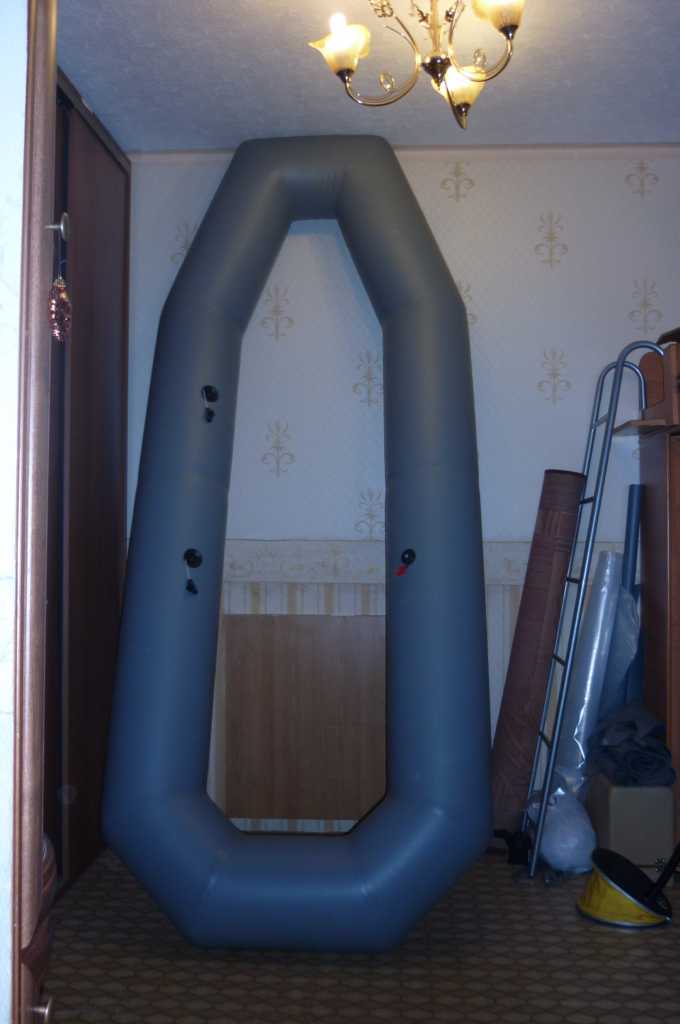

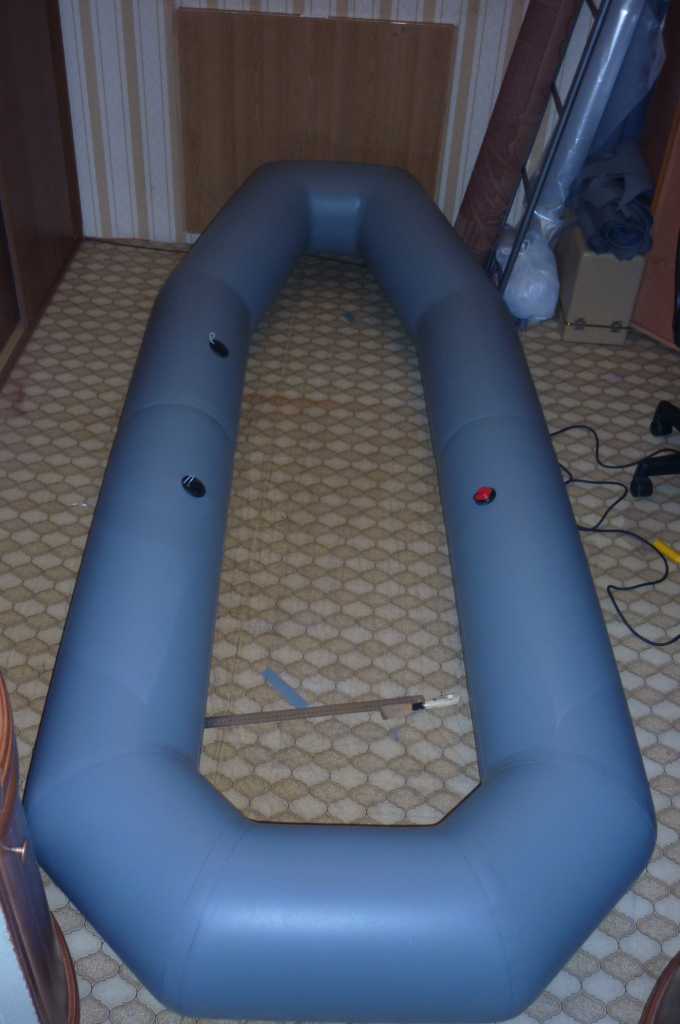

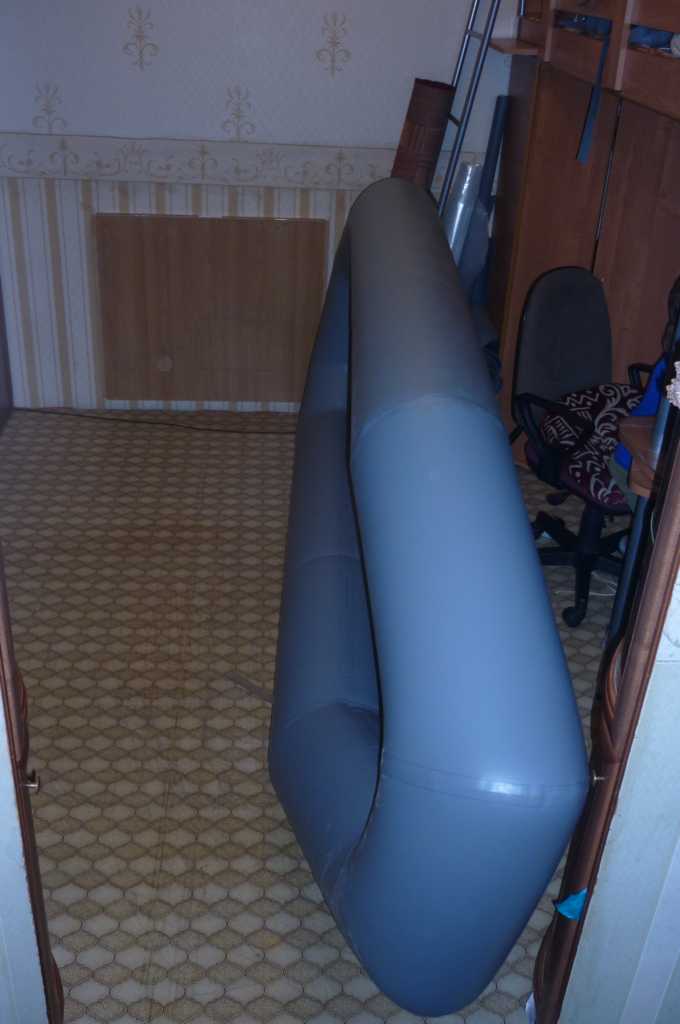

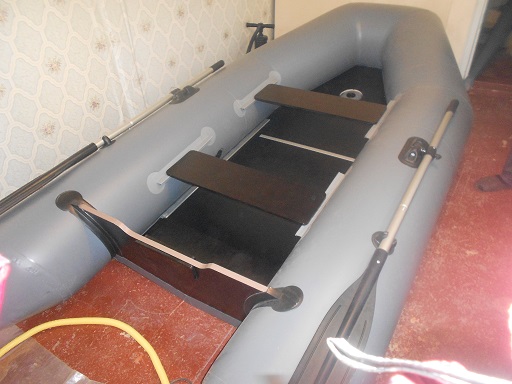

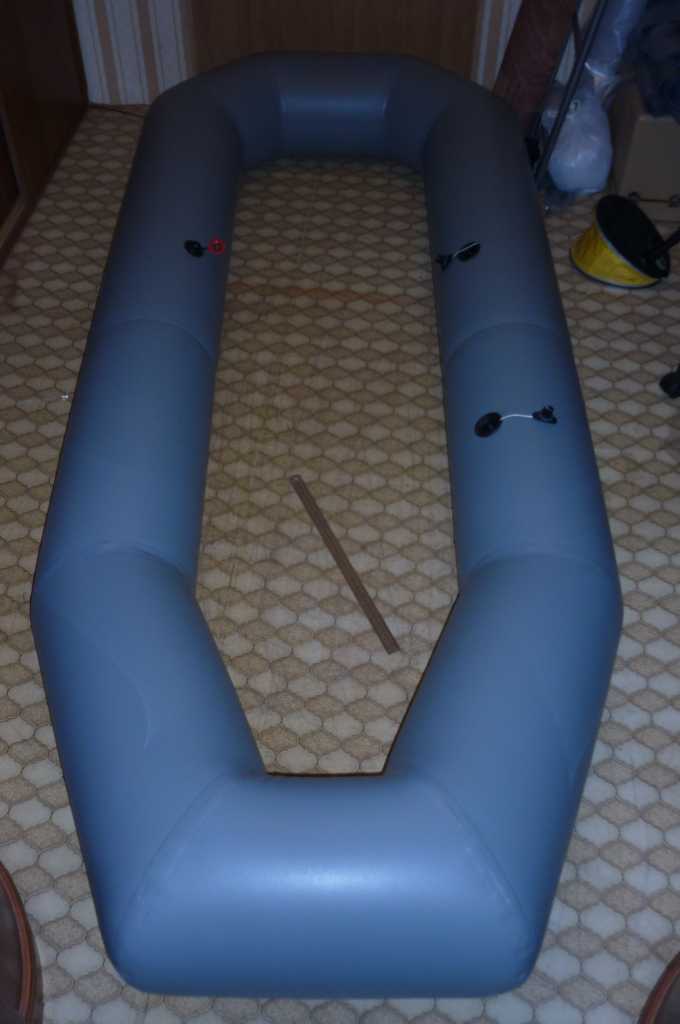

вот еще лодочка родилась с помощью моего станочка за 2 дня по совокупности потраченого времени от раскроя до такого состояния. длина 2.7м ширина 1.05 подьем носа 15см диаметр балонов 30см.


вот снял видео скрин для тех кто еще не разобрался как крякнуть прогу для выкроек. http://youtu.be/T_QTps0qBGw
надеюсь не забанят за это.



[slava2254]

Хорошая лодочка rvg1. Это вселяет в нас уверенность что и на нашем станке все получится, а то мы пока даже не приступали к сварке лодок. Про себестоимость станка - сразу скажем это не дешево. И собирать его следует лишь при очень сильном желании в дальнейшем на нем зарабатывать. Конечно можно отказаться от пневматики, сделать по проще электронику, не заказывать а самому подбирать двигатель и редуктор. Но! Лучше потратившись получить на выходе изделии с большим ресурсом, удобством в эсплуатации, а главное хорошим потенциалом на модернизацию и доработку. В дальнейшем в планах сделать различные направляшки для материала, сменные ролики чтобы варьировать ширину шва, а также уйти от аналогового управления к цифровому - микропроцессор с сенсорной панелью и запоминанием предустановок (но это не скоро). По цене, если делать грубой подсчет - считаю станину, пневматику, электронику, мотор, отделку (которой у нас нет) и прочее ориентировочно выходит в 70 тысяч рублей, но у нас он обошелся дешевле - так как материал брали бэушный. Плюс дополнительное оборудование - компрессор и стабилизатор напряжения.



[ur4ulg]

PnS прога хорошая, есть еще cone layout, но не пойму как на развертке учесть подъем в носу.Объясните PLS.
BRGDS Борис.



[Vik50]

Перезаписал с другим звуком:
http://youtu.be/MAzTR3b_1tE

Посмотри здесь.



[zevs57]

коля - лариса
Огромное спасибо за советы и предоставленный материал.

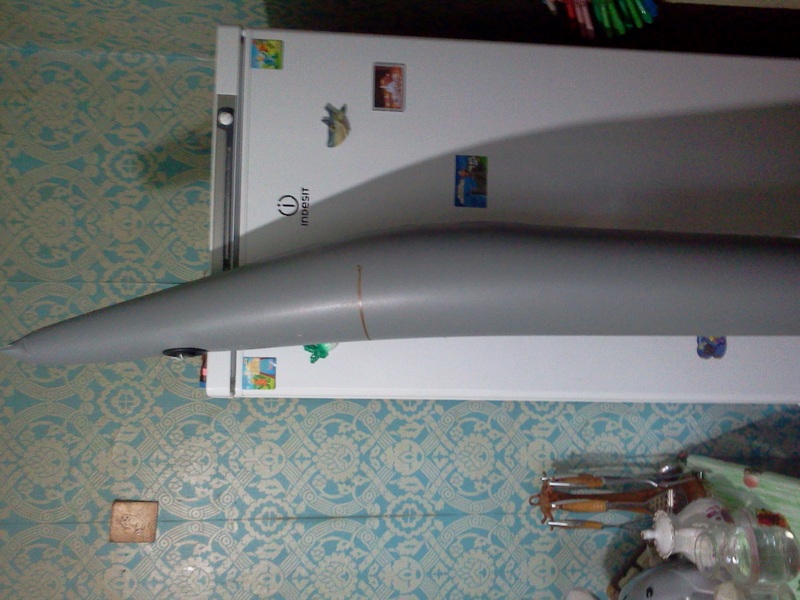

Представляю на ваш (и не только) суд свой первый опыт работы с ПВХ. - Кильсон для "Хантер 320Л".

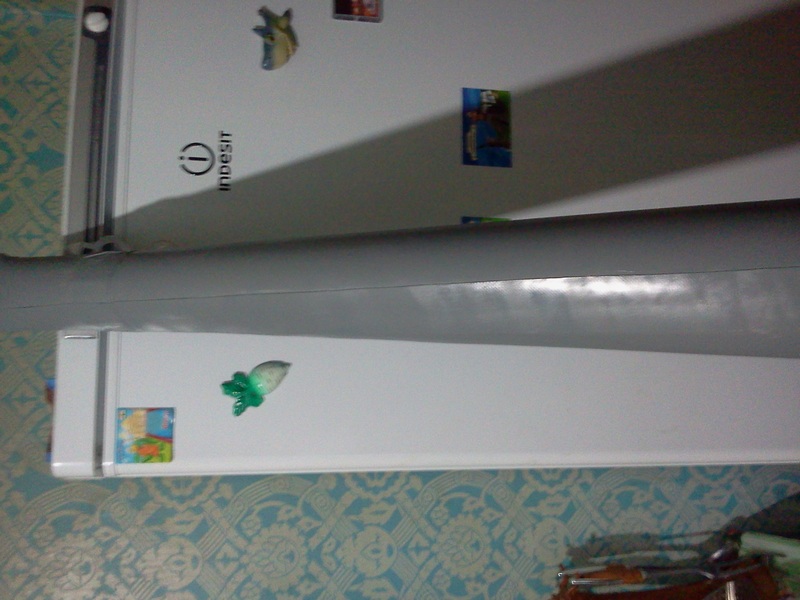

Сразу хочу сказать про один косяк; После склейки обнаружил, что продольный шов закрутило по спирали на 90 градусов, почему? так и не понял. Подскажите как избежать этого при последующих склейках. И ещё, мне показалось что нужно увеличить крутизну подъёма в носовой части, но испытания покажут нужно ли это.
