Самодельные лодки из ПВХ

[rvg1]

И ещё подскажите пжлста последовательность склейки матраса. Я думаю сначала клеить полностью все переборки к одному листу, потом полученное наклеивать по одной переборке ко второму листу( может лучше начать со средних переборок к краям).



клеить переборки надо сразу к двум листам по одной , если только сначало к одному листу то потом на на втором листе не сможешь приклеить дублирующию тесьму. получится что только с одной стороны подлезть сможешь это из опыта шитья на клейки такова матраса принцип тотже помоему. если ошибаюсь поправте. или сначала все к одному листу а потом к второму листу сначала дублируюшию тесьму а к ней переборку с второй тесьмой.



[Евгений35]

Имеется ввиду сделать килеватость?
А есть смысл при катамаранной схеме?

Может быть нечто схожее с "Добрыней"...При бОльших загрузках думаю будет легче ход.



[Евгений35]

клеить переборки надо сразу к двум листам по одной , если только сначала к одному листу то потом на на втором листе не сможешь приклеить дублирующую тесьму. получится что только с одной стороны подлезть сможешь это из опыта шитья на клейки такова матраса принцип тот же по моему. если ошибаюсь поправьте. или сначала все к одному листу а потом к второму листу сначала дублирующую тесьму а к ней переборку с второй тесьмой.

А клеить две тесьмы с обоих краёв переборки принципиально или же можно сделать припуск на переборке для приклейки и дублировать одной тесьмой с другой стороны? И ещё подскажите какая ширина приклейки переборки к днищу оптимальна?
Сегодня начал вклейку транца.Осилил по два закрепляющих слоя . Всего думаю по шесть, с каждым разом увеличивая ширину по 1см. на сторону.
И ещё проблемка,не знаю где достать реданный ПВХпрофиль (в сечении треугольник 30х40х30мм.)Оченна нужен, может кто знает?Слева на фоте, бывает чёрного цвета.



[Сенсей]

реданный ПВХпрофиль

Очень интересный вопрос , можете изложить принцип установки сего девайса ?
В смысле я знаю что это , как работает , но сам принцип установки в конкретное место какой , как найти это место ,.
Я так понимаю реданы продольные намечаются .Почему не поперечные ? Ведь для плоскодонок или мало кильватых лодок они больше подходят , да и по скорости эффективнее будут .



[Евгений35]

Очень интересный вопрос , можете изложить принцип установки сего девайса ?
В смысле я знаю что это , как работает , но сам принцип установки в конкретное место какой , как найти это место ,.
Я так понимаю реданы продольные намечаются .Почему не поперечные ? Ведь для плоскодонок или мало кильватых лодок они больше подходят , да и по скорости эффективнее будут .

Это нужно для катамарана , для придания нижним балонам формы гидролыжи.
"поперечные реданы"-поясните...



[zevs57]

коля-лариса

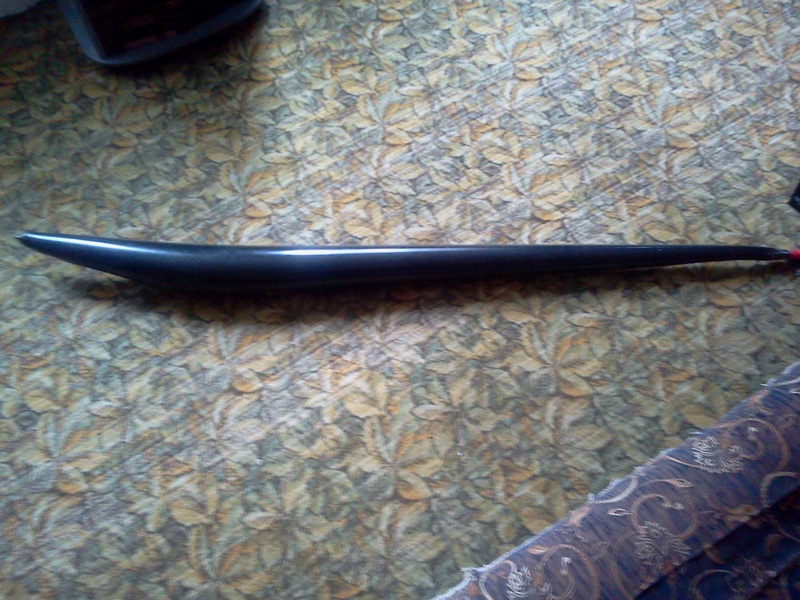

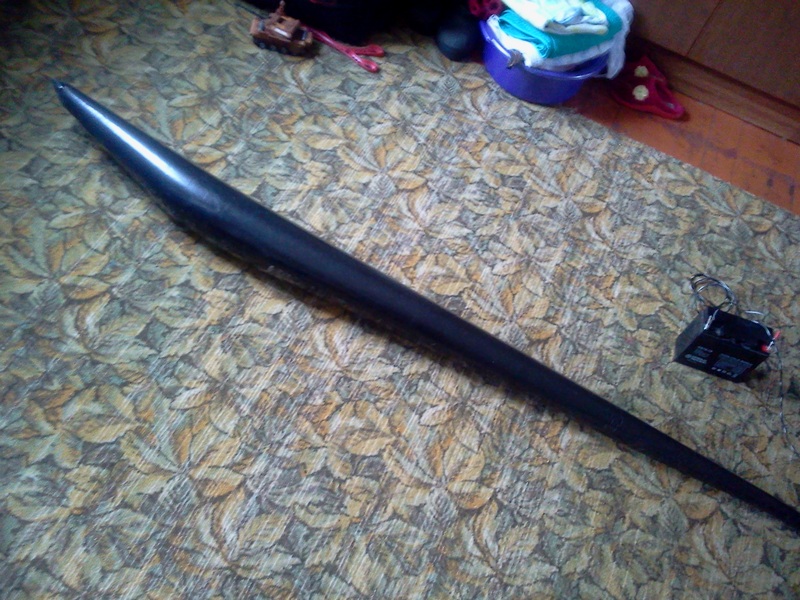

Вот, сотворил макет киля для своего "Хантера". Оцените, может что посоветуете.


Длинна 2.20, диаметр в самой широкой части 15см, в конце у транца 5см.



[zevs57]

Это нужно для катамарана , для придания нижним балонам формы гидролыжи.
"поперечные реданы"-поясните...

Да, объяснения в студию. Я то же не догоняю что это "поперечные реданы"



[rvg1]

А клеить две тесьмы с обоих краёв переборки принципиально или же можно сделать припуск на переборке для приклейки и дублировать одной тесьмой с другой стороны? И ещё подскажите какая ширина приклейки переборки к днищу оптимальна?

можно и с одной тесьмой а переборку с припуском вместо тесьмы но тогда лучше тесьму еще пришить к переборке. а вообще где то в этой теме коля-лариса выкладывали фото как они делают.



[chehbos]

А клеить две тесьмы с обоих краёв переборки принципиально или же можно сделать припуск на переборке для приклейки и дублировать одной тесьмой с другой стороны? И ещё подскажите какая ширина приклейки переборки к днищу оптимальна?
Сегодня начал вклейку транца.Осилил по два закрепляющих слоя . Всего думаю по шесть, с каждым разом увеличивая ширину по 1см. на сторону.
И ещё проблемка,не знаю где достать реданный ПВХпрофиль (в сечении треугольник 30х40х30мм.)Оченна нужен, может кто знает?Слева на фоте, бывает чёрного цвета.

Смотри 29 страницу



[Сенсей]

Это нужно для катамарана , для придания нижним балонам формы гидролыжи."поперечные реданы"-поясните...

Ну вот , я губу раскатал , что мне расскажут , а тут на тебе .
Но мне не жалко , могу и я рассказать , как я это понимаю , кто знает больше - поправьте .
Реданы не могут быть гидролыжей по определению . Гидролыжа - это плоский участок днища , предназначенный для создания максимальной подъёмной силы для глиссирования , делается она при недостаточной подъёмной силе , например на глубоко кильватой лодке .
У реданов основное назначение - это " засосать " атмосферный воздух под днище лодки , за счёт сильного зазряжения , которое образуется при срыве водного потока с острой кромки редана . Воздух под днищем лодки нужен для уменьшения смачиваемой поверхности , так как это резко снижает трение корпуса лодки об воду .
Воздух под днищем должен быть равномерно распределён в виде воздушной пенки . Эта пенка и является СМАЗКОЙ между корпусом лодки и водой . Поэтому очень важно расположить реданы ГРАМОТНО , иначе они не только работать не будут , но будут ещё и тормозить лодку . И довольно существенно .
Но так как реданы по своему строению имеют горизонтальные , плоские участки , ( хотя и не значительных размеров ) , то они немного увеличивают подъёмную силу , которая будет расти с увеличением скорости ( ну это понятно )
Так работают продольные реданы , они хороши как раз на больших скоростях .
Поперечные реданы - хороши на малых и средних скоростях . Принцип работы тот же , "засосать воздух " под днище . Но опять же их надо грамотно расположить на корпусе лодки . Особенно поперечные реданы должны сочетаться с развесовкой лодки .
Как они выглядят , сейчас попробую найти ссылку , выложу здесь .



[Сенсей]

Вот например http://www.slokam.ru/yacht-drawing/yacht-chertzh-09/

Или тут уже фотуристическая фотка http://forum.katera.ru/index.php?/topic ... nii-redan/



[Msmer]

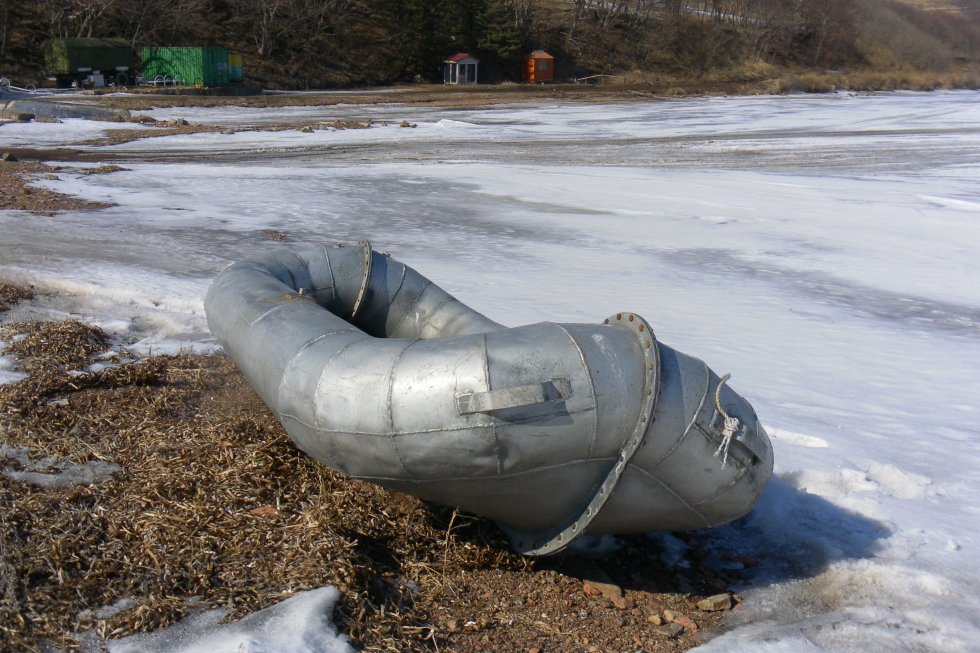

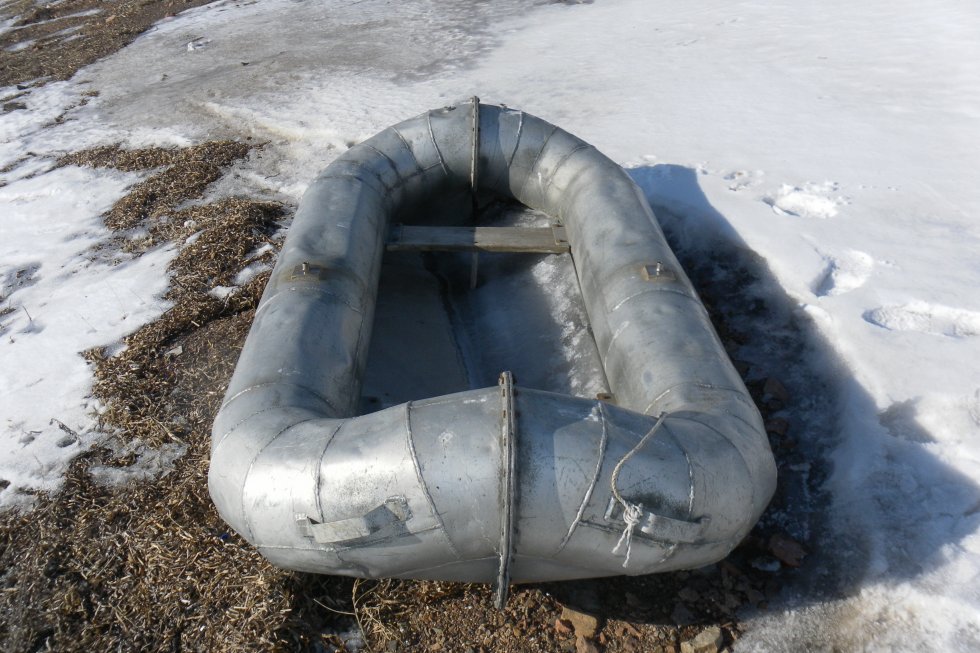

Эх, ё моё Мы тут все клеем да с ПВХ еще, а тут народ уже давно и покручи технологии освоил :
И корабль не порвешь такой :lol: :lol:



[rvg1]

Эх, ё моё Мы тут все клеем да с ПВХ еще, а тут народ уже давно и покручи технологии освоил :
И корабль не порвешь такой :lol: :lol:

:shock:



[Евгений35]

Реданы не могут быть гидролыжей по определению .

Спасибо за пояснения.Но я всего лишь говорил про "реданный ПВХпрофиль" для формирования гидролыжи.



[ivan.m]

Эх, ё моё Мы тут все клеем да с ПВХ еще, а тут народ уже давно и покручи технологии освоил :
И корабль не порвешь такой :lol: :lol:

Интересно не накачанная сколько места занимает?!
А труда вложено... и имеет право на жизнь.



[prank]

Эх, ё моё Мы тут все клеем да с ПВХ еще, а тут народ уже давно и покручи технологии освоил :
И корабль не порвешь такой :lol: :lol:

Дык энто же широко известный надувной ледокол..



[коля-лариса]

Расстояние между перегородками закладываеться по собственному усмотрению. Слышали, что чем чаще стоят перегородки тем жестче пол (Непроверено)


Мы клеили перегородки к одному листу, Потом, начав с края приклеивали по одной ко второму листу. От середины тоже можно. Нужно пробовать. Кому как удобнее.


Контур днища формируеться высотой перегородок. Дублировать тесьмой обязательно. Ширина подошвы перегородки 4-6см.



[коля-лариса]

коля-лариса
Вот, сотворил макет киля для своего "Хантера". Оцените, может что посоветуете.


Длинна 2.20, диаметр в самой широкой части 15см, в конце у транца 5см.

На первый взгляд все вполне удачно.
Остальные выводы лучше делать после испытаний на воде.



[коля-лариса]

Эх, ё моё Мы тут все клеем да с ПВХ еще, а тут народ уже давно и покручи технологии освоил :
И корабль не порвешь такой :lol: :lol:

:lol: :lol:
Снимаем шляпу.

Этож какой насос для нее нужно))) А рем. комплект)))

Этот Народ. Не Победить



[Евгений35]

Расстояние между перегородками закладываеться по собственному усмотрению. Слышали, что чем чаще стоят перегородки тем жестче пол (Непроверено)


Мы клеили перегородки к одному листу, Потом, начав с края приклеивали по одной ко второму листу. От середины тоже можно. Нужно пробовать. Кому как удобнее.


Контур днища формируеться высотой перегородок. Дублировать тесьмой обязательно. Ширина подошвы перегородки 4-6см.

Спасибо,примерно так и прикидывал...Сегодня довклеил транец , буду начинать заниматься матрасом...
