Самодельные лодки из ПВХ

[коля-лариса]

Влезу как неспециалист:
-Конструктив НДНД много сложнее конструктива баллонов с перегородками.
-Сделать можно фсе.
-Стоить при несерийной технологии будет раза в 2-3 дороже серийной лодки с НДНД (может и больше)..
хотя если людям, которые возьмуться за такую задачу будет интересен процесс... но это нечестно по отношению к их затратам времени и ресурсов..
Все есть ИМХА.

Полностью согласны.
Суть вопроса отражена точно и обьективно. Спасибо Владимир.



[dima744]

Есть старая резиновая лодка с оч хорошими обводами прочитав ваш форум появилась идея склеоть такуюже только из ПВХ раскроив старую резинку и перерисовать все на ПВХ ткань. Получиться так сделать, обводы лодки плавные. И подскажить сайт для покупки ткани плотностью 750-850 ,а то видел на баджере дак там 1100 толстовата лодка тяжёлой получиться. Незнаю как фото выложить хотел спросить каким швом склейку заканчивать? Спасибо за ответы.



[kipet]

Есть старая резиновая лодка с оч хорошими обводами... раскроив старую резинку и перерисовать все на ПВХ ткань

Думаю, ИМХО, аналогичную из ПВХ таким методом раскроя сделать не удасться. Лодка старая, потянулась наверное. У меня была та же идея, но посмотрев на свою "Лисичанку" как она сделана.... Мать моя... Ни один борт не симетричен, все швы смещены, разный диаметр балонов ( 0,5-1см). Такое впечатление что делали на коленях, но пока она жива и пользуюсь. И только потому что она ПОКА жива хочеться научиться делать самому лодки, для подмены "пенсионерки" (кстати она с 1980 года) :!:



[коля-лариса]

Есть старая резиновая лодка с оч хорошими обводами прочитав ваш форум появилась идея склеоть такуюже только из ПВХ раскроив старую резинку и перерисовать все на ПВХ ткань. Получиться так сделать, обводы лодки плавные. И подскажить сайт для покупки ткани плотностью 750-850 ,а то видел на баджере дак там 1100 толстовата лодка тяжёлой получиться. Незнаю как фото выложить хотел спросить каким швом склейку заканчивать? Спасибо за ответы.

Копировать обводы по старой лодке возможно. Если швы собраны в стык, аккуратно разрезать по шву. Со швами внахлест несталкивались. Тут лучше поместу посмотреть, подумать. Выложите фото шва, вместе посоображаем как лучше поступить.
Дать отлежаться несколько дней на ровной поверхности.
Потянувшиеся, явно выпирающие места подправить с помощью линейки. прямые прямой, кривые кривой
Зеркальные детали лучше использовать от одного баллона. Если использовать детали обоих баллонов больше шансов на погрешность (материал тянеться поразному)

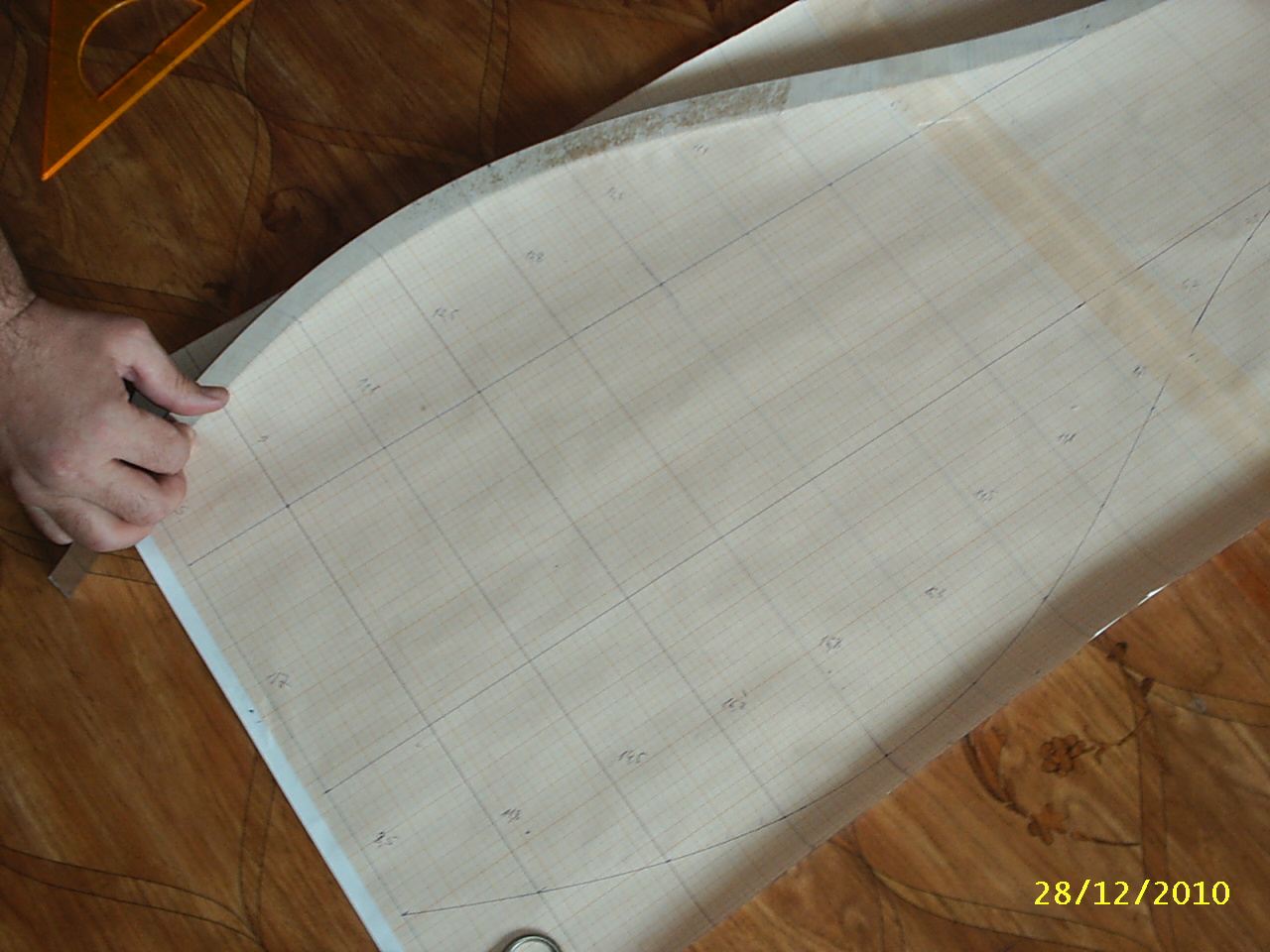

Полученые лекала перенести на целлофан.
Собрать модель на скотч.
При необходимости доработать.

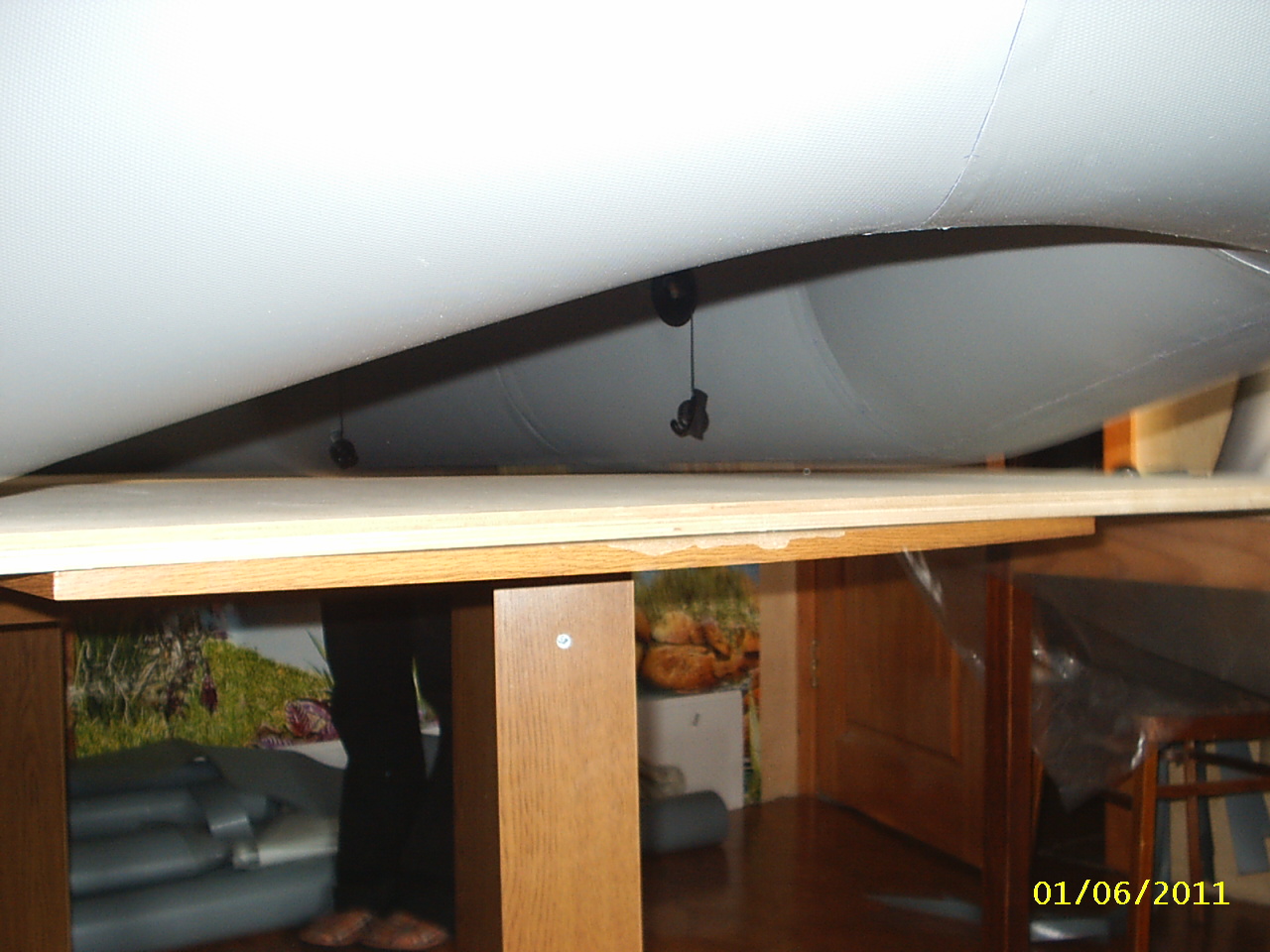

Коробление и выкручивание баллонов случаеться и на новых лодках.( На фото виден перекос 2см. Причем предидущие несколько получились ровными) На О образных баллонах чаще. На А образных реже.

Материал берем на Валматексе(рулонами) можем поделиться. Фурнитура тоже есть.
Начать советуем с построения целлофановой модели.



[dima744]

Спасибо за ценные советы а сколько ткани надо и стоимость ткани, лодка 220 Х 110 балон приблизительно 35 см. где посмотреть как фото выкладывать



[Negodjaj]

где посмотреть как фото выкладывать

Если правильно понял вопрос, то посмотри здесь, десятый пост на странице (от 02 ноя 2011, 22:41)



[dima744]

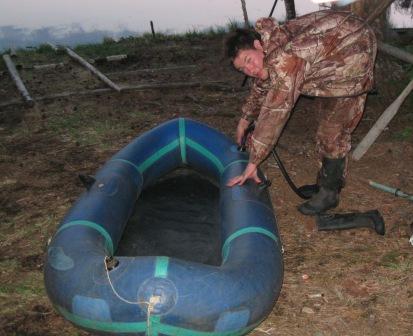

Вот клон этой лодки хотелось бы сделать, может быть чуть подлиньше см на 20



[Negodjaj]

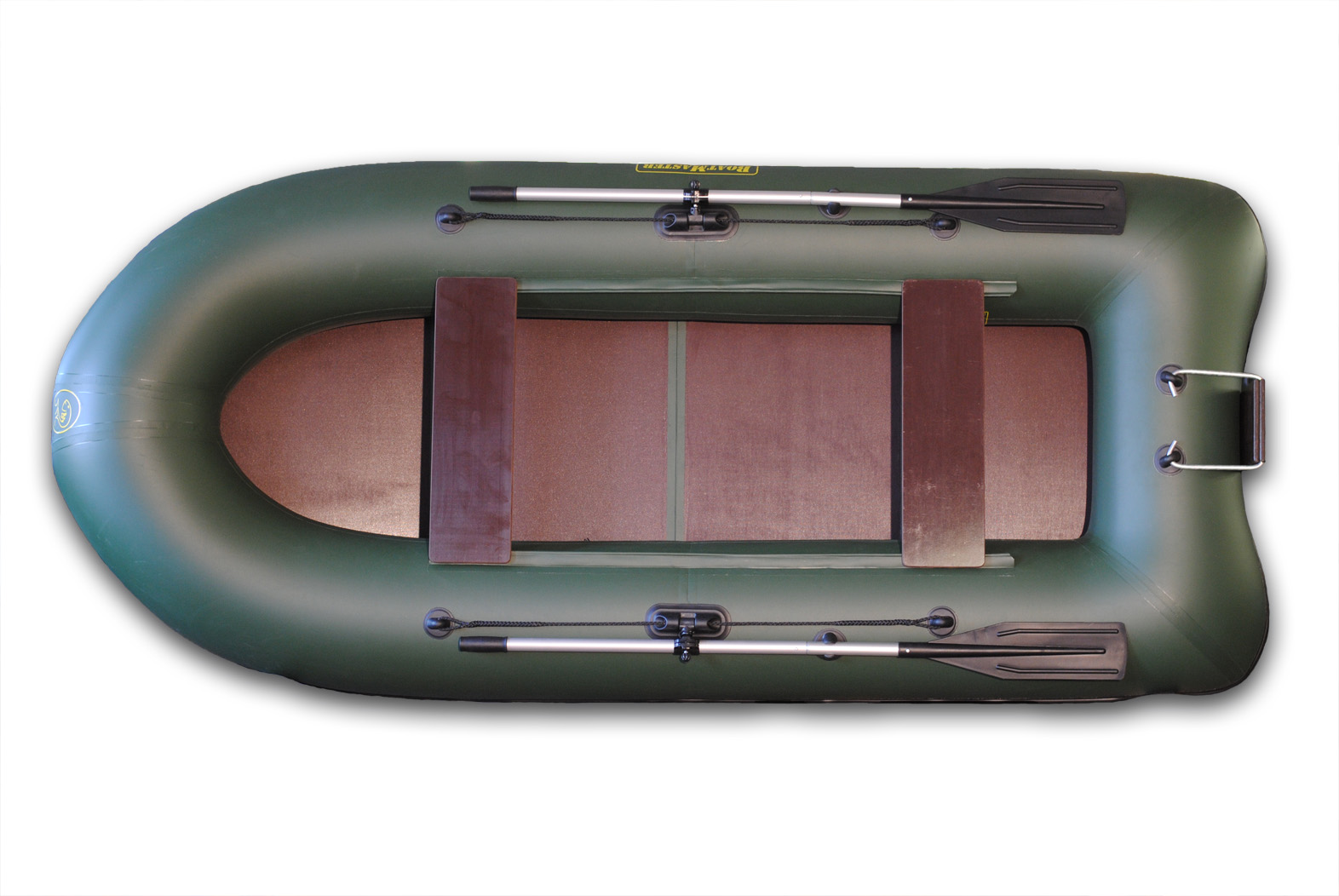

Дмитрий, если вдруг созреешь на клонирование, то подумай о такой корме как у "Самурая" 300S:

Если верить производителю: "Главное отличие лодки от представителей своего класса заключается в кормовой части баллона. Квадратная с прогибом корма, при которой центр тяжести с двигателя смещается внутрь лодки, позволяет выходить в глиссирующее положение при движении. При этом лодка остается маневренной и сохраняет курсовую устойчивость..."



[dima744]

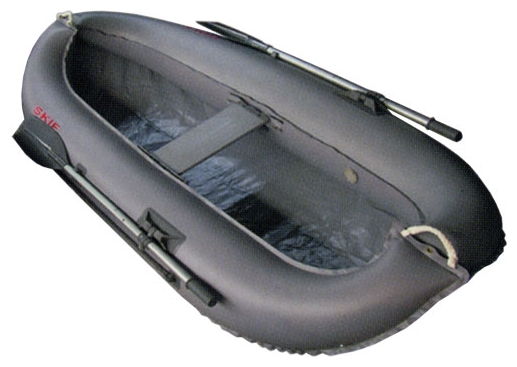

Вопрос Коля-Лариса к вам вопрос материала Мехлер 620 достаточно для 2-х местной гребнушки, и как думаете для начала попробовать склеить лодку такого типа, думаю и выкройки попроще 4 одинаковых надо будет вырезать. Только вопрос как швы клеить? не просто же друг с другом и всё, с внутренней стороны тоже надо клеить? как думаете. Спасибо за ответ.



[коля-лариса]

Вопрос Коля-Лариса к вам вопрос материала Мехлер 620 достаточно для 2-х местной гребнушки, и как думаете для начала попробовать склеить лодку такого типа, думаю и выкройки попроще 4 одинаковых надо будет вырезать. Только вопрос как швы клеить? не просто же друг с другом и всё, с внутренней стороны тоже надо клеить? как думаете. Спасибо за ответ.

Мехлер 620гр. м.кв. Изпользуеться для легких гребных лодок. Мы клеили из него гребнушки 280см. Получаються легкие и вполне прочные лодки. У формы баллонов выбранной вами есть еще одно преимущество(легче склеить). Там нет перегородок. лучше сворачиваеться. Такая лодка даже с надувным полом входит в небольшой рюкзак. С внутренней стороны обязательно нужна тесьма. Швы всегда должны дублироваться.



[dima744]

Мне такая лодка и нужна для переходов 5-7 км массой до 10 кг. Вы таких лодок не пробовали клиеть, все покупные лодки такого типа меня не устраивает по фурнитур и ее расположению лодочка не большая и всё должно быть удобно что для 1 человека что для 2. Вы моглибы склеить просто балоны и дно. А то что-то я не представляю как дублирующую тесьму клеить



[коля-лариса]

Дмитрий к сожалению у нас сейчас совсем нет времени заниматься склеиванием вашей лодочки.
Очень много лодок в ремонте. Несколько сложных.

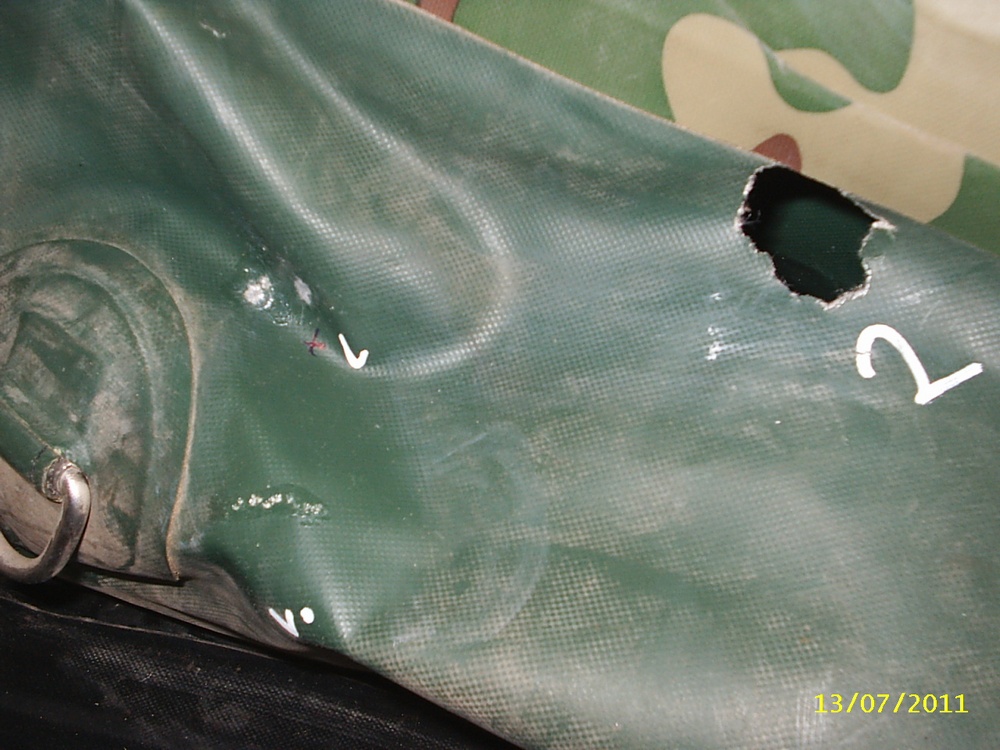

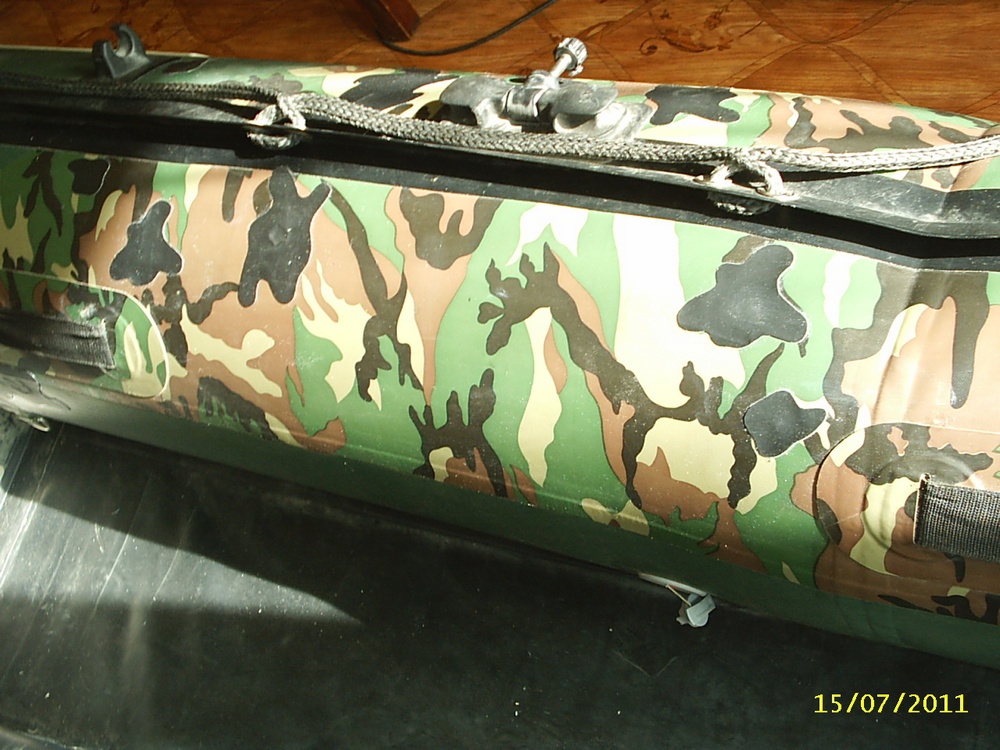

Вот например над этой Аквой-340 здорово поглумились мышки. 24 сквозных дырочки.

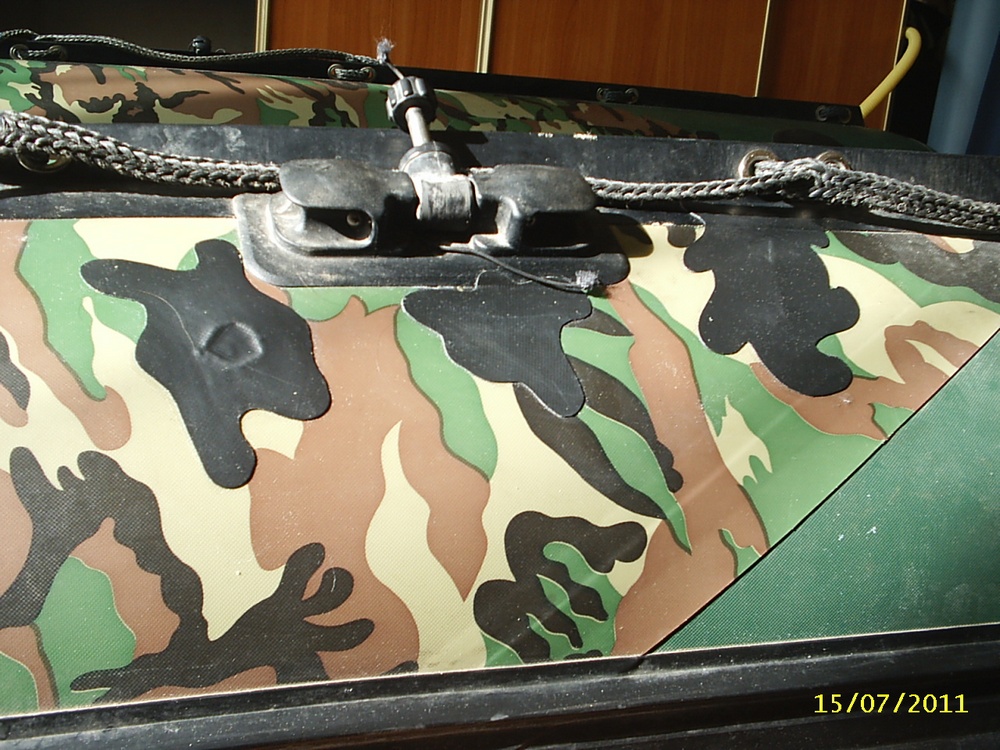

Лодка комуфлированная, приходиться заплатки вырезать похожие по рисунку.(на нижней фотографии 8 заплат)
Уходит уйма времени. даже незнаем когда свою моторку закончим.



[kipet]

http://www.haristrade.com.ua/На всякий случай для украинских любилей/самодельщиков даю ссылку на клеи и комплектацию по ПВХ и др. , ибо не все работают в розницу. Например ООО"Борика"(http://www.borika.net.ua)- только опт. Розничная торговля только в планах.



[Matro$kin]

Доброго времени суток господа кораблестроители Если не военная тайна, поделитесь информацией (можно в личку) кто и как регистрирует самодельные лодки??



[коля-лариса]

Регестрировать очень даже запросто. Потребуються чертежи.образец материала. накладные на материал. Пишеться заявление в Гимс. После постройки инспектор проверяет. Регистрирует. Выдает судовой билет. В общем както так



[Vitallic]

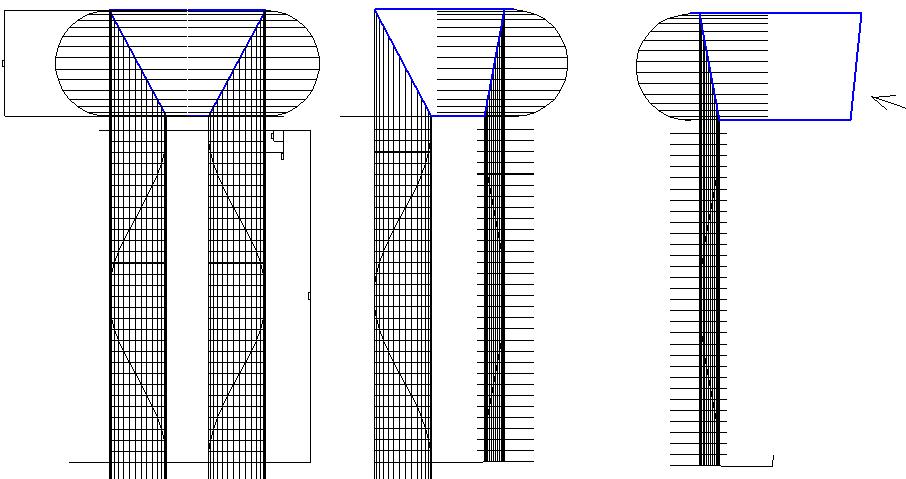

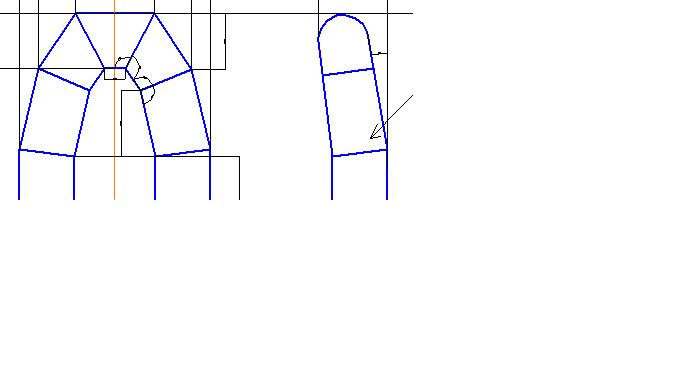

настала пора поменять лодку так как жена тоже стала ездить на рыбалку да и сын подрастает. Поэтому места в уфимке уже не хватает. Решил клеить самостоятельно. начал с изготовления чертежей и стокнулся с проблемой. Никак не могу сделать лекала на один стык. На картинке он показан стрелкой, еслибы наклона носа не было тобез проблем. но хотелось бы сохранить уклон. одскажите пожалуйста как сделать этот злополучный стык.



[Msmer]

День добрый, Вы в чем пытаетесь развертку получить?



[Vitallic]

Просто графическим способом в программе компас 3D V12. Рисую в натуральную величину



[Msmer]

ПО графическому методу не подскажу. Знаю что в нем большие погрешности, при с клевании могут выйти боком



[коля-лариса]

.Подскажите пожалуйста как сделать этот злополучный стык.

http://www.rusfishing.ru/forum/showthread.php?t=57328

Вы и на Русфишинге тотже самый копированный текст выставили и Нам в личку тотже копированный текст отправили.
Както однообразно написано.
