Самодельные лодки из ПВХ

[vlad40]

На выходных спустил на воду новую лодку - длинной 5 шириной 1.8 метра с НДНД.
Сделал малокилевой с небольшим тоннелем под водомет(Ямаха 50 с насадкой).
Основной материал - баджеровская ткань, перегородочная 620 Коли-Ларисина и фурнитура тоже их.
Хочу поблагодарить Колю и Ларису за обширную поддержку - от материально-технической, до морально-инструкционной , отдельное спасибо за то что заморочились с покупкой-пересылкой фанеры для транца.

ЗдОрово! Браво! Такую большую лодку сделать - это не шутка!
Ещё бы ролик сделали, как лодка на ходу! Очень интересно глянуть!



[коля-лариса]

Влад. сами ждем недождемся когда результаты испытания будут. Хоть бросай все и езжай к Володе в гости в Братск.



[vlad40]

Влад. сами ждем недождемся когда результаты испытания будут. Хоть бросай все и езжай к Володе в гости в Братск.

Коля, не дави на мозоль! :lol: Мне-бы на воду у себя тут выползти - и то счастье! :lol: А ты про Братск! :shock: Хотя, уверен, что это вас с Лариком подстегнет - скорее свою НДНД сделать! А то что получается? В Братске есть самодельная НДНД-моторка, а у нас в Сибе - нет? А кто виноват? Коля-Лариса, конечно! Не обеспечили, не сделали! :lol:



[коля-лариса]

Влад. Дружище ты прав. Мы неможем допустить чтоб Братск был Лодочнее Новосибирска.
Вобщем осознали. Будем в срочном порядке исправлять ситуацию



[brandcard]

Классный корабль. Хочеться узнать подробнее. размеры габариты.скорость и т.д

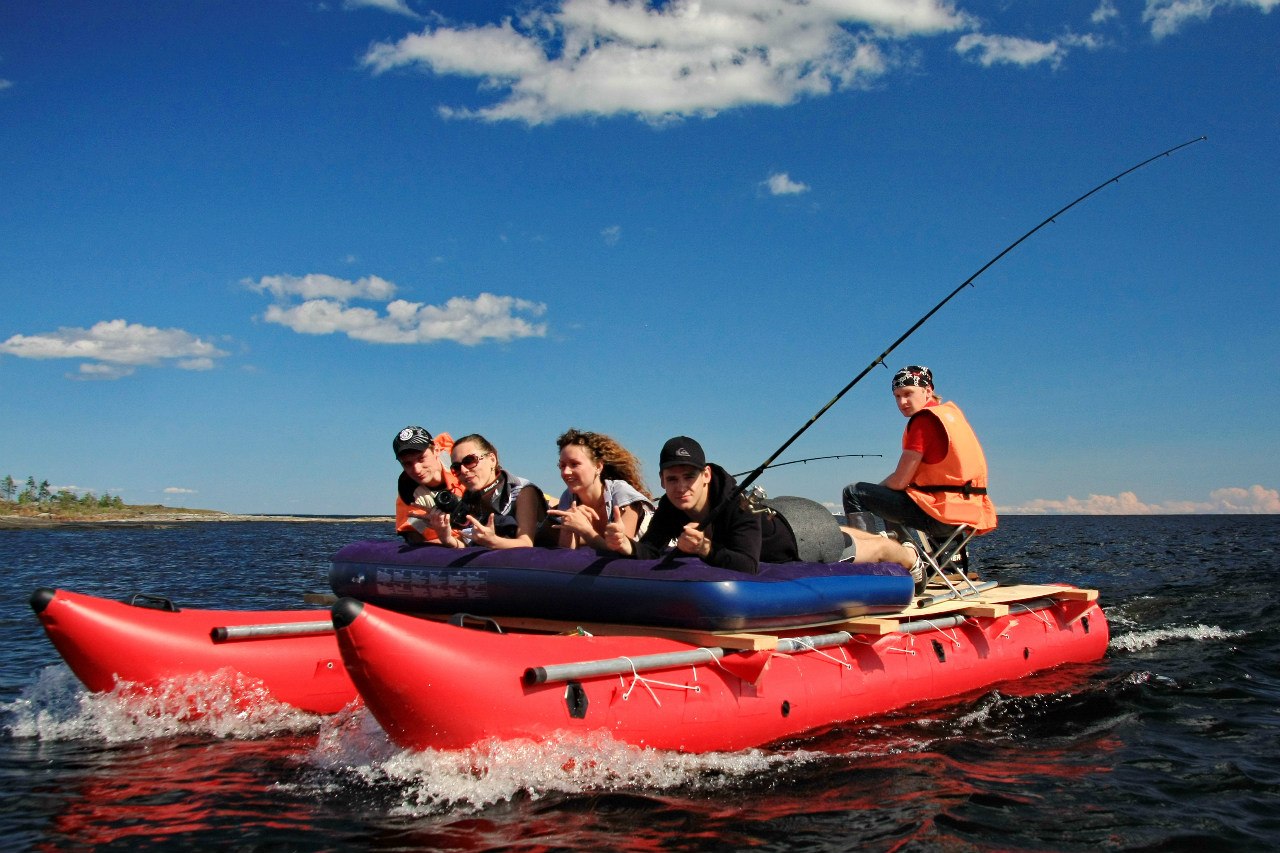

Что получилось:
Длина -6 м
ширина 2,5 м
Диаметр баллона -55 см
водоизмещение 2500 л
Вес баллонов вместе с палубой - 96 кг
Материал баллонов - mirasol 1050
рама - Д16Т – 50мм
палуба - фанера 13 мм 10кв.м.- нужно больше - прогибается

Клей Bostik VINYCOL 1520 с отвердителем Desmodur
Начал работы с апреля,на все потрачено 3 месяца, по чуть-чуть в свободное время
Стоимость материалов порядка 15000 р.
Скорость по GPS мотор 2,5 - 11 км\ч 3 человека
При полной загрузке, вес определить сложно, 8 человек+ груз - скорость 8 км\ч



[Bal]

Что получилось:
Длина -6 м
ширина 2,5 м
Диаметр баллона -55 см
водоизмещение 2500 л
Вес баллонов вместе с палубой - 96 кг
Материал баллонов - mirasol 1050
рама - Д16Т – 50мм
палуба - фанера 13 мм 10кв.м.- нужно больше - прогибается

Клей Bostik VINYCOL 1520 с отвердителем Desmodur
Начал работы с апреля,на все потрачено 3 месяца, по чуть-чуть в свободное время
Стоимость материалов порядка 15000 р.
Скорость по GPS мотор 2,5 - 11 км\ч 3 человека
При полной загрузке, вес определить сложно, 8 человек+ груз - скорость 8 км\ч

Класс! А фотки можно сего творения?



[brandcard]

Фотки выше были уже, попозже в деталях выложу



[chumavik]

Фотки выше были уже, попозже в деталях выложу

Можете нарисовать на листочке примерную, схематическую выкройку применяли при постойки данного шедевра?



[brandcard]

Да, на самом деле выкройки оказались самым сложным моментом. Пришлось освоить автокад))+PNS4. Кому нужно могу выслать чертеж выкроек, останется только на плоттере распечатать и вырезать.
По данным чертежам все сошлось как надо, единственно радиус скругления носа оказался малым, есть складки снизу баллона, но последний раз качали уже почти не заметно - вытягиваются.

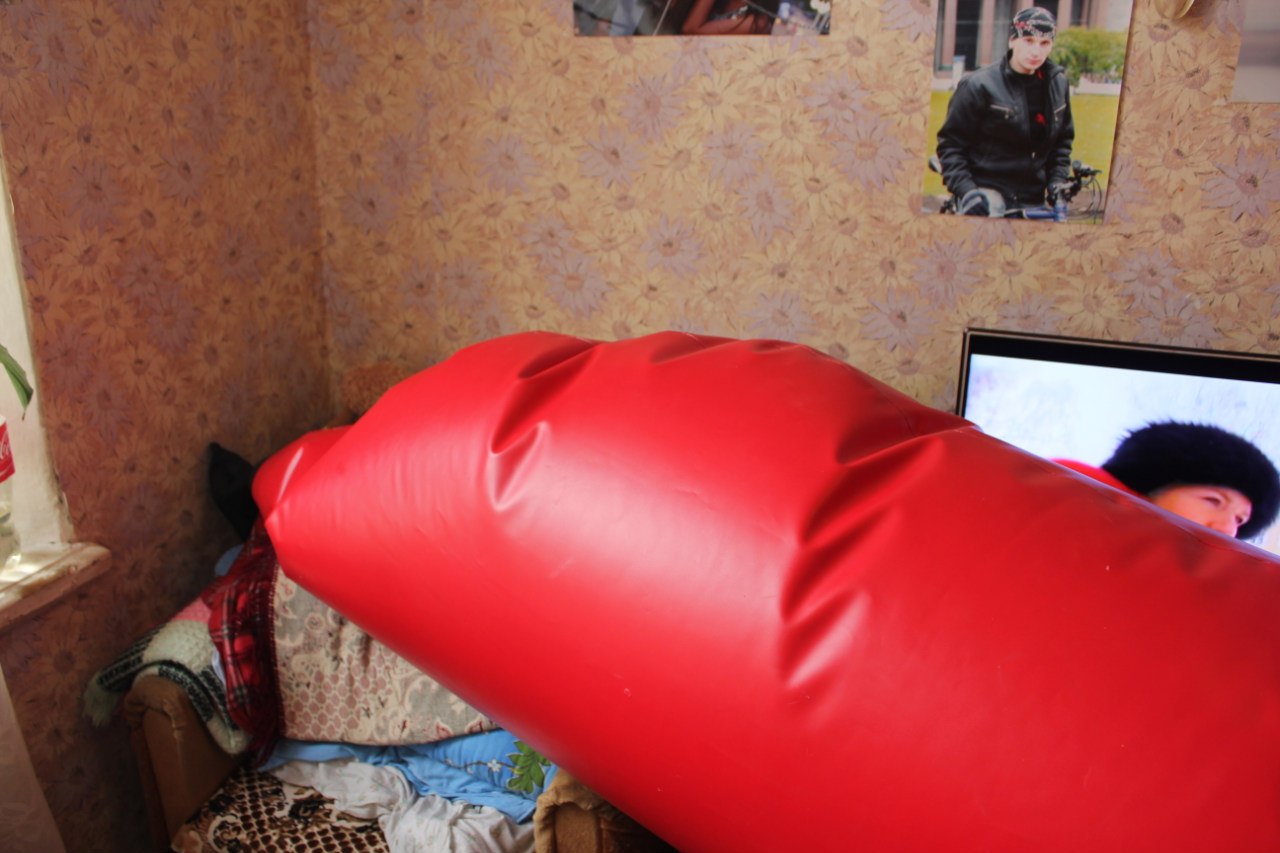

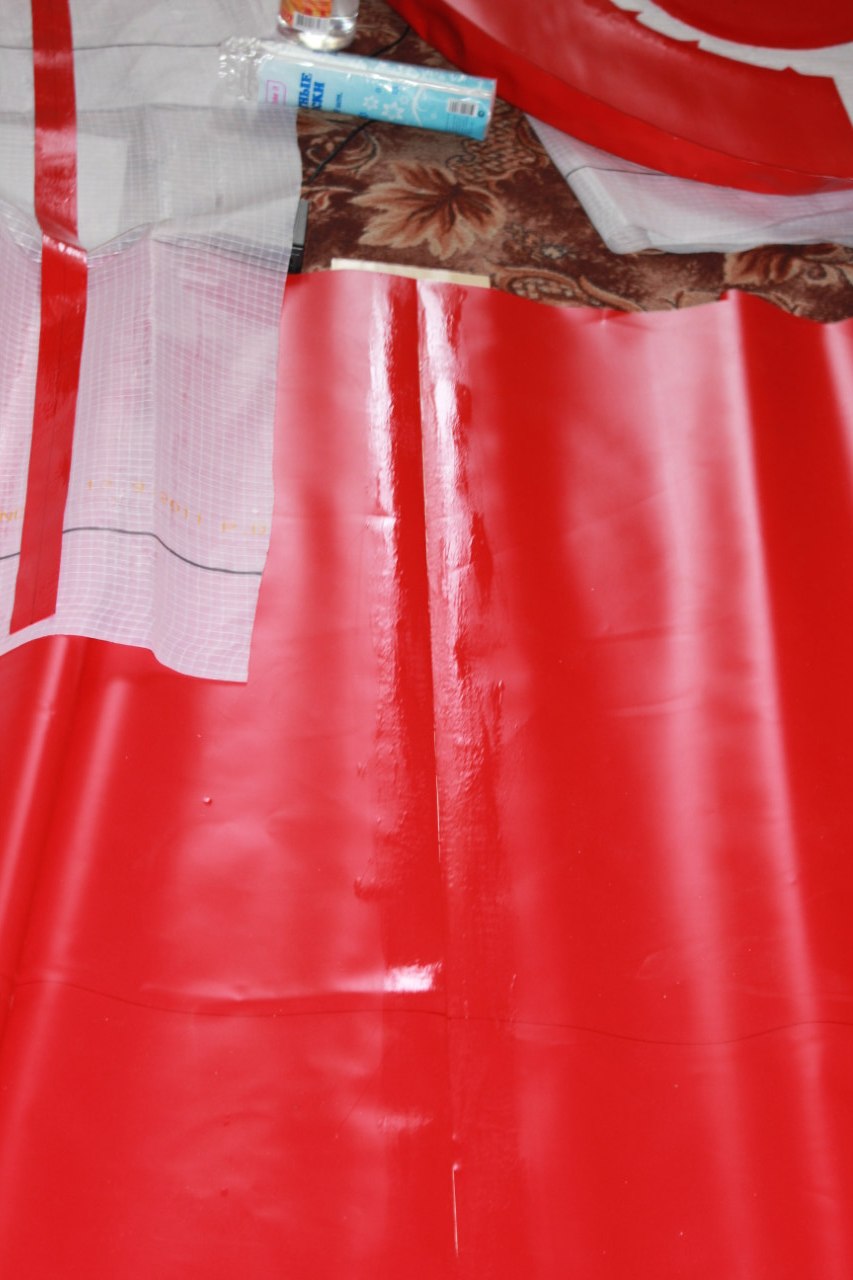

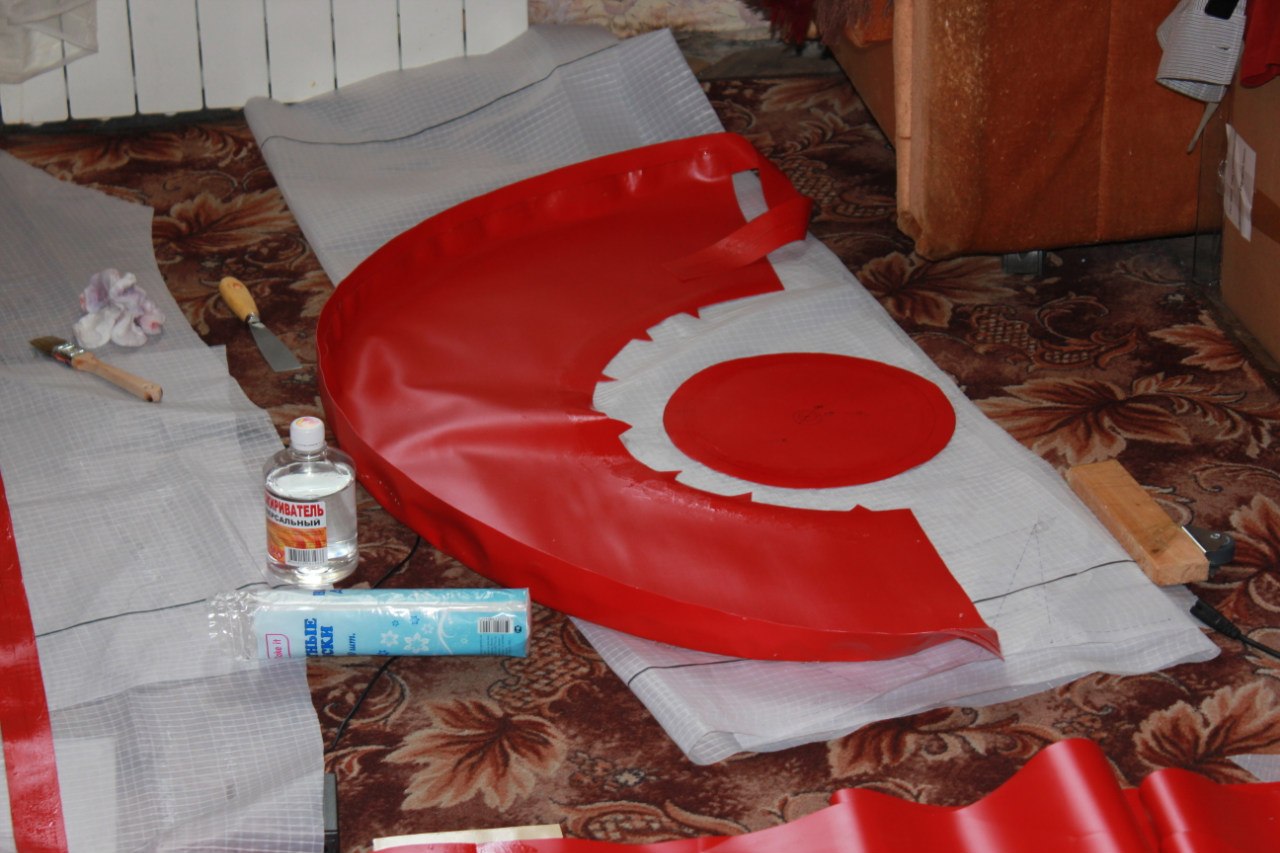

Выкладываю еще чуток фоток



[ivan.m]

Здравствуйте всем. До того как прочитал этот форум не поверил бы что ваши лодки самодельные. Хочу сделать лодку типа фрегата с переменным сечением баллонов. Сейчас бьюсь над выкройками. Два раза склеил из полиэтилена, пока не очень удачно. Вопрос к Коле Ларисе, можно приобрести у вас пвх ткани на одну лодку? Только я живу в г. Кургане.



[коля-лариса]

Да можно. Обсудим в личке.



[ВоваП]

Вернулся с 2-х недельной рыбалки в Саянах.
Прошли около 300 км, сожгли 125 литров бензина, загрузка была 400 кг.
Лодка впорядке, выдержала.
Видео прохождения небольших порогов:
http://www.youtube.com/watch?v=iRB863mLReQ
и мелких мест:
http://www.youtube.com/watch?v=YuOYm-PS4IA



[коля-лариса]

Володя Молодчина. Рады Приветствовать. Как отдохнул?. Хотя чего мы спрашиваем



[tvn]

Вернулся с 2-х недельной рыбалки в Саянах.

ойе... какие замечательные места!!! сразу домой на родину потянуло я жил по соседству в красноярском крае...
зы: если не сложно - выложи несколько фоток с рыбалкой (а она там должна быть просто отменной!) или ссылку на сайт, где отчет о поездке!



[Moderator]

ойе... какие замечательные места!!! сразу домой на родину потянуло я жил по соседству в красноярском крае...
зы: если не сложно - выложи несколько фоток с рыбалкой (а она там должна быть просто отменной!) или ссылку на сайт, где отчет о поездке!

Где же патриотизм?))) Давайте на FishingSib отчёты писать



[tvn]

Где же патриотизм?))) Давайте на FishingSib отчёты писать

патриотизм у мну на месте!



[ВоваП]

Фоток рыбалки не делал, всё думал "щас трофея поймаю и сфотаюсь", а особых трофеев и не было. Только природы и нафотал.



[ivan.m]

Природа нет слов! Даже иногда можно простить отсутствие трофеев. Есть ещё фото?



[nikk2004]

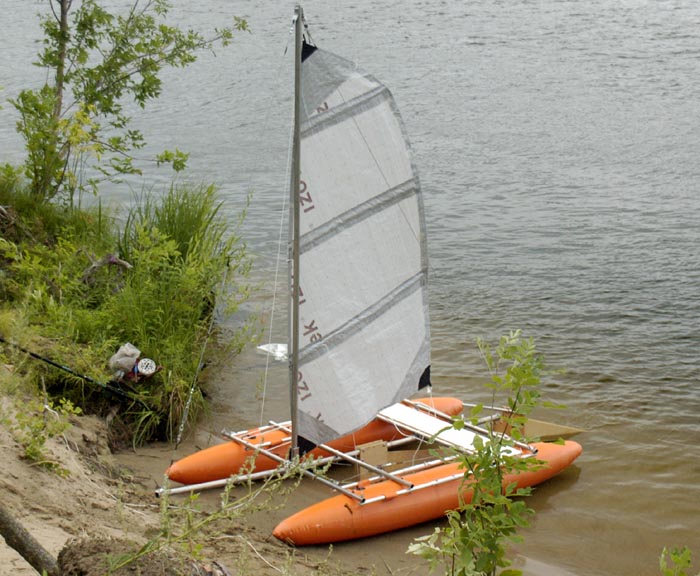

Пляжный катамаранчик под парусом.
Размеры длина 2,8м*(ширина 1,5м по осям), баллоны диам. 30 см, парус 2,3м2, мачта 3м.
Все трубы - дюраль, от 30 до 40мм.
Вес около 15 кг, ГП 1 чел (при 130 кг - осадка - половина диам. баллонов)
Паук снизу на ось шверта, руль и шверт - поворотные, фанера в эпоксидке.
Тросы все 3 мм. Тросы мачты - талреп на бушприте, боковые оттяжки и оттяжки паука подогнаны мм в мм.
Баллоны - тентовая ПВХ 650г\м, по 2 отсека в каждом. Форма - банан.
Парус сшит по Sailcut CAD 1.3.5 , из изофлекса по рекомендации "недояхтинга".
Его себестоимость 2-3 сотни руб.
Себестоимость материалов около 7-8 тыс, точно не считал.
Прочность хорошая, выдержал порыв ветра, почти поставивший на 1 лапу при 80 кг на руле.
Все вопросы - в ЛС (бываю тут редко, а ЛС отправит email).



[kipet]

Хоть тема о лодках, но кажеться здесь и "ватрушки" пробегали. По сему прошу помощи и совета. Понадобилось мне сделать надувной матрас на подобе INTEX-совского (и не один).

Собственно сам вопрос состоит из двух:
1. Надо ли заморачиваться с дополнительными усилителями перегородок (обозначены красным)?
2. Какой шов внешних стенок приоритетнее (внахлёст или...). Особенно заморачиваться не надо так как дизайн швов вообще роли не играет. Материал ПВХ 650г/м2, клей однокомпонентный Molefix 870.
