Самодельные лодки из ПВХ

[Vitallic]

ПО графическому методу не подскажу. Знаю что в нем большие погрешности, при с клевании могут выйти боком

При рисовании в чертёжной программе погрешностей минимум. лично проверял. Так как размеры все сходятся.



[Vitallic]

Всё справился я с этим стыком. Всё оказалось проще чем я думал. Пора покупать плёнку и пробовать клеить.



[Vitallic]

http://www.rusfishing.ru/forum/showthread.php?t=57328

Вы и на Русфишинге тотже самый копированный текст выставили и Нам в личку тотже копированный текст отправили.
Както однообразно написано.

Ну я же не мемуары пишу тут, Главное что все поняли что я хочу



[Vitallic]

Как думаете если сделать нос лодки плавным и плавную часть баллона сделат из двух таких половин то складки расправятся? Радиус то большой получается



[коля-лариса]

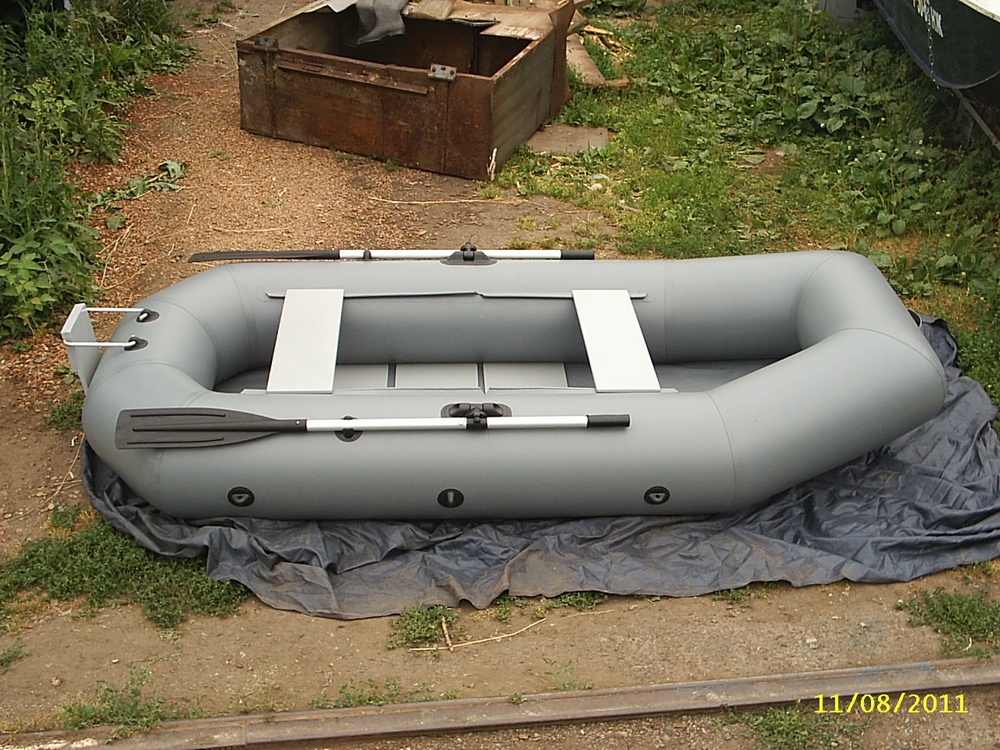

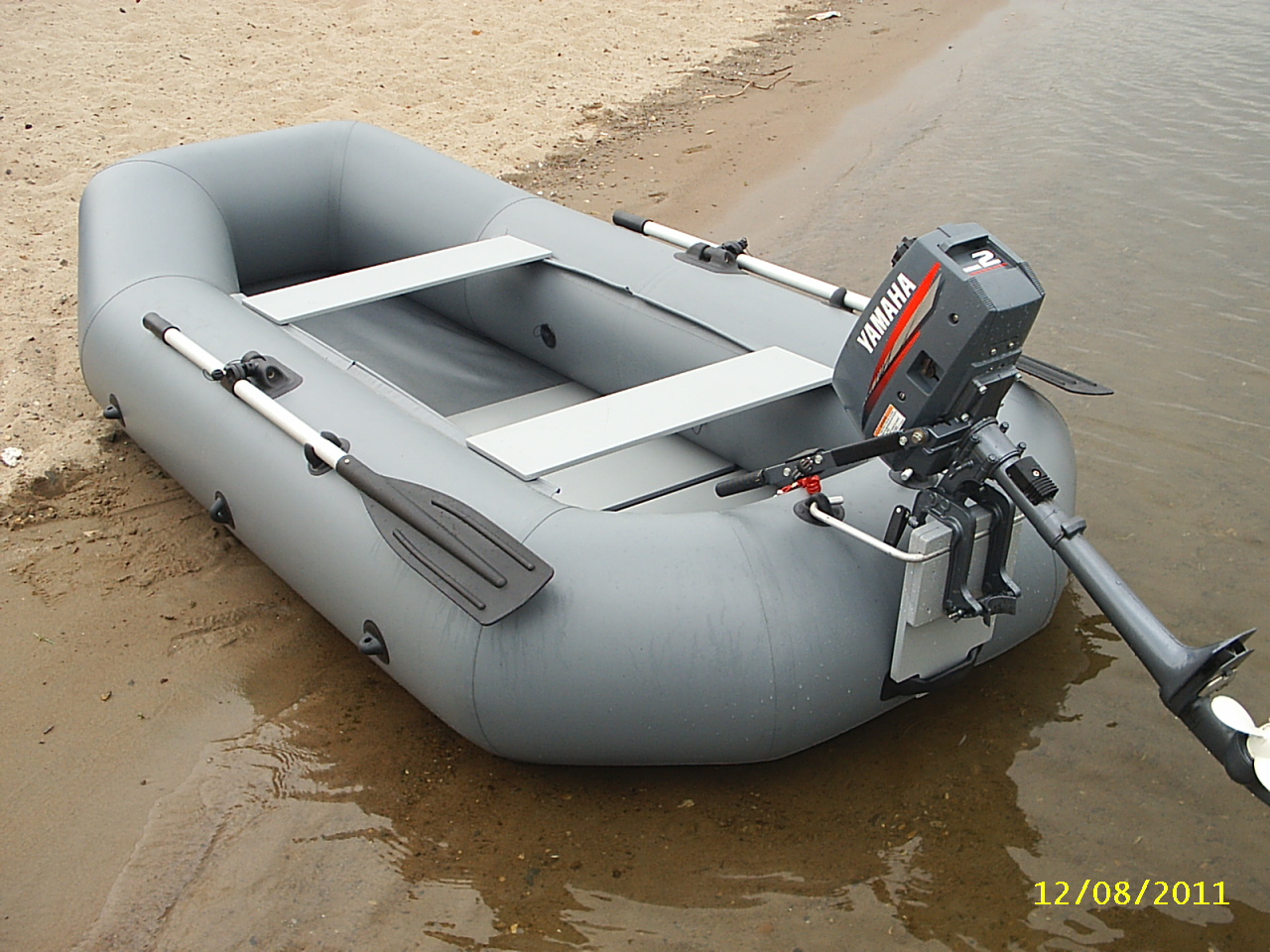

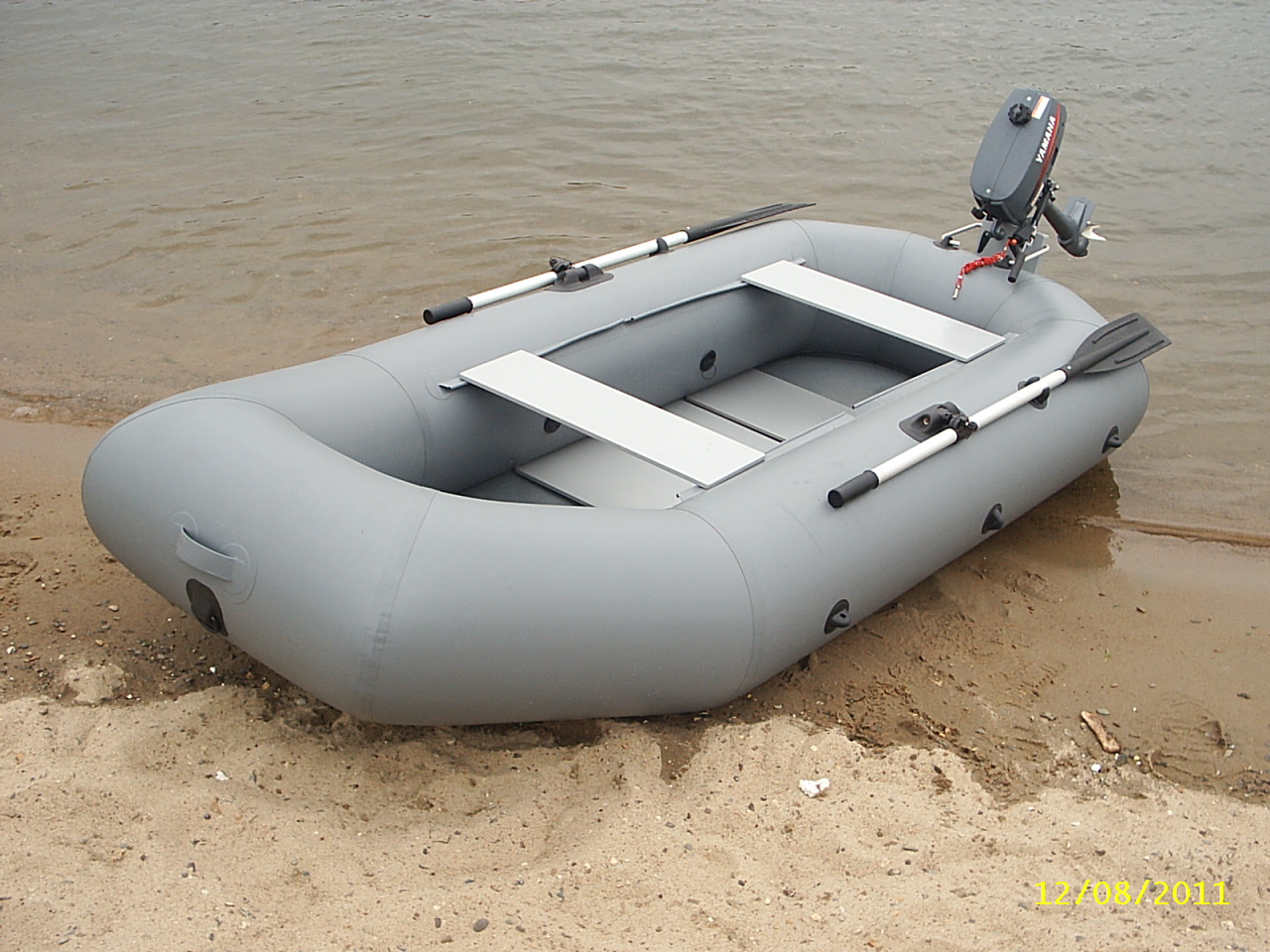

Испытали Свою новую гребнушку. Выяснили и устранили причину покоторой крутило баллоны на предидущих лодках. Сделали шире нос на 6 см. Увеличилась полезная площадь кокпита. Увеличили угол подьема носа с 10 до 15 градусов.Изготовили и установили навесной транец.
Получилась Длинна 280см. Ширина 130см. Диаметр борта 38см. Материал Мирасол 850 гр. м.кв. Клей Бостик Виникол.
Пытали под мотором Ямаха-2. Он еще на обкатке поэтому ходили в треть и в пол газа. Скорость не стали замерять чтобы народ несмешить
Результаты
Как выяснилось Нос мы задрали правильно Забрызгивание кокпита стало заметно меньше сравнительно с предидущими лодками. Навесной транец хоть и имеет (наверное) какието свои преимущества здорово проигрывает вклееному транцу.
При увеличении скорости больше чем в пол газа мотор начинает немного задавливать баллон и лодку начинает чуть колбасить. Управляемость становиться хуже. Вобщем о комфорте говорить сложно.
Хотя в целом испытанием довольны. Качество заметно улучшилось. Многие проблемы-недостатки устранены.
Просим строго несудить

Вот Видео.http://www.youtube.com/watch?v=WCOgyYG0HSk



[Vitallic]

Неплохая гребнушка!!!!!!!!!!! Прошу вас подсказать по перегородкам. хочу сделать конусные перегородки но вот как рассчитать периметр этих перегородок? Внутренний то периметр меньше. сначала хотел сделать такие же перегородки как на концевиках баллонов но тогда в перегородках будут складки. Как вы высчитываете перегородки? Подскажите пожалуйста. хотелось бы поменьше допустить ошибок тем более что любая ошибка может оказаться роковой



[kipet]

Испытали Свою новую гребнушку....При увеличении скорости больше чем в пол газа мотор начинает немного задавливать баллон и лодку начинает чуть колбасить. Управляемость становиться хуже. ....Просим строго несудить

Это Вас, новаторов, судить? Уж извольте, не доросли до такого уровня.
А вот про "колбасить" могу немного подсказать. Много катался под мотором и взял для себя некоторые правила строя надувных моторок. Добавив жёсткое дно и небольшой надувной киль между днищем и жостким дном вы получите отличную, легкоуправляемую моторку. Ну разве что сам транец немного будет подколбашивать на самом балоне.



[vlad40]

Неплохая гребнушка!

Что значит "неплохая"? :shock: Почти плохая или почти хорошая? Это звучит как оскорбление!
А я скажу так - ОТЛИЧНЕЙШАЯ МОТОРНО-ГРЕБНАЯ ЛОДКА!!!

Уважаемые Коля и Лариса! С каждым шагом растет Ваше семейное мастерство! :lol: В смысле совместного изготовления лодок! Реально вы молодцы! Упорно, шаг за шагом, ошибка за ошибкой, успех за успехом, шли-шли-шли.....и пришли от надувной подушки до моторной лодки! Причем не на "словах-чертежах-умных разговорах-программах-автокадах-симпозиумах", а просто делом, фактом доказали свое Мастерство (да, именно с большой буквы!)! Вот я вижу маааааленькую хрупкую Ларису, и рядом боооольшого Колю! А рядом с ними их самосделанная, собственной конструкции, моторно-гребная лодочка! Которая по виду совершенно ничем даже не отличается от заводских, такого-же размера лодок! Даже лучше их! Швы намного аккуратнее фабричных сделаны, т.к. клеила их неспешно и нежно Ларисина ручка, а не китаец в подворотне... на этой лодке я-бы без опаски сунулся штурмовать дальние дали! За её качество не страшно! Ребята, я понимаю что вы завалены (что понятно, сезон!) работой по починке ПВХ-лодок. Но, как говорится, "Не останавливайся на малом, а иди вперед!"
Ждем в этом сезоне вашей полностью моторной лодки под более мощный мотор!!!
С уважением, Влад.



[prank]

.. Навесной транец хоть и имеет (наверное) какието свои преимущества здорово проигрывает вклееному транцу.
При увеличении скорости больше чем в пол газа мотор начинает немного задавливать баллон и лодку начинает чуть колбасить. Управляемость становиться хуже...

Можно распределить усилие в нижней части навесного транца на бОльшую площадь задней секции баллона. Где-то у нас на форуме проскакивало.. Человек ставил пластиковую трубу между транцем и баллоном. В прошлом году ради пробы ставил длинный брусок во всю длину задней секции - результат отличный. Движок практически не подныривает. Ну и заднюю половину качать побольше..
С ув.,
ЗЫ: Коля и Лариса, а почему крепления под боковой леер так низко поставили ? Тут целевая хитрость или ошибка ?



[коля-лариса]

Друзья спасибо за оценку наших скромных стараний.
Влад (Влад 40) совсем мне девченку захвалил.( Зазнаеться :lol: )

Владимир (prank) рады увидеться. Про Усиление транца читали в модернизации лодок ПВХ. Отличная идея.
Хотели сказать что в сравнении с жестко вклеиным транцем он проигрывает. Мы ему еще похоже неправильно угол выставили. Мы его вклеили под углом 5 град. А нужно Было скорее под 90град. Он всеравно движком под баллон затянеться. Высоту сделали 43 см. от уровня дна, но всеравно сапог солидно в воде сидит глубоко. Вобщем непросто его выставить как надо. Со стационарным всеже полегче

По поводу рымов никакой хитрости нет. Поставили по ценру баллонов.(может ракурс фото такой что кажеться что рымы в низу?) Видели так на какойто гребнушке.
Думаете повыше стоит поставить? Впринципе можно попробовать.

С Уважением. Нколай. Лариса.



[коля-лариса]

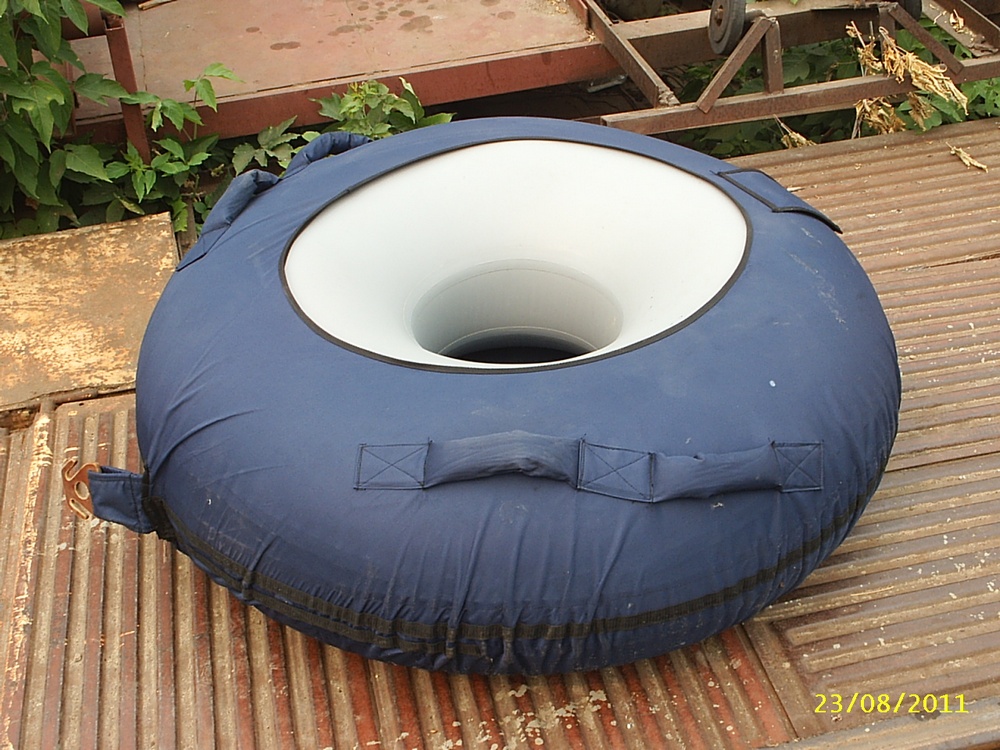

Наконецто доделали и испытали ватрушку
Вот видео http://www.youtube.com/watch?v=4psipqgYO5w&feature=plcp



[Msmer]

Есть излишки клея и отвердителя(обрадор925 и десмодур). Кому надо пишите в личку.



[коля-лариса]

Наконецто доделали и испытали ватрушку
Вот видео http://www.youtube.com/watch?v=4psipqgYO5w&feature=plcp

Вставили фото.



[ВоваП]

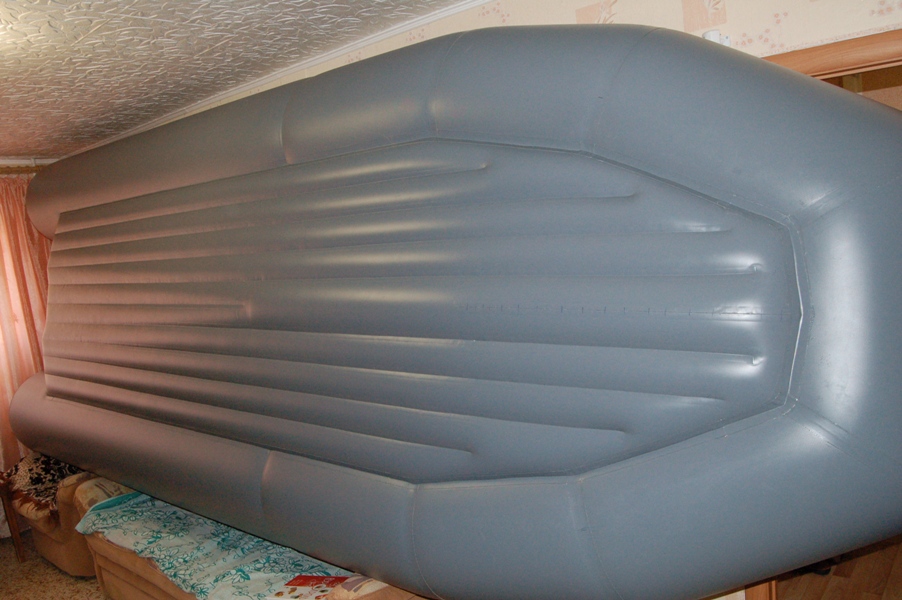

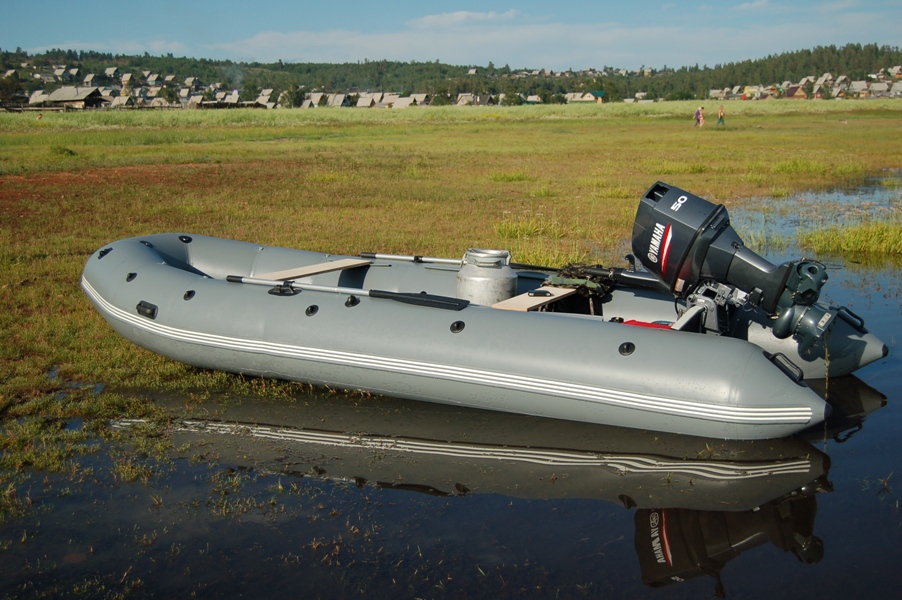

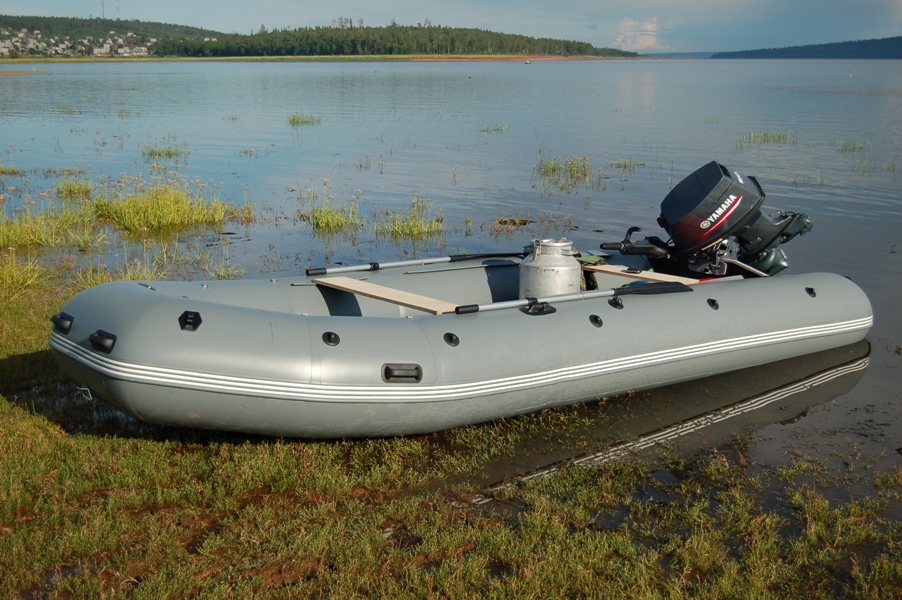

На выходных спустил на воду новую лодку - длинной 5 шириной 1.8 метра с НДНД.
Сделал малокилевой с небольшим тоннелем под водомет(Ямаха 50 с насадкой).

Основной материал - баджеровская ткань, перегородочная 620 Коли-Ларисина и фурнитура тоже их.

Хочу поблагодарить Колю и Ларису за обширную поддержку - от материально-технической, до морально-инструкционной , отдельное спасибо за то что заморочились с покупкой-пересылкой фанеры для транца.



[P.Ch]

Я смотрю, сегодня только ленивый сам НДНД-шки не делает!



[brandcard]

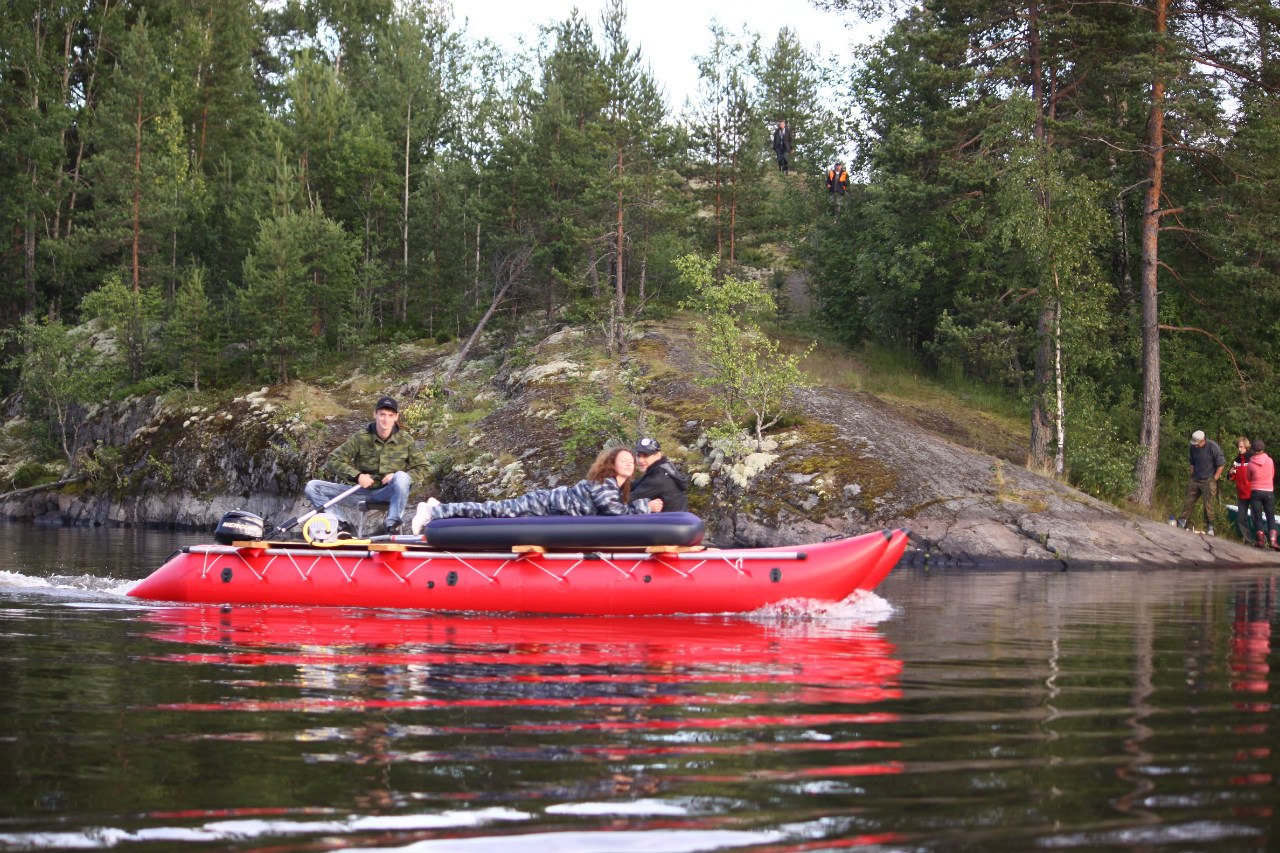

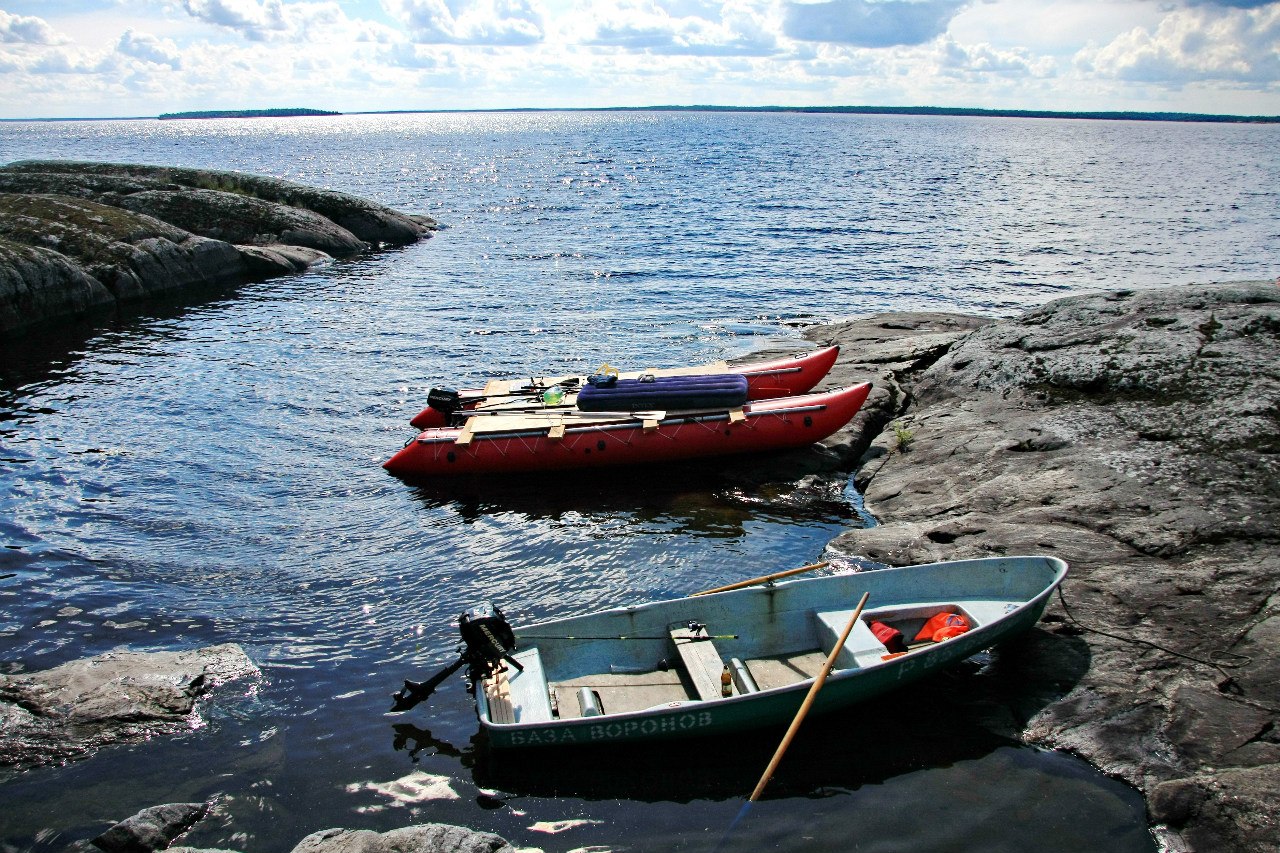

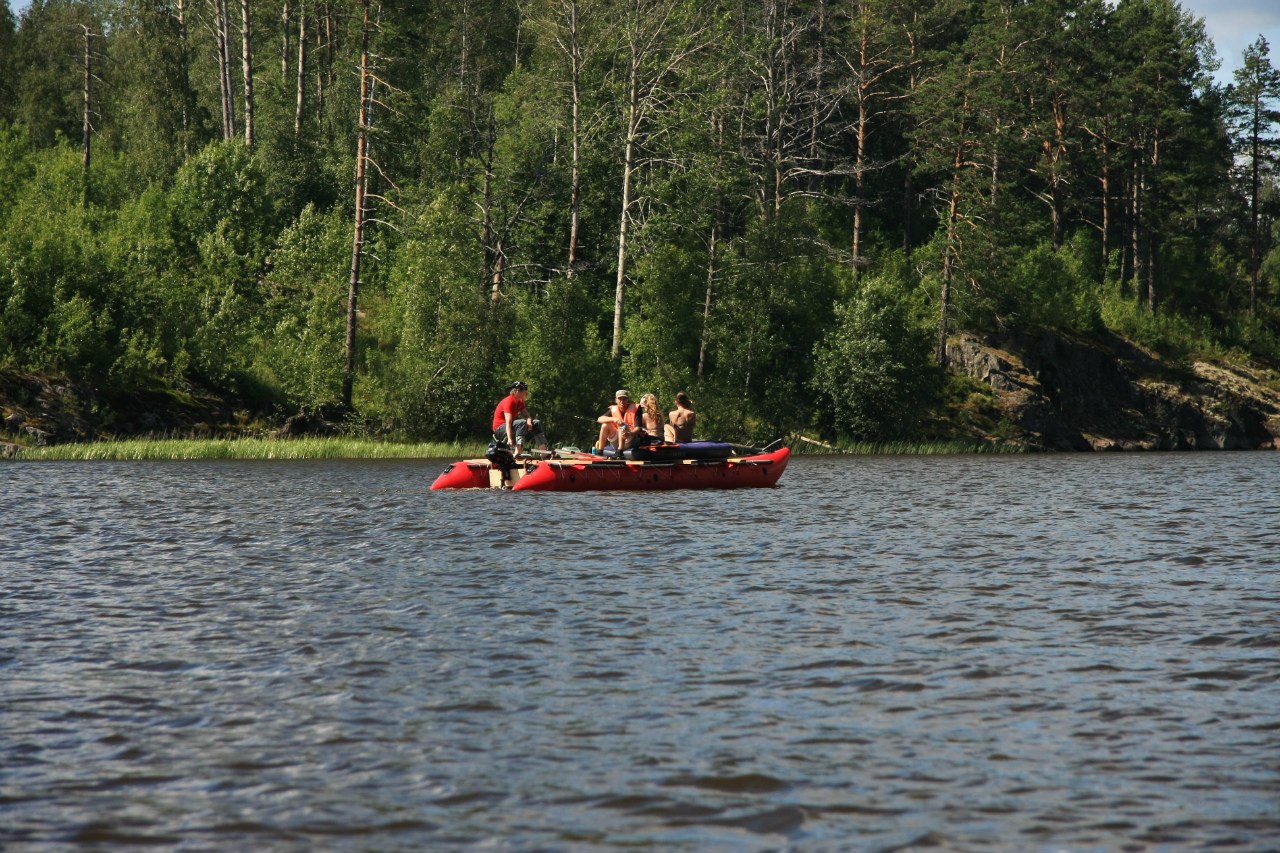

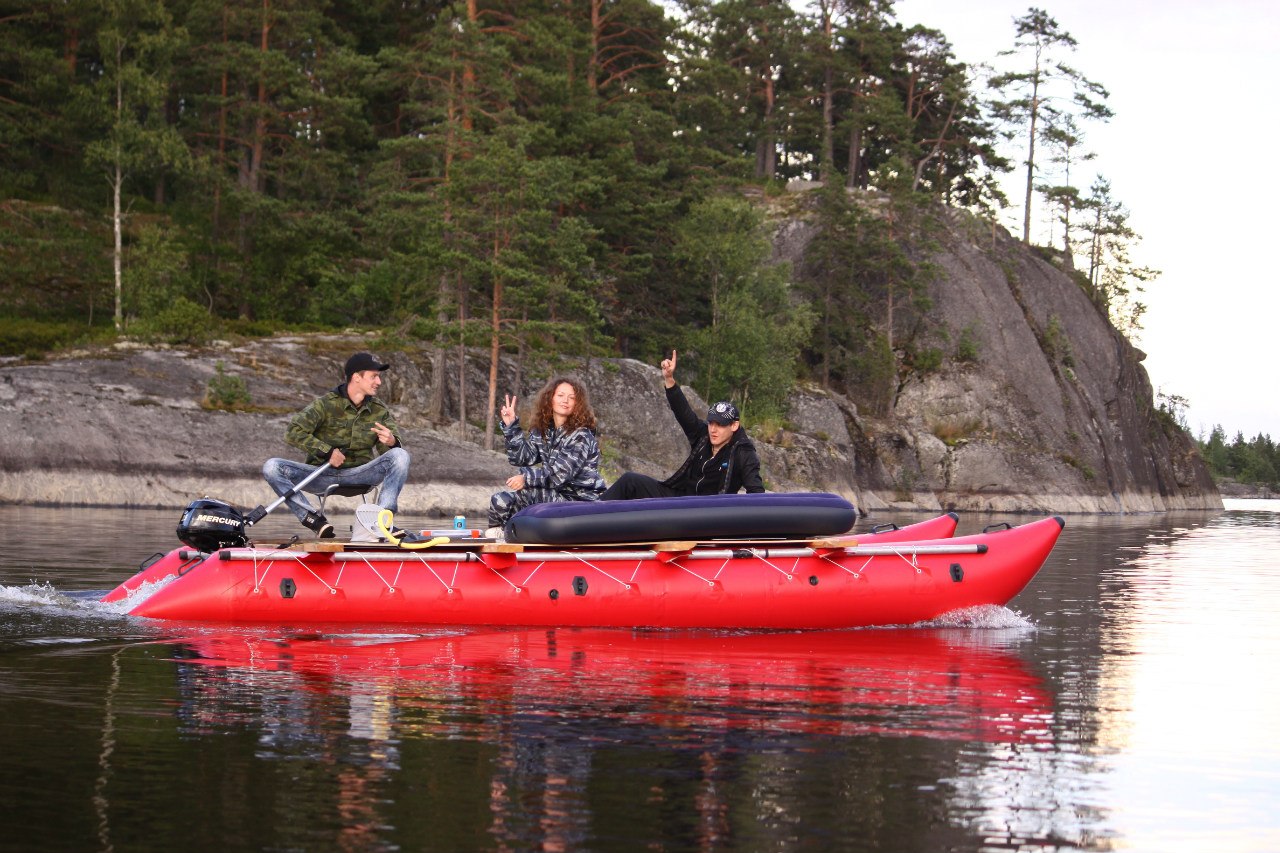

Ну наконец-то и я доделал кат. Испытания Ладогой прошли успешно.



[chumavik]

Ну наконец-то и я доделал кат. Испытания Ладогой прошли успешно.

Эх, мечты, мечты... )



[коля-лариса]

На выходных спустил на воду новую лодку - длинной 5 шириной 1.8 метра с НДНД.
Сделал малокилевой с небольшим тоннелем под водомет(Ямаха 50 с насадкой).

Основной материал - баджеровская ткань, перегородочная 620 Коли-Ларисина и фурнитура тоже их.

Хочу поблагодарить Колю и Ларису за обширную поддержку - от материально-технической, до морально-инструкционной , отдельное спасибо за то что заморочились с покупкой-пересылкой фанеры для транца.

Володя Дружище. Рады приветсвовать тебя.
Позволь Нам начать с поздравлений и благодарностей
Лодка вышла замечательная!!!.
С Удовольствием приняли участие в этом проэкте.
Рады что Наш скромный опыт и советы нашли применение. А наши совместные усилия дали такой хороший результат.

Немного по хорошему завидуем. У нас сейчас совсем нехватает времени на то чтобы закончить свою лодку. Будем стараться както успевать.
Ждем отчетов, фото и видео с испытаний.



[коля-лариса]

Ну наконец-то и я доделал кат. Испытания Ладогой прошли успешно.

Молодчина.!!! Поздравляем!!!
Вот что значит иметь НАМЕРЕНИЕ достичь цели.
Классный корабль. Хочеться узнать подробнее. размеры габариты.скорость и т.д



[коля-лариса]

Эх, мечты, мечты... )

Двое наших Новосибирских ребят построили парусный катамаран.
Получилось довольно прилично для первого раза. Коечто осталось немного подправить. Надеемся Выложат Фото.

Может от мечтаний пора переходить к действиям???
