Здравствуйте!Прежде всего хочу выразить благодарность топик стартерам,за
полезную тему.Вопрос самодельых надувастиков почему то не развит ни у нас, ни у них (за бугром).
В отличии от другого самостроя.
А теперь собственно вопрос:что представляет из себя баджеровская тряпка(не знаю какая у Вас плотность)?
Насколько крепкая на разрыв и адгезию,как держит воздух(не травит по основе),насколько толстый слой пвх
заливки?Если можно сделайте крупную фотку поперечного среза материала.



[Msmer]

Что значит нормальных нет?! Тут не кому ни чего не обязан выкладывать.
Вообще за какие такие заслуги?!
Может еще приехать и склеять
И чертежи готовой лодки с выкройки из журнала КиЯ то же есть, бери и клей.

Принцип построения я писал, и программы соответствующие названия выкладывал. Есть книга как строить в ручную.
В интернети по развертка учебных видео моря смотри не хочу, все надо наблюдечке с голубой коемочкой

По плавному крою можно все сделать в солиде

Материал с брджера нормальный, его лучше примни на 4м лодки, потому что он толстый и смысла маленькие лодки делать нет. Они получаются очень тяжелыми.



[Lodo4nik85]

Дорогие друзья извините если кого обидел.Просто не могу никак найти расчета в интернете-мне нужна только задняя часть баллона-тоесть круговая.А так у меня есть шаблоны многих лодок-дуговых и ломаных баллонов-только под транец.Приезжать клеить не надо-все умею сам-могу подсказать по многим вопросам по поводу склейки лодок.



[Vik51]

Msmer мне ваш ответ понятен. В частности про солид и программы ему подобные. Вы по ходу как то с этим связанны... Не думаю что всем необходимо изучение сие программ. Меня в частности интересуют более простые начертательные методы решения сие задач(некий опыт уже есть правда не совсем положительный...). А как их облегчить и автоматизировать это другой вопрос. Что скажете по этому поводу? Кроить и клеить не надо(а то совсем не интересно будет)! Надо лишь дать людям совет и направить в нужное русло! Кажется сие тема изначально для этого и создавалась или не так? А что на всё это скажут создатили сие темы???



[коля-лариса]

Добрый день.
Vik51 плавный крой мы пока не рассчитали, нет времени. Может Вы рассчитаете и выложите, было бы хорошо. По поводу направления сказано достаточно. Чертите вид сверху и вид сбоку по книге рассчитываете запасаетесь целлофаном и вперед.
Dim4ik_dz. Вы тему то читали? Дано два способа расчета. Если Вы не разбираетесь в программах, пробуйте по книге. (Мы делаем по книге. На компьютере тоже неумеем)Ну, а если не хочется прилагать усилия, поищите в интернете есть готовые чертежи (мы кстати давали ссылку).
Lodo4nik85. А Вас чем книга не устраивает?
Друзья мы приложили много стараний, чтобы собрать всю информацию с разных сайтов, перепортили кучу материалов, выложили фото и описание склейки, написали где ,что можно купить. Неужели этого мало? Давайте делиться опытом, информацией, фактами. А не просто брать, как из бабушкиного сундучка.
С Уважением. Николай. Лариса.



[Msmer]

Я вообще электронщик и к этим программам ни какого отношения не имею. Ютуб и гугля рулит наглядных видеороликов очень много.
Заводские раскройки мы выкладывали Говорили что и у вас есть, дак просим делитесь
А докладывать свои любительские выкройки смысла я не вижу. Просто по тому, что у вас по ним может не получится что то сделать, а в итоги окажется виноват только автор
На предыдущих 20 страниц такое русло было написано жуть, можно пособие уже с камент писать по постройки

Чтоб сделать правильную легкую лодочку, нужно четко понимать где ты ее будешь эксплотировать.
Для маленьких озер выше шестисотки не стоит применять пвх.
Среднии речки под мотор и длиной 360, ну это 850 и перегородки с 600.
ну и тд



[Vik51]

Николай и Лариса, спасибо за коментарий! Расчётом прямых цилиндрических деталей занимался как минимум ещё лет 10 назад. Помогал товарищу он клеил лодки из ПСН-6 и 10.Он человек от науки далёкий, но дело своё знал. Жалко было смотреть как материал отправляется в отходы. Предложил ему другой подход. Умная мысль пришла глядя в учебник черчения (тогда учился заочно в коледже...). Смысл начертатательного метода мне ясен. По поводу плёнки ещё тогда додумались! Спустя много лет идеи обрели новый смысл а тут ещё на ваш форум наткнулся и как говорится понеслось! Вот черчу... Эксперементы в плёнке ставлю! Но где то закралась ошибочка а головы свежей нет (тоже с временем проблемы...) да и подсказать не кому. Вот и задал вам вопрос на форуме. А на счёт бабушкиного сундучка это вы зря, даже в мыслях такого не было! Я человек со своими взглядами на вещи и потому мне чужих проектов и выкроек не надо! Ну а что наработаю и достигну тем и буду рад поделиться.
Msmer а я связист и что? Хочется сесть проги умные поковырять да времени не всегда на это есть. Понимания и представления более чем за 20 лет хождения по тундре и эксплуатации НПС, хоть отбавляй! А на счёт монускрипта задумайтесь всерьёз, вдруг внесёте что то новое в это русло! Да и вдруг потомки оценят!

С уважением, Vik51.



[коля-лариса]

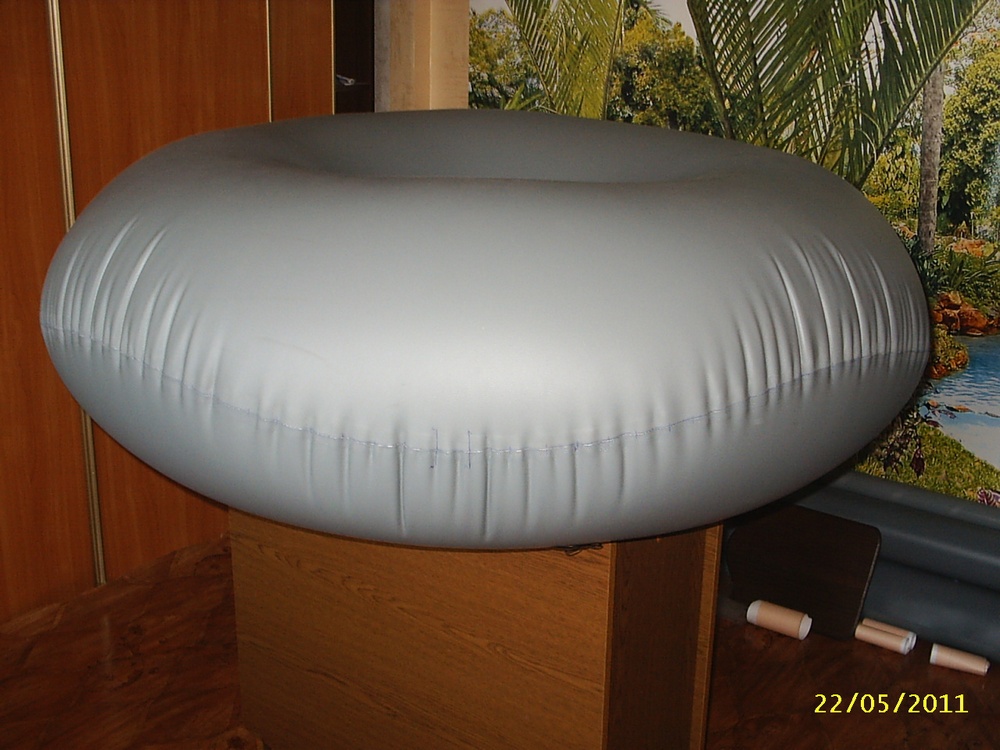

Переделали плюшку. Напомним что выглядело так. по внутреннему радиусу была пущена полоса пвх. По наружней простое соединение встык. Результат сильное коробление наружнего шва, появление больших морщин.

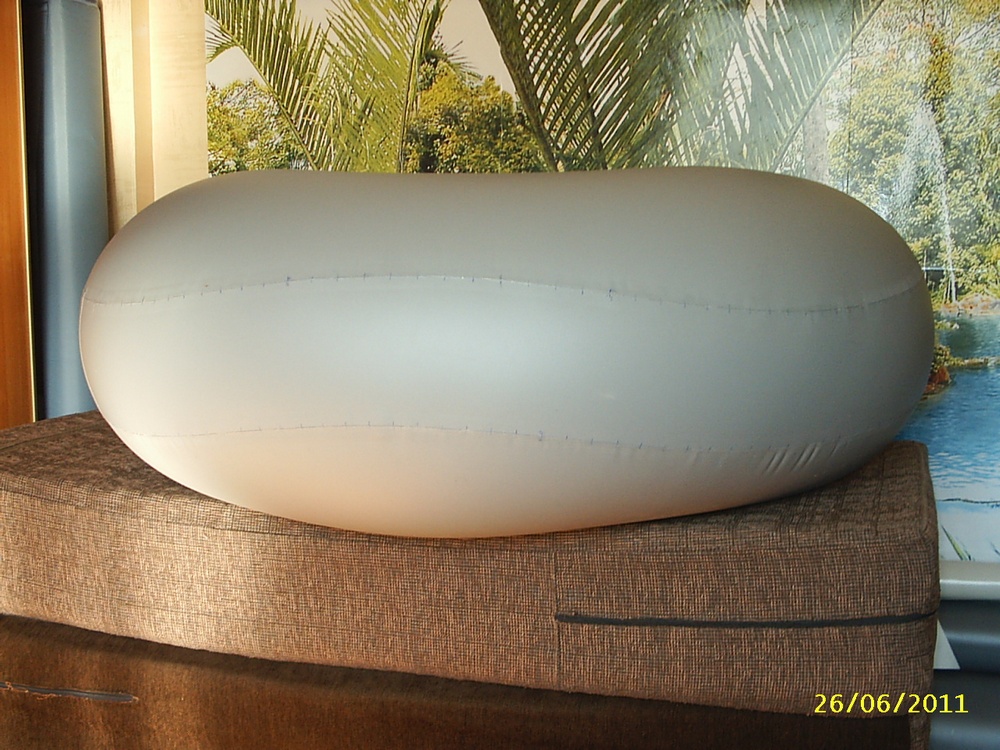

[коля-лариса]

Распороли наружний шов. Вставили полосу по всему внешнему радиусу шириной равной внутренней. Морщины разгладились при давлении150м. бар. но коробление шва неисчезло. Возможно причина в том что использован армированный пвх. Как и в обычной ткани здесь присутствует разница в поперечном, продольном растяжении а также по диагонали.
Возможно просто изначально спроектирован неверно сам крой. хотя внешний вид и стал лучше. Под чехлом видно небудет.
Какие будут мнения. Господа самодельщики?



[lakales]

Могу предположить что для таких бубликов,нужна преднатянутая тряпка,у которых коэффициент растяжения по основе и утку, одинаков.



[kipet]

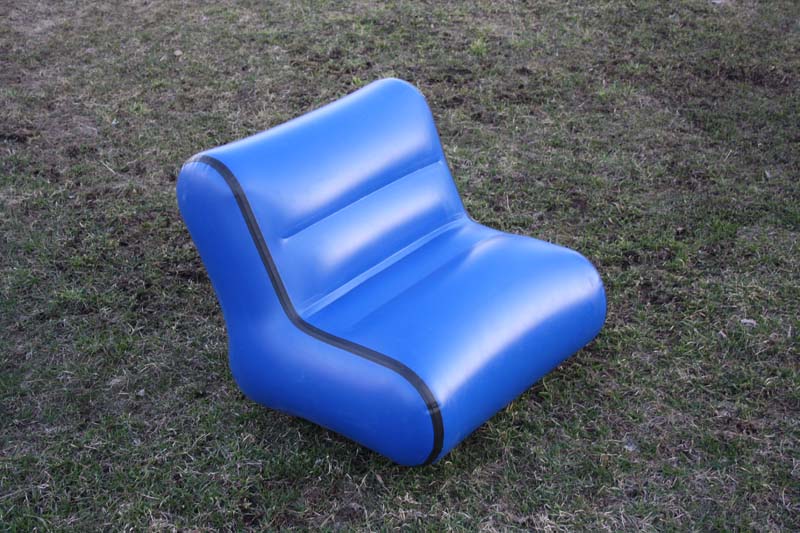

Здравствуйте Николай и Лариса, и привет всем форумчанам, которые не безразличны к изделиям из ПВХ. Николай, я- Игорь, который недавичи нашёл вашу информацию и фото в "Мир тесен", спасибо что пригласили меня на этот форум. Прочитав эту ветку уже появились некие соображения и планы, но пока вопрос о теории и програмном обеспечении. Вижу что в основном используеться "T-FLEX 3D", но и про "compas 3D", и о "Plate'n'Sheet Development" речь шла. Подскажите какой проще пользоваться без ошибок в расщёте? Для начала хочу, используя тентовый материал, научиться работать в ПВХ, сделать небольшое надувное кресло для своей любимой "Лисичанки" вот такого типа

Может есть какие соображения по конструкции? Спасибо.



[Dim4ik_dz]

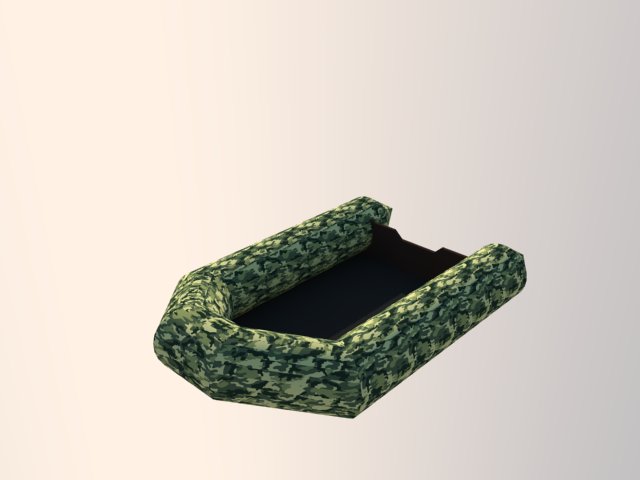

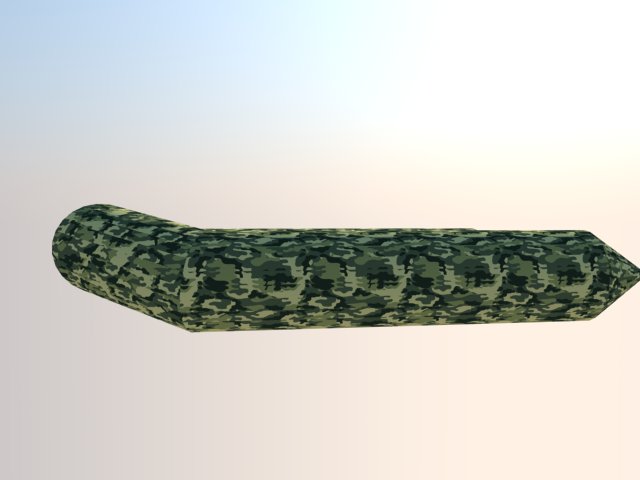

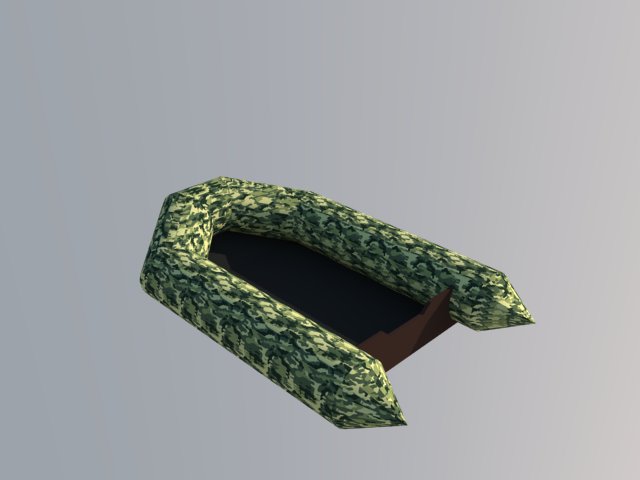

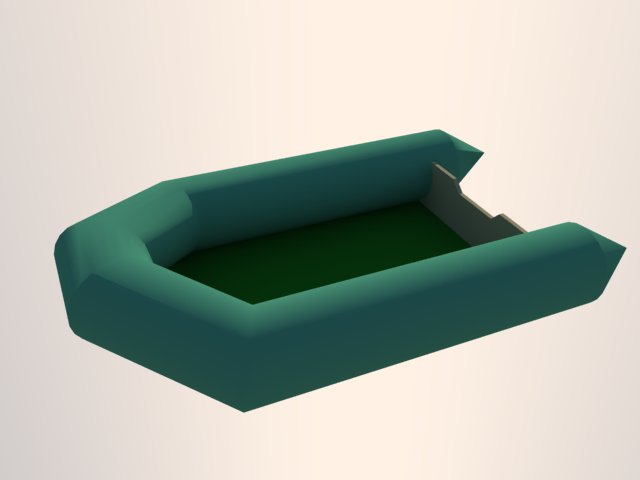

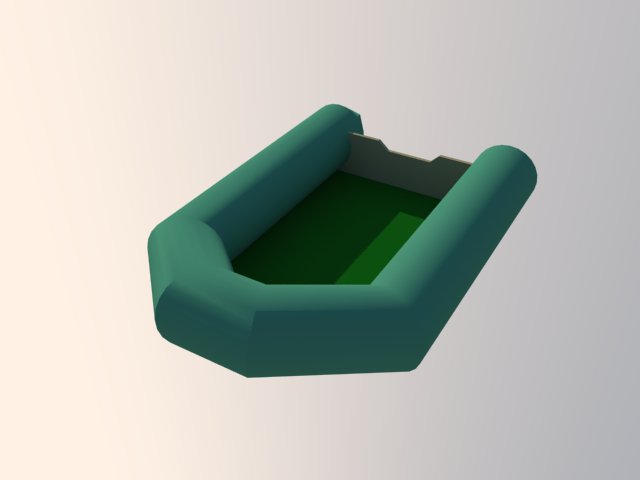

кому Надо могу простенько но точно по выкройке сделать любую модель лодки и всего что сней связано !



[Msmer]

Тут кому надо все могут сделать
Качество работы по модели лодки в 3D не оценишь :lol:



[коля-лариса]

Здравствуйте Николай и Лариса, и привет всем форумчанам, которые не безразличны к изделиям из ПВХ. Николай, я- Игорь, который недавичи нашёл вашу информацию и фото в "Мир тесен", спасибо что пригласили меня на этот форум. Прочитав эту ветку уже появились некие соображения и планы, но пока вопрос о теории и програмном обеспечении. Вижу что в основном используеться "T-FLEX 3D", но и про "compas 3D", и о "Plate'n'Sheet Development" речь шла. Подскажите какой проще пользоваться без ошибок в расщёте? Для начала хочу, используя тентовый материал, научиться работать в ПВХ, сделать небольшое надувное кресло для своей любимой "Лисичанки" вот такого типа

Может есть какие соображения по конструкции? Спасибо.

Игорь здравствуйте. Рады видеть Вас
Кресло прикольное. Попробуйте еще вот это кресло. Форма очень понравилась. В Питере делают. Расчитывать полегче. Да и на наш взгляд форма поудобнее.
По постройке чертежей на компьютере нечего подсказать к сожалению. Расщитываем постаринке.по формулам. Линейка, карандаш, бумага миллиметровка. Нам так больше нравиться.

Появяться еще идейки, поделимся



[kipet]

Попробуйте еще вот это кресло. Форма очень понравилась. В Питере делают. Расчитывать полегче. Да и на наш взгляд форма поудобнее. Появяться еще идейки, поделимся

Да, форма удобная и парусность поменьше будет. Вот только со временем не дружу. Успел только посмотреть что есть у меня несколько банеров с разной плотностью. Та что "похудее" наверное пойдёт как учебный, но если удасться то использую по назначению. Вот с клапанами проблема, пока не нашёл.



[коля-лариса]

Вот здесь посмотрите. У них фурнитура, клей.
http://www.borika.net.ua/index-5.html



[Wladislav1]

Ребята ! Поможите надо дно надувное на нимаран 320 кто может изготовить, реально ли это? если реально то сколько будет стоить и весить?



[prank]

Влезу как неспециалист:
-Конструктив НДНД много сложнее конструктива баллонов с перегородками.
-Сделать можно фсе.
-Стоить при несерийной технологии будет раза в 2-3 дороже серийной лодки с НДНД (может и больше)..
хотя если людям, которые возьмуться за такую задачу будет интересен процесс... но это нечестно по отношению к их затратам времени и ресурсов..
Все есть ИМХА.



[lakales]

Ребята ! Поможите надо дно надувное на нимаран 320 кто может изготовить, реально ли это? если реально то сколько будет стоить и весить?

проще продать пойолку и купить того-же Солара.Изготовить новое днище нднд, выпороть старое,вклеить нднд,поменять транец,имхо купля-продажа дешевле получится.Надувные вкладыши-порно имхо.



[Msmer]

Влезу как неспециалист:
-Конструктив НДНД много сложнее конструктива баллонов с перегородками.
-Сделать можно фсе.
-Стоить при несерийной технологии будет раза в 2-3 дороже серийной лодки с НДНД (может и больше)..
хотя если людям, которые возьмуться за такую задачу будет интересен процесс... но это нечестно по отношению к их затратам времени и ресурсов..
Все есть ИМХА.

Согласен на все 100
