Самодельные лодки из ПВХ

[moto.gad]

Покурил поиск. Вопрос снят http://my-files.ru/l13dgd по креслу. Полная выкройка



[morfiy]

Прошел еще один год. Можно подвести промежуточные итоги. Кто то жмет на "спасибо", а значит кому то в пользу мои посты, пусть хотя бы и раз в год пишу.
Лодок в этом году не делал. Всё свободное время уходило на матрасы. Вообще тема очень понравилась рыбакам сплавщикам. Это такие люди которых, у нас в Сибири, забрасывают в тайгу, а затем они несколько дней сплавляются вниз по реке. И рыбачат. Сидеть три-четыре дня на деревянной банке неудобно(попа затекает и спина болит). И сплавщики годами использовали "китайские" туристические матрасы

Но там очень много минусов - ткань "нежная", все время проколы, порезы; сидишь на полу, рыбачить не удобно и т.д. Сейчас же появилось огромное кол-во надувных изделий из пвх, кресла, сидушки, надувные банки... Но все как то не подходило. Кресло надувное, например, занимало пол лодки, а у каждого сплавщика еще большой рюкзак с вещами на несколько дней. Короче, мы придумали нечто универсальное ))). Из ПВХ. На чем удобно сидеть несколько дней (спина и попа говорят спасибо). На этом же удобно спать в палатке. Это же изделие не боится промокнуть и его не надо вечером сушить у костра перед вносом в палатку. И вообще оно же из ПВХ, поэтому можно полежать на нем у костра вечером, даже если на камнях. Шкурка то толстая, не как у китайцев.

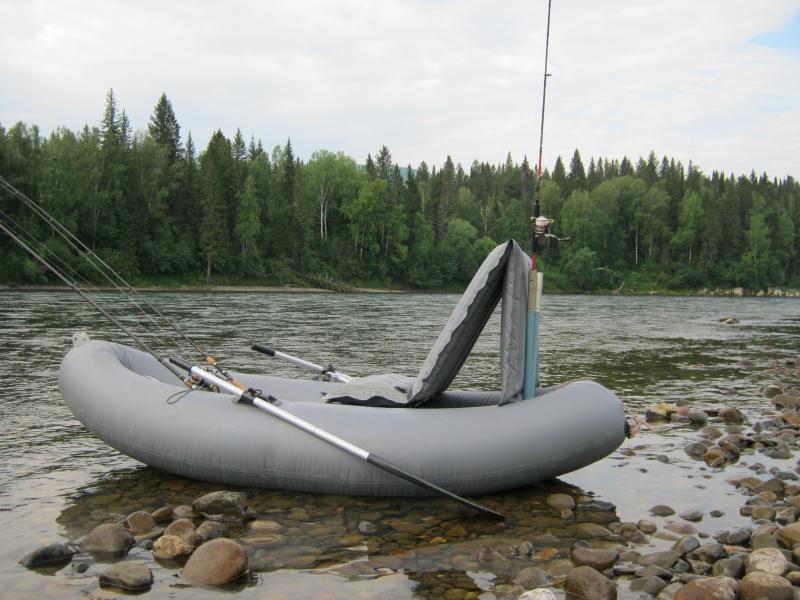

Устанавливаешь на лодку, приспускаешь подушечку почти до конца, а когда готовишь ко сну, наоборот, подкачиваешь подушечку. И подкачиваешь тем же насосом от лодки. Ведь клапана такие же как на лодке. Два клапана, один на матрасе, второй на подушке.

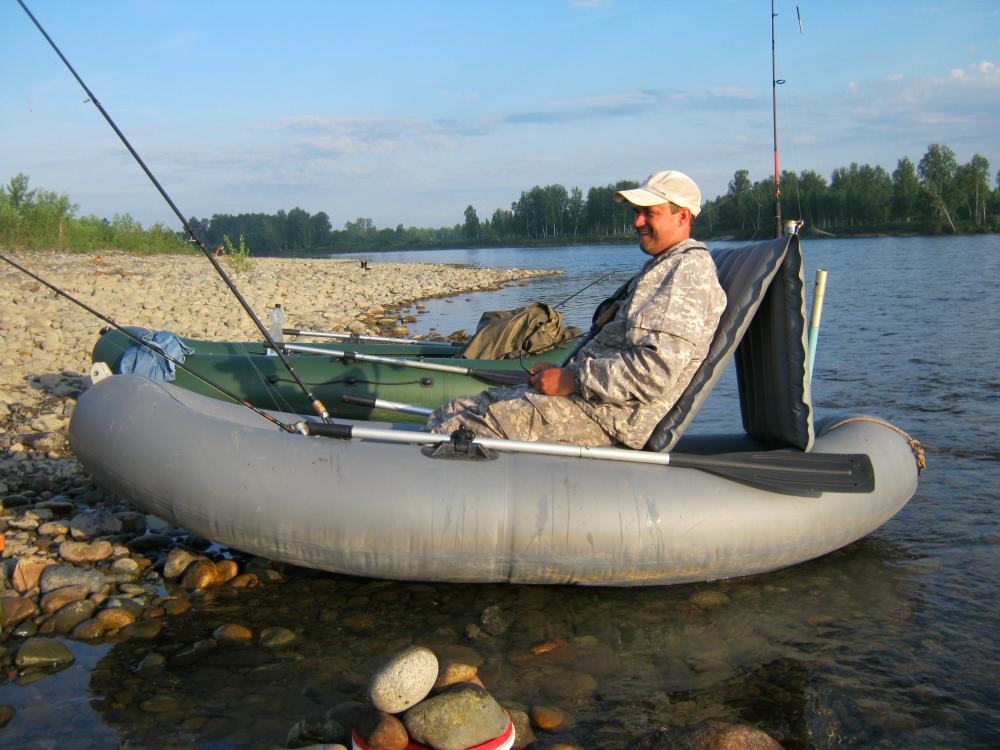

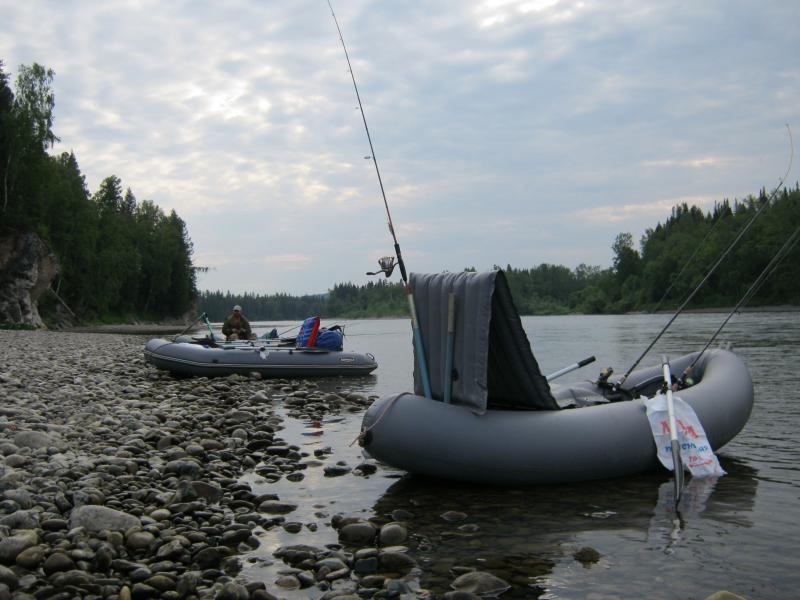

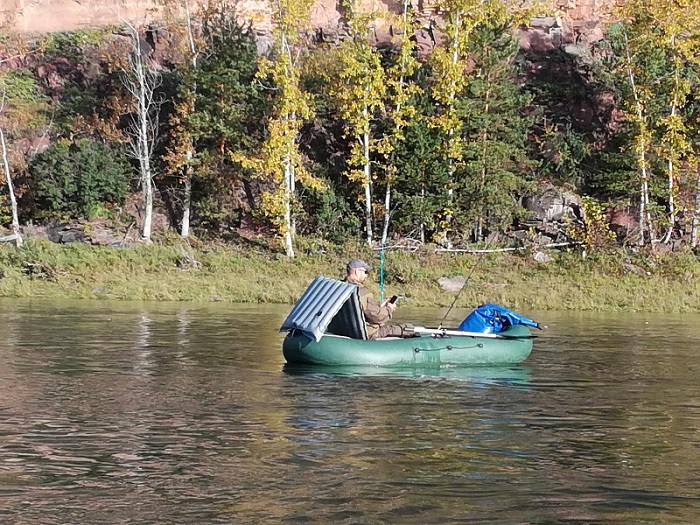

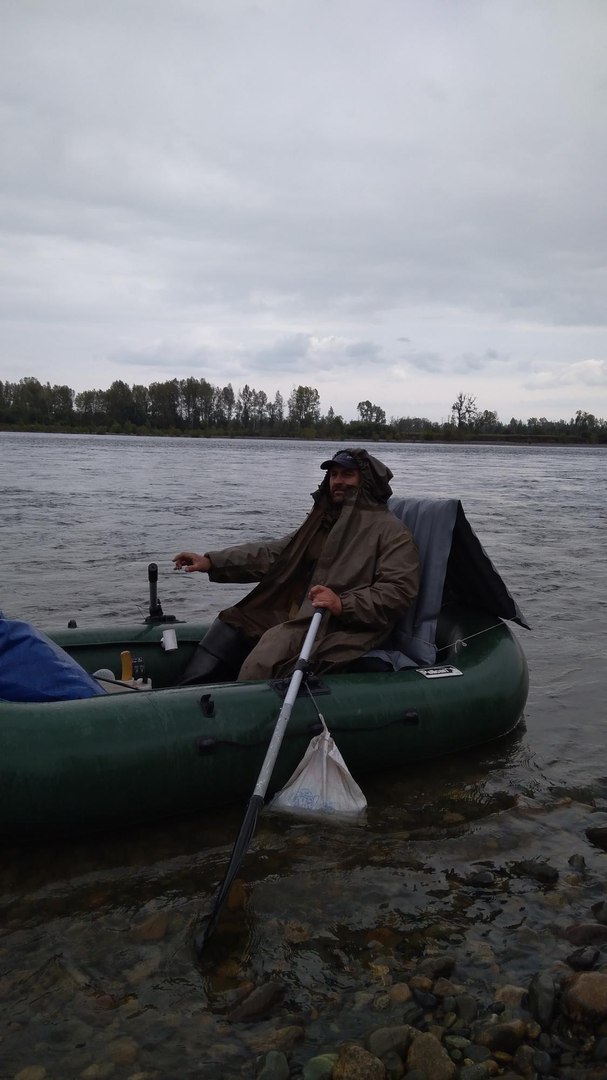

В общем рыбакам пришлось по душе изделие. Сделал своим друзьям, потом знакомым, потом знакомым знакомых. Так и пролетел сезон, и ни одной лодки новой не сделал ))) Ниже несколько фото. Матрас и подушка делаются по принципу НДНД потом склеиваются друг с другом. Крепиться на лодку по разному, вот например в этом видео виден один из способов (см с 3.50)
Ну вот как то так. Если будут вопросы, отвечу, сейчас со временем посвободнее.
Всем НХНЧ и до встречи на рыбалке



[Вадим.В]

Матрасы надувные ,времён СССР таким образом превращались в кресла,там даже отдельно в комплекте ремешки с крючками шли,



[andrey501961]

Алексей,понравилась твоя лодка и хотелось бы повторить ее,ты писал об ошибках при изготовлении ее ...хотелось узнать подробнее плюсы минусы этого изделия ....с ув Андрей Воронеж...



[Львович]

Алексей,понравилась твоя лодка и хотелось бы повторить ее,ты писал об ошибках при изготовлении ее ...хотелось узнать подробнее плюсы минусы этого изделия ....с ув Андрей Воронеж...

Минус тут скорее всего дно высокого давления - Аэрдек. Подумай как заменить его на второй "передний" транец и тогда лодке цены не будет....(будут вопросы пиши )



[morfiy]

Алексей,понравилась твоя лодка и хотелось бы повторить ее,ты писал об ошибках при изготовлении ее ...хотелось узнать подробнее плюсы минусы этого изделия ....с ув Андрей Воронеж...

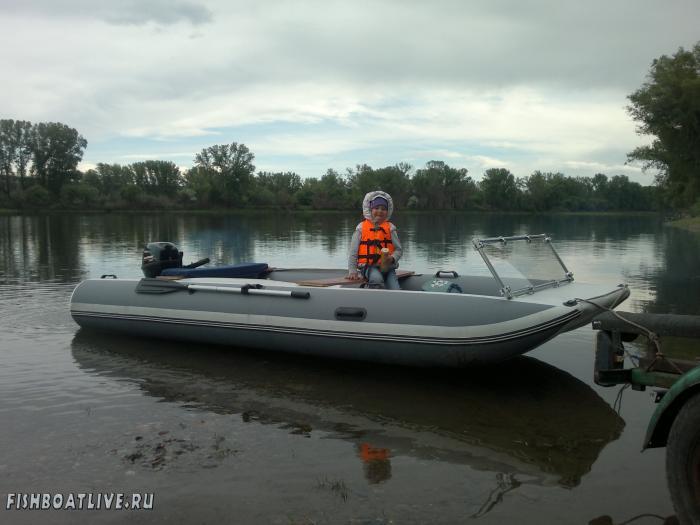

Привет! Вот видос совсем недавно ребята сняли: https://www.youtube.com/watch?v=DLf6FalCJtU Живая еще. Хотя повело баллоны смотри, и браконьеры нападали, резали все четыре отсека (домой добирался на дне, а оно кстати не "аэрдэк", а нднд). Баллоны изогнуло по двум причинам. Первая, по низу хорошая броня приклеена. Вторая, это то что я первое дно на этой лодке срезал, делал второе дно, вклеивал. Все эти работы со стороны дна, а сверху как была 750 ткань так она и осталась, вот и "подрастянулась" со временем. В лодке два транца, в носу лодки еще один, там получается очень удобный бардачок непромокаемый никогда. У меня в него влазит палатка, спальник и еще какие то вещи(вот тут видно https://youtu.be/Iti45u1p5Mg?t=29s).
Самый большой плюс в том что я научился после этой лодки делать нормальные лодки разные.
И еще про минусы тогда:
- из за разных поделок переделок, переклеек, экспериментов, браконьеров, лодка весит сейчас черте знает сколько, она не сворачивается вообще, храниться и катается на телеге.
- все хочу сделать себе другую. А как сделаю, эту просто выкинуть придется, никому она не нужна же. И это большой минус, я считаю.
- из за конструкции баллонов нужно делать дно побольше (в вертикальной плоскости). Ну т.е. дно должно существенно так выпирать снизу, и ехать лодка должна на дне. И если не так, то лодка носом притормаживает именно баллонами. Я поэтому и переклеивал. Первый вариант шел как катамаран, если в лодку садилось три-четыре человека.
В общем и целом не о чем не жалею, и конечно же спасибо что в свое время мне попался и этот форум в том числе.
Всем привет.



[Львович]

Дно можно и не утолщать , а раз есть передний транец - вставить 2 продольные распорки они удержат лодку на плаву даже если все спустить....
https://www.youtube.com/watch?v=9rYA8ryhFP0



[Babai74]

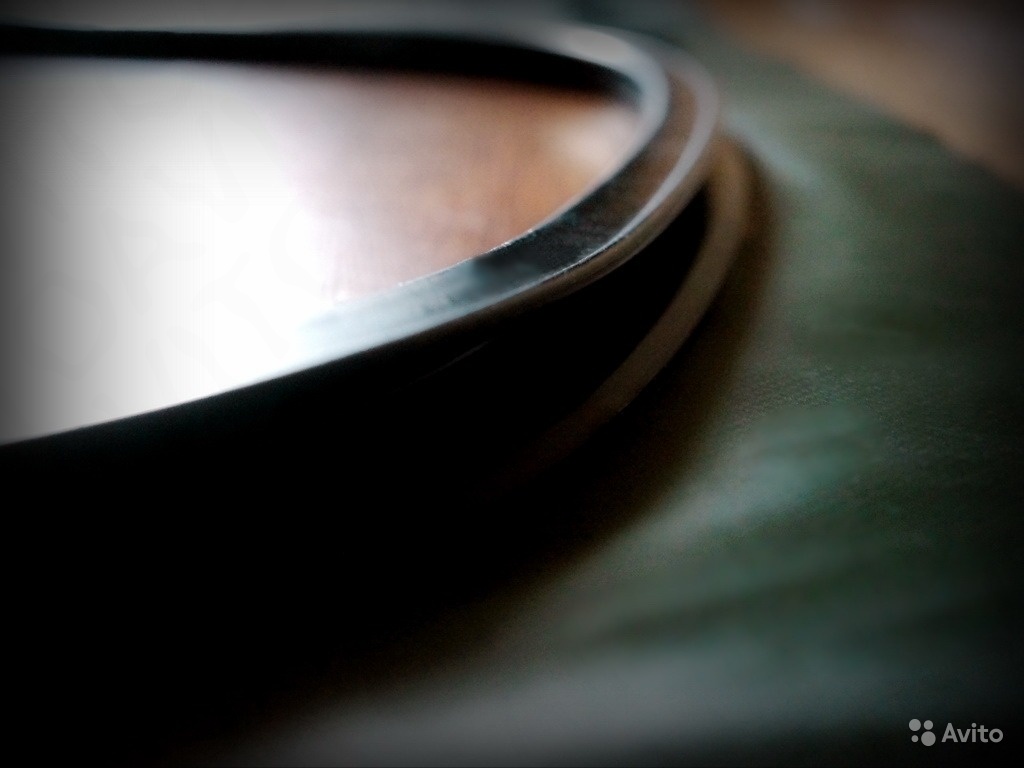

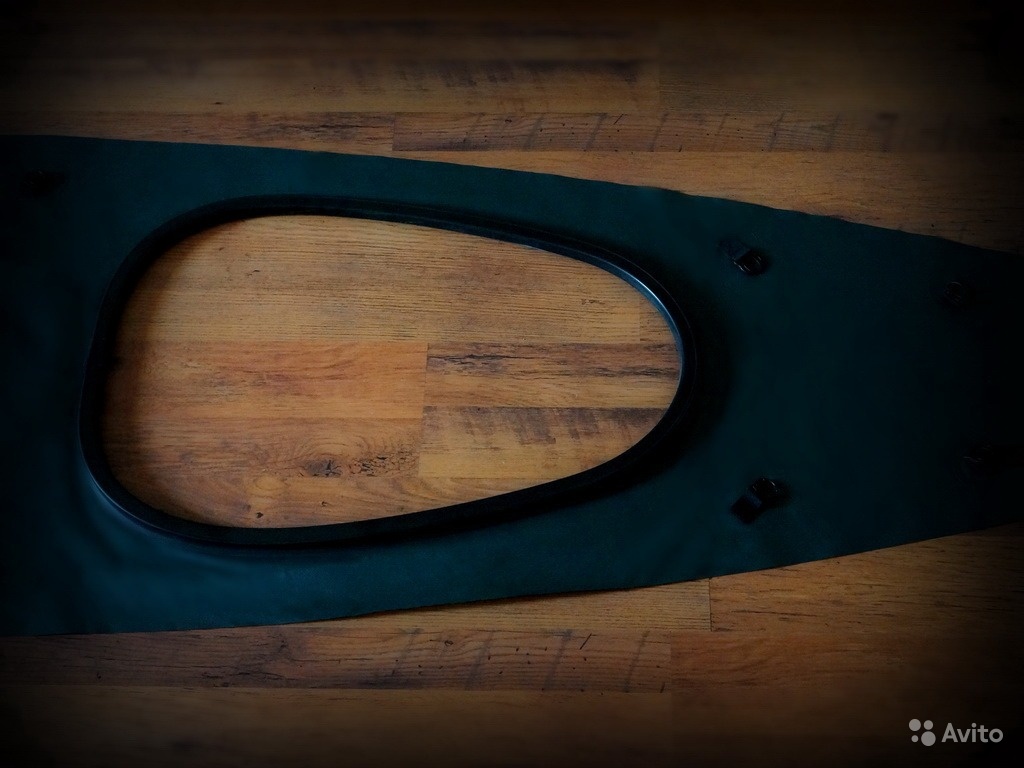

Здравствуйте подскажите пожалуйста что за профиль клеится на фартук для крепления юбки или заглушки?



[Babai74]

Ещё



[moto.gad]

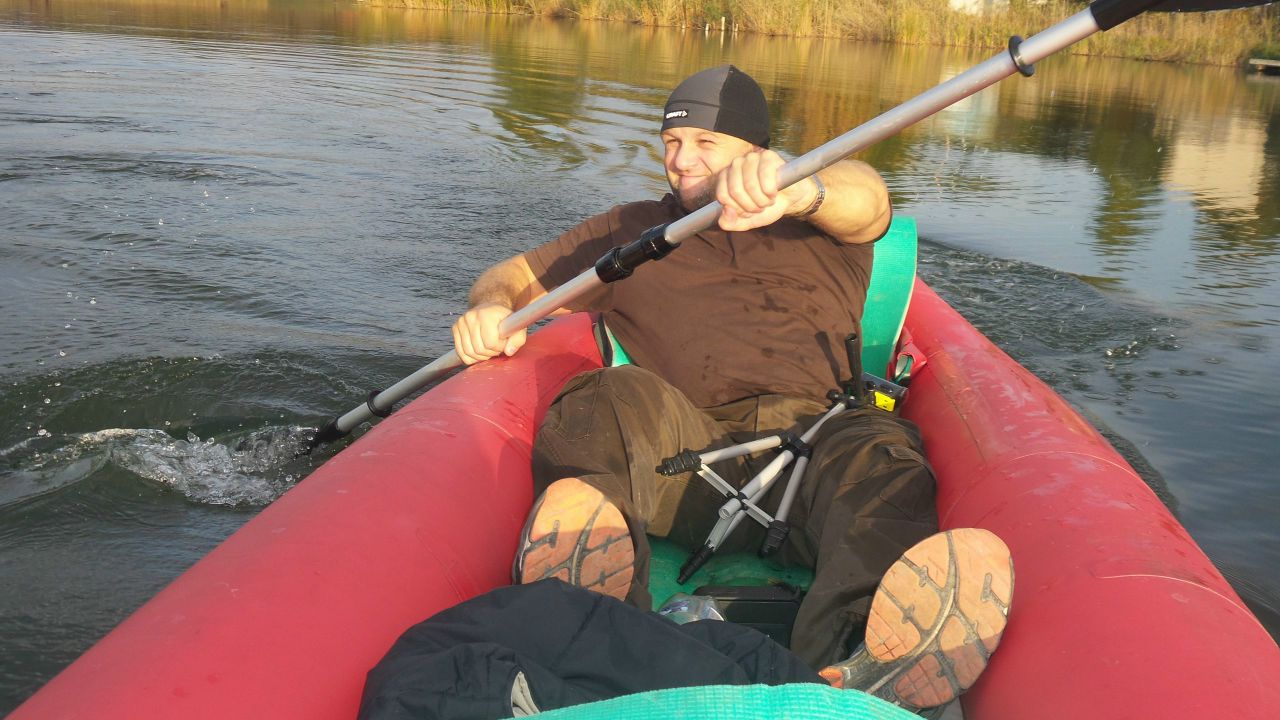

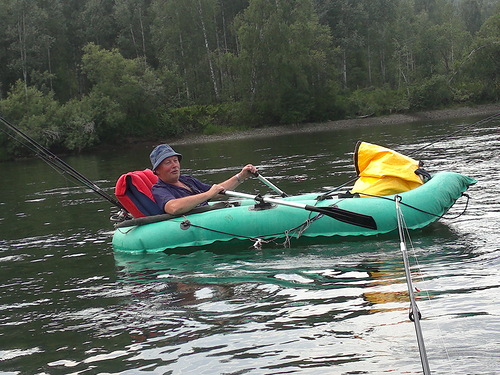

Доброго времени суток. Испытал своё чудо строение. Архинеудобно грести, руки высоко поднимать надо, по балону елозишь при гребке когда расслабишься иль устанешь. Не очень, мокнешь и лента местами проклеена, можно все 4 ногтя оставить ;D .
для наглядности https://pp.userapi.com/c840237/v8402373 ... VsGCjw.jpg
Нарыл чертёж надувных кресел. Да вот смотрю на него как баран и не могу посчитать расход ПВХ. Сижу, думаю: как я посчитал так точно ПВХ на лодку, с расходом на перегородки НДНД ???
Примерно прикинул - 4 квадрата на кресло, без учёта полос склейки. Два креслица 8 квадратов, чёт не ожидал такой цифры

Может кому не тяжело прикинут ? Сколько квадратов на сидение надо ? С меня чертёж с размерами, думаю многим пригодится . Спасибо .



[Timmax-44]

У меня из рулона ткани получается 50 кресел , 109 м2 /50 получаем на кресло 2.18м2
Но это в условиях раскройки всего рулона , единичный вариант и правда около 4м2 обойдется.
Да и вообще дороговато оно выходит , 1500р слишком муторная работа с ними



[moto.gad]

думал буду клеить кресло , посчитал по чертежу. в чертежах 600мм ширины, надо заужать конструкцию кресла, пространство под кресло всего 450мм . Получается узкая конструкция, как она сказалась бы на седалищных свойствах неизвестно . Заказал литкрос , ликпаз и четыре неповоротные уключины Байдарка тихо превращается в лодку



[morfiy]

Господа самодельщики! С наступающим всех! Побольше Вам дней на рыбалке!



[Львович]

Первых три без проблем - с последним перегнули.....



[chehbos]

а Коля и Лариса живы? Дай бог им здоровья. У них все нормально? Что-то очень давно не видно было на форуме. У них вроде был свой сайт, может подскажет кто.



[Львович]

а Коля и Лариса живы? Дай бог им здоровья. У них все нормально? Что-то очень давно не видно было на форуме. У них вроде был свой сайт, может подскажет кто.

На Первой странице первое сообщение , телефон Коли и Ларисы - он рабочий позвони и сам спроси.



[dronvolgograd]

Привет кораблестроителям. Ни у кого тут не завалялось квадратов 15 ткани плотностью 1200. Хочу моторку склеить. А рулон покупать не охота. Могу купить у Вас или поменяться на мирасол корейский 800.



[Львович]

!200 вряд ли найдешь ... в России ее не возят на сколько мне известно, 1100 это максимум мирасоловский - у немцев 1050 мехлер. Зачем такие изыски забронируй лодку 2000 броней и ровняй коряги......



[dronvolgograd]

Лодочку хочу склеить длиной 3,4 метра, боюсь ткань рваться будет. Вот и хотел покрепче купить. А на дно я уже у друзей кровельный пвх "выцыганил" он толстый, им бронировать буду.



[moto.gad]

это чё у вас за баркас будет ? Или речными порогам на 50 сильном моторе подниматься планируете ? По 500 км :shock:
