Самодельные лодки из ПВХ
- Автор темы коля-лариса
- Дата начала
viancheslav1
Новичок
Спасибо. Вроде понятно ,но не понятно). Я делаю развёртку половины баллонов, потом зеркалю. Но после того как мы сделали любой стык баллонов пусть в горизонтальной плоскости то в месте стыка как бы срез баллона уже будет элипсный. Так вот этот элипсный стык(в нашем случае у носа) Надо ещё и изогнуть градусов на 15 в верх. Я попросил автора одного канала помочь и он снял видео как это сделать в солиде, но как сделать развёртку с проэкционными линиями и он не знает. Мне бы идеальным был вот такой способ ,чтоб карандашом можно было начертить https://www.youtube.com/watch?v=nheqP8C8hsc&t=262sЛьвович сказал(а):
Кто то может помочь ?

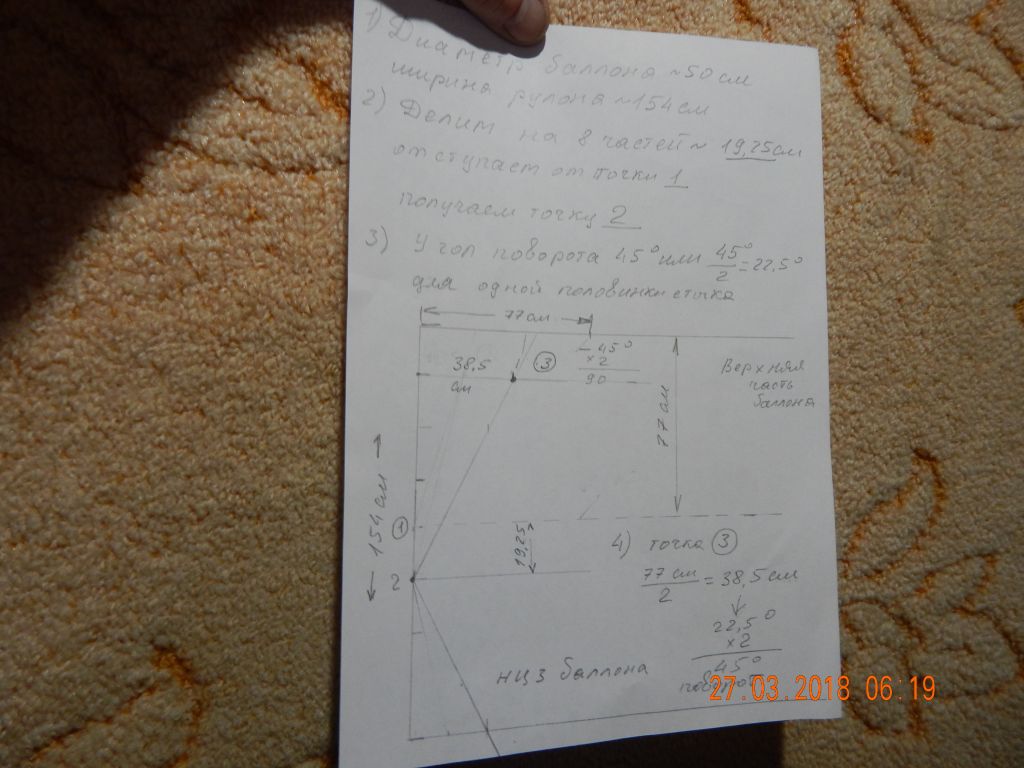

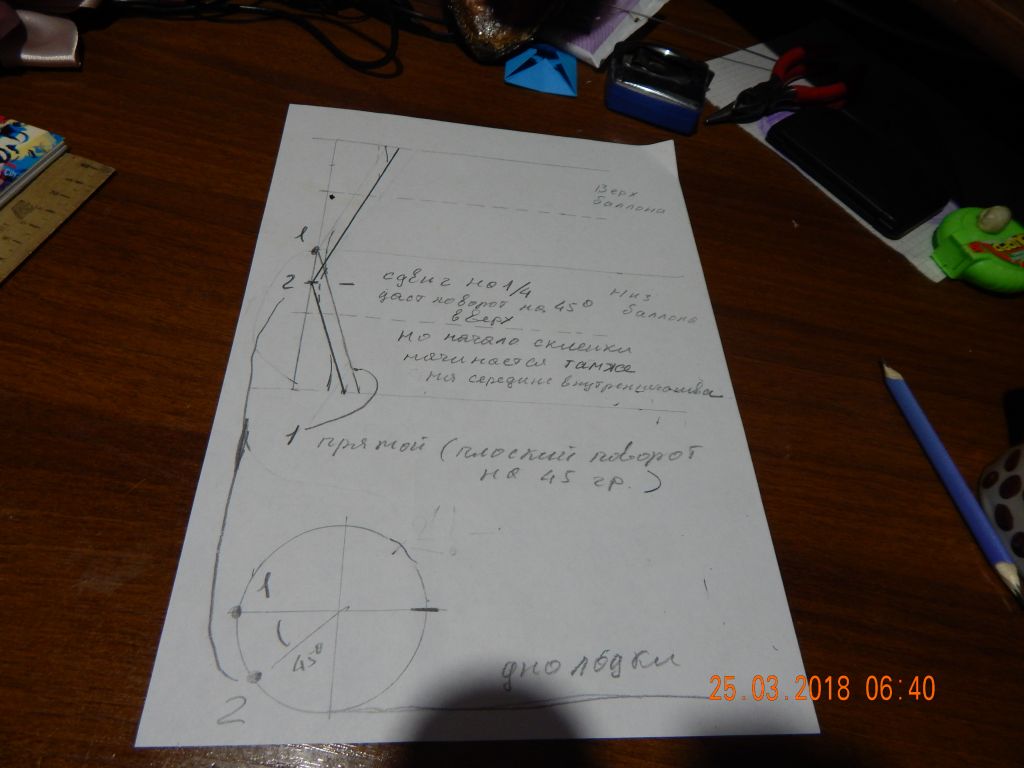

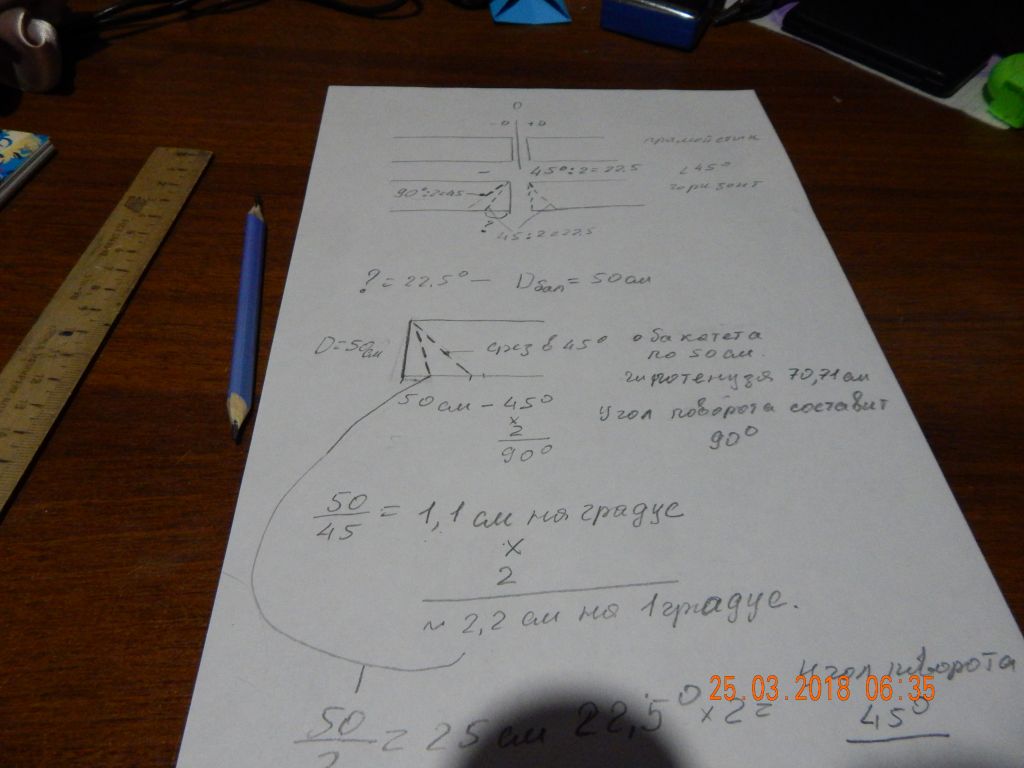

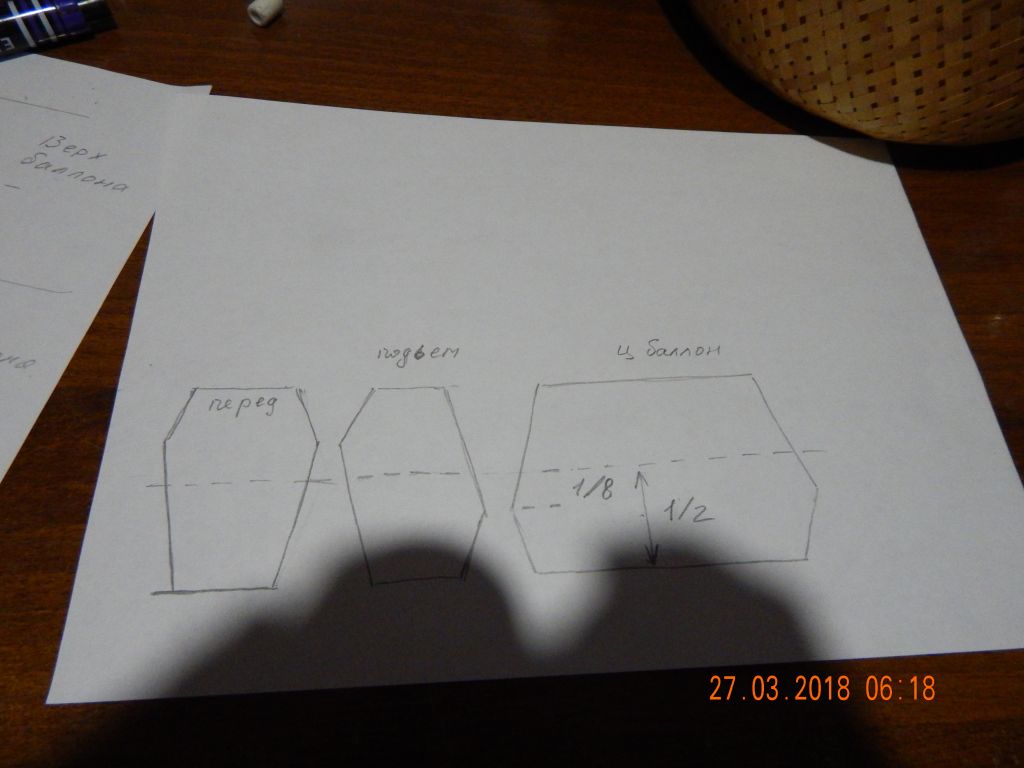

Перестань смотреть видео 1. Сделай выкройку из ватмана как я показал 2 . Ответную короче в три раза 3 и на ней сделай лекало под шов также со смещением 3 . Склей обе части по отдельности и основной баллон расположи чтобы шов был на середине высоты.... когда приложишь короткую часть все станет понятно 4. А как нарисовать эти кривые карандашом я покажу сегодня вечером........
viancheslav1
Новичок
Да. Будет к стати. А то честно говоря я не до конца понял ваш эскиз.Львович сказал(а):
нигрол
Новичок
Приветствую коллеги.Поизучав тему,решил ,что сам не склею ни лодку,ни да же баллон.Помогите пожалуйста.Нужно 2 баллона диаметр 300мм,длина 3метра.клапана для накачки,законцовки любые самые бюджетные.
viancheslav1
Новичок
Да спасибо.Я был на 141с. Но мой вопрос она решить не помогла. Мне всего лишь кто то бы рассказал как строится развёртка вот этого места. Было бы большое спасибо. При том что как её согнуть по горизонтали я знаю, а вот в верх промблема блин).Львович сказал(а):
Вложения
-
viancheslav1
Новичок
Спасибо! Буду пробовать потом отпишусь.Львович сказал(а):
moto.gad
Бывалый рыбак
- Регистрация
- 26.02.2017
- Сообщения
- 49
БАЛЛОНЫ для чего нужны ? Катамаран, паром, баржа ? Вам может сюда ? --- http://gik.fordak.ru/index.php?board=16.0нигрол сказал(а):
Доброго времени суток.

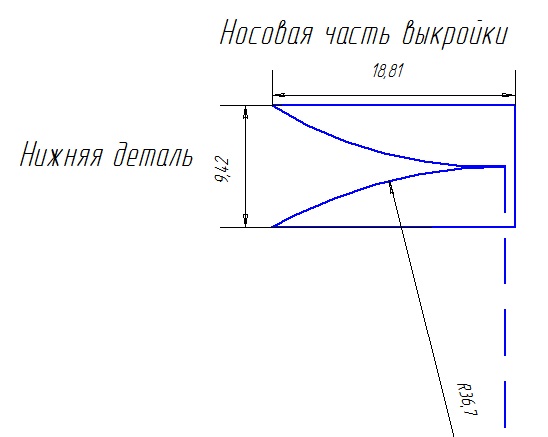

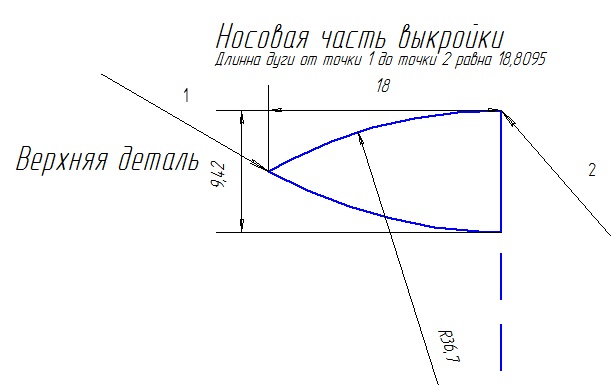

Может кто подскажет, как математически вычислить разницу в длине этих деталей? Склеил модельку из пленки, разницу в длине получил, но не уверен что она точная и эта неточность не выстрелит при склейки балона. Длина этих двух деталей у меня в развертке одинаковая, 1,5 метра. Разницу в длине буду компенсировать вставкой в нижнюю часть цилиндрической части балона, идущей за носом. Изображения частей носа честно взял на ресурсе http://gik.fordak.ru/index.php?topic=11034.0
Спасибо.
Может кто подскажет, как математически вычислить разницу в длине этих деталей? Склеил модельку из пленки, разницу в длине получил, но не уверен что она точная и эта неточность не выстрелит при склейки балона. Длина этих двух деталей у меня в развертке одинаковая, 1,5 метра. Разницу в длине буду компенсировать вставкой в нижнюю часть цилиндрической части балона, идущей за носом. Изображения частей носа честно взял на ресурсе http://gik.fordak.ru/index.php?topic=11034.0
Спасибо.
Вложения
-
1.jpg -
2.jpg -
нигрол
Новичок
БАЛЛОНЫ для чего нужны ? Катамаран, паром, баржа ? Вам может сюда ? --- http://gik.fordak.ru/index.php?board=16.0 [/quote]
лодка малютка3,на днях приедет допсекция,получится 270см кокпит а на борта баллоны,безопасность остойчивость,грузоподъёмность увеличить и на рыбалку.
[/quote]лодка малютка3,на днях приедет допсекция,получится 270см кокпит а на борта баллоны,безопасность остойчивость,грузоподъёмность увеличить и на рыбалку.
scliff_jew
Новичок
- Регистрация
- 31.03.2018
- Сообщения
- 2
freeland сказал(а):Приветствую всех любителей большей воды. Имея большое желание самому построить надувную лодку, в сильном порыве и ускоренном режиме, была изучена программа т-flex 11. За сутки моих стараний, вот имею такой результат
2. И еще вопрос: Не сильно ли я нос поднял на 140мм и не длинноват носовой баллон?(его внутренняя длинна 640мм, а по наружным носовым углам 1200мм, корма 1840мм, общая длинна 3650мм, диаметр 470мм) мотор Вихрь-30. Баллоны к носу чуть меньше в диаметре. Хочу сделать труба в трубе. Торцы баллонов сделать лучше конусные или скошенные к низу, но какие углы и длину, и отверстие под конус диаметр. Вот столько у меня вопросов и наверное еще не все

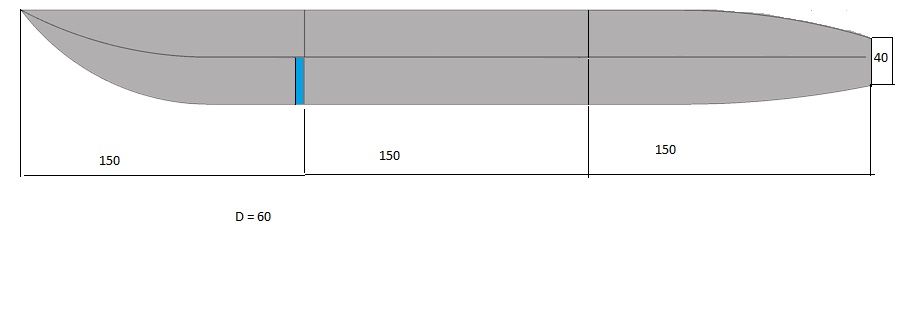

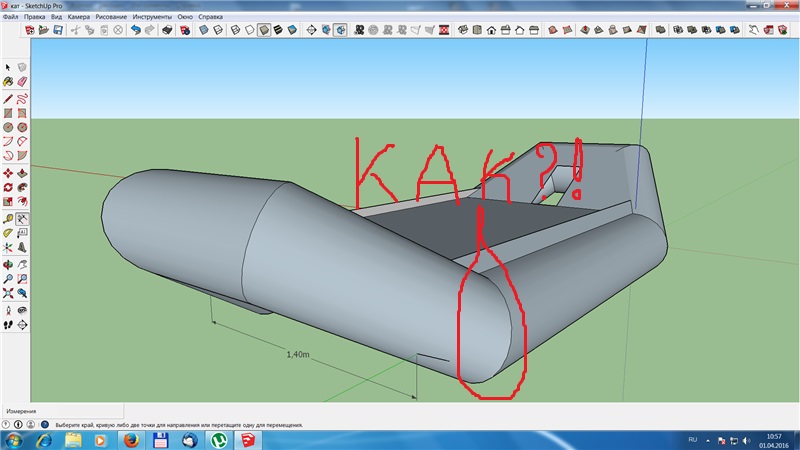

Господа, помогите с разверткой вот таких баллонов? я знаю, что из листового материала получить такой баллон не возможно, надо разрезать его вдоль на две части, но как это сделать в Т-ФЛЕКС? если кто нибудь знает помогите пожалуйста, буду примного благодарен.
scliff_jew
Новичок
- Регистрация
- 31.03.2018
- Сообщения
- 2
viancheslav1 сказал(а):
Вот ответ на Ваш вопрос.
https://www.youtube.com/watch?v=MAzTR3b ... e=youtu.be
Добрый день. Подскажет кто магазин в Новосибирск/бердске где можно купить подобный концевик на баллон? https://bummart.ru/catalog/konus_dlya_lodok_pvkh/kontsevik_na_buli_ser/. До этого брал концевик с верфи успенских, но так как выкройка изменилась, он не подходит.
Спасибо.
Спасибо.
