Самодельные лодки!

[Alex-177]

Я делал товарищу маленький проектик для раскладной лодки (можно и не раскладной,) для перевозки в коротком багажнике буханки, в сложенном виде габариты 1200х1100х550 ... Обводы почти как Джонбот

А какой программой пользовались? Выдаёт развёртку обшивки с размерами?



[Vecchio]

... А какой программой пользовались? Выдаёт развёртку обшивки с размерами?

Добрый день!
Программа Carene 2005. Выдает много-много цифр (плазовые координаты) и горизонтальные развёртки днища, бортов, транцев и шпангоутов. Чертежи в формате dwg, читаются в программах AutoCad или DWGsee. В обеих программах есть функция "измерение". Я с цифрами не заморачиваюсь, а просто распечатываю в натуральную величину на плоттере, потом накладываю на фанеру, обвожу и вперёд ... Метод конечно тупой, но себя оправдывает ... Конечно, был бы станок с ЧПУ, была бы вообще сказка ...



[Alex-177]

Понятно, посути нужно иметь несколько САПР чтоб нормально работать с чертежом. Карена халявная пропала из инета.



[Vecchio]

... Карена халявная пропала из инета.

Эта прога больше тянет на простой калькулятор - давайте адрес, пришлю ...



[Alex-177]

Эта прога больше тянет на простой калькулятор - давайте адрес, пришлю ...

Буду очень признателен. Скинул в личку.



[Vecchio]

... Скинул в личку...

В личке ничего нет.



[Alex-177]

В личке ничего нет.

Странно...Сейчас попробывал на email.



[Vecchio]

может быть ты каком-нибудь другом измрении ??? Вот было бы интересно ..



[Alex-177]

может быть ты каком-нибудь другом измрении ??? Вот было бы интересно ..

Оно наверное так и есть , измерение Moskou-siti , или другими словами город-геморой Москва.
Прогу поставил, Спасибо большое.



[Абакан]

Доброе время суток уважаемому сообществу.
.....А мне, а мне "Программа Carene 2005" или это будет не скромно.
Была демо версия Carene 2002, пока созревал до копии "Автобота", она перестала работать.
Дюралевый "Автобот" не продали .
Ходить на чем-то нужно, вариант лодка из фанеры.



[Vecchio]

... А мне, а мне ...

Давайте адрес почты ... пришлю



[Vecchio]

.... наверное так оно и есть

Алексей, не пойму в чем дело, программка у всех работает.



[Alex-177]

.... наверное так оно и есть

Алексей, не пойму в чем дело, программка у всех работает.

Всё, разобрался ! Ноут новый ,винда штатная кривая, Паставил из своих запасов ,всё заработало как надо. Спасибо за прогу!



[Vecchio]

... там все по-английски ...

Как человек старый и поэтому испорченный старым режимом, т.е. ничего не умеющий делать, кроме как работать ..., сижу и скучаю на пенсии. Сидел-сидел, и от этого безделья взялся за пректик Джека-Шпрота, ссылку на который я давал, и на который сослался товарищ "шнек" ... Четыре листочка более-менее переварил, перевёп, посмотрите что получилось (сильно не критикуйте, я из лучших соображений ...). Если интересно и за выходные ничего не случится, продолжу ...



[Vecchio]

Неожиданно, ни одного просмотра ...



[Vecchio]

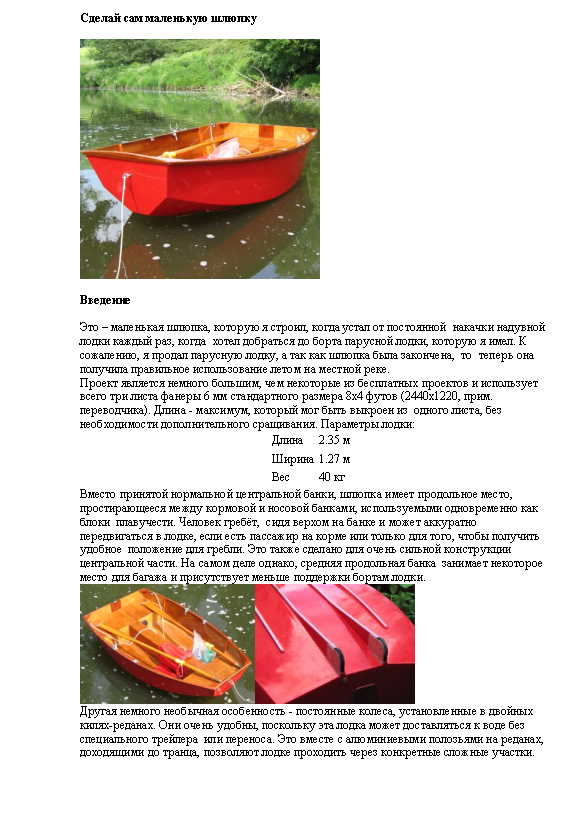

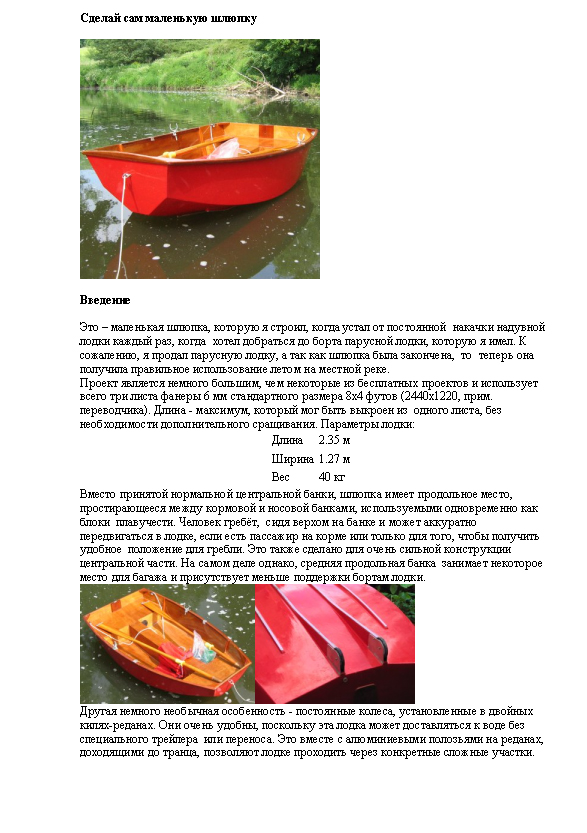

Введение в проект ...



[Vecchio]

Полный комплект чертежей ...
Не проходят, пробуем в заархивированном виде ...



[Vecchio]

Есть полностью переведенный порядок строительства, но не хочет проходить даже в заархивированном состоянии ... Если только по листочкам выкладывать в PDF в трёх частях ...



[Vecchio]

... PDF в трёх частях ...

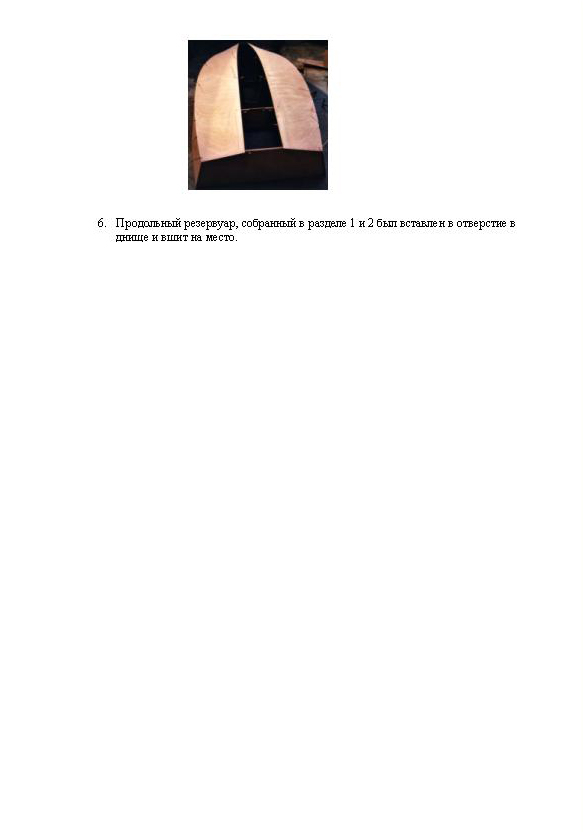

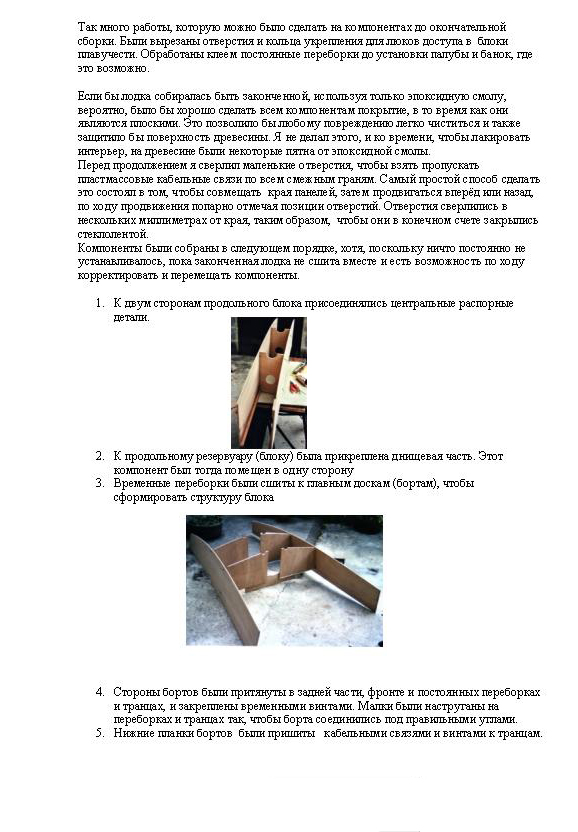

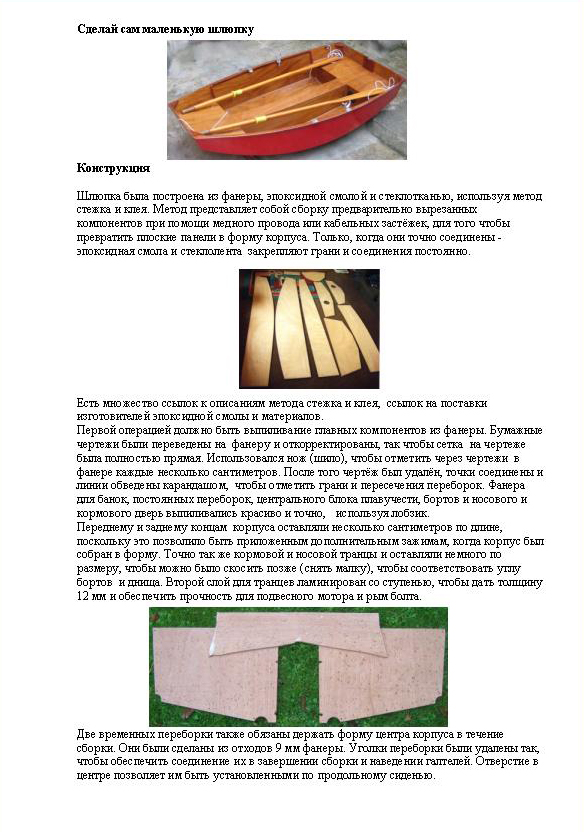

Полное описание строительства. Часть 1



[Vecchio]

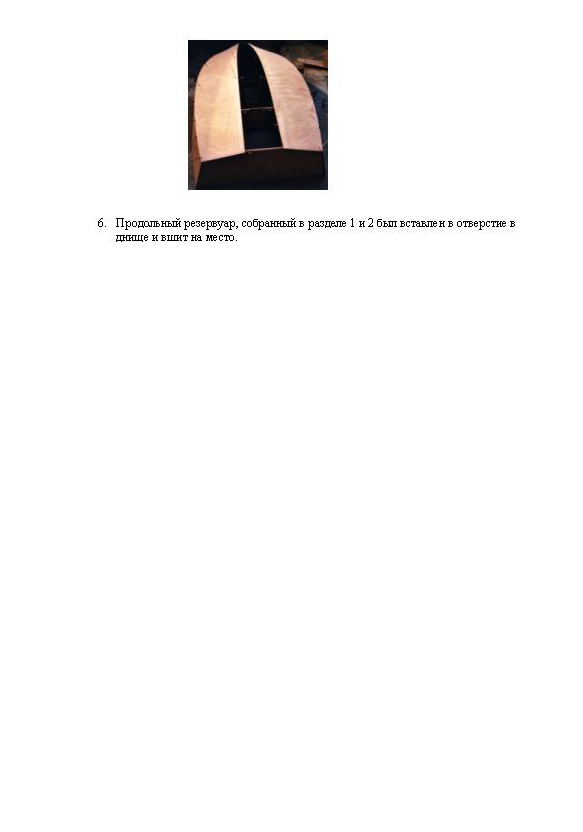

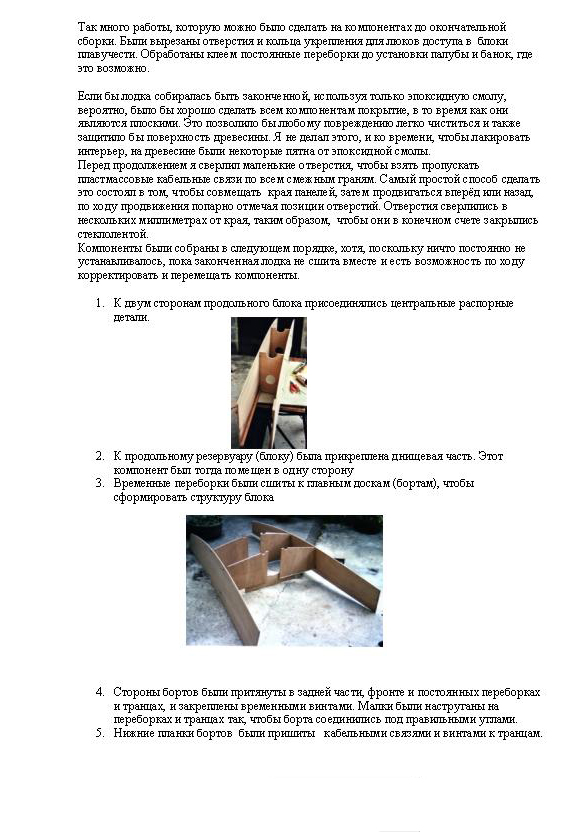

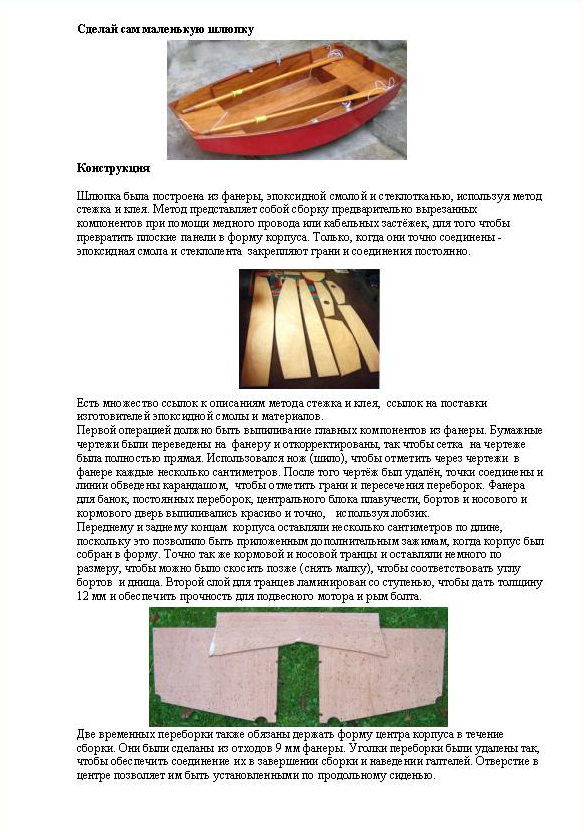

Часть 2
