Тележка для ПЛМ и лодки

[fr_omsk]

Я смотрю - Вы тоже нижнюю часть Мерка за антикавитационную пластину к тележке жгутом стягиваете? Долго мучался сам с настройками кронштейна в надежде что есть где-то рычажок фиксации мотора в вертикальном положении. Оказывается, нет. Ради безопасности передвижения на лодке эту возможность производитель исключил.

Конструкция хороша!



[admin]

ОлегСПб, хорошая тележка. А подробного описания изготовления у вас нет?



[ОлегСПб]

Что иметь ввиду под "подробного описания изготовления"
Ну примерно так
Купил первый свой мотор, чуть спину не сломал
Задумался, либо он меня, либо я его
Думал год
Придумал, сделал в дереве прообраз
Пришел к мастеровым, они озвучили цену, задумался...
Купил весь необходимый инструмент
Попросился к знакомому на частное производство, дали угол
Вот как то так
Стал воять согласно размеров мотора
Ну а если серьезно, я показал реализацию своих идей, ну а дальше у кого руки золотые тот сделает.
Если интересуют какие-то размеры, и ис чего сделано, тогда так и спрашивайте, отвечу



[admin]

Если интересуют какие-то размеры, и ис чего сделано, тогда так и спрашивайте, отвечу

Вот именно про это и спрашивал. Схема, размеры, материалы, и т.д.
Понятно, что можно все грабли своими ногами собирать, а можно послушать советы умных людей, которые уже прошли по нужной дорожке



[fr_omsk]

Вот именно про это и спрашивал. Схема, размеры, материалы, и т.д.

Думаю, что под каждый ПЛМ размеры - индивидуальные. К примеру, в мою тележку Мерк 25 точно не влезет, а в тележке ОлегаСПб моя пятнашка будет болтаться как сами знаете что.

Ещё бы в конструкции ОлегаСПб я бы посоветовал увеличить колёсную базу - колею, чтобы увеличить устойчивость к опрокидыванию. По своему опыту - часто приходится придерживать тележку с ПЛМ от бокового сваливания, особенно когда с какого-нибудь косогора катишь к воде.



[ОлегСПб]

Материал, чернина, профтруба 15*15*1,5мм 20*20*1,5мм 25*25*1,5мм 40*20*1,5,
Где какая труба стоит на тележках видно из фотографий
Внутренняя верхняя ширина 290мм, там где нержавеющий штырь(D 16мм) вставляется в отверстие под дистанцию в транцевых струбцинах, общая высота 780мм
Сварка TIG, так как считаю эту сварку самой надежной.
Заглушки пластик стандартные.



[ОлегСПб]

Думаю, что под каждый ПЛМ размеры - индивидуальные. К примеру, в мою тележку Мерк 25 точно не влезет, а в тележке ОлегаСПб моя пятнашка будет болтаться как сами знаете что.

Ещё бы в конструкции ОлегаСПб я бы посоветовал увеличить колёсную базу - колею, чтобы увеличить устойчивость к опрокидыванию. По своему опыту - часто приходится придерживать тележку с ПЛМ от бокового сваливания, особенно когда с какого-нибудь косогора катишь к воде.

Под пятнашку уменьшается размер верхней дуги и уже ничего не болтается
По колее, легко можно поставить любую, главное какие задачи, если у Вас мотор стоит на балконе(узкая балконная дверь), то ось поменьше, если задачи двигаться по пересеченке-пошире и т.д. и т.п.



[ОлегСПб]

Поправочка, D нержавеющего стержня оптимально 15,6мм



[Новичечек]

Есть замысел сварить облегченный транспортировочный комплекс для плм и лодки ПВХ. Чтоб компактный был и быстрый к развертыванию. Никто концепции не видел?



[fr_omsk]

Есть замысел сварить облегченный транс сортировочный комплекс для плм и лодки ПВХ. Чтоб компактный был и быстрый к развертыванию. Никто концепции не видел?

Речь идёт об автомобильном прицепе?



[ОлегСПб]

Есть замысел сварить облегченный транспортировочный комплекс для плм и лодки ПВХ. Чтоб компактный был и быстрый к развертыванию. Никто концепции не видел?

Это точно автоприцеп, другого не дано, чем универсальнее тем больше копромисов, тем больше гимороя, все уже много лет катаю в голове и в опытных моделях, результат-должны быть узко специализированные вещи, однозначно, но если есть желание постучаться головой в бетонную стенку.....



[VNikolai]

Есть замысел сварить облегченный транспортировочный комплекс для плм и лодки ПВХ. Чтоб компактный был и быстрый к развертыванию. Никто концепции не видел?

Добрый вечер.
Посмотри вот тут - http://www.ergonomika-avn.ru/photo3.php
Обрати внимание что мотор крепится к раме тележки боком.
Для четырех тактного удобно, транспортировка только на боку, подвез к лодке и навешивай на транец



[ОлегСПб]

Добрый вечер.
Посмотри вот тут - http://www.ergonomika-avn.ru/photo3.php
Обрати внимание что мотор крепится к раме тележки боком.
Для четырех тактного удобно, транспортировка только на боку, подвез к лодке и навешивай на транец

Там даже смотреть нечего, "каменный век", давно проехали, очень давно...



[VNikolai]

Там даже смотреть нечего, "каменный век", давно проехали, очень давно...

Добрый день.
Это хорошо что Вы проехали "Каменный ВЕК".
Кто то еще не доехал.

Остается Вам что то новое в конструкции предложить.

А то вдруг Все в каменном ВЕКЕ останутси.



[ОлегСПб]

"Остается Вам что то новое в конструкции предложить.

А то вдруг Все в каменном ВЕКЕ останутси."

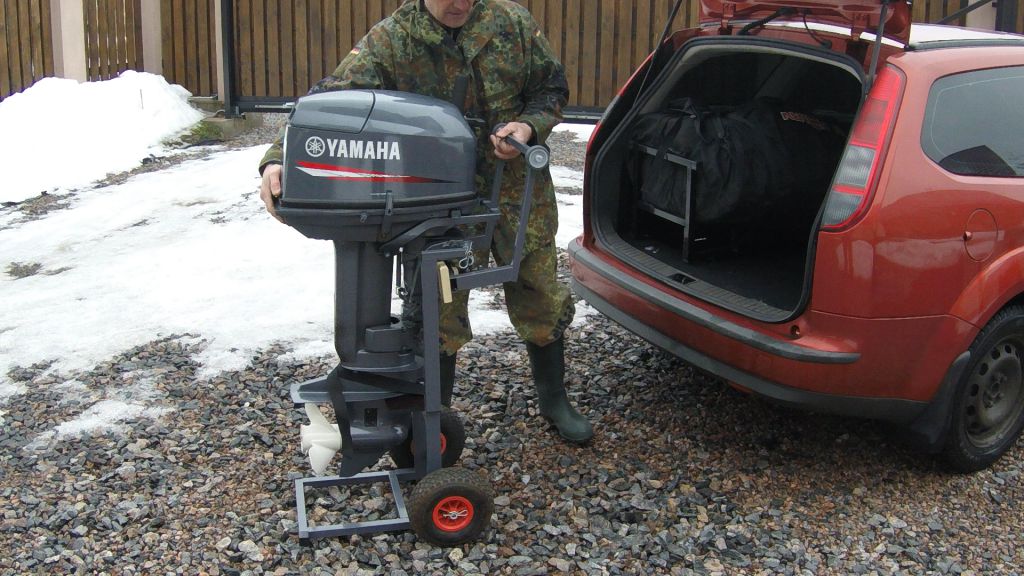

Специально для Вас, очередная разновидность тележки со свободными струбцинами, максимально универсальна, подходит практически для всех моторов до 40л.с. 2Т и до 30л.с. 4Т у которых есть отверстие под дистанцию в транцевых струбцинах, имеет съемный шаблон для фиксации ноги мотора от боковых вращений, также прекрасно подходит для моторов с водометной насадкой.



[Евгений77]

И есть в наличии тут



[ОлегСПб]

Абсолютно верно! И все желающие могут в живую увидеть и пощупать, реальный продукт, человек с любыми физическими кондициями легко, в одно лицо, сможет разгрузить-погрузить мотор в машину, навесить-снять с транца лодки, если успею завтра дам ссылки на видео



[Monstre]

Вижу в багажнике лодка так же на платформе или телеге, можно поподробнее.



[VNikolai]

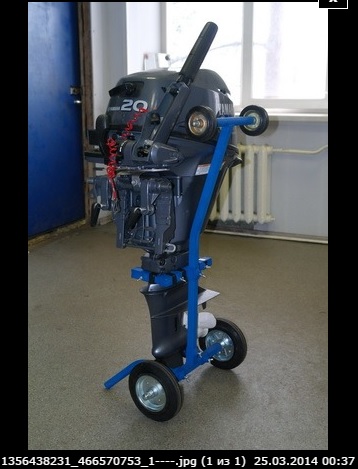

Телега для мотора.
Где нашел ну не помню.



[ОлегСПб]

2 Monstre
Завтра постараюсь все показать, несмотря на цейтнот, готовлюсь к отъезду на Крокусэкспо, там на самом деле очень дельная вещь, делал в первую очередь для себя, погрузка шкуры и пайолов в авто в одно лицо, без напряга.
