Владельцев Патфайндеров, Тойоты -Тундры, Ниссан Х-терра и прочих крупногабаритных проходимцев прошу оставить данное сообщение без критики, минусов и просто безо всякого внимания.
Ответ на первый пост. Тележку начинают варить при наличии 100% предоплаты. Поэтому, когда внесены деньги и ждешь товар много передумаешь о практичности.
А именно, к воде спускать- не вопрос, возможно только по адекватно пологому склону, ибо физику и земное притяжение никто не отменял.
Практичность использования в качестве стенда для ремонта? Весьма много вопросов и очень мало ответов.
Транспортабельность в бюджетном "внедорожнике-паркетнике-седане-хэтчбеке"? Придется пожертвовать местом "для офигенного друга с гитарой у костра". Т.е. при выезде компанией одна единица транспорта будет задействована под перевозку именно данной тары.
У кого есть бабки, тот к своему вездеходу способен прицепить автодом - гараж, в котором лодка-мотор-мастерская-верстак-тиски-стенд - АЗС+маленький таджик-механик с компрессором за щекой. :D
Поэтому. несколько дней времени потратив, изучил рынок бюджетных автоприцепов в нашем благословенном городе. Нашел экземпляр грузоподъемностью до 450 кг (со слов консультанта) не требующий открытия иной водительской категории, кроме "В". При этом тент, борта, дуги и все прочие элементы. Поразила балансировка. Консультант предложил по площадке данный прицеп потаскать в ручную. В том числе и вверх, и спустить вниз. Занятным показался тот факт, что при изменении угла наклона дышла создается эффект сервомеханизма (помощь в усилии, кто знаком с физикой, тот поймет). Так что видимо буду брать этот вариант. Лодочку приспустил, в прицеп уложил. Туда же мотор и весь шмурдяк. Приехал, на стояночку возле дома поставил и возись. А если гаражик есть-ваще "ляля и песня"!


ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.
Сергей Степаныч! Скинь фото, что собираешся варганить. Интересует тележка под мотор.


Monstre

Писатель-рыбак
Регистрация
11.04.2013
Сообщения
295
Местоположение
Новосибирск

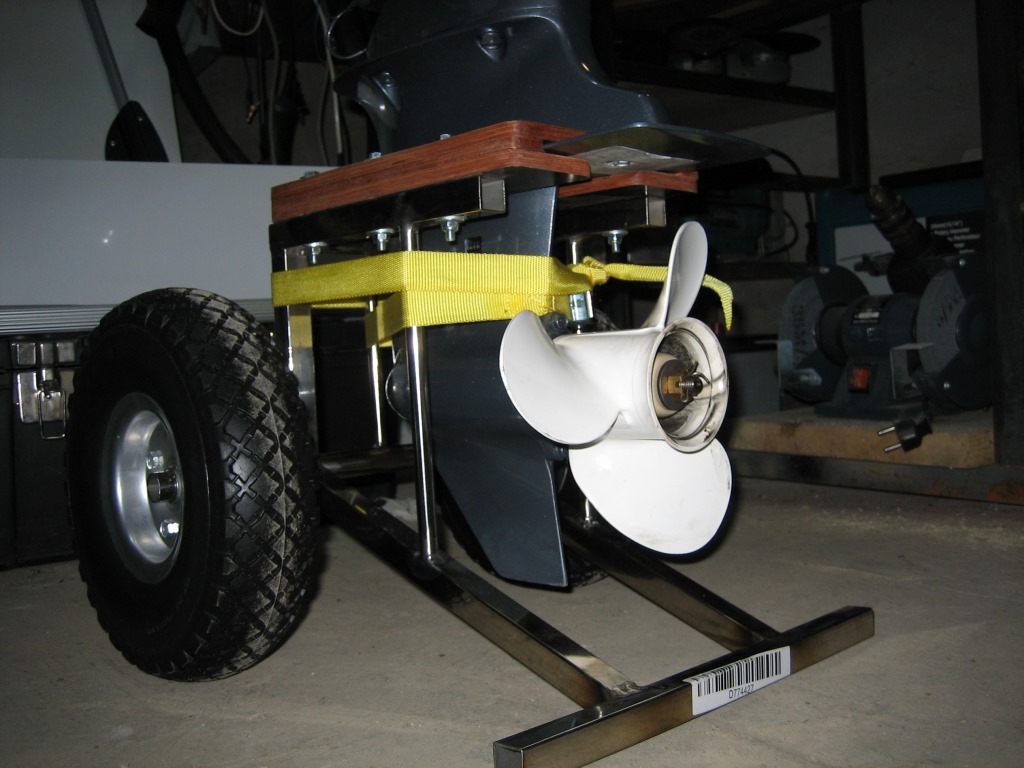

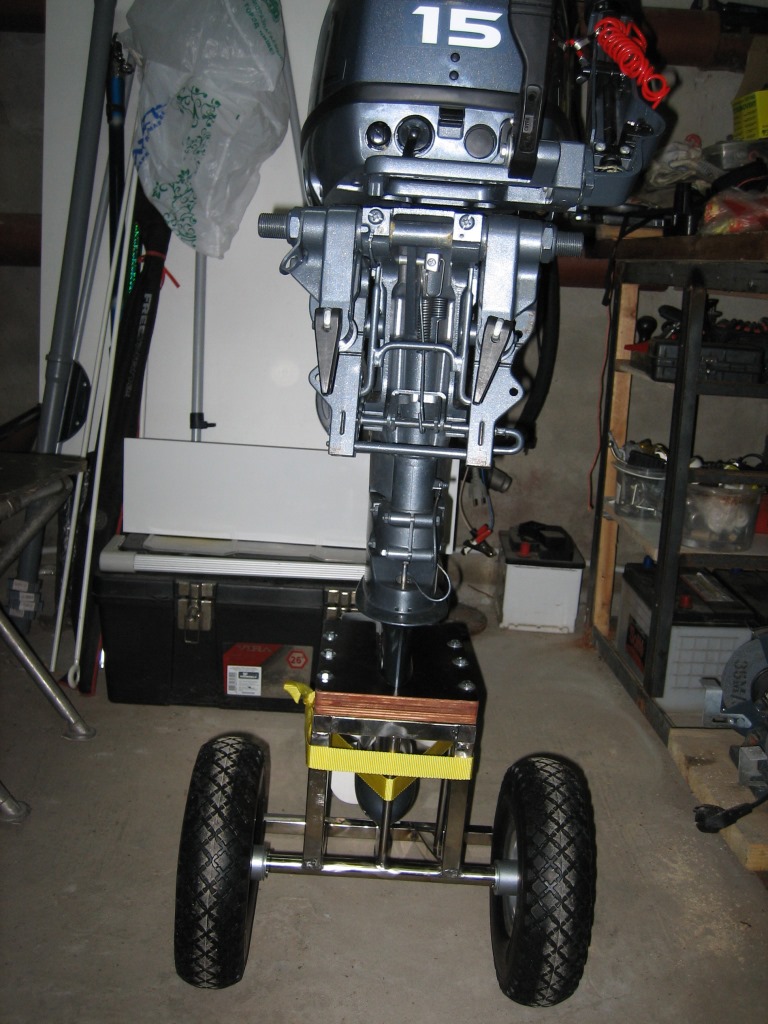

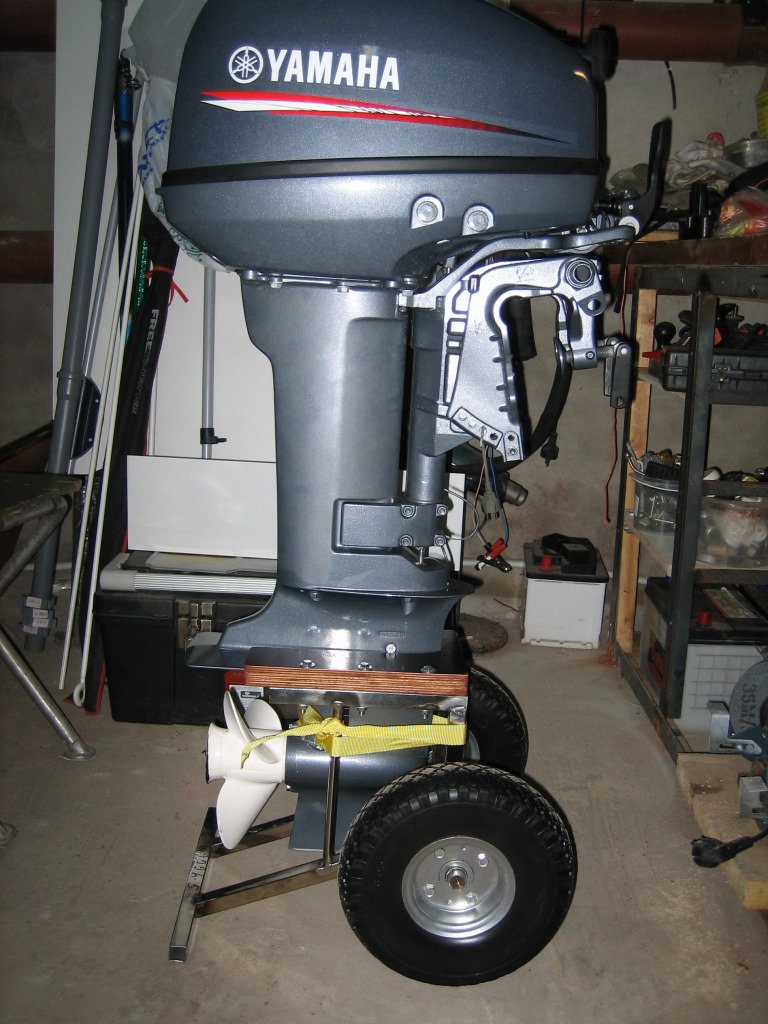

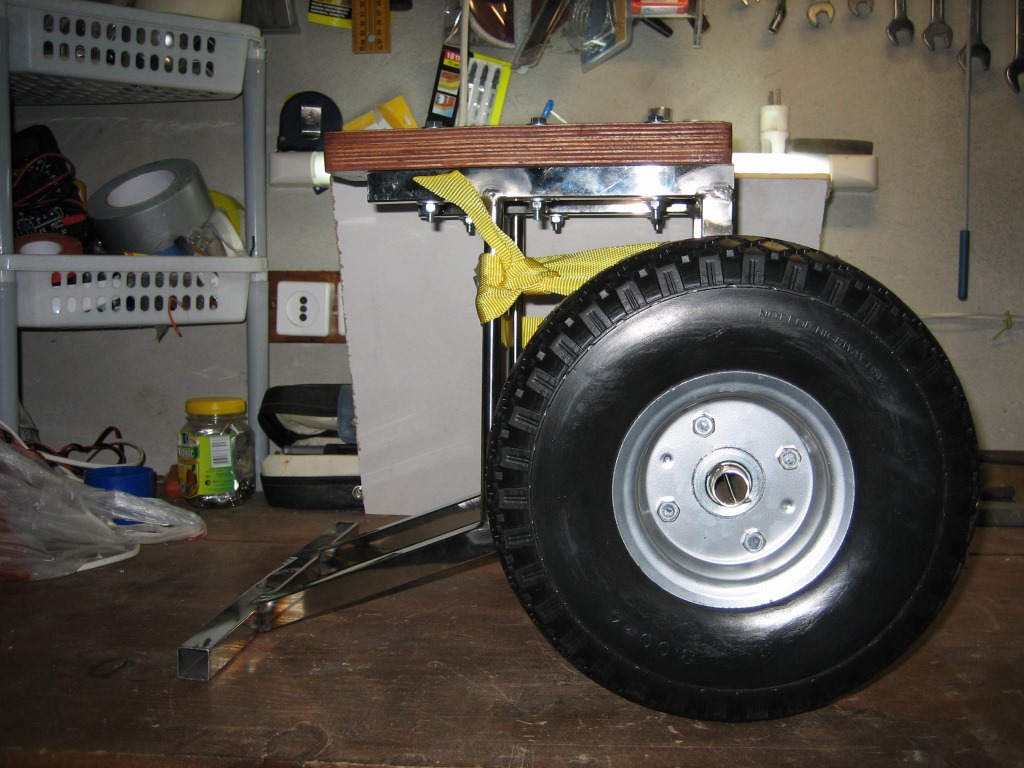

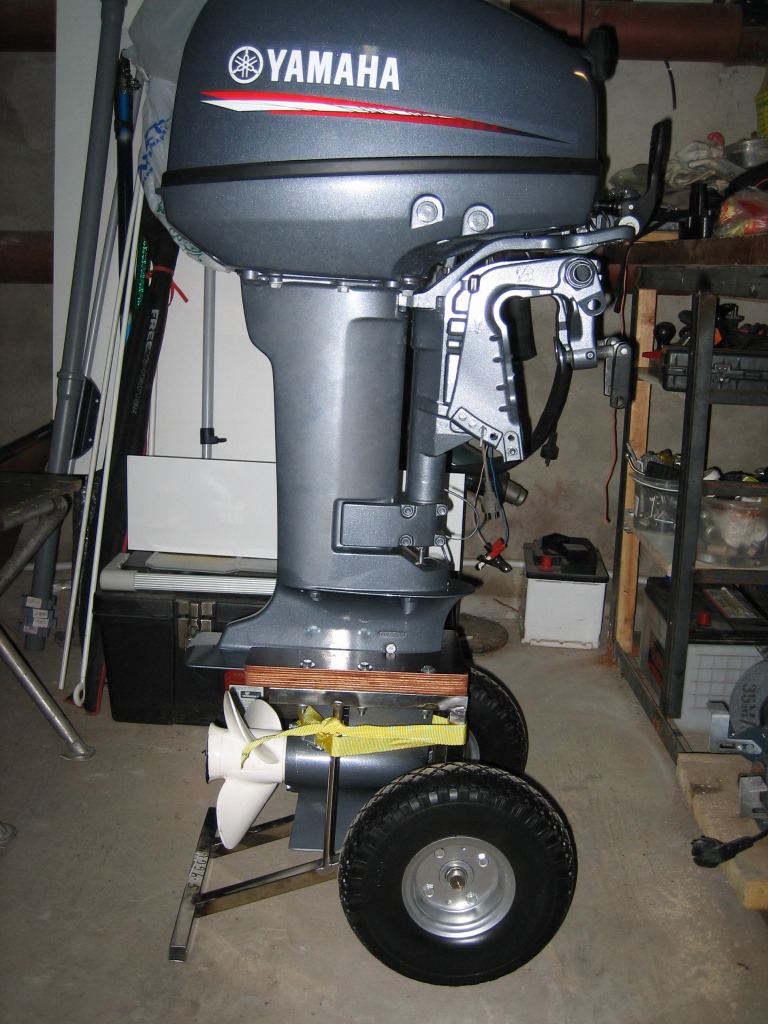

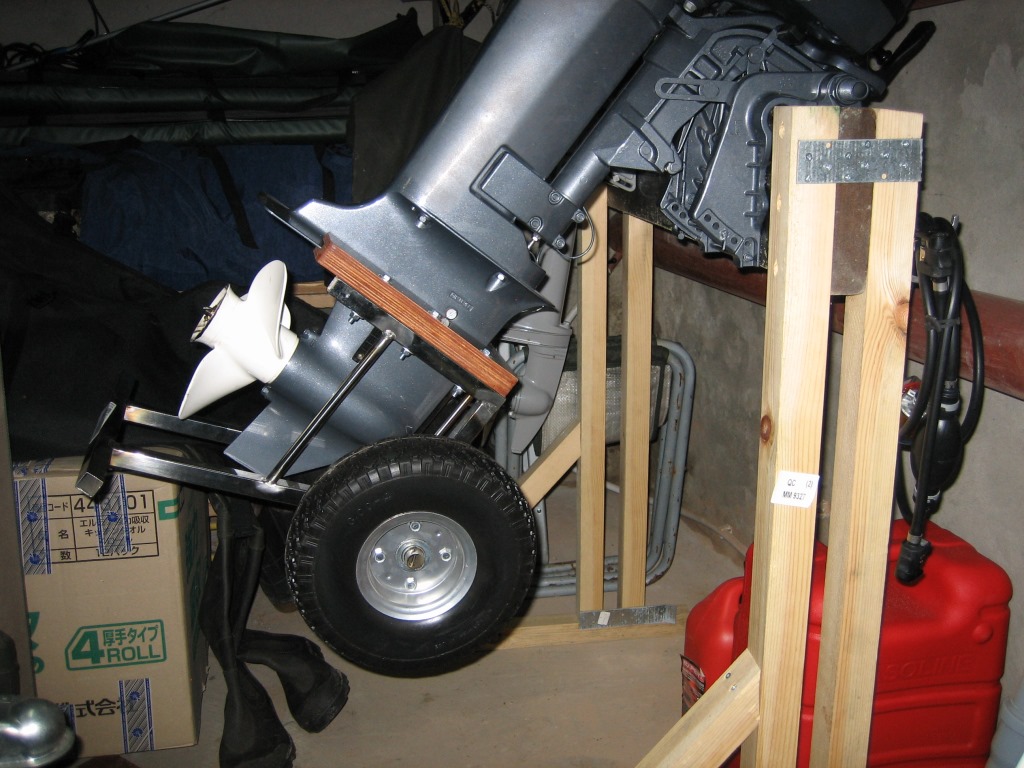

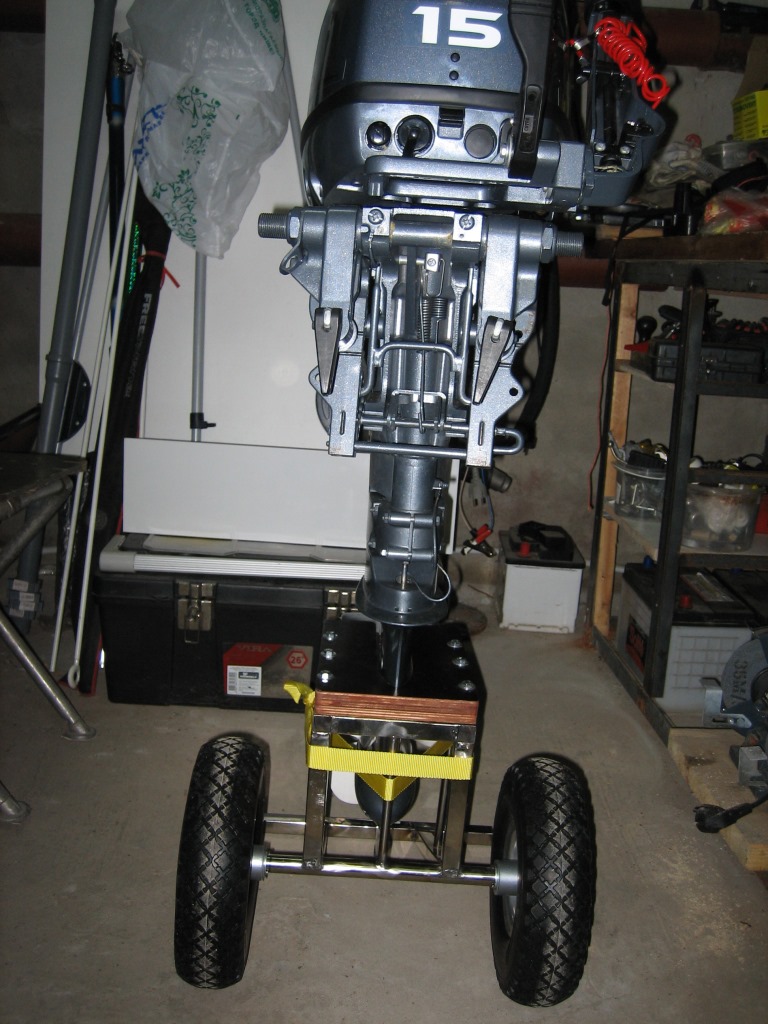

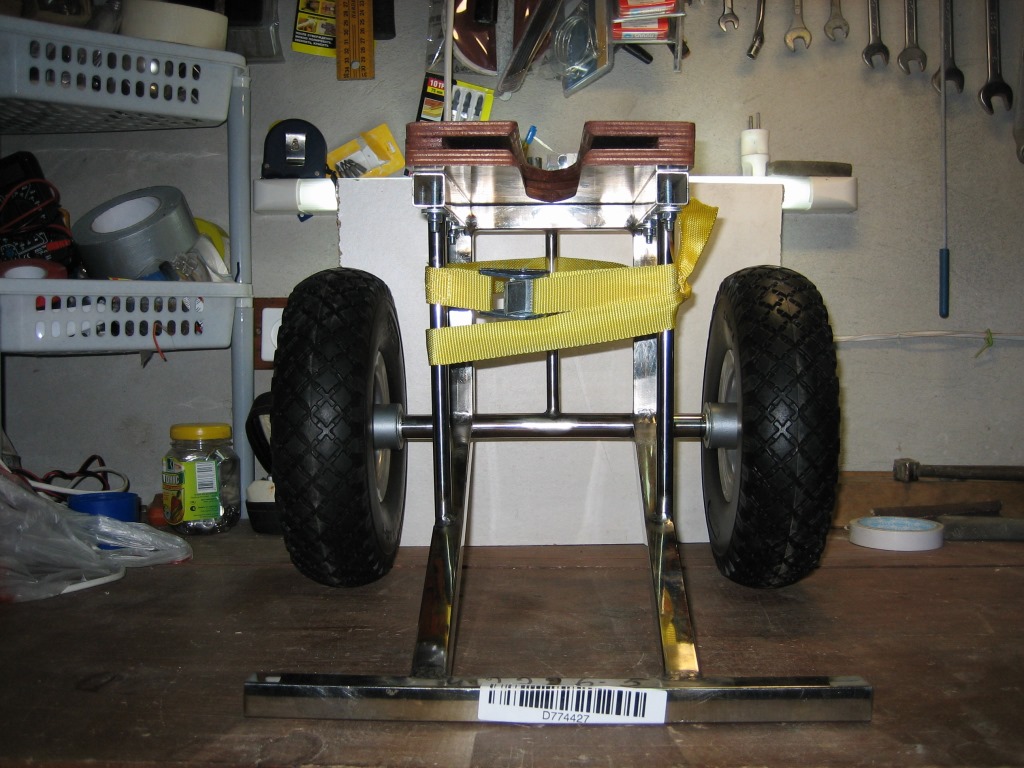

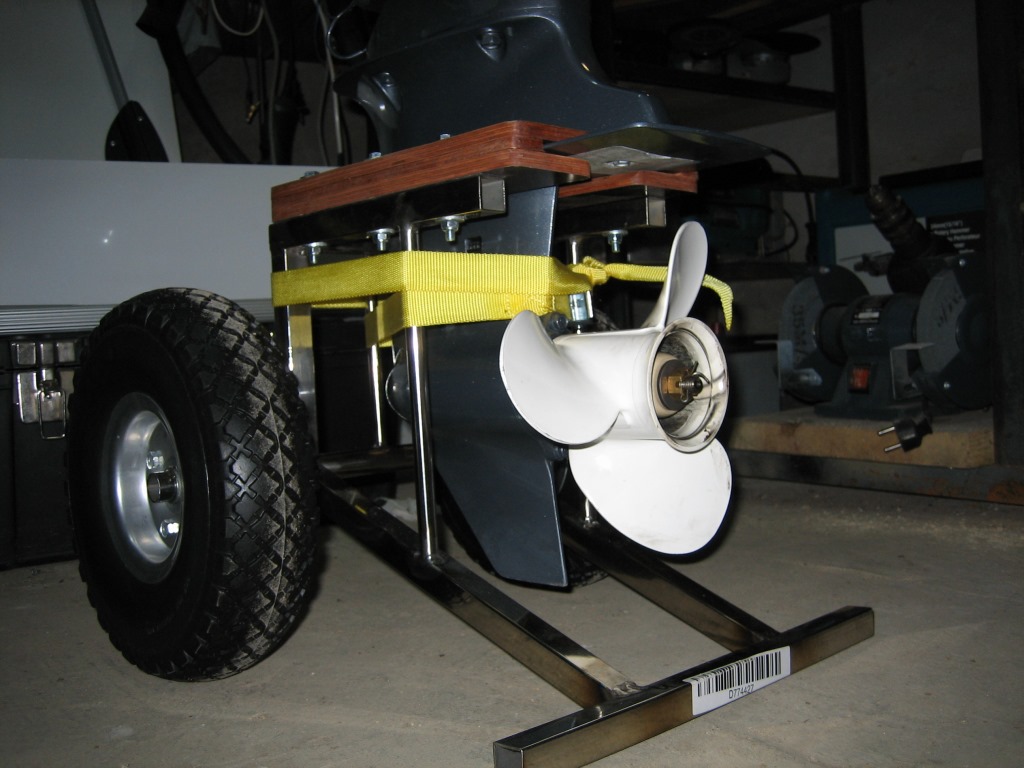

Я себе под Я15 заказал такую из нержи. Вчера получил, встала как "родная", качество изготовления на 5+.
Стоимость 4400 плюс доставка ТК ЖДЭкспедицией 550.


Вложения

  • IMG_0695.jpg
    213.8 КБ · Просмотры: 7 006
  • IMG_0699.jpg
    154.3 КБ · Просмотры: 7 041
  • IMG_0694.jpg
    205 КБ · Просмотры: 7 135
  • IMG_0685.jpg
    207.1 КБ · Просмотры: 6 643
  • IMG_0686.jpg
    202.1 КБ · Просмотры: 6 892
  • IMG_0692.jpg
    208.2 КБ · Просмотры: 8 380

ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.
504-му: Роман! А тележка-то не "ФОНТАН". Одно дело прокатить её по ровной поверхности 3-5 метров, другое дело-достать мотор из машины, переместить его по неровному берегу, установить его на лодку и проделать всё это в обратном порядке в одиночку. Нашел вариант разборной тележки в Питере. По виду отвечает моим требованиям, Цена 7500 рублей без стоимости пересылки. Если не найду такой же вариант, но подешевле_ буду заказывать. Больная спина обойдётся дороже.


Max2

Активный рыбак
Регистрация
04.12.2010
Сообщения
88
Взял себе Морлабовскую тележку для мотора - спина отдыхает. В инете ссылок полно, даже видео есть. Компактная, легкая. Рекомендую..


Monstre

Писатель-рыбак
Регистрация
11.04.2013
Сообщения
295
Местоположение
Новосибирск
ЯМАЛ-БЕРД сказал(а):
504-му: Роман! А тележка-то не "ФОНТАН". Одно дело прокатить её по ровной поверхности 3-5 метров, другое дело-достать мотор из машины, переместить его по неровному берегу, установить его на лодку и проделать всё это в обратном порядке в одиночку. Нашел вариант разборной тележки в Питере. По виду отвечает моим требованиям, Цена 7500 рублей без стоимости пересылки. Если не найду такой же вариант, но подешевле_ буду заказывать. Больная спина обойдётся дороже.
По неровной поверхости пойдет нормально, колеса большие. Для загрузки/выгрузки из авто подумаю над приспособой с колесами под струбцину (с ручками), где-то видел такие варианты. Зима длинная. ;)


ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.
504 сказал(а):
Для загрузки/выгрузки из авто подумаю над приспособой с колесами под струбцину (с ручками), где-то видел такие варианты. Зима длинная. ;)

Не. Такой вариант не для меня. У меня рядом ни материалов, ни станков нет. Для меня проще купить готовое.


vad5050

Новичок
Регистрация
12.10.2013
Сообщения
19
Местоположение
Russia
Подскажите, кто лодки и моторы на себе таскает. Планирую себе купить Викинг 320, шкурка весит 32 кг и пайолы 12, итого 44 кг. Вопрос, можно ли лодку в сборе метров на 100 на плече одному утащить? Илинадо сразу о колесах думать, или о напарнике?


Soldafon

Старожил
Регистрация
09.07.2012
Сообщения
715
Местоположение
Бердск
32+12=44 кг...

ты сможешь две гири по 20 кг перетащить на 100 метров? + учитывай что лодка в длину 3,3 метра, ее еще тяжелей тащить будет, да ветерок сложностей добавит. если таскать, то только колеса или напарник


ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.
Max2 сказал(а):
Взял себе Морлабовскую тележку для мотора - спина отдыхает. В инете ссылок полно, даже видео есть. Компактная, легкая. Рекомендую..

Подскажи, где в инете её искать? Или её официальное названия для поиска.


ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.
vad5050 сказал(а):
Подскажите, кто лодки и моторы на себе таскает. Планирую себе купить Викинг 320, шкурка весит 32 кг и пайолы 12, итого 44 кг. Вопрос, можно ли лодку в сборе метров на 100 на плече одному утащить? Илинадо сразу о колесах думать, или о напарнике?

В одного 32 кг на плече унести можно-закинуть на плечо ПРОБЛЕМА. Я свою Яму-15 на себе один до машины допёр - два дня спина болела. После этого - только вдвоём. ИМХО: колёса или напарник.И ещё: практика показала, что перетаскивание мотора вдвоём без каких-то прилад НЕУДОБНО.


ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.
ЯМАЛ-БЕРД сказал(а):
Подскажи, где в инете её искать? Или её официальное названия для поиска.

Нашёл в инете тележку МОРЛАБ. Питерская мне больше нравится, хоть и дороже. Буду думать.


VNikolai

Активный рыбак
Регистрация
07.10.2013
Сообщения
79
Местоположение
Москва

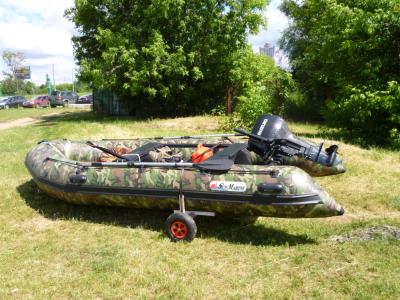

По конструкции тележки.
профиль прямоугольная труба алюминиевая 40х56х2-- желательно 40х60 х3 (3,5) и если найдешь ДТ16 или аналог, будет по жестче конструкция

размер

- между стойками на 3-4 см больше габарита лодки.
разрезанная пополам и в месте разреза скрепляется накладками.

стойки 0,5 диаметра баллона плюс 3-5 см,
размер стоек отрезать так , что бы ось колес была на расстоянии от поперечной балки примерно 150-180мм
сборка
колеса поставить так что бы они были под балкой, во внутрь.
желательно на цинкованных болтах м 6, либо на вытягивающихся 6 мм заклепках стальных или из нержавейки.
в местах крепления болтами внутрь вставить усилитель из этой трубы, что бы не продавить ее.

в отверстие оси колес я вставил медную трубку, что бы отверстие не разбивалось.

ремень поперечный
кусок от грузовой стяжки, длинна подобрана так что бы лодка на него легла, крепится к стокам изнутри.

продольные балки короткие примерно по 600 мм, с пропилом по средине для крепления на поперечной балке, на них (короткие балки) ложатся баллоны при нагрузке, и равномерно распределяется по длине.

стяжной ремень крепится к стойкам
тонкий багажная стяжка для крепления лодки к тележке.
колеса стопорятся пружинным шплинтом 3 мм диаметр


Тележку желательно ставить на расстоянии примерно 700-800 мм от транца.
Ручку нашел от сломанной лопаты для чистки снега.


Вложения

  • P1000892 bj.jpg
    P1000892 bj.jpg
    30.9 КБ · Просмотры: 5 660

Afgan

Бывалый рыбак
Регистрация
31.10.2005
Сообщения
46
Местоположение
Новосибирск
VNikolai сказал(а):
По конструкции тележки.
Безумству храбрых поем мы песню.. (с)

без много букв. Два транцевых колеса полный выполнят все тоже самое без этого огорода.


VNikolai

Активный рыбак
Регистрация
07.10.2013
Сообщения
79
Местоположение
Москва
Afgan сказал(а):
Безумству храбрых поем мы песню.. (с)

без много букв. Два транцевых колеса полный выполнят все тоже самое без этого огорода.

Да не против я.
Но
- вес лодки -100 кг
- мотор 40 кг
- бак с топливом 24 кг
-плюс различное маленький шмурдяк.
Итого 180 кг.
Это сделано только для доставки лодки от места сборки до уреза.
Да и при таком размещении под лодкой нагрузка на руку очень маленькая примерно 5-10 кг.
Почитав на форумах про транцевые колеса, да они хороши.
Но меня не устроили.


Afgan

Бывалый рыбак
Регистрация
31.10.2005
Сообщения
46
Местоположение
Новосибирск
VNikolai сказал(а):
Да не против я.
Но
- вес лодки -100 кг
- мотор 40 кг
- бак с топливом 24 кг
-плюс различное маленький шмурдяк.
Итого 180 кг.
Это сделано только для доставки лодки от места сборки до уреза.
Да и при таком размещении под лодкой нагрузка на руку очень маленькая примерно 5-10 кг.
Почитав на форумах про транцевые колеса, да они хороши.
Но меня не устроили.

Так и меня, да и других примерно такой же набор по весу. Загруженную лодку с мотором на транце без особых усилий поднимаю за носовую ручку и спускаю на воду. Вытащить с воды, да тяжелее обычно. Но думаю, что и Вашу тележку вытаскивать не легче. Только вот ее еще надо подсунуть под лодку, а когда волна в берег норовит еще и повернуть лодку, сделать это еще сложнее. Второй минус Вашей конструкции - занимает полезный объем в машине, которого часто не хватает, третий - доставать из машины/прятать в машину. У меня, например, колеса вообще всегда на транце, имеют поворотно-складывающуююся конструкцию( после поднятия колесо поворачивается вдоль транца и закрывает собой опору).
С другой стороны, каждый выбирает для то, что ему удобнее и Ваши усилия по облегчению своего отдыха вполне достойны уважения. :)


VNikolai

Активный рыбак
Регистрация
07.10.2013
Сообщения
79
Местоположение
Москва

Так и меня, да и других примерно такой же набор по весу. Загруженную лодку с мотором на транце без особых усилий поднимаю за носовую ручку и спускаю на воду. Вытащить с воды, да тяжелее обычно. Но думаю, что и Вашу тележку вытаскивать не легче. Только вот ее еще надо подсунуть под лодку, а когда волна в берег норовит еще и повернуть лодку, сделать это еще сложнее. Второй минус Вашей конструкции - занимает полезный объем в машине, которого часто не хватает, третий - доставать из машины/прятать в машину. У меня, например, колеса вообще всегда на транце, имеют поворотно-складывающуююся конструкцию( после поднятия колесо поворачивается вдоль транца и закрывает собой опору).
С другой стороны, каждый выбирает для то, что ему удобнее и Ваши усилия по облегчению своего отдыха вполне достойны уважения. :)

Да есть недостатки данной конструкции, это бесспорно.


ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.

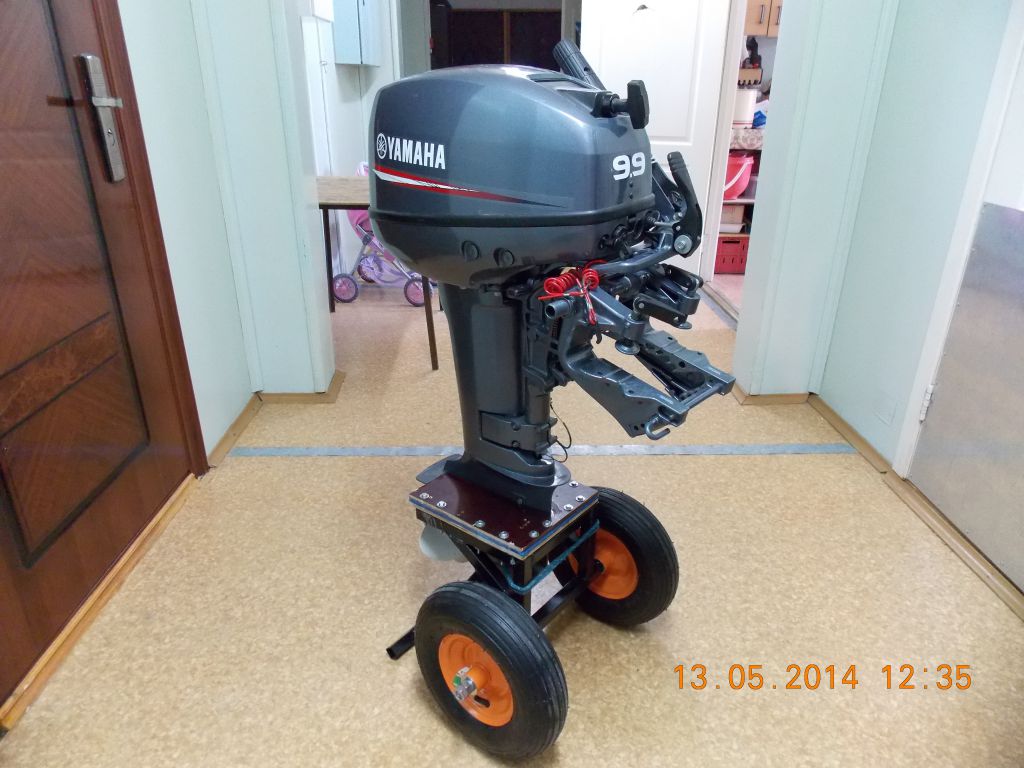

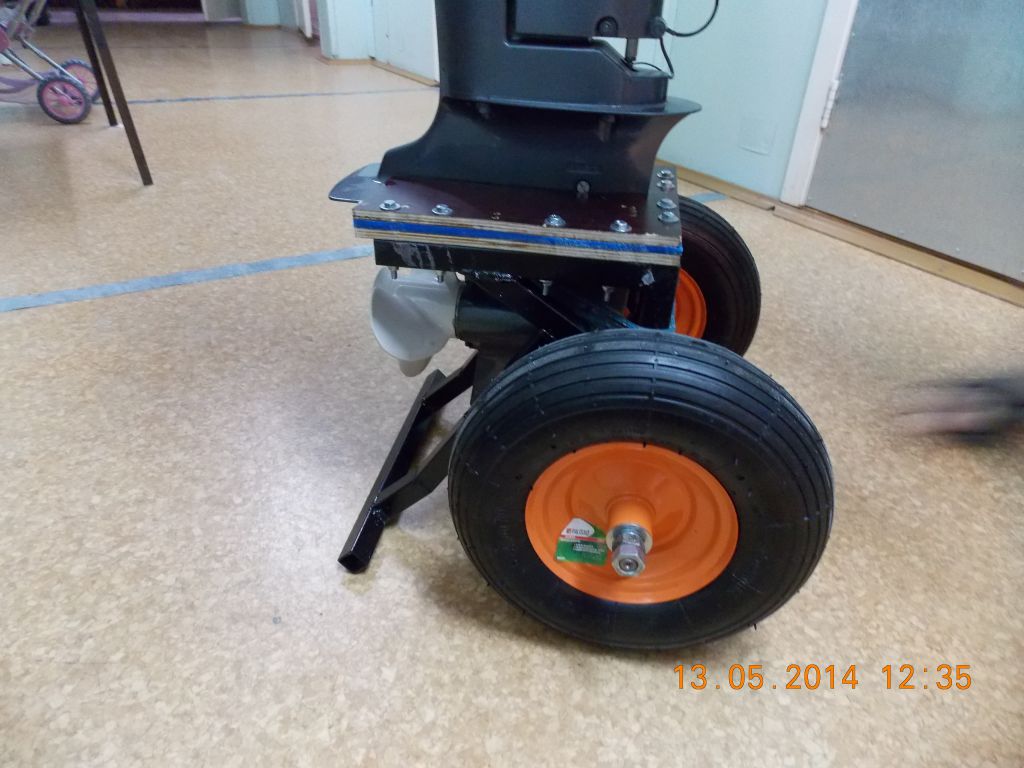

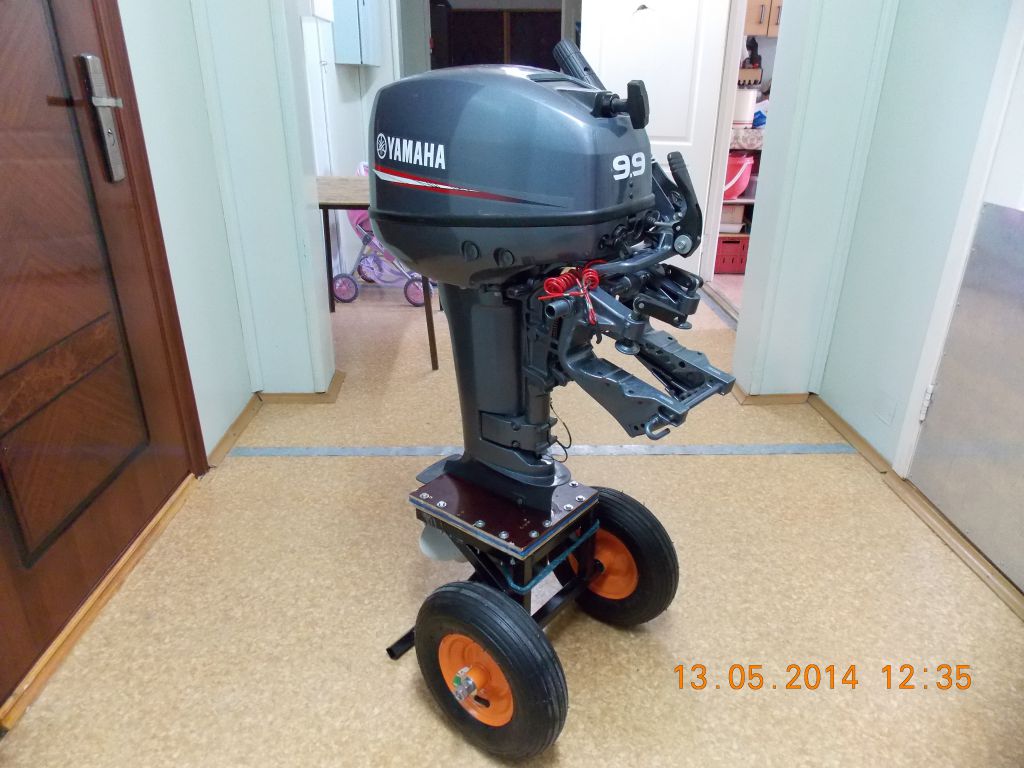

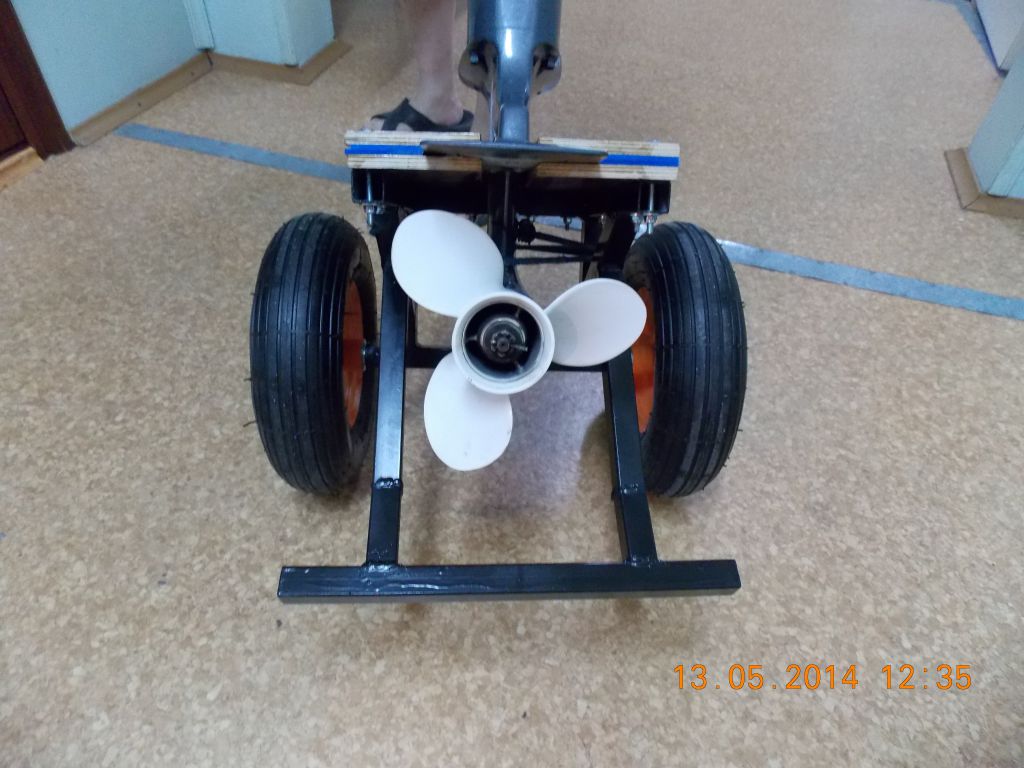

Покритиковал Романа (504) за выбор тележки для ПЛМ, а сам сделал себе такую:


Вложения

  • DSCN0845.JPG
    108.9 КБ · Просмотры: 5 449
  • DSCN0846.JPG
    102.1 КБ · Просмотры: 5 584
  • DSCN0847.JPG
    108.1 КБ · Просмотры: 6 376
  • DSCN0848.JPG
    91.9 КБ · Просмотры: 6 447

VP_

Активный рыбак
Регистрация
12.10.2009
Сообщения
57
Местоположение
Новосибирск
ЯМАЛ-БЕРД сказал(а):
Покритиковал Романа (504) за выбор тележки для ПЛМ, а сам сделал себе такую:
Это у Вас Ямаха-15? Можете выложить чертеж тележки? Заранее спасибо! :)


ЯМАЛ-БЕРД

Старожил
Регистрация
03.03.2013
Сообщения
4 068
Местоположение
уже в Бердске.
VP_ сказал(а):
Это у Вас Ямаха-15? Можете выложить чертеж тележки? Заранее спасибо! :)

У меня Ямаха 9,9. Размеры взял из инета. В "майл.ру" в поисковике набрал тему: "Тележка для ПЛМ". Открылся перечень. Открыл самую первую ТЕЛЕЖКА ДЛЯ ПЛМ (это видео на ю-тубе). Справа от основного видео есть вертикальная колонка с другими видео. Находите там видео с названием "Тележка транспортировочная для лодочных моторов" (время видео 3:09). Там подробно указано изготовление тележки и её размеры. Я размеры корректировал под свой мотор и свои колёса (они бывают разных размеров). Если будет необходимость В МОИХ РАЗМЕРАХ, напиши- померяю и скину. Надо будет- сфотаю и нанесу размеры. Чертежи не делал. Были наброски от руки, но не сохранились. В качестве стапелей для сварки профиля (квадрат 25х25) использовал обрезки мебельного ДСП и небольшие обрезки тонкостенного уголка, закреплённого на ДСП саморезами (фото одного для образца могу скинуть).
