Ремонт безынерционных катушек
- Автор темы Serёga
- Дата начала
Angi2009
Активный рыбак
Сломалась кнопка на ручке для складывания на катушке дайва емблем.Кнопку склеил по месту-но видимо там еще пружинка была-кнопочка западает.Да еще в последнее время стала бороды пускать-мож дужку нужно поправить-вообщем заодно и то сделать не помешает.Вопрос кто возьмется-звоню шаталову еще одному челу с форума набирал-тишина-может быть кто подскажет к кому обратиться
Чих-Пых.
Старожил
Сломалась пружина лесоукладывателя Daiwa regal 2500,можно ли ее заменить,подыскать на что нибудь подобное.Ну там от кобр всяких
или может у кого завалялась
или может у кого завалялась
shipik68
Активный рыбак
- Регистрация
- 24.01.2010
- Сообщения
- 84

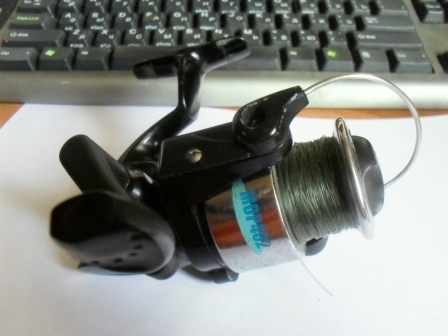

Вчера излазил интер,тоже столкнулся с такой проблемой,в воскресенье поломалась на регале 2000xia,там же на речке вскрыл,а лопнувший кончик не нашёл,искал размеры,даже один виток на пружине отогнул,куда вставлять,х.. его знает,или на железячку ложить или в отверстае у ролика,мудрил короче ,нашёл ремонт катушек дайва 1500,так там не показано куда вставлять и размер пружины,булавки стальной нет,просто пиз..ц,вспомнил что у меня катушка есть МОР402,старенькая китайка,вытащил пружинку,попробовал методом тыка,вроде подошла,только диаметр проволоки чуть меньше и скоба помоему чуть слабже защелкивается,но заработала цука дайва,буду искать стальную булавку иль проволоку нужного диаметра,боюсь гнездо возле ролика разшорошит.хоть вторую катуху покупай, размер срисовать.
Вложения
-
shipik68
Активный рыбак
- Регистрация
- 24.01.2010
- Сообщения
- 84
рыбачю уже неделю нареканий нет,заеб... пружина!можно сюда обратиться - www.prproekt-kazan.ru ,тут явно помогут!
IgoRSol
Новичок
Re: Ремонт катушек
Не подскажете куда Сергей делся? Телефоны 8-913-479-71-71, 8-952-927-59-89 - недоступны давно уж. Может есть другие контакты?
ALEX80 сказал(а):
Не подскажете куда Сергей делся? Телефоны 8-913-479-71-71, 8-952-927-59-89 - недоступны давно уж. Может есть другие контакты?
Novot
Новичок
Это беда не только Regal'ов, но и всех катушек с подобными схемами механизма сброса дужки. В том числе и "китайцев".shipik68 сказал(а):

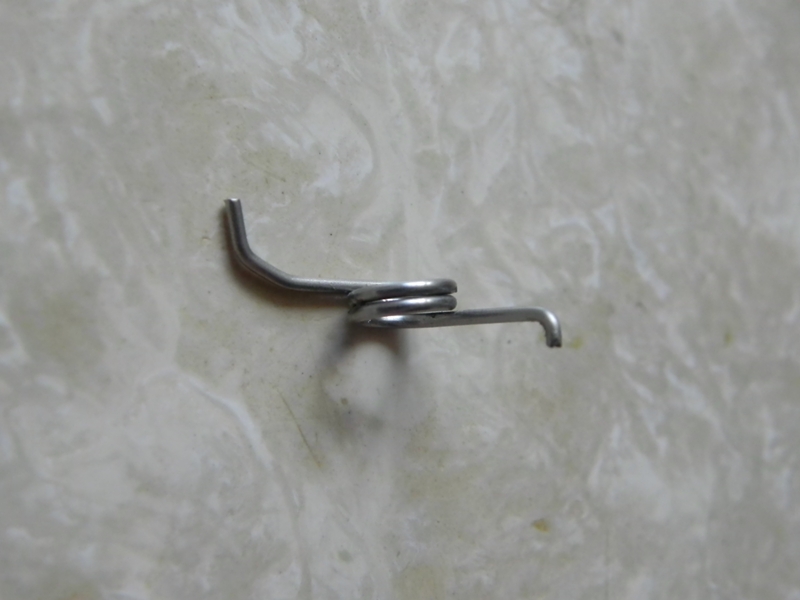

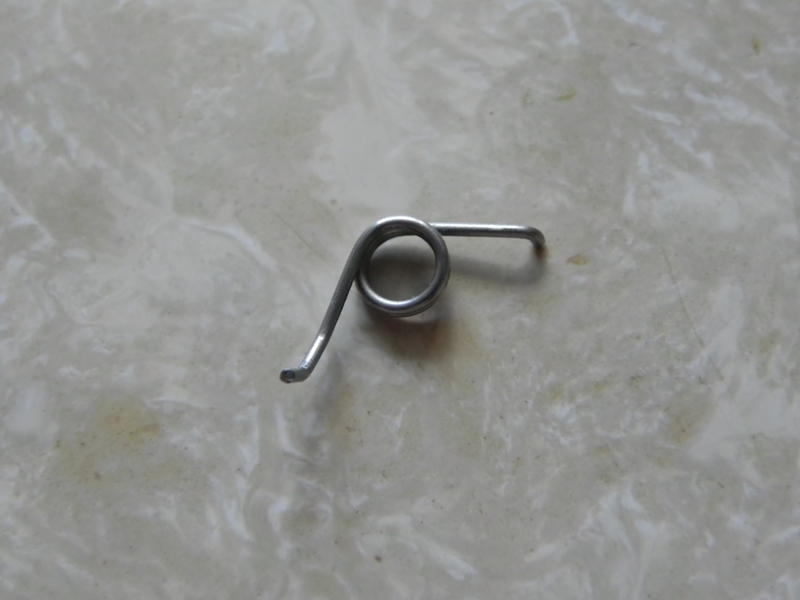

На фото - пружина Regal. От китайцев она отличается геометрией и размерами. У Daiwa тот кончик пружины, что вставляется в рычаг сброса, имеет двойной угол. У китайцев пружина попроще.
Геометрические размеры пружины Regal 2500 XIA:
Диаметр проволоки - 1,0 мм
Наружный диаметр навивки 8,5 мм
Количество полных витков - 2.
Угол между плечами - виден на фото (прим 100 - 110 град).
Общая длина рабочего плеча (с двойным углом) от внешней стороны навивки до внешней стороны угла загиба - 17,5 мм
Высота загиба рабочего плеча - 5,5 мм
Общая длина фиксирующего плеча (от внешней стороны навивки до внешней стороны угла загиба) - 12,0 мм
Высота загиба фиксирующего плеча - 2,5 мм
Материал - рояльная проволока.
Если материал покажется жестким, можно применить другой, например изготовить из пружинок от ремкомплекта личинок двери ВАЗ 2101.
Двойной угол рабочего плеча необходим для того чтобы при работе пружина и плоский толкатель рычага сброса, что находится под ней, не задевали друг друга. У последнего на верхней поверхности имеется специальная выборка куда при сжатии входит пружина, не мешая работе узла.
Отогнутый кончик фиксирующего плеча пружины должен составлять 90 град по отношению к плоскости основания, кончик рабочего плеча - чуть менее 90 град. Это необходимо для того чтобы создать усилие, прижимающее пружину к плоскости рога ротора, и исключить выпадание фиксирующего кончика из отверстия при работе.
Чем плотнее удастся намотать витки пружины - тем лучше, но как показывает практика, даже при сохранении приблизительных размеров и геометрии, дужка работает нормально.
Фиксирующий конец при установке заводится в сквозное отверстие рога ротора (оно там одно).
Рабочий кончик вставляется в отверстие рычага сброса. Там тоже не с чем спутать. Откушенный бокорезами рабочий кончик лучше обработать надфилем, чтобы заусенцы не рвали внутри отверстие рычага.
Вложения
-
Daiwa 2.jpg -
_vadlo_054
Активный рыбак
мужики Здарова! в общем буду краток. Дайва регал 2000 сломалась пружина. сам сделать не могу. нужен срочный ремонт,а то Воблеры пылятся лежат.
prank
Старожил
Привет, Вадим._vadlo_054 сказал(а):мужики Здарова! в общем буду краток. Дайва регал 2000 сломалась пружина. сам сделать не могу. нужен срочный ремонт,а то Воблеры пылятся лежат.
В предыдущем сообщении Вячеслав (Novot) из Новотроицка отписал весьма доступно и грамотно, как изготовить пружинку своими силами. Вы взываете о помощи по данному вопросу на Новосибирском сайте. На Ваш призыв, например, готов откликнуться - попробовать сваять данную пружинку. Везите катушку. Адрес на 5-м микрорайоне - путем ЛС
.
_vadlo_054
Активный рыбак
огромное спасибо Владимиру (prank) за оказанную помощь в ремонте моей дайвы. сам бы долго делал ))) побольше бы таких отзывчивых людей,может и жизнь наладилась ))) Спасибо,всего доброго!!!
Летом купил Сплендор 2000 от Тика. Половить получилось только в октябре.
Был легкий шорох при вращении рукоятки, думал притерается, но при вываживании щуки больше 2кг появился стук при обратном ходе шпули. Разобрал, смазал- не помогло. Беда... Нервирует, что делать? Спасибо
Был легкий шорох при вращении рукоятки, думал притерается, но при вываживании щуки больше 2кг появился стук при обратном ходе шпули. Разобрал, смазал- не помогло. Беда... Нервирует, что делать? Спасибо
prank
Старожил
Вариантов всего 2 - или читать данную тему, разбирать снова, выкладывать макро-снимки штока, каретки, конструктива привода штока (т.к. в интернетах о нем только 1 фраза - механизм, обеспечивающий ровную намотку), либо записываться на прием к невропатологу...YVA сказал(а):
Если по первому варианту, то еще желателен скан кинематической схемы.
ЗЫ: прошу прощения, не данную тему следует читать, а Самостоятельное ТО безинерционной катушки
Кто-нибудь может подсказать в какую сторону смотреть по проблеме с фрикционом на technium 2500 fa. Как бы сильно я не закручивал фрикцион, шпуля все равно прокручивается при довольно среднем усилии.
Когда появилась проблема, если честно не знаю. Этой катушкой пользуюсь не так часто и не исключаю, что проблема уже очень давно и я ее просто не замечал до определенного момента.
Когда появилась проблема, если честно не знаю. Этой катушкой пользуюсь не так часто и не исключаю, что проблема уже очень давно и я ее просто не замечал до определенного момента.
prank
Старожил
Дима, пару постов было с ТО таких катушек. Тут и здесь. В обоих экземплярах фрикцион однодисковый. Думаю, что максимальное тормозное усилие при этой конструкции не может быть значительным. Тем не менее существует 2 способа немного поднять усилие : 1 - обезжирить элементы фрикциона, 2 - дополнительно прокапать фетровую шайбу канифольно-спиртовым флюсом.admin сказал(а):
Вот спасибо! Надо эти твои посты вынести куда-нибудь в анналы, чтобы их при необходимости можно было без особых проблем найти.prank сказал(а):
prank
Старожил
Дмитрий, тема вроде и так актуально-аннальная :lol:.admin сказал(а):
В тойной шапке (первом сообщении) попробую зимой систематизацию навести, типа как Дима DmG в мультяшной (ТО-тюнинг)
.
Да, в первом сообщении сделать какую-то навигацию на самые ценные посты было бы самое правильное наверное.prank сказал(а):Дмитрий, тема вроде и так актуально-аннальная :lol:.
В тойной шапке (первом сообщении) попробую зимой систематизацию навести, типа как Дима DmG в мультяшной (ТО-тюнинг)
Это надо быть очень терпеливым, чтобы перелопатить 90 страниц темы, если ты зашел в нее впервые и хочешь узнать что-то конкретное...
Как у вас здесь все просто только есть маленький нюанс все пружины после изготовления проходят термическую обработку или отпуск или закалку а из другой пружины ничего нельзя сделать как дереву так и металлу после изготовления придают специфическую форму. И еще почему все время придумывают велосипед можно просто купить запчасть и потратить свободное время на придумывание чего то правда новогоprank сказал(а):Привет, Вадим.
В предыдущем сообщении Вячеслав (Novot) из Новотроицка отписал весьма доступно и грамотно, как изготовить пружинку своими силами. Вы взываете о помощи по данному вопросу на Новосибирском сайте. На Ваш призыв, например, готов откликнуться - попробовать сваять данную пружинку. Везите катушку. Адрес на 5-м микрорайоне - путем ЛС
prank
Старожил
Вас что коллега не устраивает? То, что у Вадима теперь катушка рабочая? Если было бы необходимо, сделал бы и отжиг с закалкой.Anton70 сказал(а):
Будем рады ознакомится с результатами придумывания нового Вами. Если есть что показать - выкладывайте, оценим новизну.
