[prank]

..Торцевое. Раз допустимо, то хорошо, узел этот в отличии от ГП чистый... Хотя может и его нужно смазать по новой.

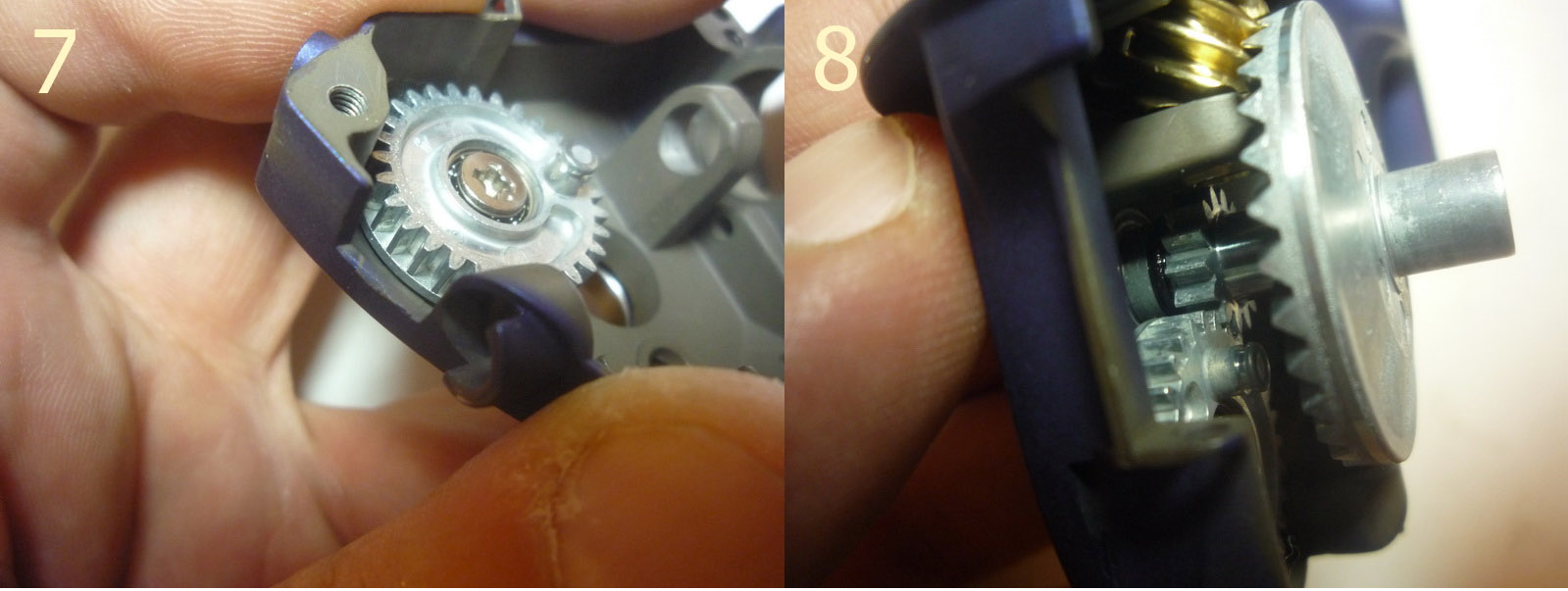

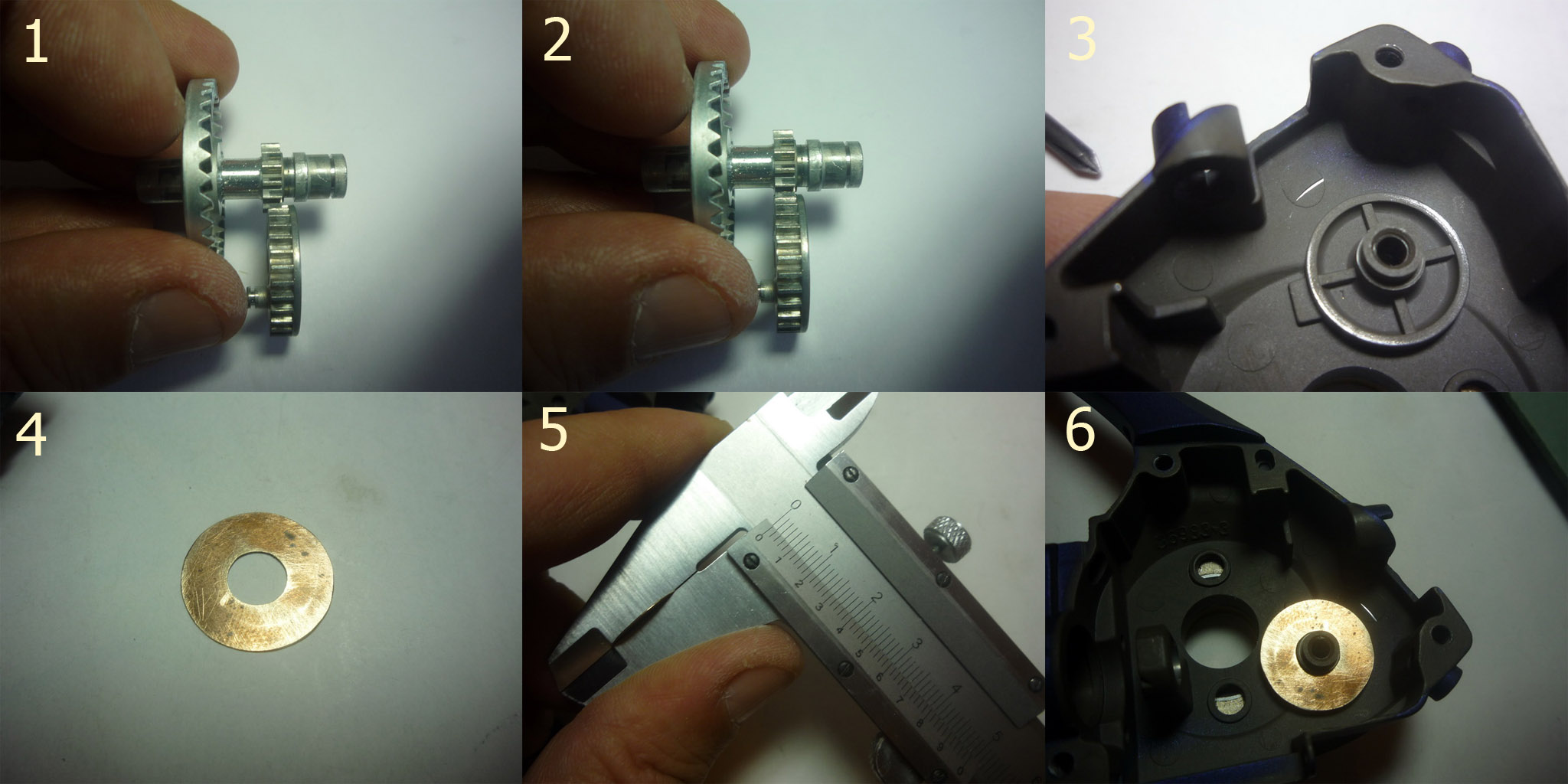

Тут вот фотки у себя нашел. В продолжение того что писал (на комменты уже сегодня силофф нету ):

Есть мнение по почерневшей смазке? Менять наверное надо полюбому, но как сделать так, чтоб она опять не почернела после 30-50 оборотов?

Я бы забил и не парился, ибо диоксид молибдена - сугубо твердое весчество, выносящее основной металл, при недостатке зазора в паре скольжения/качения (зато там где микрораковины - он замечательно "замыливает" их). "Черность" не свидетельствует о необходимости его замены.
Единственно что посмотрел бы (как неоднократно писал) - должен быть микро-минимальный осевой люфт ведомой шестерни ГП.



[Mefisto]

Единственно что посмотрел бы (как неоднократно писал) - должен быть микро-минимальный осевой люфт ведомой шестерни ГП.

Ведомой или ведущей?
У ведущей люфт имеется, насколько он большой не знаю чем замерить.. без спец. инструментов.

Момент на счёт смазки - после того как собрал ход был мягким, но легкость пропала. Открыл, убрал выдавленные излишки, закрыл и о чудо. Причем изначально клал очень мало смазки зная, что на ГП, особено на ведущей остается всего лишь тонкая пленка смазки.



[prank]

...У ведущей люфт имеется, насколько он большой не знаю чем замерить.. без спец. инструментов.

Да и не надо всяких специнструментов, если органолептически (пальцами) он немного есть - все в порядке.

Момент на счёт смазки - после того как собрал ход был мягким, но легкость пропала. Открыл, убрал выдавленные излишки, закрыл и о чудо. Причем изначально клал очень мало смазки зная, что на ГП, особено на ведущей остается всего лишь тонкая пленка смазки.

Все верно, и не знаю, что добавить..



[prank]

..Ведомой или ведущей?..

Конечно моя ошибка, Вы правы, читать ведущей.



[prank]

..после того как собрал ход был мягким, но легкость пропала. Открыл, убрал выдавленные излишки, закрыл и о чудо. Причем изначально клал очень мало смазки зная, что на ГП, особено на ведущей остается всего лишь тонкая пленка смазки.

Думаю, что вопрос с "утяжелением" связан именно с применением смазки с диоксидом молибдена. Возможно с использованием "обычной" смазки (без наполнителя диоксидом молибдена/графитом) такого эффекта бы не было. Начиная со второго предложения - все вроде логично, учитывая перераспределение твердой фазы смазки в зазоре..



[Mefisto]

prank
Я кстати ждал, что это дайвовская смазка будет твёрже (более липко-вязкой), на деле она совсем не такая - консистенция какая-то особенная, необычная.
Я много лет пользовал дайвовскую синюю в гармошке и такого эффекта ни разу не получал... липкая, жирная, но мякгости ходя не было в помине.
Я изначально решил, что если износа ГП у Сертейта не будет, буду мазать обычной синтетической. Но износ есть, видимо катуха (еще раз напомню - second hand купленная в инете) была на рыбалке пару раз, но рыбы на нёё поймали немеренно

Ваше мнение по МО смазке? Знаю, что многие её боятся. Я сначала тоже боялся, одни говорят, что сьест ГП, другие пользуются годами МО, причем не катушечным и всё у них как бы замечательно.



[prank]

..Ваше мнение по МО смазке? Знаю, что многие её боятся.

Волка бояться - в лес не ходить. Но по существу думаю аналогиями применения моторного масла в ДВС: новый - юзаем то что рекомедует изготовитель: если 5-10W30, то его и лить. 100 т.км. проехал, компрессионные и маслосьемные кольца не поменял - видимо целесообразней для сердечка масло с повышенным химчислом залить (с увеличенной вязкостью при рабочей температуре) типа 5-10W40. Исходя из обычной логики, почему бы не применять такой подход и к смазкам катушек.. Ведь все определяется зазорами и износами (вырывами металла в виде раковин, плен).. в том числе..
Исходя из данного подхода, в малоизношенную ГП не стал бы сувать смазку с твердой фракцией. А если износ есть - запросто.



[prank]

Продолжая аналогию, (что не совсем конечно корректно, применяя гидродинамическую теорию смазки не к маслам, а к смазкам (grease)), например в низкоскоростные ШП 7 или 9 класса по спецификации ABEC не стал бы заправлять смазку с твердой фракцией. А в ШП класса эдак 3-го - пуркуа бы и не па.



[Mefisto]

Вопрос не увеличит ли износ этот МО. Хотя читал, что кристаллы его очень мягкие и адгезия супер, при разных температурах.
Износ у ГП моего Сертейта есть, явный, хотя до переборки не было характерного рокота, просто ход был шумный.



[Яксель]

Коллеги, не подскажите, где можно раздобыть хитрую отвертку, чтобы затянуть ролик ЛУ на Дайва Сертейт-10 2500R?

Извиняюсь, что вмешиваюсь в дискуссию, но мне нито ничего не посоветует?))



[Tima]

Извиняюсь, что вмешиваюсь в дискуссию, но мне нито ничего не посоветует?))

Все, наверное, отвёртку ищут, писать некогда. Я твою катуху, например, в глаза не видел, поэтому не представляю, что в ней хитрого такого. Хоть бы фото выложил, а то остаётся только догадываться...



[Mefisto]

Извиняюсь, что вмешиваюсь в дискуссию, но мне нито ничего не посоветует?))

Нужен Torx - http://ru.wikipedia.org/wiki/Torx. Где покупать не знаю, думаю главное, чтоб было не дешево-китайское.



[Tima]

Чтобы не соврать, видел что-то подобное в магазине "Крепёж" на 25 лет Октября. Они наборами там идут и ценник немаленький. Думаю, что аналог можно найти где-нибудь на рынке, если акция по разборке одно-двух разовая, то и дешёвку купить не критично. Хотя и по отдельности что-то было, но надо знать конкретно, какую биту надо...



[Яксель]

ОК, Спасибо всем!! Да похоже такой ключик, да мне надо разово закрутить посильнее - просто раскрутился винтик, съезжу в Крепеж на 25 - может куплю - если не дорого, может просто дадут закрутить)))



[Mefisto]

Кхм... разобрал в очередной раз свой Сертейт
Поменять таки потемневшую смазку и досканально проверить узел "паразитки". После проверки (там тоже оказалось не всё чисто) разобрал полностью, промыл, продул и... узел паразитки собрать не получается!

На фото порядок в котором я её собираю, чётко по схеме. Винт сначала окрутить было очень трудно, пришлось брать отвертку со здоровенной рукояткой. А тепер чуть-чуть затянул и она вообще не крутится. Есть идеи в чём моя ошибка?

И фотка износа шестерни. Не знаю сильный ли это износ или нет, но МО смазкя явно помогла, хотя и со старой катуха не рычала...


И инфа по смазке - т.к. родной гриз из баллонов внезапно закончился, решил положить в паразитку Super Lube. Смазка хорошая, но очень липкая для этого узла. Придется ждать когда приедет новые Дайвовские баллоны.



[prank]

.. А тепер чуть-чуть затянул и она вообще не крутится. Есть идеи ..

Без малой шайбы проверить, доходит ли ШП до буртика в шестерне при его посадке пальцами. Возможно царапнулась посадочная поверхность.
Шайбы "растолстеть" не могли. Головка винта упирается во внутреннюю обойму ШП, а та при затяжке - в ступеньку на валу-приливе на шасси. Следовательно сам ШП зажать нельзя. Можно только если он не дойдет по оси в шестерне до упора.
По зубьям ведущей - это не износ, а скорее притирка. Все хорошо с ней. По смазке мне кажется зря Вы так заморачиваетесь. Какая есть - той и мазать. Не солидол ведь .



[Mefisto]

prank
Без шайбы всё работает, с ней не хочет. Буду смотреть что там не так, пасиб.

По поводу смазки - более густая подействует на легкость хода катухи? Или в этом узле по барабану?
Мне важно, чтоб смог крутануть ручку и выдернуть дорогой мне воблер меж камней Катуха должна вращатся очень легко.

Апдейт: проверил посадочное место, ни царапин, ничего подозрительного. Пробовл шайбу-ШП переворачивать - не крутится шестеренка... паразитка.



[prank]

Мистика какая-то Ну не ставьте тогда малую шайбу. На работоспособность не повлияет. Хотя в академических целях конечно любопытно, какова причина зажатия паразитки...
По смазке - я масло использую только для штока во вторичке, во всех остальных местах - grease. "Тугость" вращения катушки при этом замечал только в 1 случае - если смазка летняя, а катушка используется при низких температурах. И то этот факт сказывается при применении не всех смазок, подходящих под "летние" температуры. Аналогичная ситуация возникает, если в некоторые смазки, которые гигроскопичные, попадает вода. И даже в этом случае несложно снять крышку и выдуть капли воды. И немного подсушить.



[tvn]

разобрал в очередной раз свой Сертейт ... и... узел паразитки собрать не получается! ...На фото порядок в котором я её собираю, чётко по схеме. Винт сначала окрутить было очень трудно, пришлось брать отвертку со здоровенной рукояткой. А тепер чуть-чуть затянул и она вообще не крутится. Есть идеи в чём моя ошибка?

есть ишшо идейка! :roll:
слухай сюда: в связи с тем, что эта катуха достаточно высокого класса и даже некоторые узлы ее почти прецизионные ... - так вот мое мнение - винт, которым крепишь шестерню паразитки, сидел на спец клее (существуют такие клеи для фиксации резьбы... розовенькие и прозрачные в основном... называется "лотфэт"... если мне не изменяет память... с 1977г. помню аднако :shock: )
скорее всего винт затягивали с определенным усилием, до исчезновения люфтов и при сохранении свободного и мягкого хода шестерни паразитки на ШП, предварительно нанеся каплю клея на резьбу... вот поэтому ты так трудно откручивал... а вообще если фиксация с таким клеем - то надо предварительно нагревать его до 150-200 град С = и затем откручивать

фотка износа шестерни. Не знаю сильный ли это износ или нет, но МО смазкя явно помогла, хотя и со старой катуха не рычала...

шестерни у твоей катухи идеальные - не парь себе мозги



[prank]

Володь, привет. Таким способом обычно косяки вытягивают на дешевках. С нормальными катушками - ШП при сборке все же должен садится на ступень вала, прецизионно отлитого на шасси. А шайбами вроде как раз люфты и выбирают. Без претензий на истину конечно, тем более какой-то странный эффект после разборки-сборки. Может уже до того заэкономились, что новые модели средне-верхнего диапазона как бюджет собирают...
Еще хотел сказать по поводу "тяжести" откручивания (про шимку писал). Вполне возможно что тяжел именно срыв, сопровождающийся щелчком. Обычно так сходит крепеж с четко тарированным моментом затяжки. Когда клей или герметик - при дальнейшем выкручивании винт/болт продолжает идти с небольшим усилием..
