Самостоятельное ТО безинерционной катушки

[Altezz]

Спойлер: Советы Мастера по обслуживанию катушек. Видео.

Вариант восстановления сломанной лапки катушки
ТО подшипников закрытого типа со съемными пыльниками
ТО подшипников закрытого типа с несъемными (запрессованными) пыльниками
Сглаживание "тракторного" хода шестерни
Как надежно закрепить гайку ротора от раскручивания
Шлифовка повреждений отбортовки шпули (сохранность лески/шнура при забросе)
Выбор осевого люфта ведущей шестерни
Что делать, если ширина подшипника, заменяющего подроторный подшипник, меньше требуемого?
Варианты уменьшения осевого люфта кноба
Восстановление клипсы для фиксации шнура/лески на шпуле
Защитный "чехол" на шпулю, защищающий отбортовку от мехповреждений
Тюнинг дужки лесоукладывателя
Изготовление шайб из подручного листового материала
Коррекция конуса намотки на Daiwa

Спойлер: Banax Herse 750W

Варианты решения проблем с обгонной муфтой (стопором обратного хода)

Спойлер: Daiwa Tierra

Исправление конуса укладки
Как вытащить шток шпули
Устранение осевого люфта в посадке ведомой шестерни
Варианты решения проблем с обгонной муфтой (стопором обратного хода)
Размеры подшипников/втулок на TD Tierra 2500
Как убрать осевой люфт на кнобе

Спойлер: Daiwa TD Advantage

Разборка при ТехОбслуживании
Как убрать осевой люфт на кнобе

Спойлер: Ryobi Excia

Как открутить винт на ролике лесоукладывателя

Спойлер: Ryobi Zauber

Как убрать осевой люфт на кнобе

Спойлер: Shimano Ultegra

Разборка при ТехОбслуживании
Размеры подшипников/втулок на Shimano Ultegra 2500



[KPF67]

Да, на бесконечник 3х6х2,5.
А в каретку я ставил два подшипника, чтобы с укорачиванием штатной втулки не заморачиваться. У меня высота штатной пластиковой втулки аккурат 4,5 мм. Поэтому подшипников два: один 2х5х2,5 а второй 2х5х2,0 мм. +шаёбочки тонкие регулировочные.
Судя по приложенной фотке у Вас тоже втулка высотой 4,5 мм, поэтому одного подшипника по высоте не хватит, надо будет или втулку высотой 2,0 мм ставить, или как у меня - два подшипника.
В старых Симанухах каретки были пониже, с пластиковой втулкой высотой около 2,5 мм. Вот в них просто один подшипник 2х5х2,5 мм поставишь - и готово дело!..

В жизни всегда есть место подшипнику!..

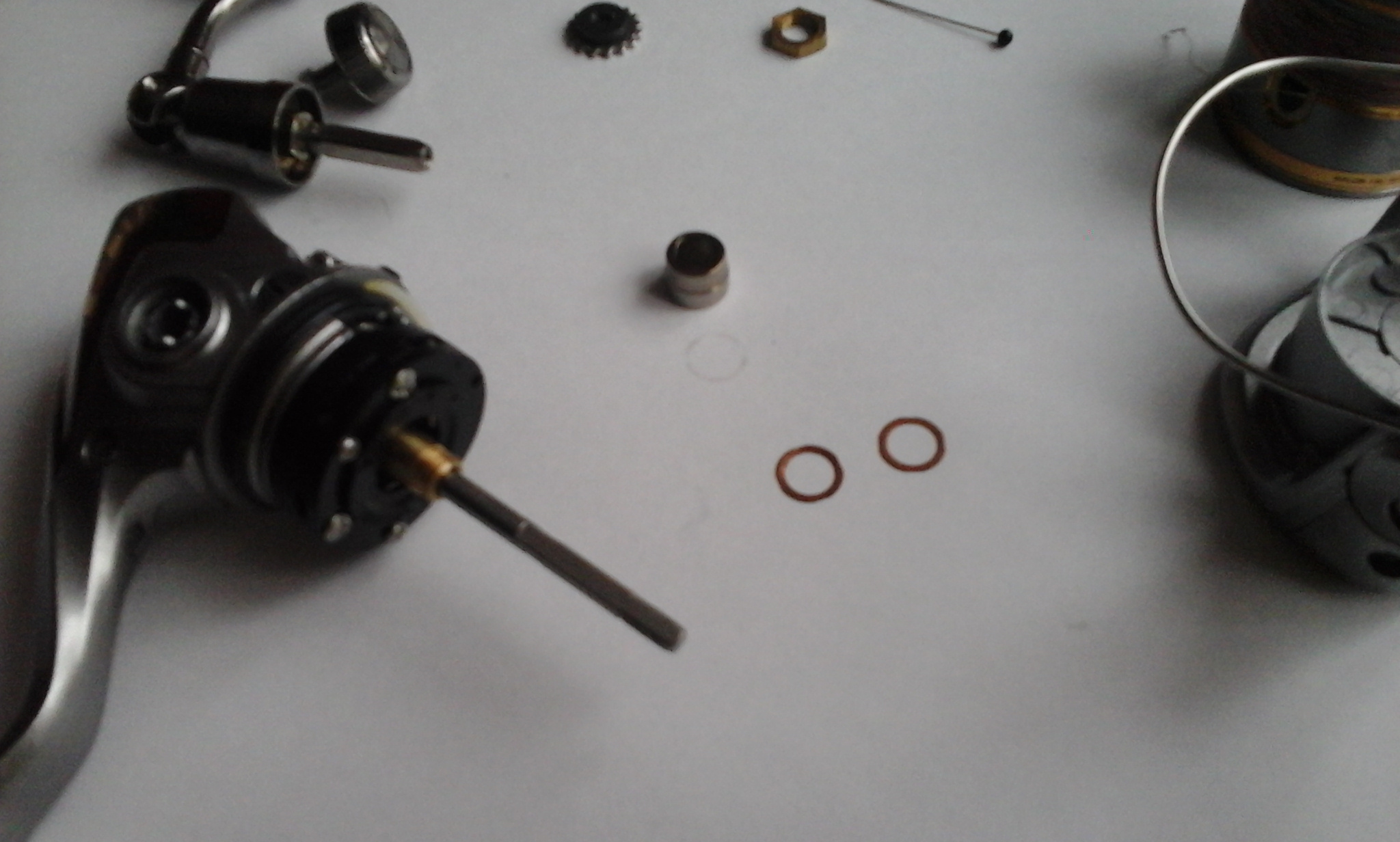

Спасибо!!! А фото не моей кати, просто для общей иллюстрации вопроса выложил. Ну вот теперь будет, чем заняться, пока оттепель где нибудь что нибудь не вскроет на реках.



[dmm777]

Подскажите, где берут регулировочные шайбы разной толщины из меди.



[Tabib]

Подскажите, где берут регулировочные шайбы разной толщины из меди.

В прикреплённых ссылках данной темы, например. На два-три поста выше вашего вопроса есть ссылка на самостоятельное изготовление шайб.



[dmm777]

В прикреплённых ссылках данной темы, например. На два-три поста выше вашего вопроса есть ссылка на самостоятельное изготовление шайб.

Спасибо, эту ссылку я видел. ИМХО, самостоятельное изготовление шайб это для сильно рукастых умельцев. Может в продаже есть готовые наборы? (Для тех у кого руки откуда надо, но еще не очень длинные )



[rid56sp56]

Спасибо, эту ссылку я видел. ИМХО, самостоятельное изготовление шайб это для сильно рукастых умельцев. Может в продаже есть готовые наборы? (Для тех у кого руки откуда надо, но еще не очень длинные )

Вот тут брал.forum76/topic27140.html



[Tabib]

Вот тут брал.forum76/topic27140.html

Подтверждаю.
У Антона брать - надёжно и безопасно. Очень ответственный товарищь!!!



[Kirill-G]

Здравствуйте. Заказал для обслуживания своих катушечек наборчик Ardent Reel Butter Lube Pack. На днях должен придти. Как я понял там тюбик с гризом (для ГП и червяка) балончик синтетического масла (для штока и обгонки и ролика л.у.) и балончик силиконовой смазки специально для ШП ?
У кого нибудь есть опыт использования данного набора? Все по инструкции делать? Или какие то варианты?
Почему задаю данный вопрос. Раньше где то проскакивало, что силикон не очень в шп. подходит?
Начать планирую с 10-й наски. Она у меня с неизвестным пробегом и историей.



[NLE]

Здравствуйте. Заказал для обслуживания своих катушечек наборчик Ardent Reel Butter Lube Pack. На днях должен придти. Как я понял там тюбик с гризом (для ГП и червяка) балончик синтетического масла (для штока и обгонки и ролика л.у.) и балончик силиконовой смазки специально для ШП ?
У кого нибудь есть опыт использования данного набора? Все по инструкции делать? Или какие то варианты?
Почему задаю данный вопрос. Раньше где то проскакивало, что силикон не очень в шп. подходит?
Начать планирую с 10-й наски. Она у меня с неизвестным пробегом и историей.

МаслА хорошие (full sintetic), вполне годятся для своих узлов, а вот гриз для ГП я бы подразбавил маслом с Si, т.к. 11Caldia потеряла легкость хода, а вот Nexawe нормально воспринял этот гриз. Вообщем думаю для бюджетных Шиманок наборчик сгодится, да и адгезия неплохая - на зубах неплохо держится.



[Lexic]

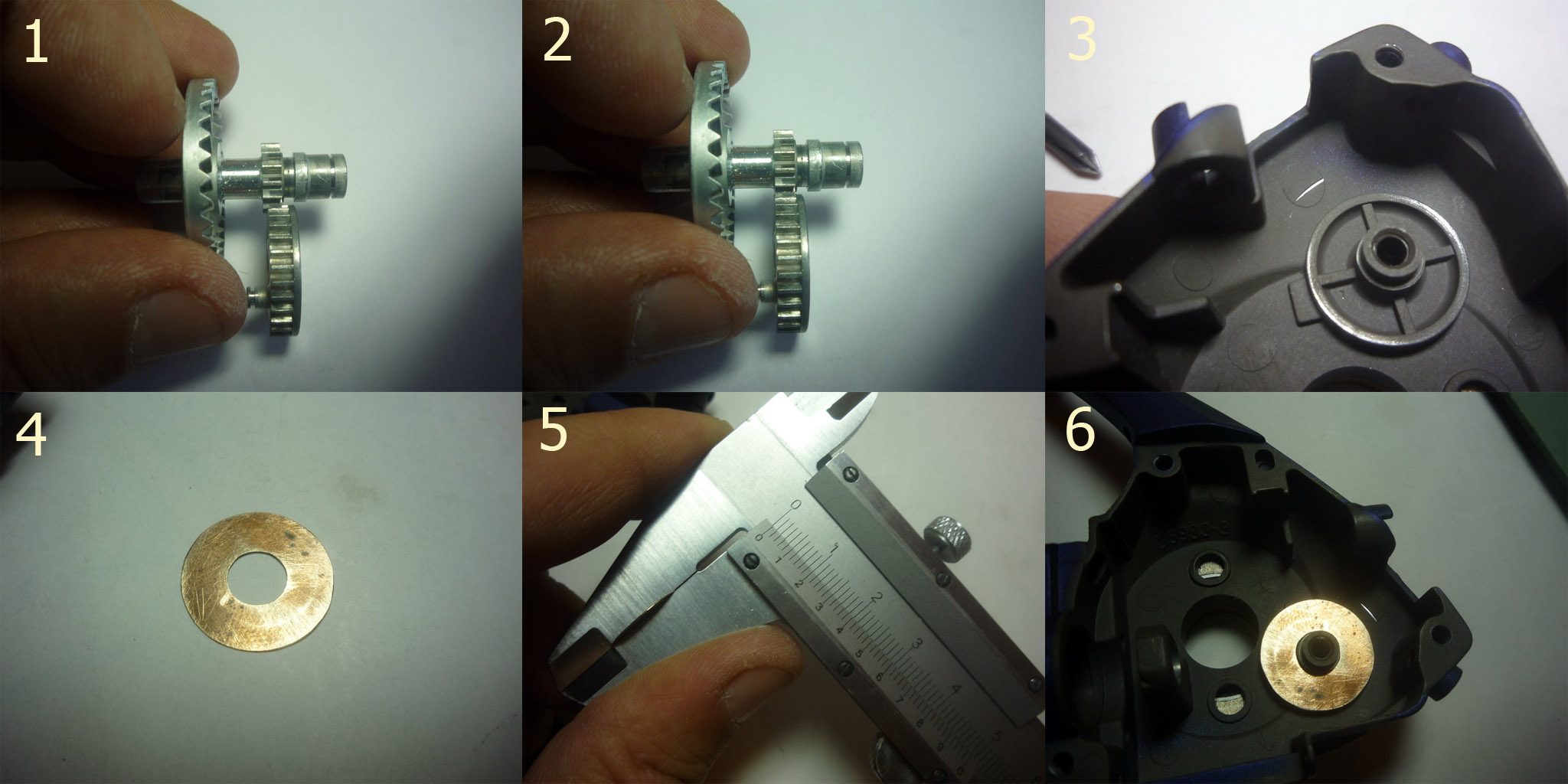

Здравствуйте, попала мне в руки почти новая дайва тиера 3000, пару рыбалок было, собственно меняю смазку и хотел бы установить проставку под шестерню привода вала, но вот проблема, сделать у нас никто не может. Собственно может поможет кто бедному крестьянину, сделает мне 3 штучки из металла (фторопласта) и отправит за символическое вознаграждение?? Спасибо.
фото взято с 18 страницы.



[игорян768]

отправит за символическое вознаграждение

где живеш- то

вообще не скромный



[Lexic]

отправит за символическое вознаграждение

где живеш- то

вообще не скромный

В Архангельске живу,, купил щуп на 0,15, приспособу сварганил, попробую так сказать на коленке сделать



[Lexic]

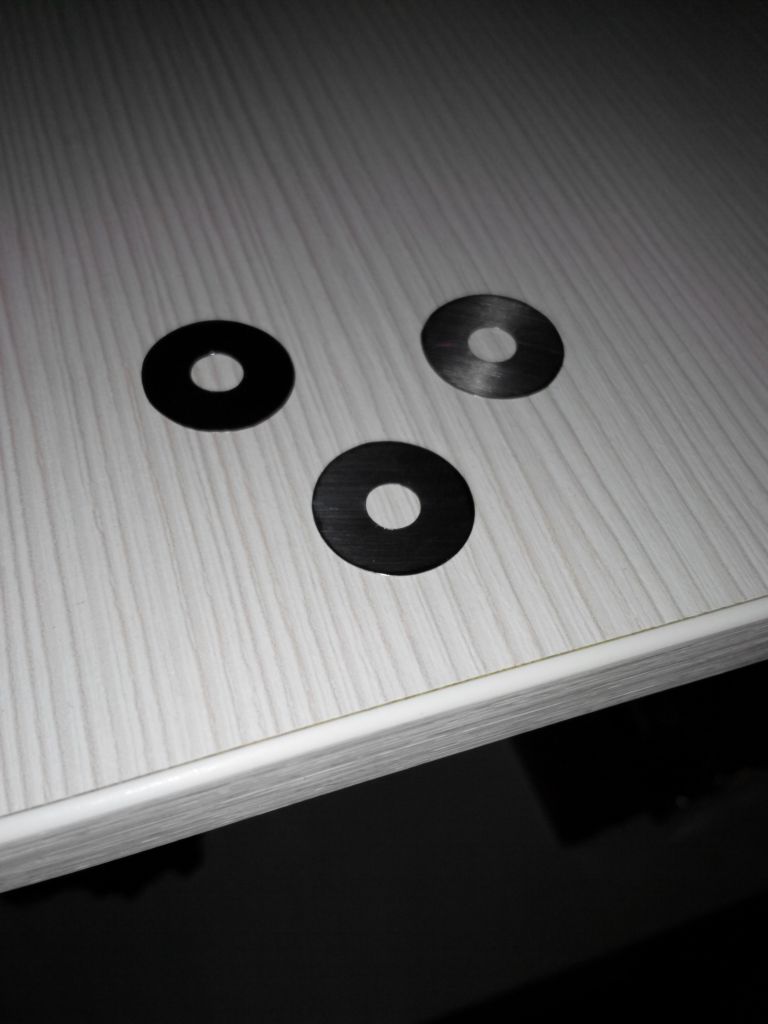

собственно таки получилось из щупа 0,15 сделать 3 штучки



[Tabib]

собственно таки получилось из щупа 0,15 сделать 3 штучки

Классно получилось, уважаю!!!



[Кудр]

Приветствую коллеги.
Как и говорилось ранее, в продаже появилось daiwa mag sealed. Как приедет, попробую, отпишусь.
http://www.ebay.com/itm/Reelshop-Magnet ... 2352827659



[dmm777]

Друзья, вопрос про самостоятельное изготовление шайб
Делаю зажимное устройство. Встал вопрос с резцами. Попробовал сделать их из надфилей - "садятся" на текстолите. Надфили польские (скорее китайские) из Леруа. Какие варианты - искать старые советские или еще кто что использует?
Какой толщины делаете резцы?



[игорян768]

фрунзе 54-магазины для ювелиров -штихили+гугл



[rid56sp56]

А если такое попробовать,



[Tabib]

Можно попробовать из сломанного маленького метчика или сверла сделать...



[Kirill-G]

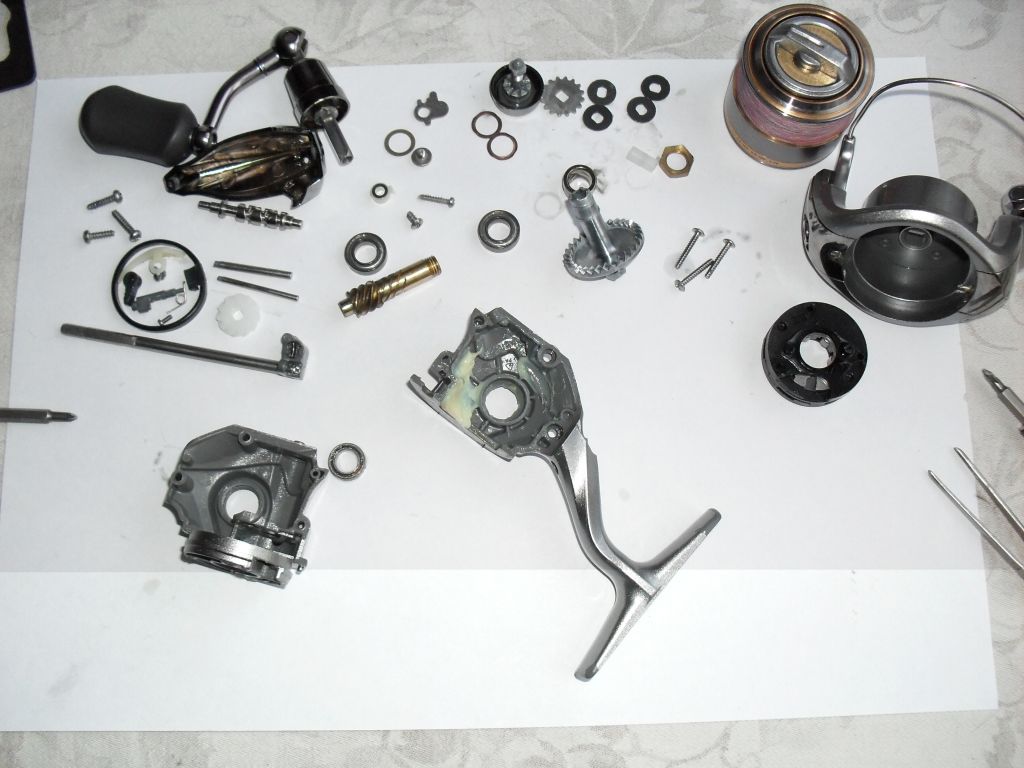

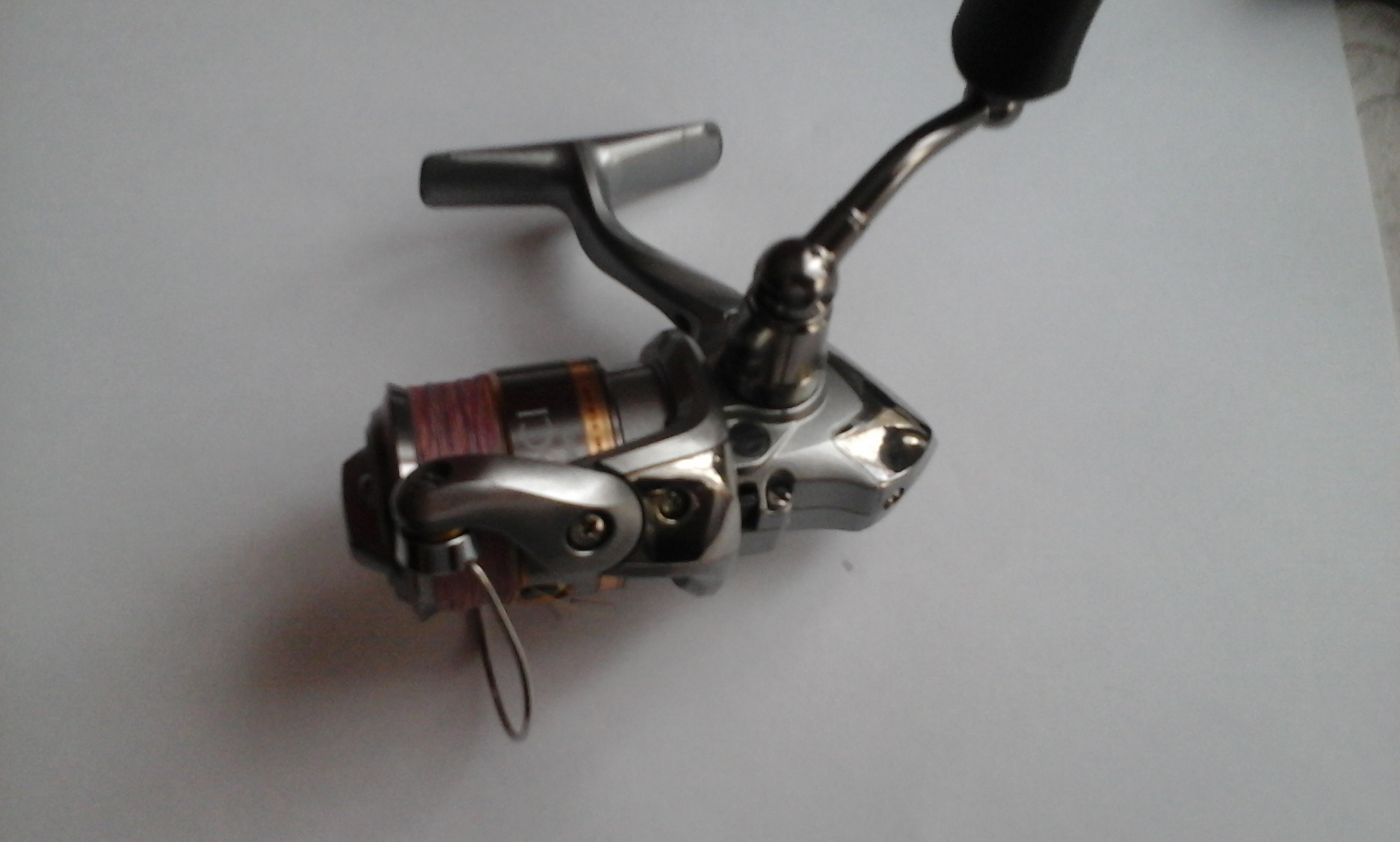

Вот и добрались руки до своих катушек. Начал с Shimano Nasci 10 1000S.
Пробег был неизвестен, покупал б.у.

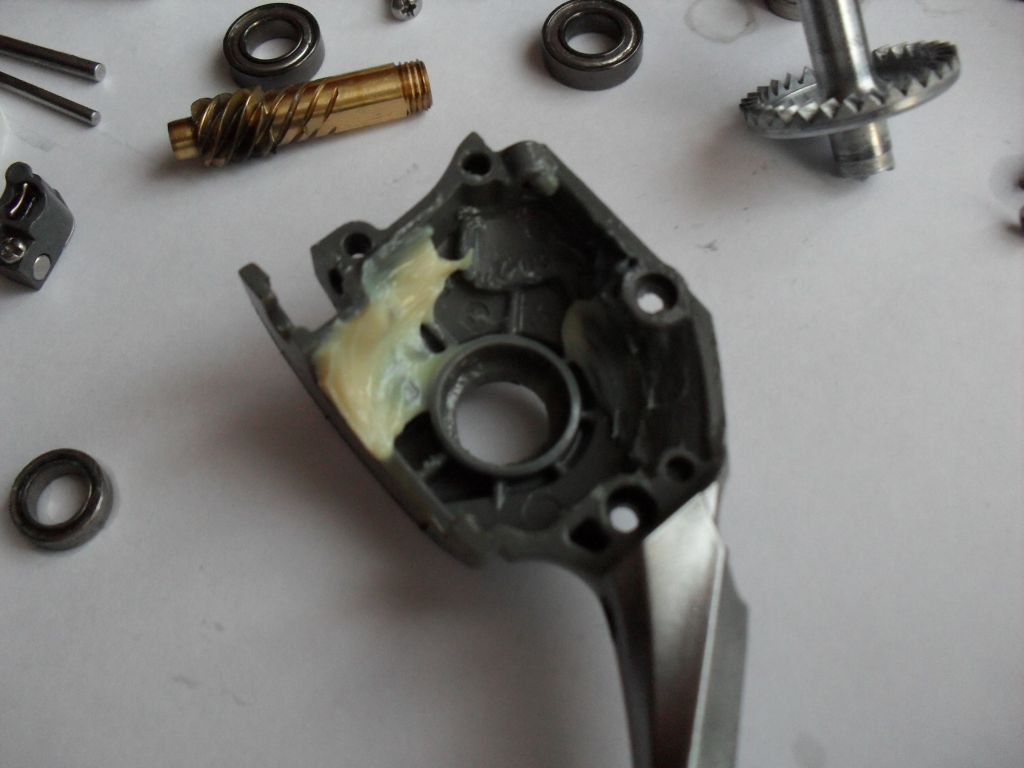

Вскрытие показало, что предыдущие владельцы через сливное отверстие пытались добавить смазки. Как видно на рисунке практически вся смазка осталась на корпусе.

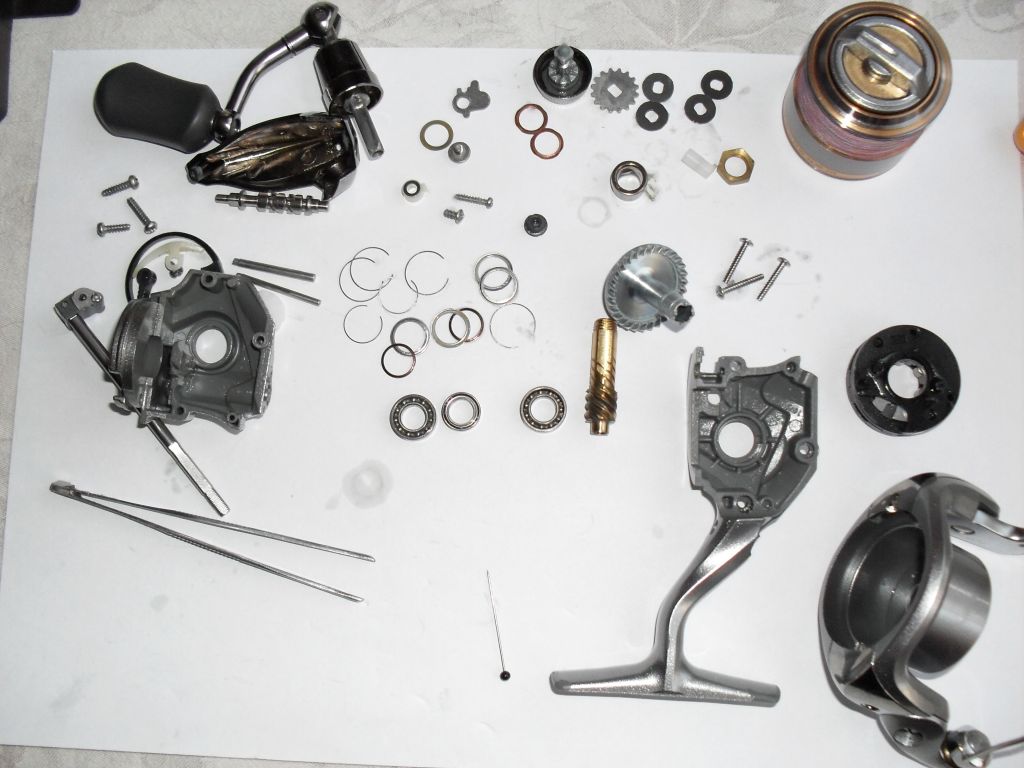

Все разобрал, промыл в калоше и смазал набором Ardent Reel Butter Lube Pack. Шестерни и валы гризом. Подшипники жидкой для подшипников, а шток и подш. ролика лескоукладчика жидкой синтетикой.
Все собрал, ничего вроде не заедает и не шумит. Только вот забыл с шайбами регулировочными. Две (одна белая толстая и одна желтая тоненькая помню, поставил на ведущую с короткой стороны) а вот две медные помню, что в районе обгонки стояли. То ли под втулкой обгонки, то ли сверху. Забыл. И схемы по этому поводу молчат... Первое ТО делал, опыта еще нет

Да, кстати кноб разборный. Стоят латунные втулки. При случае шаров добавлю



[Tabib]

У меня тоже пара штук 10-ых Наски есть, правда покрупнее, размера 2500.
Обычно шайбы ставятся наоборот.
В смысле, белая потолще - под обгонку, а тонкие регулировочные (медные) - под левый подшипник, на колесо.
При этом после сборки правильно смазанная катушка должна вращаться под весом ручки, а люфт должен быть едва заметным. Гриза не должно быть слишком много, он ни в коем случае не должен свисать гроздьями и не должен попадать на шток. Наиболее частая ошибка при смазке - положить гриза от всей широты души.
При испытаниях на лёгкость вращения шпулю надо снять.
Если люфт слишком большой - тогда нужно добавить ещё одну тонкую медную регулировочную шайбу (обычно бывает достаточно 0,05 мм). Заеданий после добавления шайбы (при вращении под весом ручки) быть не должно.
Если заедание всё таки есть - значит шайбу добавил зря. Ну, или она слишком толстая. Ибо, есть шайбы и 0,02 и даже 0,01 мм.
Но, такими тонкими обычно никто не заморачивается, разве что фанаты/беспредельщики, которые слишком любят свои катушки.
Лично у меня таких шайб нет, но планирую закупить.
