Самодельные лодки из ПВХ

[Сенсей]

Здравствуйте всем. Прошу прощения что влез, вопрос был Коле-Ларисе. Но если интересно вот так выглядят выкройки моих баллонов. Баллоны повёрнуты в противоположные стороны на 9 сантиметров, при этом подъём носа 19см.

Вот извинения совсем ни к чему , мы не в личке , а открыто общаемся .
Если вас не затруднит , расскажите как можно подробнее про ваш раскрой , это многим интересно !
Как понять: " повёрнуты в противоположные стороны " ?
Как получается подъём носа ?
Интересно всё , и подробней как только это возможно .
Спасибо !



[ivan.m]

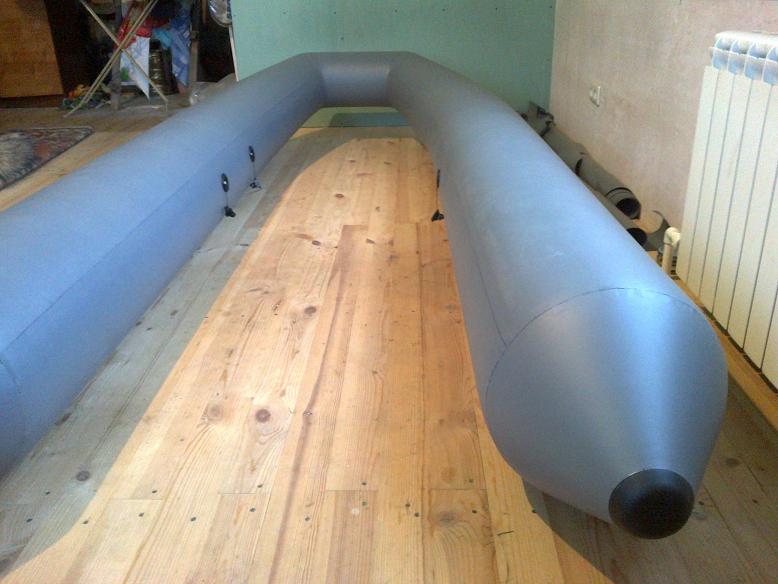

Сам долго думал как сделать такие выкройки. Вот на фото внутренние швы баллонов расположены выше клапанов а наружные (не видны)ниже. Подробно напишу завтра, уже глаза закрываются.



[Сенсей]

ivan.m

Если один шов выше , другой ниже , значит вы "крутанули" балоны вдоль оси ?
Ещё вопрос по фотке , к носу уменьшение диаметра балона из каких соображений выполнено ?
Как проводили расчёты , вручную или по программе какой ?



[ivan.m]

ivan.m

Если один шов выше , другой ниже , значит вы "крутанули" балоны вдоль оси ?
Ещё вопрос по фотке , к носу уменьшение диаметра балона из каких соображений выполнено ?
Как проводили расчёты , вручную или по программе какой ?

Ждите пишу.



[ivan.m]

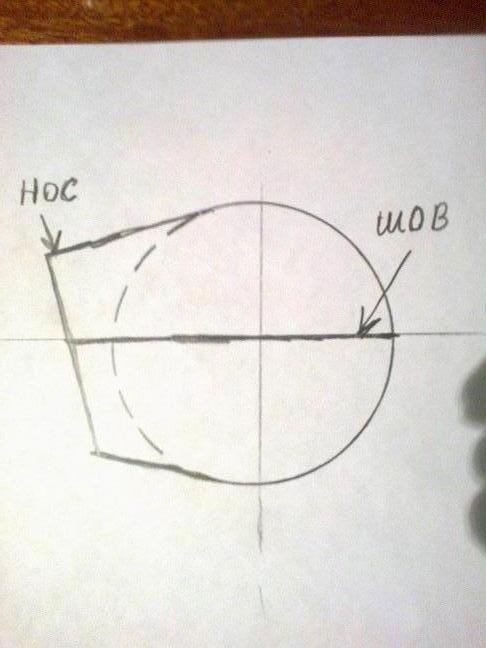

Делал выкройки так: Начертил контур лодки с верху с боку. Нарисовал вид спереди одного баллона.
Примерно вот так.

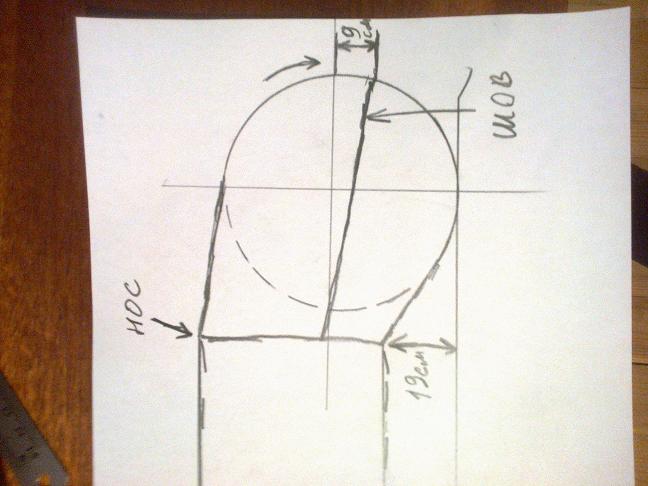

Потом крутил рисунок относительно центра окружности баллона до подъёма носовой части на нужную мне высоту (19 см ).

Дальше по получившимся углам и размерам в программе PNS4 делал соединение двух труб и их развёртку.
Т-Флекс с ходу освоить не получилось.


Полученную развёртку разрезал по будущим швам. К передней части баллона дорисовал его продолжение.
Доробатывал потом выкройки на модели из плёнки.
Может конечно есть путь и легче но я его не знаю, раньше лодок не делал вообще.
Переменное сечение баллонов сделал потому что понравилась именно такая форма, больше причин нет.



[ivan.m]

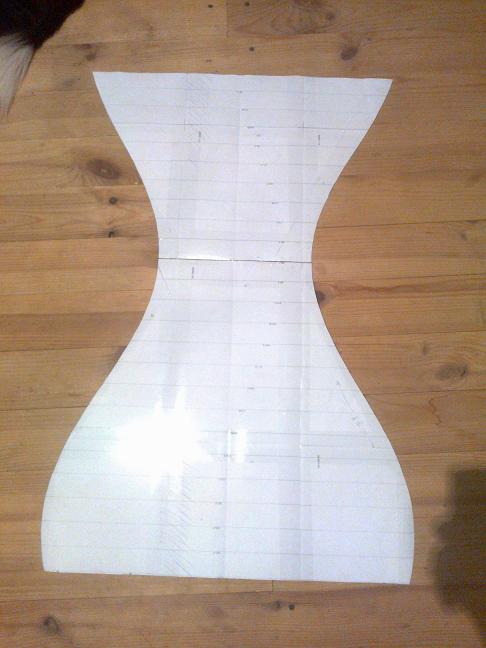

Это выкройка носа сделанная в PNS4.



[Сенсей]

А я не догадался повернуть рисунок на нужный угол , и ушёл по другому пути , который гораздо , гораздо сложнее , а значит менее точный в разы .
Соберусь с мыслями ещё навалю вопросов , если вы не против .



[Сенсей]

Ещё вопрос , может кто наталкивался на такую тему .
Я всё про рибы .
Как делают плоский балон ? , точнее как бы пол балона , дабы выиграть 40 -50 сантиметров ширины кокпита ? Наружу балон круглый , а внутрь плоский по диаметру .



[ivan.m]

Соберусь с мыслями ещё навалю вопросов , если вы не против .

Нет не против, на что смогу отвечу.



[коля-лариса]

Ткань заказывал на валматексе - Plastel boat TE 90, клей брал в местном обувном магазине, на первую брал итальянский Poligrip999, на вторую испанский Obrador 925H, отвердитель десмодур, на тесьму и перегородки использовал тентовую ткань 620 или 650. Клей и тот и другой понравился, пробывал башкирский десмокол - адгезия не та.

Дмитрий приветствуем.
Из Мехлера работали с Пластелом 620 и 750. Как Вам 900ка показалась?
Блестящей стороной клеить нужно внутрь баллонов. Это газодержащий слой.
Клеем Полигрип(с присадкой полидур) работали. Крепкий,но в последствии очень сильно дубеет. Обрадор понравился. Адгезия, лучше всего у Бостик Виникол1520.
После него,другим клеем уже нехочеться работать

Может конечно есть путь и легче но я его не знаю, раньше лодок не делал вообще.Переменное сечение баллонов сделал потому что понравилась именно такая форма, больше причин нет.

Иван привет.
Конечно есть и другие пути. Они всенепременно будут найдены.
Переменное сечение еще немножко снижает вес лодки и увеличивает обитаемость кокпита.

Как делают плоский балон ? , точнее как бы пол балона , дабы выиграть 40 -50 сантиметров ширины кокпита ? Наружу балон круглый , а внутрь плоский по диаметру .

Андрей приветствуем.
Изменение формы достигаеться применением формообразующих перегородок из материала ПВХ или вклеиванием внутрь жестких элементов. Внутрь баллонов можно встроить даже емкости для питьевой воды. Почитайте книгу. Королев-Жохов. Надувные лодки.



[ivan.m]

Иван привет.
Конечно есть и другие пути. Они всенепременно будут найдены.
Переменное сечение еще немножко снижает вес лодки и увеличивает обитаемость кокпита.

Коля Лариса здравствуйте. Да, над этой стороной вопроса как то не подумал.



[Сенсей]

[*]

Почитайте книгу. Королев-Жохов. Надувные лодки.

Это не так просто оказывается , сплошные вирусы на этой книге , блин .



[Сенсей]

Конечно есть и другие пути. Они всенепременно будут найдены.

Наверное выкройка из четырёх частей , которую в конце концов можно , методом тыка , свести к двум косым швам .
Чуть разгребу свои дела , займусь этим рукоблудием .

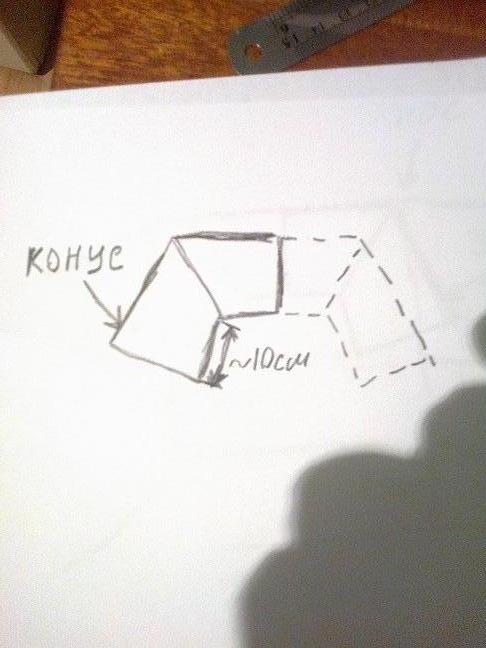

Ещё возможный вариант - это сначала загнуть баллон вверх на нужный подъём носа или чуть выше необходимого и уже потом крутить баллон , сводя нос .То есть крутить тогда надо в другую сторону.При этом сместить ось вращения , что бы она проходила не через ось симметрии баллона , а через ценры окружностей начала и конца баллона . Это легко посмотреть на согнутой проволочке . Тогда скула должна приподниматься при вращении , а не стоять на месте как в варианте когда ось вращения совпадает с осью симметрии .
(Ну это так , моё предположение )



[ДимаР]

Вот те раз!Коля-Лариса, спасибо что подметили, что не той стороной склеено, смотрел у себя на "белуге", показалось
что рельефной(блестящей) стороной наружу. Сейчас присмотрелся, там ткань в верхней части баллонов рельефная, в нижней - гладкая, наверное солнце так воздействует. Первую лодку клеил из тентовой ткани, когда заказывал лодочную думал она будет похожа на ткань "белуги", но она мне больше напомнила ту же тентовую, только толще.
Мне кажется на моторке она как то более устойчива к заломам, меньше мнется и плетение нитей там другое, рисунок более мелкий. В следующий раз хочу Valmex заказать.



[ppvkoval]

прошу помощи.......немного не по теме.Я тут задумал сотворить надувную палатку +гаражик.Нужно изготовить надувной каркас сам в этой области ноль кто поможет????



[коля-лариса]

прошу помощи.......немного не по теме.Я тут задумал сотворить надувную палатку +гаражик.Нужно изготовить надувной каркас сам в этой области ноль кто поможет????

Владимир приветствуем.
Почему это не по теме? Вы ведь не баню из бруса рубить собрались
Любое самостоятельное изготовление надувной конструкции в этой теме приветствуеться. Мы ведь для этого здесь и собрались. Чтобы помочь друг другу ума-разума набраться
Попытка построения такой штуковины была. Прошлой весной появилась мыслишка склеить надувной матрас с пристегивающейся к нему палаткой с надувными дугами.
Но с началом водномоторного сезона, дальше чертежей и пробных вариантов не продвинулись.

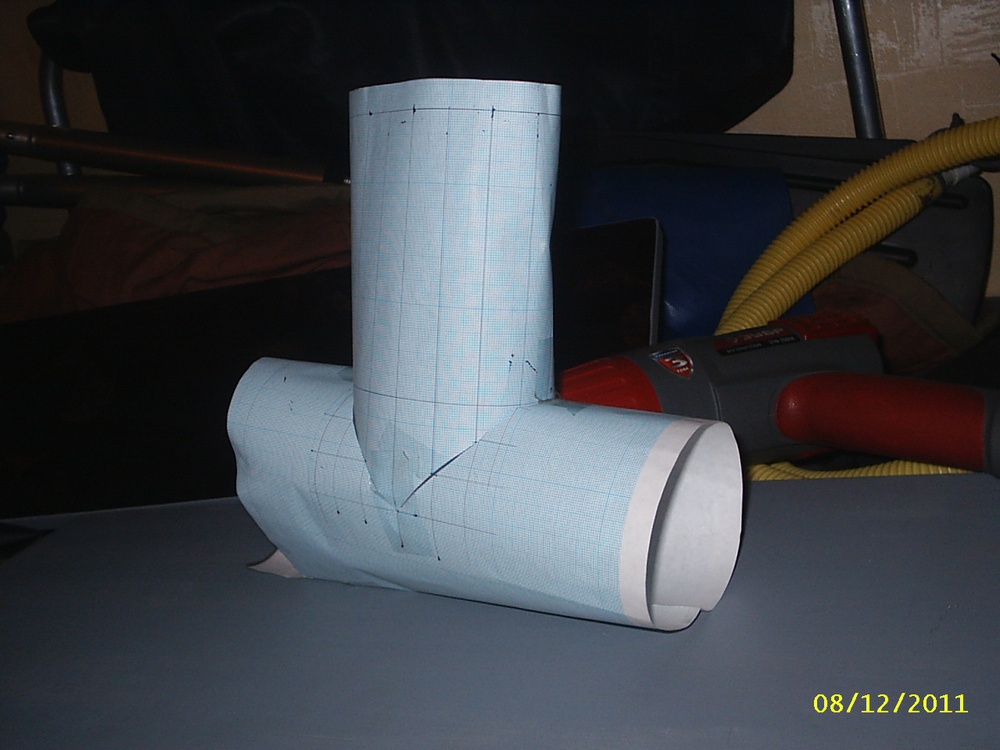

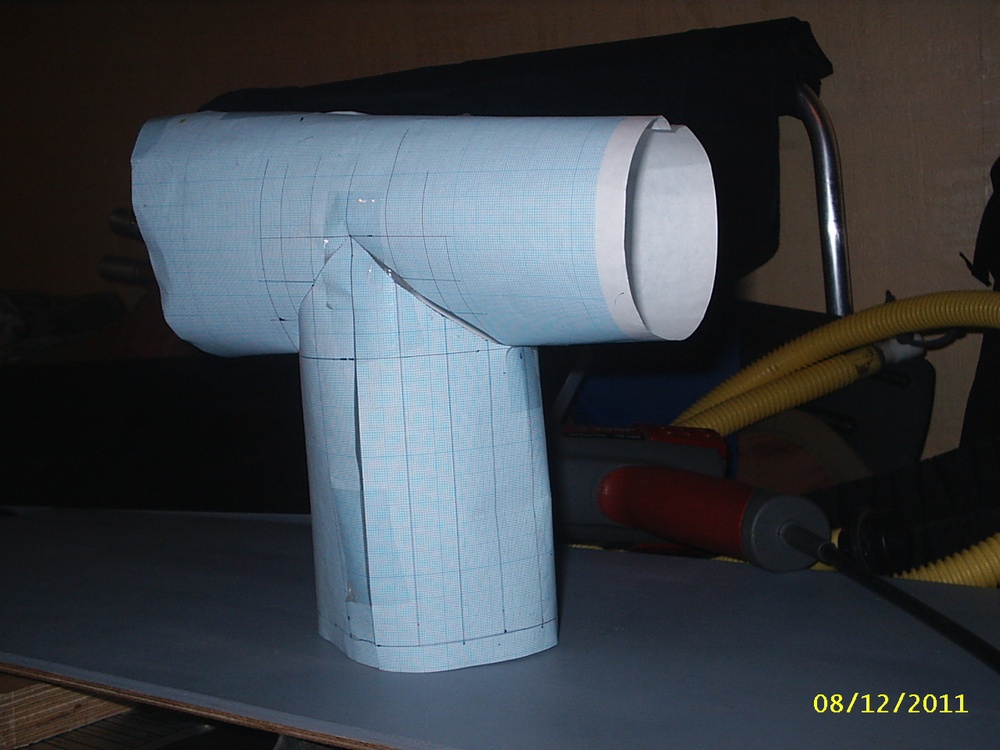

На наш взгляд, самым сложным узлом являеться Врезка одной трубы в другую (на фото бумажный макет этого узла. Остальные полегче.
Начать советуем с эскиза и разработке чертежа. Воспользоваться можно прогами и книгами указанными в теме.
Просьба обсуждать постройку в ветке. Думаем что многим было бы интересно принять участие в обсуждении этого проэкта.

Мне кажется на моторке она как то более устойчива к заломам, меньше мнется и плетение нитей там другое, рисунок более мелкий. В следующий раз хочу Valmex заказать.

Дмитрий приветствуем.
Заломы к сожалению не редкость. но не все они критичны. Не приводящие к травлению мелкие заломы могут непроявляться годами. В ремонт привозили старые фрегаты (ткань Мехлер) Заломы не травили.
Структура корда действительно разная. Ткани производителей( Мехлер, Хайтекс, Мирасол) Явно отличаються.



[ДимаР]

Привет форумчанам! Задался целью склеить большую лодку, метра 4.3 - 4.5. Хочу повесить мотор 30ку и сделать небольшое путешествие по Волге. В моем городе негде даже посмотреть на лодку таких размеров. Интересует на какую высоту задирают нос и какого диаметра киль делают основные производители на лодках таких размеров. Не подскажите?, люди добрые!
