@vodomotor, интересная конструкция получилась :) . А ТТХ где ?
Несколько вопросов возникает :
1) Че так днище плохо натянуто ? Или просто без пайол еще ?
2) Средняя вставка между баллонами - одинаковая с транцем ? Зачем такая высокая то ? Намного ниже можно было ее сделать .
3) Килеватость на транце - ну нафиг она там не нужна - надо было плоско делать .
4) Стык носовой не рассчитан был ? Так подгонял ?


vodomotor

Активный рыбак
Регистрация
11.01.2018
Сообщения
66
Местоположение
Нижний Тагил
@Anders, ТТх ??? пока не знаю....делаю в первый раз...Пайелы еще не вставил,Средний шпангоут)) на нет будет крепиться столик(под шкалик))так получился,эксперимент)))\\ Нос расчитывал ,но не правильно делал так ,еще не все углы знакомы. Как все вывернуть,на сколько урезать,повернуть и т.д...Все спрашивал консультировался у Львовича,,ограмаднейшее спасибо..Следующую делать буду,считать точнее надо... Килеватость)) если че так уберем)))


vodomotor

Активный рыбак
Регистрация
11.01.2018
Сообщения
66
Местоположение
Нижний Тагил

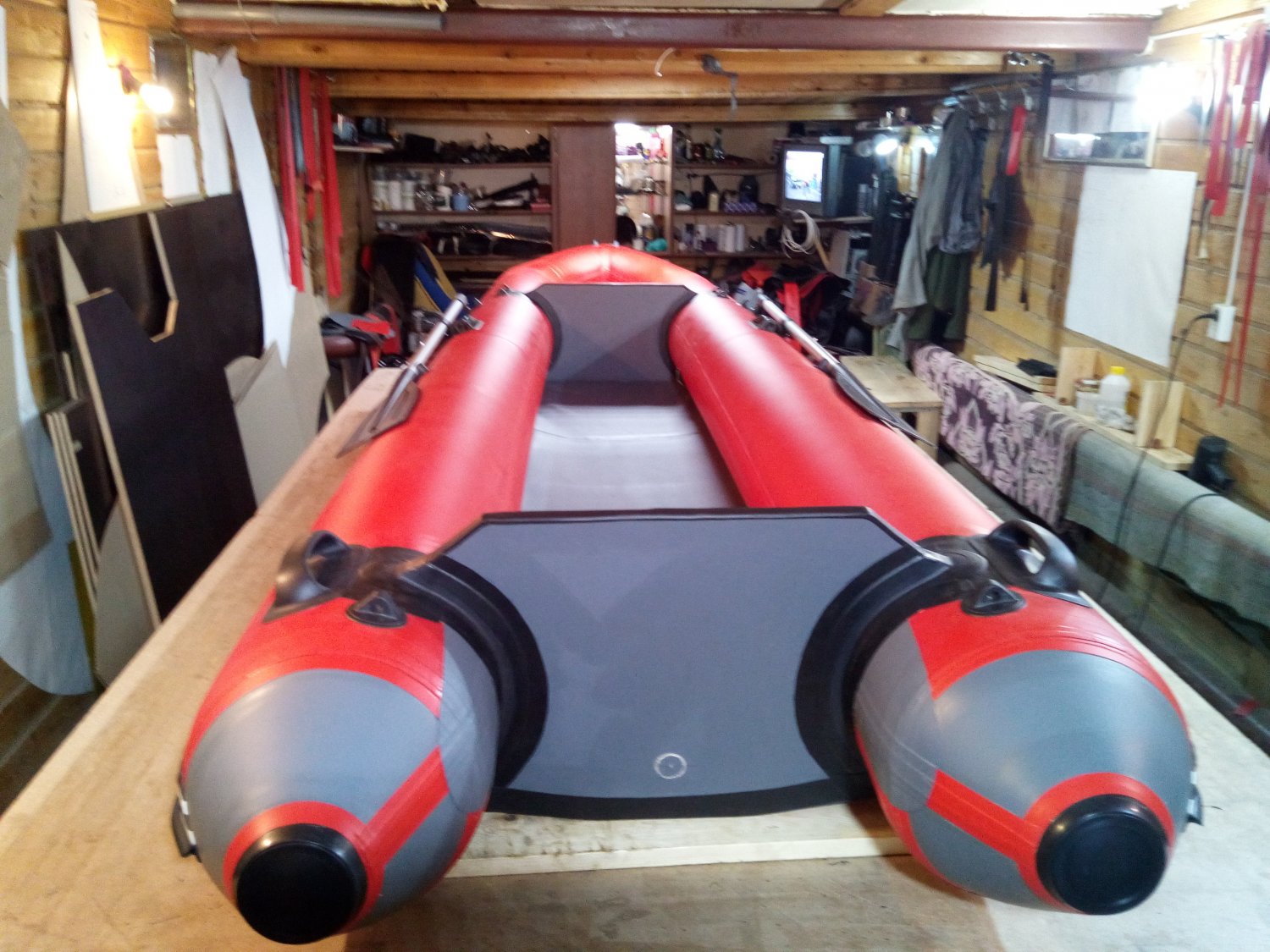

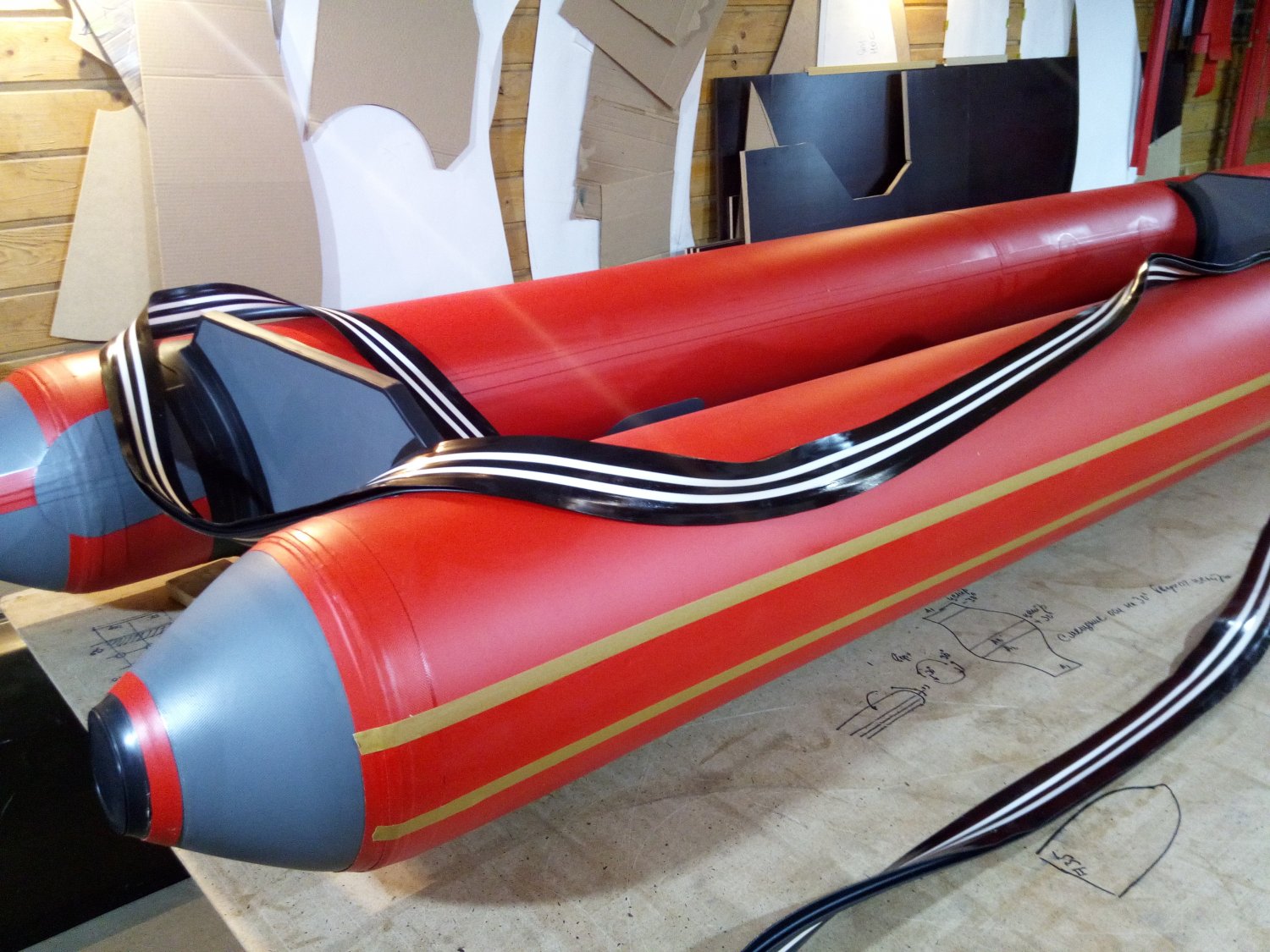

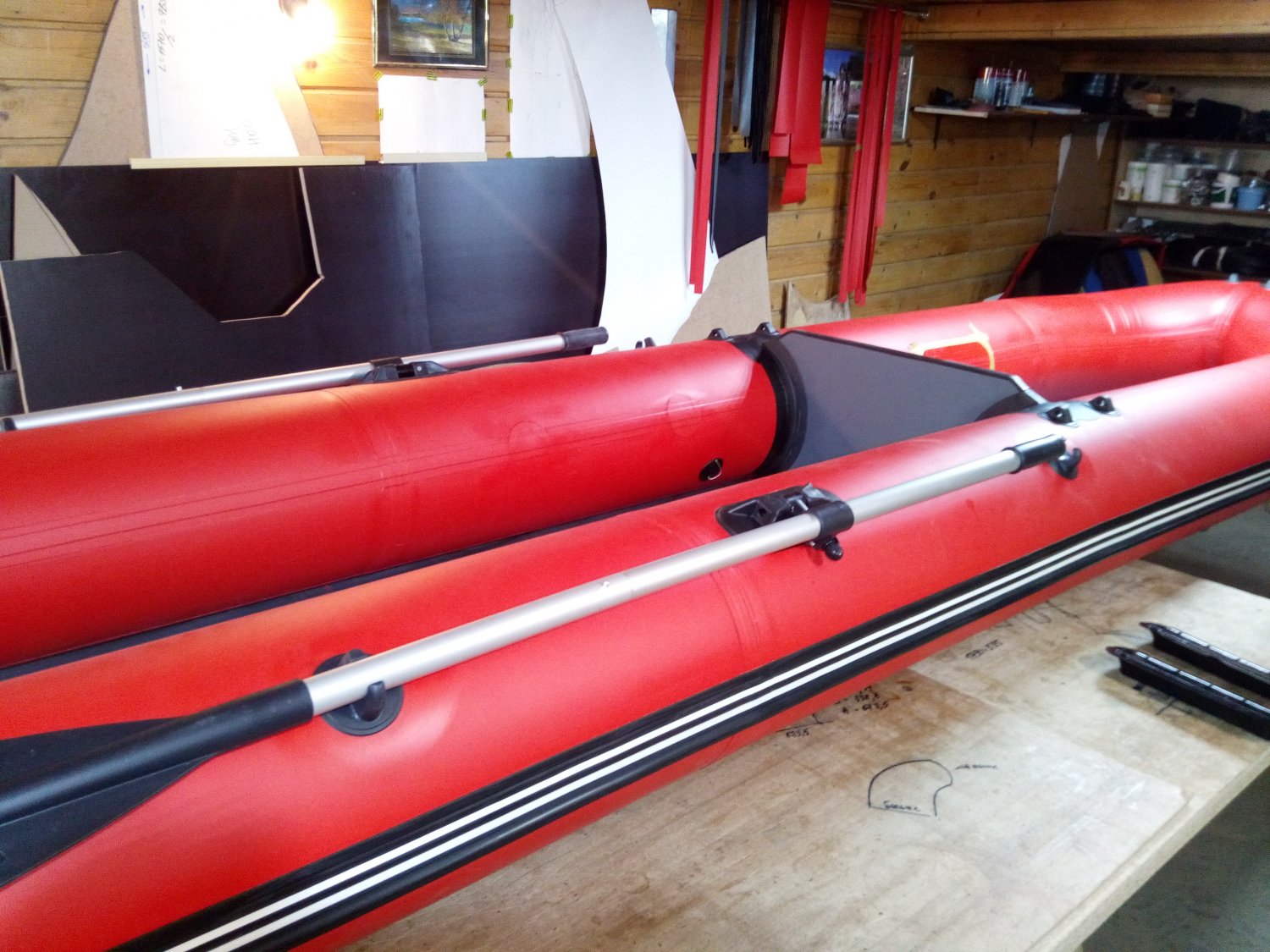

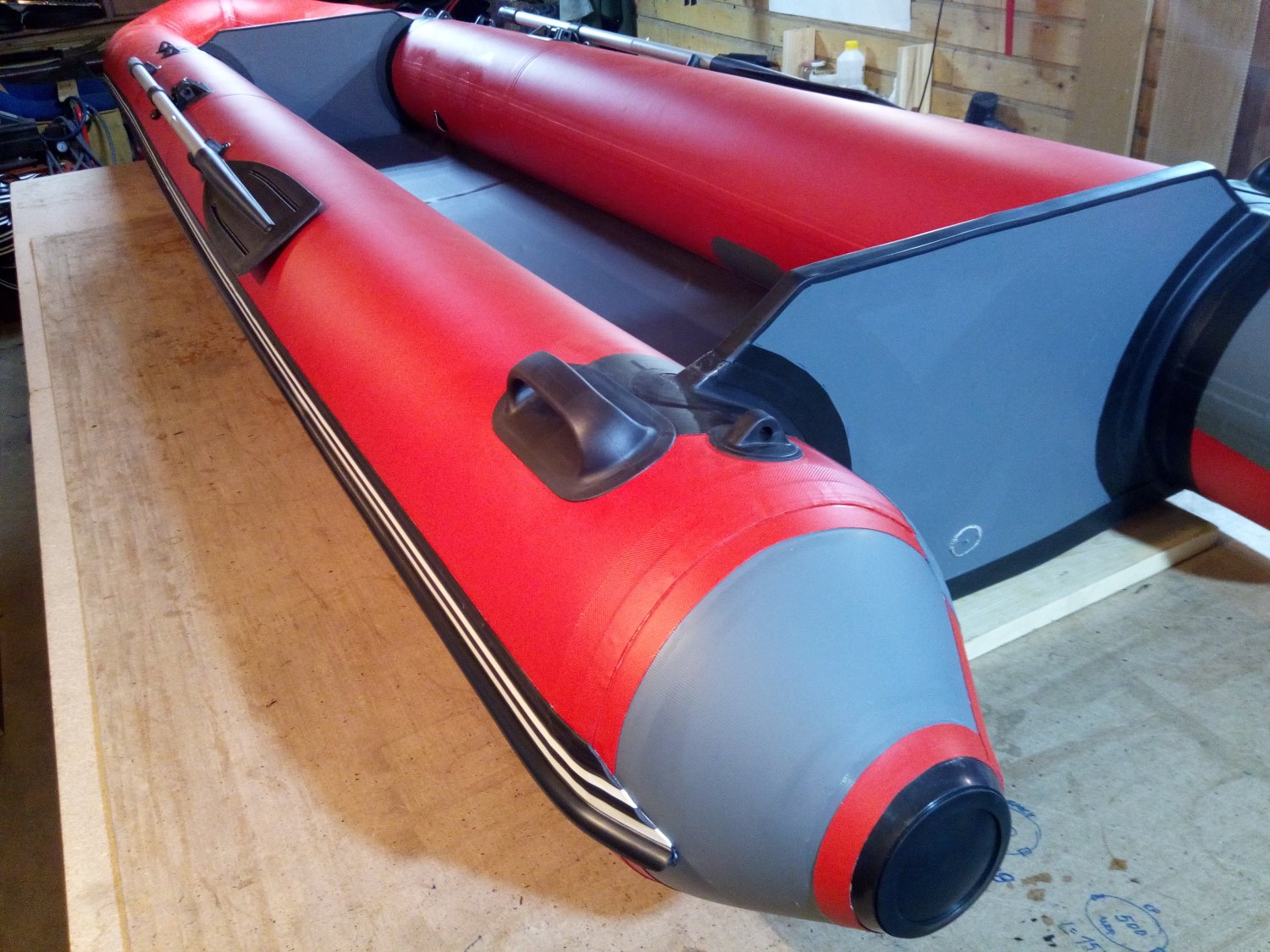

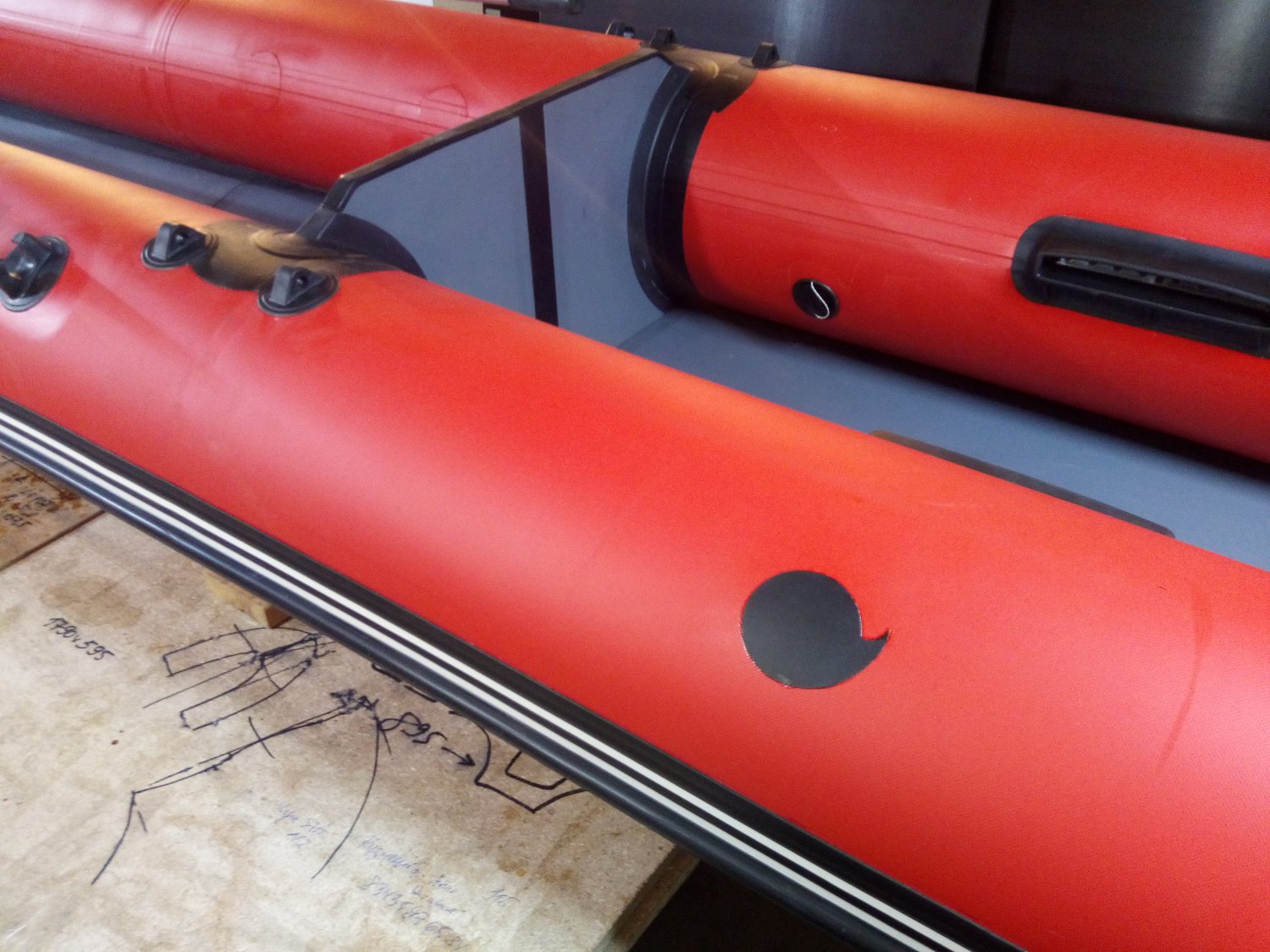

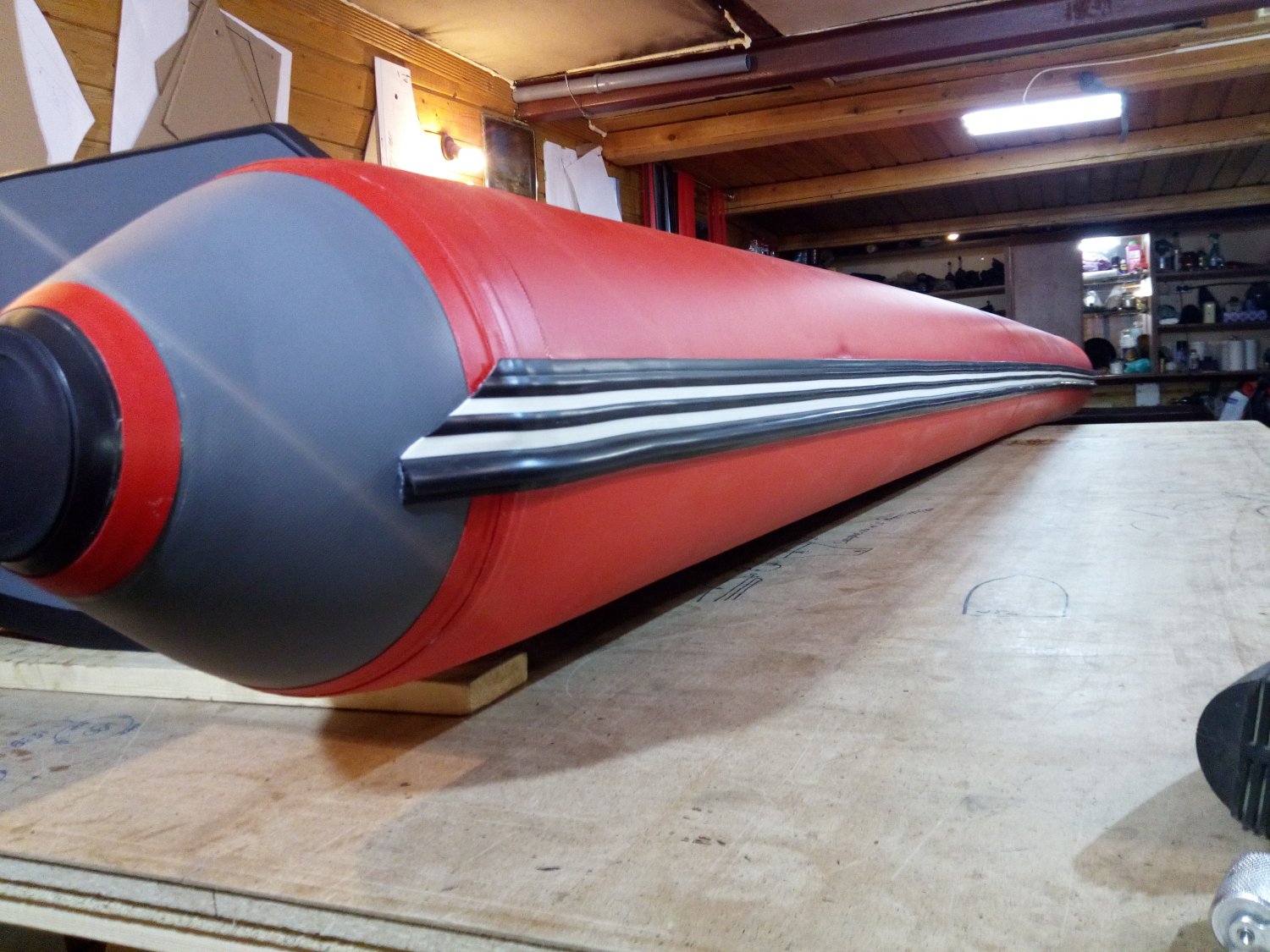

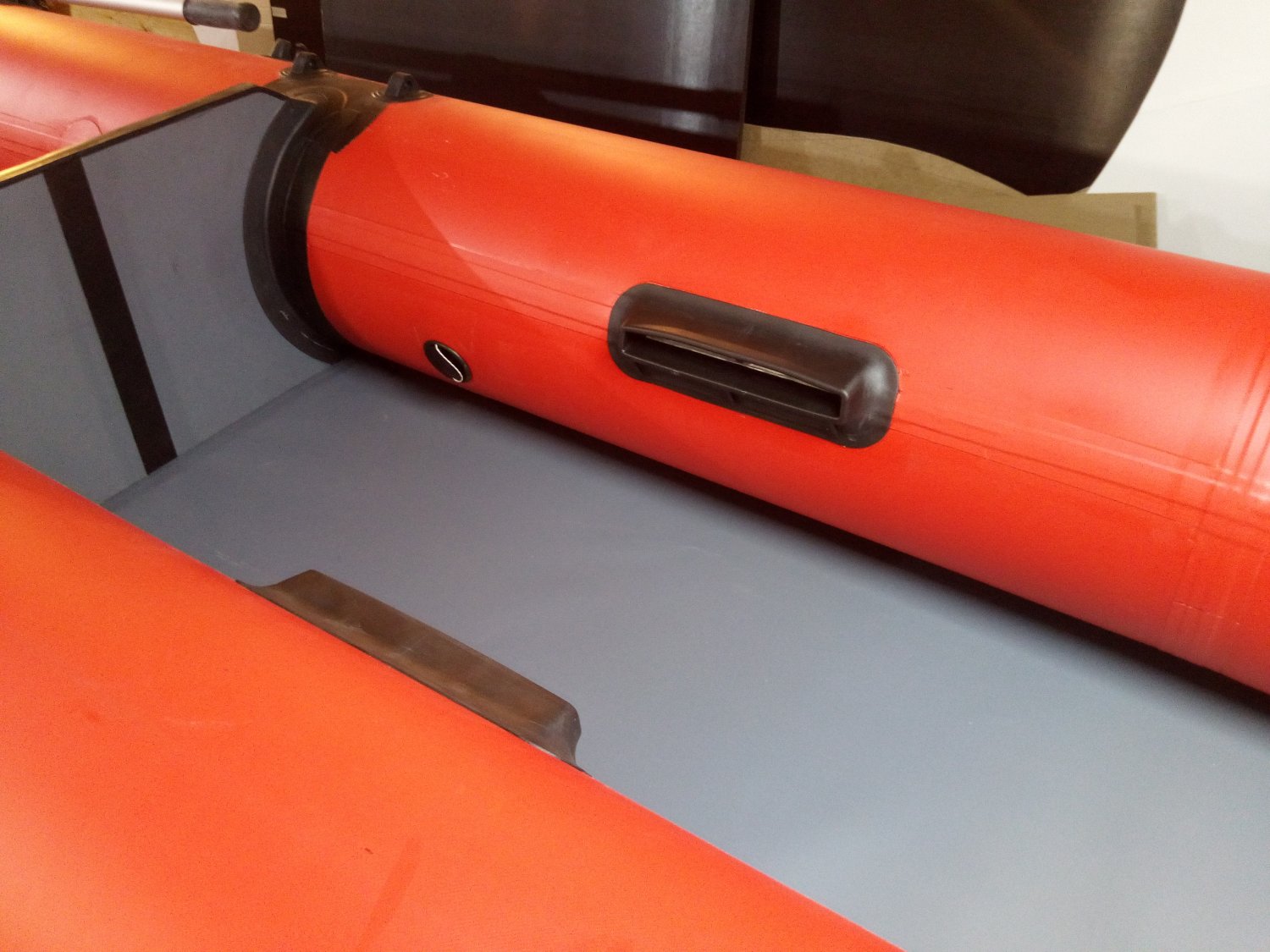

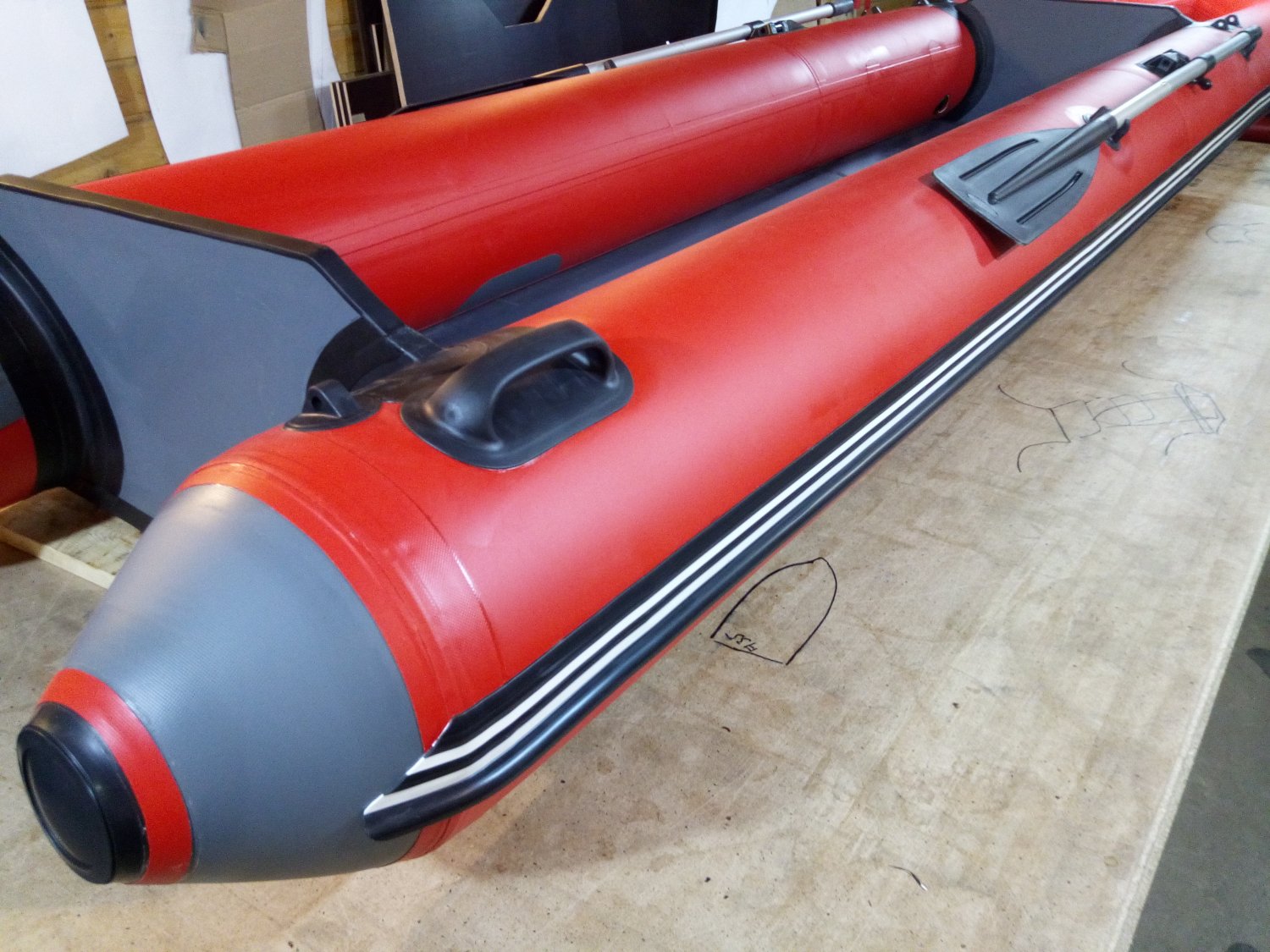

Остались только пайелы нарезать...И смастерить Азрдек,кот заднего транца к носу 1300 =_


Вложения

  • IMG_20190108_121455.jpg
    288.7 КБ · Просмотры: 623
  • IMG_20190108_125258.jpg
    263.6 КБ · Просмотры: 644
  • IMG_20190108_152343.jpg
    283.2 КБ · Просмотры: 399
  • IMG_20190108_152350.jpg
    271.8 КБ · Просмотры: 496
  • IMG_20190108_152358.jpg
    290.1 КБ · Просмотры: 628
  • IMG_20190108_152405.jpg
    270.7 КБ · Просмотры: 399
  • IMG_20190108_153923.jpg
    210.1 КБ · Просмотры: 618
  • IMG_20190108_154905.jpg
    261.1 КБ · Просмотры: 403

Anders

Писатель-рыбак
Регистрация
06.07.2014
Сообщения
139
Местоположение
Братск
@vodomotor, там не все так просто . Надо поставить эмулятор usb ключа . Где качал прогу ?


Anders

Писатель-рыбак
Регистрация
06.07.2014
Сообщения
139
Местоположение
Братск
@Vik50, в личку скинь мне ссылку , а эту удали , а то от модеров бан получишь . Завтра с компа глянул .


vit-dv

Бывалый рыбак
Регистрация
25.12.2018
Сообщения
31
Коллеги,помогайте.Как мне правильно опредеделить как резать косую ленту.Вернее как кусок старой ткани расположить и разметить?


Anders

Писатель-рыбак
Регистрация
06.07.2014
Сообщения
139
Местоположение
Братск

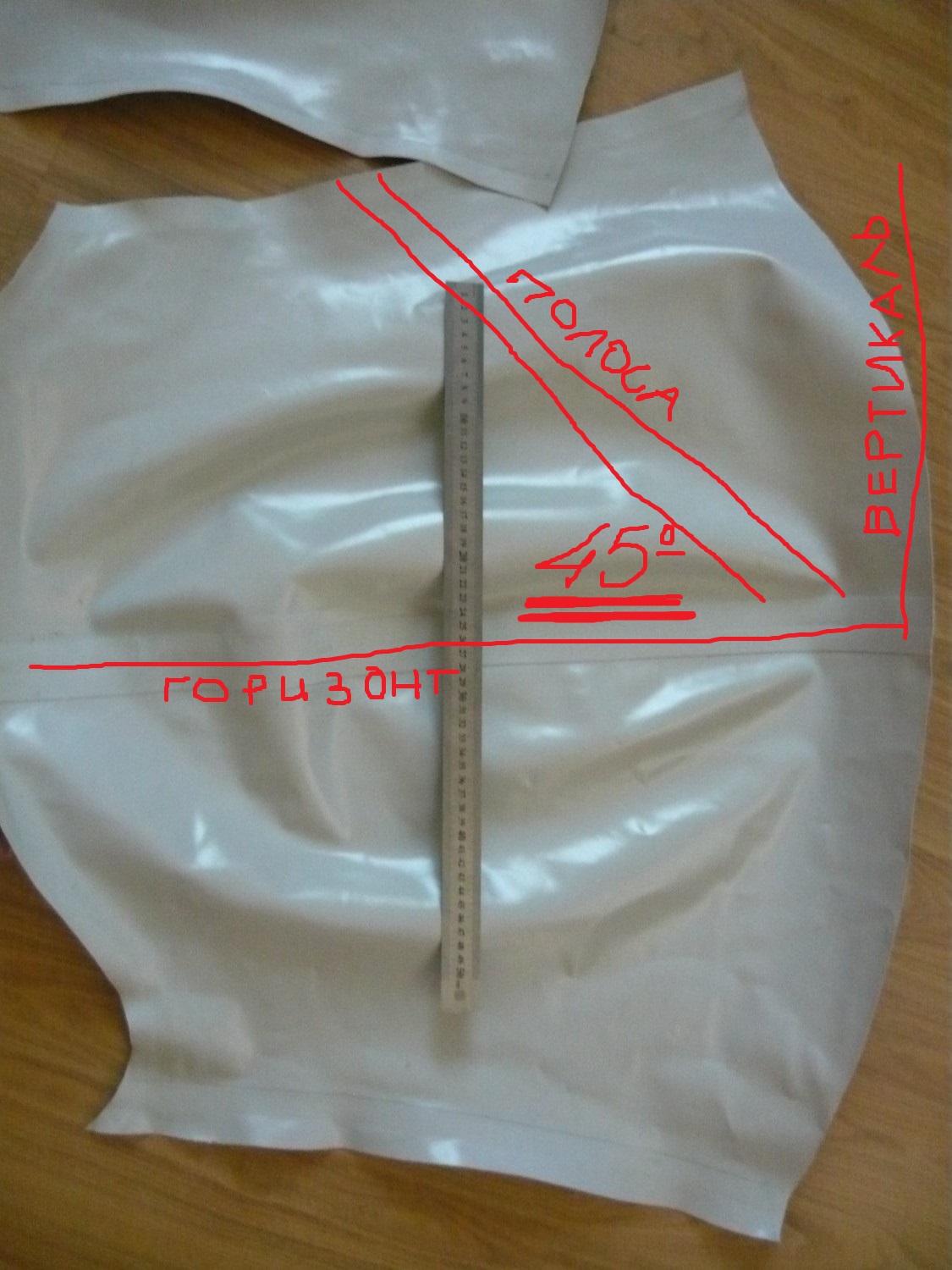

Коллеги,помогайте.Как мне правильно опредеделить как резать косую ленту.Вернее как кусок старой ткани расположить и разметить?
Блин , какой же ты невнимательный ...
У тебя продольный крой баллона . Внутренний и наружний швы идут горизонтально . И располагаются они на выкройке горизонтально .
Еще простой метод определения : ткань не тянется продольно , немного тянется поперечно рулона . Т.е. надо просто потянуть ткань на пробу (если сила в руках есть :D) Ну а под 45 град. она тянется во все стороны . Почему и выкройки в основном делают продольно , этим сохраняется заданная длина будующего изделия . Ну а если поперечный крой - то выкройку делают чуть меньше с учетом коэфициента растяжения баллона . Не на всех тканях верно это утверждение !


Anders

Писатель-рыбак
Регистрация
06.07.2014
Сообщения
139
Местоположение
Братск
Перепутал все - тянется поперечно , продольно не тянется совсем !


Vik50

Активный рыбак
Регистрация
17.01.2013
Сообщения
93
Местоположение
Брянск

vit-dv

Бывалый рыбак
Регистрация
25.12.2018
Сообщения
31

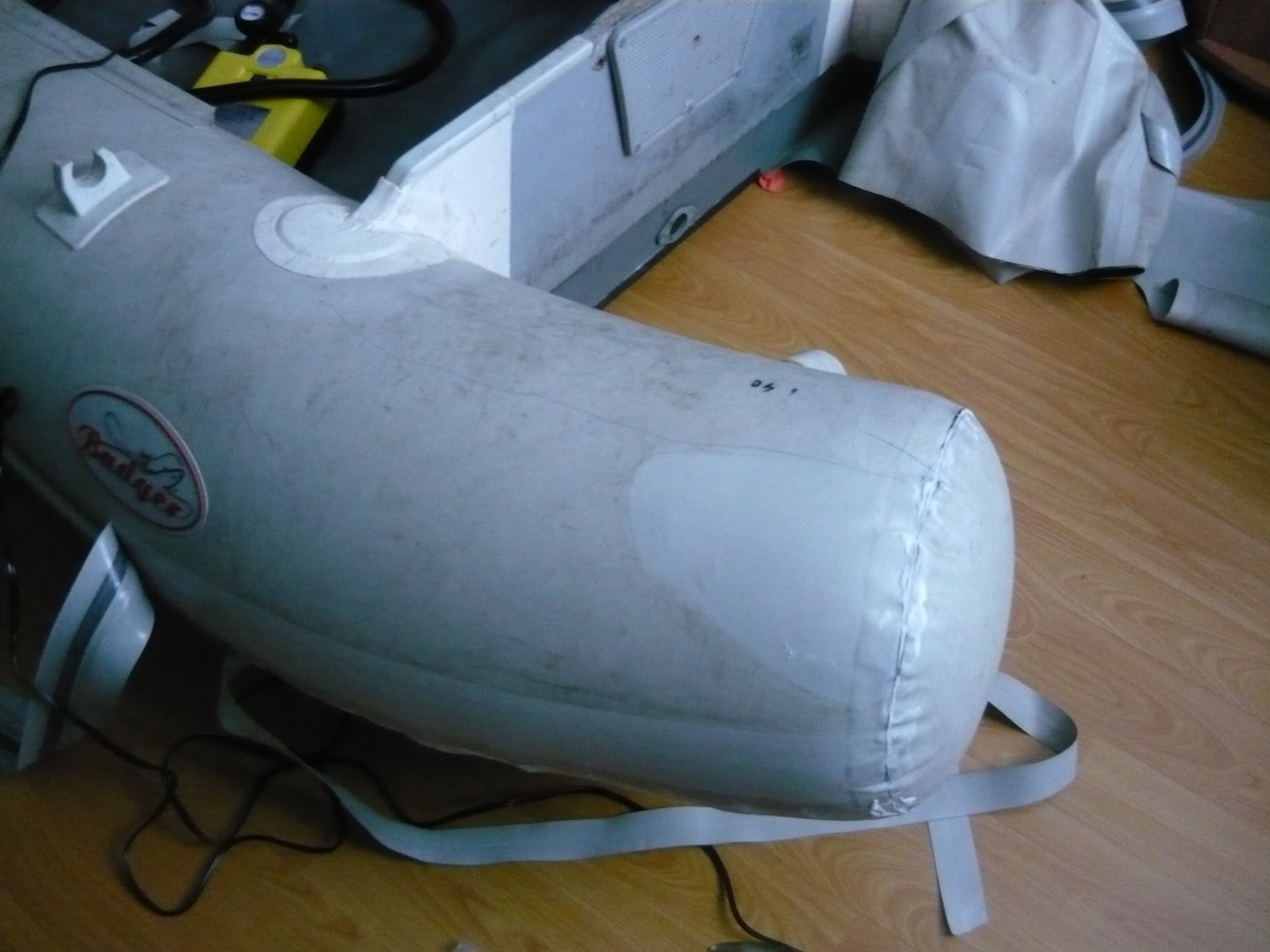

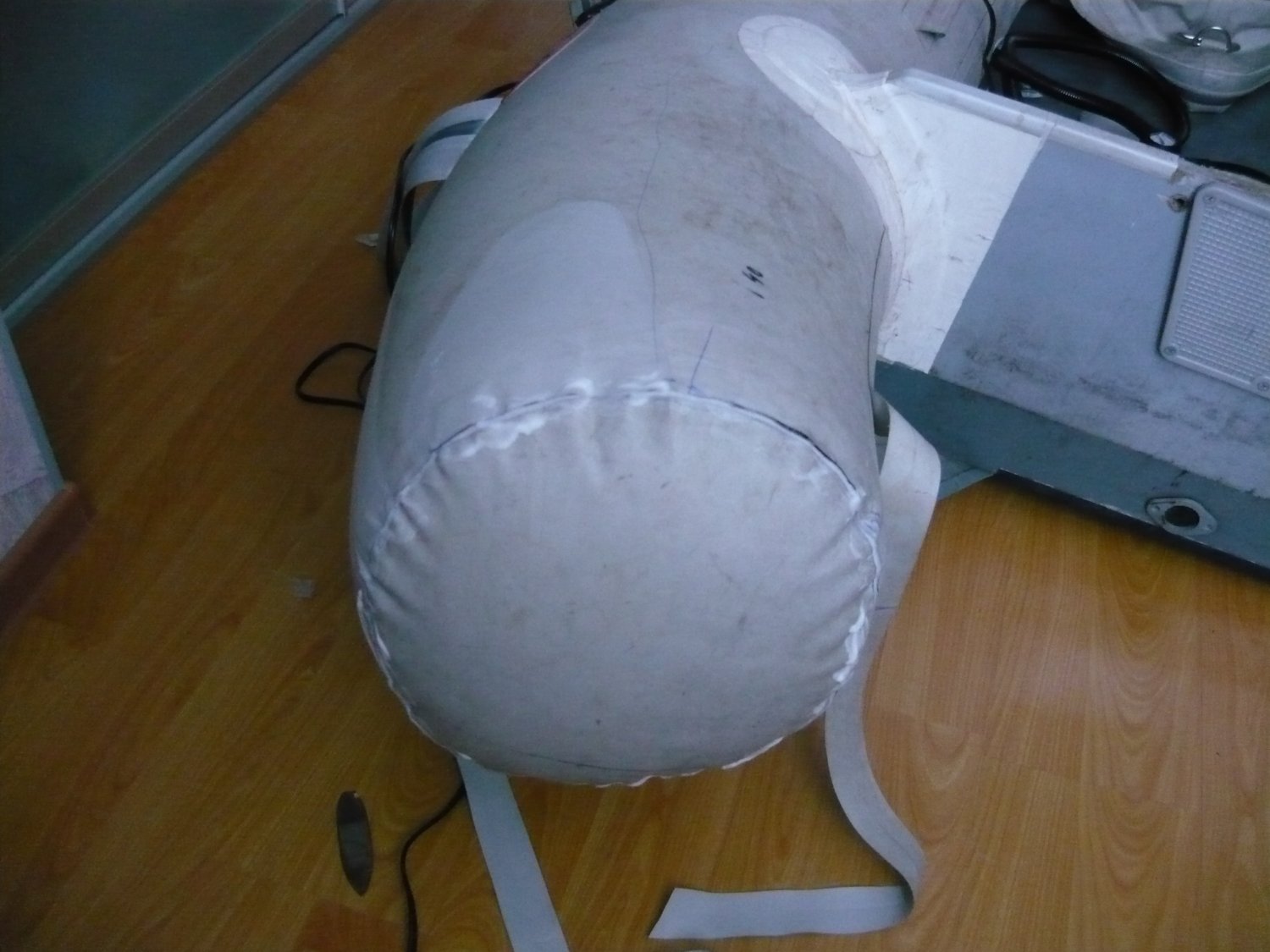

Всем доброго времени суток.Сегодня выдалось полдня заняться задуманным. На фото результат. Одел каску и бронежилет-защита от тапок!:)
Первым делом вырезал пятак с припуском и отрезал косую ленту. Вот теперь я понял ее свойства-подержав в руках-по сути таже синяя изолента,крути как хочешь хоть,на угол крутани обхватит.Давай примеряться по совету @Anders, ну не лезет у меня зараза пятак этот,и так и эток.Может быть на столе в гараже.чтоб развернуться легче было,а может у меня бестолковка еще до этого уровня не созрела,да руки не не под тот угол заточены.Короче сел покурил, и тут меня мысля озарила.Я вырезал пятак по ведру из под терраки и плюс припуск.Я взял крышку от ведра примерил- в баллон встала как родная.У вот тут косая лента меня выручила.Я взял ленту которую разобрал с хвостов с внутренней части-она потоньше, во всю длину окружности крышки правда не хватило,но склеил внахлест см на 6, и натянул на крышку С внутренней стороны получился загиб мм 5,потом ровная плоскость(торец крышки) см 2, и потом на фасаде немного с волнами но не критичноP1000858.JPGP1000859.JPG мм 20 наверное.Короче я на эту хрень пятак и наклеил. Прокатал снаружи ,снял с крышки -прокатал изнутри.Потом опять одел-намазал клеем торец,намазал клеем внутри баллона.Все подсохло-я через разобранный шов загоняю крышку с надетым уже пятаком с бортиками ,грею и прикатываю прям по бортику крышки. Вытащил крышку-вывернул,края шва мм 5 не проклеены, прокатал.Вывернул обратно.Заклеил разобранный борт.
Накачал 0.5 бар.Промазал швы пеной для бритья.Пузырей не увидел. Если я сверху пятака по углу пройдусь косой лентой-то у меня получится классический шов встык,только под углом 90 гр.Или я не прав.?Жду критику.:) Ах да клеил на Клейберг, но без изура.Если одобрите то наружный шов буду клеить уже с ним.


Anders

Писатель-рыбак
Регистрация
06.07.2014
Сообщения
139
Местоположение
Братск
@vit-dv, все правильно делаешь ! Только всетаки надо было отрезать баллон чутка , длинноватый кусок получился ... Ну если резать не будешь , заклеивай лентой !


vit-dv

Бывалый рыбак
Регистрация
25.12.2018
Сообщения
31
@Anders, до испытаний отрезать не хочу.лодка в водоизмещенке ходит,не настолько критично-если даже немного загребать будет.Зато на воде баллон плавучести больше будет-на рюмку можно больше принять:). Закажук концевики(пусть будут),куплю материалу,ленту. Может и созрею к тому времени.Да и стол для работы уже будет,а не на полу в комнате.
У меня есть вопрос-немного не по теме- магазин Риверфорд торгует форнитурой. для Лодок ПВХ.Так вот у низ появились литые ликтросы(арт 414 и 416) а также крепление передвижное для них.Может кто держал в руках сия изделия? У меня задумка на Неман 2-надувными баллонами оснастить-балонны уже есть,лик трос не проблема приклеить,а вот лик паз аллюминиевый нашел только В Питере и Н.Новгороде. В Риверфорд написал-пока молчок.


Anders

Писатель-рыбак
Регистрация
06.07.2014
Сообщения
139
Местоположение
Братск
@Anders... У меня задумка на Неман 2-надувными баллонами оснастить-балонны уже есть,лик трос не проблема приклеить,а вот лик паз аллюминиевый нашел только В Питере и Н.Новгороде. В Риверфорд написал-пока молчок.
А просто трубку алюминь гдет 12-14 мм диаметром не проще найти ? привариваешь трубку , а потом в ней режешь паз , все просто ... Или что нибудь прямоугольное .


Anders

Писатель-рыбак
Регистрация
06.07.2014
Сообщения
139
Местоположение
Братск
@vit-dv, Поперло , да ? В руках зудит , на месте усидеть не можешь ? :):):)
Что бы еще улучшить ?:D:D:D
Вот , блин , научил на свою голову ...:)


vit-dv

Бывалый рыбак
Регистрация
25.12.2018
Сообщения
31
@Anders, Варить-аргон у нас что золото, ценник ого,а качество хрен пойми-проходил,эл.трим мне подваривали.Да и колхозить с пазом ,хрен знает как себя трубка поведет,ведь ослабится же.Попробую добить Риверфорд-может чего добюсь.Потом буду принимать решение.
