Самодельные лодки из ПВХ

[коля-лариса]

Так?



[griffmaster]

Да так как у лодок промышленного производств



[Peter-1]

Увидел скрин программы для проектирования и резки лекал, а как называется не вижу...



[Peter-1]

Всю тему еще не дочитал...
Не обсуждалось обрезание старой алюминевой лодки (днище) вклейка в баллон - постройка из нее РИБа.
Думаю как вклеить. Может сначала уголок алюминевый приклепать по периметру обреза?



[Msmer]

Плавный изгиб еще не пробовали клеить, но скоро попробуем.
Программа называется тефлекс(внимательней изучайте посты)
По креплению уже милионо раз писал как сделать правильно. Есть оно в книге, которую выкладывал я на передюдущем листе.
По постройке риба есть какойто номер КиЯ, там как раз описано как из готовой лодки сделать риба



[коля-лариса]

Всю тему еще не дочитал...
Не обсуждалось обрезание старой алюминевой лодки (днище) вклейка в баллон - постройка из нее РИБа.
Думаю как вклеить. Может сначала уголок алюминевый приклепать по периметру обреза?

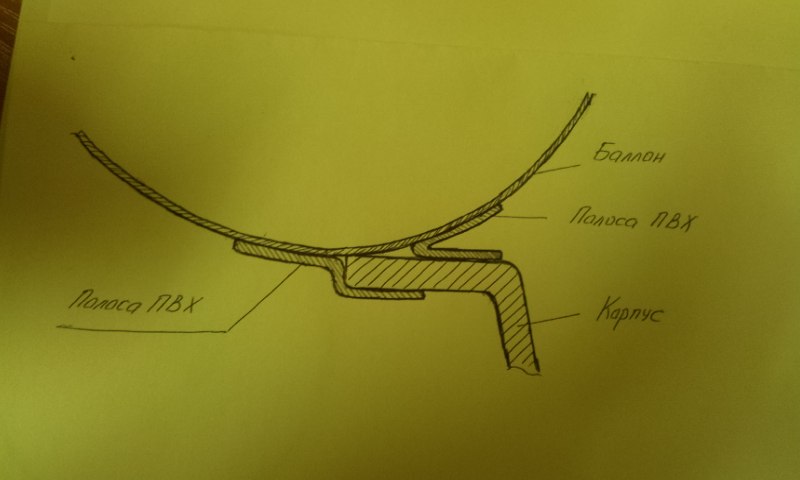

Вот фото как крепится баллон.



[Peter-1]

Т.е. либо уголок клепать либо аккуратно отгиб делать придется.
А ребята, которые баллон заказывали, обрезать, судя по картинке не собираются?



[Peter-1]

К пластиковому дну приклейка понятна, а к ПВХ к металлу??? Тем же клеем?



[Peter-1]

Вот нашел - люди рекомендуют: клей (900И), он горячей склейки, т.е. при склейке этим клеем придется использовать фен для термоактивации высохшего клеевого слоя.
Кто знает такой?



[Msmer]

Вот нашел - люди рекомендуют: клей (900И), он горячей склейки, т.е. при склейке этим клеем придется использовать фен для термоактивации высохшего клеевого слоя.
Кто знает такой?

прочитайте весь форум.
болоны можно сьемные делать



[Peter-1]

Это уже не РИБ получиться...или не то что я хочу...



[griffmaster]

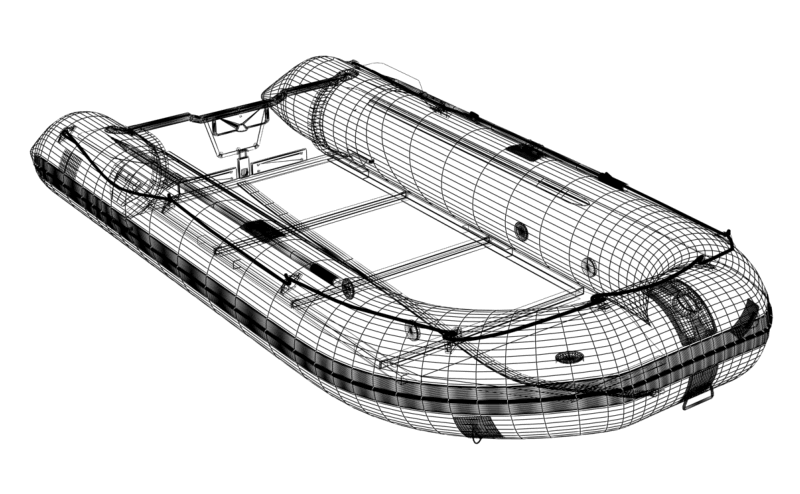

Уважаемые Коля-Лариса не подскажете где вы взяли изображение лодки? Сами рисовали? Где можно найти пропорции лодок? Например как расчитать расстояние от вершины конуса до транца? Длинну основных балонов? И длинну от начвла скругления до конца носа?



[Vodynoi]

Есть лодка Флагман , есть отдельно транец. А вот как приклеить уши резиновые к чему крепится все остальное от транса??????? Меня интерисуют размеры что от чего на каком растоянии. Объем борта 40.



[коля-лариса]

Есть лодка Флагман , есть отдельно транец. А вот как приклеить уши резиновые к чему крепится все остальное от транса??????? Меня интерисуют размеры что от чего на каком растоянии. Объем борта 40.

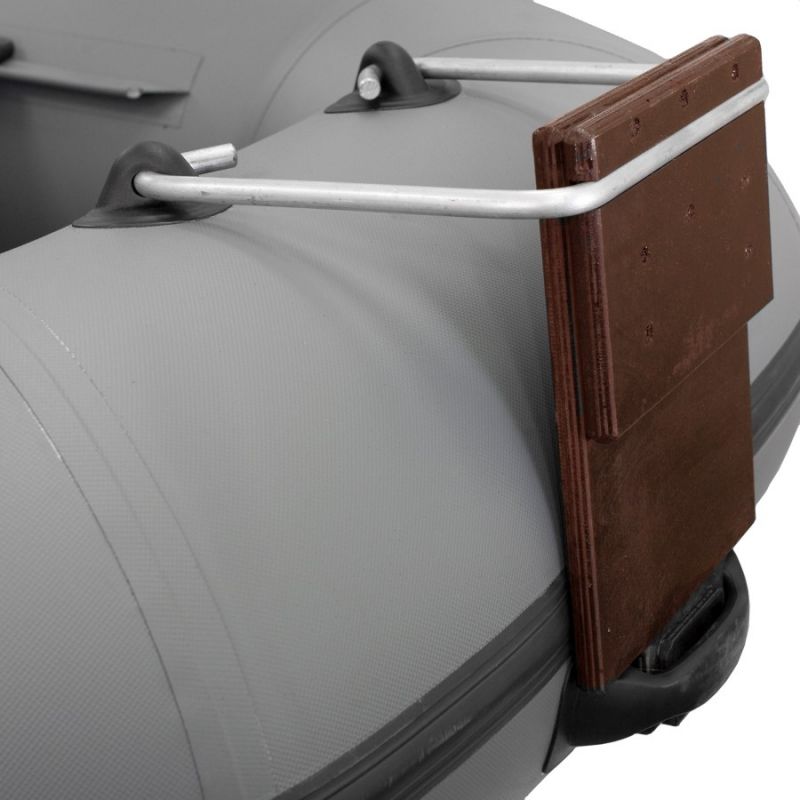

Транец такой как на фото? Ну а по высоте это зависит от мотора .Клей нужен? Есть Бостик Виникол 1520.



[Vecchio]

... Берешь да рисуешь :lol: :lol: :lol: :lol: :lol:

Хорошо, нарисовал ... , но речь идёт о выкройках ПВХ, а именно о закругленных бортах ... В каком формате прислать обводы корпуса ...



[griffmaster]

Уважаемый Msmer воюю с тефлакс уже который день, назрел вопрос по этой программе. Очень буду признателен за ответ. Как вы делаете углы на модели лодки . Я пробывал делать цилиндр, потом делал уклон, потом из полученного профиля делал выталкивание. Но дальнейшая фигура получается не цилиндрическои. И профиль развертки сделать не получается. Подскажите как вы делаете углы?



[Msmer]

Сделали цилиндыр, переходите вид сверху и рисуете триугольник с углом который вам нужен. Затем делаете выталкивание и в свойствах операции делаете вычитание и получается угол. Завтра сделаю вам картинки Может будет понятно.



[Msmer]

Хорошо, нарисовал ... , но речь идёт о выкройках ПВХ, а именно о закругленных бортах ... В каком формате прислать обводы корпуса ...

Хорошо нарисовал Давай вместе порисуем Нарисуй вид сверху лодки и переведи в формат для компаса или для автокада, но предпочтительней для компоса. Размер носса поставь и желательно в масштабе 1:1
Задача стоит сделать РИБА с деревянным дном?



[Vecchio]

... Задача стоит сделать РИБА с деревянным дном? ...

Доброе утро!

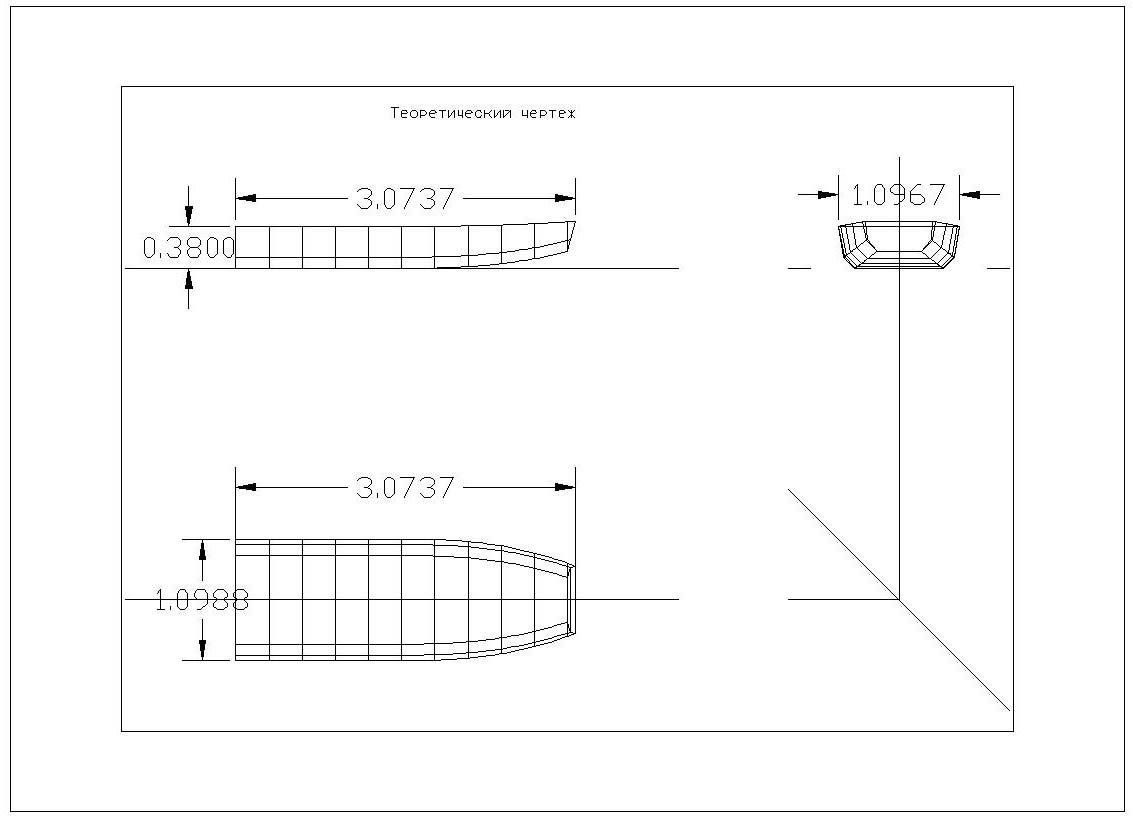

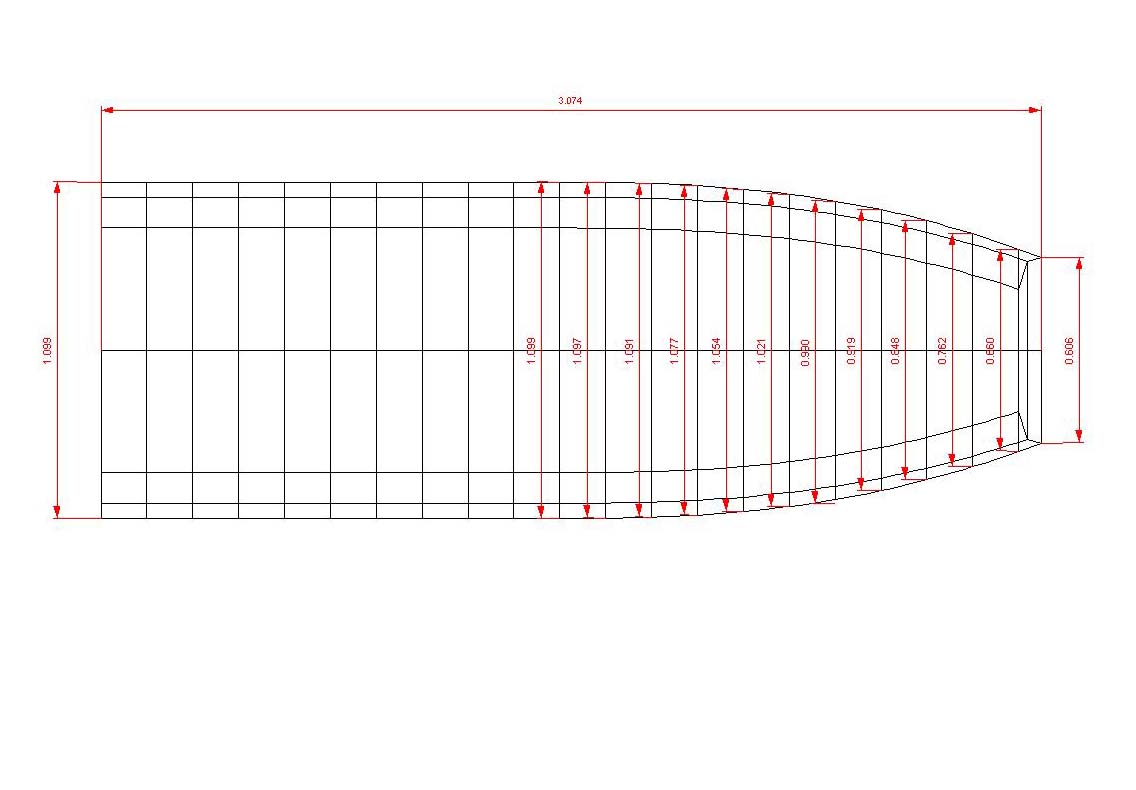

Ты понял абсолютно правильно - именно РИБ с жёсткими дном и внутренними бортами ... По сути, лодочка, с пришнурованными (или прикреплёнными каким-либо другим способом) по периметру (кроме транца) надувными баллонами из ПВХ. Диаметр баллона ориентировочно 250 мм, выступающая за транец часть 250 - 300 мм. Посмотри пожалуйста размеры, но это размеры по верхнему краю борта, по привальному брусу ... Баллоны должны крепиться ниже, значит ось баллонов ниже верхнего края борта на половину диаметра, т.е на 12,5см. У меня нет опыта для внесения корректировок, так что выручай ... Кстати, автокадовский файл вышлю на e-mail, но ты его сначала дай ...



[Vecchio]

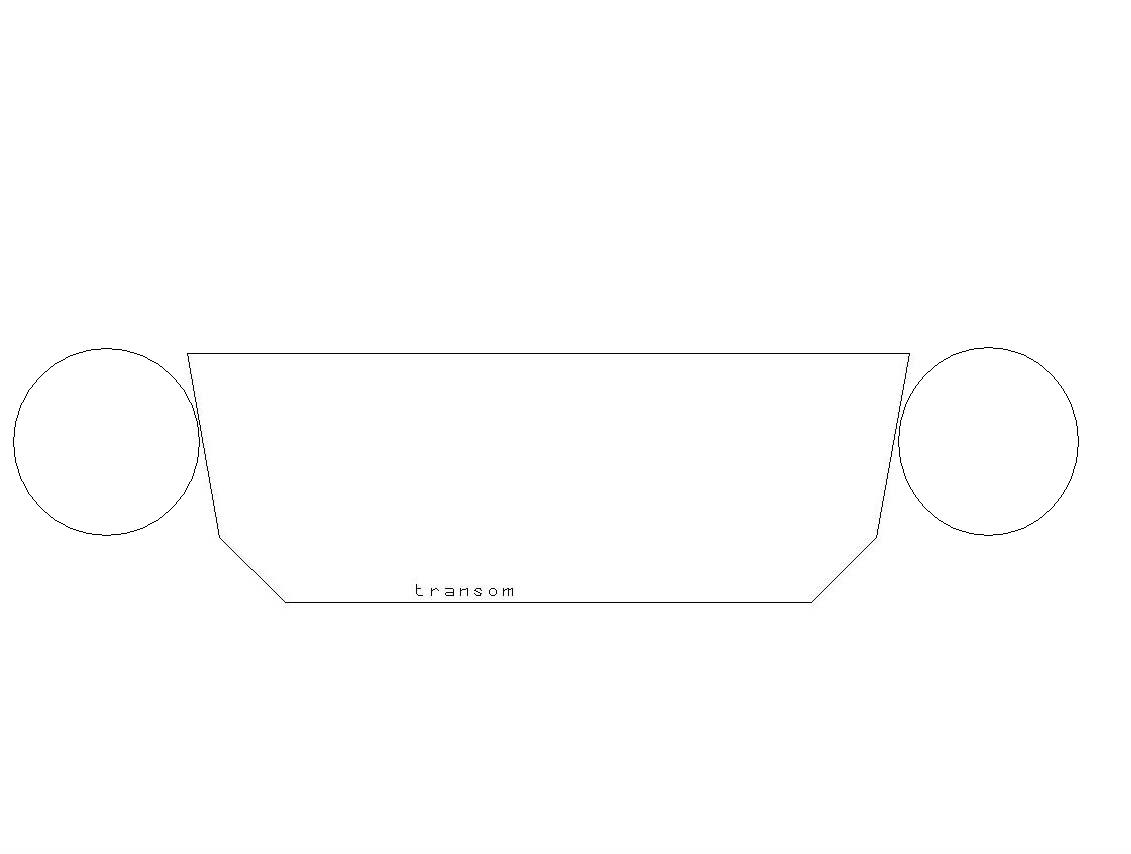

Сзади это должно выглядеть приблизительно вот так ...
