Самодельные лодки из ПВХ

[Msmer]

Я делал в T-FLEX сначала наружный контур лодки и внутри круг(в центре картинки на рабочих плоскостях видно) - потом по нему тело по траектории, потом развертка линейчатой поверхности, по развертке создание листовой заготовки, далее делал невидимым то что лишнее и создание 2D проекции.
Распечатывал на А4 стыки и склеивал листы - причем стыки получаются одинаковые на сопряженных деталях - т.е. на каждый стык нужен только один шаблон - наример на лодку на картинке понадобилось 4 шаблона (в корме все одинаковые)

Молодец, с такими темпами к весне какраз кораблик склеишь



[Msmer]

Вот пример развёртки пересечения двух цилиндрических тел диаметром 250 мм. Если не нравится перевод в Автокад или DWGSee, то просто перевести в рисунок и начертить на миллиметровке по рассчитанным размерам.

Выложите название программы, интересно очень.



[Msmer]

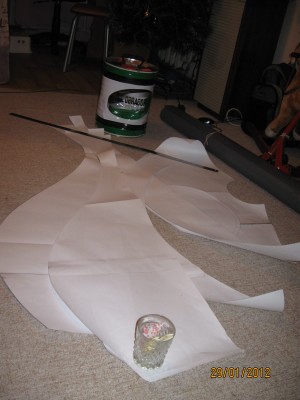

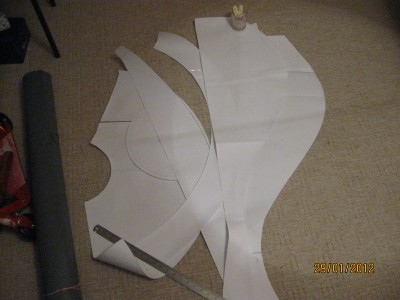

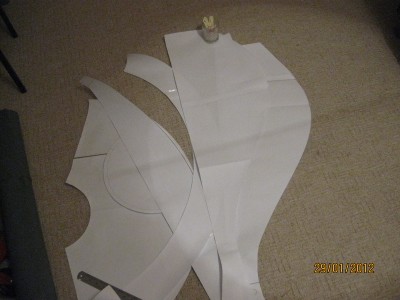

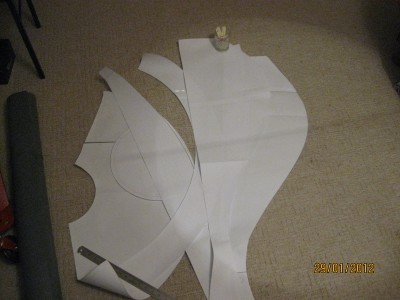

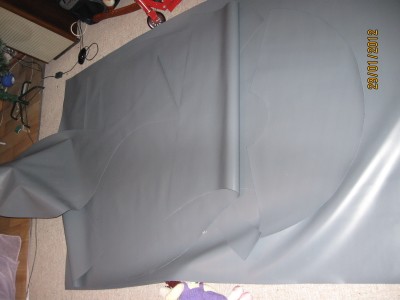

на выходных все раскроил



[griffmaster]

Я делал в T-FLEX сначала наружный контур лодки и внутри круг(в центре картинки на рабочих плоскостях видно) - потом по нему тело по траектории, потом развертка линейчатой поверхности, по развертке создание листовой заготовки, далее делал невидимым то что лишнее и создание 2D проекции.
Распечатывал на А4 стыки и склеивал листы - причем стыки получаются одинаковые на сопряженных деталях - т.е. на каждый стык нужен только один шаблон - наример на лодку на картинке понадобилось 4 шаблона (в корме все одинаковые)

Делаю таким же способом. Возник вопрос. Как печатал развертки на листах а4? Я думал печатать на плотере. Но раз есть способ печататьдома на принторе... Расскажи по подробнее как печатал?



[griffmaster]

Еще возник вопрос по поводу киля. Уважаемые судостроители подскажите как он делается. Смотрел на ютубе видео как варят лодки пвх. Там киль делали в виде длинного цилиндра, расположеного по середине лодки. Как я понял этот цилиндр приклеян к дну с внутренней стороны лодки. А после установки жесткого пока и накачке киля дно приобретает желаемую форму. Правильно ли я подумал!



[ВоваП]

Делаю таким же способом. Возник вопрос. Как печатал развертки на листах а4? Я думал печатать на плотере. Но раз есть способ печататьдома на принторе... Расскажи по подробнее как печатал?

Тфлекс нужен полный, не учебный - подбираю в окне что печатать собрался, далее Печатать - выбрать пункт Текущее окно - Параметры - Разбивка по страницам, ну и масштаб 100%

Киль на моём баджере 370HL приклеен к днищу в 2-х местах, через полоски, не особо жестко, при сборе лодки его надо выравнивать. А общем на нем все так как ты и думаешь



[Msmer]

Перед печатью сделай сетку размером А4 и и прономеруй листы. Еще можно с компоса распечатать. Выкройка под киль ввиде ромба



[griffmaster]

Тфлекс нужен полный, не учебный - подбираю в окне что печатать собрался, далее Печатать - выбрать пункт Текущее окно - Параметры - Разбивка по страницам, ну и масштаб 100%

Киль на моём баджере 370HL приклеен к днищу в 2-х местах, через полоски, не особо жестко, при сборе лодки его надо выравнивать. А общем на нем все так как ты и думаешь

У меня полная версия. Вот только как сетку сделать на листе по формату а 4?



[griffmaster]

Тфлекс нужен полный, не учебный - подбираю в окне что печатать собрался, далее Печатать - выбрать пункт Текущее окно - Параметры - Разбивка по страницам, ну и масштаб 100%

Киль на моём баджере 370HL приклеен к днищу в 2-х местах, через полоски, не особо жестко, при сборе лодки его надо выравнивать. А общем на нем все так как ты и думаешь

Спасибо за ответ как печатать примерно понял. Вечером домой приеду попробую.



[griffmaster]

Перед печатью сделай сетку размером А4 и и прономеруй листы. Еще можно с компоса распечатать. Выкройка под киль ввиде ромба

Выкройка под киля в виде ромба это как? Какой формы киль получится а рабочем состояний?



[Msmer]

Просто линии вертикальные и гороизонтальные. Что бы прямоугольники между линиями были с размером А4. Киль получается треугольником.



[griffmaster]

Киль получается треугольником.

А как из ромба получить треугольный киль? Случайно нет картинки, ведь как говорится лучше один раз увидеть...



[ВоваП]

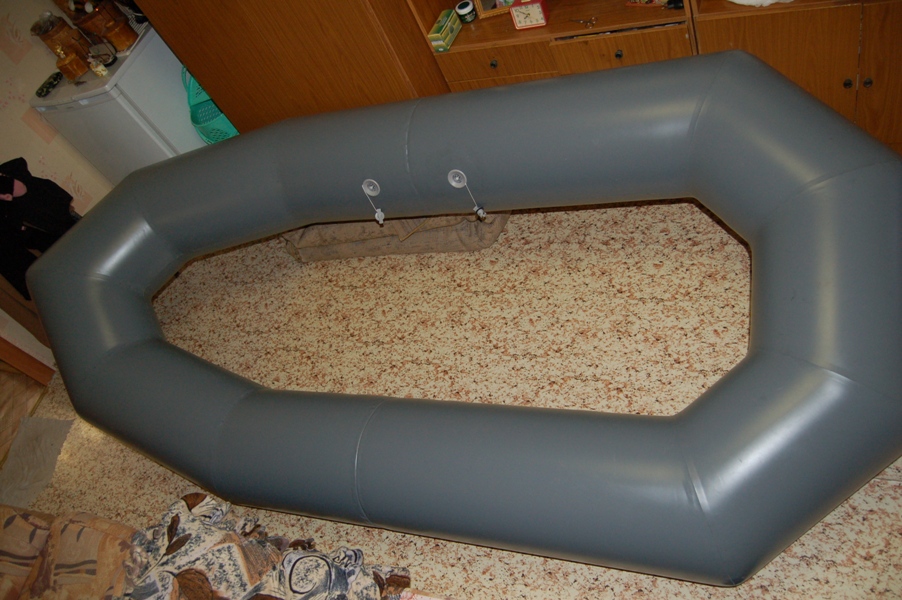

Промежуточный результат, нормально сфотать не хватило места, объектив на широком угле искажает - кажется что сужается к носу, на самом деле ровно



[коля-лариса]

Браво!!! Вот это результат. Качество склейки отличное. Если можно подробнее рассмотреть место крепления перегородки.
Невидно она у вас на одной тесьме или нет, какой формы, как крепили. У нас есть новые идейки.Также хотелось бы увидеть донный шов. Мы маскируем его приклеивая сверху дно

Кому неответили необижайтесь. Были в отьезде. Рады всех приветствовать



[Msmer]

Хорошо сделал Расказывай что за тряпочка? Где брал фурнетуру? Почему в тефлексе начал рисовать?



[griffmaster]

Да красиво получилось! Молодец! Интересна технология. Как делал перегородки? Какой клей применял?



[ВоваП]

По качеству швов я бы не сказал что все радужно - фото маленькое, есть куда расти, всетаки первая лодка.
Фоток перегородки нет - но сам его оцениваю на 2 балла - кривовато, косовато и т.д.
перегородка конусная - приклеивал сам конус и изнутри дублировал тесьмой.
Шов у меня не донный - а внутренний, т.е. не снизу лодки - а внутри.

Ткань и фурнитура баджеровская, в тфлексе рисовал - что нашел в том и рисовал

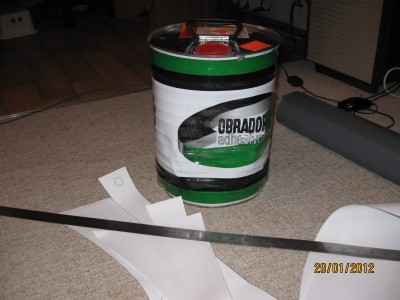

Технологию коля-лариса осветили хорошо, всё по ней кроме перегородок - они конусные. Клей УР-Моно + изур и проданный как обрадор с единственной надписью "полиуретановый" на итальянском или испанском + изур

для перегородок видимо лучше коля-ларисина технология и ткань полегче - низкое качество моей вклейки перегородок видимо частично связанно с жесткостью ткани.

Идеи коли-ларисы интересно услышать, есть желание склеить 5-ти метровую лодку с НДНД, буду мотать на ус



[коля-лариса]

По качеству швов я бы не сказал что все радужно - фото маленькое, есть куда расти, всетаки первая лодка.
Фоток перегородки нет - но сам его оцениваю на 2 балла - кривовато, косовато и т.д.
перегородка конусная - приклеивал сам конус и изнутри дублировал тесьмой.
Шов у меня не донный - а внутренний, т.е. не снизу лодки - а внутри.

Ткань и фурнитура баджеровская, в тфлексе рисовал - что нашел в том и рисовал

Технологию коля-лариса осветили хорошо, всё по ней кроме перегородок - они конусные. Клей УР-Моно + изур и проданный как обрадор с единственной надписью "полиуретановый" на итальянском или испанском + изур

для перегородок видимо лучше коля-ларисина технология и ткань полегче - низкое качество моей вклейки перегородок видимо частично связанно с жесткостью ткани.

Идеи коли-ларисы интересно услышать, есть желание склеить 5-ти метровую лодку с НДНД, буду мотать на ус

Ну для первой лодочки качество на5+
Просто вы невидели качества сборки наших первых лодок.

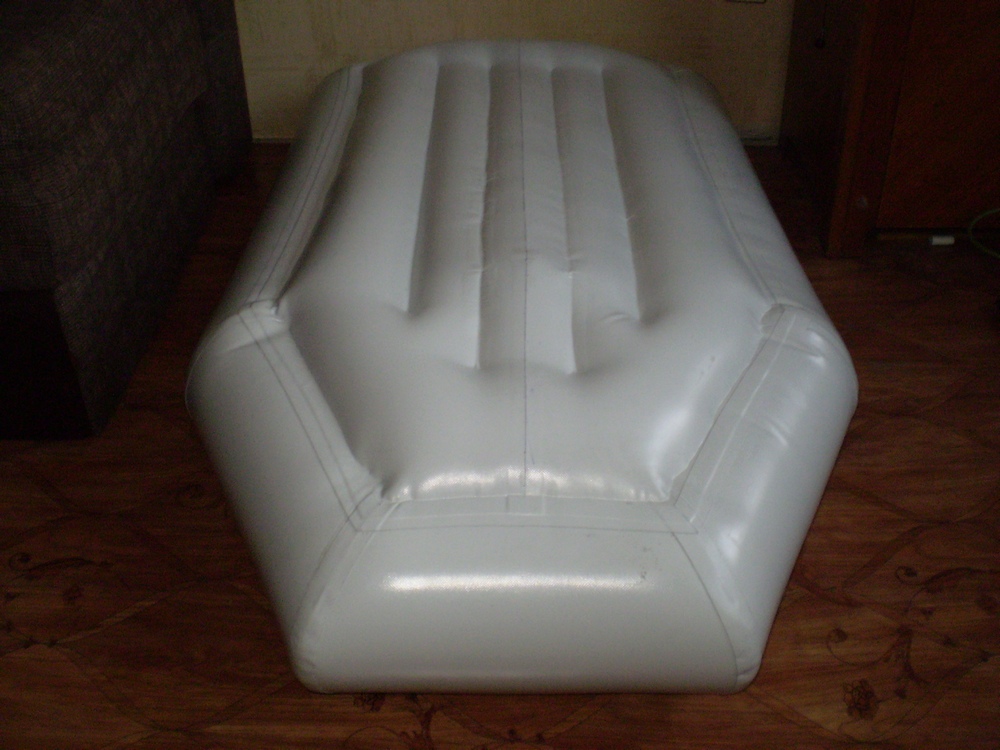

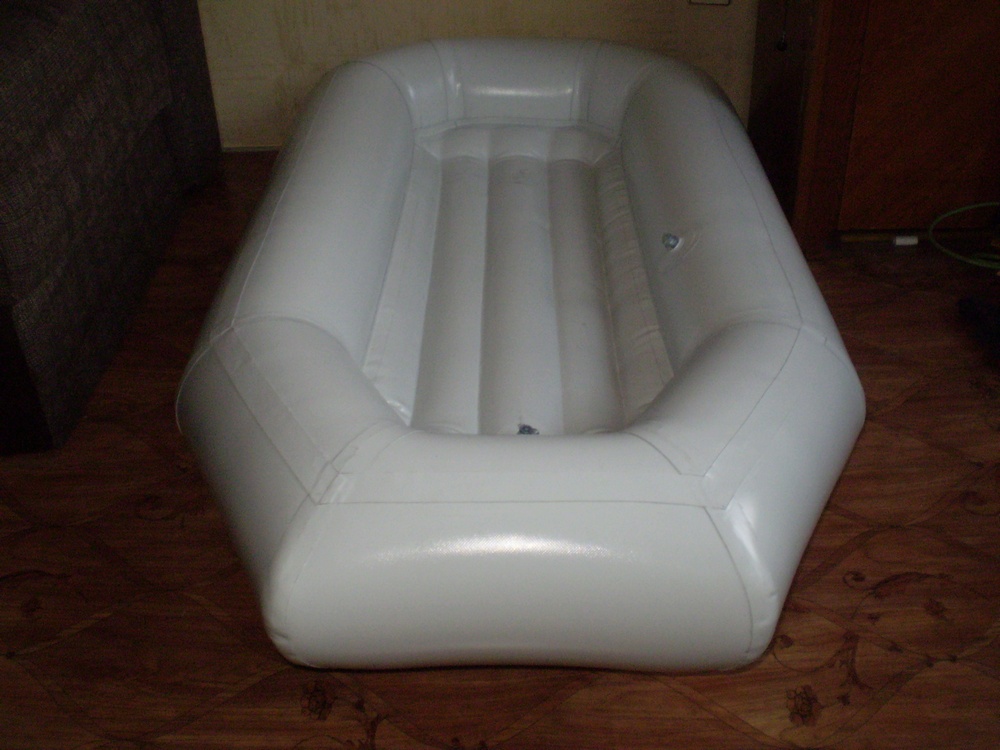

Вот посмотрите на Чудо-Юдо.
Перегородки вклеены хорошо хоть не вдоль лодки.
Донный шов перепутали и сделали сверху.

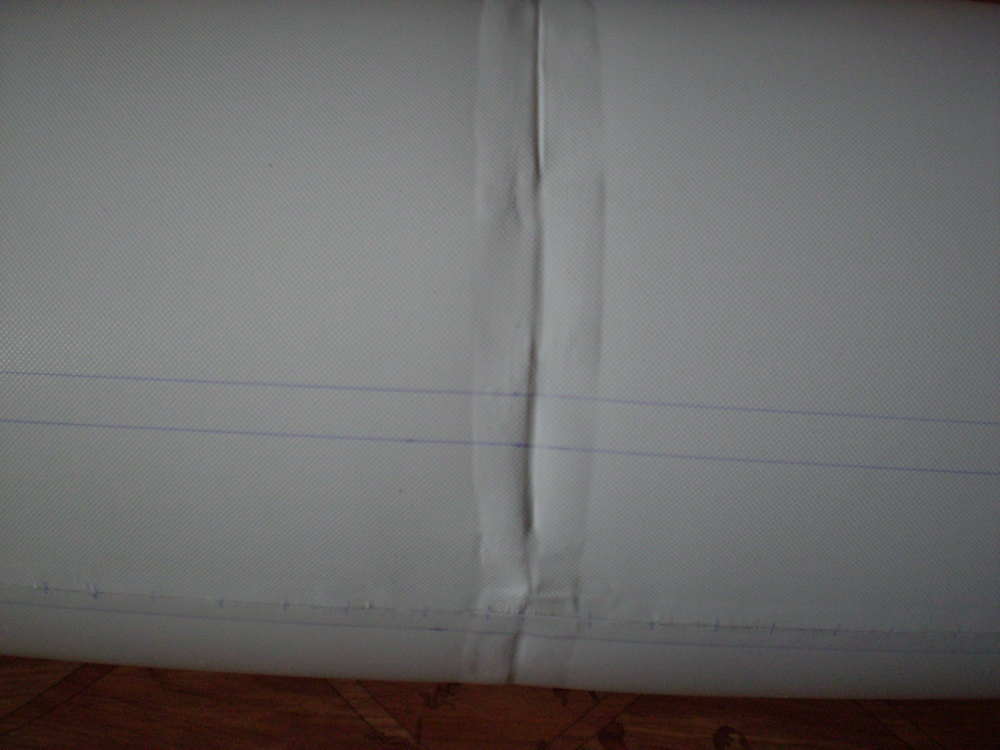

Расчеты сделаны неправильно потому швы все тянут
Внизу на стыке носа и баллона изза неправильного расчета получилась лишняя ткань
Надувной пол тоже расчитали неверно.
Перегородки короткие и расположены далеко от баллона.
Килеватость тоже просчитанна неверно.

Друзья но Удивительное не в этом. А в том что Она плавает



[ВоваП]

Вблизи моя перегородка вклеена как на вашем фото.
Расскажите как правильно рассчитать НДНД? брать ли запас на выпуклости или хватит растяжения ткани? насколько герметично дно?

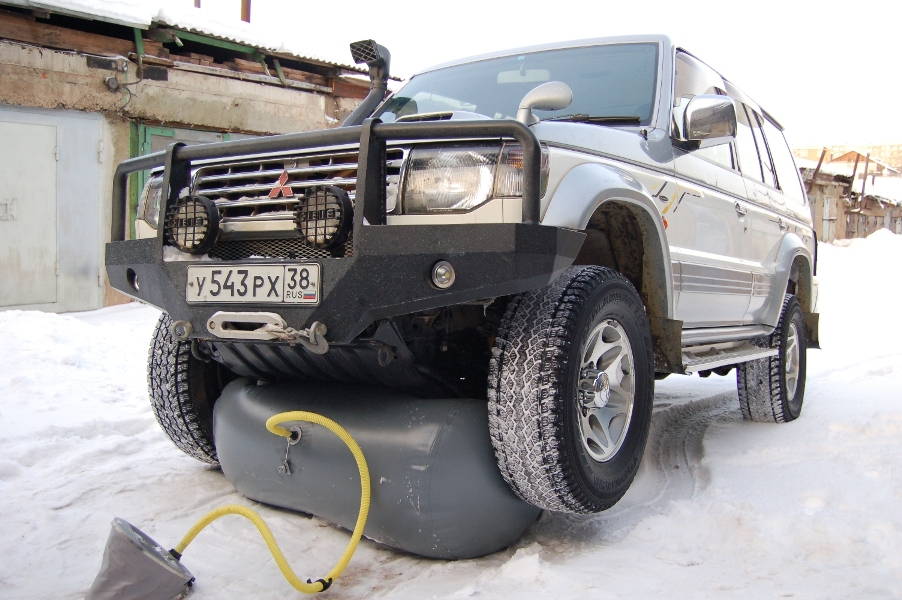

Прикрепил фото моего второго опыта клейки - пневмодомкрат. Первым клеил гермомешки, лодка 3-й опыт.



[Vecchio]

... Прикрепил фото моего второго опыта клейки ...

Супер, очень впечатляет. И судя по результатам третьего опыта, лодочке, динамика приобретения опыта изготовления надувных ПВХ очень положительная. Интересно, каким плавсредством это обернётся в следующий раз ... :
