Самодельные лодки!

[systimax]

А где взять планы Garvey 13? На сайтах http://www.svoimi-rukami.com.ua не отвечают, нашел в Америке, но, оплатить не возможно, России нет в списке.



[savik]

еще

sania55,подскажите пожалуйста сколько слоёв ткани ложить внутри, сколько снаружи? Примерно сколько эпоксидки надо? Если не тяжело. Спасибо.



[sania55]

sania55,подскажите пожалуйста сколько слоёв ткани ложить внутри, сколько снаружи? Примерно сколько эпоксидки надо? Если не тяжело. Спасибо.

А что за проект? Снаружи максимум 2, на скулах и киле 5-7 слоев. Но а внутри, это уже дело ваше, хотите ложите, хотите нет, Пропитать фанеру эпоксидкой, загрунтовать и покрасить, судно легче будет.



[savik]

Добрый день. Год назад подсел на ловлю сомов на квок. Надувная лодка в этом деле это "титаник" замедленного действия, вопрос только в том когда он пропорет борт крюком. Решил я сделать складную лодку. После долгого гугления за основу решил взять проект из журнала "Катера и яхты" "Ладога М3А". Только немного изменить. Продольный и поперечный набор сделать из железной проф трубы 15 на15мм. Вместо фанеры пенополистирол толщиной 15мм, транец фанера 20мм. Обклеивать с обоих сторон стеклотканью с эпоксидкой. Сразу вопрос по стеклоткани, я в Курске нашел человек на вопрос какая толщина ответил: их две, тонкая и потоще, у него которая потолще. Покупать или нет? И примерно сколько слоёв и эпоксидки надо? Эта лодка будет ходить под мотором до 5 лошадок. Я понимаю что спращивать такое у людей которые строят катера это что микроскопом гвозди бить, но всё же. Это все только обдумывается, так-что если ткнете носом в ошибку буду только благодарен.
Ещё добавлю, тросы стягивающие лодку будут проходить внутри профиля по всей длинне, по бортам и центру днища. В местах стыковки секций они будут центроваться в трёх местах, борта и центр днища профиль будет входить внутрь профиля. И сзади два колесика мне через лес кругом плотины её тащить и от машины к воде легче.

Я хочу вместо фанеры пенополистирол нарезать пластинами 5мм и с двух сторон обклеить. Спасибо что ответили. Про транец посоветуйте, материал, толщина.



[sania55]

Я хочу вместо фанеры пенополистирол нарезать пластинами 5мм и с двух сторон обклеить. Спасибо что ответили. Про транец посоветуйте, материал, толщина.

Интересное решение! Стеклоткань, котороя тонкая Т-11, толстая Т-13. По опыту работать с Т-13 легче, она лучше пропитывается (не такая плотная), С Т-11 поверхность конечно при аккуратной работе получается идеальной, возможна сразу грунтовка и покраска. Транец я делал из фанеры 24мм и усиливал изнутри 30мм доской из лиственницы.(дуб не достал) По расходу эпоксидки: тут всё зависит от опыта работы с ней и окружающей температурой. Чем жарче тем легче, хочу предупредить большой объем готовить не советую, или разливать в несколько маленьких сосудов, а лучше понемножку и по чаще. У меня на катер ушло 20 кг эпоксидки, и это еще не всё. Техенология обклейки уже много обсуждалась, я нового ничего не придумаю. Удачи в работе!!!



[savik]

Интересное решение! Стеклоткань, котороя тонкая Т-11, толстая Т-13. По опыту работать с Т-13 легче, она лучше пропитывается (не такая плотная), С Т-11 поверхность конечно при аккуратной работе получается идеальной, возможна сразу грунтовка и покраска. Транец я делал из фанеры 24мм и усиливал изнутри 30мм доской из лиственницы.(дуб не достал) По расходу эпоксидки: тут всё зависит от опыта работы с ней и окружающей температурой. Чем жарче тем легче, хочу предупредить большой объем готовить не советую, или разливать в несколько маленьких сосудов, а лучше понемножку и по чаще. У меня на катер ушло 20 кг эпоксидки, и это еще не всё. Техенология обклейки уже много обсуждалась, я нового ничего не придумаю. Удачи в работе!!!

Спасибо большое! Если в процессе вопросы будут возникать писать можно? Я уже каркас сварил, всё кроме тросов, по весу 14 кг.



[Hohol-Nsk]

savik писал(а):Я хочу вместо фанеры пенополистирол нарезать пластинами 5мм и с двух сторон обклеить. Спасибо что ответили. Про транец посоветуйте, материал, толщина.

Вот хороший форум по строительсву лодок с основой из вспененных пластиков:
http://www.boatportal.ru/forum/2-415



[systimax]

Нашел стеклоткань, глаза разбежались, на стыки планирую ленту Стеклолента ЛЭСБ 01х20

http://www.krovli100.ru/edit_book_form2 ... 003&prim=0

А в тканях тупик, замасливатель такой, замасливатель сякой, какая подойдет для оклейки? Желательно чтобы не отжигать ее.
http://www.krovli100.ru/show_cat.php?gr ... 023&page=0



[savik]

sania55, подскажите, кордовые ткани (полиамидные) для оклейки пойдут? Например тк 200 или тк 300?



[Vecchio]

... на стыки планирую ленту Стеклолента ЛЭСБ 01х20 ...
замасливатель такой, замасливатель сякой ...

Стеклолента ЛЭСБ 01х20 шириной 20 мм категорически узка для оклеивания галтелей на стыках. Минимум 40-50 мм. Там, в "стройинжиниринге", есть, поищи..
Стеклоткани практически все подходящие, у которых или прямой замасливатель, или аминосилан, т.е. Т-11, Т-13 однозначно подходят, разница только в удельной плотности. Ровинговые, т.е. ТР, тоже хороши на днищевую часть, но не слишком тяжелые, например о,3.
Единственный недостаток этой фирмы - не высылает по почте, только курьером на какой-нибудь московский адрес, или являться самому.



[sania55]

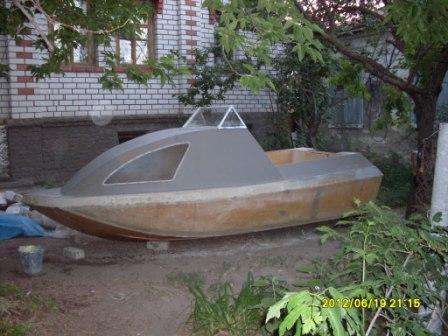

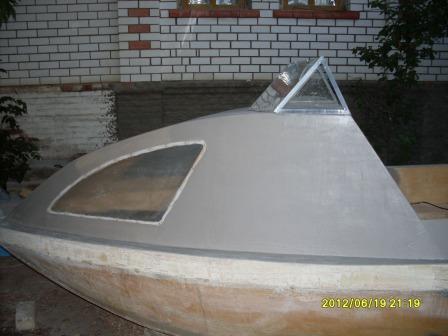

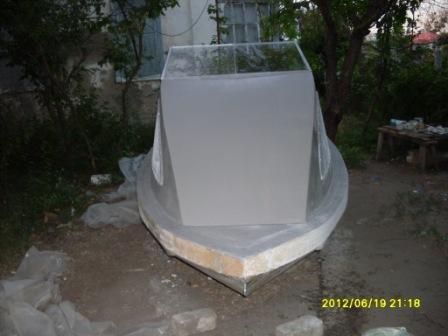

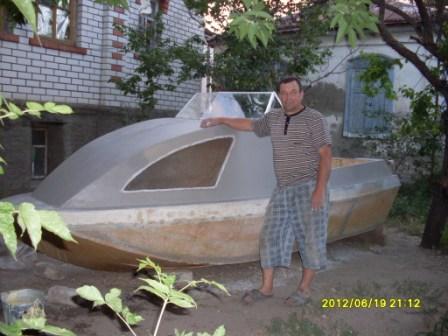

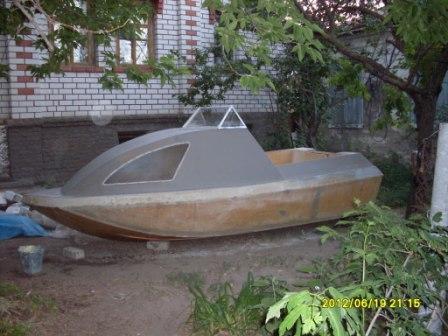

Началась наружная отделка



[sania55]

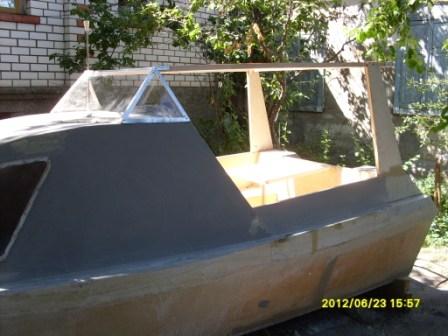

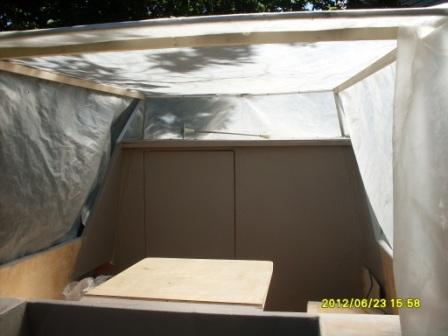

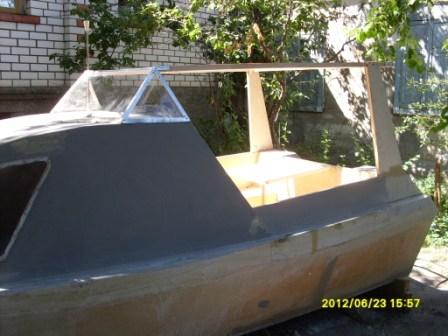

Тент будет вот таким образом



[sania55]

Тент будет вот таким образом



[sania55]

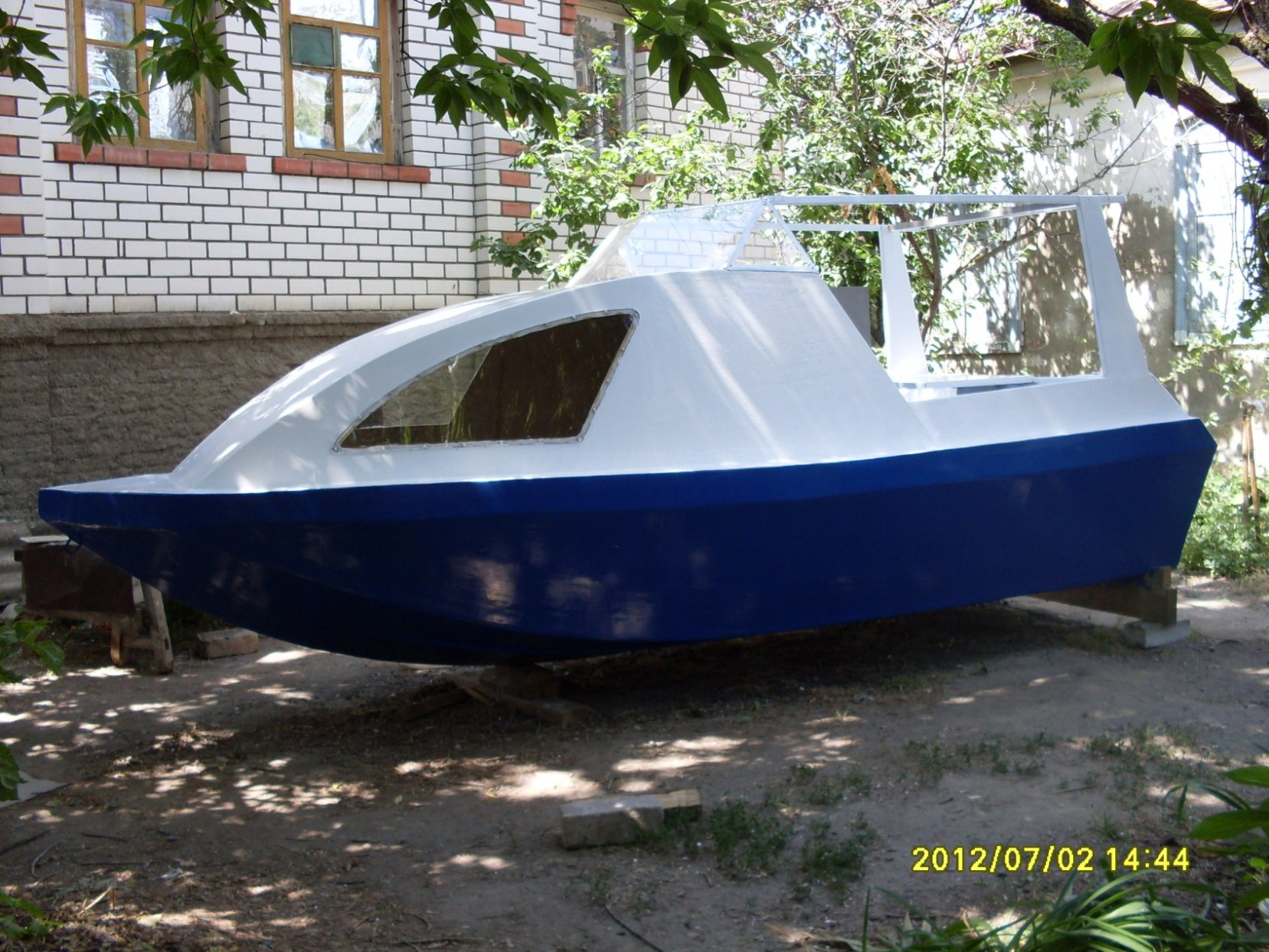

Ну вот и почти всё, осталось навигационные огни и дистанцию для мотора



[Фурс]

Ну вот и почти всё, осталось навигационные огни и дистанцию для мотора

Я думаю не все,неплохо было бы штурвальчик на переборке замутить,да и название для кораблика придумать ! Молодец ! Классная работа!!! Веселая лодочка получилась!
Когда на воду планируеш? И ,что с регистрацией ? Сейчас у них строго с самостроем :
Моторчик уже приобоел ?
Надеюсь видео испытаний увидим ?
В каютке отделку закончил, если да то плиз фото.



[sania55]

Я думаю не все,неплохо было бы штурвальчик на переборке замутить,да и название для кораблика придумать ! Молодец ! Классная работа!!! Веселая лодочка получилась!
Когда на воду планируеш? И ,что с регистрацией ? Сейчас у них строго с самостроем :
Моторчик уже приобоел ?
Надеюсь видео испытаний увидим ?
В каютке отделку закончил, если да то плиз фото.

Штурвальчик уже замутил вместе с пультом управления, жду со дня на день по почте троса газ реверс, был в Гимсе, проблем никаких, потребовали чеки на материал, проект и 1200 руб. за регистрацию, каюту еще не совсем отделал, заказал микропористую самоклейку, а потом по ней ткань обивочная мебельная. Должны на этой неделе привезти. А основные работы закончены, катер стоит на трале. Сегодня примерял мотор, пришлось подрезать транец.Кавитационная плита стояла выше киля на 2см. Всё привел в норму, опустил ниже киля на 1см. При испытании посмотрим. При первом спуске на воду в ближайшие дни обязательно сниму видео. Название тоже придумали, друзья посоветовали по аракулу. Вообщем когда получу номера, тогда будет и название из трёх букв.



[sania55]

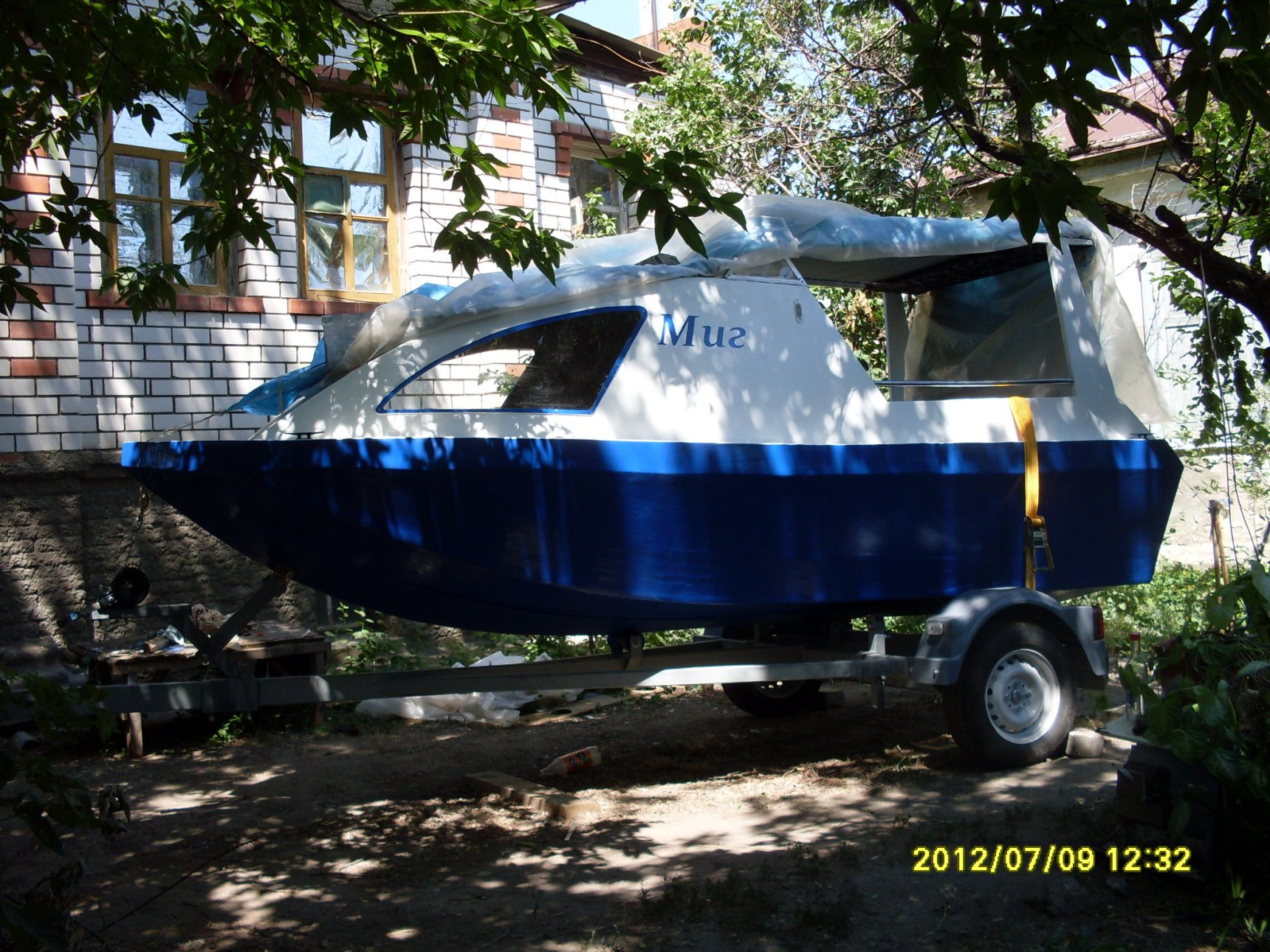

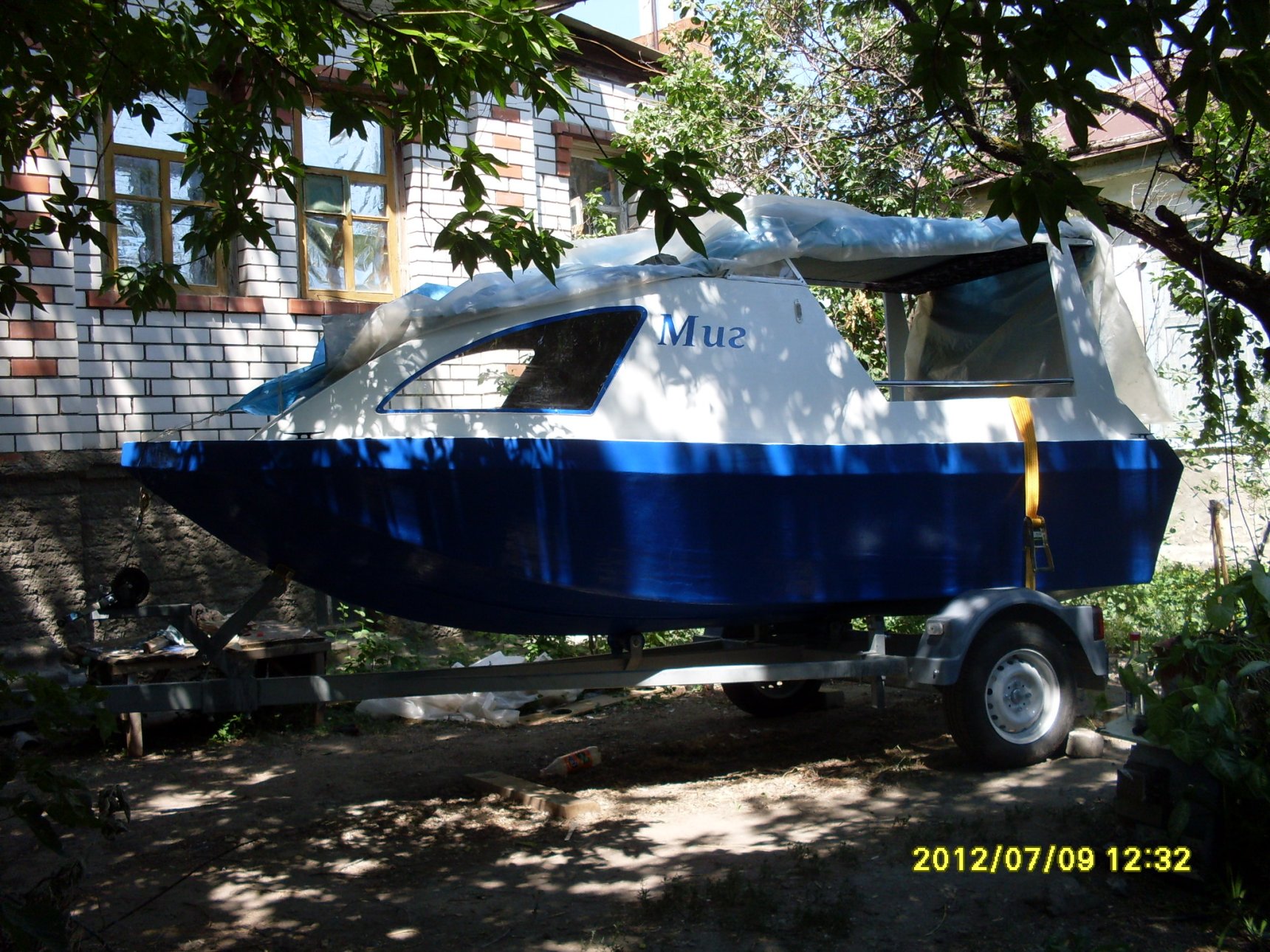

Готов к спуску!



[sania55]

Я думаю не все,неплохо было бы штурвальчик на переборке замутить,да и название для кораблика придумать ! Молодец ! Классная работа!!! Веселая лодочка получилась!
Когда на воду планируеш? И ,что с регистрацией ? Сейчас у них строго с самостроем :
Моторчик уже приобоел ?
Надеюсь видео испытаний увидим ?
В каютке отделку закончил, если да то плиз фото.

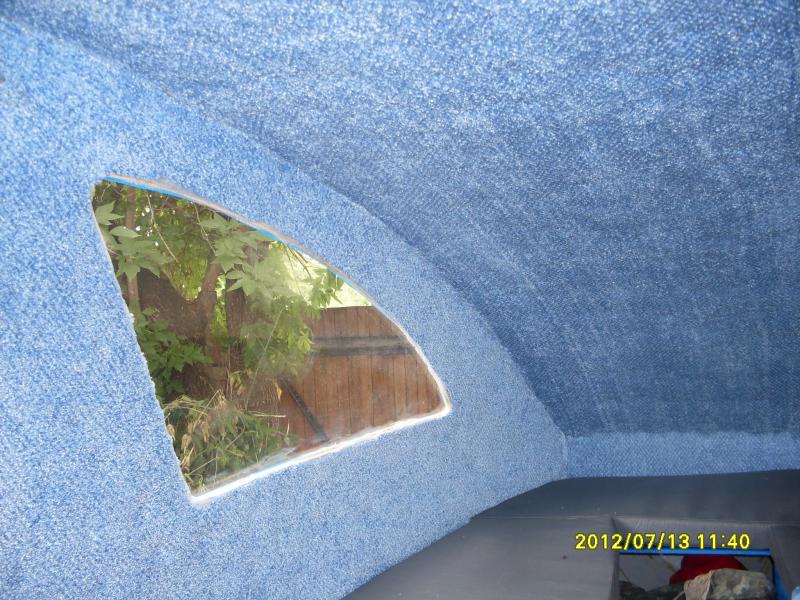

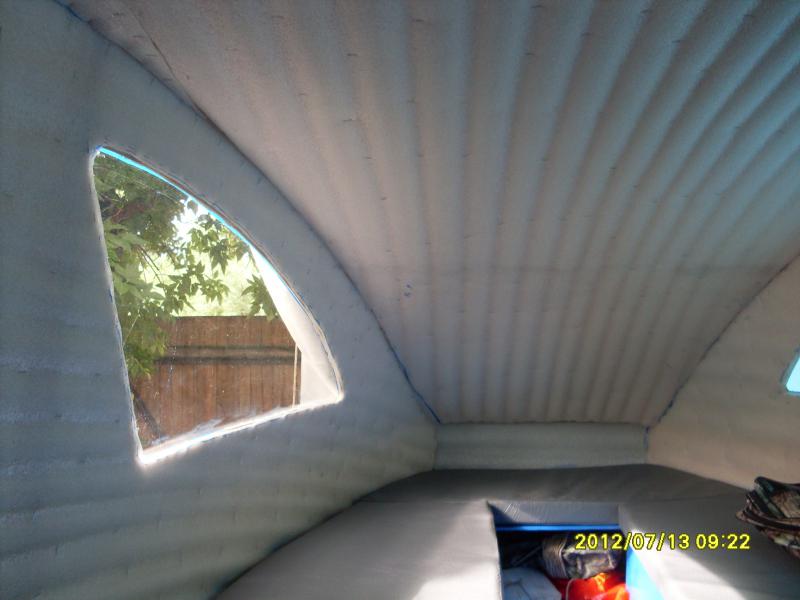

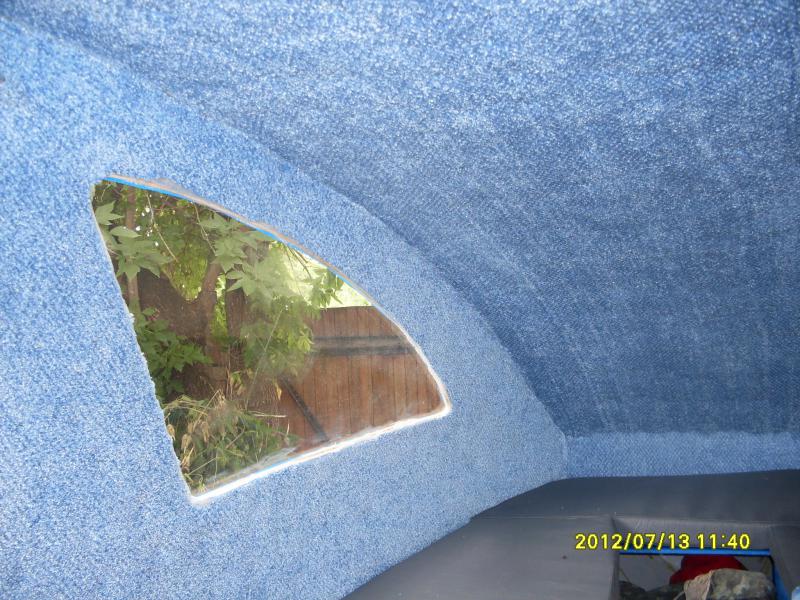

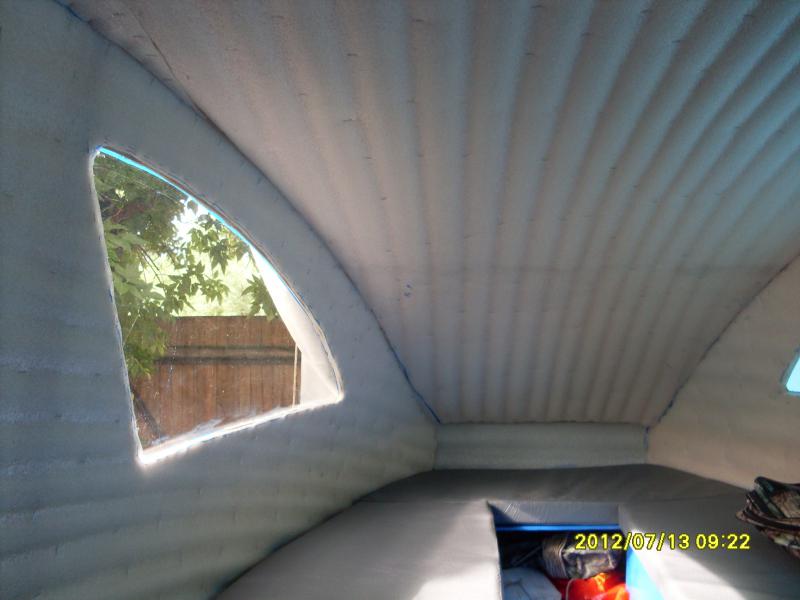

Каютка вот такая:



[Фурс]

А еще меньше фото нельзя ?
Непонятно что за покрытие? Или это какое-то напыление ?
Высота в рубке - сколько? Диваны мягкие?
На дверце в рубку, неплохо сделать вентиляционную решетку, с противомоскитной сеткой с внутреней стороны.



[sania55]

А еще меньше фото нельзя ?
Непонятно что за покрытие? Или это какое-то напыление ?
Высота в рубке - сколько? Диваны мягкие?
На дверце в рубку, неплохо сделать вентиляционную решетку, с противомоскитной сеткой с внутреней стороны.

Можно и поменьше
