Обслуживание, разборка-сборка и тюнинг мультипликаторов

[prank]

..Буду надеяться, что для Т3 и Татулы подойдут.

Про Т3 не интересовался, а в Татуле кожух бесконечника и корпус водила из пластика. На ГП Татулы, впрочем подойдет.



[igor077]

Про Т3 не интересовался, а в Татуле кожух бесконечника и корпус водила из пластика. На ГП Татулы, впрочем подойдет.

В Т3 кожух бесконечника и корпус водила металл, а вот шестерня привода бесконечника и еще пару деталюшек пластиковые. Я бы такую смазку внутрь Т3 совать не рискнул(ИМХО).



[Yaroslavl]

Практическое же применение смазок и масел в катушках определяется скорее субъективными (зато практическими) отзывами реальных пользователей.

В твоем опыте и практике сомнений никаких нет. К сожалению такого большого опыта, по использованию мультипликаторов, у меня пока нет.

Я целых полтора года изучал этот форум, так как наиболее обосновано и доходчиво и тем более с «мурзилками» были выложены материалы по ремонту, смазке и тюнингу катушек – все правильно сказано, но нельзя бездумно следовать советам, зачастую есть альтернативные варианты, которые наиболее мне подходят.

Например.
Я применил раздельную смазку роликового подшипника
неразборное наружное кольцо с сепаратором - смазал жидкой смазкой;
внутреннюю втулку - густой, не толстым слоем.
Что вышло
рабочая поверхность верхнего кольца смазана по всей площади,
что не получить даже при гриз-оил.
Усики сепаратора - в жидкой смазке в очень малых количествах.
Ролики по внутренней втулке и точкам контакта внешней - по густой смазке.
В итоге имею надежный и не гремящий узел.

Чем отличается BOCA HIGH SPEED OIL от масла И-12А.
Все равно непонятно зачем. Сравнивать консистенцию с вязкостью - типа мягкого с теплым.

Шутку понял 1:1

В качестве бонуса идея (что тобой обсуждалось на миде), как сделать кольцо магнитного тормоза из «эпоксидки»
http://nnm.me/blogs/Greenhed/galvanoplastika-doma/
На следующей неделе таким образом попытаюсь восстановить отверстие ведомой шестерни и вала ГП мясорубки, думаю будет надежней чем фум лентой.



[VASILILYAI]

Про Т3 не интересовался, а в Татуле кожух бесконечника и корпус водила из пластика. На ГП Татулы, впрочем подойдет.

так вот там в переводе с офсайта русским по белому и написано что эта смазка для силвых редукторов(гп в катушке)
ну и до кучи обсуждали её на тэкл туре, вроди из перевода понял что ей мажут гп и бесконечник в морских силовых мясорубках, таких как салтига и т.д.



[prank]

prank писал: Практическое же применение смазок и масел в катушках определяется скорее субъективными (зато практическими) отзывами реальных пользователей.

В твоем опыте и практике сомнений никаких нет. К сожалению такого большого опыта, по использованию мультипликаторов, у меня пока нет.

... но нельзя бездумно следовать советам, зачастую есть альтернативные варианты, которые наиболее мне подходят.

...В качестве бонуса идея (что тобой обсуждалось на миде), как сделать кольцо магнитного тормоза из «эпоксидки»
http://nnm.me/blogs/Greenhed/galvanoplastika-doma/
На следующей неделе таким образом попытаюсь восстановить отверстие ведомой шестерни и вала ГП мясорубки, думаю будет надежней чем фум лентой.

Я не имел ввиду свои посты о смазках, а в общих чертах предлагал подход к выбору смазок. Сам тоже не обладаю каким-то большим опытом. Читаю отзывы широко известных в узком кругу ребят (ДАМ, Мида), которые используют смазки, по которым у самого опыта нет. Исходя из этого и выбираю, либо пробую что-то новое для меня.

Бездумно тоже можно, но лучше с головой, в чем не могу не согласиться.

Гальванопластика не пойдет для изготовления кольца индуктора, т.к. это метод создания покрытия. Для работы же токов Фуко требуется массивный проводник, а не покрытие.



[Moonskil]

Всем привет.
Ребят нужна помощь

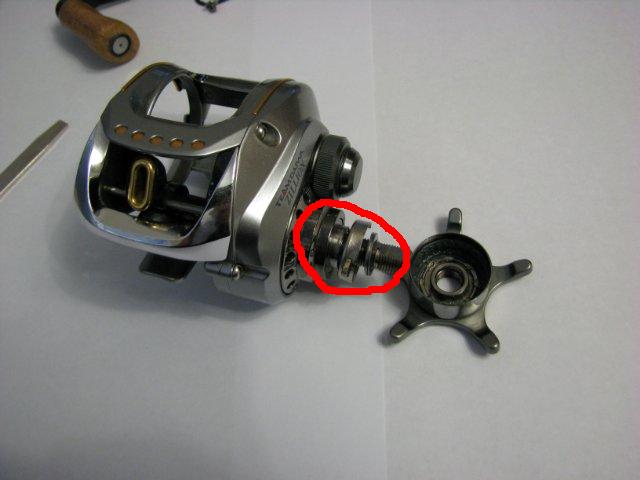

Имеется подшипник что на картинки я выделил, так вот на схеме идет маленькая шайбочка ближе к ручке , а у меня стоит она почему то со стороны гп..? номер её 60. Так с какой стороны правильно её ставить.
Или большая просьба у кого есть подробные фото разборки зиллиона 100HSL скинуть мне сюда или на почту Moonskil@yandex.ru
Заранее огромное спасибо..
Катушку брал б.у поэтому мог напортачить прежний хозяин...
Всю голову сломал есть небольшой продольный люфт ручки и ощущение что не совсем плавный ход, хотя гп на вид как новая.
И ещё нашел одну шайбу под N58 (сердечником обгонки) на схеме её вообще нет.... ммм кому верить не знаю.... Ребят выручайте.



[мастер71]

Честно скажу-не знаю,но думаю что нет разницы.
Ну вы это водило на какой ZILLION хотите поставить?

На HLC cо шпулей красной РЕ



[Yaroslavl]

В тему про смазку бесконечника

Как раз бесконечник требует обслуживания в несколько раз чаще чем все остальные части катушки, на него летит вся кака со шпули. Особенно если вода мутная, то на нем оседает куча грязи и песка.

стр. 40
Могу добавить, что через вал бесконечника грязь еще попадает внутрь на шестерни механизма.

Для себя решил поступить так, сделать сальниковую набивку, примерно так
http://img-fotki.yandex.ru/get/9801/160 ... 592d9_orig
Тупо забить смазкой Mobilgrease XHP™ 222 бесконечник, (смазка в.ч. и для применения в судовых механизмах)
Вот что получилось через год эксплуатации (фото не очень)
http://img-fotki.yandex.ru/get/9819/160 ... 17acd_orig
Грязь не проникла в место посадки вала бесконечника.
По поводу реакции пластмассы-сальная поверхность это случайно попавшая смазка и протертая тканевой салфеткой, простояла год.
Фото самого бесконечника и ножа, после года эксплуатации.
http://img-fotki.yandex.ru/get/9763/160 ... 65725_orig
К сожалению фото уже отмытых деталей не делал, но и так видно, что состояние отличное.
Не сравниваю



[prank]

Всем привет.
Ребят нужна помощь
Имеется подшипник что на картинки я выделил, так вот на схеме идет маленькая шайбочка ближе к ручке , а у меня стоит она почему то со стороны гп..? номер её 60. Так с какой стороны правильно её ставить...

Григорий, ловите:


Положение шайб поддается логике. Узкая шайба упирается только во внутреннюю обойму опорного ШП, исключая затирание корпуса трещетки о наружную обойму ШП. Широкая разгружает 2 точки от верхней () шайбы на внутренний торец звездочки при вращении последней.



[Moonskil]

Григорий, ловите:


Положение шайб поддается логике. Узкая шайба упирается только во внутреннюю обойму опорного ШП, исключая затирание корпуса трещетки о наружную обойму ШП. Широкая разгружает 2 точки от верхней () шайбы на внутренний торец звездочки при вращении последней.

Огромное спасибо! Теперь хоть есть понимание что и для чего.
Вы даже не представляете как вы меня выручили!
Видимо прежний владелец накосячил,чувствую дальше ещё будут приколы =(



[D.Mixalych]

Всем желаю здравствовать. Принимайте в ряды на вашем форуме.
И прошу оказать помощи в одном вопросе.
Обладают катушкой Abugarcia LT и хочу установить в неё поющий фрикцион как в Элит7 (, как в LTZ, посему прошу подсказать где можно купить нужные для этого детали

Hомер 43 на схеме от LTZ, именуется DRAG WASHER 1281218

[url=http://www.purefishing.jp/par...ww.purefishing.jp/parts_list...4-RACING-L.pdf[/url]
Или подскажите размеры деталей для самостоятельного изготовления.
Буду весьма благодарен за помощь



[wild]

Здравствуйте.Почитал ваш форум-понравилось,что все подробно описано.Решил спросить по Revo STX ген 3,вроде тему просмотрел,но не нашел ответ.Были сомнения при покупке,но что сделано,то сделано.А вопрос такой-снял защитные экраны с подшипников шпули,промыл в бензине для зажигалок,капнул масла средней вязкости-подшипники зашумели,но шпуля закрутилась довольно весело(хотя хуже чем на скорпе 1500 и цитике200Е,тоже все в стоке и со средним маслом).Это так и есть,что Абушные подшипники такие шумные? До промывки слегка шуршали.И по шпулям вопрос. Тюнинговая шпуля идет только с магнитами? или я чет не понимаю.По шимам всегда заказывал с Япантакл,все понятно.А здесь не могу с шпулей определится,ткните пальцем куда смотреть.Хотя и в стоке заброс не плохой,7гр воблер летит 25-30метров,но всегда хотца лучше.И какие подшипники лучше-Бока или ZPI.Ну и на последок-чем хуже гена3 чем гена2?



[Moonskil]

Всем привет!
Ребят подскажите размер подшипника в daiwa zillon на бесконечнике.
И до кучи вопрос про бегунок: возможно ли его подобрать от другой катушки на зиллион?
Заранее огромное спасибо!



[prank]

Сделал наконец себе парочку нормальных съемников пина, после того, как замял Бокавскими клещами пин на Ревовской шпуле. Отличные в работе получились штуки. Пастельки, сделанные полукруглым надфилем предотвращают повреждение оси. Прелесть первого (на первой фотке) - регулирование финального расстояния между губками, т.е. ось шпули защищена от мехповреждений губками. При этом под конец смыкания рукояток усилие на губках максимально. Т.е. ни один пин устоять наверное не сможет. При этом отсутствует вращение. На Alt выдавил пин посаженный с хорошим натягом. Присутствовал звук выстрела в момент страгивания пина.. Не уверен, что съемник от Ёжика смог бы справится, без того, чтобы поплыла резьба.

ЗЫ: второй (нижний на первой фотке, а также 2 последние) съемник я делал для снятия пина с "длинных" осей шпуль...
ЗЗЫ: со вторым съемником, ввиду его большим возможным исходным "размахом губок" удобно "довадавливать" из оси пин, дошедший вровень с поверхностью оси шпули, с помощью каленого опиленного соответствующего "гвоздика"..



[Yaroslavl]

Сделал наконец себе парочку нормальных съемников пина

Использую похожую методику (пассатижи старые фоткать стыдно), есть небольшой недостаток верхней губкой плющит торец пина, то есть в верхней губе надо делать чего типа зенковки под пин.

Нарисовал 3D модельку шпули погонял в компе, вопросов к работе данного узла намного прибавилось. Простое снижение веса и силы трения мало, что дает. Дело в том, что в момент заброса приходится разгонять приманку, шпулю и ... все это еще тормозится центробегом, притом хитро сначала удар о зеркало тормоза ( трение покоя), а уже затем - трение скольжения. Кроме этого скорость вращении шпули идет по синусоиде, то есть действие силы происходить под разными углами к оси вращения, что частично ? должно гасится осевым тормозом. Для того чтоб понять как это работает нужно нарисовать шнур с более менее похожими физическими характеристиками(что у меня пока еще не совсем выходит), после этого можно будет найти в какой момент необходимо включать тормоз, с каким усилием..., еще неплохо бы посмотреть вибрации.

PS. Провел эксперимент взял две катухи одну банакс зет другую шимано, к тормозу банакса приклеил фетр капнул масла(а-ля тормоз невской), результаты дальности практически одинаковы при 16 гр чебурашке, перебежек не было.



[572521]

На корвалус-301 стоит ставить гибридные подшипники, чтобы использовать под джиг 15-50гр. Или овчинка выделки не стоит?



[VitalijWood]

На корвалус-301 стоит ставить гибридные подшипники, чтобы использовать под джиг 15-50гр. Или овчинка выделки не стоит?

может я что путаю :!: но разбирал катушку с таким название и не обнаружил не маг. не ценр. системы торможения... чисто тролинг



[572521]

может я что путаю :!: но разбирал катушку с таким название и не обнаружил не маг. не ценр. системы торможения... чисто тролинг

В корвалусе-301 стоят центробеги. Ловил на нее с джерками от 40 до 90гр.
В этом году под джерки взял С-4 шеститысячный. Под вобы от 10 до 40гр СТХ.
Под свимы до 70 гр есть Бигшутер.
Вот и думаю куда корвалуса пристроить?



[VASILILYAI]

На корвалус-301 стоит ставить гибридные подшипники, чтобы использовать под джиг 15-50гр. Или овчинка выделки не стоит?

не стоит, эта катушка начального уровня, для попробовать себя в джэркинге(надо оно тебе или нет) или просто порыбачить на тяжёлый джиг без особых вложений, шпуля там увесистая(сколько точно не помню) и гибриды в этой катушке ни чего не дадут.



[Andrey_a6]

Всем доброго дня!
Подскажите пожалуйста, кто где покупает смазки для катушек? Есть несколько мультов, хочу их смазать перед сезоном, но смазку не знаю какую купить. Есть риога 1016 и еще прикупил риогу 2020. Катушки ни разу не смазывались. Мастеров рядом нет, если отправлять, то обслуживание очень дорого встает. Мясорубки сам смазываю, мульты еще ни разу не разбирал, да и канал по которому я заказывал смазки пропал.
Если кто-то сможет помочь с приобретением смазочных материалов буду очень благодарен!
