Обслуживание, разборка-сборка и тюнинг мультипликаторов

PavelSTR

Новичок
Регистрация
14.01.2013
Сообщения
17
Местоположение
РБ, Стерлитамак
DmG сказал(а):
Из любопытства шарился по интернету, смотрел разборку разных катушек и наткнулся на разборку Абу Рево СТХ 3-й генерации http://www.wat-the-fish.com/showthread. ... stallation Обратил внимание на материал ведущей шестерни
Легкослав :shock:
СТХ - 3 на руках (получил месяц назад), после вашего поста, вскрыл окно смазки ГП, действительно, на цвет бронзой не пахнет. Покупая, ориентировался на описание http://turbotwister.ru/fish/reels/Abu_R ... _GEN3.html, получается врет продаван (брал не там)?
Из описания бесконечник - покрытие нитрид титана, в реалии черный.
Может стоит вскрыть катушку, и царапнуть ведущую шестеню ГП на наличие покрытия? Под рукой нет ключа снять ручку, надо топать в гараж.


prank

Старожил
Регистрация
24.07.2007
Сообщения
4 137
Местоположение
Новосибирск
PavelSTR сказал(а):
..Может стоит вскрыть катушку, и царапнуть ведущую шестеню ГП на наличие покрытия?...
Смысла нет, т.к. по цвету - это анодное окисление сплава на основе алюминия (анодирование). Латунь под ним Вы не обнаружите.


DmG

Старожил
Регистрация
22.11.2005
Сообщения
3 412
Местоположение
Новосибирск
PavelSTR сказал(а):
СТХ - 3 на руках (получил месяц назад), после вашего поста, вскрыл окно смазки ГП, действительно, на цвет бронзой не пахнет. Покупая, ориентировался на описание http://turbotwister.ru/fish/reels/Abu_R ... _GEN3.html, получается врет продаван (брал не там)?
Из описания бесконечник - покрытие нитрид титана, в реалии черный.
Может стоит вскрыть катушку, и царапнуть ведущую шестеню ГП на наличие покрытия? Под рукой нет ключа снять ручку, надо топать в гараж.

Ну описание там точно не соответствует действительности. Самое правильное смотреть оригинальное описание на сайте производителя. http://abugarcia.com/products/reels/low ... o/revo-stx
А там написано следующее:
Features:
10 High Performance Corrosion Resistant (HPCR®) bearings + 1 roller bearing provides increased corrosion protection
X2- Cräftic™ alloy frame for increased corrosion resistance
C6 carbon sideplates provide significant weight reduction without sacrificing strength and durability
Carbon Matrix™ drag system provides smooth, consistent drag pressure across the entire drag range
D2 Gear Design™ provides a more efficient gear system while improving gear durability
Infini™ brake system allows almost limitless adjustability to handle any fishing situation
Infini II™ spool design for extended castability and extreme loads
Compact bent handle and star provide a more ergonomic design
Ti coated line guide reduces friction and improves durability

И нет слов про Brass Gears (бронзовую ГП), ни про TiN Coated Levelwind System... Это все осталось в первых поколениях...

Царапать смысла нет.


DmG

Старожил
Регистрация
22.11.2005
Сообщения
3 412
Местоположение
Новосибирск
Есть у меня под тяжелые задачи такой девайс под названием Амбассадор 5601JB, он потихоньку подвергается тюнингу, в самом начале я поменял на нем бронзовые втулки, на гибридные шары ZPI, поскольку кроме джерков ему приходиться иногда работать с колебалками. Вторым номером замены была ручка, родная это нечто, короткая 80мм (для силовой то катушки :shock: ), с поганенькими кнобами, но самое главное это лютый вес:

42гр :shock:
Вначале рассматривал бюджетные варианты замены, типа купить ручку от Флюгера через Майка, но поскольку тот жуткий тянучка, то бюджетный вариант отпал. Решено было ставить карбоновую ручку от ZPI 92мм

Кнобы решил ставить такие же как Риоге и Z-ке, по мне так они одни из самых удобных под тяжелые веса, называются они RCS I Shape Large Knob. Обычные дайвовские маловаты. От абушек даже не смотрел, все какие-то беспонтовые.

Была одна засада, когда покупаешь отдельно ручку и кнобы, то в комплекте получается, что нет винтиков чтобы крепить кнобы. Пришлось пошариться в своих закромах и винтики нашлись. Но лучше заранее их заказать...
Вес в итоге получился ручки 26гр, а самой катушки в сборе + намотанный шнур ПП 8слик 65лб 347гр.
Еще один момент хочу отметить, уже несколько раз наблюдал что тюнинговые кнобы Дайва RCS по качеству выше тех что в стандарте ставятся на дайвовские катушки, включая флагманы в виде Риоги, Z-ки, Экзиста :twisted: У RCS I Shape Large Knob помимо лучшего качества обработки чем у Риоговских, центральная часть металлизирована. Поэтому был сделан маленький чендж, новые кнобы были установлены на Риогу, а Абу получила кнобы с Риоги.


Центральные заглушки выглядят забавно, у меня ассоциации возникли со старыми советскими авто типа москвича 412 и жигуля копейки, как колпаки на дисках.


Korenets

Писатель-рыбак
Регистрация
22.08.2012
Сообщения
159
Местоположение
Омск
Dmg подскажите, пришел бесконечник с подшипниками от дяди Мики, как обслуживать подшипник со стороны шестеренки впресованной в бесконечный вал,он закрытого типа. Катушка 4601С3. Вы на своей JB не ставили шары на бесконечник?Спасибо.


DmG

Старожил
Регистрация
22.11.2005
Сообщения
3 412
Местоположение
Новосибирск
На своей Абушке точно не хочу ставить подшипники на бесконечник, где-то страницу назад я писал своем мнение по этому вопросу
DmG сказал(а):
Есть другое мнение. Давно на Dam-е обсуждались тюнинговые Ульфовские катушки на базе Абушной классики, так вот у него были как тюнинг комплекты, так и специально доработанные катушки под определенный тип ловли определенных рыб. Много интересного писал Zarman, так вот когда он заказал у Ульфа дальнобойную катушку для ловли лососевых, тот ему объяснил что шары на бесконечнике ничего не дадут, типа если хочешь, можно поставить, отдельно комплект есть, но смысла в них нету. Я понял что Zarman согласился с Ульфом. Потом он делал тесты по дальности заброса разных катушек, эта Ульфовская Абушка была в лидерах, например, Риога с тюнинговой шпулей ей слила вчистую. То что Ульф не одну собаку съел в плане тюнинга катушек я не сомневаюсь, почитай, тогда много чего про него писали.
Японцы тоже такого же мнения придерживаются, пример тому Конквест 401-й. При его цене и позиционированности как флагмановская бочка в шимановском модельном ряду катушек, у него тоже неотключаемый бесконечник на втулках. На кнобы в ручку 4-х шариков не пожалели, а на бесконечник не поставили... Значит Шимановцы такого же мнения придерживаются как и Ульф.
Добавлю еще, бесконечник это скопище грязи, благодаря которой подшипники сильно ушатываются. Вчера делал ТО Риоге, везде смазка чистенькая, а вот на бесконечнике капец полный и шары на нем все в грязи. Бесконечник нужно в несколько раз чаще обслуживать чем всю катушку и шары на нем также как и шпульные промывать. Все остальные шары часто мыть нет никакого смысла.
С моей точки зрения чтобы обслуживать подшипники на бесконечнике нужно снять экраны с той стороны на которую не попадает грязь, тоесть противоположную от бесконечника. Мыть их можно вместе с бесконечником. А вот что делать если запрессована еще шестеренка я не знаю, она судя по фотке

не позволяет снять со своей стороны экран.


DmG

Старожил
Регистрация
22.11.2005
Сообщения
3 412
Местоположение
Новосибирск
Вот бесконечник на 2-х шарах, только с японии, суть та же.


Korenets

Писатель-рыбак
Регистрация
22.08.2012
Сообщения
159
Местоположение
Омск
В том и проблема! Шестеренка запресована. Был бы подшипник открытый, промыл бы в сборе и все. А тут получается за сезон забьется грязью и все. Неужели так не продуманно!


DmG

Старожил
Регистрация
22.11.2005
Сообщения
3 412
Местоположение
Новосибирск
VitalijWood сказал(а):
ему еще надо забится грязью...работает смысл туда лезть...
Как раз бесконечник требует обслуживания в несколько раз чаще чем все остальные части катушки, на него летит вся кака со шпули. Особенно если вода мутная, то на нем оседает куча грязи и песка. У Абушек классических бесконечник неотключамыей, работет при забросе, износ получается повышенный. Поддерживать его нужно в нормальном состоянии, а то я у своего товарища видел во что он превратился за сезон ловли с берега в корягах в ТО. При такой рыбалке загрязнение катушки повышенное. Бесконечник стал подклинивать и катушка просто перестала кидать джерки.


spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236

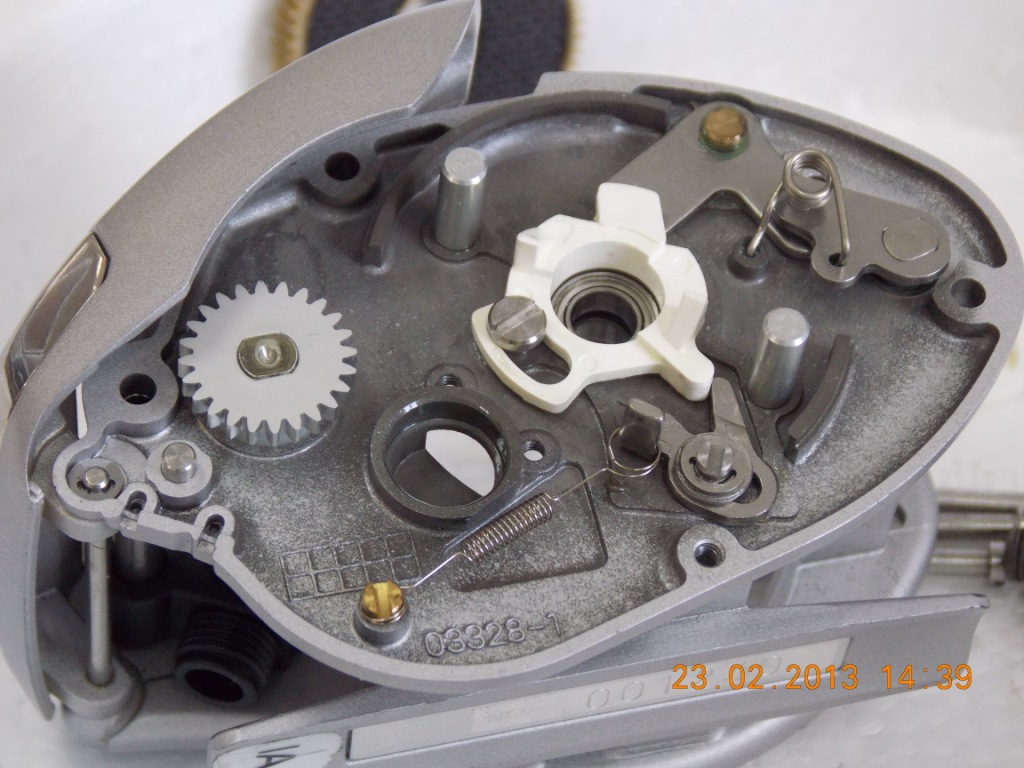

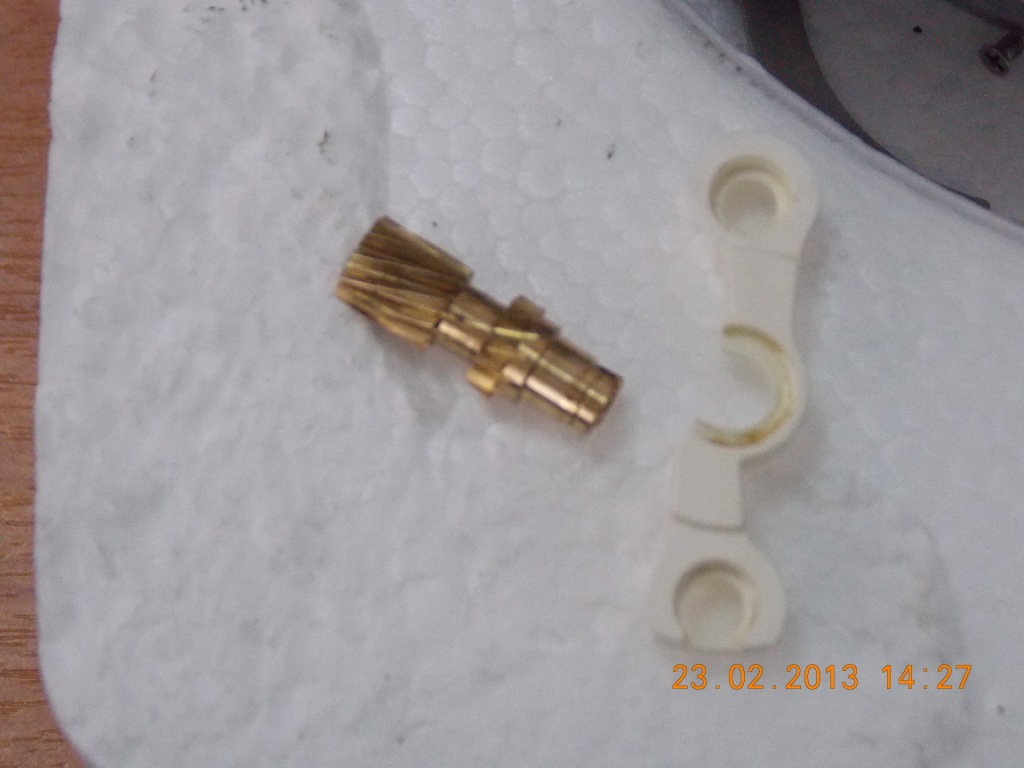

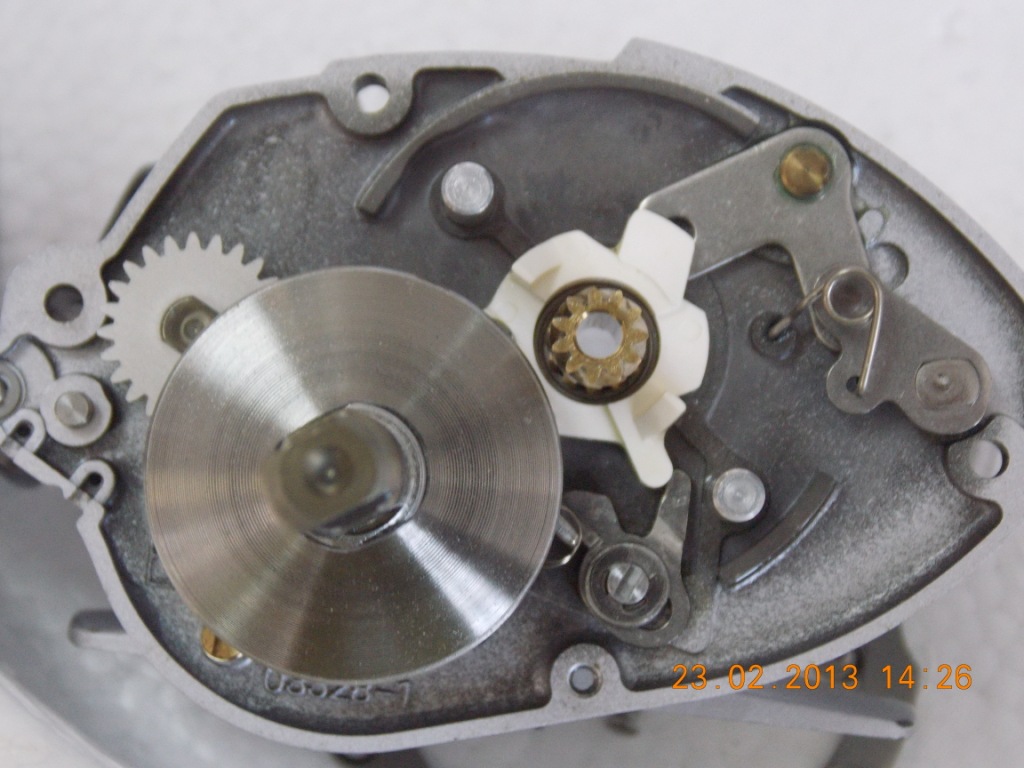

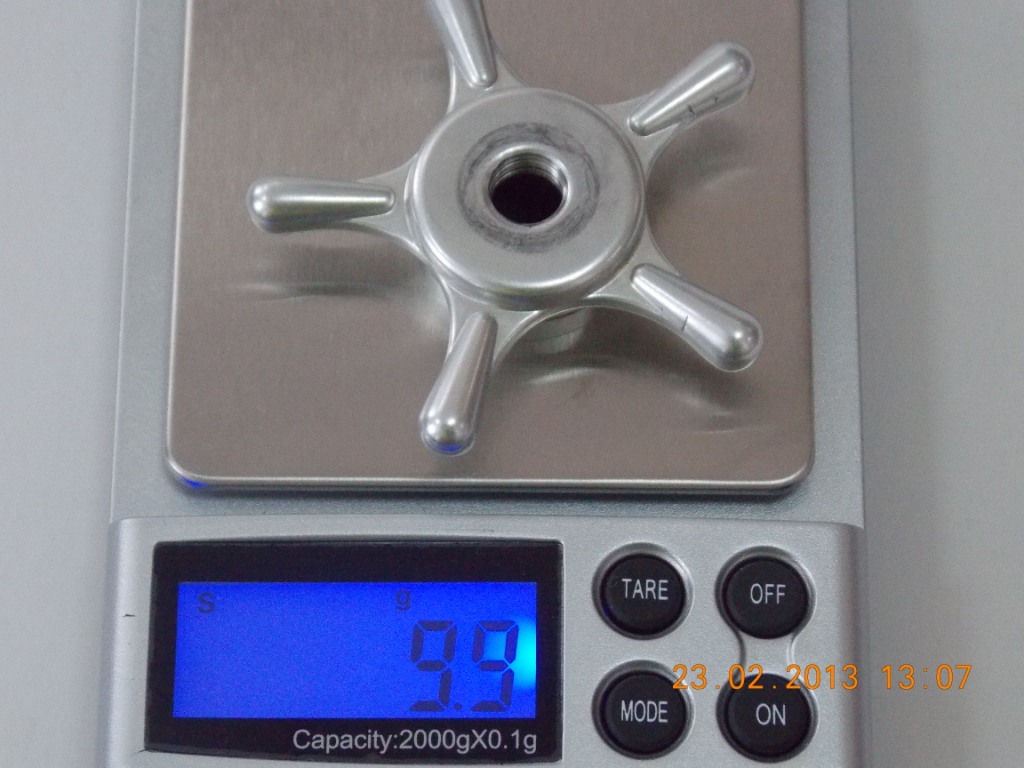

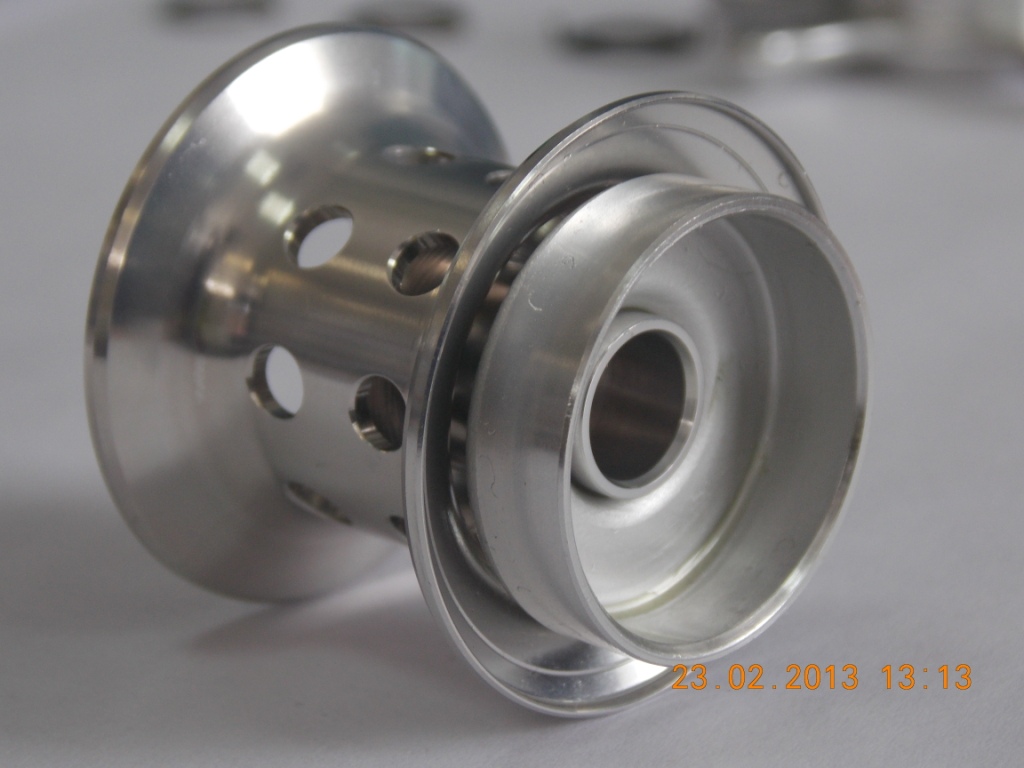

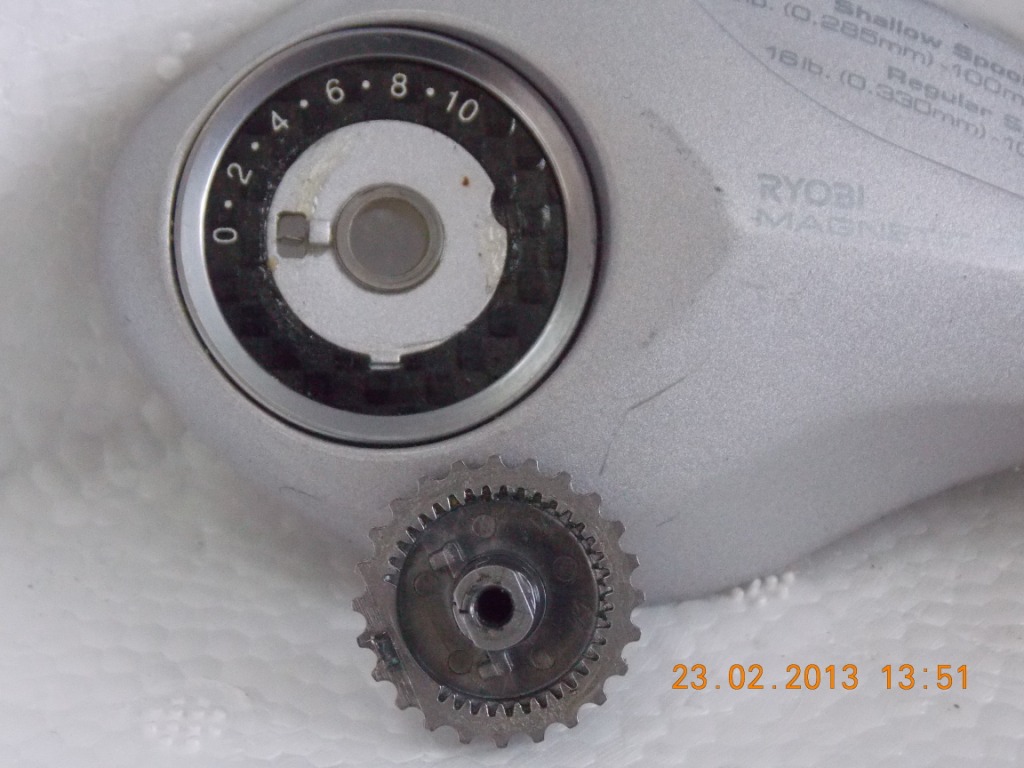

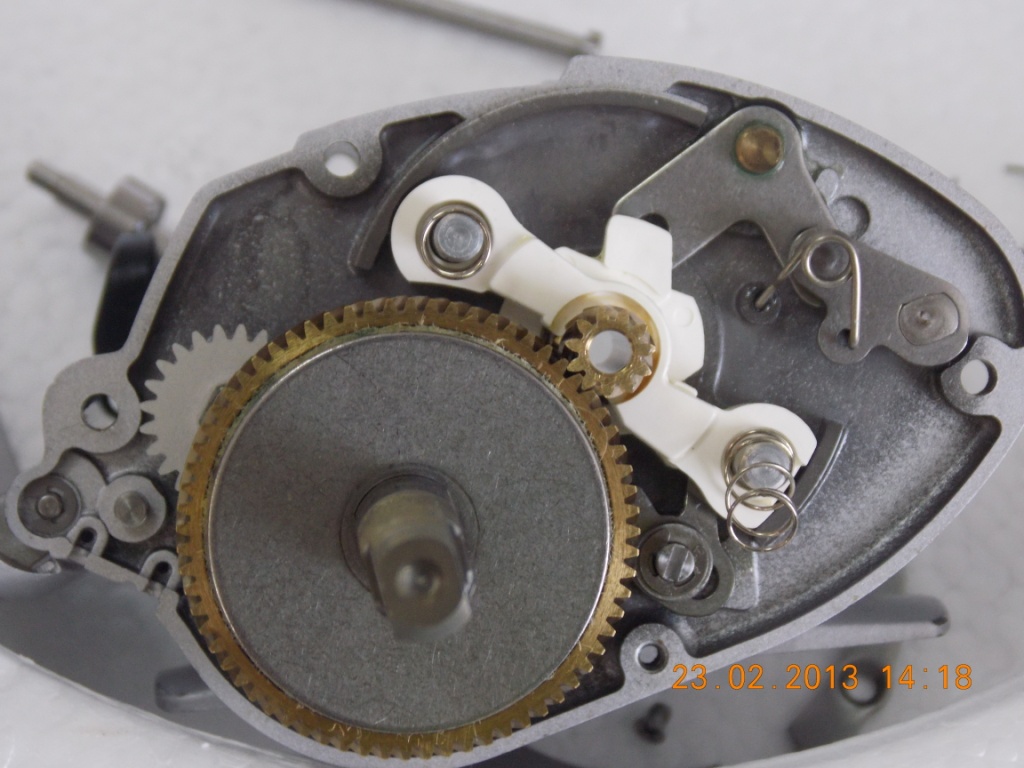

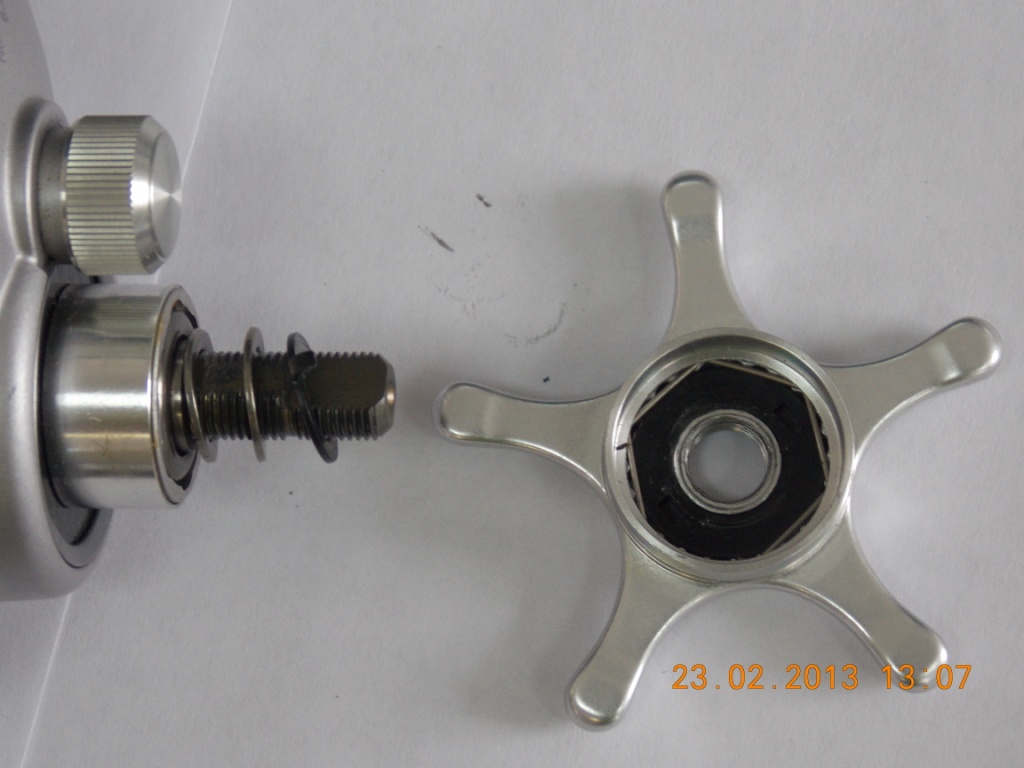

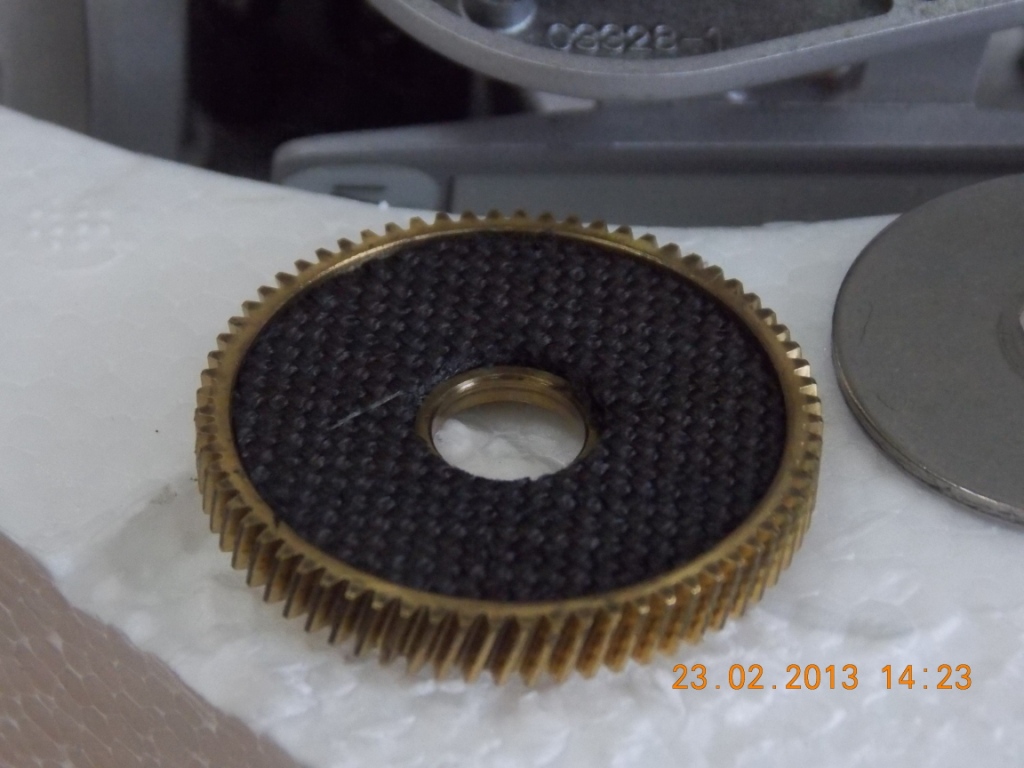

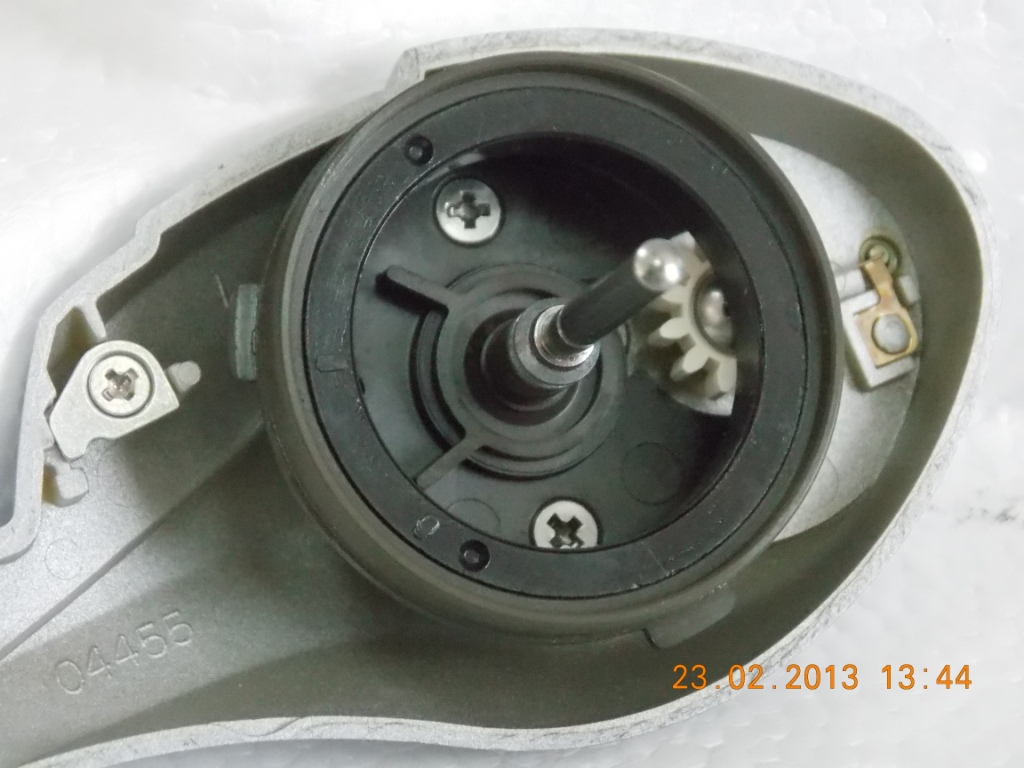

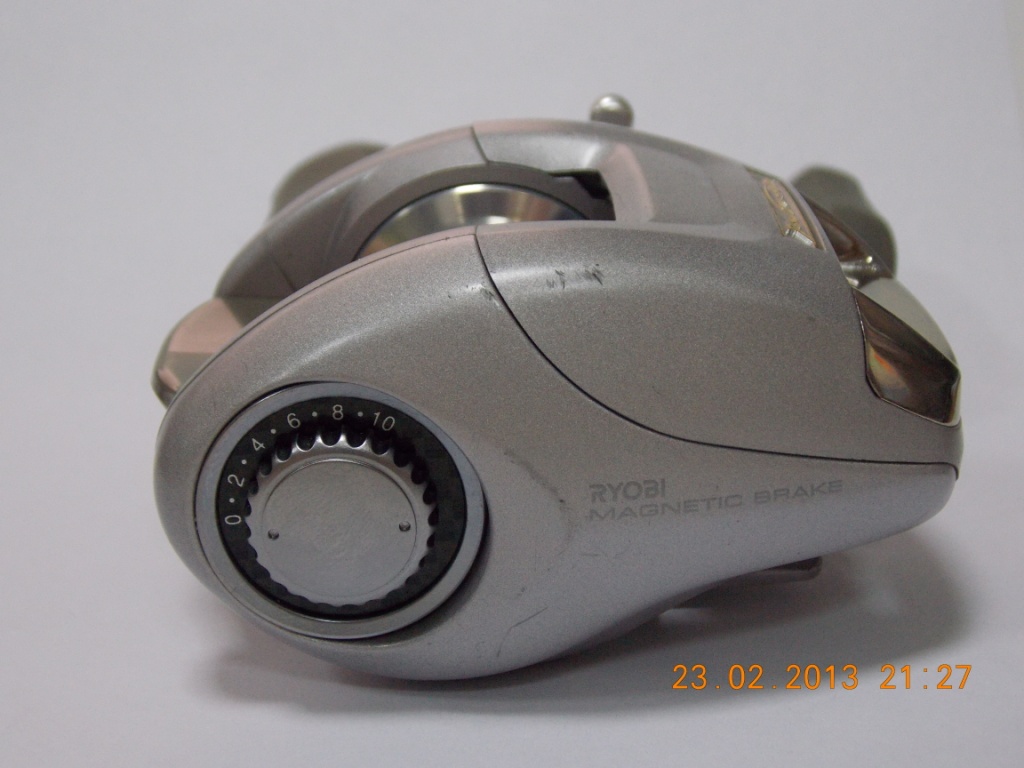

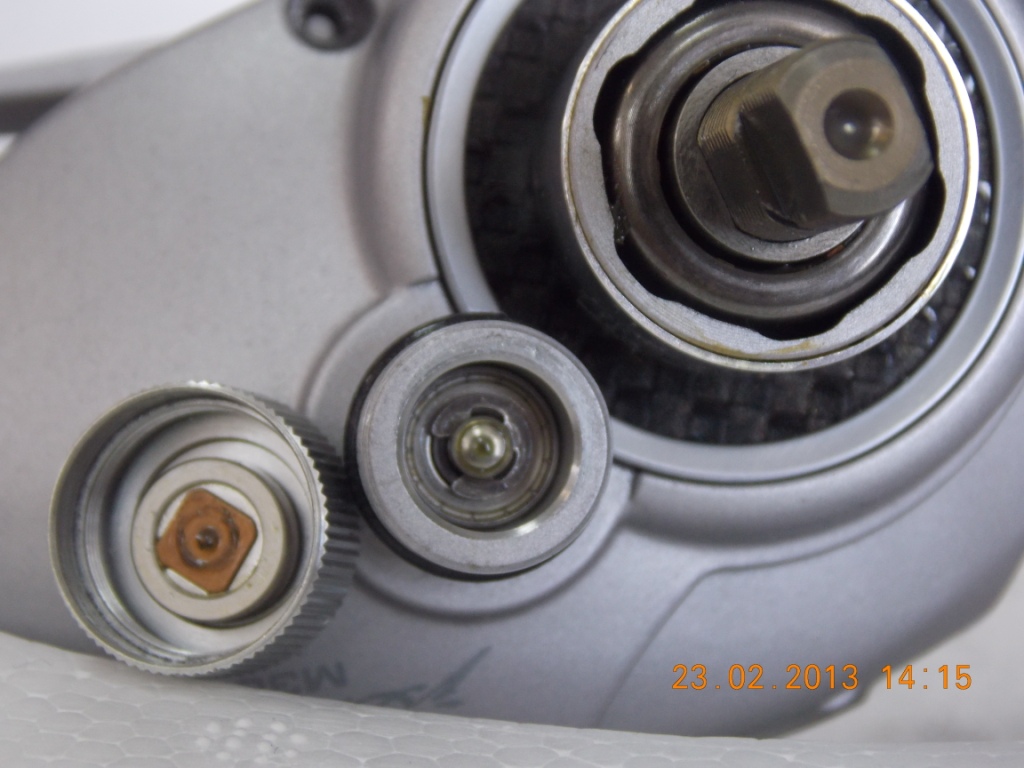

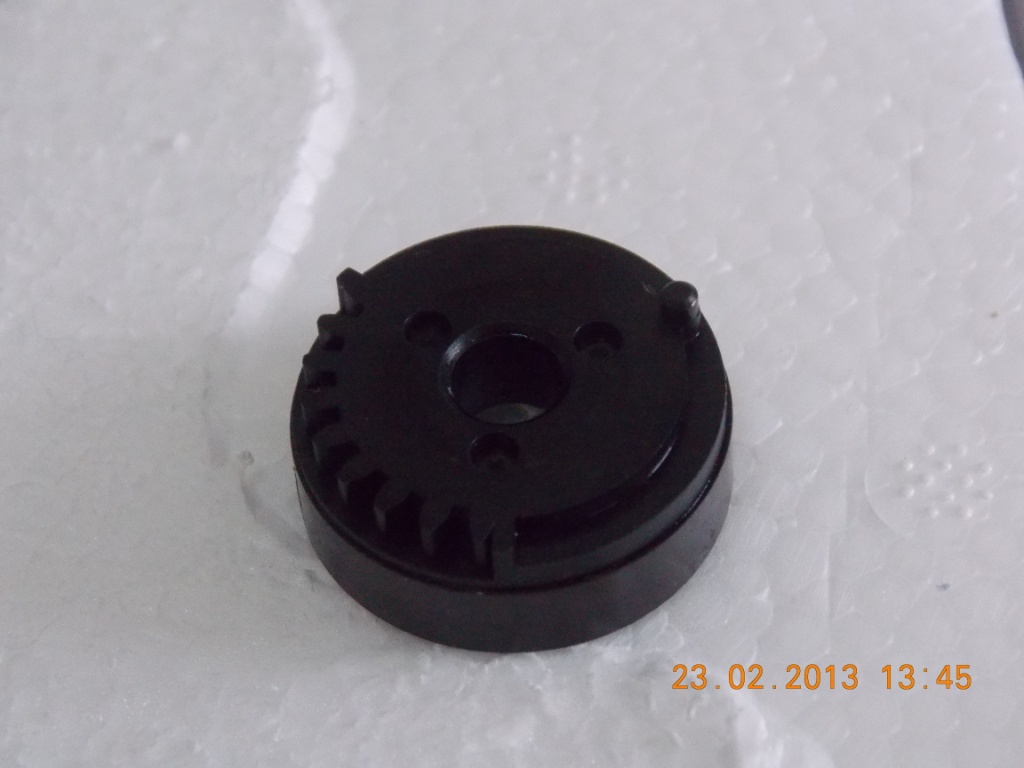

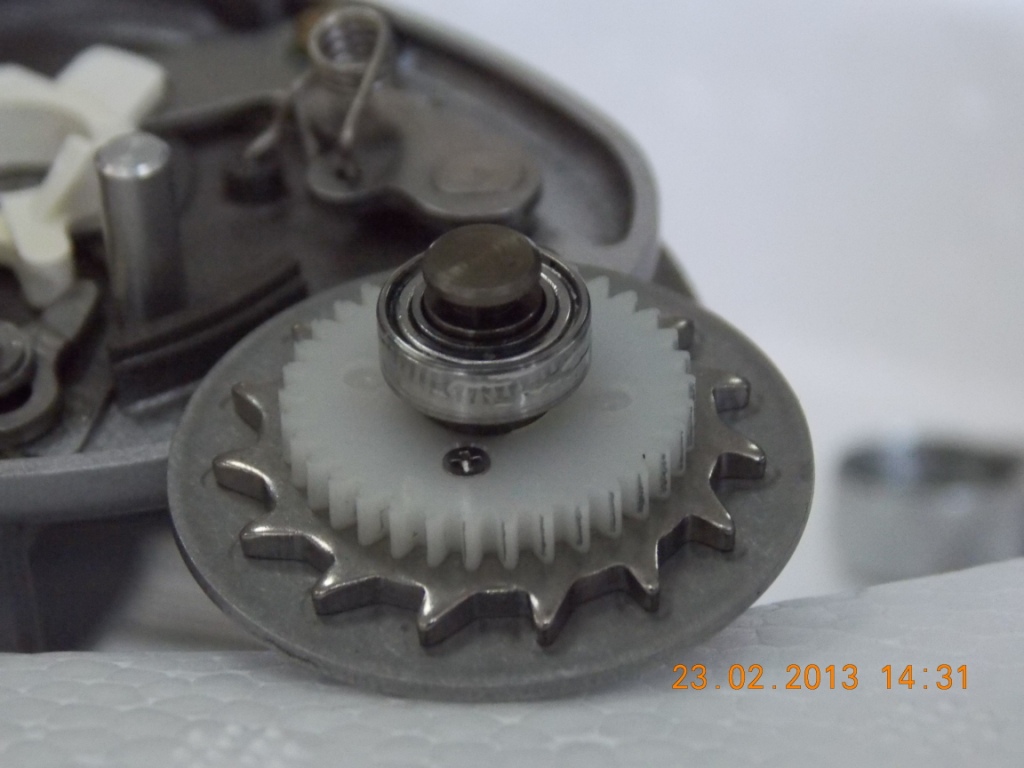

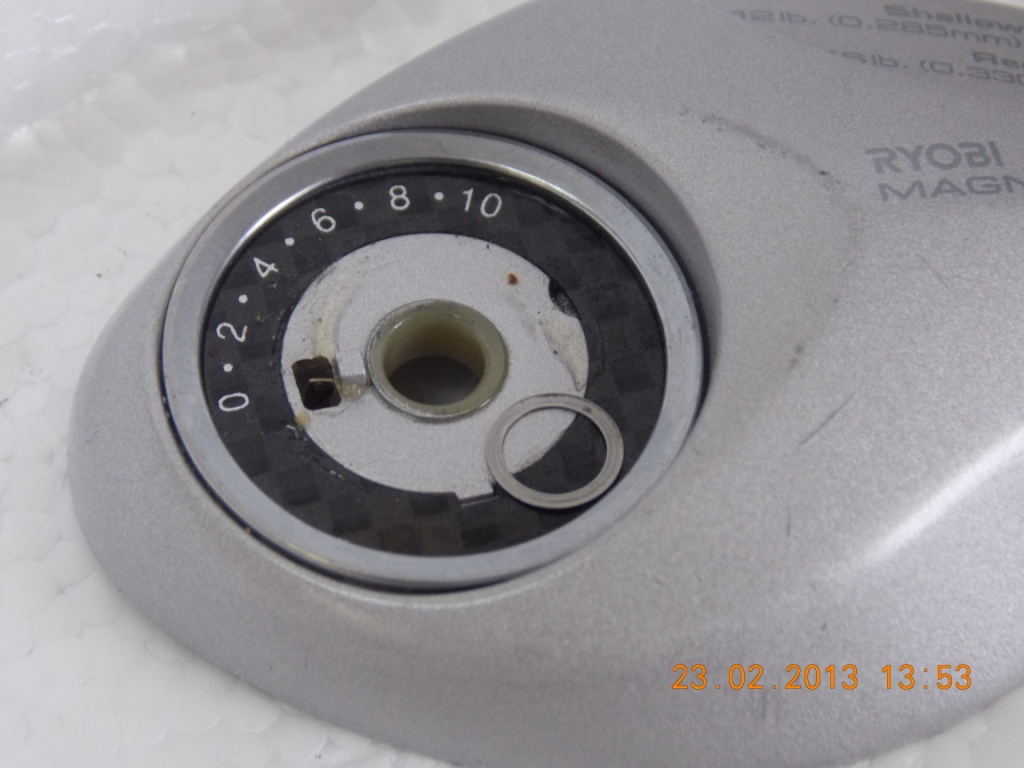

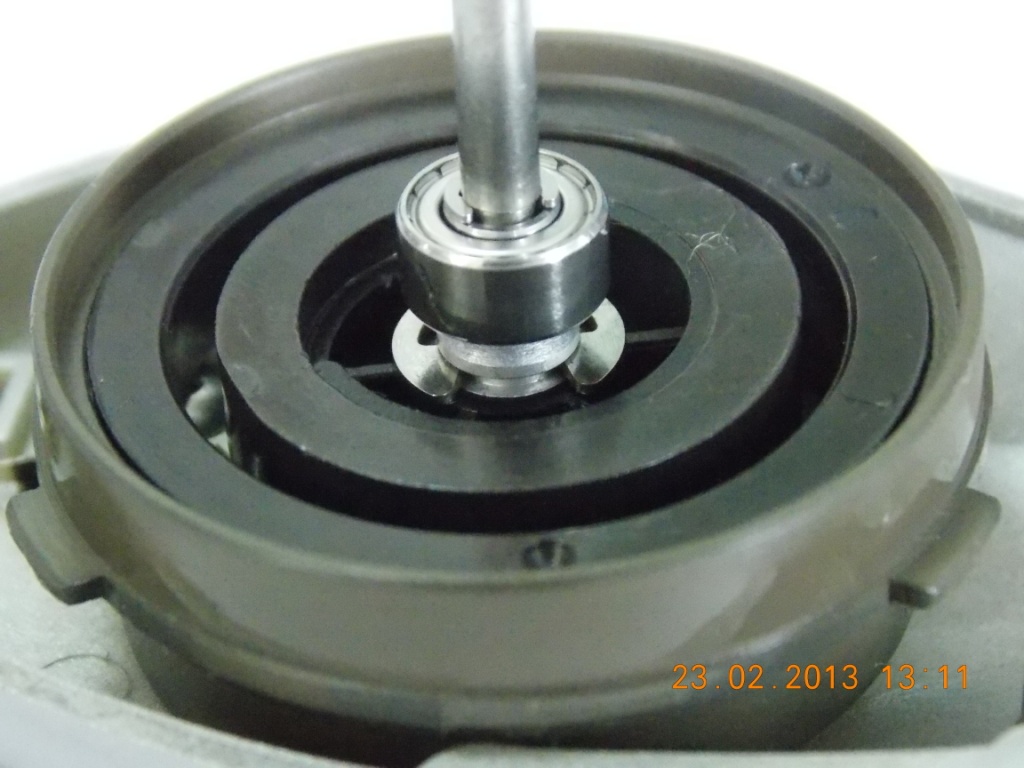

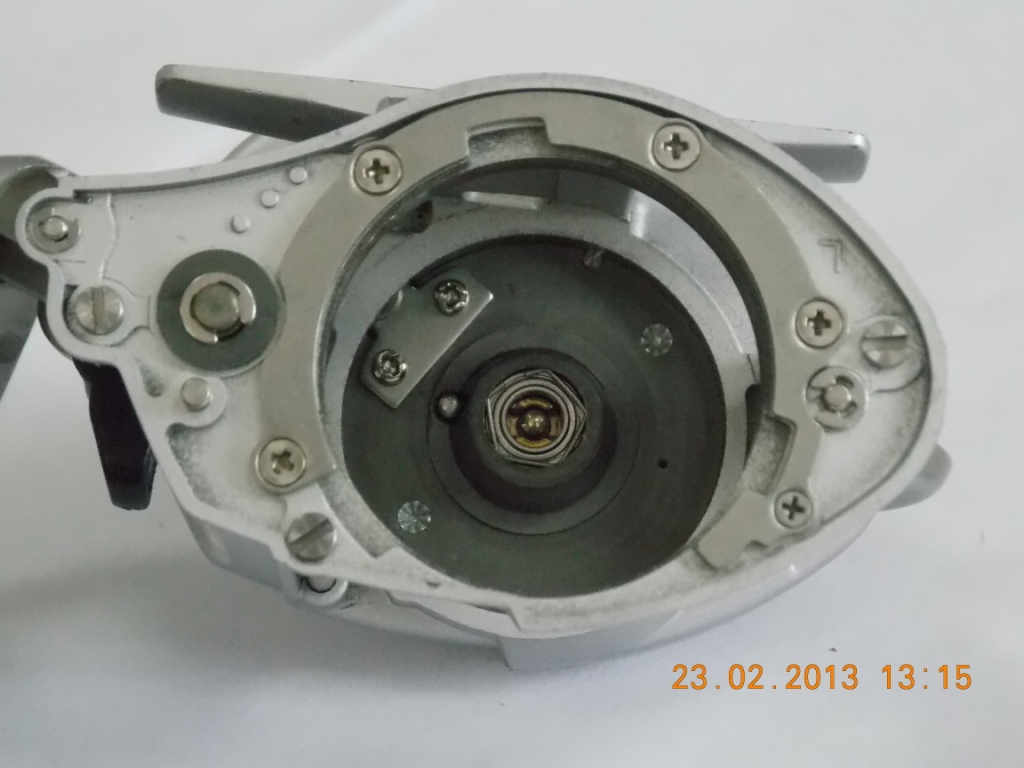

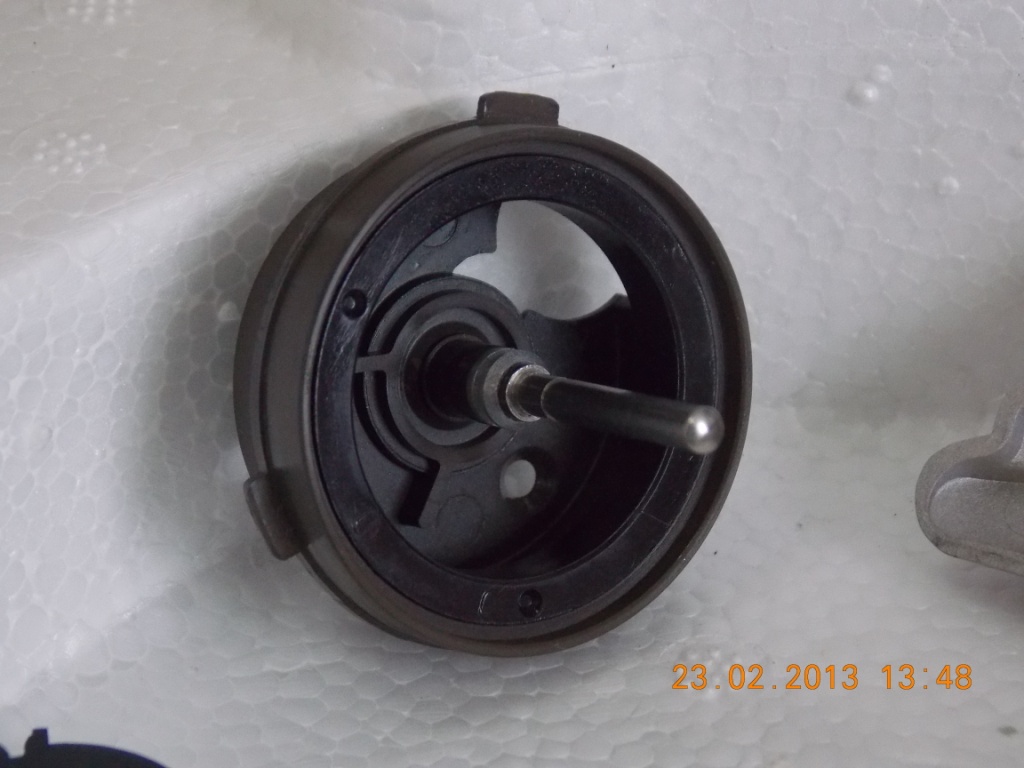

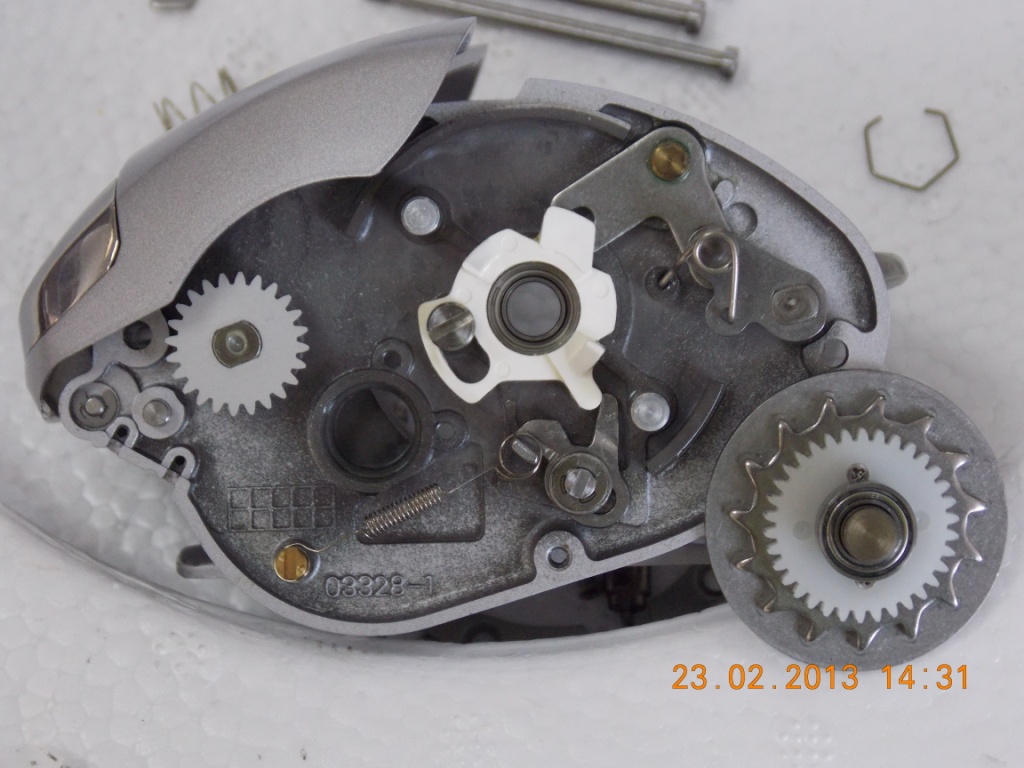

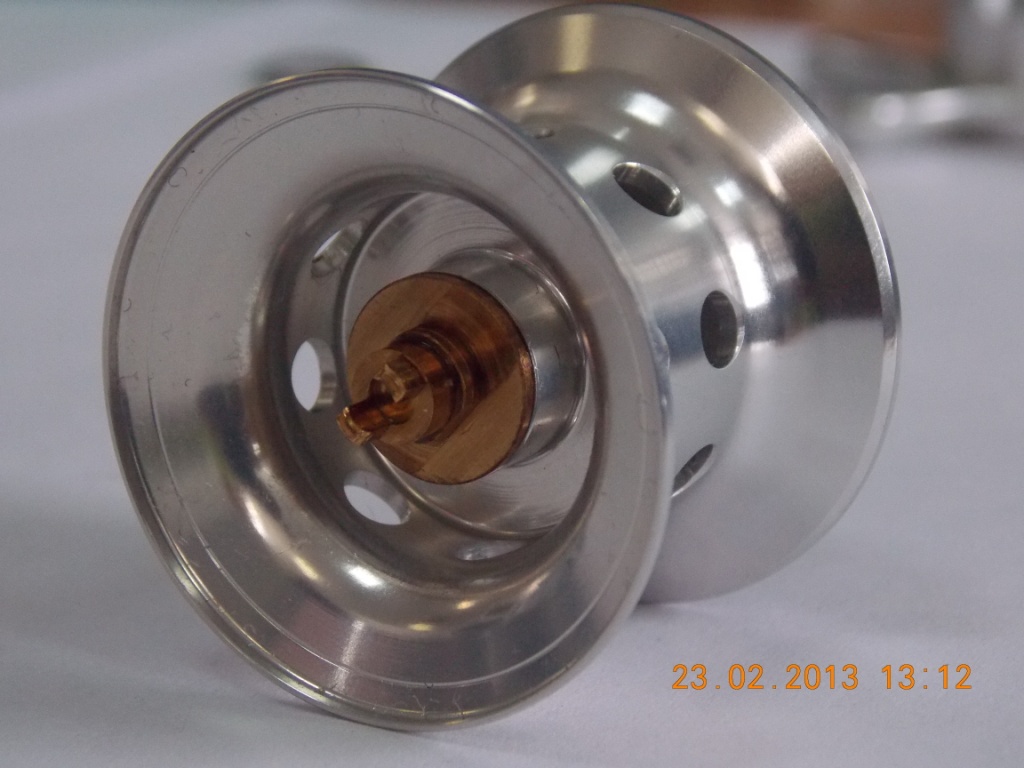

Итак, представляю обещанный отчет о ТО Rioby Ixorne M300LF (с магнитным тормазом)
Немного предыстории. После того, как товарищ объяснил что такое мульт, а главное показал как с ним обращаться, появился первый интерес. Однако вкладываться сразу в покупку дорогого аппарата останавливали всякого рода мысли и опасения, но и откровенное хламье брать тоже не хотелось. Выбор пал на сегмент подержанных мультов Японского внутреннего рынка, т.к. свой опыт и многих друзей подсказывал, что можно взять очень достойную вещь, настоящего японского качества, за гуманный ценник. После долгого «изучения предложений», остановил свой выбор на Rioby Ixorne M300LF – в русскоязычном интернете информации об этом аппарате практически нет, не говоря уже об отзывах, тестах, обзорах. Тем интереснее, я думаю, для общественности будет посмотреть на эту катушку.

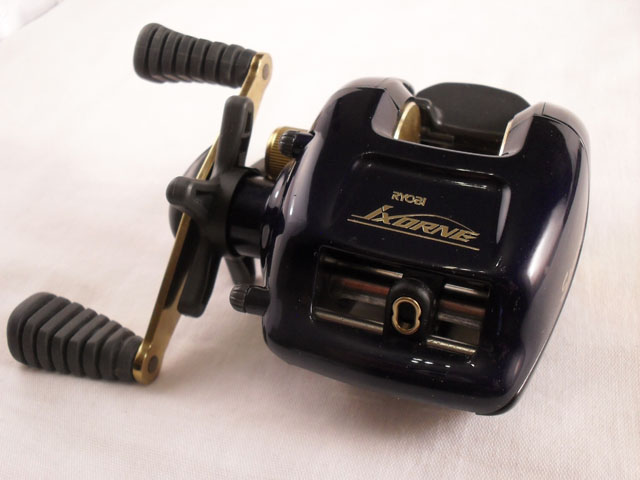

Единственное, К.Кузьмин изредка на форумах и в периодике очень хвалит Rioby Ixorne именно японского происхождения, но у него модель предыдущего моей катушки поколения RYOBI IXORNE IX - 4 FM.
Еще удалось найти описание на японском сайте:
http://www.navybass.com/catalogue/reel/ ... IXORNE.htm

Кому интересно, брал свой муль на http://oofishing.ru/
Все смазки-промывки проводились по алгоритму, представленному Владимиром (park) см. выше, и, кстати, именно он, и воодушевил на самостоятельно ТО, ибо это моя первая переборка мульта.
Использовал: Ardent reel grease, Ardent reel oil, Adrent bearing lube.


Вложения

  • 5.JPG
    234.8 КБ · Просмотры: 1 121
  • 4.JPG
    212.2 КБ · Просмотры: 1 112
  • 3.JPG
    193.7 КБ · Просмотры: 1 125
  • 2.JPG
    236 КБ · Просмотры: 1 107
  • 1.JPG
    232.8 КБ · Просмотры: 1 121
  • sdc17866.jpg
    62.9 КБ · Просмотры: 1 104

spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236

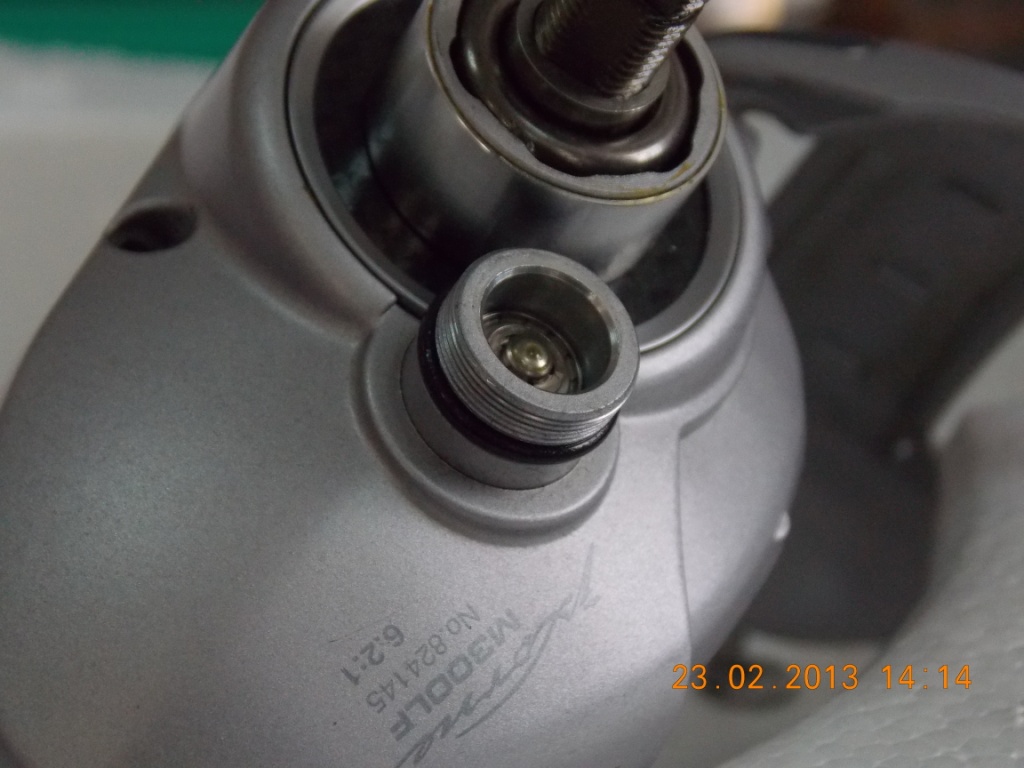

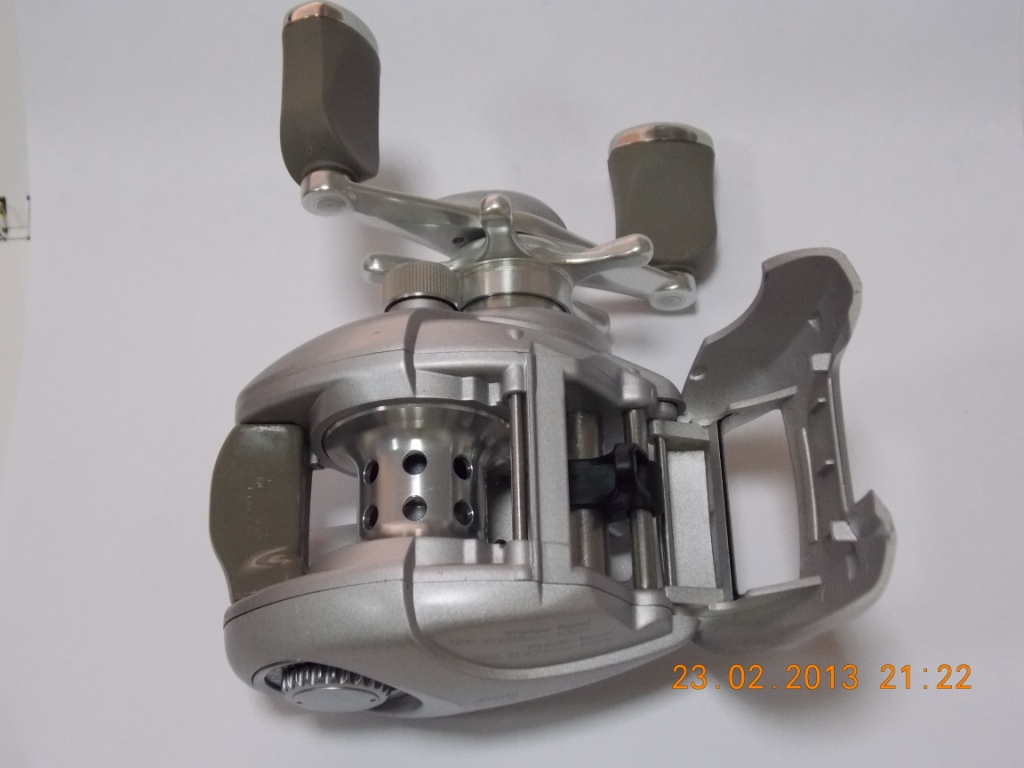

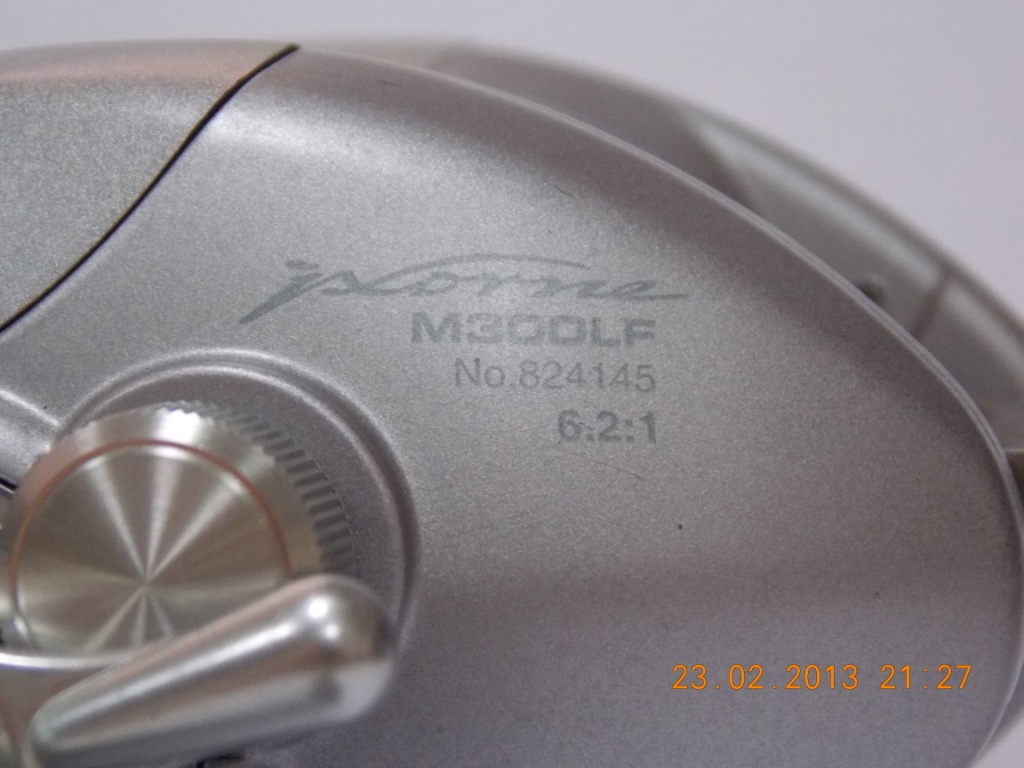

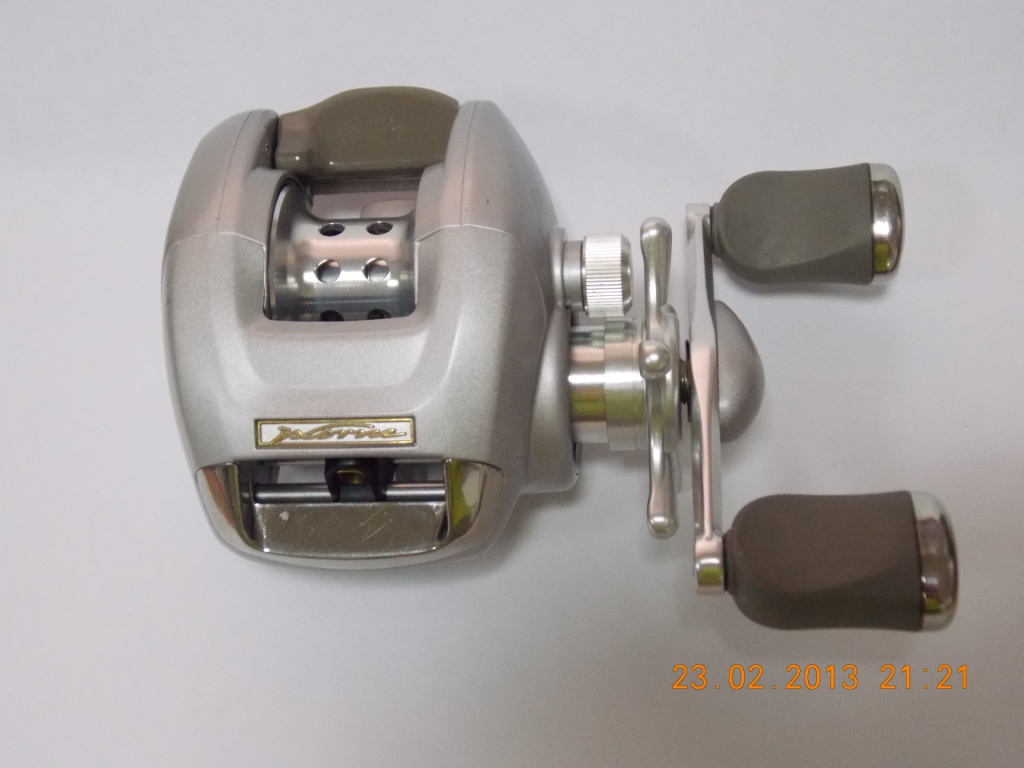

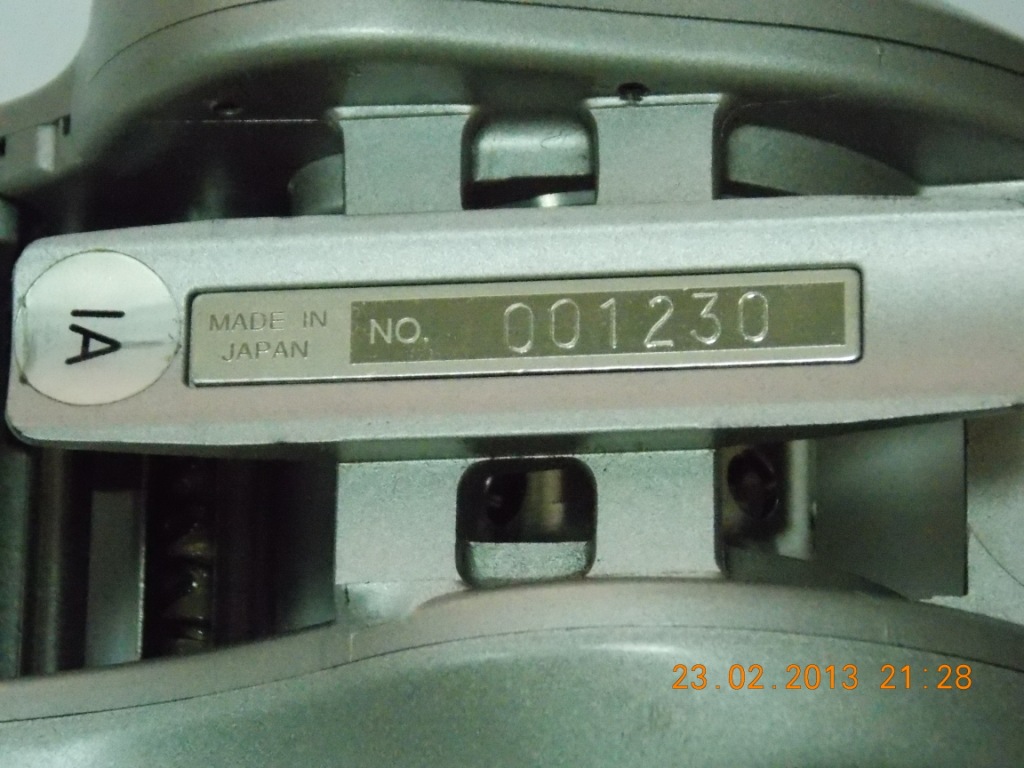

Натоящий Номерной Японец!

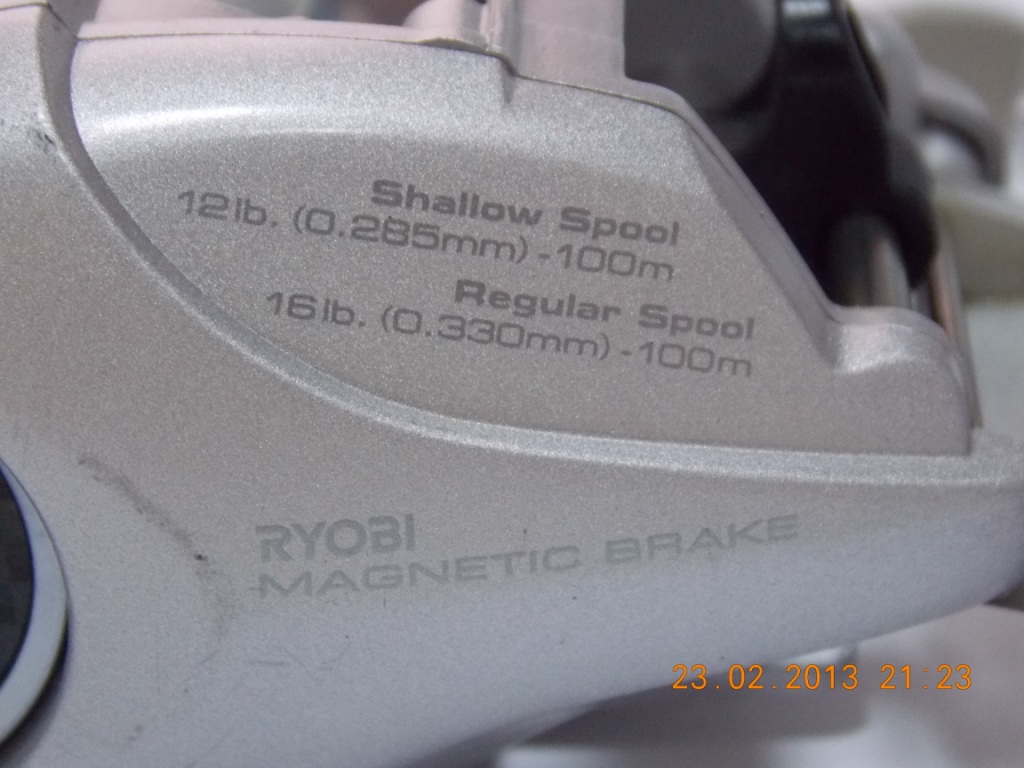

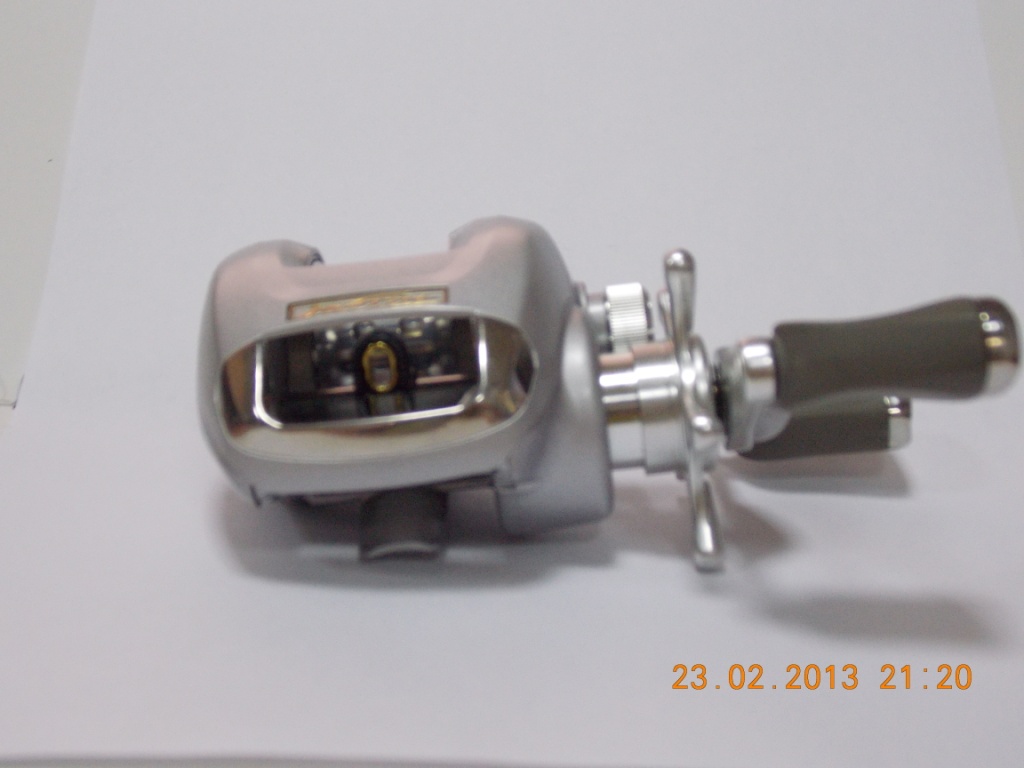

Под "капотом" находим информацию о лесоемкости + "капот" дополнительно фиксирует крышку снятия шпули.

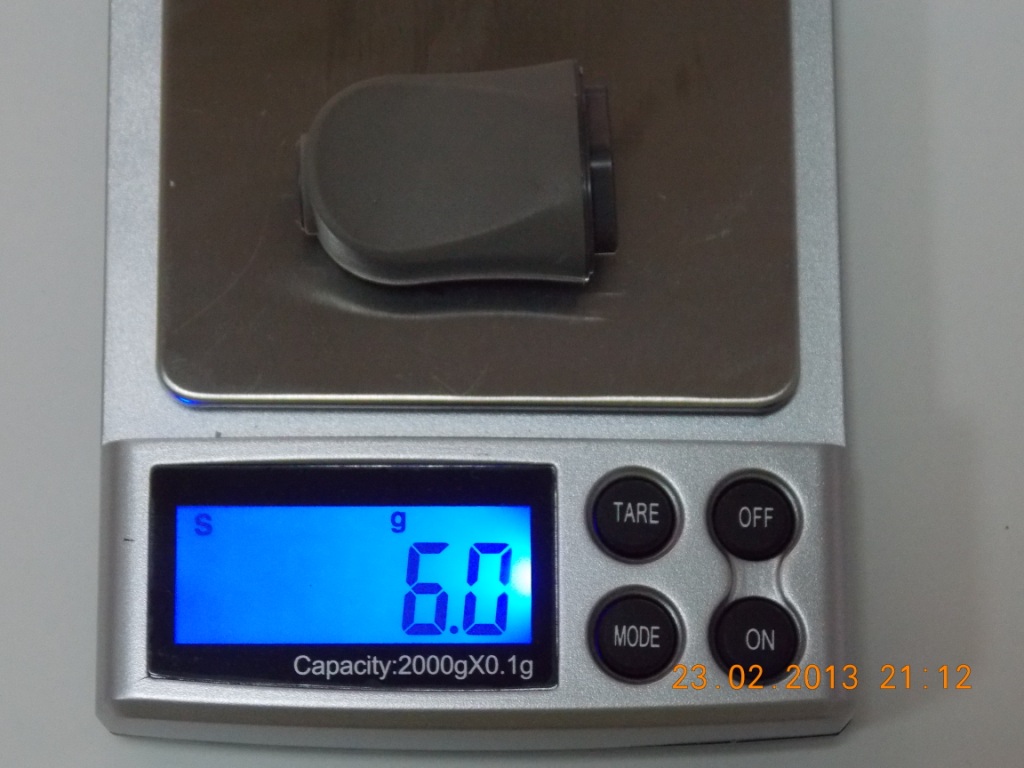

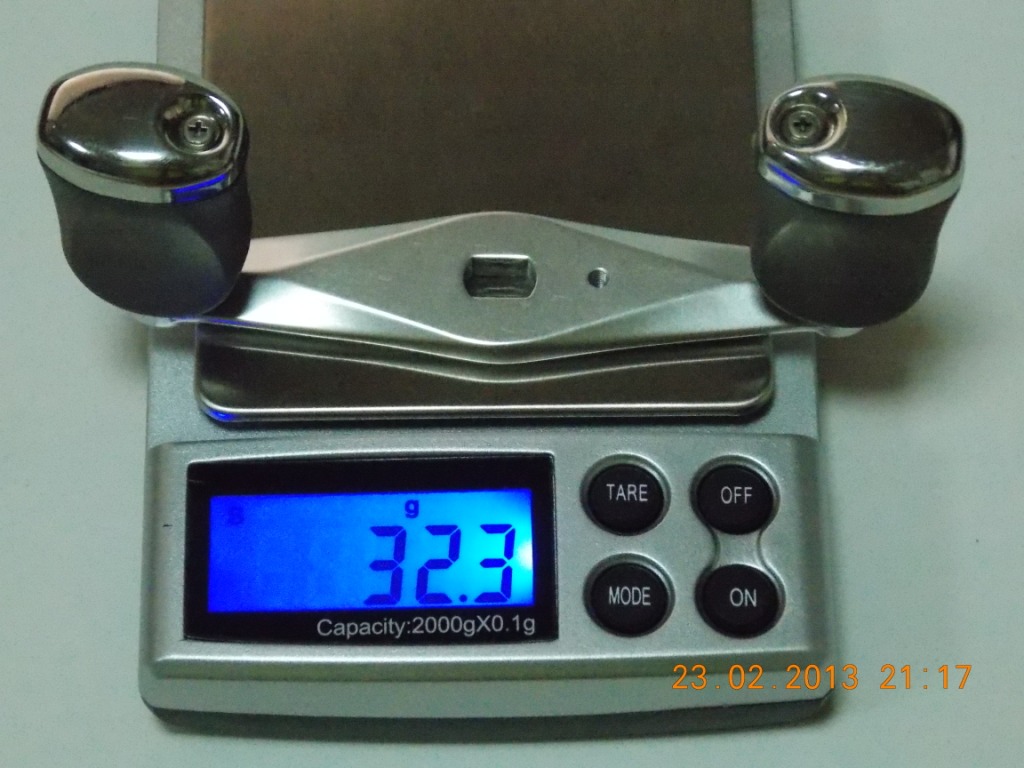

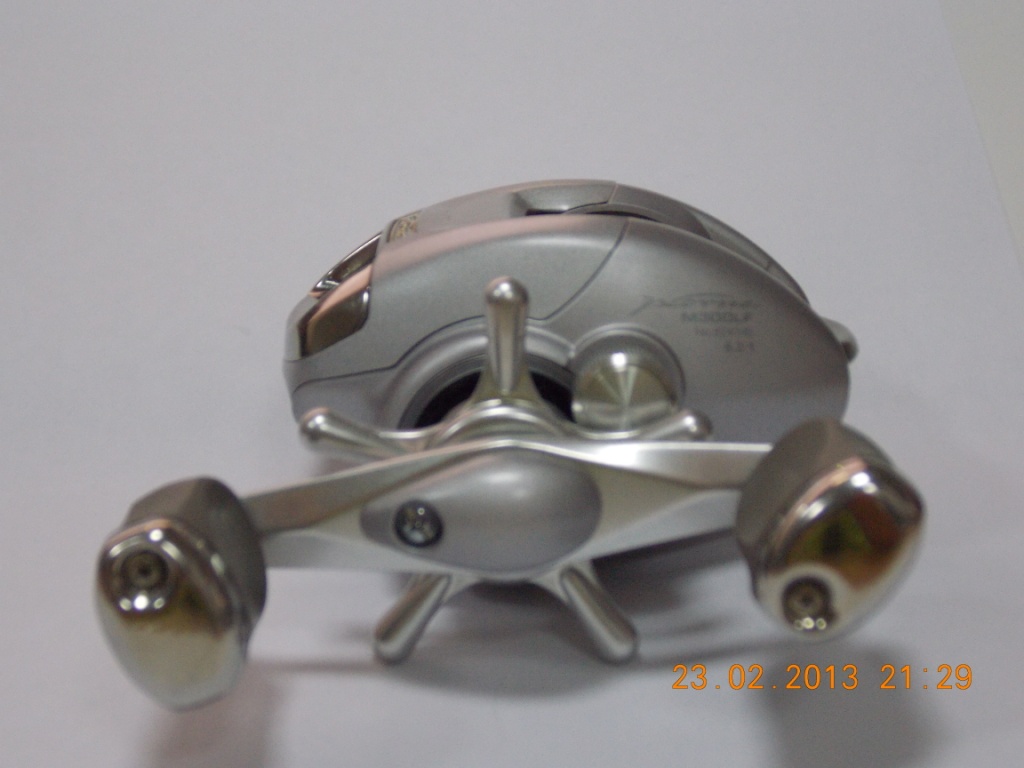

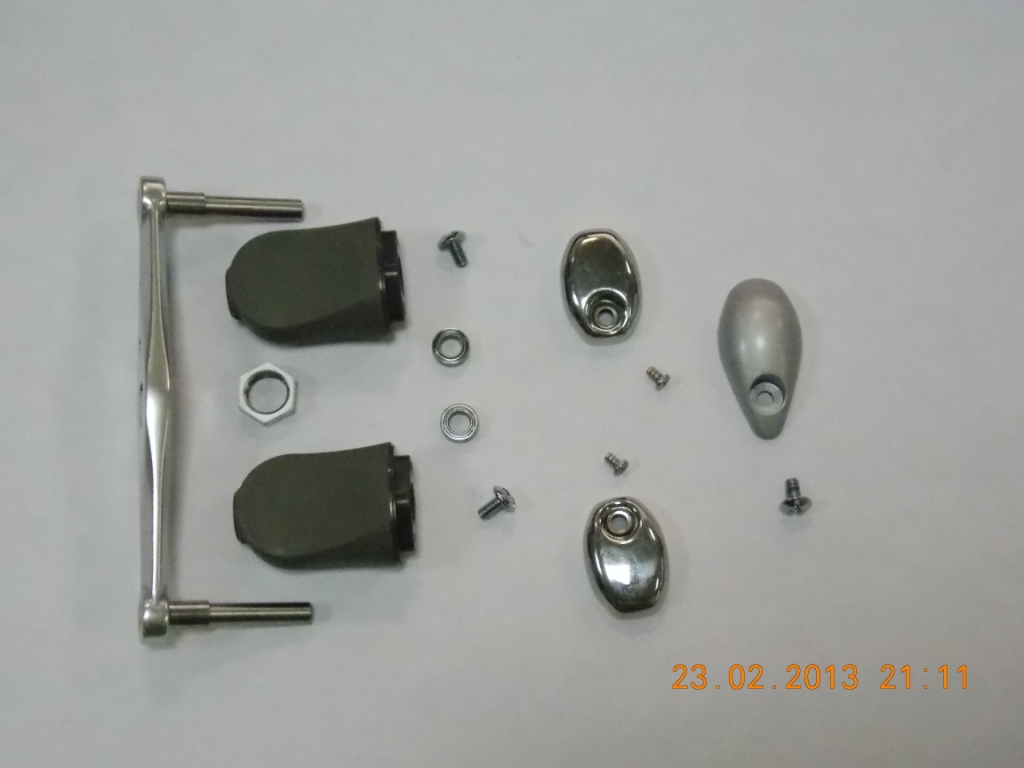

Ручки выполнены из очень приятного софт-тач пластика + оригинальные заглушки.
ЛУ - отключающийся.


Вложения

  • 10.JPG
    218.9 КБ · Просмотры: 1 117
  • 9.JPG
    227.1 КБ · Просмотры: 1 120
  • 8.JPG
    236.8 КБ · Просмотры: 1 121
  • 7.JPG
    250.7 КБ · Просмотры: 1 111
  • 6.JPG
    248.6 КБ · Просмотры: 1 110

spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236
Rioby Ixorne M300LF


Вложения

  • 15.JPG
    246.3 КБ · Просмотры: 1 111
  • 14.JPG
    205 КБ · Просмотры: 1 120
  • 13.JPG
    224.1 КБ · Просмотры: 1 115
  • 12.JPG
    224 КБ · Просмотры: 1 106
  • 11.JPG
    219.8 КБ · Просмотры: 1 112

spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236

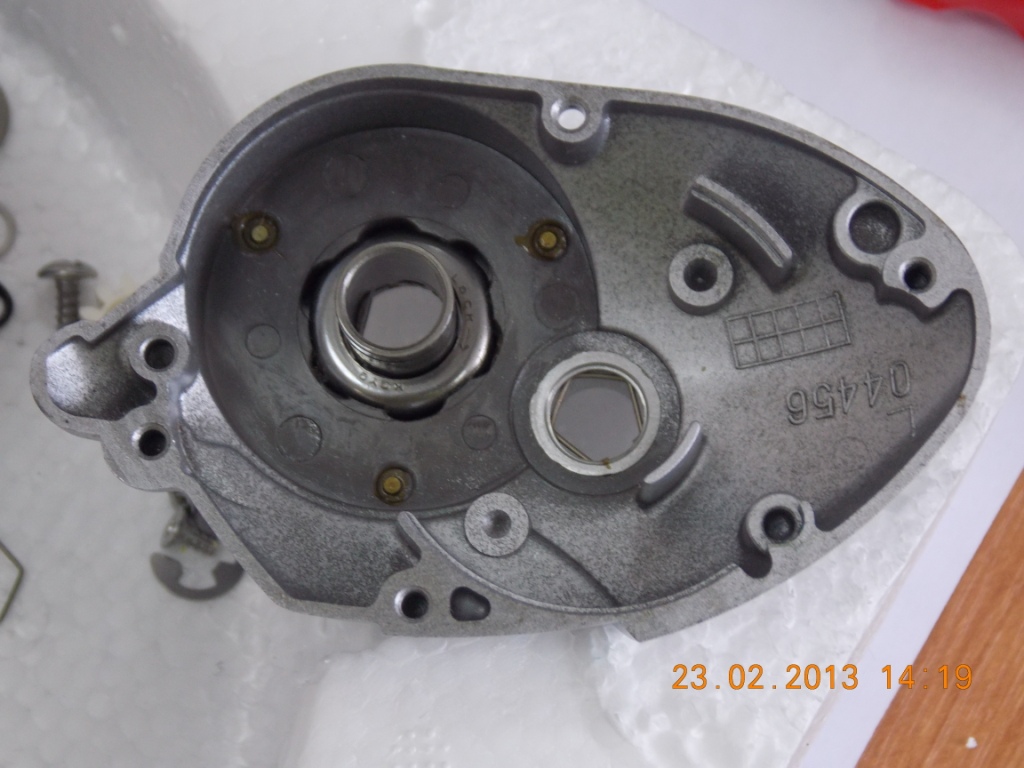

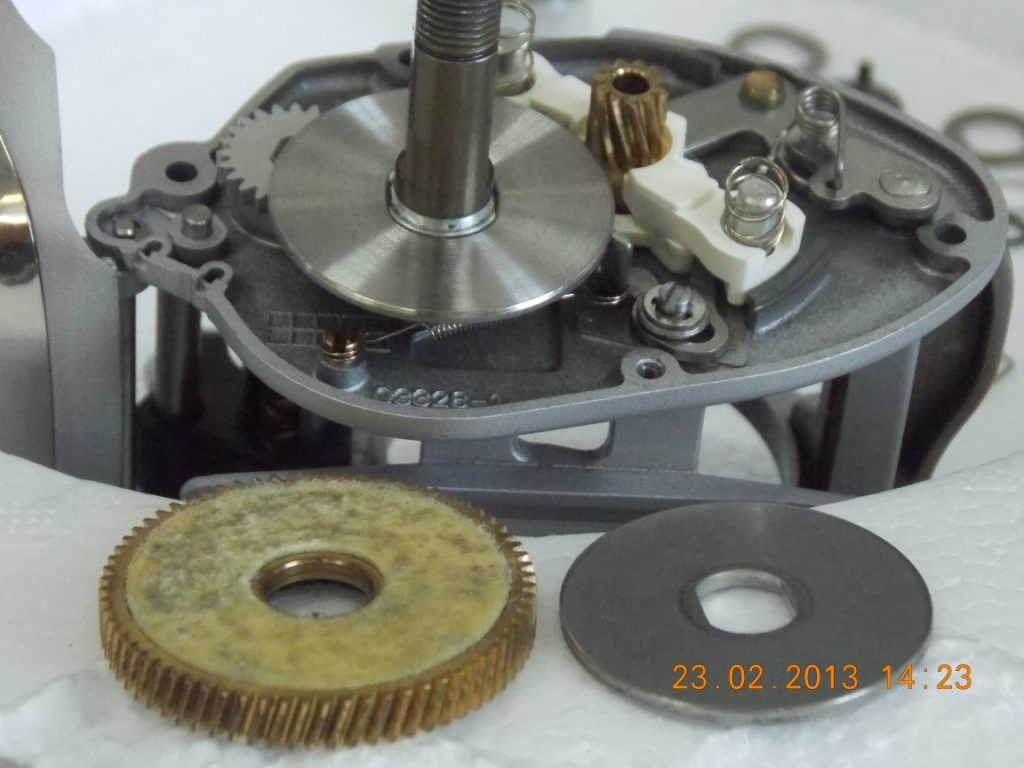

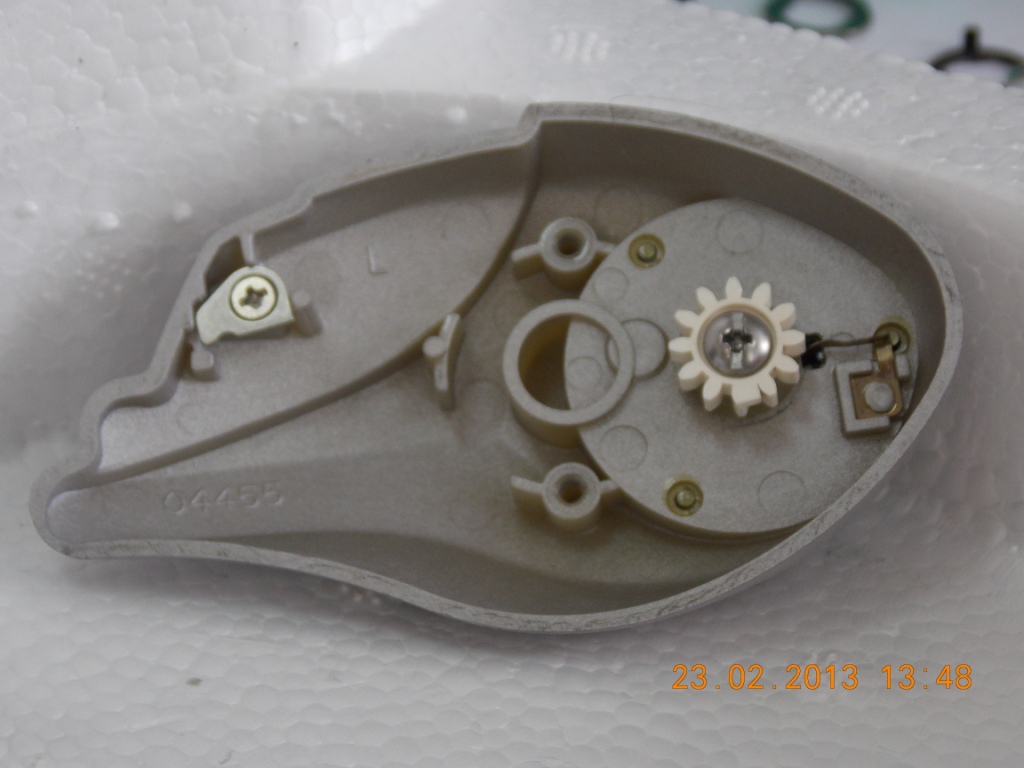

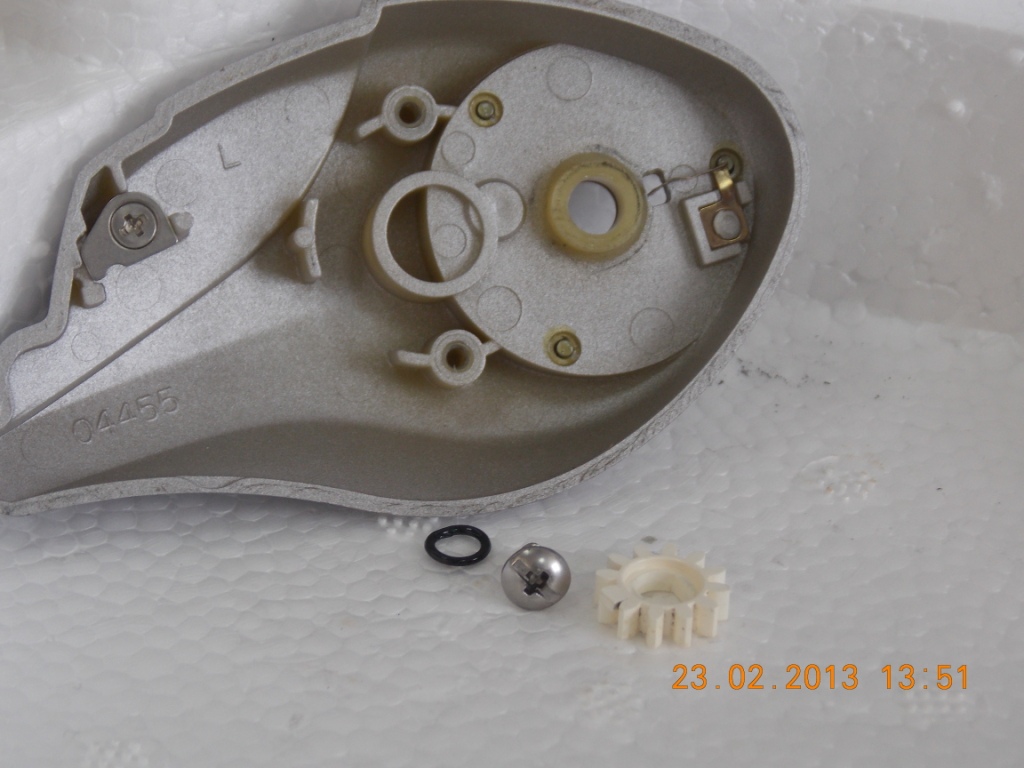

Корпус + крышка ГП + ручка изготовлены, я предпологаю, из аллюминиевого сплава, шпульная крышка из пластика.


Вложения

  • 20a.JPG
    205 КБ · Просмотры: 1 107
  • 20.JPG
    227.9 КБ · Просмотры: 1 117
  • 17a.JPG
    273.5 КБ · Просмотры: 1 110
  • 17.JPG
    243.4 КБ · Просмотры: 1 114
  • 16.JPG
    245 КБ · Просмотры: 1 105

spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236
Rioby Ixorne M300LF


Вложения

  • 26.JPG
    269.1 КБ · Просмотры: 1 104
  • 25.JPG
    242.3 КБ · Просмотры: 1 115
  • 24.JPG
    256.5 КБ · Просмотры: 1 109
  • 23.JPG
    217.1 КБ · Просмотры: 1 098
  • 22.JPG
    262.8 КБ · Просмотры: 1 096
  • 21.JPG
    240.1 КБ · Просмотры: 1 221

spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236
Rioby Ixorne M300LF


Вложения

  • 31.JPG
    231.2 КБ · Просмотры: 1 116
  • 30.JPG
    281.3 КБ · Просмотры: 1 111
  • 29.JPG
    287.3 КБ · Просмотры: 1 117
  • 28.JPG
    268.8 КБ · Просмотры: 1 103
  • 27.JPG
    275.8 КБ · Просмотры: 1 095
  • 26a.JPG
    230.8 КБ · Просмотры: 1 104
  • Like
Реакции: DmG

spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236
Rioby Ixorne M300LF


Вложения

  • 38.JPG
    215.1 КБ · Просмотры: 1 083
  • 36.JPG
    257.6 КБ · Просмотры: 1 104
  • 35.jpg
    96.4 КБ · Просмотры: 1 092
  • 34.JPG
    238.2 КБ · Просмотры: 1 115
  • 33.JPG
    271.9 КБ · Просмотры: 1 095
  • 32.JPG
    193.5 КБ · Просмотры: 1 102

spitfair

Старожил
Регистрация
19.11.2009
Сообщения
1 236

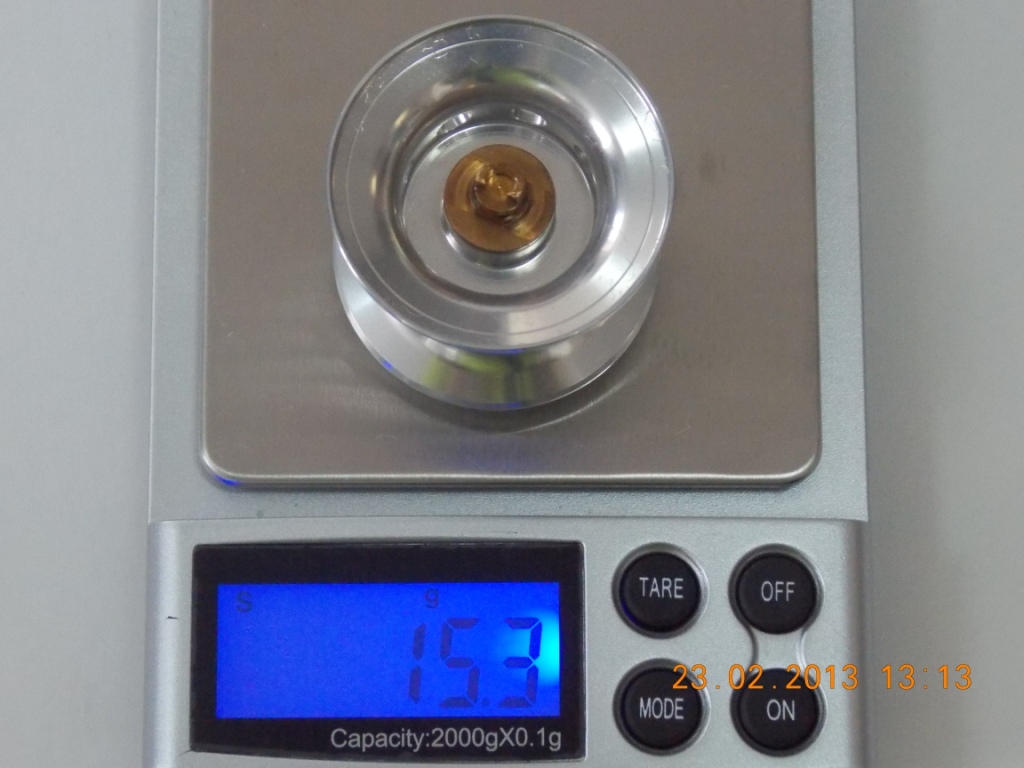

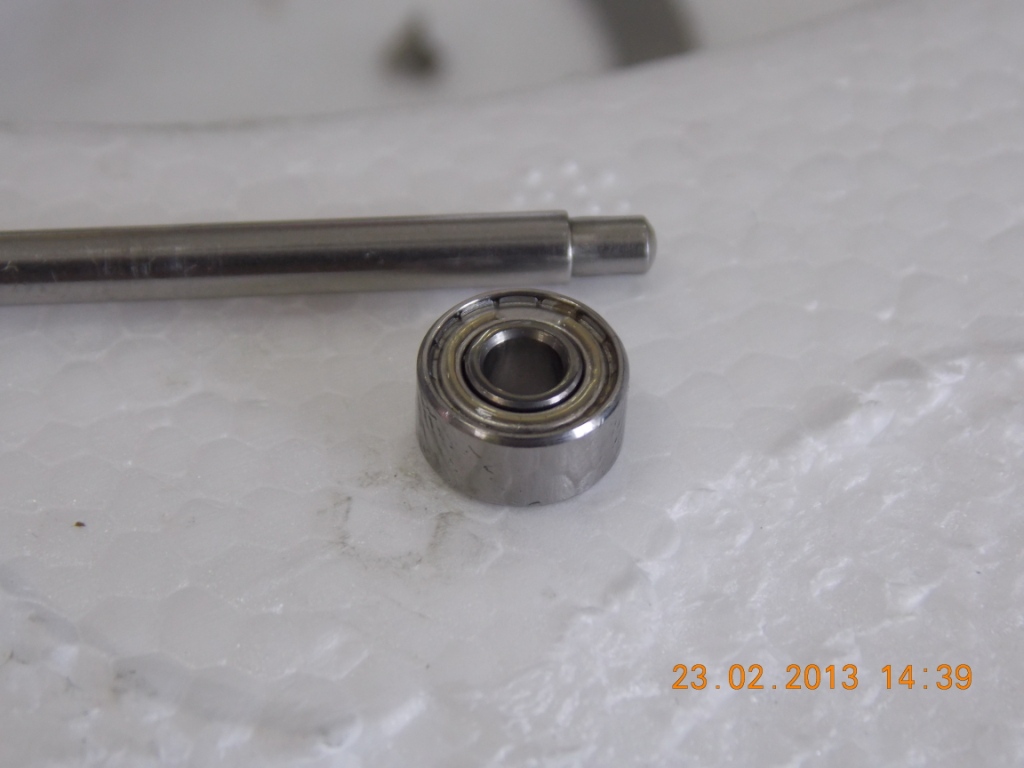

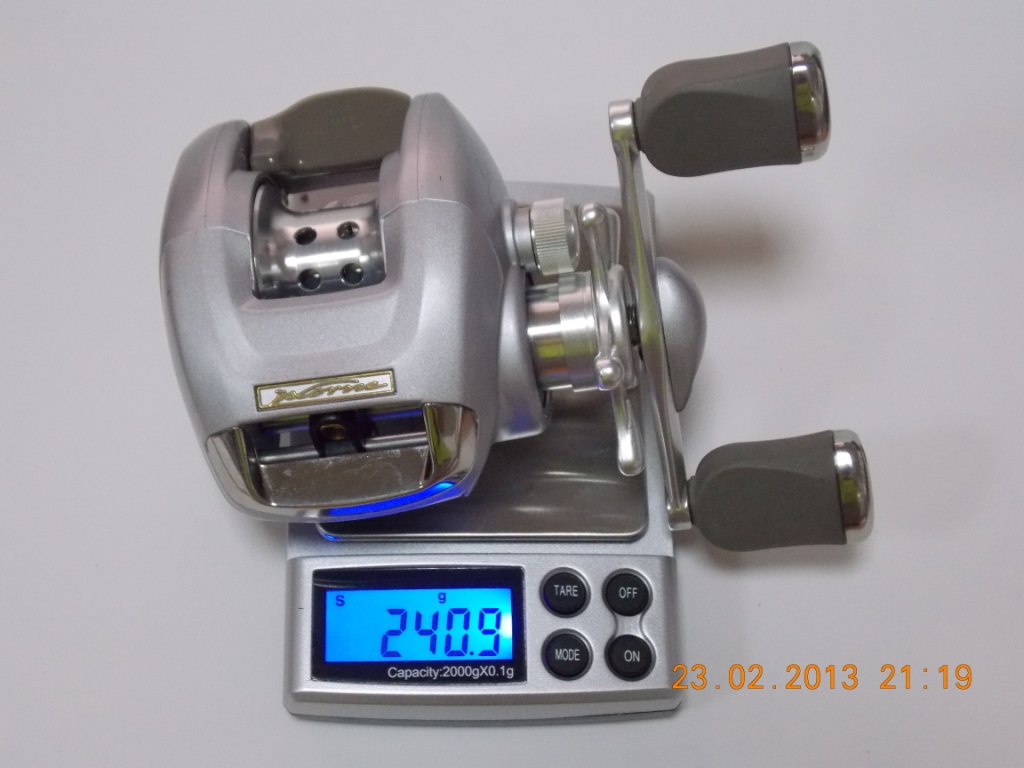

Мульт брался под твич минох от 100мм, свимы, кренки, лодочный джиг и большую огруженную резину и встал на одночастного унцового Graphiteleader Veloce GLVC-69MH. Снасть получилась довольно гармоничная, хотя, я думаю что мульт способен на большее, и идеальная гармония была бы на более «тяжелых» палках. Работа катушки никаких нареканий не вызвала, как видно из «вскрытия» внутренности в очень хорошем состоянии, хотя катушка не свежих годов выпуска (точно г.в. не нашел, но исходя из того, что риоби давно не японская, да и дизайн явно устарел ) + бывшая в эксплуатации, только немного пострадала внешняя косметики. Когда берешь Rioby Ixorne в руки создается ощущение этакого крепыша, так все ладно сделано. Все-же японцы УМЕЛИ делать вещи, в чем я еще раз убедился.

Размеры актуальных частей чуть позже.


Вложения

  • 42.JPG
    265.3 КБ · Просмотры: 1 110
  • 41a.JPG
    229.6 КБ · Просмотры: 1 112
  • 41.JPG
    236.5 КБ · Просмотры: 1 095
  • 40.jpg
    104.5 КБ · Просмотры: 1 117
  • 39.jpg
