Re: Сам себе ТО катушки - грабли

Емае, все намного проще. Зайдите в магазин детской одежды и купите самые дешевые детские носки, размера этак 18-24 (смотря какая катушка.

А я в труселя катушку заворачиваю :lol: , выкладывать стесняюсь, а Вы покажите с фото и видео, обсудим вместе, может вариант с носками больше приглянется пользователям .
Пи.си. А в Волжанке какие-то секретные технологии применили? Будут нюансы, пишите, интересно.



[nig]

Господа спецы. понимаю, что катушка совсем не спиннинговая, но вдруг кто знает...
Бывает балуюсь на карпа и есть откровенный Китай, пользую такую

они почти все под копирку хоть вай йанг хоть суньг вынь...коробки не сохранились со схемой.
хочу снять задний фрикцион и смазать- на байтранере "закусывать" стал фрик

как снять? не хочется оторвать с концами
ЗЫ кстати чем "мажут" задний фрик Китая ? Циатим разбавить растительным маслом?



[Дмитрий48]

Поддень на задней крутилке пупырчатую резинку, сними её. Увидишь стопор гайки фрикциона (задняя крутилка которая). Снимаешь её. Далее откручиваешь гайку фрикциона, вытаскиваешь набор фрикционных шайб. Сборка в обратной последовательности.



[KATREN]

Здравствуйте. Можно ли смазывать детали катушки данной смазкой MC 1510 BLUE, вроде аналог Mobil XHP 222. Спасибо.



[Tabib]

Здравствуйте. Можно ли смазывать детали катушки данной смазкой MC 1510 BLUE, вроде аналог Mobil XHP 222. Спасибо.

Встречный вопрос.
Если в двигатель автомобиля вместо моторного масла залить дорогое высококачественное оливковое - долго ли мотор на нём проработает? И хорошо-ли он будет работать?..
Катушки можно смазывать абсолютно любой смазкой, хоть топлёным салом.
Но при этом невозможно дать никакой гарантии, сколько эта катушка после смазывания несертифицированной смазкой проработает. И как будет работать.



[silbershuher]

Доброго времени суток Всем!
Тему перелопатил от корки до корки, больше забыл чем запомнил, поэтому попробую задать вопрос сообществу)
Есть Daiwa Exceler 1500. Периодически не срабатывает обгонная муфта. И в смазанном маслом и в сухом виде..
На вид вроде всё на месте, не поломано...
Подскажите, пожалуйста, в каком направлении рыть)



[NLE]

Доброго времени суток Всем!
Тему перелопатил от корки до корки, больше забыл чем запомнил, поэтому попробую задать вопрос сообществу)
Есть Daiwa Exceler 1500. Периодически не срабатывает обгонная муфта. И в смазанном маслом и в сухом виде..
На вид вроде всё на месте, не поломано...
Подскажите, пожалуйста, в каком направлении рыть)

Для начала посмотри не погнуло ли вал вкл./выкл. стопора обр. хода (бывает со временем) и поэтому "флажок" обгонки до упора не срабатывает.



[silbershuher]

Для начала посмотри не погнуло ли вал вкл./выкл. стопора обр. хода (бывает со временем) и поэтому "флажок" обгонки до упора не срабатывает.

Огромное спасибо!!!
Причина именно в штоке включения муфты, теперь всё работает как часы)



[Tayfon]

Всем привет, у меня такая проблема только купил новую катушка Jaxon TopCarp 400 с байтрнанером 35$ как сразу началось тихое постукивание при перекладке шпули вверх-вниз, при этом если снять шпулю, когда на шток ничего не давит, все тихо работает, также нет стуков когда катушка работает в горизонтальном положении, только в вертикальном, в остальном все работает нормально, жалко возвращать
кто знает, есть метод как устранить эти тихие щелчки?



[Tabib]

Всем привет, у меня такая проблема только купил новую катушка Jaxon TopCarp 400 с байтрнанером 35$ как сразу началось тихое постукивание при перекладке шпули вверх-вниз, при этом если снять шпулю, когда на шток ничего не давит, все тихо работает, также нет стуков когда катушка работает в горизонтальном положении, только в вертикальном, в остальном все работает нормально, жалко возвращать
кто знает, есть метод как устранить эти тихие щелчки?

Это нормально для катушек такого класса. Если леску на шпулю укладывает нормально - я бы не заморачивался.
На палец шестерни привода каретки поставить колечко резиновое, как в Дайве. Стук должен пропАсть.



[Tayfon]

еще писали тут на форуме что это могут стучать направляющие бесконечника об какую-то упорную металлическую пластину, устраняется подкладкой пластиковой шайбы 1 мм (под направляющие) только я не понял где это и куда это

На палец шестерни привода каретки поставить колечко резиновое

есть схема или фото?



[Tabib]

еще писали тут на форуме что это могут стучать направляющие бесконечника об какую-то упорную металлическую пластину, устраняется подкладкой пластиковой шайбы 1 мм (под направляющие) только я не понял где это и куда это
есть схема или фото?

Какой может быть бесконечник в катушке за 35 баксов?..
:lol: Спуститесь с небес на землю!



[Tabib]

Наверняка там прИвод штока осциляции шпули - паровоз, как у Дайвы.
Вот, на Дайвовской паразитке под цифрой 9 видно резиновое кольцо на пальце. Если такое-же кольцо поставить на палец Вашей катушки - стук должен пропасть, или существенно уменьшиться.
Ещё раз настоятельно советую не заморачиваться, и ловить рыбу вместо выслушивания звуков, издаваемых катушкой.



[eddysoft]

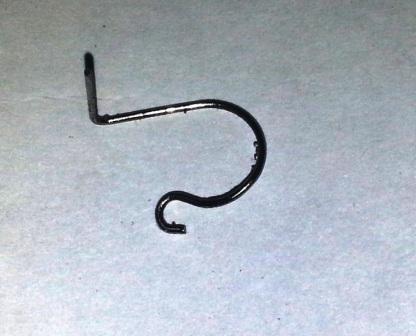

Здравствуйте! катушка daiwa sweepfire Е 3500 разобрал, начал собирать и осталась пружина не знаю куда ее пристроить 3 дня голову ломаю. Кто знает подскажите!
Спасибо, Эдуард.



[Vovan-1]

A фото самой пружинки можно? По-моему она фиксирует переключатель обратного хода



[соловей]

осталась пружина не знаю куда ее пристроить 3 дня голову ломаю.

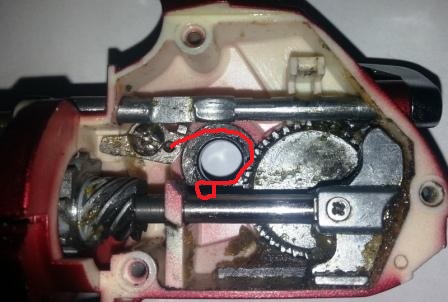

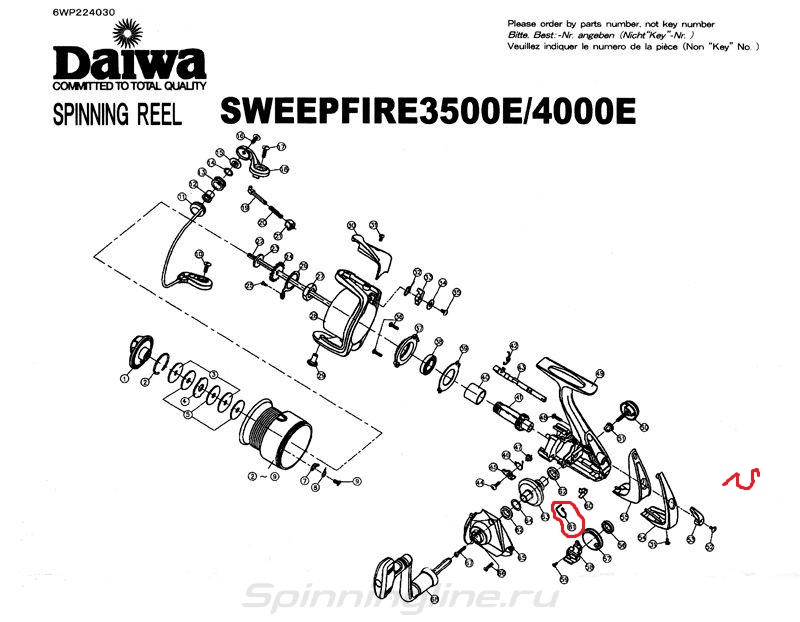

На ведущей шестерне, под шляпой есть паз, туда вставляется скоба-пружина, должна ходить с лёгким защемлением. Затем при установке шестерни, торчащим концом пружины попадаем в прорезь детали 45 и при прокручивании шестерни назад -скоба 45 отклоняется.



[Driv3r]

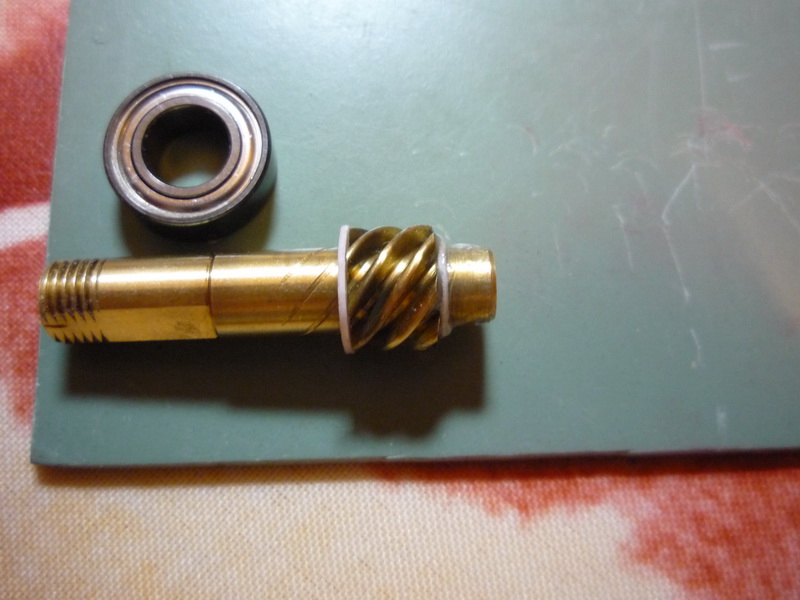

Друзья, Владимир(prank) на 2й странице этой темы писал что ставил шайбу на пинион слева на фото для уменьшения люфта. Это нормально? Можно так делать? Спросил у него в личке, молчит, видать переполнена...
Просто на 23 странице этой темы, он говорит, что на 2й странице написана лажа, вот я и заблудился



[соловей]

Друзья, Владимир(prank) на 2й странице этой темы писал что ставил шайбу на пинион
Просто на 23 странице этой темы, он говорит, что на 2й странице написана лажа, вот я и заблудился

Для какой цели Вы собираетесь установить шайбу на ведомую? Владимир ставил шайбу для смещения рабочей поверхности ведомой. Шайба эта не способствует уменьшению люфта ротора, обычно ШП "прыгает" в посадочном месте. При жёсткой посадке ротора ШП сжимается между ведомой и ротором, а смещая ведомую по оси никакого эффекта по уменьшению люфта не будет, только высококачественный ШП при должной посадке в посадочное место может убрать "болтанку" ротора в пределах возможности.



[eddysoft]

На ведущей шестерне, под шляпой есть паз, туда вставляется скоба-пружина, должна ходить с лёгким защемлением. Затем при установке шестерни, торчащим концом пружины попадаем в прорезь детали 45 и при прокручивании шестерни назад -скоба 45 отклоняется.

Спасибо большое очень выручили!



[Driv3r]

Для какой цели Вы собираетесь установить шайбу на ведомую? Владимир ставил шайбу для смещения рабочей поверхности ведомой. Шайба эта не способствует уменьшению люфта ротора, обычно ШП "прыгает" в посадочном месте. При жёсткой посадке ротора ШП сжимается между ведомой и ротором, а смещая ведомую по оси никакого эффекта по уменьшению люфта не будет, только высококачественный ШП при должной посадке в посадочное место может убрать "болтанку" ротора в пределах возможности.

Я вот как раз хотел уменьшить люфт на роторе экзиста Люфт не большой, но по моему ощущению он должен быть значительно меньше. На колосале и стизе у меня он точно в 2 раза меньше. Снять видео люфта?
