Самодельные лодки из ПВХ

[lodochnick]

Проще наложить выкройки до наклейки ленты, сделать отметки через примерно 10-15см, тогда всё сойдётся.
Рыбки лучше кроить поперек рулона. Сборочная лента под 45.



[Letnev1985]

Проще наложить выкройки до наклейки ленты, сделать отметки через примерно 10-15см, тогда всё сойдётся.
Рыбки лучше кроить поперек рулона. Сборочная лента под 45.

Спасибо Вам за помощь! Все теоретические моменты уточнил! Остался только практический страх перед этим... буду пробовать!



[Letnev1985]

Проще наложить выкройки до наклейки ленты, сделать отметки через примерно 10-15см, тогда всё сойдётся.
Рыбки лучше кроить поперек рулона. Сборочная лента под 45.

Еще такой вопрос, при налейки соединяющей ленты на одну деталь, мне нужно лентой повторить ее конфигурацию "рыбки", и то же самое нужно проделать при добавлении следующей детали, то есть соединяющую ленту я должен клеить согласно конфигурации детали?



[lodochnick]

Да, можно и на одну деталь клеить 2 ленты, собираем по кругу, ставим перегородки-клапана, и закрываем днище начиная с перегородок



[pugge]

Letnev1985
Мне тоже это интересно
Я думал лента просто прямая должна быть, а она должна повторять деталь верно?



[Letnev1985]

Letnev1985
Мне тоже это интересно
Я думал лента просто прямая должна быть, а она должна повторять деталь верно?

Нет, я думаю лента прямая. Но, клеить ее нужно повторяя конфигурацию детали.



[lodochnick]

Letnev1985
Мне тоже это интересно
Я думал лента просто прямая должна быть, а она должна повторять деталь верно?

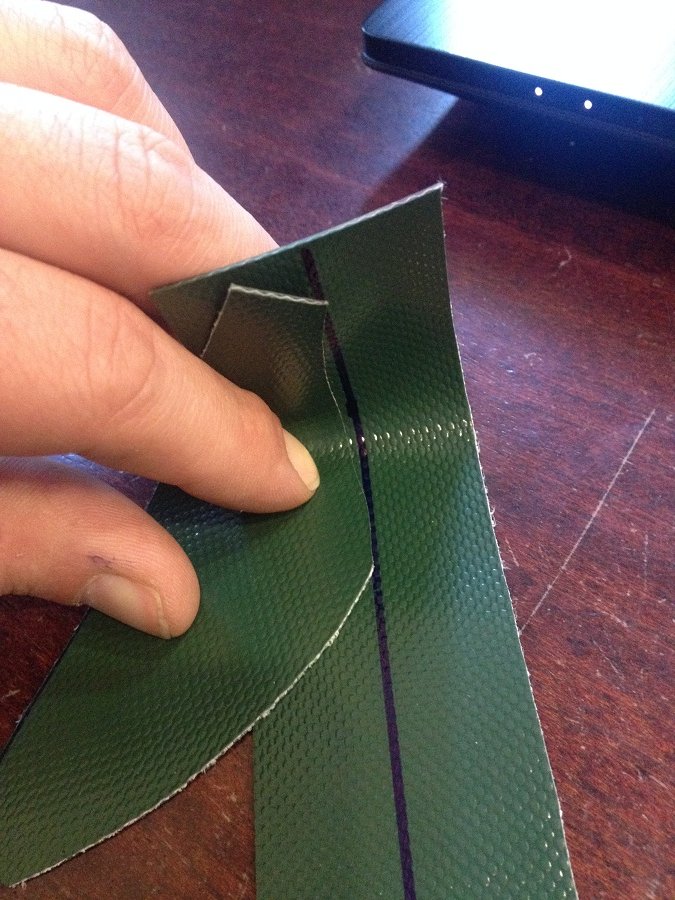

Лента прямая, но резаная под 45, тогда она тянется на изгибе.



[Skor06]

Лодочник, а почему нельзя ленту вырезать с изгибом прямо по контуру криволинейной детали? Ведь такая лента повторяла бы все напряжения/растяжения ПВХ при надувании как и основная деталь. Почему так не клеят? Экономия материала?



[lodochnick]

Всё не просто, лента режется так, чтоб изгибалась во всех направлениях, у ленты вырезанной по контуру будут разные углы нитей, шов при накачке весь буграми.



[Vik50]

Лодочник, а почему нельзя ленту вырезать с изгибом прямо по контуру криволинейной детали? Ведь такая лента повторяла бы все напряжения/растяжения ПВХ при надувании как и основная деталь. Почему так не клеят? Экономия материала?

Мы режем ленту повторяющую контур стыка, оно и получается на закругленных участках как бы под углом 45 гр. тем самым облегчает приклейку ленты к первому сегменту.



[Letnev1985]

Мы режем ленту повторяющую контур стыка, оно и получается на закругленных участках как бы под углом 45 гр. тем самым облегчает приклейку ленты к первому сегменту.

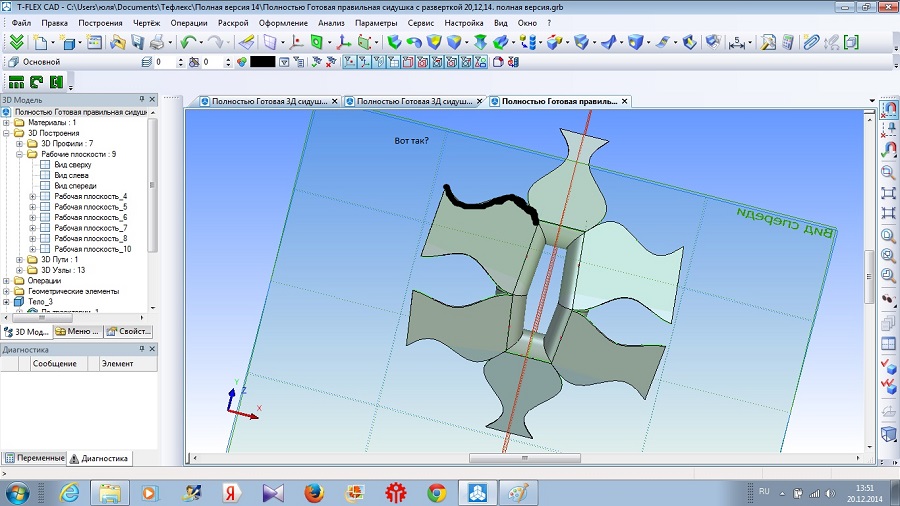

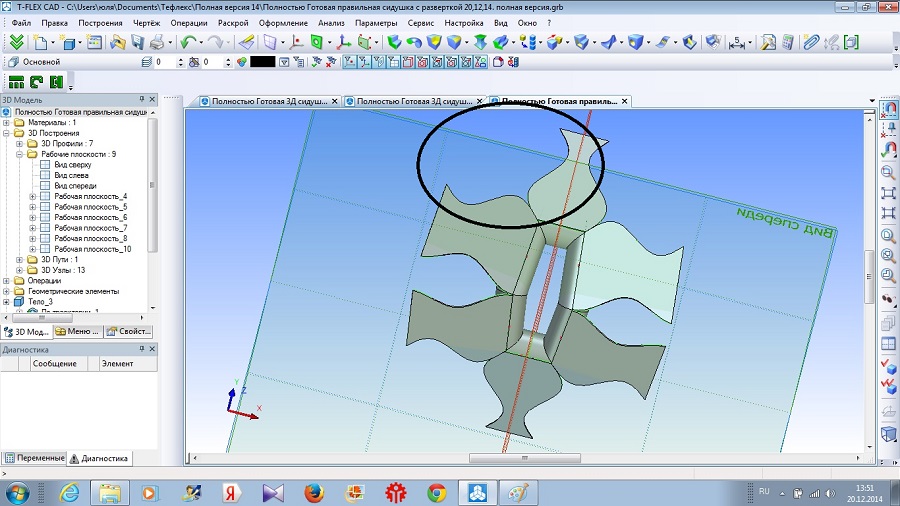

Лента режется под углом 45 градусов потому-что в этом случае коэффициент растяжения у нее лучше, это я понял! Оказывается она еще и верезается под контур (конфигурацию) рыбки?!

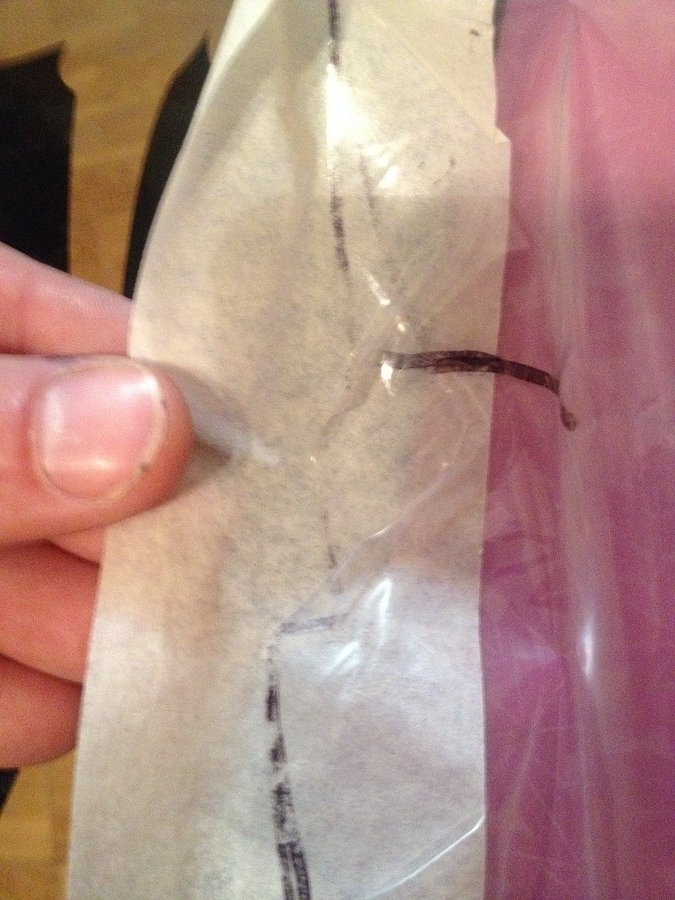

Пробою на целофане и малярном скотче, получаются сильные заломы! Это связано с тем, что скотч вообще не тянется, или я что-то не правильно делаю потому-что руки сами знаете откуда



[lodochnick]

Хлопцы, мы изготавливаем лодки 15 лет, если вы придумаете лучше, будем учиться, но лента вырезанная по сегменту, гарантированно будет давать складки.



[Львович]

Лента режется под углом 45 градусов потому-что в этом случае коэффициент растяжения у нее лучше, это я понял! Оказывается она еще и верезается под контур (конфигурацию) рыбки?!

Пробою на целофане и малярном скотче, получаются сильные заломы! Это связано с тем, что скотч вообще не тянется, или я что-то не правильно делаю потому-что руки сами знаете откуда

Господа, попробуйте нарисовать лекала(выкройки) циркулем и линейкой и тогда вы поймете зачем слушать "Лодочника" честь ему и хвала за терпение.



[Львович]

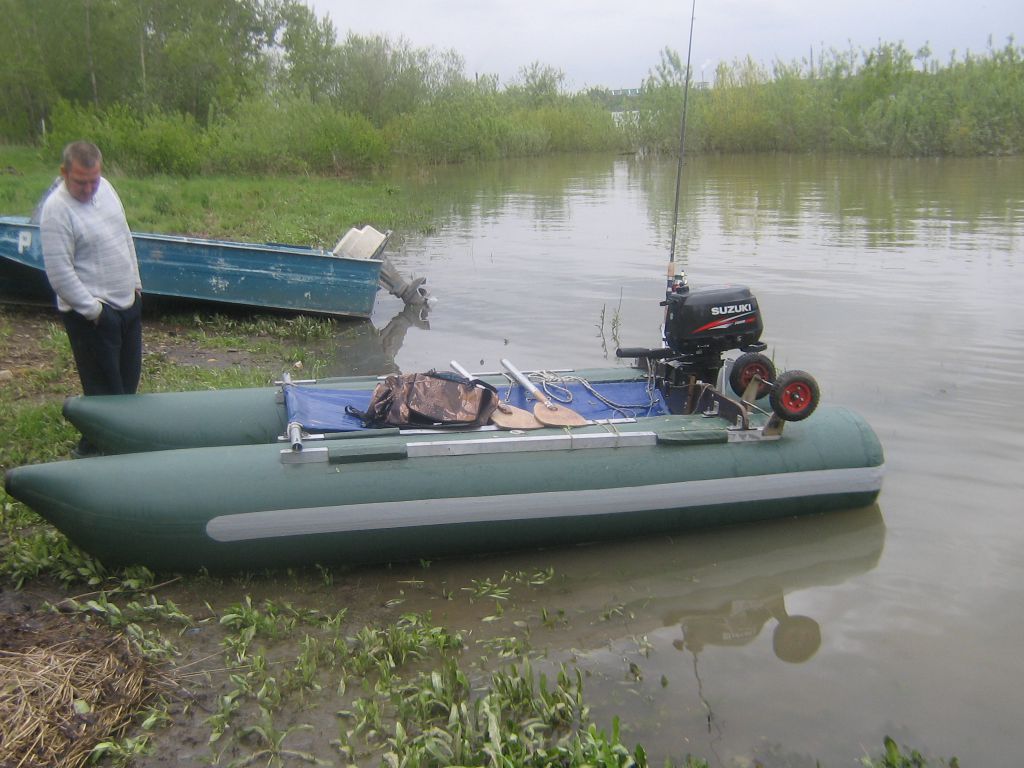

Вот вам 2 моих катамарана между ними 2 года



[Letnev1985]

Я же не спорю ни с кем!!! Тем более с людьми которые изготавливают лодки! Я наоборот хочу узнать! Лента прямая, по сегменту не вырезается - теперь я понял! А складки на целлофане связаны с тем, что скотч не тянется?



[lodochnick]

Скотч наверняка шире чем 4 см, он жёсткий по отношению к целлофану, разнородные материалы, нет давления, это можно применять для прикидки, что получилось, не более.
рррррр94989 крепление мотора на кат можно сделать гораздо проще, только нужно ещё одну трубу в метре от задней, 2 кольца, 2 профиля, к ним приварена пластина - транец, на переднюю трубу одеваем кольца, на задней просто лежит под своим весом.



[Funfly]

... а почему нельзя ленту вырезать с изгибом прямо по контуру криволинейной детали? Ведь такая лента повторяла бы все напряжения/растяжения ПВХ при надувании как и основная деталь...

Привет !

Ребяты, ну тут же все просто, а вы полезли в какие то дебри... Надо думать о ГОТОВОЙ лодке а не о выкройке. Что представляет из себя развертка в плане ? Ну какое то подобие "рыбы" или "кувшина" (кому как нравится), и поэтому кажется логичным вырезать ленту по контуру, так ? .. Так, да не совсем..
Давайте свернем эту развертку (заготовку детали) в трубу, как ей и положено быть, и приложим ко второй заготовке.
Что получается на стыке ? Кто ответит правильно ? Получается КОЛЬЦО !
Включаем голову снова.. Что свернется в кольцо лучше, лента или "хитровырезанная" змейка ? Думаю ответ очевиден...



[lodochnick]

Плюсану, спасибо, а то устал обьяснять.



[Letnev1985]

Привет !

Ребяты, ну тут же все просто, а вы полезли в какие то дебри... Надо думать о ГОТОВОЙ лодке а не о выкройке. Что представляет из себя развертка в плане ? Ну какое то подобие "рыбы" или "кувшина" (кому как нравится), и поэтому кажется логичным вырезать ленту по контуру, так ? .. Так, да не совсем..
Давайте свернем эту развертку (заготовку детали) в трубу, как ей и положено быть, и приложим ко второй заготовке.
Что получается на стыке ? Кто ответит правильно ? Получается КОЛЬЦО !
Включаем голову снова.. Что свернется в кольцо лучше, лента или "хитровырезанная" змейка ? Думаю ответ очевиден...

Мне криволинейную деталь нужно приклеить посредине сборочной ленты, правильно?



[Львович]

Скотч наверняка шире чем 4 см, он жёсткий по отношению к целлофану, разнородные материалы, нет давления, это можно применять для прикидки, что получилось, не более.
рррррр94989 крепление мотора на кат можно сделать гораздо проще, только нужно ещё одну трубу в метре от задней, 2 кольца, 2 профиля, к ним приварена пластина - транец, на переднюю трубу одеваем кольца, на задней просто лежит под своим весом.

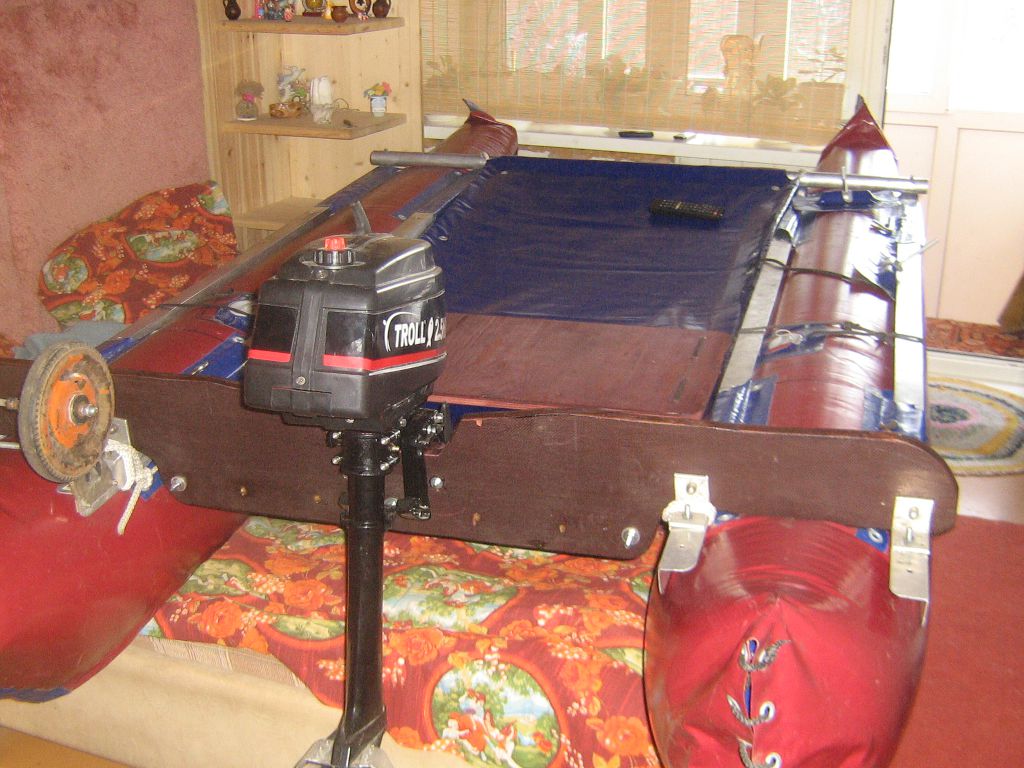

Транец служит опорой для натяжения сиденья (пола) и транец плоский для меня важно, на нем установлены держатели спиннинга, эхолот, и возможность регулировки транца по высоте 5 положений. Ну как то так Спасибо за подсказку, а еще в него упираю надувное сиденье!!!
