Аккумулятор для эхолота

[ddd-ddd]

Re: Выбор аккумулятора для эхолота

2prank Владимир, Вы ещё не думали о доп. гидроизоляции для нового питания?



[prank]

Re: Выбор аккумулятора для эхолота

2prank Владимир, Вы ещё не думали о доп. гидроизоляции для нового питания?

Сунул в 2 полиэтиленовых небольших пакета. Городить пока что-то еще не планировал, тем более что АКБ в небольшой сумке на молнии, со всяким шмурдяком лодочно-моторным (ремкомплект, ключи, свечи, фонарь, конец Александрова).



[ddd-ddd]

Re: Выбор аккумулятора для эхолота

Понял, спасибо! Попал под дождь, а тут окунь, как с цепи сорвался, ну я и забыл про всё... Да и привык, что бросил аккум и забыл))). Пока в перчатку, резиновую, его определил, сверху сумочка mary kay ( девчонки пожертвовали))), как по размеру сшита, но просится что-то по надёжней. Будем искать (С).



[prank]

Re: Выбор аккумулятора для эхолота

Понемногу отпишусь по Артеминой АКБ, которую он для меня сделал (и фото которой можно увидеть выше). Доволен как слон. Недавно уточнил у него режимы и циклы заряда. Оказывается циклом для литиевой банки (а по даташиту производителя они рассчитаны на ~ 500 циклов), является заряд с полностью разряженной с 2,7-2,8В на банку до стандартных 4,2В на банку, а не факт подключения зарядного устройства. Т.е. можно подзаряжать в любое время и до любого напряжения, ресурс не снижается. Просто песня. Применительно по рыбалкам: перед рыбалкой заряжал до максимума. Качал (поднимал баллоны) центрифужным расходным 12В -насосом. Насос визжал на 16-16,8В как резанная свинья, на уровне ультразвука (впрочем практически не греясь). Баллоны поднимает очень быстро. То же в части сдутия-вакуумирования при сворачивании лодки. Далее АКБ работает пару дней (от восхода и до практически заката), питая в нормальном рыбацком режиме Эхолот Lowrance Elite 5 DSI. По спецификации на Эх, он потребляет порядка 600 - 650 мА. Иногда (в 50% случаях) после ходьбы на места и рыбопоиска по точкам, я забывал переключать Эх в слип-режим. Тем не менее, менее чем 15,1В домой пока не привозил. АКБ у меня 4S4P. По напряжению в максимуме после зарядки это 16,8В, в минимуме, при котором контроллер (плата защиты отключит АКБ) - 11,2В. Если в чем-то ошибаюсь, Артем поправит.
В общем и целом очень доволен. Всем рекомендую. Рекламирую с абсолютно чистой совестью нашего умельца !
ЗЫ: Для сравнения - в таком же режиме свинец 7,2Ач сдыхал на этом же Эхе часам к 10 утра второго дня. Поэтому таскал их 2 шт, а весной взял еще 12 Ач. При этом лодку ими не качал. (Желающим сейчас готов продать свинец ввиду ненужности).
ЗЗЫ: Центрифужный насос от литиевого АКБ 4S4P вакуумирует баллоны. Напряжение на АКБ порядка 15В.



[prank]

Re: Выбор аккумулятора для эхолота

Артем, ищи варианты платы защиты ампер на 20-30.. . Тогда АКБ не просто не будет альтернативы, а не будет альтернативы вообще !
ЗЫ: Кстати, Браво 12 кушает большие токи только в режиме подключения 2-й ступени. А максимальное время ее работы сильно ограничено конструктивом, это ок. 5-6 мин., после которого насос должен быть охлажден. Если это правило не соблюдается - плавится его пластиковая механическая составлющая, что приводит к выходу его из строя.



[avglushkov]

Re: Выбор аккумулятора для эхолота

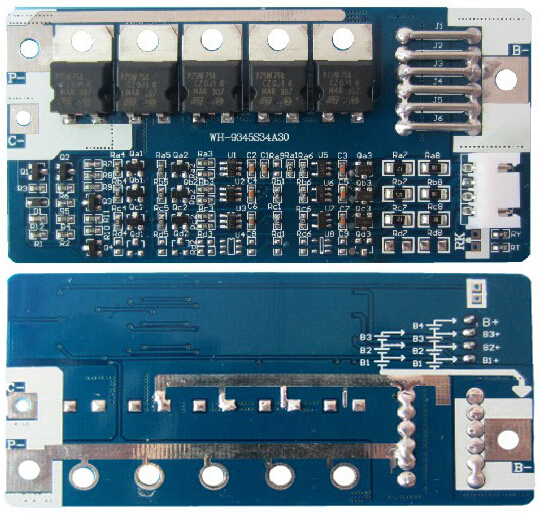

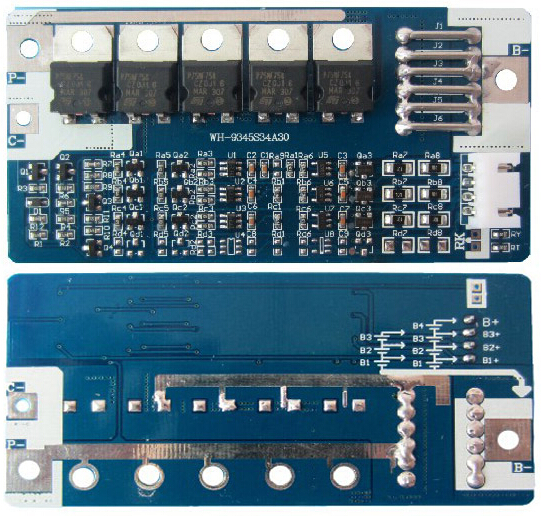

Взял парочку плат защиты на 20 А, будем проверять
но это на 3 секции, чтобы получить практически идентичный свинцовому АКБ диапазон напряжений.

То что насос стал визжать это из-за повышенного напряжения обороты мотора значительно прибавились

Странно что у вас батарея отключается на 11.2В , у ddd-ddd защита аналогичная , но отсечка происходит при 13.2В когда напряжение на любой из секций снижается до 3,2В



[ddd-ddd]

Re: Выбор аккумулятора для эхолота

Думаю, Владимир, как человек аккуратный и обстоятельный, просто не доводит свой аккум до инфаркта). У меня HDS 5 отработал 2.5 рыбалки ( примерно 20-24 часа) в сквозном режиме, без выключений и слипа исключительно в плане эксперимента. Решение с принудительным пуском, после срабатывания защиты, показало себя с наилучшей стороны! Оформить тех. сторону и в серию))).



[ЯМАЛ-БЕРД]

Re: Выбор аккумулятора для эхолота

Понемногу отпишусь по Артеминой АКБ, которую он для меня сделал (и фото которой можно увидеть выше). Доволен как слон. Недавно уточнил у него режимы и циклы заряда. Оказывается циклом для литиевой банки (а по даташиту производителя они рассчитаны на ~ 500 циклов), является заряд с полностью разряженной с 2,7-2,8В на банку до стандартных 4,2В на банку, а не факт подключения зарядного устройства. Т.е. можно подзаряжать в любое время и до любого напряжения, ресурс не снижается. Просто песня. Применительно по рыбалкам: перед рыбалкой заряжал до максимума. Качал (поднимал баллоны) центрифужным расходным 12В -насосом. Насос визжал на 16-16,8В как резанная свинья, на уровне ультразвука (впрочем практически не греясь). Баллоны поднимает очень быстро. То же в части сдутия-вакуумирования при сворачивании лодки. Далее АКБ работает пару дней (от восхода и до практически заката), питая в нормальном рыбацком режиме Эхолот Lowrance Elite 5 DSI. По спецификации на Эх, он потребляет порядка 600 - 650 мА. Иногда (в 50% случаях) после ходьбы на места и рыбопоиска по точкам, я забывал переключать Эх в слип-режим. Тем не менее, менее чем 15,1В домой пока не привозил. АКБ у меня 4S4P. По напряжению в максимуме после зарядки это 16,8В, в минимуме, при котором контроллер (плата защиты отключит АКБ) - 11,2В. Если в чем-то ошибаюсь, Артем поправит.
В общем и целом очень доволен. Всем рекомендую. Рекламирую с абсолютно чистой совестью нашего умельца !
ЗЫ: Для сравнения - в таком же режиме свинец 7,2Ач сдыхал на этом же Эхе часам к 10 утра второго дня. Поэтому таскал их 2 шт, а весной взял еще 12 Ач. При этом лодку ими не качал. (Желающим сейчас готов продать свинец ввиду ненужности).
ЗЗЫ: Центрифужный насос от литиевого АКБ 4S4P вакуумирует баллоны. Напряжение на АКБ порядка 15В.

Володя! А как такой аккум потянет "улитку" для преднакачивания + Браво для "добития баллонов? Сколько циклов "накачивание- сдутие" возможно на одной зарядке? Какова ёмкость такого аккумулятора? Вес?



[prank]

Re: Выбор аккумулятора для эхолота

Володя! А как такой аккум потянет "улитку" для преднакачивания + Браво для "добития баллонов? Сколько циклов "накачивание- сдутие" возможно на одной зарядке? Какова ёмкость такого аккумулятора? Вес?

У моего АКБ стоит плата защиты на 6А. Емкость 2,5(2,6)Ач*4=10Ач. В последнем посте Артем показал полученные платы на 20А. Давайте прикинем вместе (Браво у меня нет). Прикидывать можно достаточно точно, т.к. Японские и Корейские банки, которые (и только их) применяет для сборки Артем имеют абсолютно честную емкость. По спецификации на Бравовский насос, при 12В максимальный потребляемый ток второй ступени - 20А. Предположительно, первая ступень (центрифуга) кушает по 12В ок. 1,5-2А. Пусть 2. Пусть даже 3А . Предположим первая ступень для накачивания 1 секции лодки с НДНД работает ок 3-х мин, а вторая ступень ок. 2-х мин (думаю, что не более минуты, но пусть будет 2). Т.о. для накачивания 1 секции необходимо примерно 12В*3А*0,05ч(=1,8Втч)+12В*20А*0,033ч(=8Втч)=~10Втч. Секций будем считать 4 (с учетом НДНД). Получается для накачивания лодки необходимо ок. 40Втч.
Теперь оценим энергетику (емкость именно моей 4S4P АКБ):
1 банка отдает примерно 8 Втч. АКБ 4S4P соответственно ок 128Втч. Т.о получается, АКБ из 16 банок накачает Бравой примерно 3 лодки.
Габариты и масса 16-баночной АКБ на фото:

ЗЫ: Общую емкость АКБ, как я понимаю, Артем может сварить (сделать) почти любую.



[prank]

Re: Выбор аккумулятора для эхолота

...Странно что у вас батарея отключается на 11.2В... отсечка происходит при 13.2В когда напряжение на любой из секций снижается до 3,2В

Я не знал напряжения отсечки платы, т.к. до этой фазы пока не удалось довести. Назвал цифру просто перемножив 2,8 и 4. Ошибка понятна.



[prank]

Re: Выбор аккумулятора для эхолота

Думаю, Владимир, как человек аккуратный и обстоятельный, просто не доводит свой аккум до инфаркта).

С платой защиты никакого и подобия "инфаркта" быть не может. Просто я всегда предпочитаю иметь гарантированный запас, поэтому заряжаю перед рыбалкой. Высадить до срабатывания защиты целью не ставил.
А вообще, "прединфарктное" состояние для литиевой банки, т.е. когда начинает падать ее емкость, начинает наступать при ее разряде ниже 2,5В (если память не изменяет).



[ddd-ddd]

Re: Выбор аккумулятора для эхолота

Под инфарктом я подразумевал срабатывание защиты по разряду.Моя рыбалка рядом и я могу позволить себе остаться без эхолота на пару ,тройку часов. Точку отсечки посчитал так же (2.7Х4=10.8 ) и был сильно удивлён потерей питания на 13.3. Пару раз запускал аккум на воде, но после пары минут работы эхолота случался офф. Я уж чего только не передумал)))...Опыт считаю ОЧЕНЬ полезным!



[prank]

Re: Выбор аккумулятора для эхолота

.. и был сильно удивлён потерей питания на 13.3..

Будем просить Артема подумать, можно ли снизить отсечку :roll: . Lowrance работает до 10В, затем сам отсекается. Немного жаль потери части неиспользуемой емкости.
ЗЫ: Большинство фонарных драйверов отсекают банку на 3,0 В, некоторые на 2,8.



[avglushkov]

Re: Выбор аккумулятора для эхолота

Отсечку можно сделать ниже только если поставить другую плату защиты, но это добавит не более получаса дополнительной работы



[prank]

Re: Выбор аккумулятора для эхолота

Артем, для полноты раскрытия вопроса, отпишите пожалуйста оптимальные условия длительного хранения Литий-ионной АКБ (процент заряда, температурный диапазон, периодичность и уровень подзаряда), для максимального сохранения исходной емкости в зимний период, например.



[ЯМАЛ-БЕРД]

Re: Выбор аккумулятора для эхолота

У моего АКБ стоит плата защиты на 6А. Емкость 2,5(2,6)Ач*4=10Ач. В последнем посте Артем показал полученные платы на 20А. Давайте прикинем вместе (Браво у меня нет). Прикидывать можно достаточно точно, т.к. Японские и Корейские банки, которые (и только их) применяет для сборки Артем имеют абсолютно честную емкость. По спецификации на Бравовский насос, при 12В максимальный потребляемый ток второй ступени - 20А. Предположительно, первая ступень (центрифуга) кушает по 12В ок. 1,5-2А. Пусть 2. Пусть даже 3А . Предположим первая ступень для накачивания 1 секции лодки с НДНД работает ок 3-х мин, а вторая ступень ок. 2-х мин (думаю, что не более минуты, но пусть будет 2). Т.о. для накачивания 1 секции необходимо примерно 12В*3А*0,05ч(=1,8Втч)+12В*20А*0,033ч(=8Втч)=~10Втч. Секций будем считать 4 (с учетом НДНД). Получается для накачивания лодки необходимо ок. 40Втч.
Теперь оценим энергетику (емкость именно моей 4S4P АКБ):
1 банка отдает примерно 8 Втч. АКБ 4S4P соответственно ок 128Втч. Т.о получается, АКБ из 16 банок накачает Бравой примерно 3 лодки.
Габариты и масса 16-баночной АКБ на фото:

ЗЫ: Общую емкость АКБ, как я понимаю, Артем может сварить (сделать) почти любую.

Если я правильно понимаю, то можно увеличить ёмкость батаре вдвое , получив её вес мене2-х кг ( я перестраховщик). А какое зарядное нужно для этой батареи?. Что нужно, чтобы получить такую батарею? Ну и финансовый вопрос .



[prank]

Re: Выбор аккумулятора для эхолота

Если я правильно понимаю, то можно увеличить ёмкость батаре вдвое , получив её вес мене2-х кг ( я перестраховщик). А какое зарядное нужно для этой батареи?. Что нужно, чтобы получить такую батарею? Ну и финансовый вопрос .

Зачем целиком цитировать пост ? Можно же выбрать для цитирования только суть, к которой относится ответ или вопрос...
По существу - Ваш вопрос - Артему. Я не являюсь его "представителем" или "дилером" :lol: :lol:. Просто мы на одном предприятии работаем и мне нравится результат его работы. Зарядник у меня есть свой, исходя из чего, зарядник не заказывал. Артем при необходимости и зарядник собрает, если не ошибаюсь.



[ЯМАЛ-БЕРД]

Re: Выбор аккумулятора для эхолота

Зачем целиком цитировать пост ? Можно же выбрать для цитирования только суть, к которой относится ответ или вопрос...
По существу - Ваш вопрос - Артему. Я не являюсь его "представителем" или "дилером" :lol: :lol:. Просто мы на одном предприятии работаем и мне нравится результат его работы. Зарядник у меня есть свой, исходя из чего, зарядник не заказывал. Артем при необходимости и зарядник собрает, если не ошибаюсь.

Володя! Так может задашь мой вопрос Артёму? Ты рядом с ним работаешь, а я в Бердске появлюсь толко осенью, да и то на недельку. Кстати, зарядное для автоакуумулятора у меня есть. А оно годится для таких батарей?



[prank]

Re: Выбор аккумулятора для эхолота

..Так может задашь мой вопрос Артёму? Ты рядом с ним работаешь, а я в Бердске появлюсь толко осенью, да и то на недельку. Кстати, зарядное для автоакуумулятора у меня есть. А оно годится для таких батарей?

Зачем я? См. выше его пост - пишите ему ЛС, он на все вопросы ответит.



[ЯМАЛ-БЕРД]

Re: Выбор аккумулятора для эхолота

Зачем я? См. выше его пост - пишите ему ЛС, он на все вопросы ответит.

Спасибо, Володя! Открыл, увидел!
