@Anatoliy88, У меня торсион уже пятый год стоит из штока стойки фольца и на 200 сотом и на 340 вом.Два раза винты об камни ломал.И раз пять шпонку срезало(я их из латуни делаю,шпонки,хоть как то да винт спасает).



[Anatoliy88]

@Ganimed, про AISI 316 знаю, но она только под заказ и цена приличная.
А по поводу "сам прут начнет скручивать", можно по конкретнее объяснить? На сколько оборотов скрутит (сомневаюсь что как риссору вихря), при условии 200 или 225 головы, и о каком промежутке времени мы говорим (час, 10 часов, 100 часов, 1000 часов)? Хотя бы примерно. Мы сейчас не говорим о наезде на препятствие, исключительно о нормальных условиях хода.

@ Jonikfeo, возможно бы так и сделал, если бы нужно было себе в одном экземпляре выточить. Себе, можно было бы и на титан раскошелиться. Но нужна мелкая серия. По этому и вопрос задал.



[Ganimed]

@Anatoliy88 не могу говорить о наработке торсиона , но делали валы для других целей , скручивает нафиг . Также имел глупость нарезать шпонок для винта с калиброванного прута . Так вот после неспешной езды в течение 15 минут вынуть ее и сменить винт не удалось . Ее начало сдвигать . Пришлось варварским методом вставлять дрын под винт и включать передачу чтоб ее срезало .
Одно дело выходной короткий вал с небольшим расстоянием между штифтами , другое дело вал реально работающий на кручение



[Anatoliy88]

@Ganimed, Понял, спасибо большое. Ваш опыт действительно ценный.
Прийдется искать 40х13 нормального качества (желательно калиброванного) и делать из него.



[Ganimed]

Полуось от чарлика , вот где в материал заложена передача крутящего момента



[Сергей19]

@Anatoliy88, :0 С2 для торсиона лучше всего.А вообще если у гибрида ене используется помпа и нога загерметизирована то пойдет и 40Х Разумеется и то и то надо проводить термообрабтку. 60С2 это жигулеские полуоси ..торсион который соединяет нижние рычаги передних колес..



[Anatoliy88]

@Сергей19, Спасибо. Уже решил торсионы из 40х13 делать. Пока ничего лучше из нержавейки не нашел



[Дед Мирон]

@Anatoliy88, На своих двигателях, где не используется помпа, вертикальные валы делал из трубы нержавейки AISI 304 (25х2) по типу как сделаны карданные валы на автомобилях . На Чемпионах 200,225 и 340 ещё ни один не вышел из строя. Такую же схему использую для изготовления вертикальных и горизонтальных валов короткого болотохода. Нагрузки на валы болотоходов в разы выше лодочных, пока проблем не было и в разы меньший вес. Сама труба почти идеально ровная и не вносит дисбаланса и требует только обработки торцов под запресовку концов валов. Фиксация на электрозаклепки.



[Anatoliy88]

@Дед Мирон, Интересное решение. Спасибо. Даже в голову не могло прийти, что всё может быть так просто. К тому же если по опыту работает, то вообще супер. Конечно нужно будет проверить, но всё же.

У вас случайно фото нет, как схема выглядит в сборе? Был бы очень признателен.



[Дед Мирон]

@Anatoliy88, Фото нет, есть чертежи, завтра поищу. А так всё очень просто, достаточно посмотреть на любой карданный вал авто. В случае увеличения мощности просто увеличить диаметр трубы а на короткие концевики можно найти любой материал, всяко проще чем лом точить.В моем случае приятным бонусом явился меньший объём масла в болотоходной ноге . Плюс у меня в месте соединения двигателя с ногой и в ступице винта стоят демпферы -звёздочки и проблем с ударными нагрузками и скручиванием нет. Об этом я ранее уже писал в этой теме.



[Anatoliy88]

@Дед Мирон, Да в общих чертах предстваляю. Хотел в живую увидеть, чтоб сложить полную картину.
Если не тяжело, сбросьте чертёж.

Тоже сразу подумал про реализацию демфера в этом узле, так как место позволяет.



[uh.yz33]

Отличная работа,моторы хороши,особенно серебристый.Кстати,переходный фланец из дюраля - это большой плюс (в сравнении со стальной пластиной и втулками)



[Дед Мирон]

@Anatoliy88, Вживую нет,всё в собранном виде а разбирать пока нет необходимости. А чертежи сборочные нашёл, извиняюсь за задержку, пришлось совершить"подвиг" ,-навести порядок в мастерской. Зелёная штриховка это и есть труба AISI304 25х2. В первом случае это решение узла стыковки с валом двигателя ( не показана храповая муфта) а второй это решение самодельного редуктора для болотохода с шестернями дифференциала Ваз и включением хода ( по типу Ветерка) но с более мощными шестернями от советских мото . Неубиваемая вещь.



[Дед Мирон]

@Anatoliy88,



[lokofunt]

коллеги,можно попросить чертеж переходной пластина на g340VKE? на почту lokofunt@mail.ru



[Anatoliy88]

@Дед Мирон, Повод навести порядок - это всегда хорошо. Спасибо за эскизы. В принципе всё как я и предпологал.



[yvl]

Пост #8 277. Отличное решение смазки шатуна. Независимо от Zavjal62, автора поста, я тоже вынашивал эту идею примерно с таким подходом. Сделаю - отчитаюсь. Лично для меня этот вопрос в приоритете. Я считаю, что прежде, чем добиваться от этих моторов динамики - надо обеспечить слабые места защитой от износа. Благо - их здесь не много; лишь шатунная шейка.

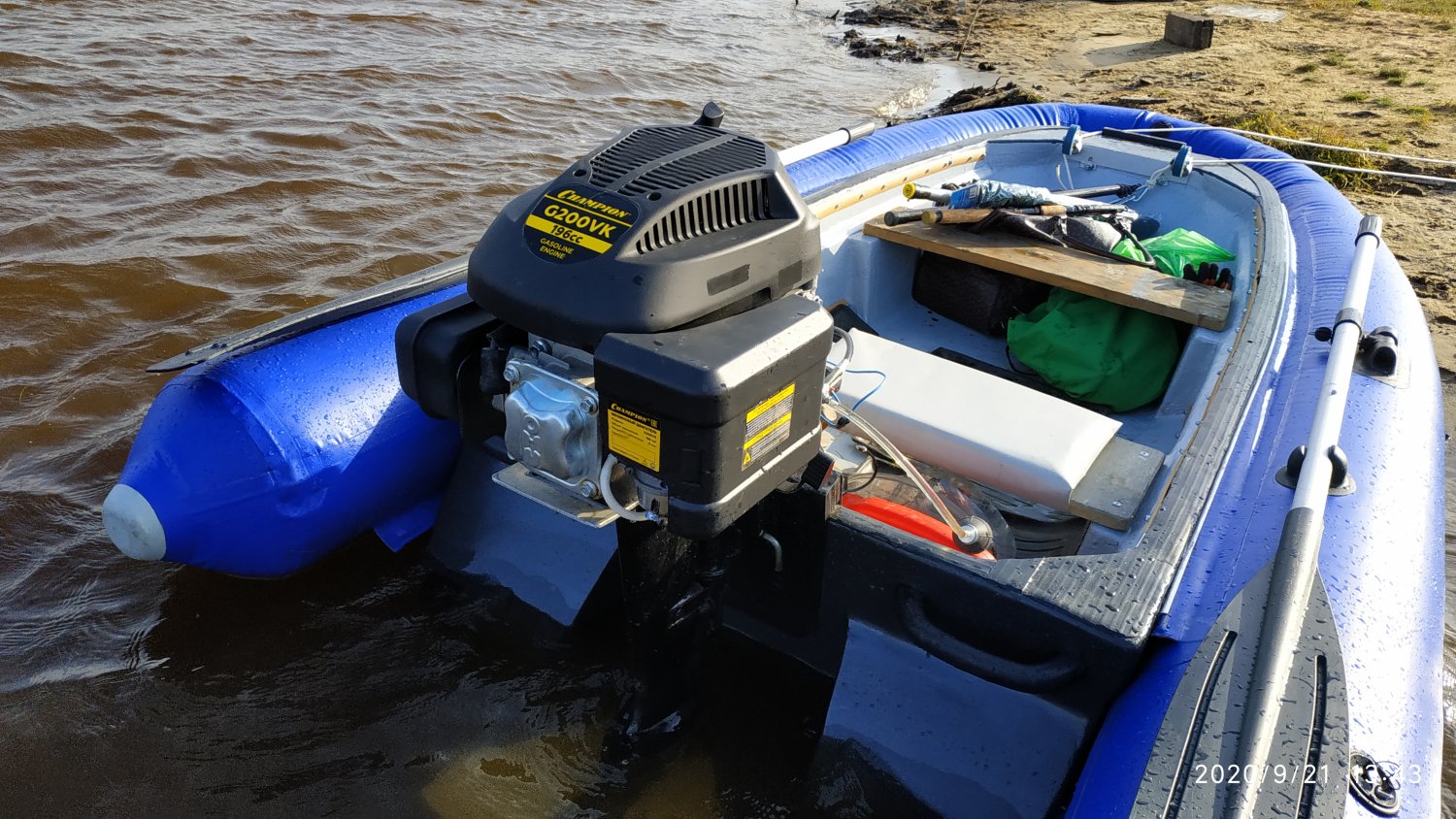

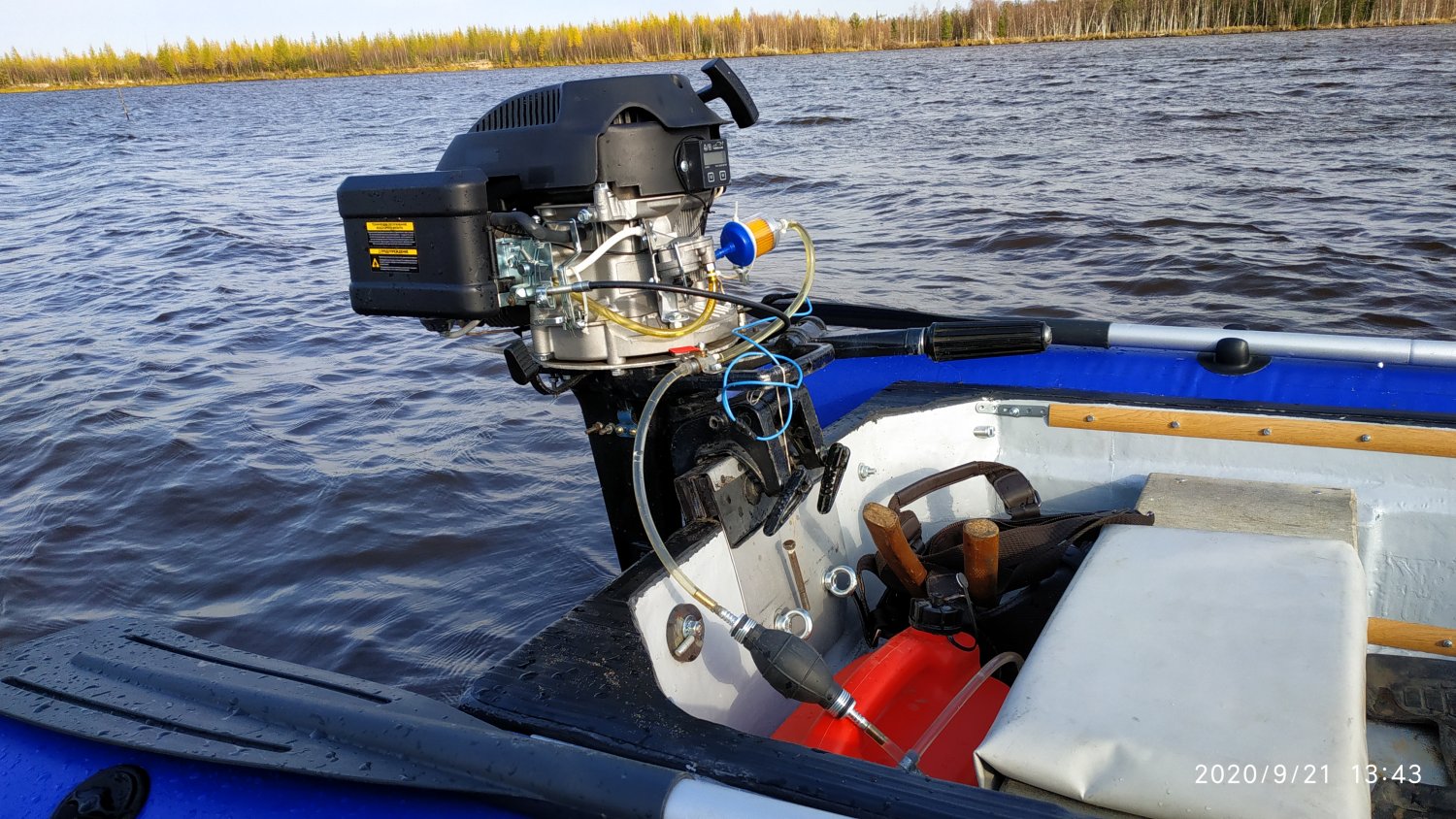

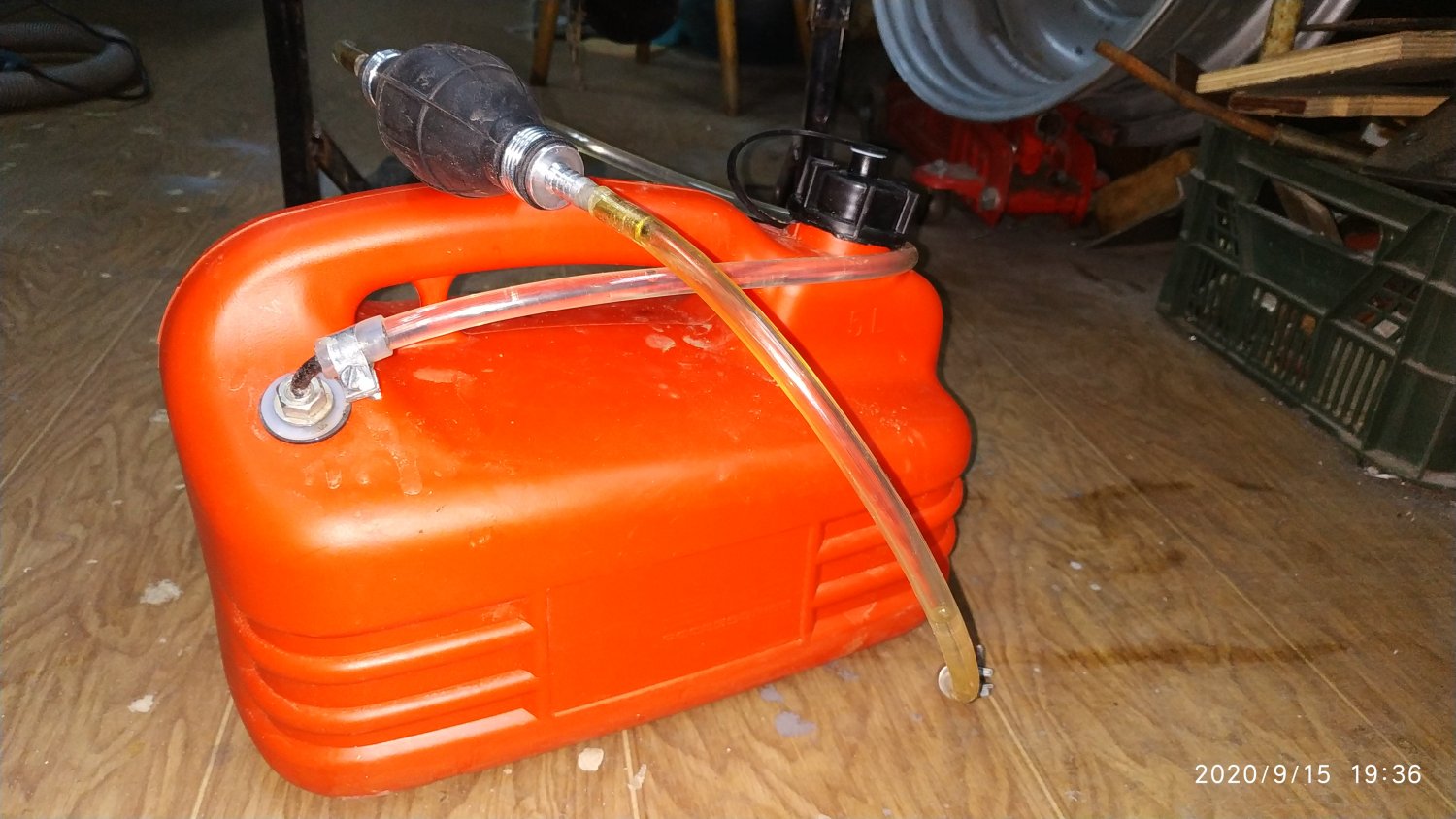

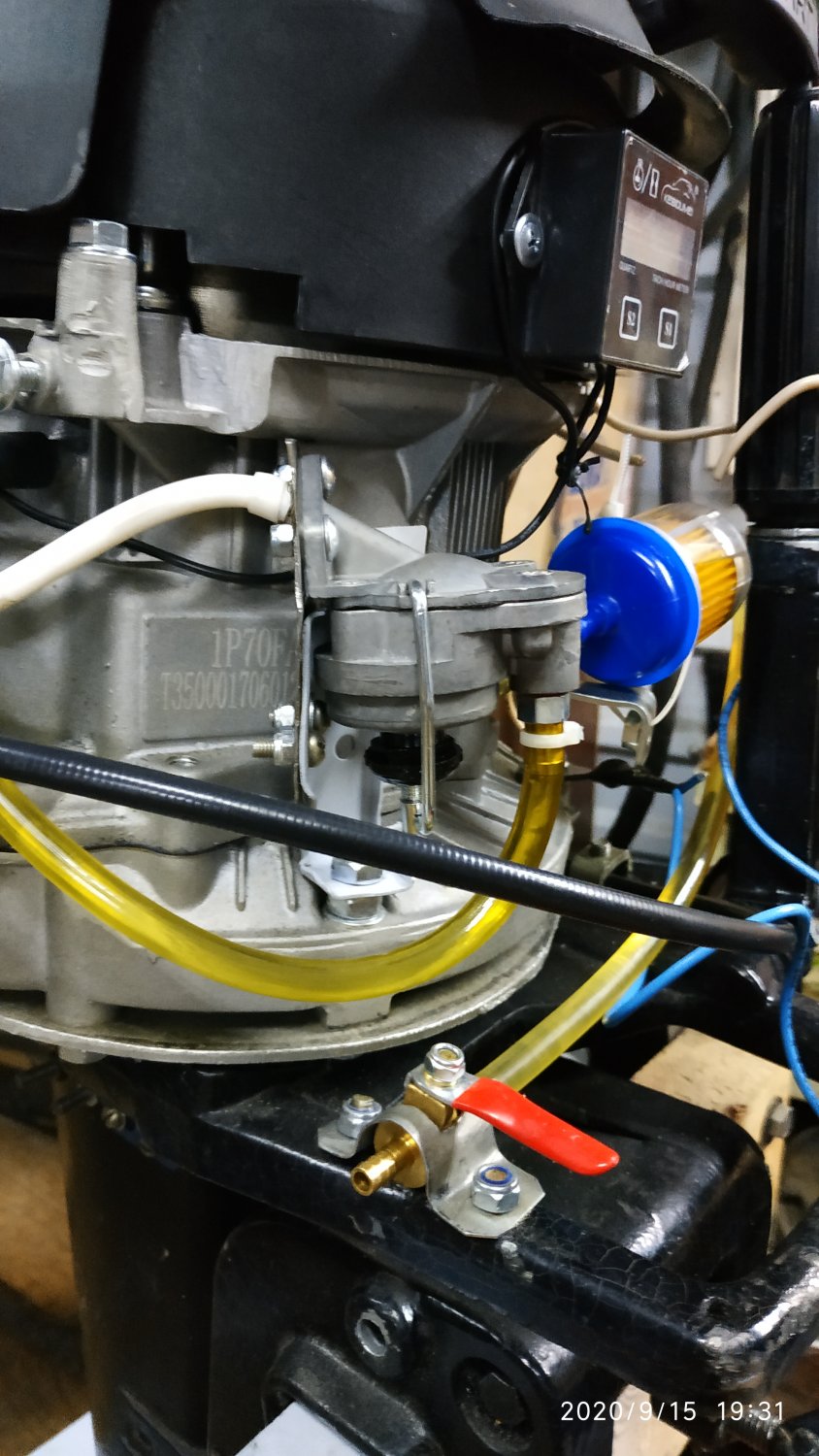

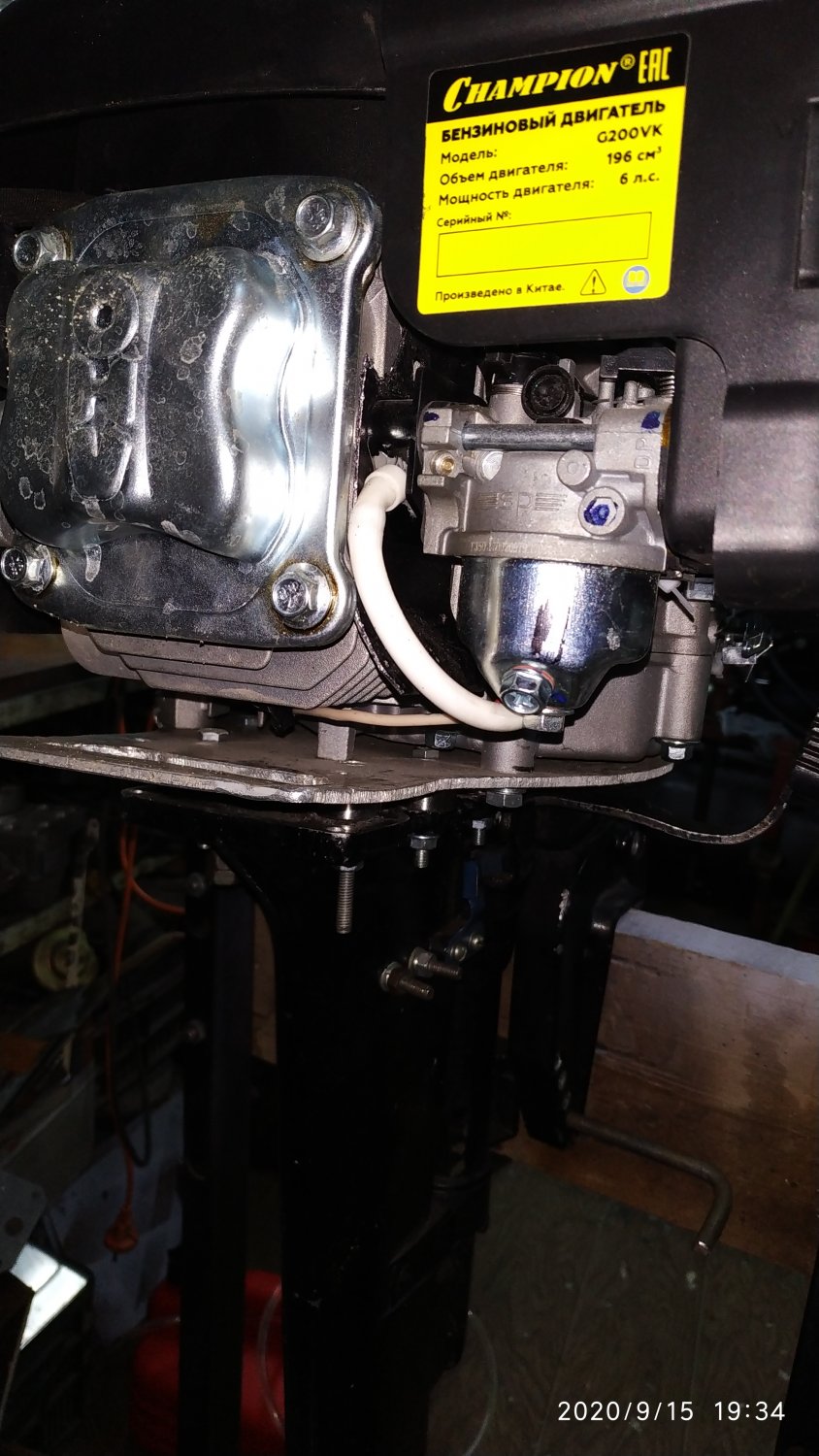

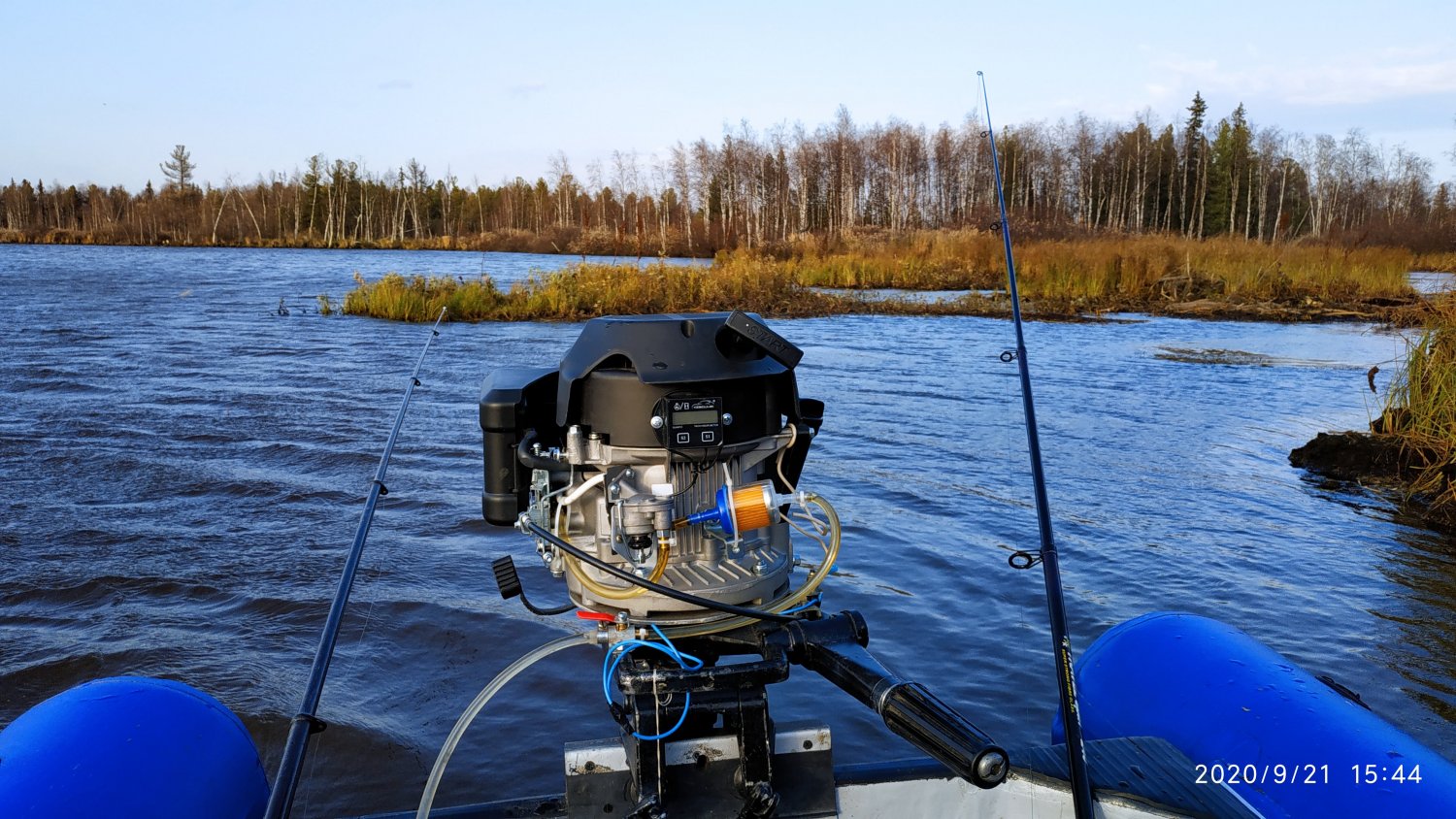

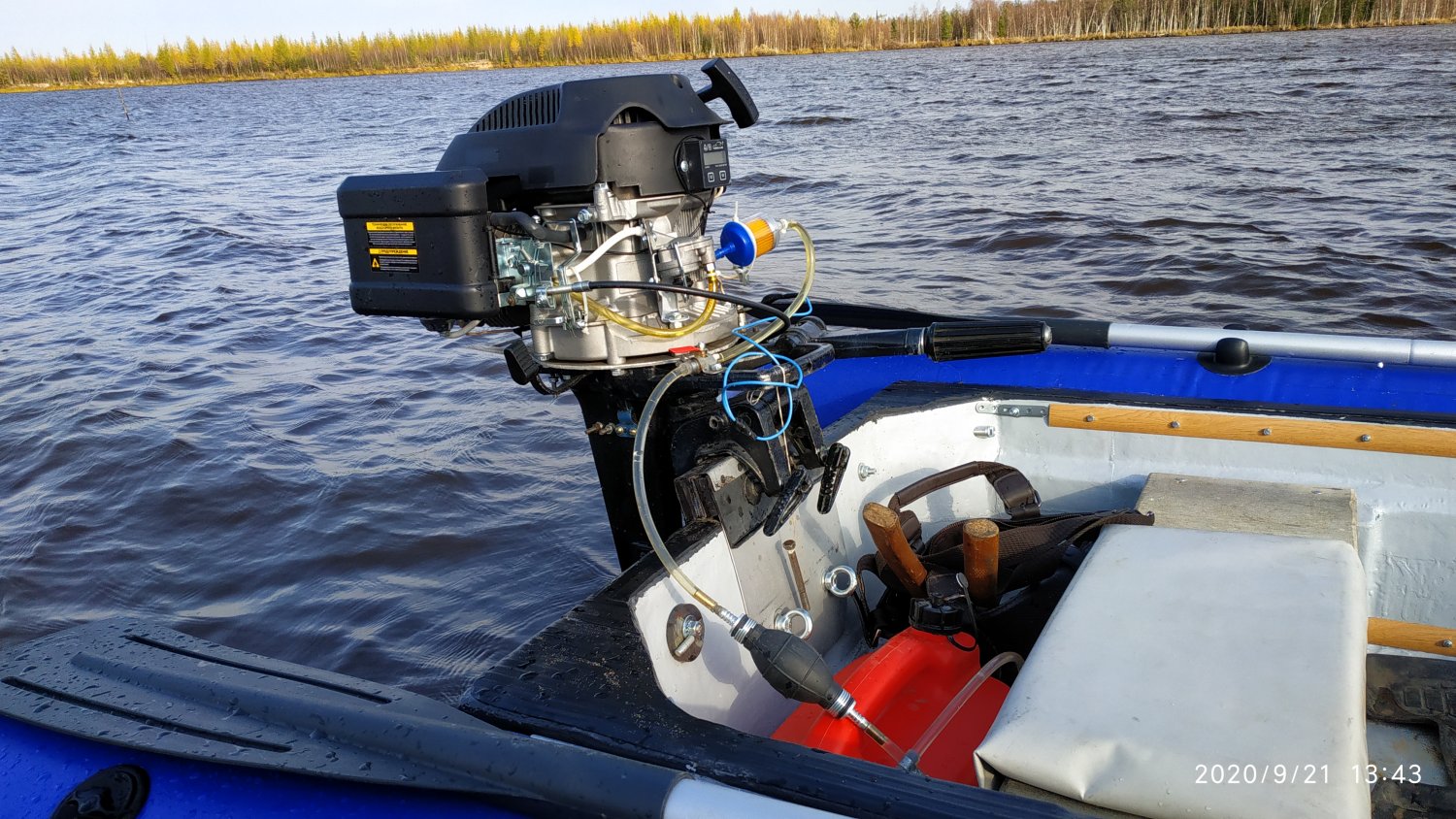

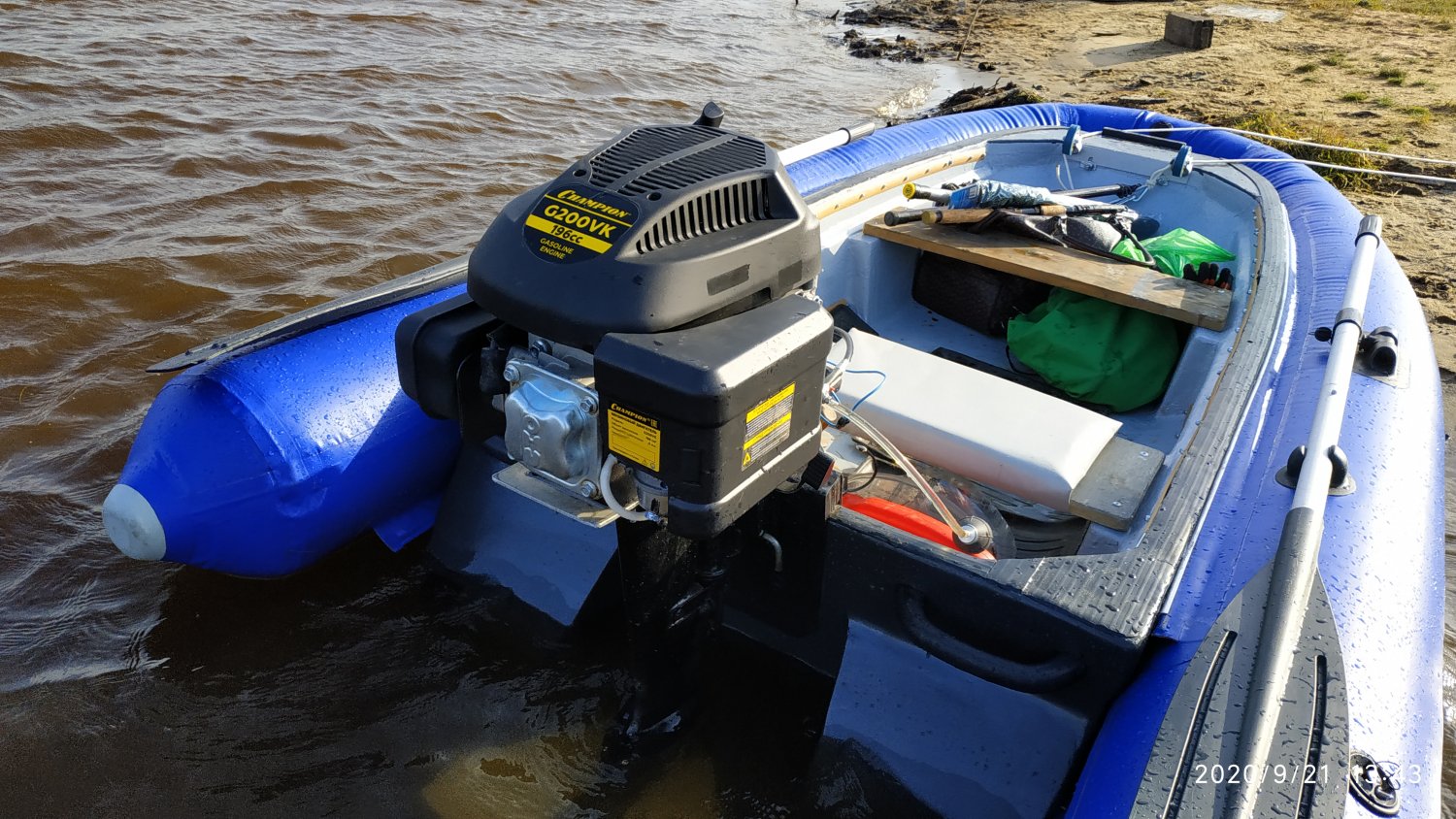

Прошедшим летом закончил двухлетнюю постройку небольшой лодки из пенополистирола и стеклоткани, и риб баллона к ней, а так же ветрочемперка на g200vk. Накатал 55 часов. С грузовым винтом - 24км/ч, с скоростным -25. Потом началась зима. Север, однако) .
Вот как раз осилил весь форум недели за две и решил вписаться в сообщество. Так что, приветствую всех! Принимайте в компанию: я моторист- автомобилист, с приличным опытом работы, т. ч. может пригожусь)



[yvl]



[Jonikfeo]

Пост #8 277. Отличное решение смазки шатуна. Независимо от Zavjal62, автора поста, я тоже вынашивал эту идею примерно с таким подходом. Сделаю - отчитаюсь. Лично для меня этот вопрос в приоритете. Я считаю, что прежде, чем добиваться от этих моторов динамики - надо обеспечить слабые места защитой от износа. Благо - их здесь не много; лишь шатунная шейка.
Прошедшим летом закончил двухлетнюю постройку небольшой лодки из пенополистирола и стеклоткани, и риб баллона к ней, а так же ветрочемперка на g200vk. Накатал 55 часов. С грузовым винтом - 24км/ч, с скоростным -25. Потом началась зима. Север, однако) .
Вот как раз осилил весь форум недели за две и решил вписаться в сообщество. Так что, приветствую всех! Принимайте в компанию: я моторист- автомобилист, с приличным опытом работы, т. ч. может пригожусь)

Привет колега.Какие идеи по смазке?Я пока кроме центрифуги на колене ничего не вижу,и мне этот вариант нравится не очень.



[yvl]

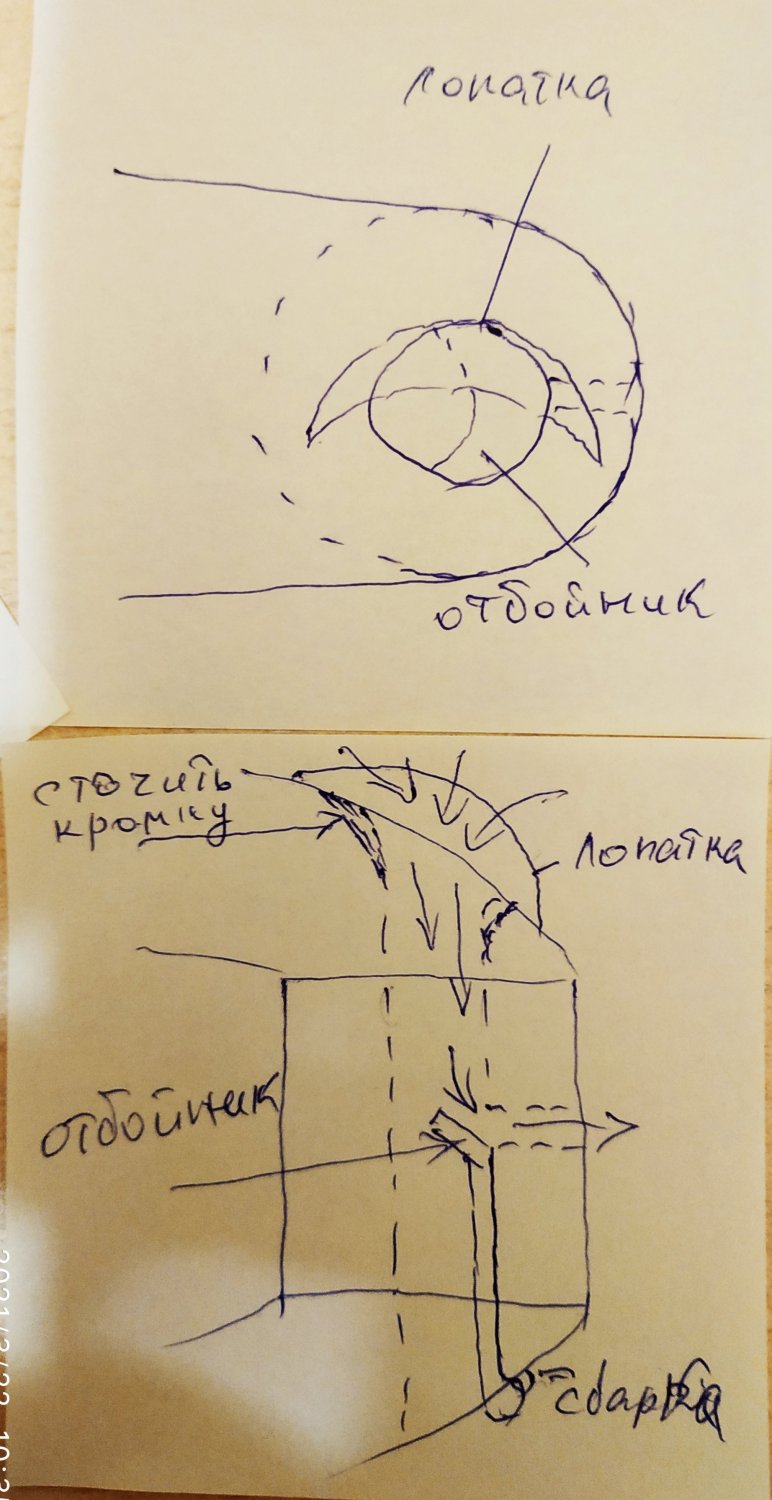

@Jonikfeo, Привет! Если та центрифуга от картенгистов, с обрезанием противовеса - то нет! А вот с захватом ( лопаткой) на шатунной шейке, где используется таже центробежная сила, уверен на все 100 - вполне работоспособна! Только, я бы сделал лопатку пошире, для большего захвата масла и отбойник масла прямо над каналом. Масло за счëт центробежной силы будет прижиматься к стенке пролëта, собираться под отбойником, а дальше в маслянный канал.

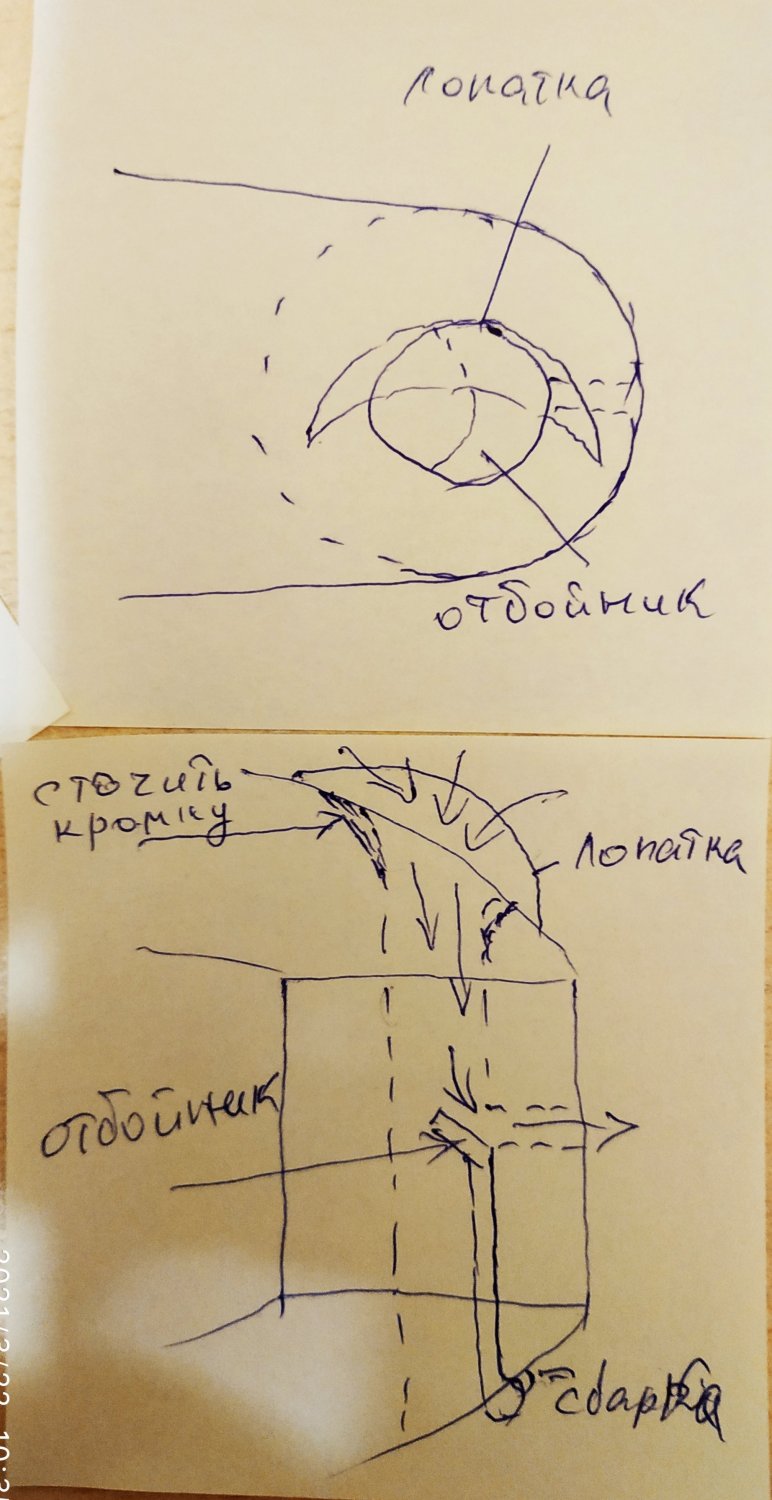

Вот накидал схемку на быструю руку)
