Обслуживание, разборка-сборка и тюнинг мультипликаторов

[Hanahann]

Нужна стопорная шайба от Абу.Фото прилагаю.Какие будут мнения?



[gul]

Приветствую!
Аналогично, надо Владимира(prank) попросить чтоб примерил.



[prank]

Нужна стопорная шайба от Абу.Фото прилагаю.Какие будут мнения?

Из дюральки выпилить. S=1..1,5 мм.



[Hanahann]

Из дюральки выпилить. S=1..1,5 мм.

Придется выпиливать.



[prank]

Придется выпиливать.

Правильно. Выйдет дешевле и быстрее, чем заказывать с доставкой.



[gul]

Придется выпиливать.

Можно мне парочку?



[Hanahann]

Можно мне парочку?

Решил на родной проделать отверстие чуть длиннее.



[Korenets]

ТO ABU Garcia 5601 C4 в стоковом состоянии. Используемые смазочные материалы: LBT High speed oil, ios factiry 02 pro, ZPI grease, Abu Garcia Silicote grease, Pen grease.
ДО ТО http://www.youtube.com/watch?feature=player_embedded&v=caG79q9F6xE
ПОСЛЕ ТО http://www.youtube.com/watch?feature=player_embedded&v=GmjtSpNzuFY



[DmitriyD71]

Добрый день. Хороший у вас форум. Подскажите пожалуйста. Присмотрел катушечку http://fishing.shimano.co.jp/product/reel/337 , привлекла параметрами шпули 37/19 мм. Одна беда леворукая есть только с передачей 6.5 , хочу 5.0 . Возможно ли поставить ГП от праворукой 200J-PG http://fservice.shimano.co.jp/part/pdf/02601.pdf на леворукую 201J-HG http://fservice.shimano.co.jp/part/pdf/02602.pdf ? То есть, ГП от праворукой версии поставить на лекорукую. К сожалению, схемы нашел без номеров деталей.



[prank]

ТO ABU Garcia 5601 C4 в стоковом состоянии. Используемые смазочные материалы: LBT High speed oil, ios factiry 02 pro, ZPI grease, Abu Garcia Silicote grease, Pen grease...

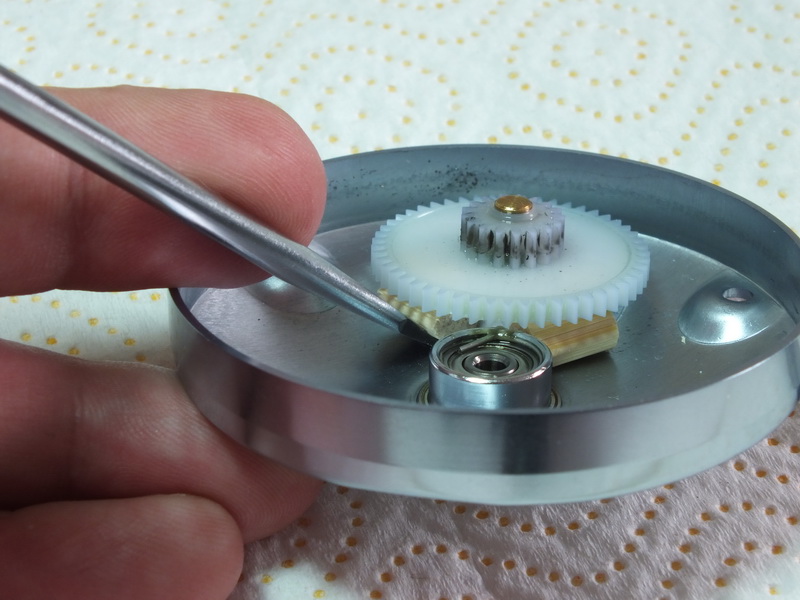

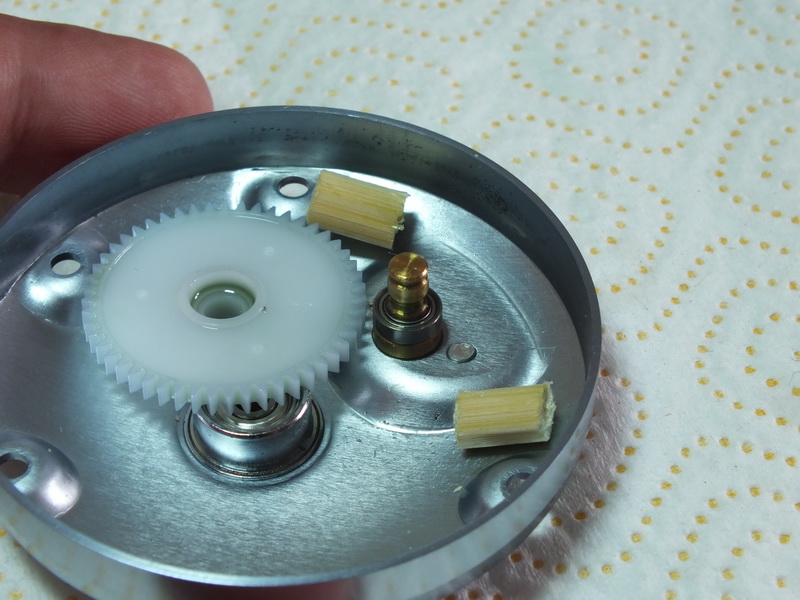

Способ снятия паразитки, показанный на фото приводит к повреждению (замятию) вершин зубьев со стороны нижней плоскости в местах контакта с палочками. Потом появляется соответствующий "рык", если не срезать сдеформированные выжимы пластика. Чтобы этого избежать лучше использовать 2 коротких бруска, длиной ок. 10 мм, а под них при снятии загонять отвертки. Примерно так:



[DmG]

Можно глупый вопрос, а нахрена вообще эту паразитку снимать?



[prank]

.. Одна беда леворукая есть только с передачей 6.5 , хочу 5.0 . Возможно ли поставить ГП от праворукой 200J-PG http://fservice.shimano.co.jp/part/pdf/02601.pdf на леворукую 201J-HG http://fservice.shimano.co.jp/part/pdf/02602.pdf ? То есть, ГП от праворукой версии поставить на лекорукую. К сожалению, схемы нашел без номеров деталей.

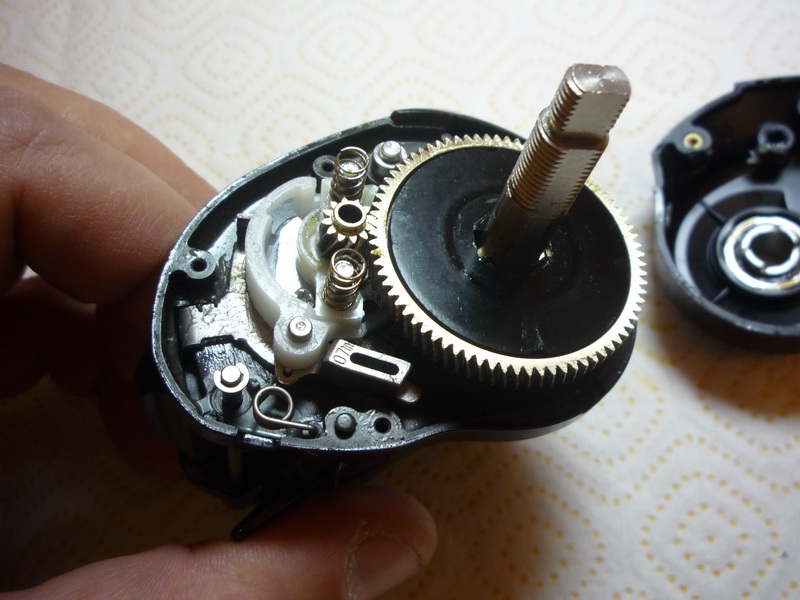

Предположительно нельзя. Дело в том, что в ГП используются косозубые передачи. И не только для того, чтобы снизить шумность, повысить плавность работы но и для того чтобы создать осевые нагрузки. При вращении ведущей ведомая (пиньон) прижимается к пину (поперчному штифту в оси шпули), т.е прижимается к шпуле, чтобы обеспечить блокировку. На праворуких угол вот в эту сторону:

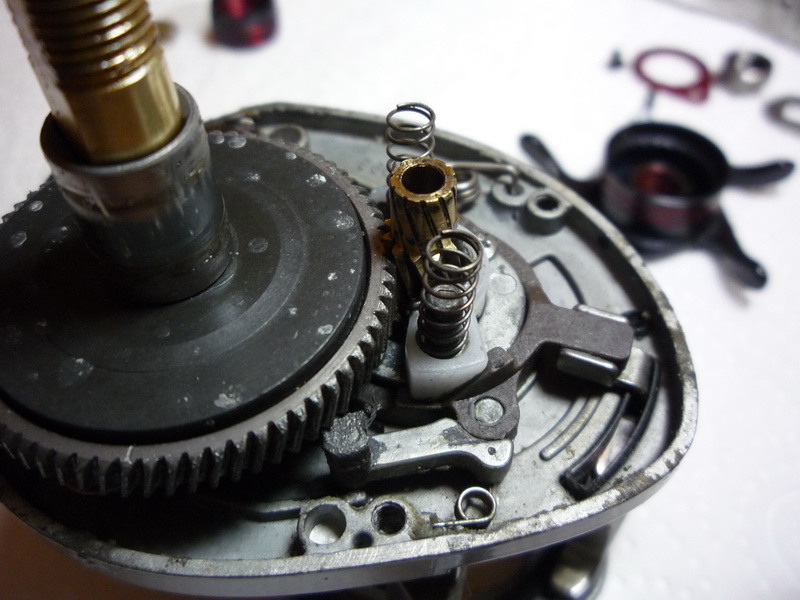

На леворуких наоборот:

Поэтому скорее всего такая замена невозможна.



[prank]

а нахрена вообще эту паразитку снимать?

Дима, продукты износа надо как-то удалять. На моем фото - в целях обслуживания опорного ШП.



[DmG]

На С4 нет опорного подшипника.



[DmitriyD71]

prank
Спасибо, за развернутый ответ, так и предполагал. Ещё ньюанс: при ловле на большой глубине на реке с лодки с большими весами 40-50 гр. чувствуется нагрузка на ручке катушки при вымоте шнура, не при проводке. Ловил на Calcutta 201B( передача 6.0). Раньше грешил на высокую передачу, сейчас возникла мысль, что дело в короткой ручке. Что думаете по этому поводу?



[prank]

..при ловле на большой глубине на реке с лодки с большими весами 40-50 гр. чувствуется нагрузка на ручке катушки при вымоте шнура, не при проводке. Ловил на Calcutta 201B( передача 6.0). Раньше грешил на высокую передачу, сейчас возникла мысль, что дело в короткой ручке. Что думаете по этому поводу?

На Калькутте ось шпули при малых нагрузках опирается на 2 опоры, при высоких - на 3. В "байонетной" крышке опора постоянная (ШП). Какая из 2-х оставшихся опор - на оси шпули (за пином) или в редукторной крышке является постоянной - затрудняюсь ответить. Также вроде припоминаю, что на каких-то Шиманах за пином иногда стоит не ШП, а втулка. Если в Calcutta 201B шпульная опора за пином временная, включающаяся при больших нагрузках, то возможно проблема именно в ней. Если там втулка - заменить на ШП, если ШП - его ТО.
Увеличение длины рукоятки частично снимет ощущение повышенной нагрузки.



[Korenets]

Благодарю за замечание Владимир. Карандаши очень мягкие, не думал что пластик попортят.В идеале что нибудь такое бы подобрать по форме.

Изгибом упирается к крышку и давить в нижнюю часть шестерни.



[DmitriyD71]

А чем можно объяснить наличие двух подшипников под крышкой осевого тормоза на новой калькутте 201PG? http://fservice.shimano.co.jp/part/pdf/02917.pdf



[prank]

А чем можно объяснить наличие двух подшипников под крышкой осевого тормоза на новой калькутте 201PG? http://fservice.shimano.co.jp/part/pdf/02917.pdf

ШП под № 27 - опорный оси шпули, а ШП под № 29 - наружная опора пиньона (ведомой шестерни) под № 153.



[prank]

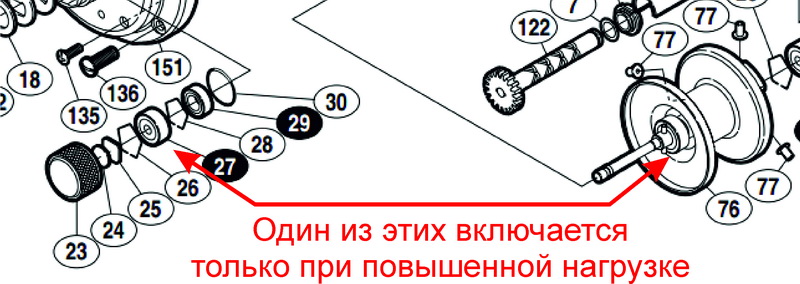

На Калькутте ось шпули при малых нагрузках опирается на 2 опоры, при высоких - на 3...

Вот пояснение к данному посту:
