Обслуживание, разборка-сборка и тюнинг мультипликаторов

[prank]

...Надо смазывать стойки детали 48 на которые пружины и седло (дет.50) одеваются?

Стас, движение по ним планки (седла) и перемещение витков пружинок есть ? Ну дак и вот.. риторическим получился вопрос..



[DmG]

50-ую смазывать надо, а на направляющие под пружинки капнуть маслица.



[prank]

..а на направляющие под пружинки капнуть маслица.

Дима, я гриз на пальцы, пружинки между пальцами прокатал, затем зубочисткой смазанной гризом, пошуровал внутри пружинок.. и на направляющие. Хотя наверное принципиальной разницы тут уж нет - маслом обеспечивать пары трения витки-направляющие, или гризом. Мне гриз нравится, т.к. создает дополнительную "виртуальную" уверенность в защите пружинок от коррозии (хотя я понимаю, что они из н/ст. проволоки)



[DmG]

Володя, я Риогу раньше смазывал шимановской аэрозольной смазкой, там все проще пшикнул на собранные пружинки с направляющими и все смазано



[Netleon]

Перебрал - теперь как часы
Направляющие под пружинки мазнул гризом
Плюс чуть-чуть растянул пружинку 94, промыл гнездо колошей, высушил с помощью толстой нитки и зубочистки
Штифт, что временно заменял №95 Папаня мой из часового болтика вытачивал, по месту - он оказался в 2 раза длиннее оригинала - ну и поджал пружинку...
Следом капнул на установленные в гнезде детали 94 и 95 маслица - гриз не стал туда - хотя сомневаюсь до сих пор: этот гриз мне спас пружинку 94 когда отстрелился штифт :roll:
Ну и на будущее маркером пометил сверху на шестерне, где гнездо - отстрел будет в предсказуемом направлении :lol:
Кстати, возможно Дмитрий ты был прав в причине стрекота - я мог чуть повернуть ось 87 с уже установленным в нужное положение храповичком, когда одевал деталь 97.

Ещё раз большое СПАСИБО Дмитрию и Владимиру за on-line помощь!
Теперь можно приступать к разбору 2020



[prank]

Стас, только пружинки больше не растягивай . Жесткости пружине это не добавляет. Как бы это не казалось неверным с практической точки зрения. Жесткость (грубо говоря, прирост усилия при перемещении на единицу длины) определена модулем Юнга (материалом), диаметром проволоки и диаметром и количеством витков. На рабочий ход пружинки, тут да, шаг влияет. Но не более.



[DmG]

Станислав, с тебя фотки по 1016



[Netleon]

Станислав, с тебя фотки по 1016

Дмитрий, да они страшные получились - снимал я Сонькой 10-тилетней (руки-то в масле, чтобы пятака потом не отмывать )
Сейчас подцеплю мемористик, повыбираю что поинформативнее - у меня там много того, что только мне было надо (ну типа как стоял бесконечник).



[RusiK]

Если кому будет любопытно, вот здесь в хорошем качестве фотографии, по разбору 1016 http://www.wat-the-fish.com/showthread. ... ga-1016-HL



[Netleon]

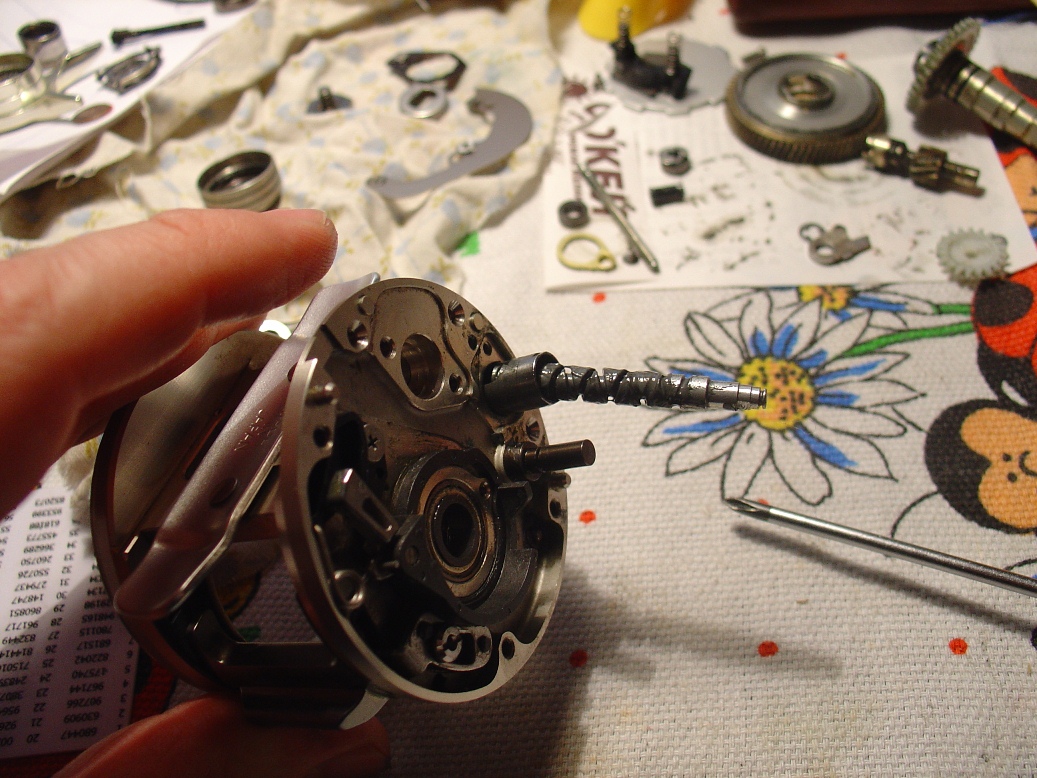

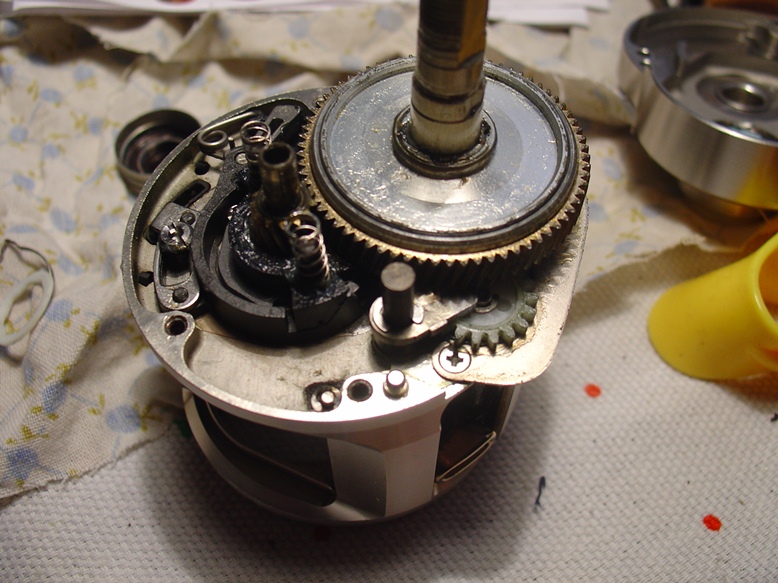

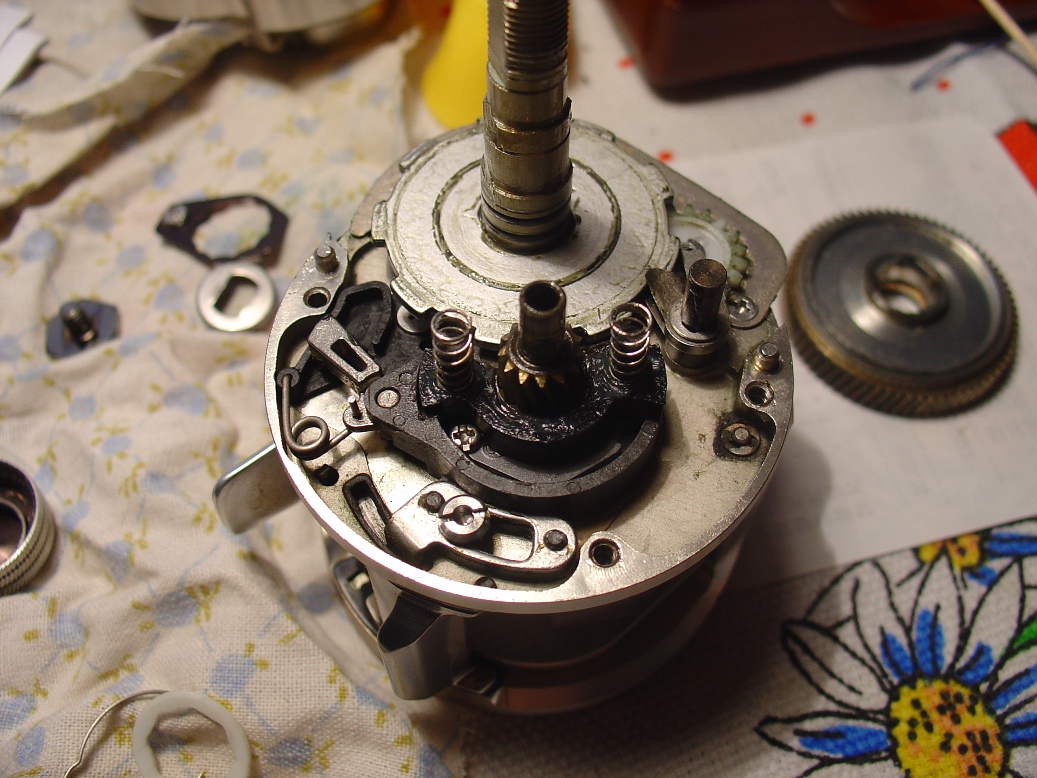

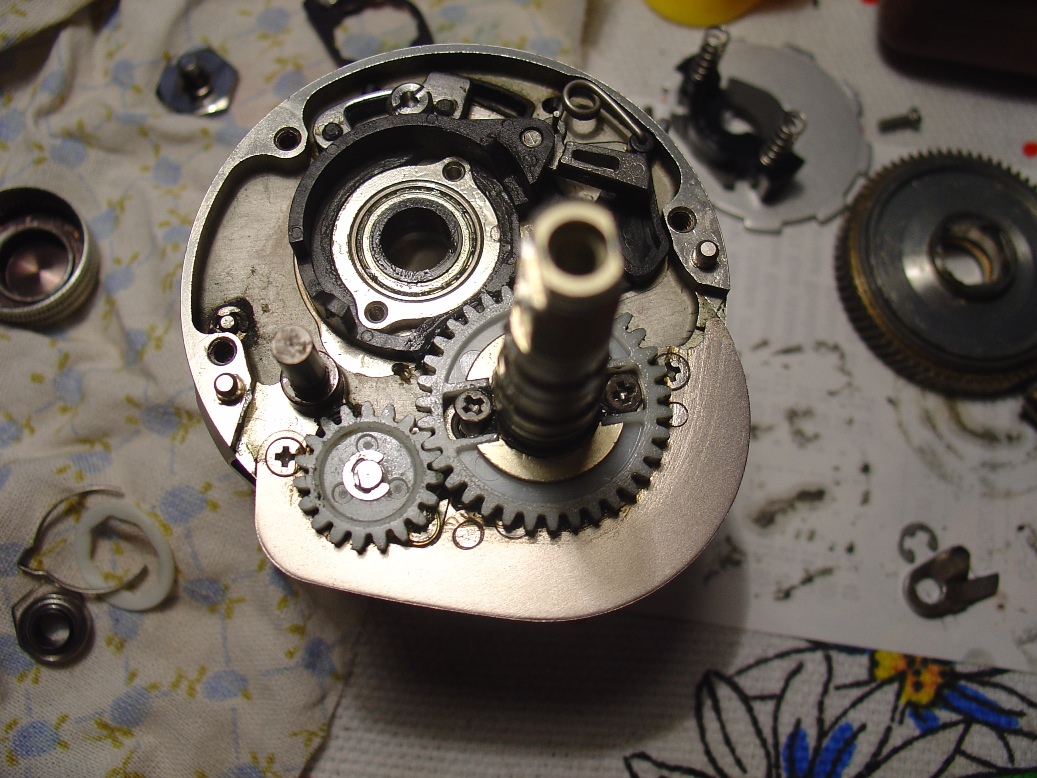

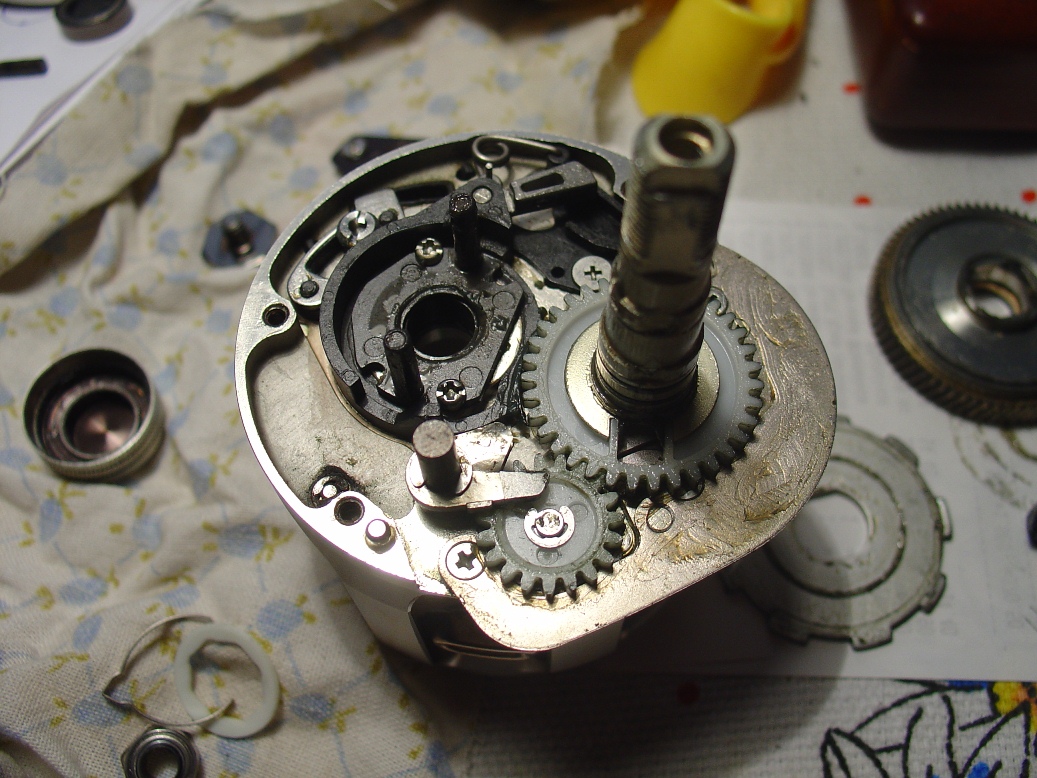

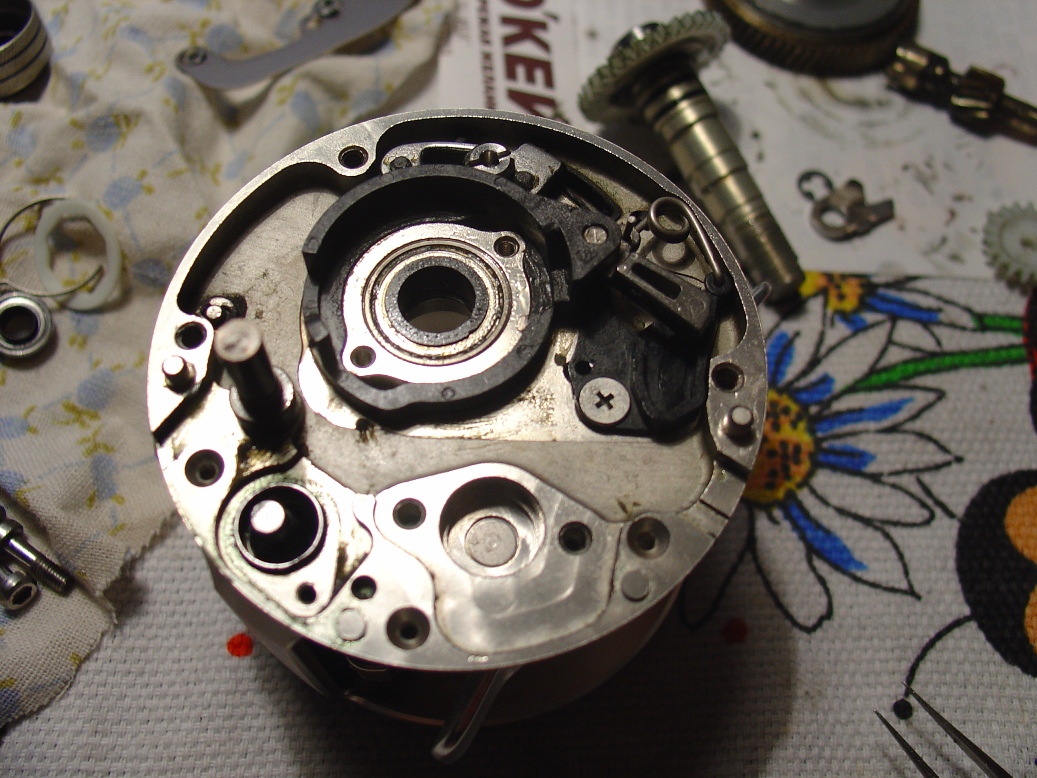

Ну вот, что мне было полезно - фотографировал как БЫЛО, чтобы потом поставить на место.
На фото где детали крупным планом мне важно было запомнить положение детали и её состояние.
Остальные узлы у меня сложностей не вызвали - там без вариантов, но следите за схемой!
Чуть-чуть "поприседал" при извлечении бегунка из бесконечника и с фиксирующими шайбами поаккуратне - они улетают



[Netleon]

Если кому будет любопытно, вот здесь в хорошем качестве фотографии, по разбору 1016 http://www.wat-the-fish.com/showthread. ... ga-1016-HL

Нужная ссылка.
Её бы позавчера
Обгонка всё-таки извлекается для ТО - увидеть бы как...
А зачем покрывать смазкой внутреннюю поверхность крышки и площадь между деталями?



[prank]

Станислав, вложения показываются в обратной последовательности по отношению к очередности из загрузки. Чтобы это исправить - достаточно пользоваться кнопкой "Вставить в текст сообщения", расположенной возле каждого загруженного файла. В результате получишь в сообщении фото в необходимой тебе последовательности. Пока имеешь возможность отредактировать..

...А зачем покрывать смазкой внутреннюю поверхность крышки и площадь между деталями?

Видимо автору это показалось красивым, вот и мажет все подряд. А по сути - к этому излишку больше мусора, который мог бы вымыться в процессе эксплуатации через дренаж, прилипнет.



[DmG]

А зачем покрывать смазкой внутреннюю поверхность крышки и площадь между деталями?

Судя по всему автор рыбачит на море-окияне, то есть в соленой воде, думаю что он защищает от коррозии внутреннюю часть корпуса. Для нас это не актуально.



[thedenis]

На skorpione xt 1501 шумные подшипники ( родные ) как исправить ?



[VitalijWood]

thedenis нужно писать подробнее...катушка новая или бу...мазал ли подшипники и чем..родные там или менялись и так далее..(это ж наверно не первые твои сообщения ...)



[novelxp]

Друзья простите что Вас дергаю дурными вопросами, но если не сложно....
расскажите куда закладывать густую смазку и куда жидкую
http://fish.shimano.com/media/fishing/S ... 796515.pdf

и как снять кнобы на ручке?



[prank]

На skorpione xt 1501 шумные подшипники ( родные ) как исправить ?

Если их работа устраивает, то зачем ? Шарикоподшипников, которые бесшумно работают на 12000 об/мин пока не встречал.



[thedenis]

Есть ещё вопросик ,можно ли померить безменом усилее на фрикцыоне ? И как его обслуживать . Катушка scorpion 1501 .



[prank]

Есть ещё вопросик ,можно ли померить безменом усилее на фрикцыоне ? И как его обслуживать . Катушка scorpion 1501 .

Безменом .. не пробовал. Но не вижу причин, делающих это невозможным.
Обслуживание простое - шайбы все снимаются, отмываются в обезжиривателе/бензине-галоше, ставятся обратно. Если необходимо добавить стабильности срабатывания фрикциона (плавности) за счет небольшого снижения максимального усилия - шайбы легко смазываются гризом для фрикционного тормоза мультов. "Легко" - гриз на пальцы, обтереть слегка о салфетку и "потоптать" пальцами шайбы.



[prank]

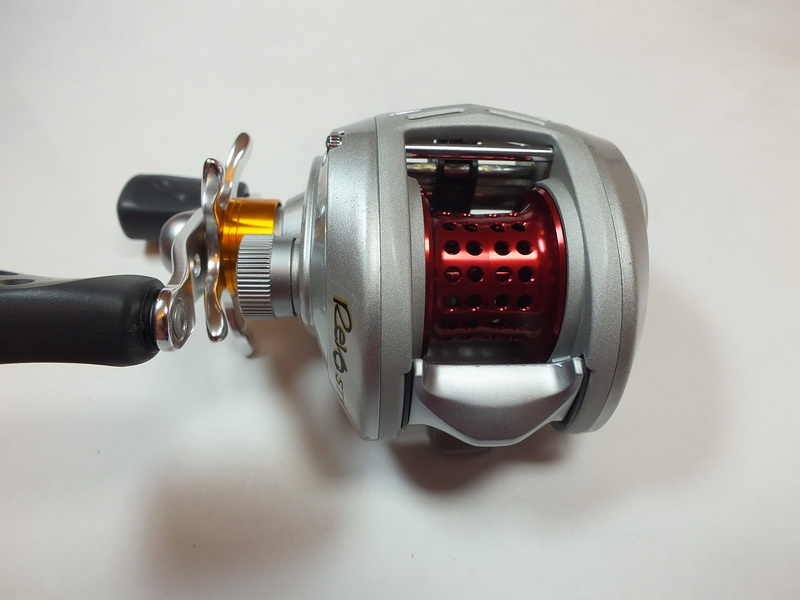

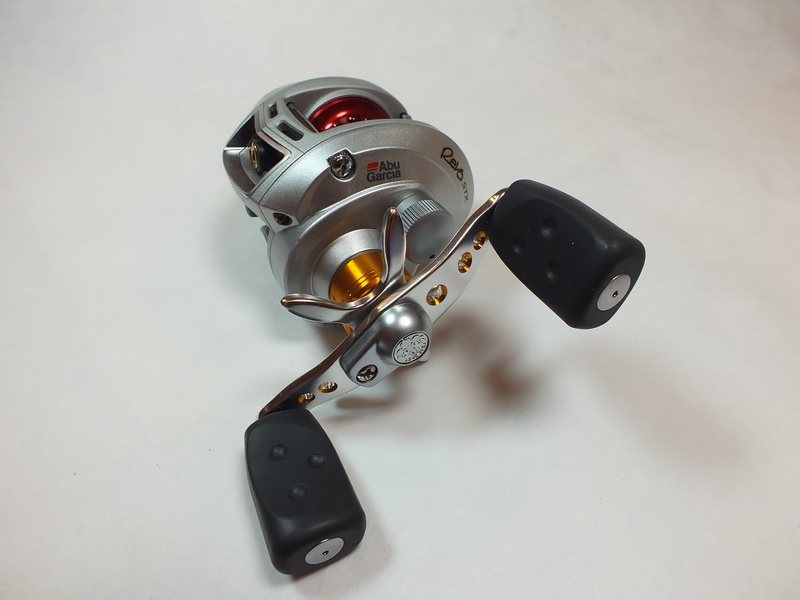

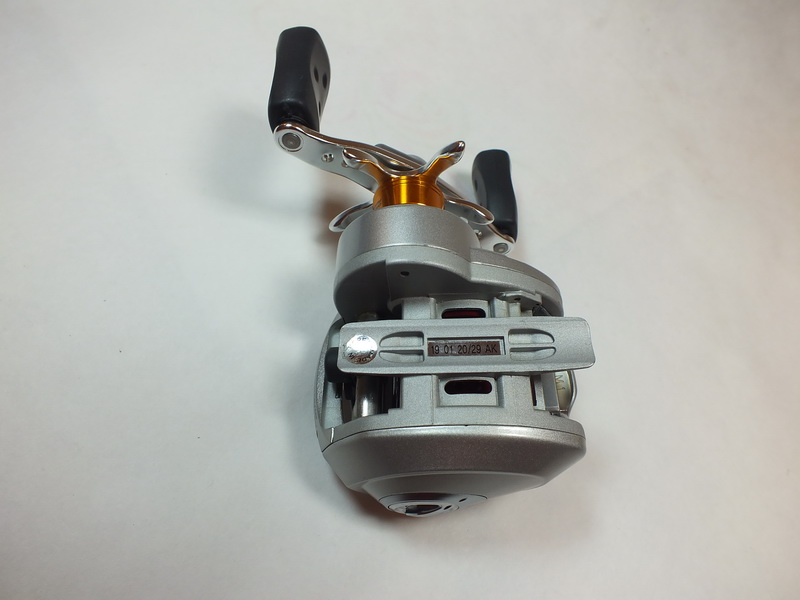

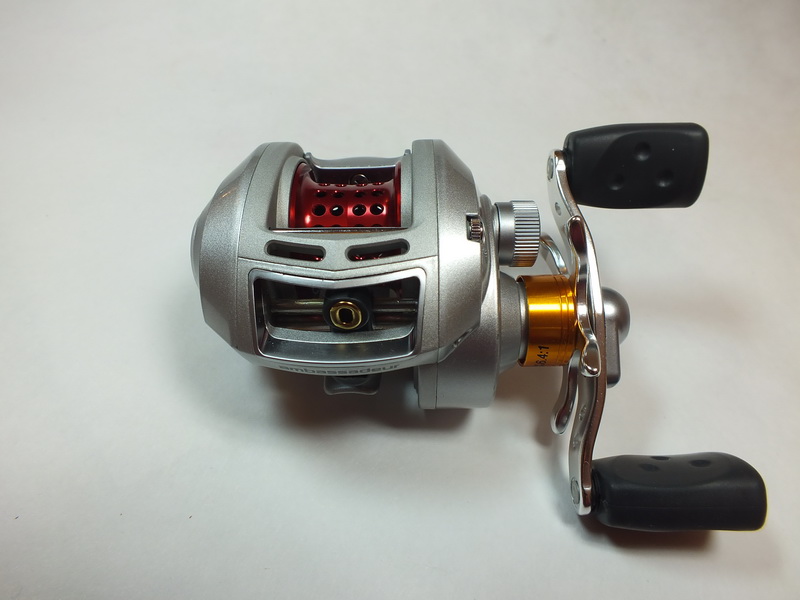

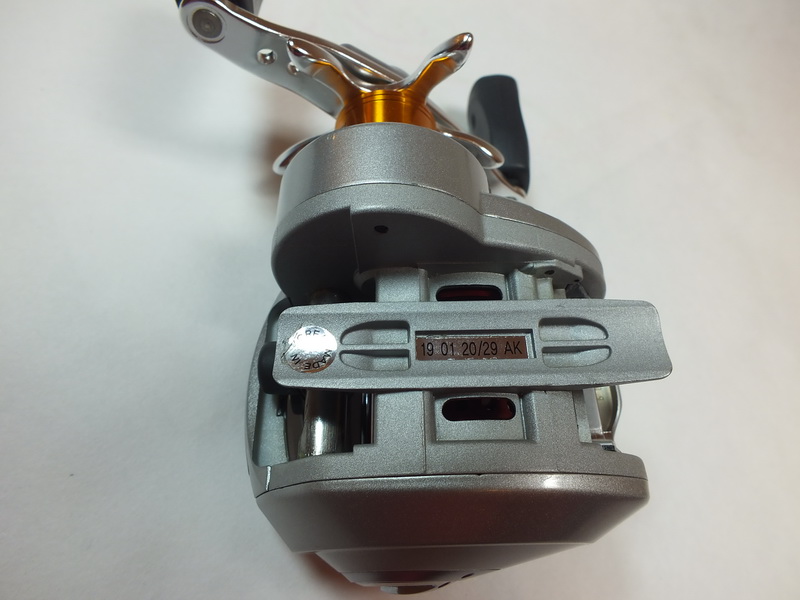

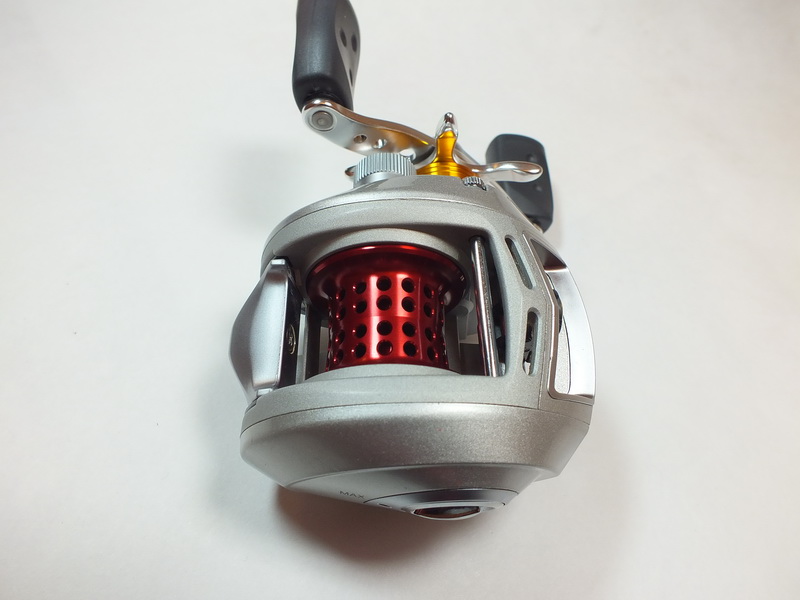

Revo STX gen2
Алексея62, заТОшенная (слава ультразвуковой ванночке!), с установленной шпулей ABU Garcia REVO IB shallow spool:
