Вот это дельная вещь! Еще если б пыльники приделать как в топовых моделях, так вообще цены не будет!


РЫБАНУТЫЙ

Старожил
Регистрация
09.12.2010
Сообщения
6 994
Местоположение
Новосибирск
HaZaR сказал(а):
Вот это дельная вещь! Еще если б пыльники приделать как в топовых моделях, так вообще цены не будет!
Открытой стороной можно внутрь ролика собирать. ;)


РЫБАНУТЫЙ

Старожил
Регистрация
09.12.2010
Сообщения
6 994
Местоположение
Новосибирск

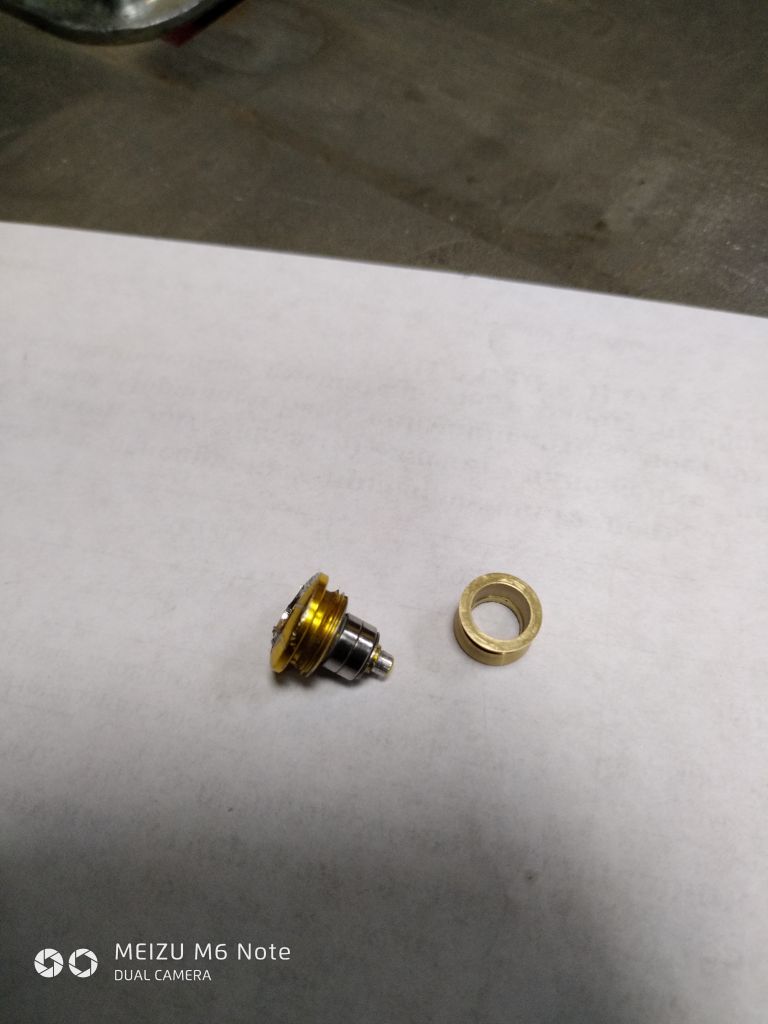

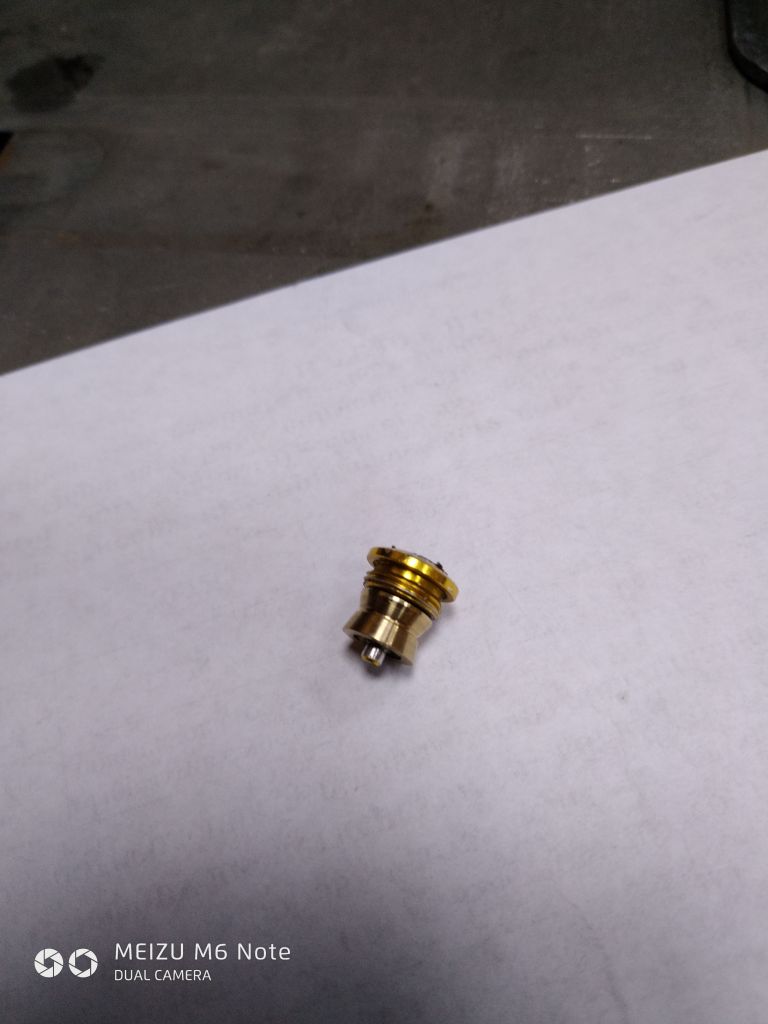

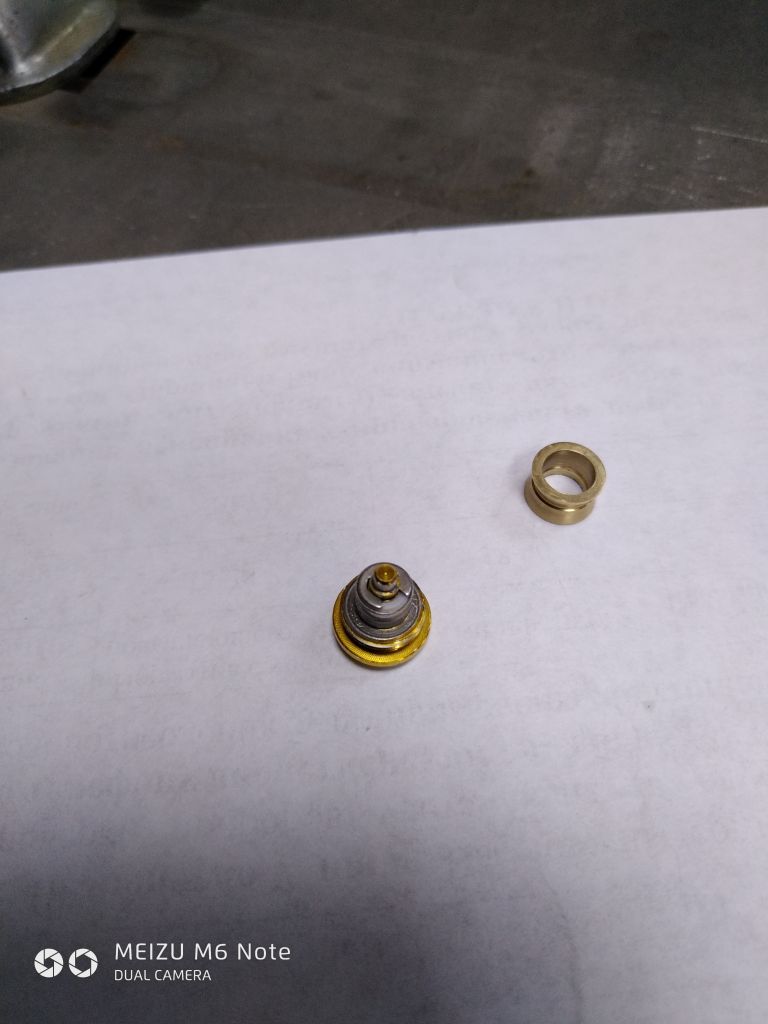

Стандартный узел ролика л/у Эксия,доработанный под 2 подшипника. :mrgreen:


Вложения

  • P80630-122834.jpg
    53.9 КБ · Просмотры: 1 586
  • P80630-122701.jpg
    62 КБ · Просмотры: 1 566
  • P80630-122729.jpg
    58.1 КБ · Просмотры: 1 585

соловей

Старожил
Регистрация
22.09.2012
Сообщения
1 422
Местоположение
Бердск.
РЫБАНУТЫЙ сказал(а):
Стандартный узел ролика л/у Эксия,доработанный под 2 подшипника. :mrgreen:
В пару Эксий без доработок установил в ролик лесоукладывателя два подшипника шириной 2мм., вместо одного стандартного 2.5мм., при этом удалив стопор и шайбу из конструкции, вроде неплохо получилось :) .


РЫБАНУТЫЙ

Старожил
Регистрация
09.12.2010
Сообщения
6 994
Местоположение
Новосибирск
соловей сказал(а):
В пару Эксий без доработок установил в ролик лесоукладывателя два подшипника шириной 2мм., вместо одного стандартного 2.5мм., при этом удалив стопор и шайбу из конструкции, вроде неплохо получилось :) .
Олег,ты невнимателен.
Стопор и левая дистанционная шайба на месте.Также добавил справа дистанционную шайбу.Фторопласт.
Просто проточил правую упорную полочку вглубь на 1,5 мм до D4 под посадку второго подшипника.
Приехали мелкие цанги из Китая-нужно было потестить. :mrgreen:


соловей

Старожил
Регистрация
22.09.2012
Сообщения
1 422
Местоположение
Бердск.
РЫБАНУТЫЙ сказал(а):
Олег,ты невнимателен.
Стопор и левая дистанционная шайба на месте.
Просто проточил правую упорную полочку вглубь
Яков, мысль твою сразу уловил, при наличии станков это так и делается, только я ничего не изменял, всунул два ШП 4*7*2 и выпустил на волю, крайний ШП не весь на оси сидит, типа болтается, но в сборе работает узел.


РЫБАНУТЫЙ

Старожил
Регистрация
09.12.2010
Сообщения
6 994
Местоположение
Новосибирск
соловей сказал(а):
при наличии станков это так и делается...
Да,ладно...Еще мастерство нужно... :mrgreen:
Твоя схема тоже будет работать,только нужно слева поставить шайбу в упор внутренней обоймы и левой щеки,и выдержать дистанционной фторопластовой шайбой левый технологический зазор между роликом и щекой.
Только все это уже старье) после выхода на рынок моих модернизированных роликов с внутренней упорной полкой. :mrgreen:


соловей

Старожил
Регистрация
22.09.2012
Сообщения
1 422
Местоположение
Бердск.
РЫБАНУТЫЙ сказал(а):
Только все это уже старье) после выхода на рынок моих модернизированных :mrgreen:
Может и старьё, если есть возможность что-либо сделать без применения доп.затрат - обязательно воспользуюсь, главное работоспособность и в моём случае претензий не было, а то что нет упорной полочки, так изначально не было, при своевременном ТО устанавливай новую фторопластовую шайбу справа и счастье продолжится :) .


Олег030503

Активный рыбак
Регистрация
27.05.2018
Сообщения
58
Добрый день! Подскажите у кого можно сделать то и ремонт катушки. Нашел контакт человека на сайте, но телефоны отключены... Заранее спасибо!


noook

Moderator
Команда форума
Регистрация
30.08.2016
Сообщения
392
Местоположение
Новосибирск
Олег030503 сказал(а):
Добрый день! Подскажите у кого можно сделать то и ремонт катушки. Нашел контакт человека на сайте, но телефоны отключены... Заранее спасибо!
я знаю минимум трёх дядек, кто в этом шарит (список без иерархии)
member39950.html
member12683.html
member21634.html


Sanya_Spin

Писатель-рыбак
Регистрация
10.03.2011
Сообщения
398
Местоположение
Новосибирск

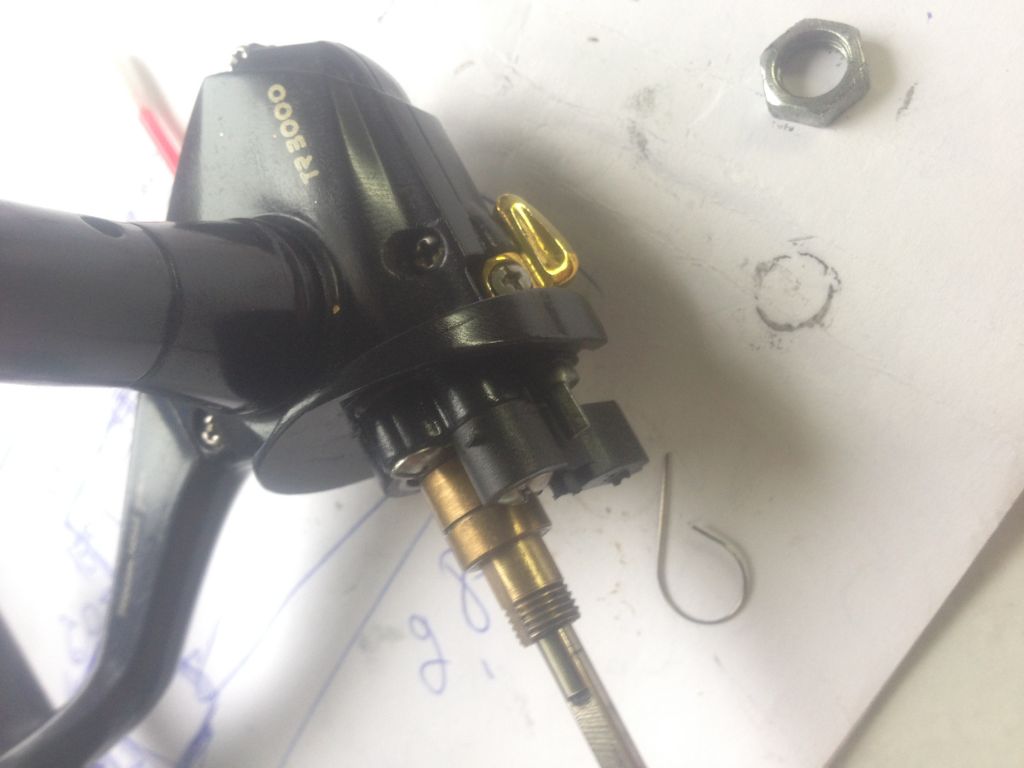

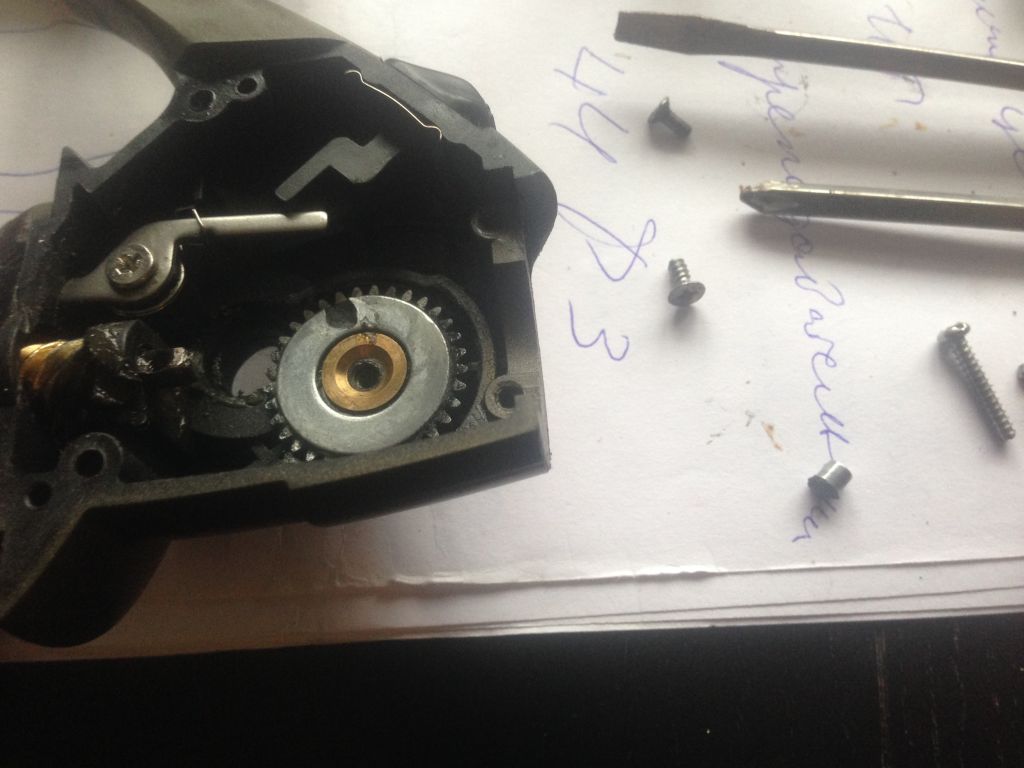

Есть катушка на фидер Salmo Dimond сломалась шестерня которая отвечает за возвратно поступательные движения штока. Как бодобрать или найти инет магазин с каталогом?
Вторая китай не стопорит обратный ход ... не пойму принцип и как вылечить ?


Вложения

  • IMG_3801.JPG
    74.2 КБ · Просмотры: 1 236
  • IMG_3808.JPG
    56.7 КБ · Просмотры: 1 229

соловей

Старожил
Регистрация
22.09.2012
Сообщения
1 422
Местоположение
Бердск.
Sanya_Spin сказал(а):
Salmo Dimond сломалась шестерня которая отвечает за возвратно поступательные движения штока.

Вторая китай не стопорит обратный ход ...
По первой катушке попробовать подобрать паразитную шестерню, по второй изготовить проволочную скобу и будет счастье), если не выбросишь, готов попробовать помочь в сентябре.


игорян768

Старожил
Регистрация
13.05.2016
Сообщения
1 526
Местоположение
Обь
на салмо похожие есть в закромах :D надо подбирать-но не факт

по второй - всегда бесила эта супер система :mrgreen: сейчас не вспомню конфигурацию пружины :oops:


L.S.N.

Активный рыбак
Регистрация
15.05.2015
Сообщения
52
Местоположение
г. Брест
Вопрос знатокам. Какова размера должна быть шайба между желтой шестерней и подшипником в шимановском х-шип?


Кудр

Писатель-рыбак
Регистрация
10.02.2016
Сообщения
464
Местоположение
Тула
Размер шайбы соответствует размеру внутреннего кольца ШП.
Размер ШП зависит от размера катушки.


L.S.N.

Активный рыбак
Регистрация
15.05.2015
Сообщения
52
Местоположение
г. Брест
Кудр сказал(а):
Размер шайбы соответствует размеру внутреннего кольца ШП.
Размер ШП зависит от размера катушки.
Это я и без тебя знаю. Толщина какая?


Дядя_

Писатель-рыбак
Регистрация
18.09.2012
Сообщения
137
Местоположение
Новосибирск
День добрый! Нужен специалист по ремонту риоби заубер. Отзовитесь!!! Может кто нибудь телефон к кому можно обратиться.


соловей

Старожил
Регистрация
22.09.2012
Сообщения
1 422
Местоположение
Бердск.
Дядя_ сказал(а):
День добрый! Нужен специалист по ремонту риоби заубер
Специалиста по ремонту Риоби искать не нужно, любой ТО-шник вам всё сделает, с зап.частями туго.
