[Miha]

Расскажите-подскажите, куда попала смазка в катушке, если при холодной погоде не работает тормоз обратного хода( срывается неожиданно)? При теплой погоде все хорошо..



[Tima]

Вы бы делом помогли, советников хватает.

Я понял ваше сообщение так, что не знаете как собрать фото вместе. Вы же, чуть ранее, просили помощи в размещении фотографий. Извиняюсь, если чем-то обидел. По ТО катушек не спец, тут не смогу помочь.



[соловей]

Расскажите-подскажите, куда попала смазка в катушке, если при холодной погоде не работает тормоз обратного хода( срывается неожиданно)? При теплой погоде все хорошо..

Смотря какая катушка у Вас. Обычно промывают обгонную муфту и смазывают маслом, но бывает выработка деталей или конструктивная недоработка, при которых так-же появляется срыв обратного хода.



[KATREN]

У нее виток раскрылся (поправь) и крышку с двумя саморезами накинь. А пружинка с фото 1 помоему должна подпружинивать шток переключения обгонки в верхней части.

А две детали из металла желтого цвета и вторую пружину куда деть?



[KATREN]

Я понял ваше сообщение так, что не знаете как собрать фото вместе. Вы же, чуть ранее, просили помощи в размещении фотографий. Извиняюсь, если чем-то обидел. По ТО катушек не спец, тут не смогу помочь.

Извините.



[NLE]

А две детали из металла желтого цвета и вторую пружину куда деть?

Dragonы не "потрошил", не подскажу, думаю должны стоять и подпружинивать шток переключения обгонки в его верхней части.



[creofun]

Товарищи, а инфа есть какая по Daiwa Revros MX 1003?
Вообще ищу PART NUMBER шестерни №13 PINION GEAR.
Сломалась она. А на моей схеме, которая шла к катушке только и написано №13 пинион геар и всё и никакого парт намбера для заказа запчасти.

Также ищу информацию касательно как прокачать катушку и параметры подшипников этих - может быть не обязательно с Японии их тащить - зная параметры подшипники можно купить местные...



[NLE]

А две детали из металла желтого цвета и вторую пружину куда деть?

Пластина с двумя отверстиями закрывает каретку с ножом и втулкой (фото 3,4 ...), вторая видимо то же из этого узла.



[KATREN]

Всем привет. Сегодня собрал, смазал катушку, но при вращении ручки шток на котором шпуля не двигается. В чем могут быть причины? Спасибо.



[Tabib]

Всем привет. Сегодня собрал, смазал катушку, но при вращении ручки шток на котором шпуля не двигается. В чем могут быть причины? Спасибо.

Если это та катушка с бесконечником, фотки которой в постах выше, тогда ты не попал ножом каретки в паз бесконечника. Или шестерню прИвода бесконечника забыл поставить.
Видео о порядке сборки таких катушек можно посмотреть тут на примере Симановских катушек :
http://profisher.com.ua/forum/viewtopic.php?f=31&t=537
http://profisher.com.ua/forum/viewtopic.php?f=32&t=691
http://profisher.com.ua/forum/viewtopic ... 2d4a2b486e



[KATREN]

На тех фото две желтые детали оказались частями от другой катушки.



[KATREN]

Можете на моих фотографиях показать, что я не так поставил?



[KATREN]

Я шпулю снял, шток ходит взад, вперед с большой амплитудой.



[Tabib]

Можете на моих фотографиях показать, что я не так поставил?

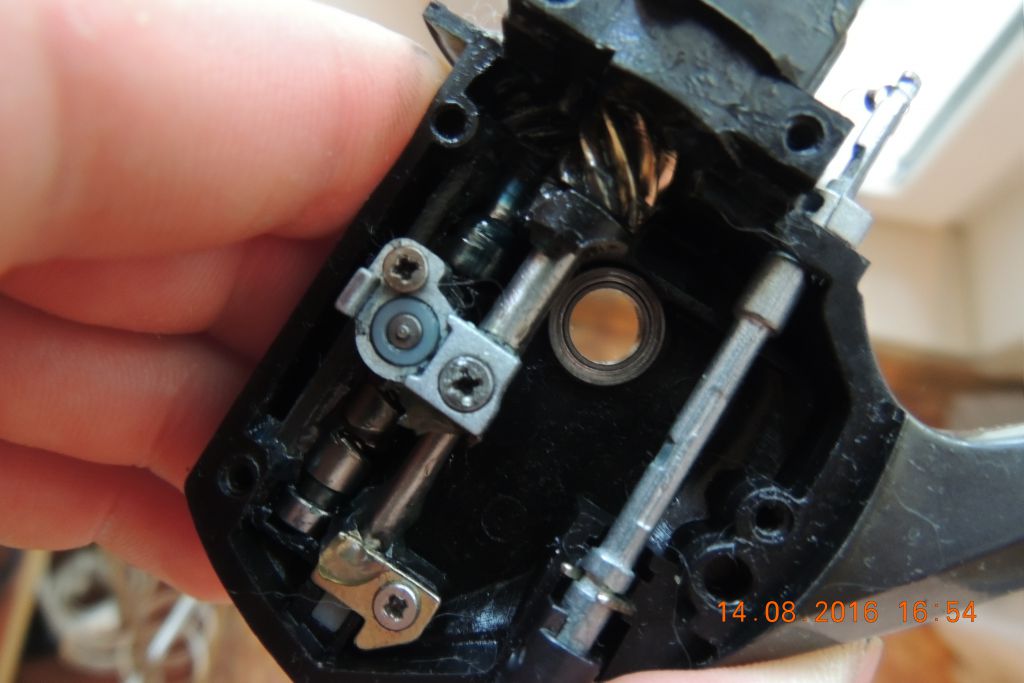

Вот на этой фотке рабочий узел каретки не закрыт маленькой пластинкой (крышкой) которая должна удерживать нож каретки в пазу бесконечника.



[Tabib]

Я шпулю снял, шток ходит взад, вперед с большой амплитудой.

Это подтверждает диагноз. Нож каретки не попал в паз бесконечника, или выскакивает из него за счёт отсутствия удерживающей пластинки (крышки) каретки.



[KATREN]

Понял вас. А если я потерял крышку, как быть?



[Tabib]

Понял вас. А если я потерял крышку, как быть?

Можно попытаться вырезать новую. Это деталь несложная, плоская стальная пластинка с отверстем под болтик. Судя по фото - он там один её держать должен. Материалом может послужить , например, пружина от старого будильника. Толщиной где-то с полмиллиметра или тоньше. Но не жесть от консервной банки - она слишком мягкая.
Можно попробовать использовать стальную клипсу (широкую) от старой авторучки. То, чем ручка к карману цепляется.
Или из старого механического будильника или часов какая-нибудь плоская железячка может подойти.
Только с подгонкой по месту придётся повозится. Надфилёчками, понемножку, с множественными примерками по месту. Дремелем, конечно быстрее получится.



[KATREN]

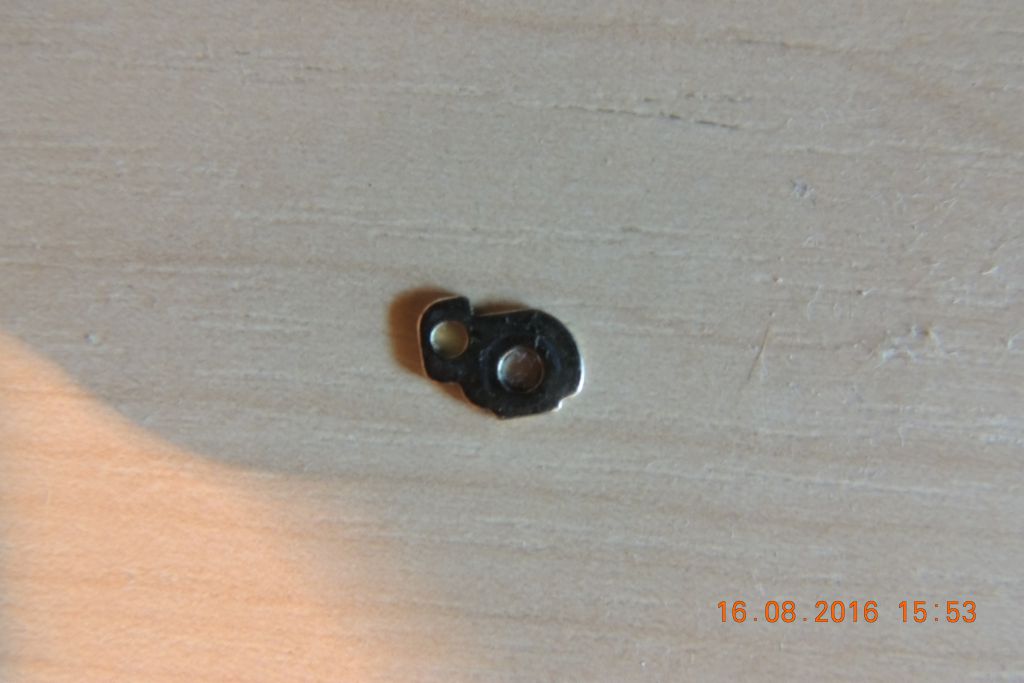

Она!!?



[Tabib]

Ещё раз пересмотрел Ваши фотки.

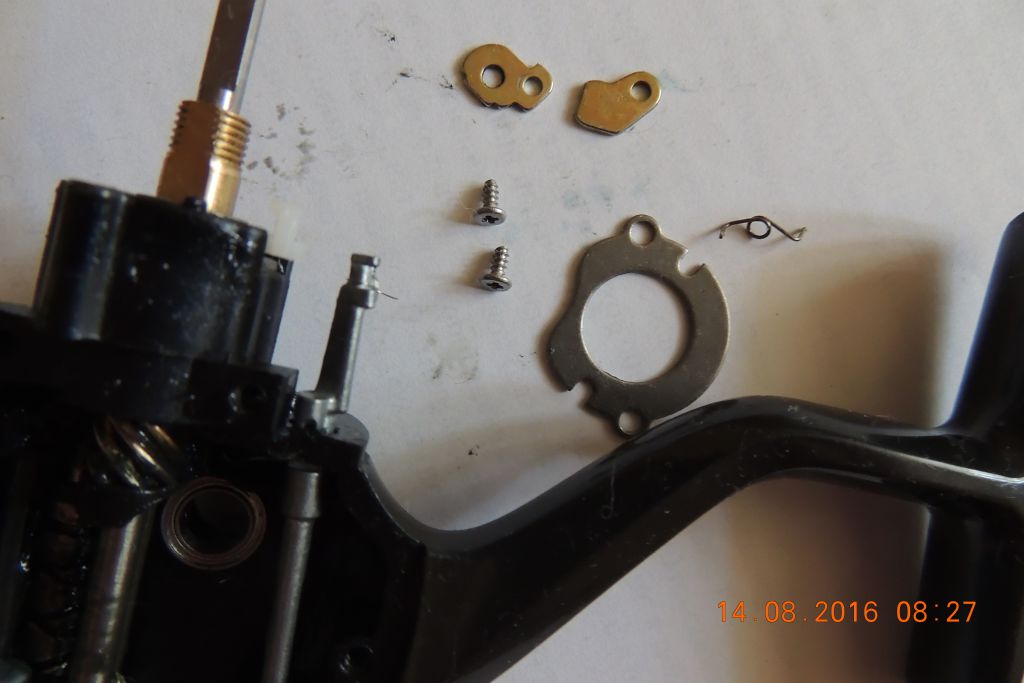

Похоже, что правая жёлтенькая деталька на этой фотке - это и есть утерянная крышечка. По крайней мере по форме очень похожа.



[Tabib]

Она!!?

Нет, другая
