Prank расскажи пожалуйста ,как ты делаешь шайбы из фторопласта .
Хреновый из меня сказочник, чтобы рассказывать.
А вот показать.. Пуркуа бы и не па :

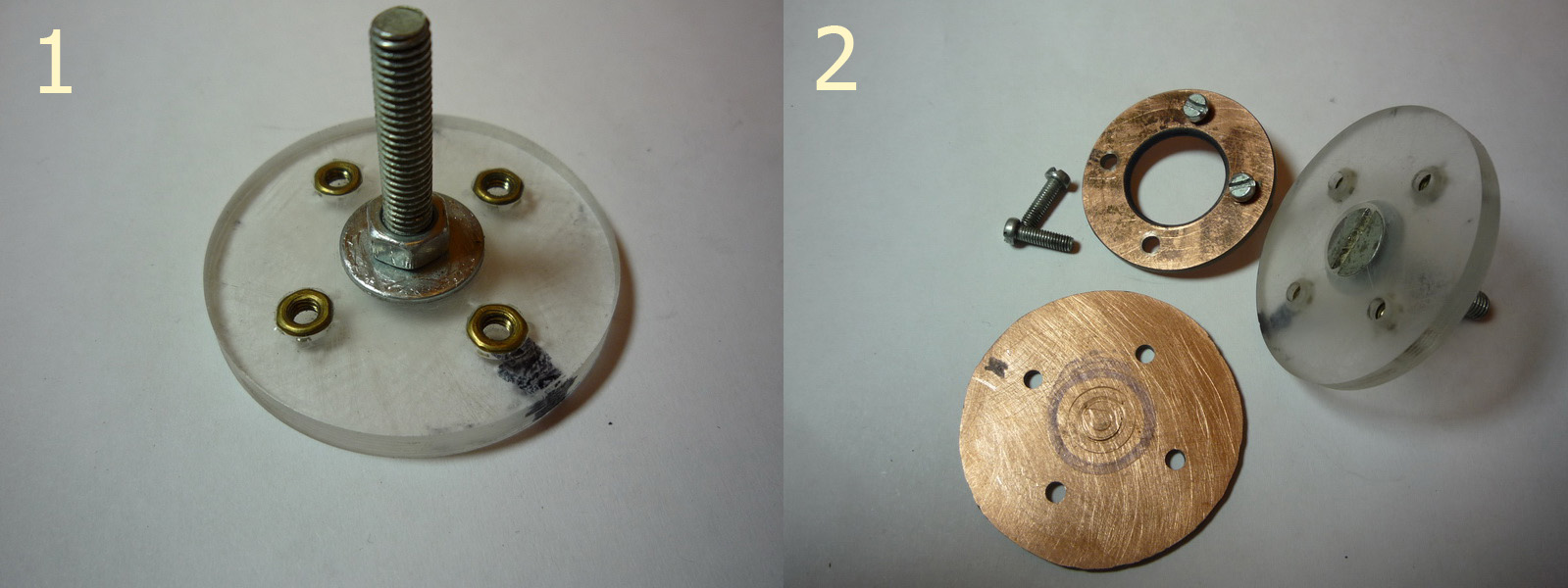

На рис. 1 и 2 приспособление, позволяющее зажимать квадратик листового материала перпендикулярно оси вращения дрели, состоящее из (рис. 2): опорный диск с гайками из оргстекла с осью - винтом под зажим в патроне дрели (справа), опорный диск, служащий для опоры материала - квадратика и закрывающий шлиц головки оси-винта (снизу), прижимное кольцо с 4 винтами М3, которое зажимает материал-квадратик неподвижно относительно опорных дисков (вверху).

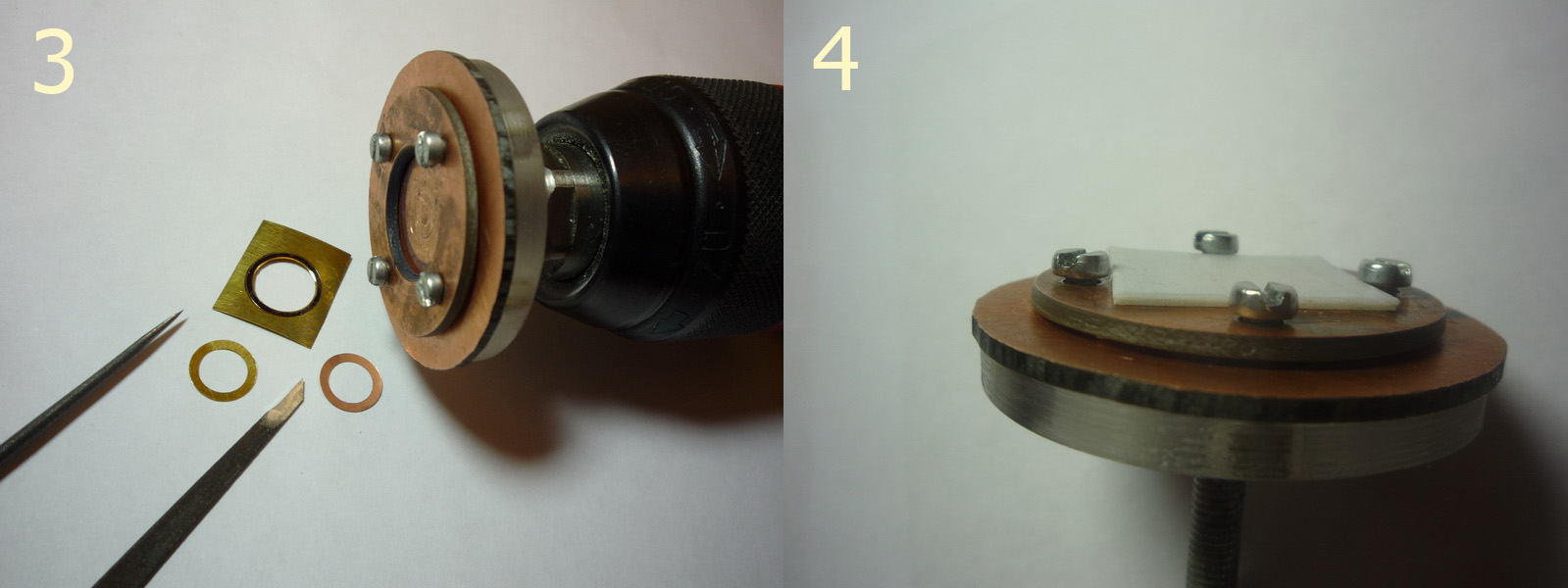

На рис 3 приспособление в собранном виде, рядом пример исходного материала - квадратика, пример выточенных шайб и пример 2-х резцов из надфилей. На рис. 4 - пример заготовки квадратика - материала из фторопласта, который просто лежит сверху прижимного кольца, для того чтобы показать, каков должен быть размер (сторона этого квадратика). Когда заготовка вырезана, 1 винт М3 выкручивается полностью, 3 остальных выкручивается для создания зазора между опорным диском и прижимным кольцом, достаточным, чтобы засунуть в него заготовку. После размещения заготовки квадратика - весь пакет затягивается 4 винтами М3.

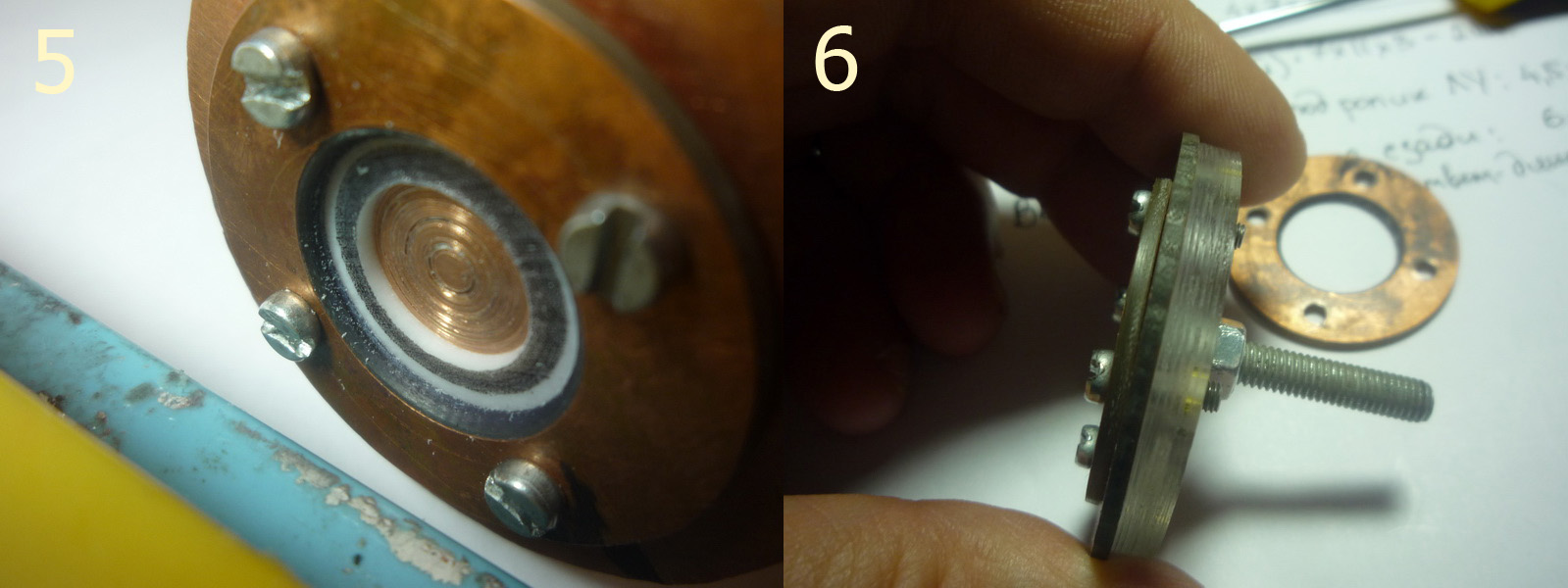

На рис. 5 Приспособление в работе, зажато в дрели и уже резцом вырезан внутренний диаметр будущей шайбы, а также надрезан будущий наружный диаметр. Рис 6 - собранный пакет. Так как на этой фотке заготовка из тонкой фольги, зазора между прижимным кольцом и опорным диском практически не видно.

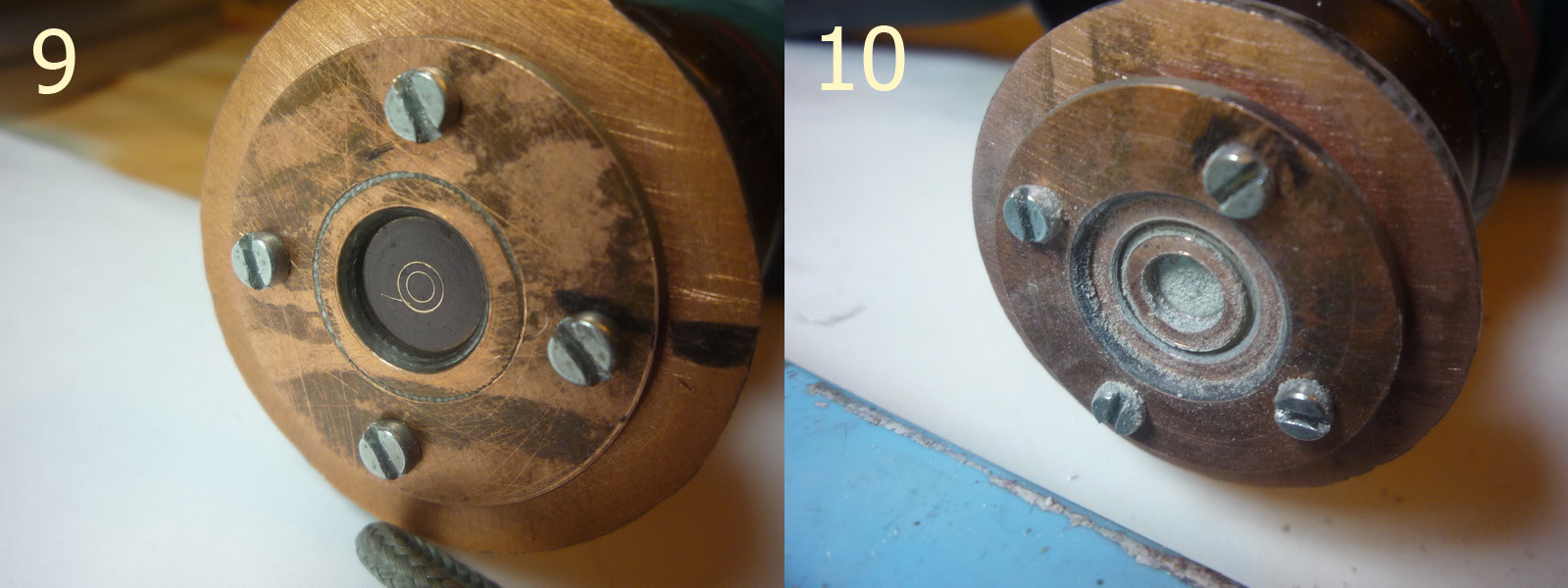

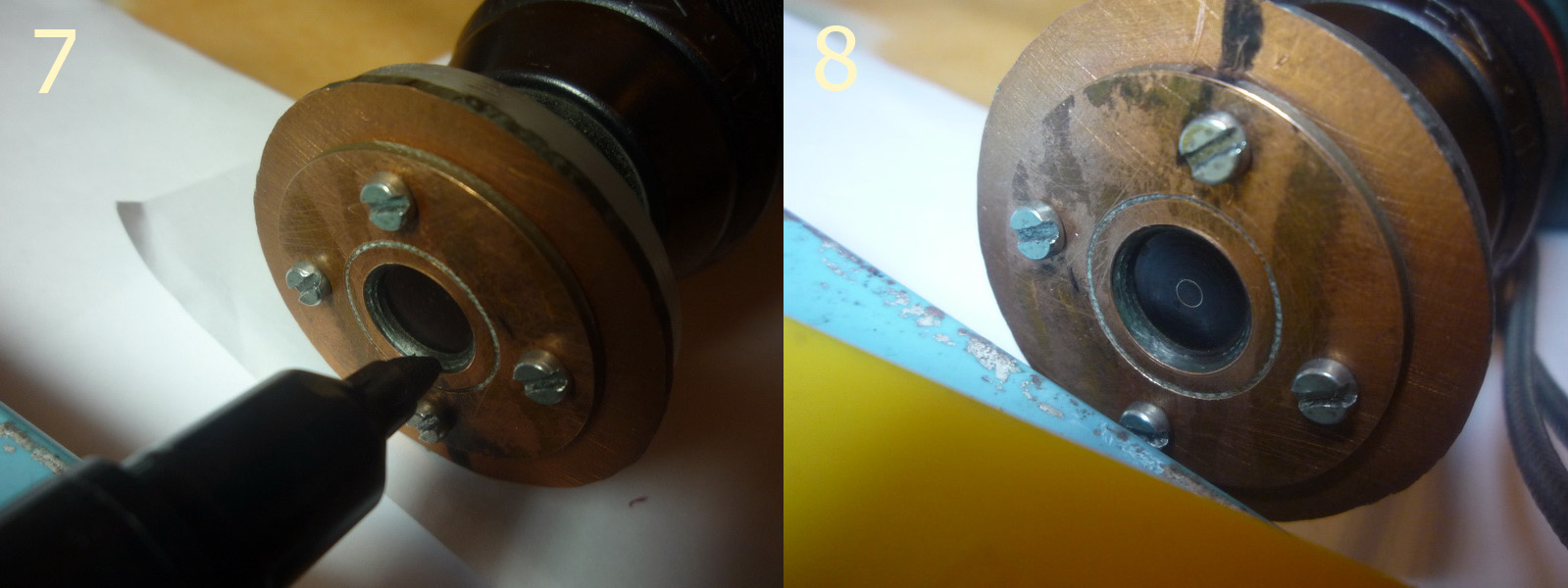

На рис.7 показано, как для удобства зажатая заготовка красится маркером, чтобы было хорошо видно разметку диаметров будущей шайбы. Рис.8 - размечен внутренний диаметр шайбы.
Рис.9 - размечен наружный диаметр шайбы. На рис.10 показано, что в качестве заготовки можно использовать не только тонкие листы материалов, но и толстые. На данной фотке в стадии обработки точится шайба из квадратика - заготовки, изготовленной из листового фольгированного текстолита.

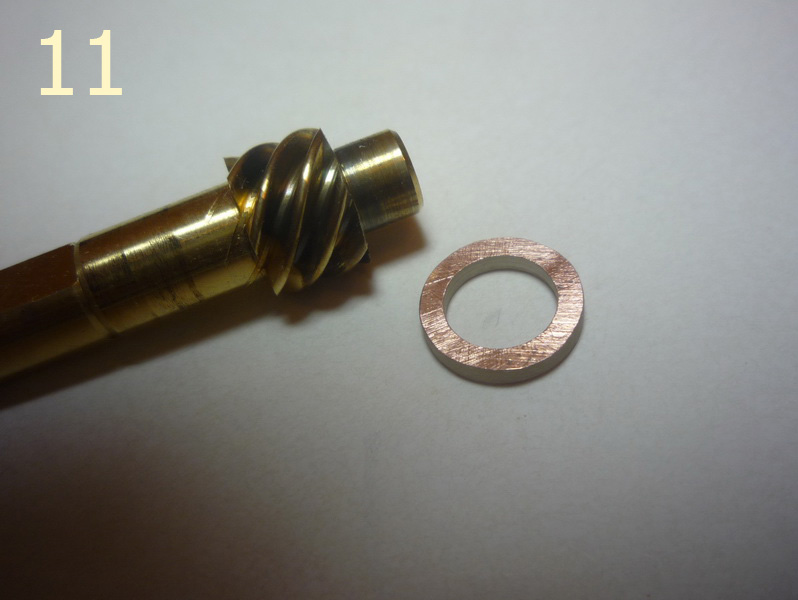

Здесь показана готовая толстенькая текстолитовая шайба.
Дополню, что при обработке резцом требуется суппорт, на который опирается резец. В качестве суппорта использую подходящий по высоте деревянный брусок.
ПыСы: на фотографиях разные заготовки и вытачивание разных шайб.
