SailPiter сказал(а):
какие были идеи крепить баллон? крепить баллон планирую ремнями, через попарные скобы,
я планировал делать баллон только в носовой секции над бортом до соединения со средней секцией(средняя и задняя секции без баллона), чтобы на ходу при сильной волне не заливало нос; крепить баллон собирался ремнями с быстросъемными застежками сверху на плоскую деревянную планку, шириной до 10-15см; планка намертво была бы привинчена к кромке борта
примерно так:

бросил эту затею (а это было в начале 90-х) - т.к. было гиморно делать прорезиненую ткань, да и искать необходимые материалы было сложно... ну и время было еще то - семья, росли ребятишки, надо было деньги зарабатывать :roll:

SailPiter сказал(а):
надеюсь что баллон придаст лучшую всхожесть на волну корпусу, находясь именно на якоре или в дрейфе.
во время не сильного волнения на якоре при навешенном моторе часто наблюдаю легкий шлепок по рецессору снизу, но почти никогда он не бывает залит водой, даже втроём.
ну что на это сказать... значит у вас волна более покатая, везет вам... :) а у нас волны очень "злые" - короткие и высокие = долбят лодку как хороший боксер грушу, даже когда стоишь на якоре - может легко захлестнуть! :shock: легких шлепков получаем уже при легком бризе...

SailPiter сказал(а):
баллон должен висеть вдоль борта, но над самой водой,тем самым не мешая выходу на глисс.
Все-таки посчитай высоту борта над водой при нормальной загрузке - мне кажется, что диаметр баллона будет тонковат ;) и в результате может получится подобие "шланга" :lol: - и чем он тебе поможет?

SailPiter сказал(а):
как вставить картинку прямо в коммент?
это просто: в режиме редактирования кликаешь сразу над окном редактора на кнопку "Img" - в тексте появляется вот такая штука [ img][/img ]
посередине между квадратными скобками вставляешь ссылку на сайт, где у тебя хранятся фото , например я вставил твое фото с нашего сайта с адресом
[ img]https://www.fishingsib.ru/files/gallery/37030.jpg [/img ]


АндреЙизПитера

Бывалый рыбак
Регистрация
26.10.2011
Сообщения
25
Местоположение
Санкт-Петербург
Баллоны не должны тянуть за собой воду.
На Днепре давно ведут работы с этой идеей.

если интересно вот их форум:http://fishing.kiev.ua/vb3/showthread.php?t=1710&page=9
а мне надо пообщаться с Колей Ларисой в личке.


Саныч55

Новичок
Регистрация
24.11.2011
Сообщения
23
Местоположение
СПБ
tvn сказал(а):
я планировал делать баллон только в носовой секции над бортом

А может проще закрыть нос таким тентом?


Вложения

  • нос.jpg
    178.8 КБ · Просмотры: 3 392

tvn

Старожил
Регистрация
04.04.2005
Сообщения
1 249
Местоположение
Новосибирск
Саныч55 сказал(а):
А может проще закрыть нос таким тентом?
да - этот вариант удачный и имеет право быть ;)
но я еще преследовал задачу повысить плавучесть в случае непредвиденного затопления :shock:


коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

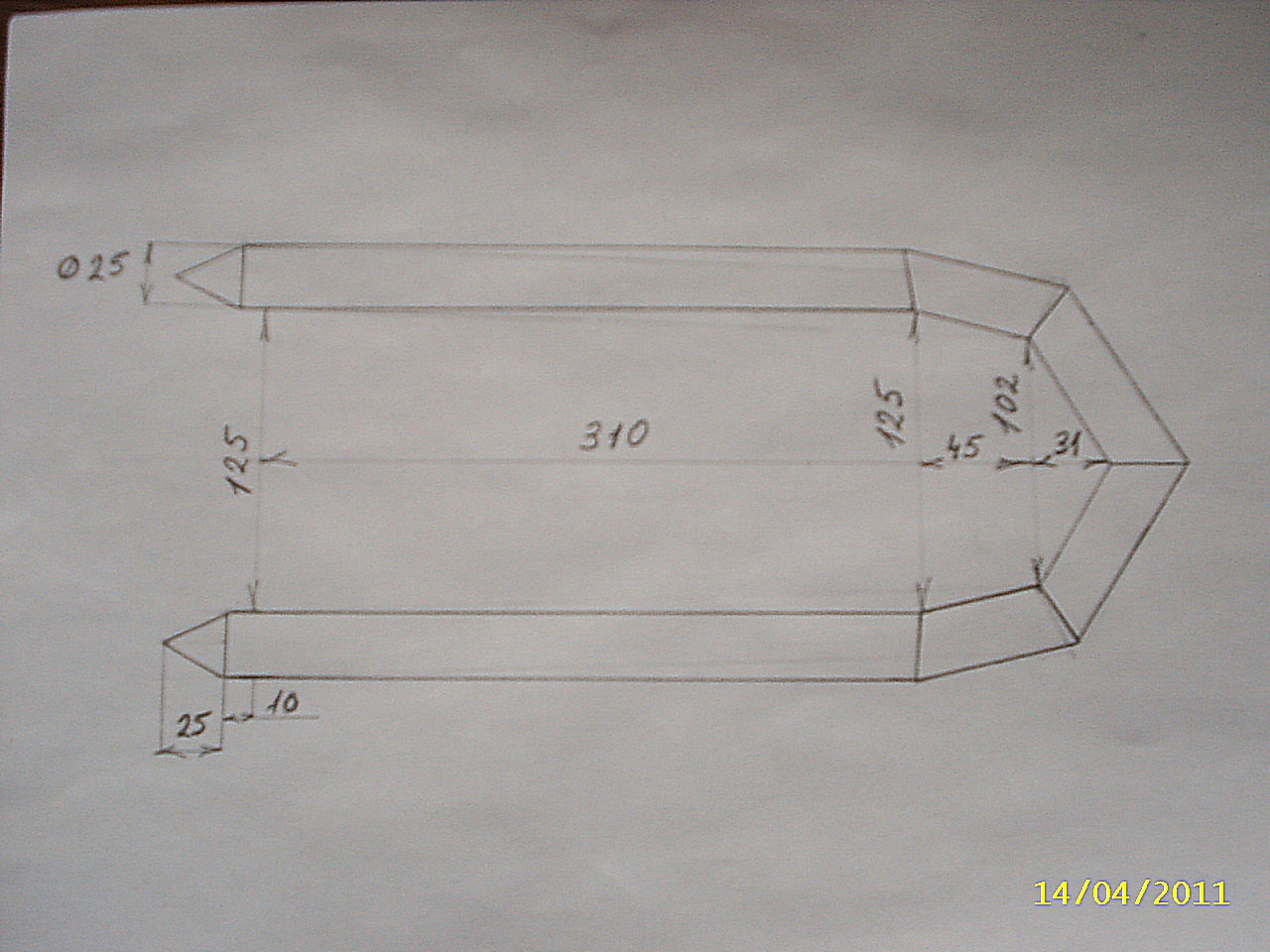

Вложения

  • баллон 1.JPG
    баллон 1.JPG
    328.9 КБ · Просмотры: 3 380

tvn

Старожил
Регистрация
04.04.2005
Сообщения
1 249
Местоположение
Новосибирск
Уважаемые Коля-Лариса и SailPiter!
Может быть вам уточняющие и дополняющие чертежи/эскизы/рисунки отправлять друг другу по электронной почте? Дело в том, что галерея "засоряется" подобными изображениями...

Ранее я доброжелательно описал SailPiter процедуру вставки картинок в саму ветку форума, в тело сообщения... :roll:
Но он почему то продолжает вставлять свои картинки в фотогалерею :twisted:


коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск
Новогодние праздники закончились. Мы отважно взялись за дело :D

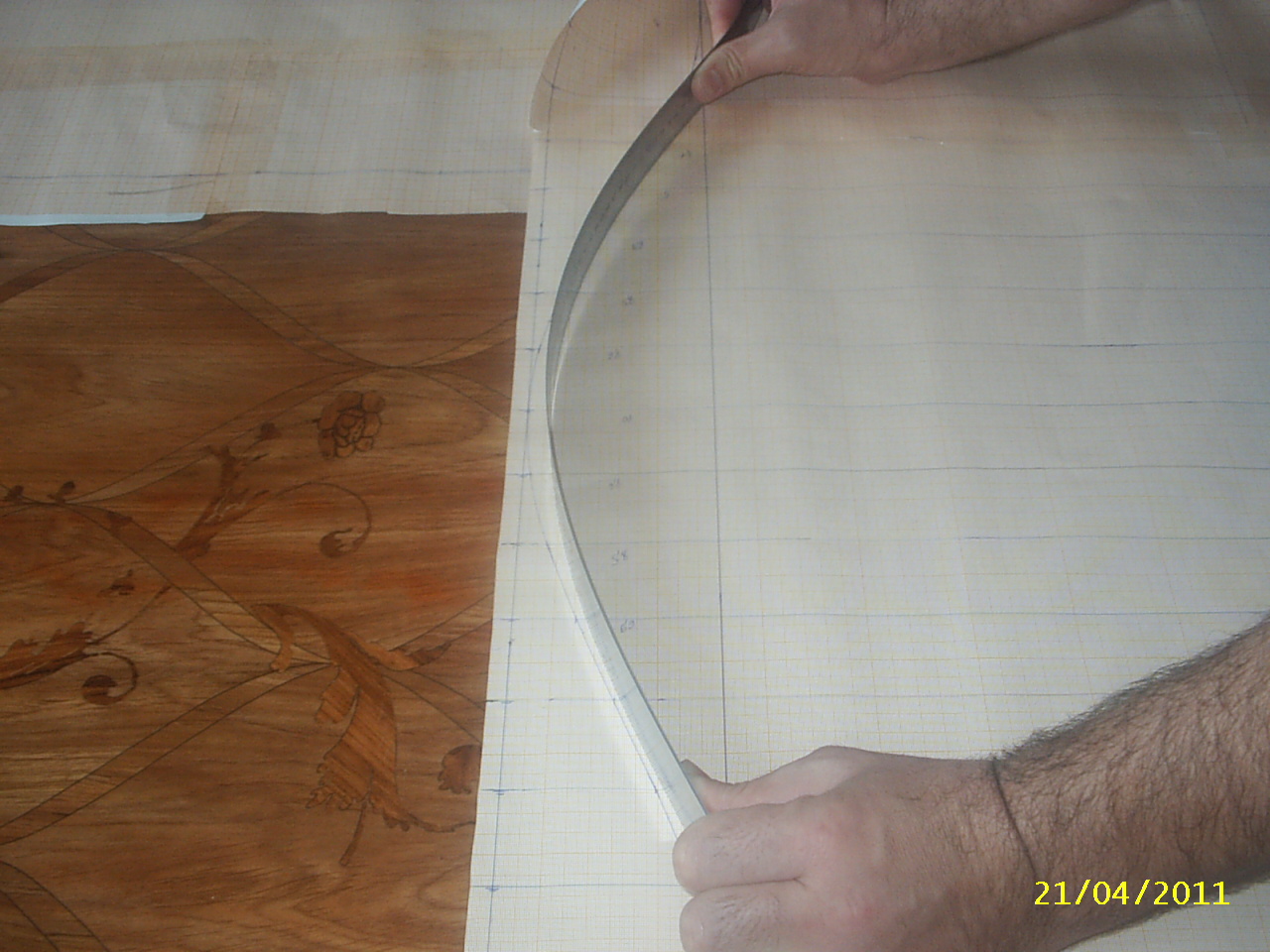

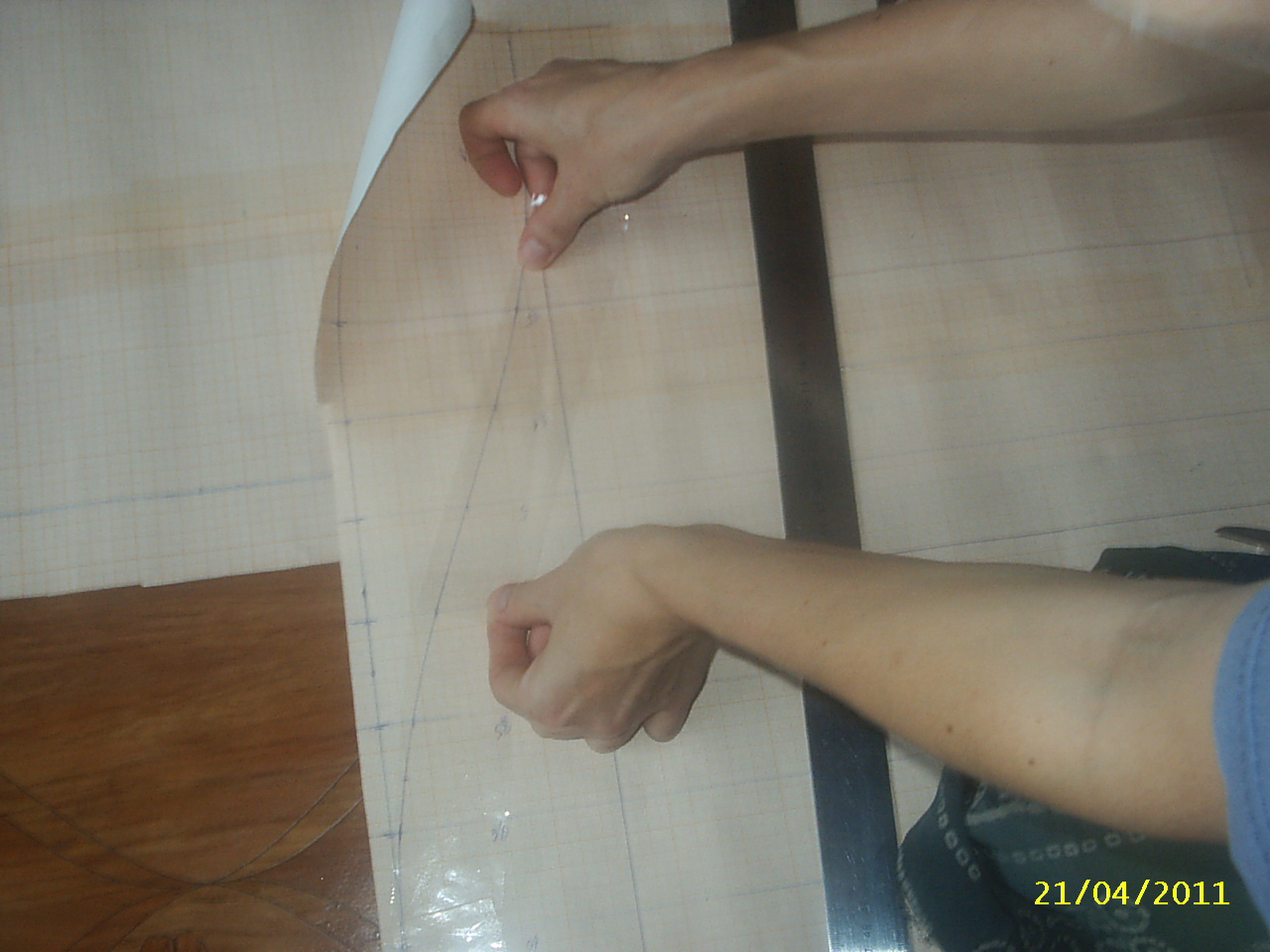

Составили чертеж и изготовили лекала.


Вложения

  • лекала.JPG
    337.8 КБ · Просмотры: 3 378
  • лекала-2.JPG
    307.5 КБ · Просмотры: 3 313

коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

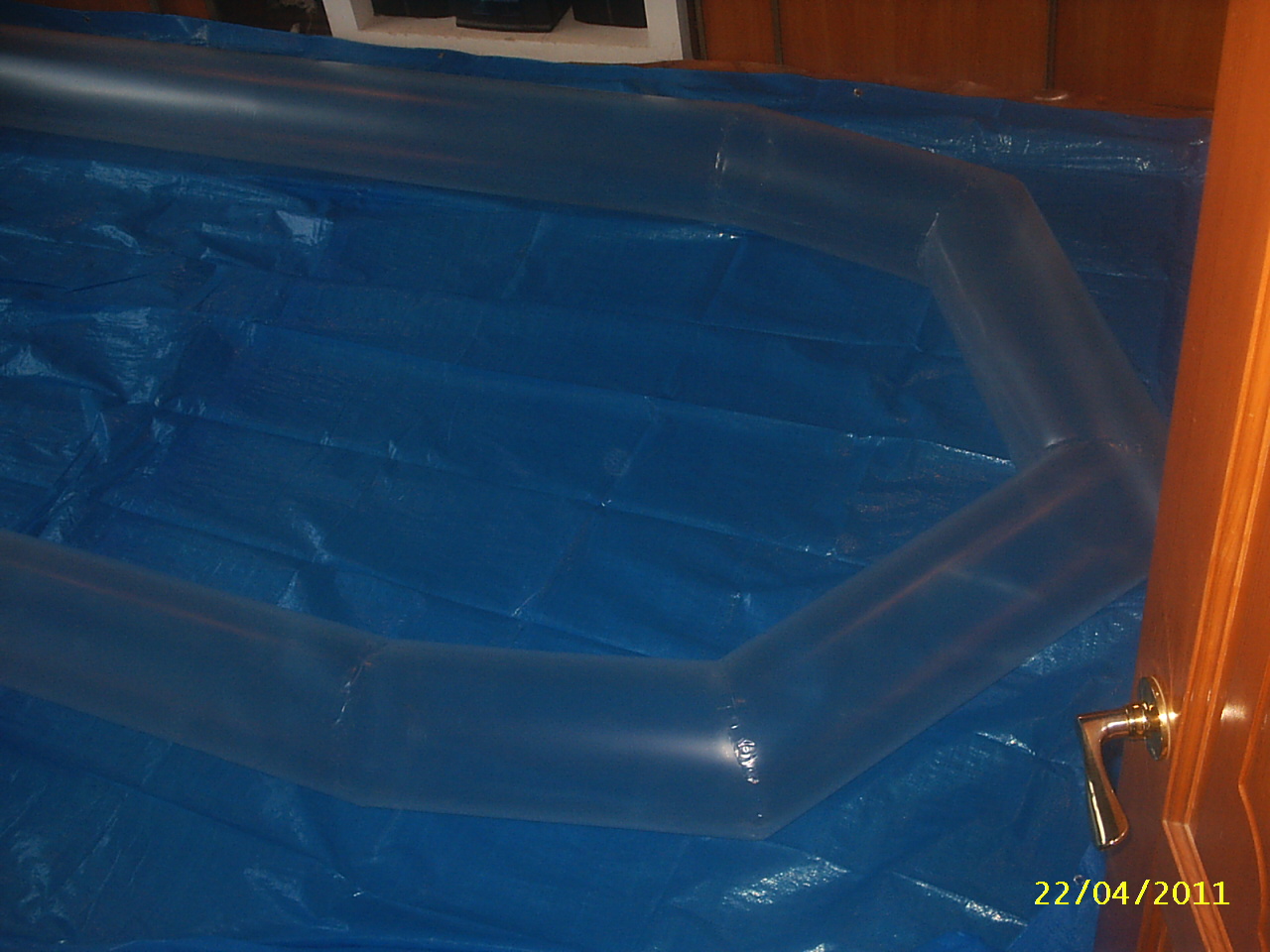

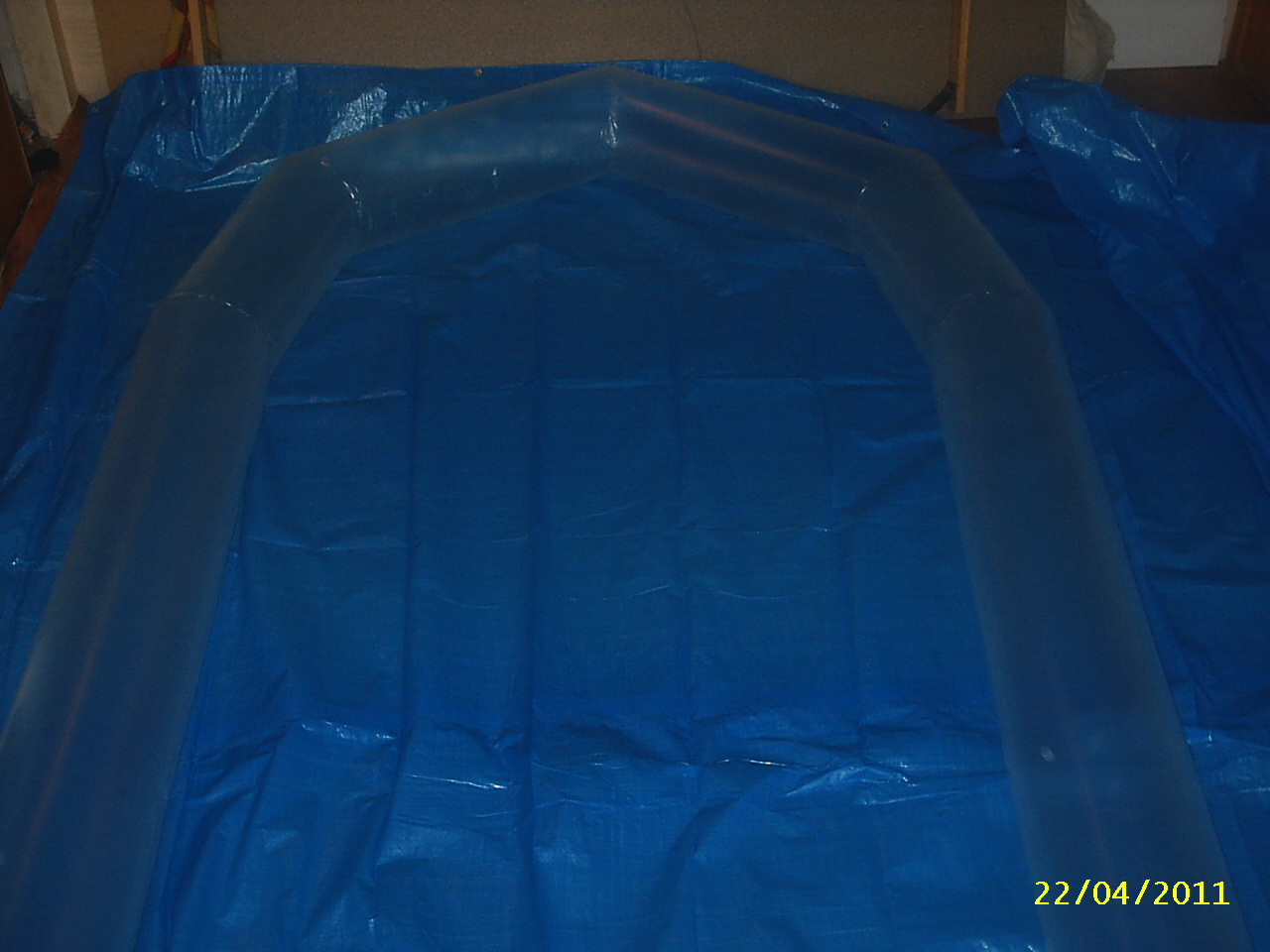

Изготовили модель в полный размер из целлофана.


Вложения

  • модель.JPG
    296.9 КБ · Просмотры: 3 360
  • модель-2.JPG
    322.3 КБ · Просмотры: 3 326

коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск
Приступили к разметке и раскрою ПВХ.
Используеться ткань Мирасол 850гр.м.кв. (серая)
Клей Бостик Виникол 1520


коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

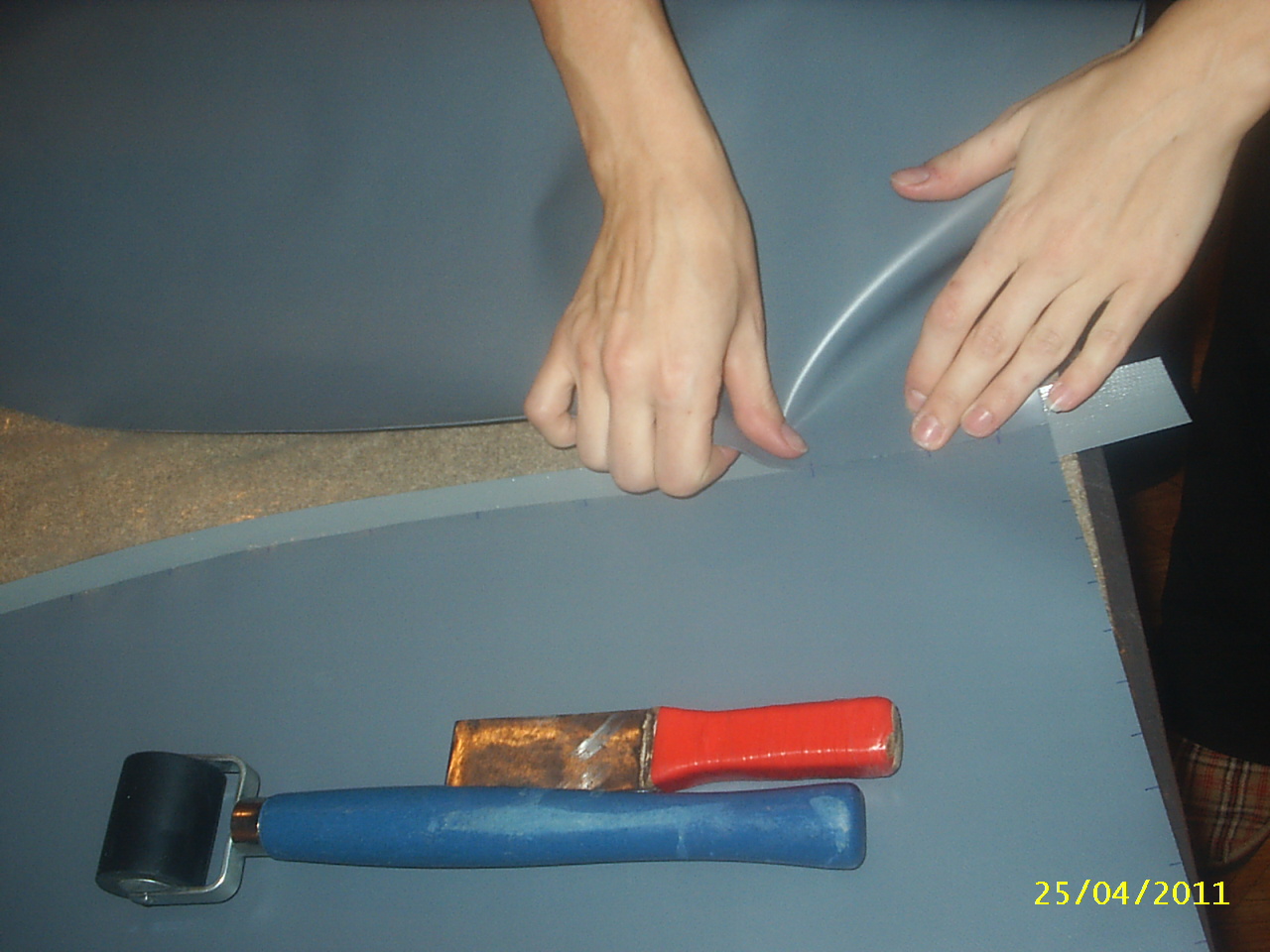

Раскроенный ПВХ обклеиваеться торцевой тесьмой.


Вложения

  • Тесьма.JPG
    355.3 КБ · Просмотры: 3 305

коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

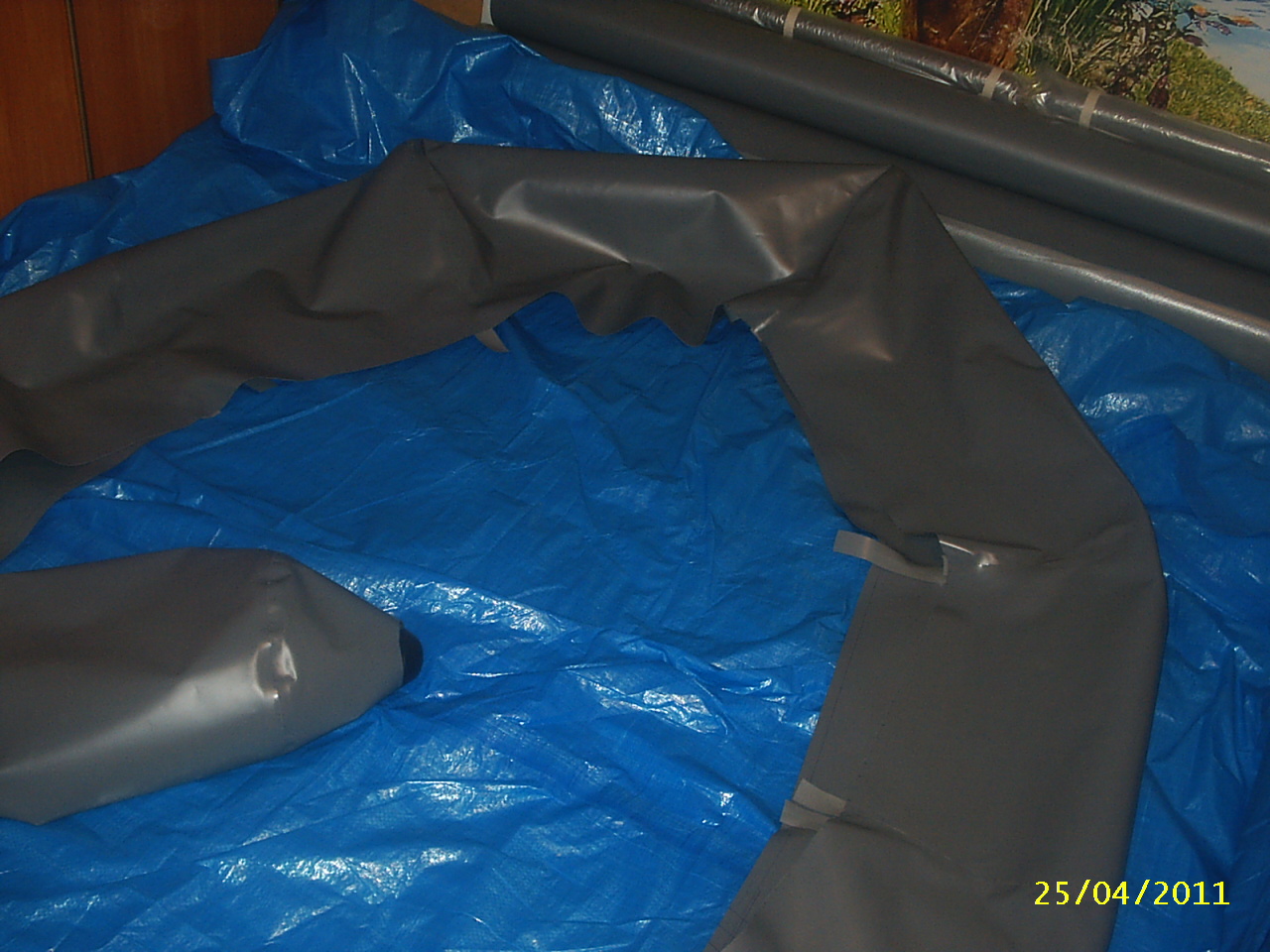

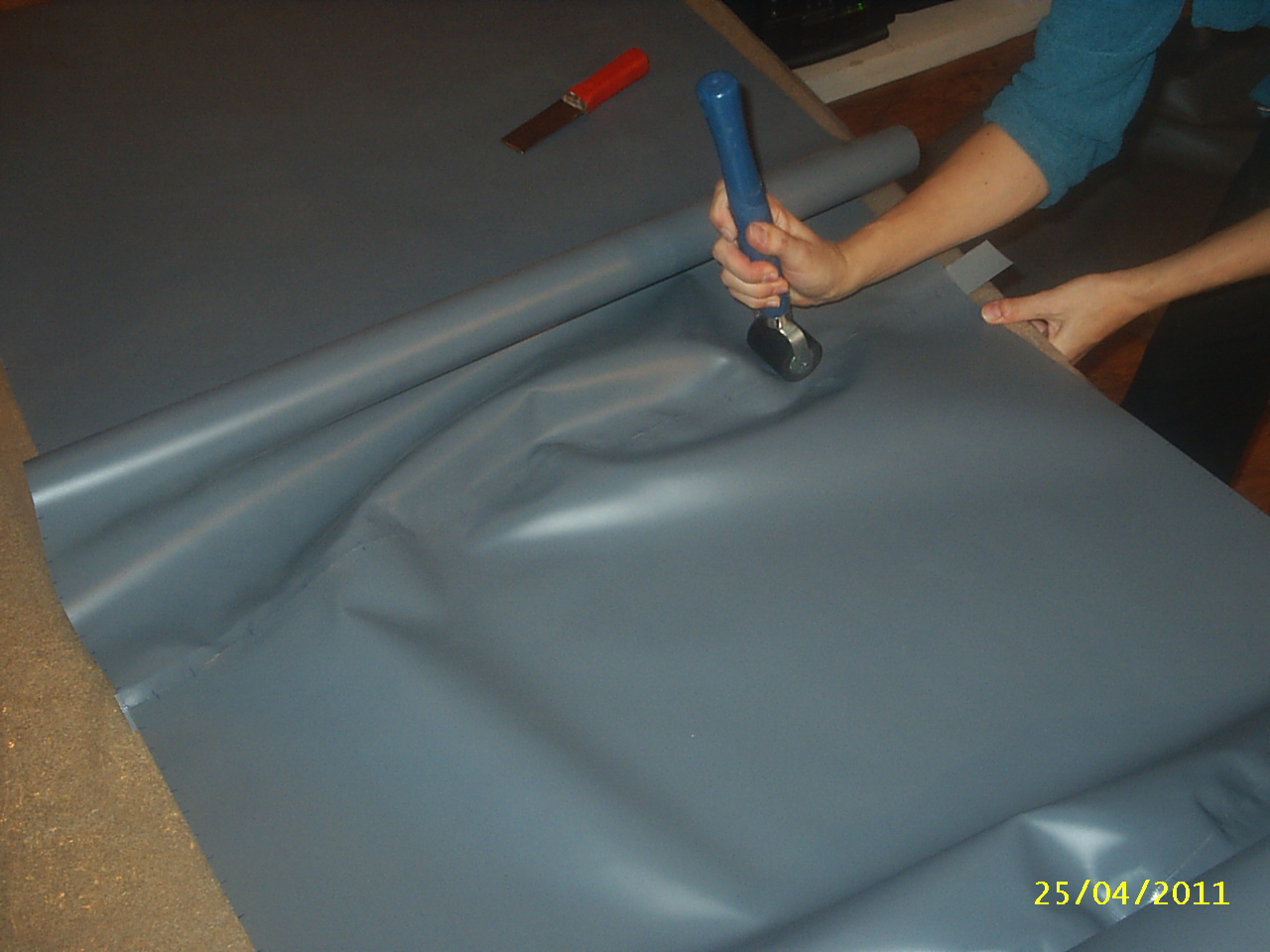

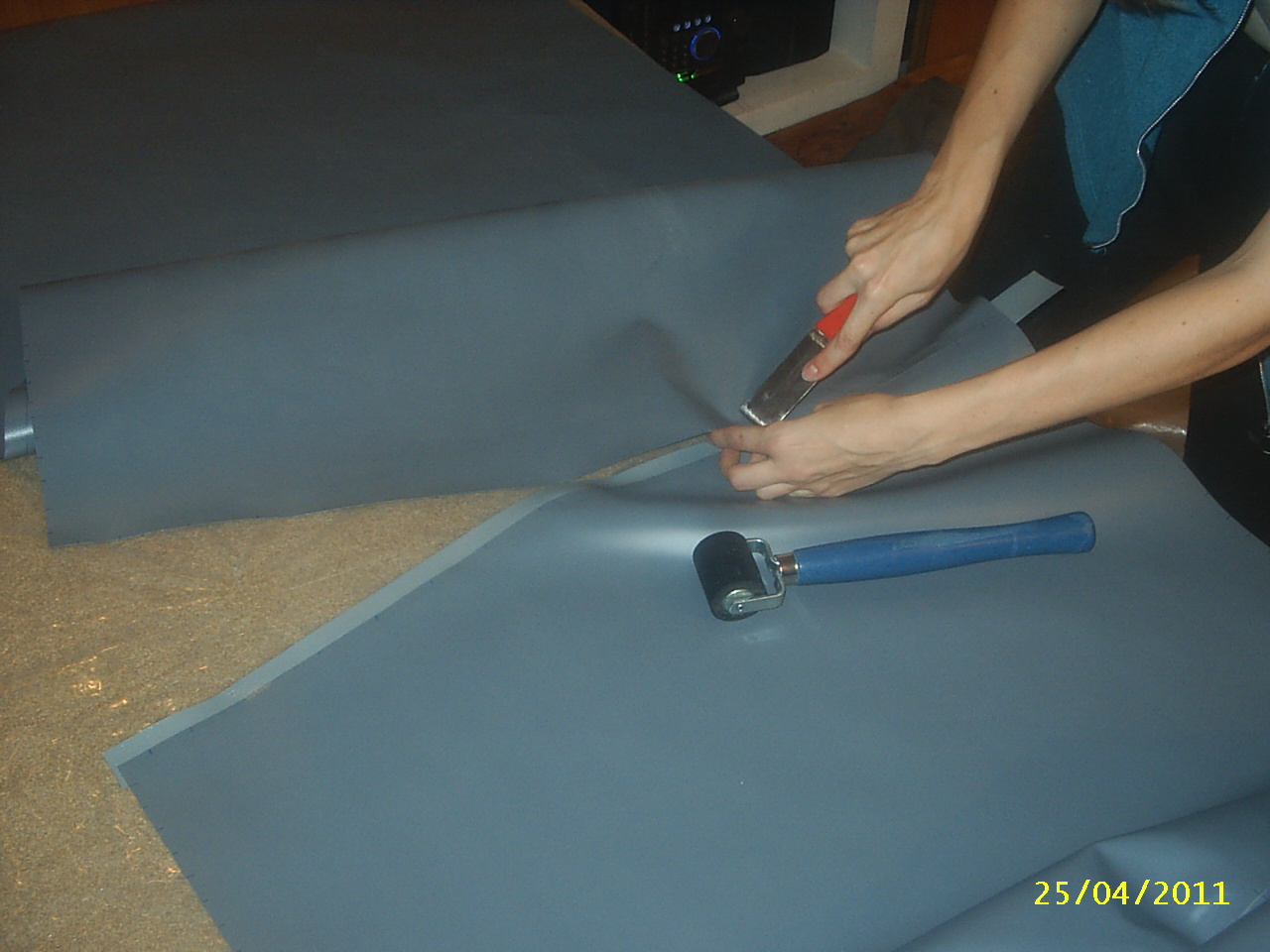

Затем детали стыкуються друг с другом.


Вложения

  • склейка.JPG
    307.4 КБ · Просмотры: 3 440
  • склейка-2.JPG
    311.2 КБ · Просмотры: 3 397
  • склейка-3.JPG
    303.4 КБ · Просмотры: 3 451

коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

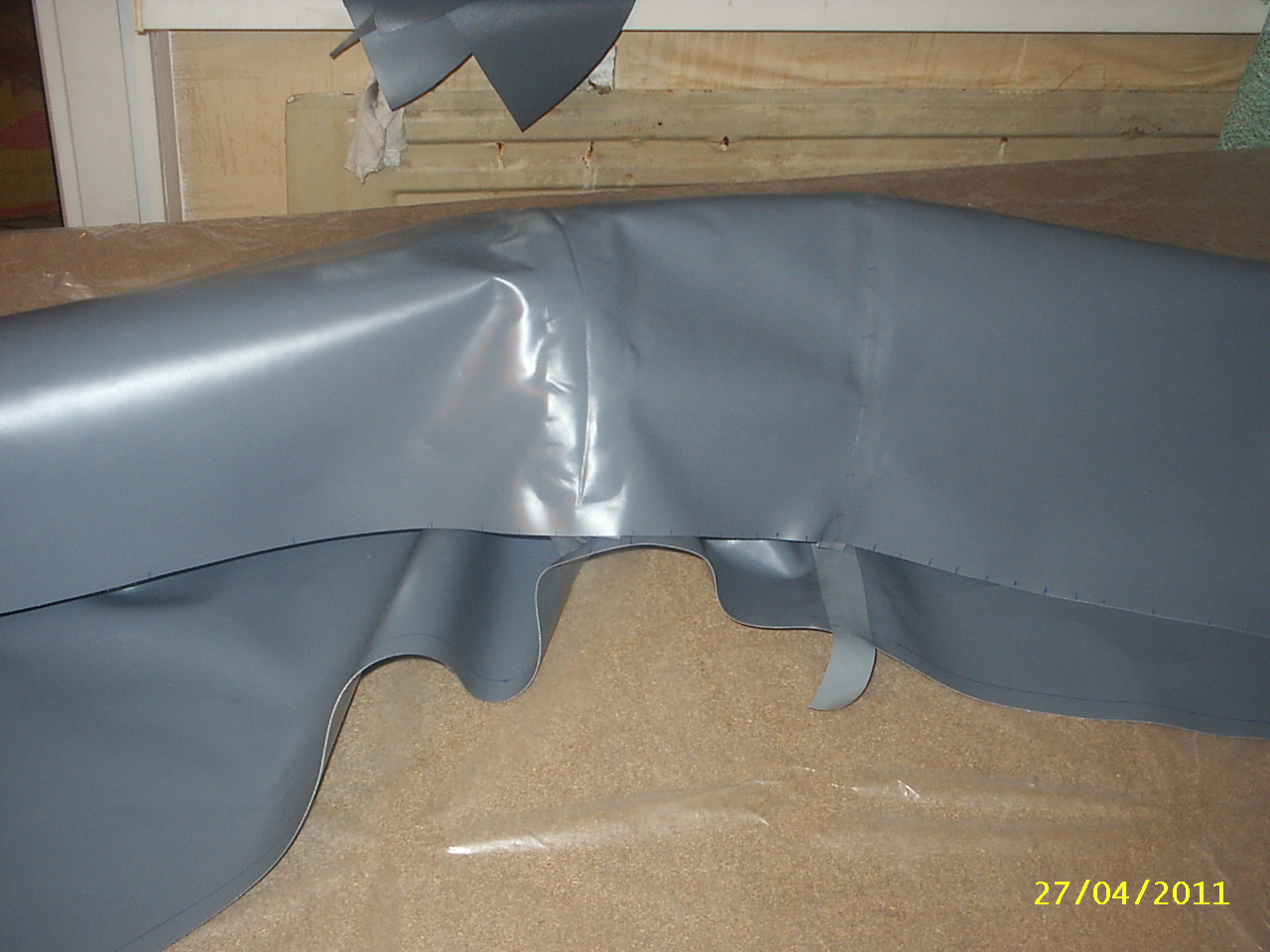

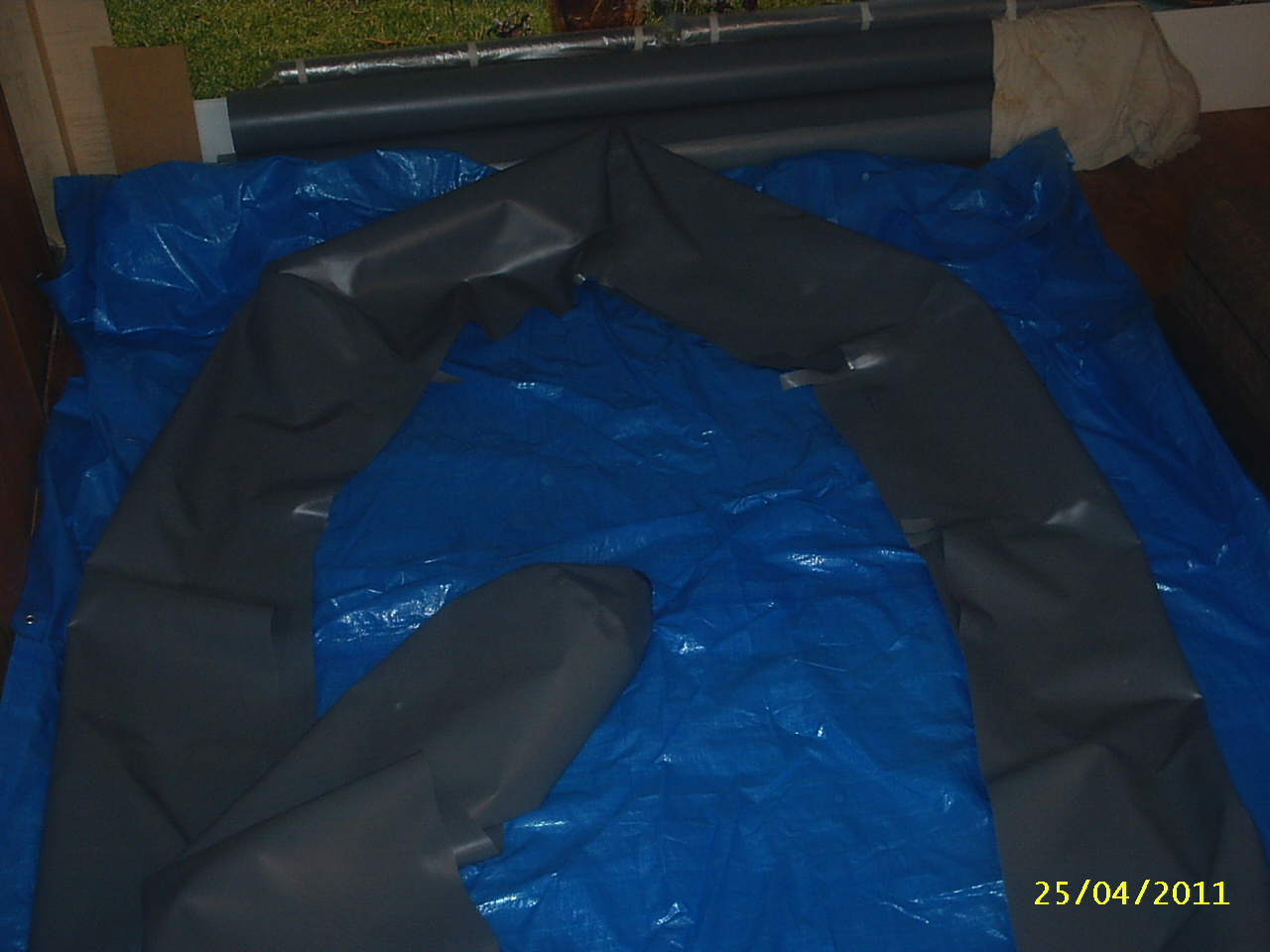

Сборка поперечных швов завершена.


Вложения

  • пш-1.JPG
    310.8 КБ · Просмотры: 3 343
  • пш-2.JPG
    367.9 КБ · Просмотры: 3 341

коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

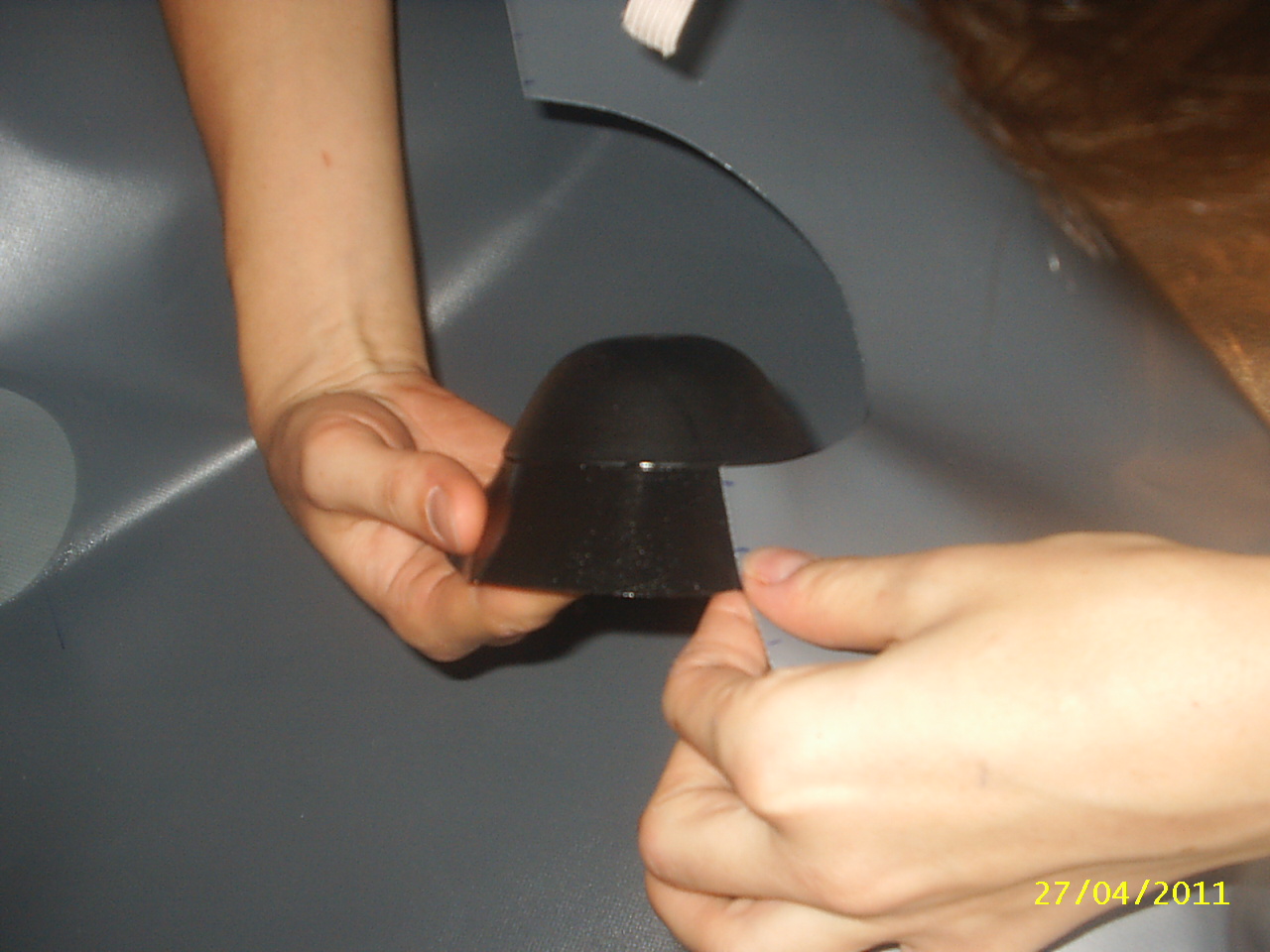

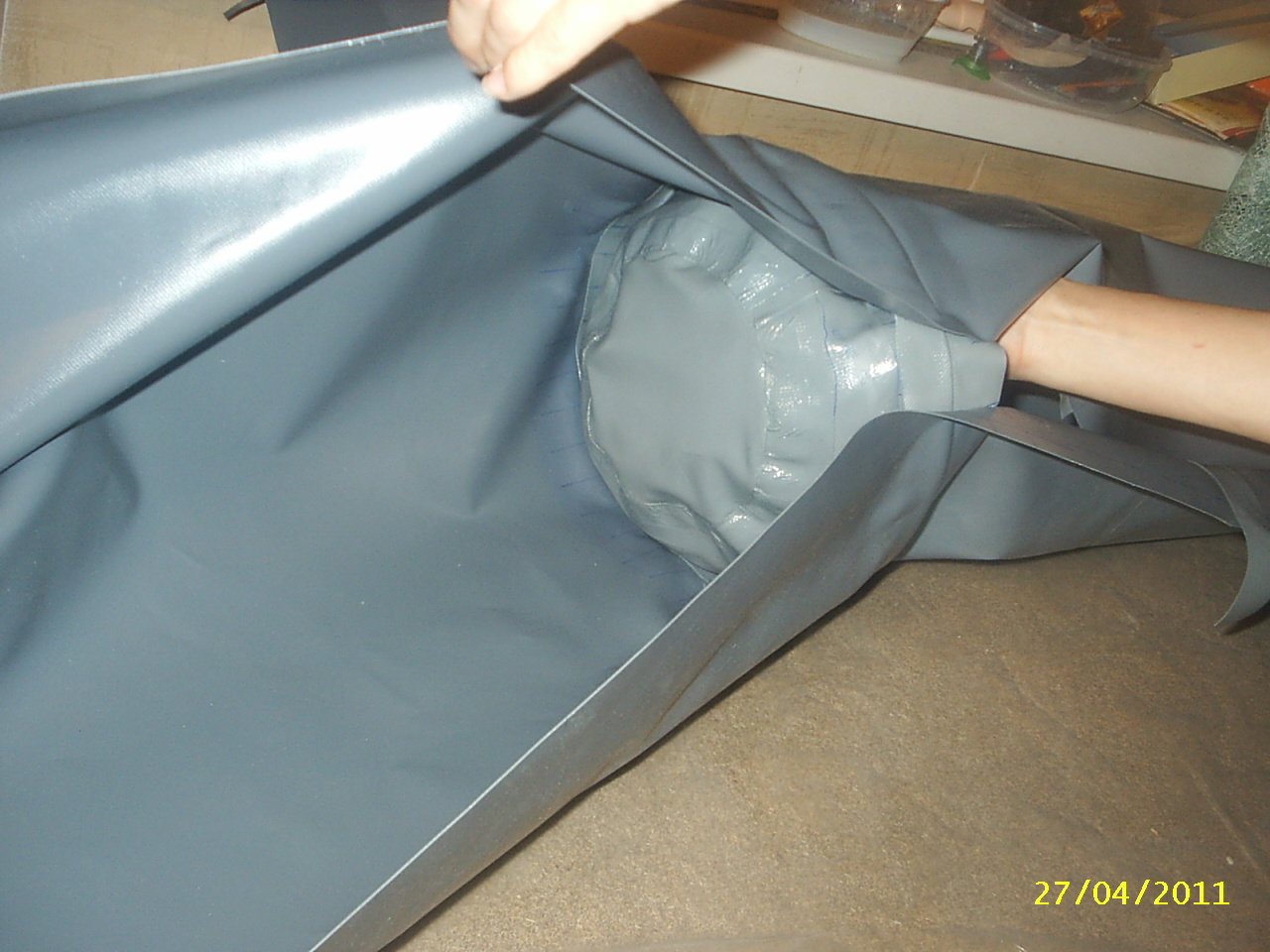

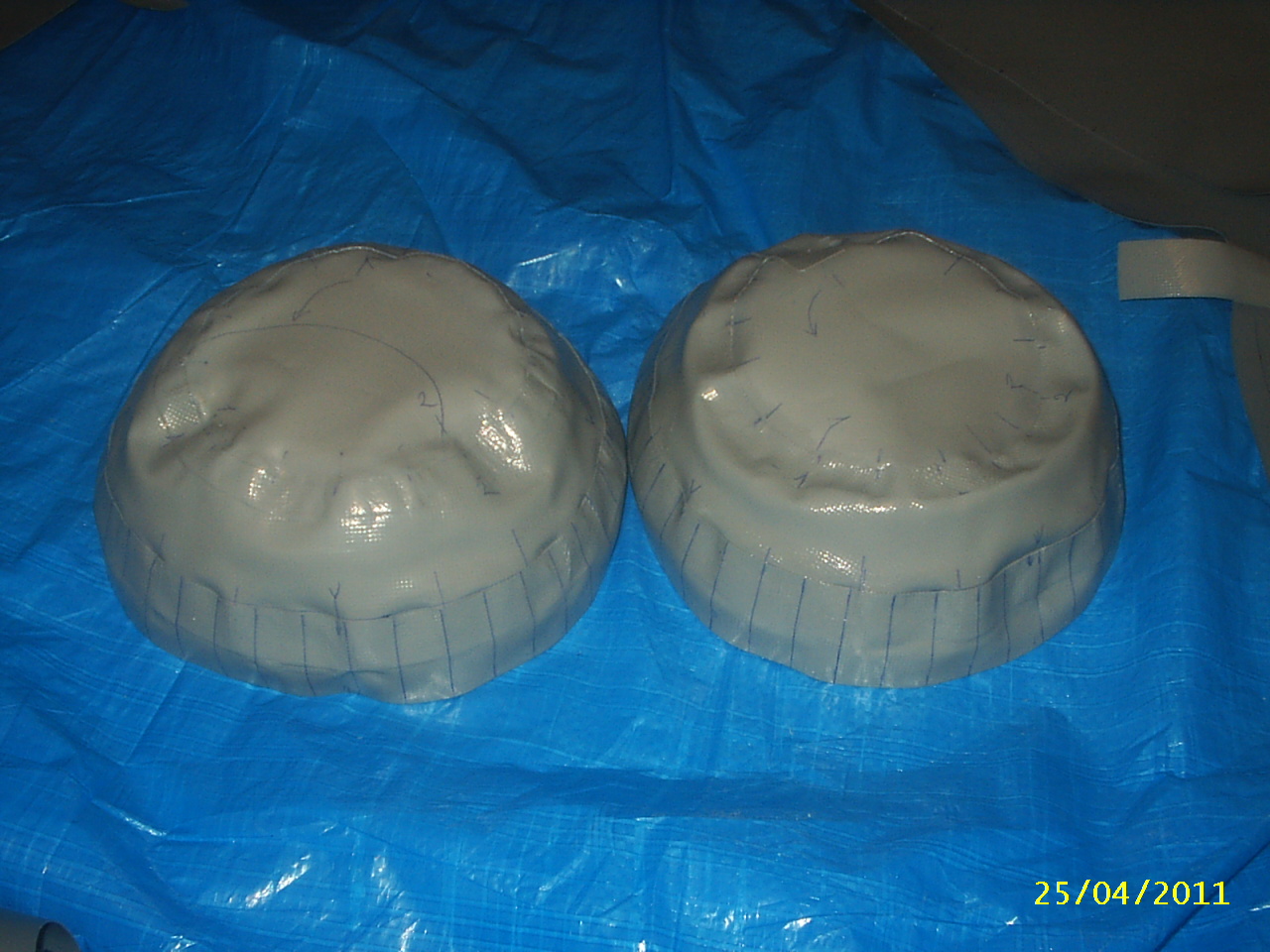

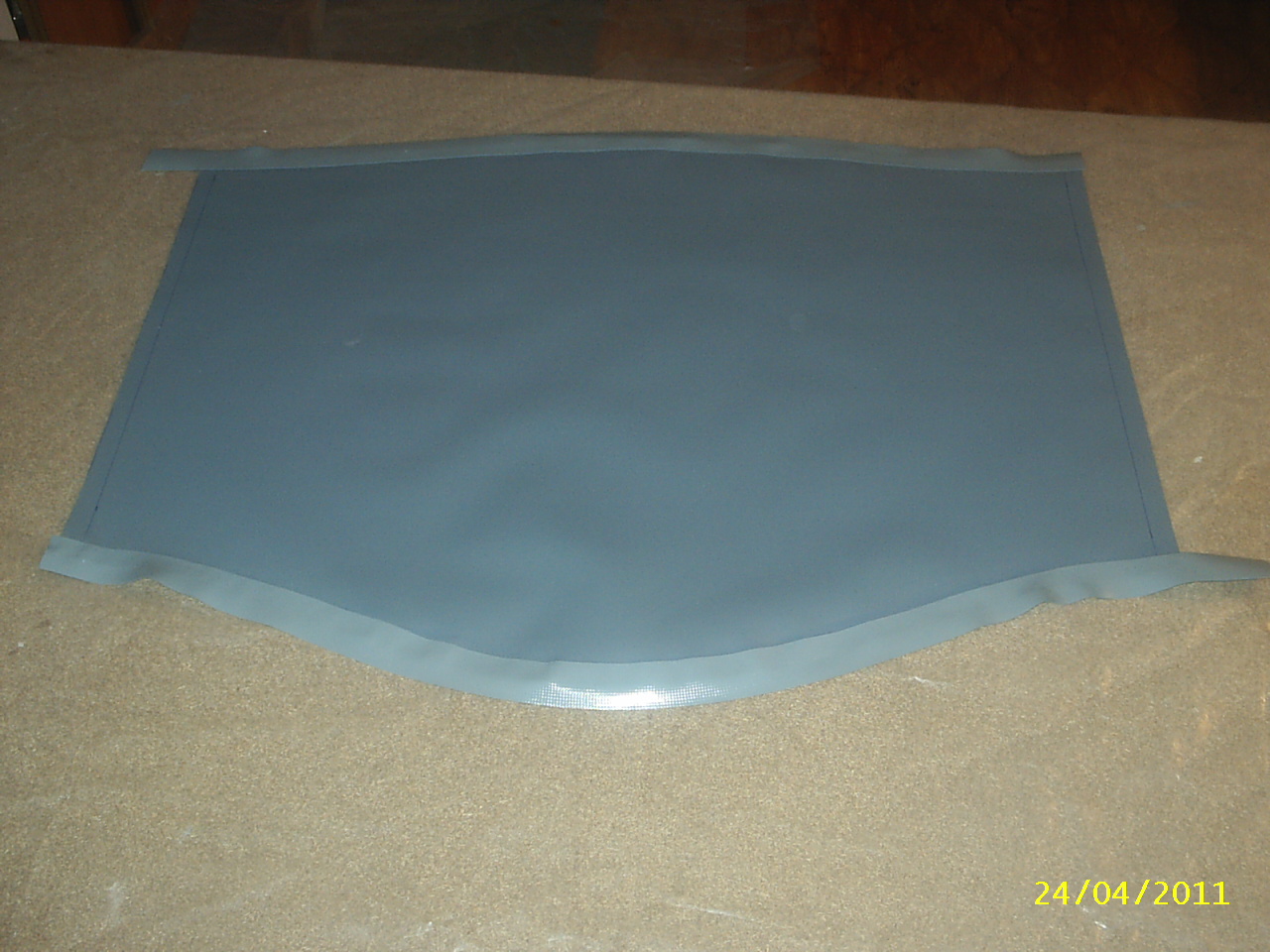

Затем приступаем к сборке перегородок.
Эти смешные кастрюльки :D отвечают за нашу безопасность


Вложения

  • п-3.JPG
    355.8 КБ · Просмотры: 3 498
  • п-2.JPG
    375 КБ · Просмотры: 3 445
  • п-1.JPG
    404.4 КБ · Просмотры: 3 466

коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

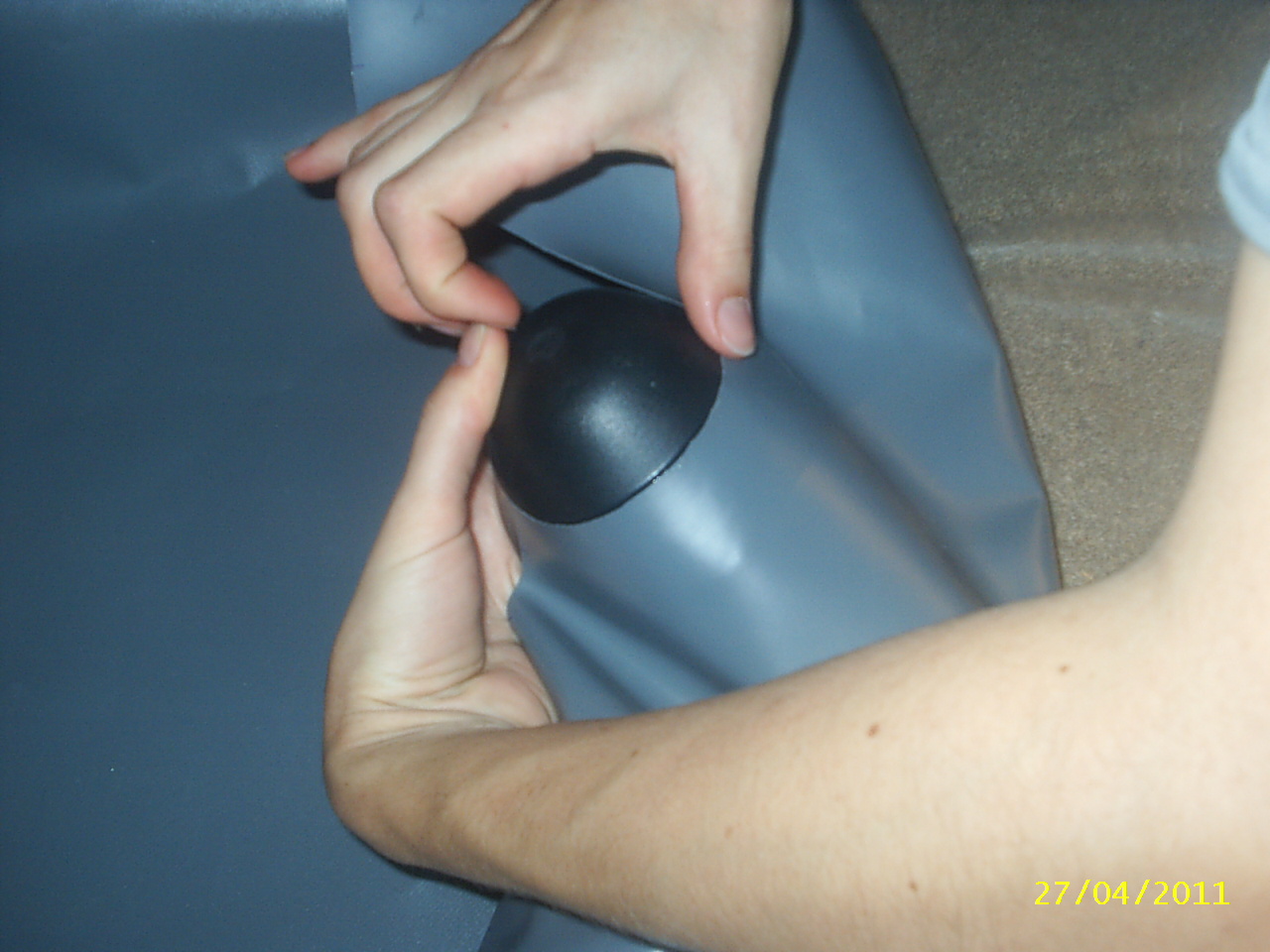

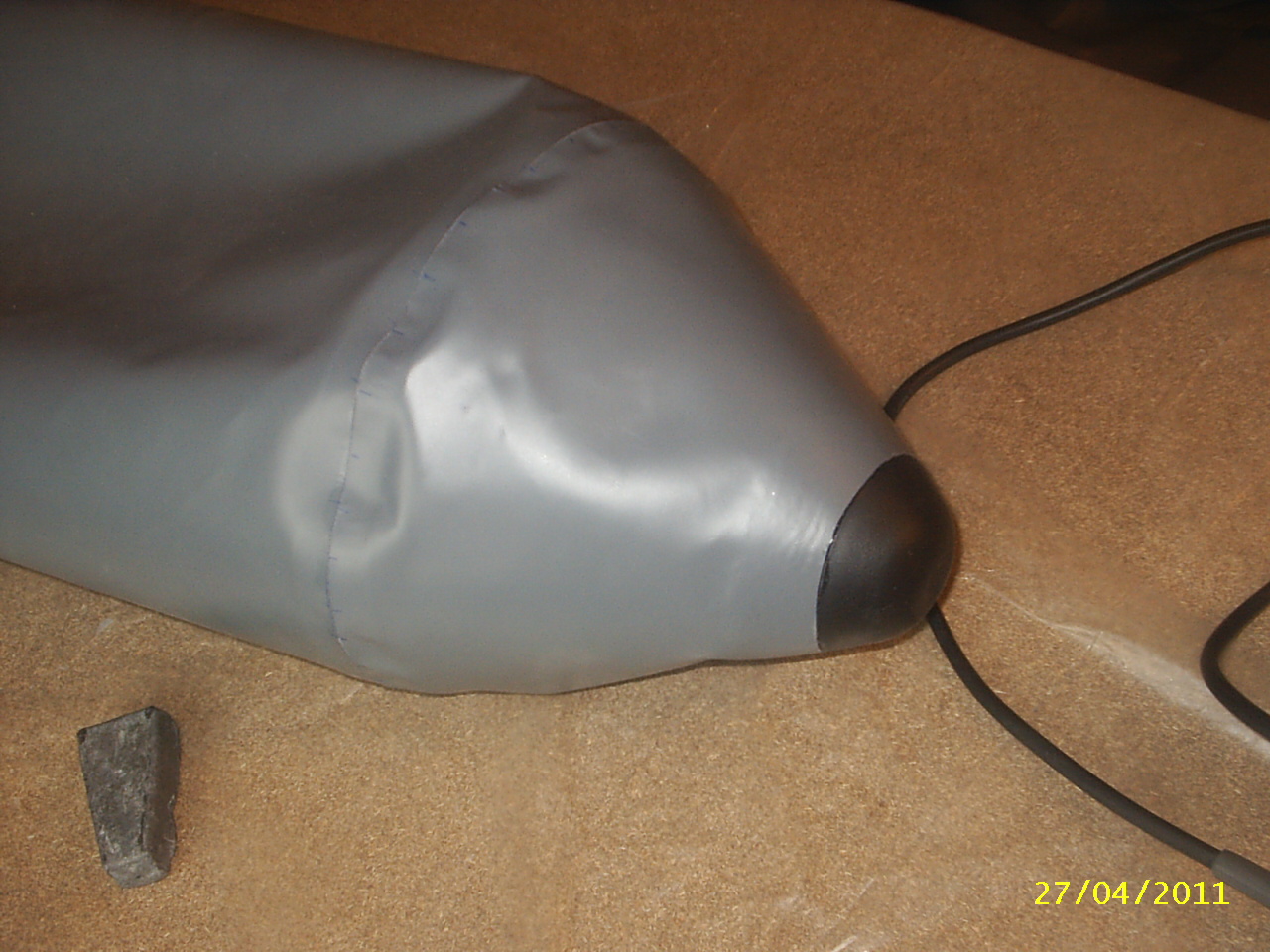

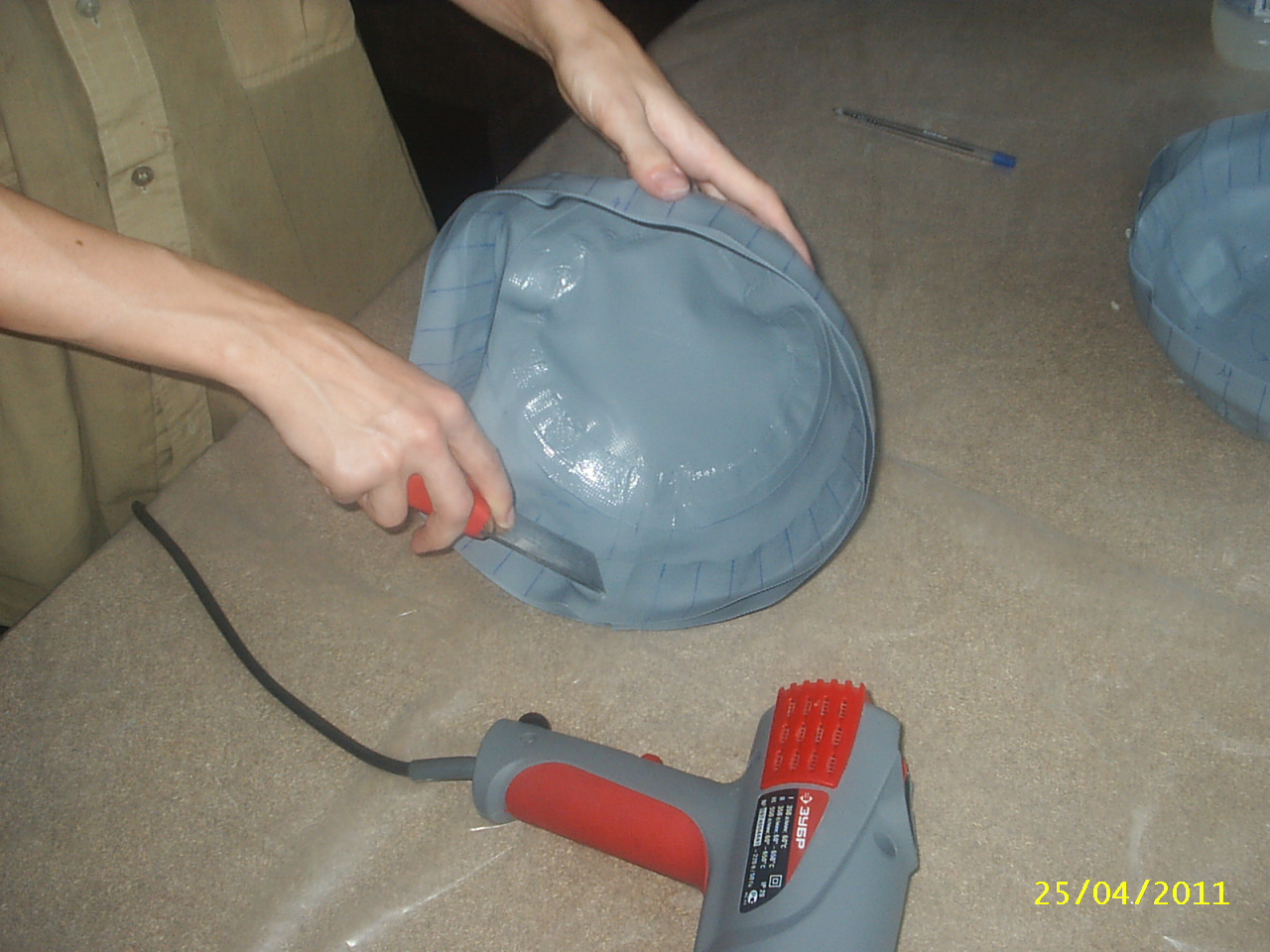

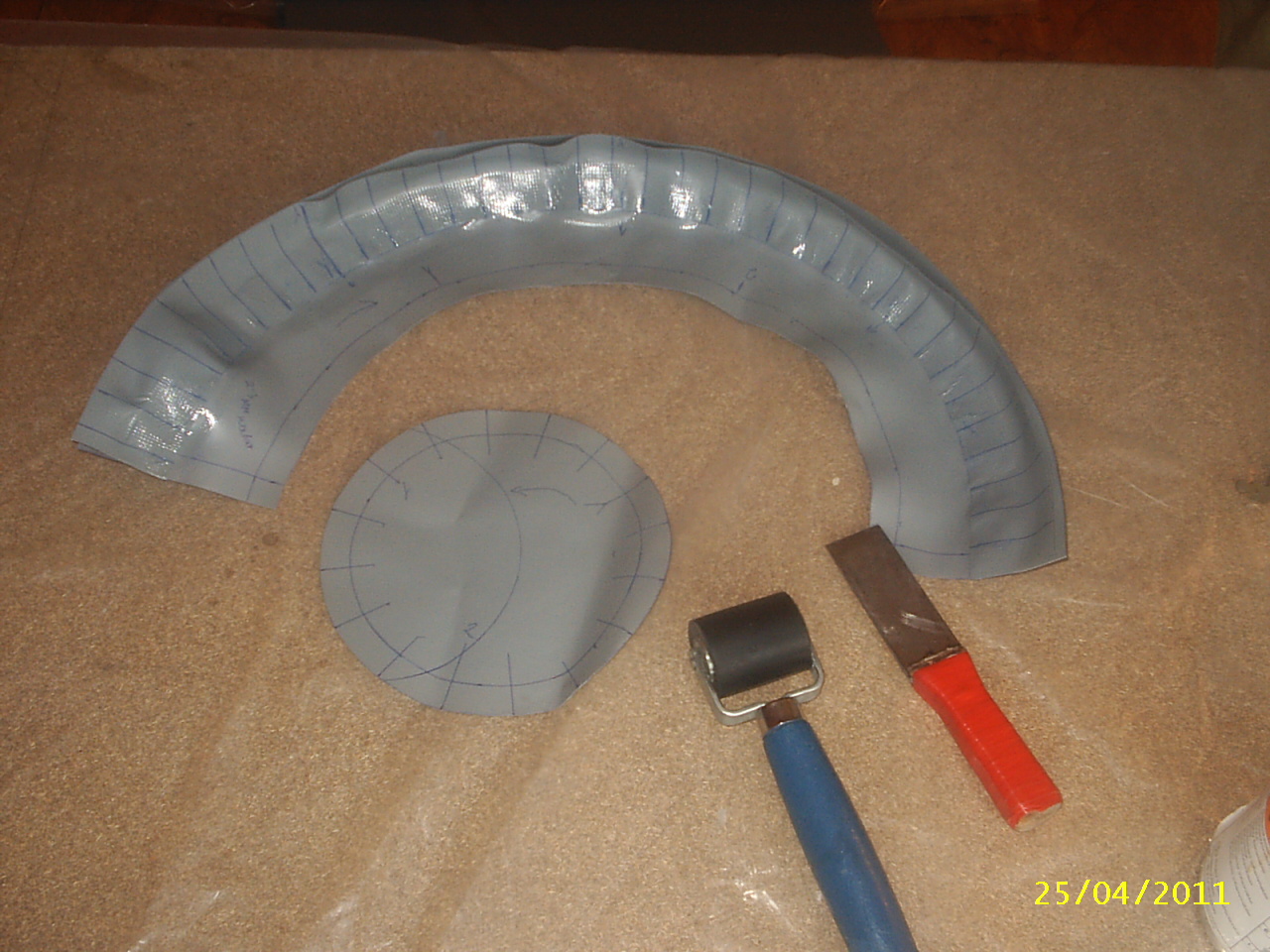

Вклеиваем Конус


Вложения

  • конус-3.JPG
    374.8 КБ · Просмотры: 3 352
  • конус-2.JPG
    288.1 КБ · Просмотры: 3 382
  • конус.JPG
    290.7 КБ · Просмотры: 3 393

коля-лариса

Старожил
Регистрация
30.11.2009
Сообщения
1 895
Местоположение
Новосибирск

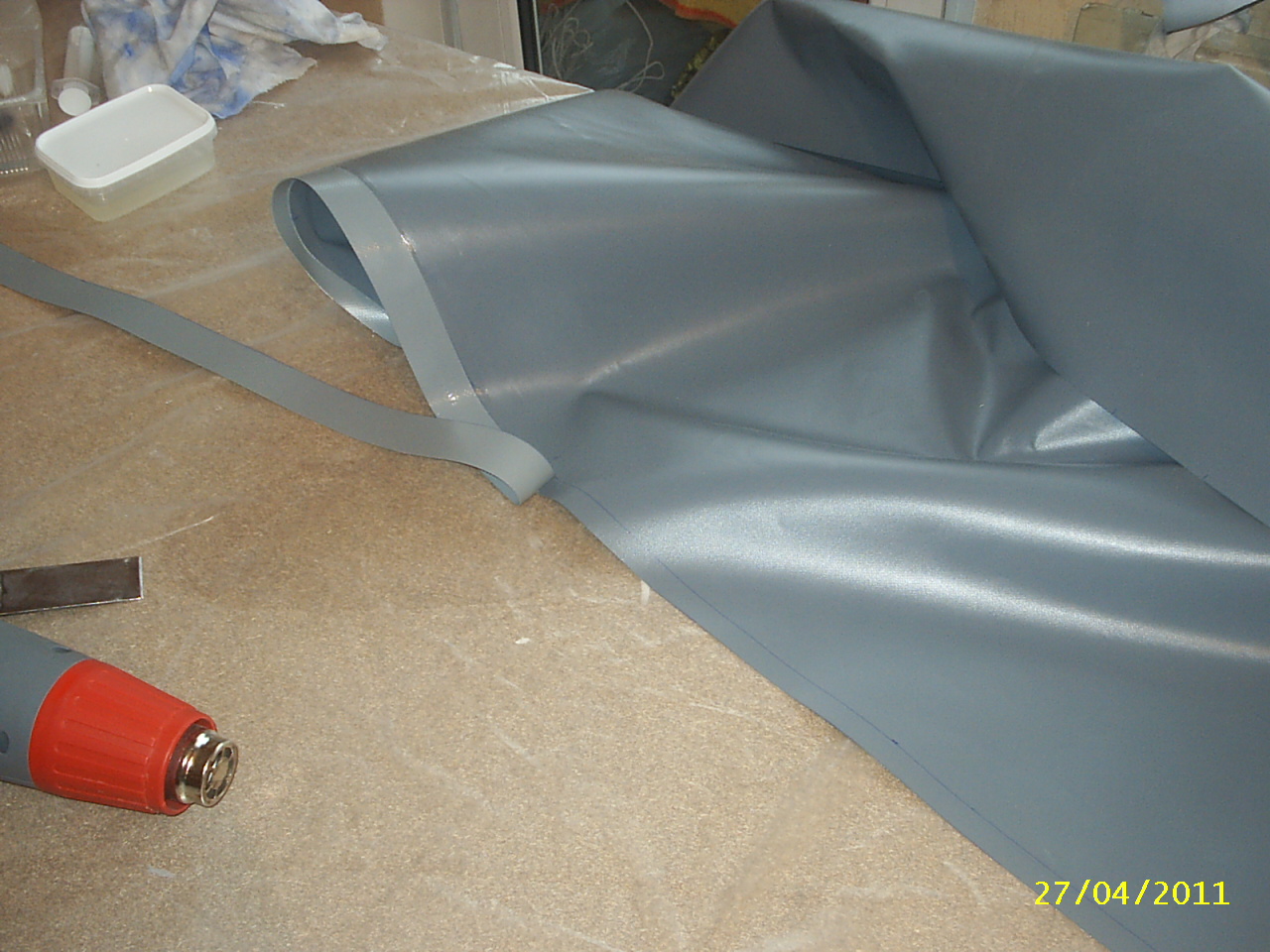

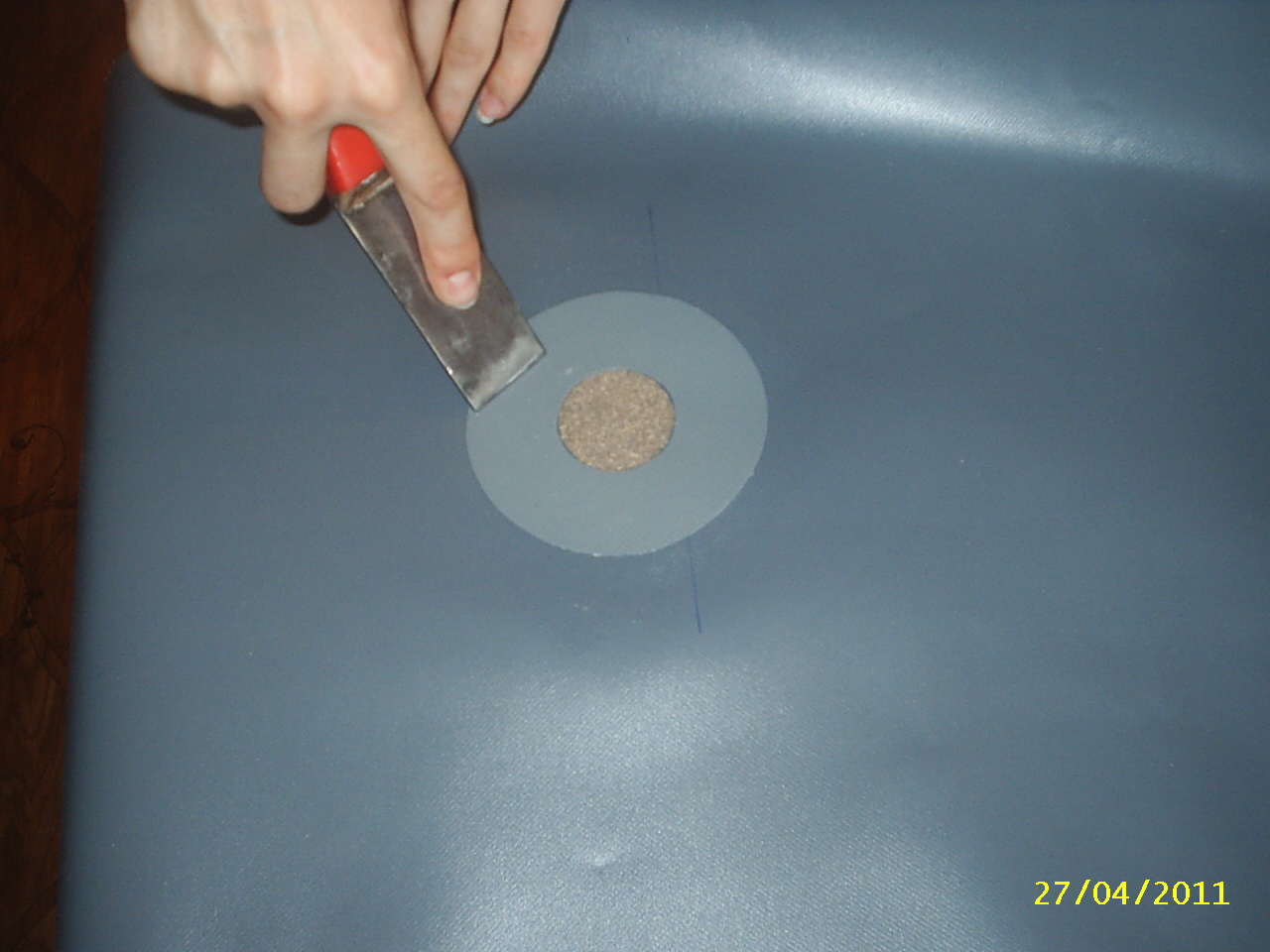

Затем вклеиваеться удвоитель с внутренней стороны баллона и продольная тесьма.


Вложения

  • тесьма.JPG
    383.9 КБ · Просмотры: 3 328
  • удвоитель.JPG
    314.4 КБ · Просмотры: 3 317

vlad40

Старожил
Регистрация
20.09.2010
Сообщения
5 641
Местоположение
Новосибирск
Ну всё, ребята! Инструкции есть, ща весь новосиб начнёт лодки клеить! :lol:
