Вышлите ссылочку на почту что ли bakb@ramble.ru
Карта Оби и ОВХ для Lowrance, Navitel и Garmin
- Автор темы Serega.88
- Дата начала
phaet0n
Писатель-рыбак
Для плюсового эхомапа есть Гармин топо. Но плюсовый эхомап с ломаными картами работает только в триал режиме, Так что нужно либо покупать официальные топо карты, либо прибегать к хитростям. Можете набрать мне в телефон, расскажу подробнее
phaet0n
Писатель-рыбак
Igoreha M
Писатель-рыбак
@Serega.88, Чёт у меня ничего не заработало. Гарин эхомап 54чирп. Разархивировал всё на карту памяти. Карту в гармин. Что не так сделал?
phaet0n
Писатель-рыбак
@Igoreha M, на карте файлы положил в папку Garmin?
Забыл указать почту
udawww83@gmail.com
udawww83@gmail.com
Poruchik
Бывалый рыбак

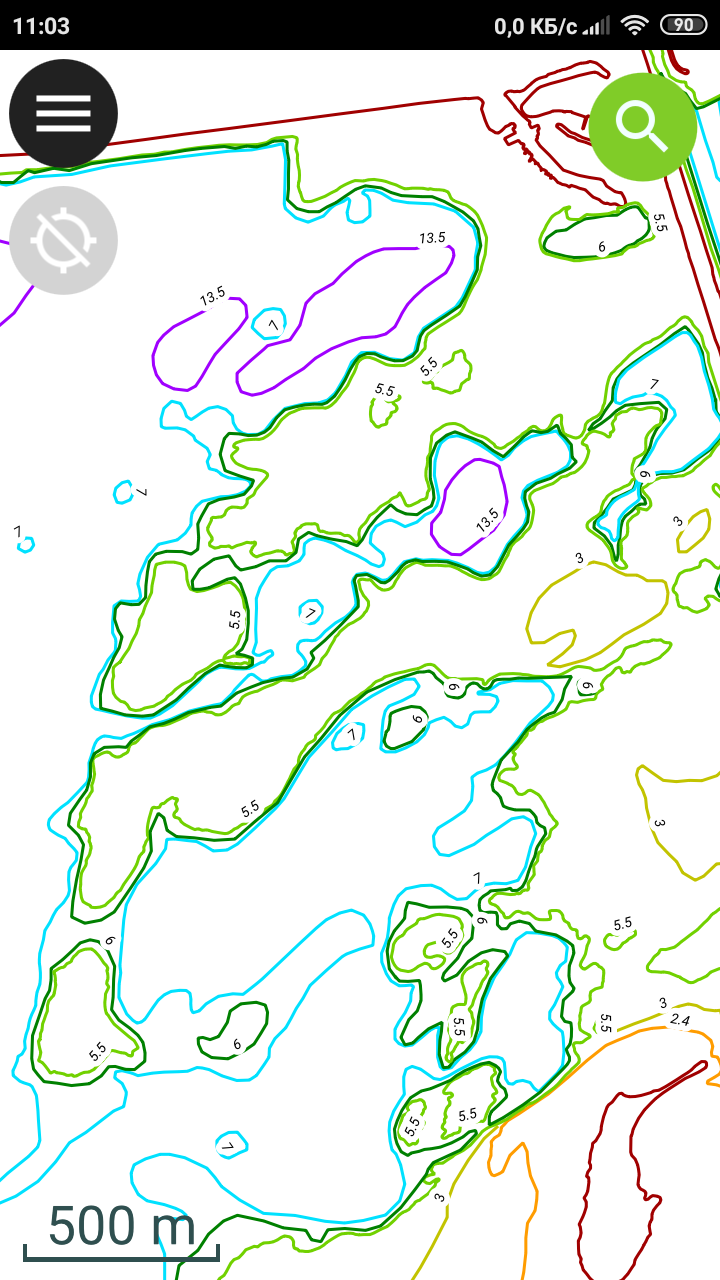

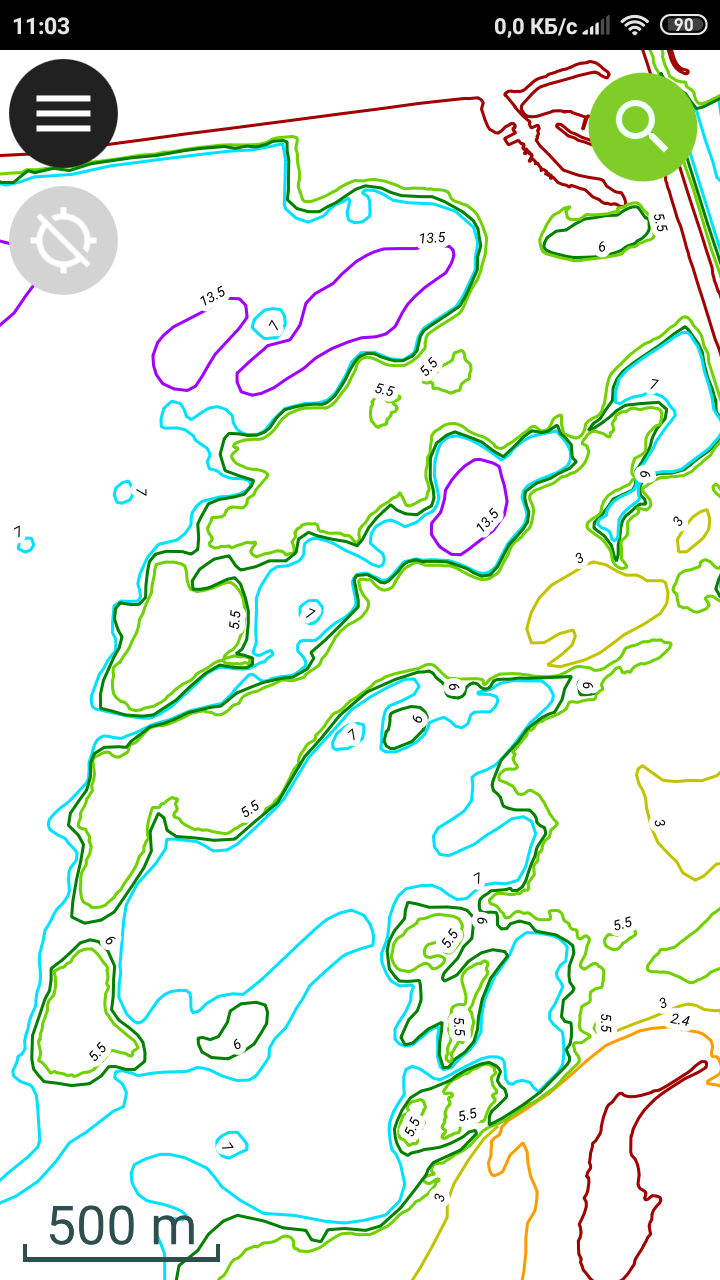

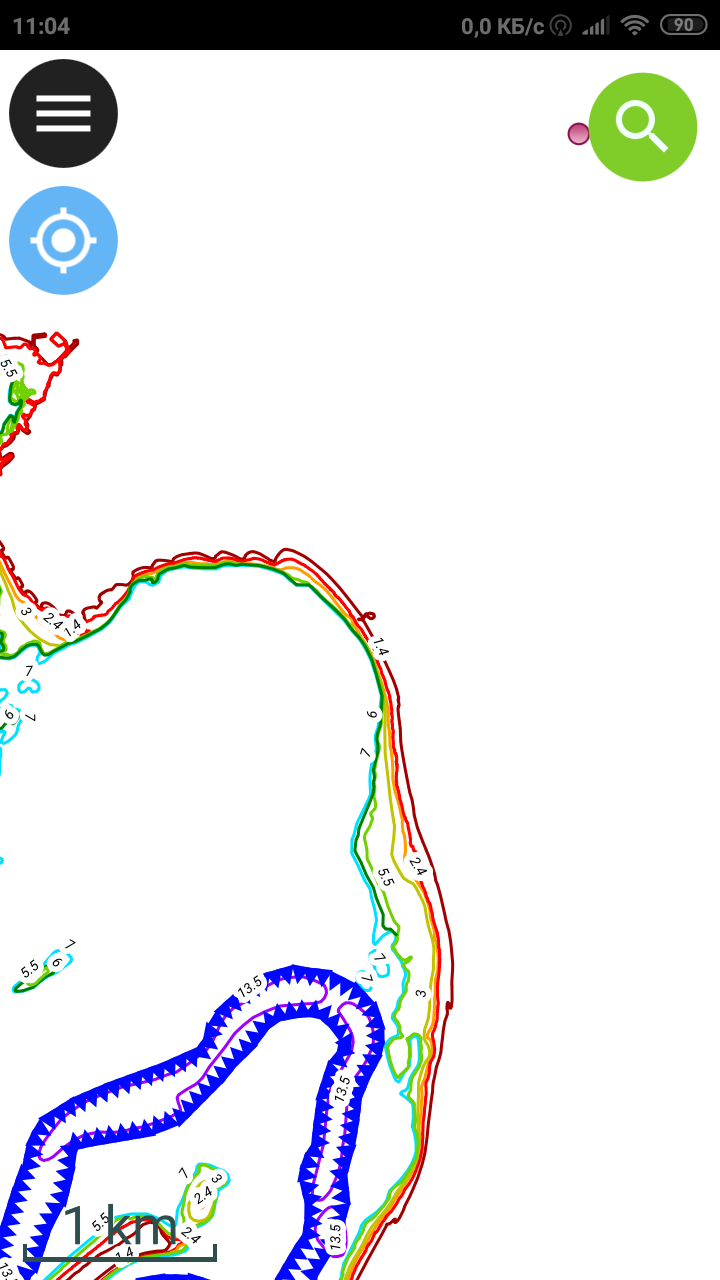

@Дракон, нашел решение Вашей проблемы. Называется QField - Андройд-версия бесплатной QGIS. Позволяет просматривать и редактировать данные в проектах QGIS, а также отображать текущее положение мобильного устройства. Для моей версии карты глубин это выглядит так:
Детали в следующем посте.
Детали в следующем посте.
Последнее редактирование:
Poruchik
Бывалый рыбак
Очередное малое обновление карты глубин ОВХ для Гармин. На этот раз всего два файла M - для морских устройств и N - для навигаторов.
Также доступны исходные шейпфайлы, на основе которых построена карта вместе с проектом QGIS (файл OS.qgs). QGIS - это бесплатная (GNU) геоинформационная система, доступная под различные операционки, включая винду. Для Андройд существует версия для мобильных устройств под названием QField. В предыдущем посте скриншоты c QField.
Все файлы доступны по FTP.
Изменения следующие:
- много изолиний перерисовано с более высокой точностью.
- есть изменения по интерпретации глубин изолиний, теперь более четкое совпадение с данными Quickdraw.
- добавлена изолиния 3м по данным спутника Sentinel-2 от 03.05.2019 (размер пикселя 10м).

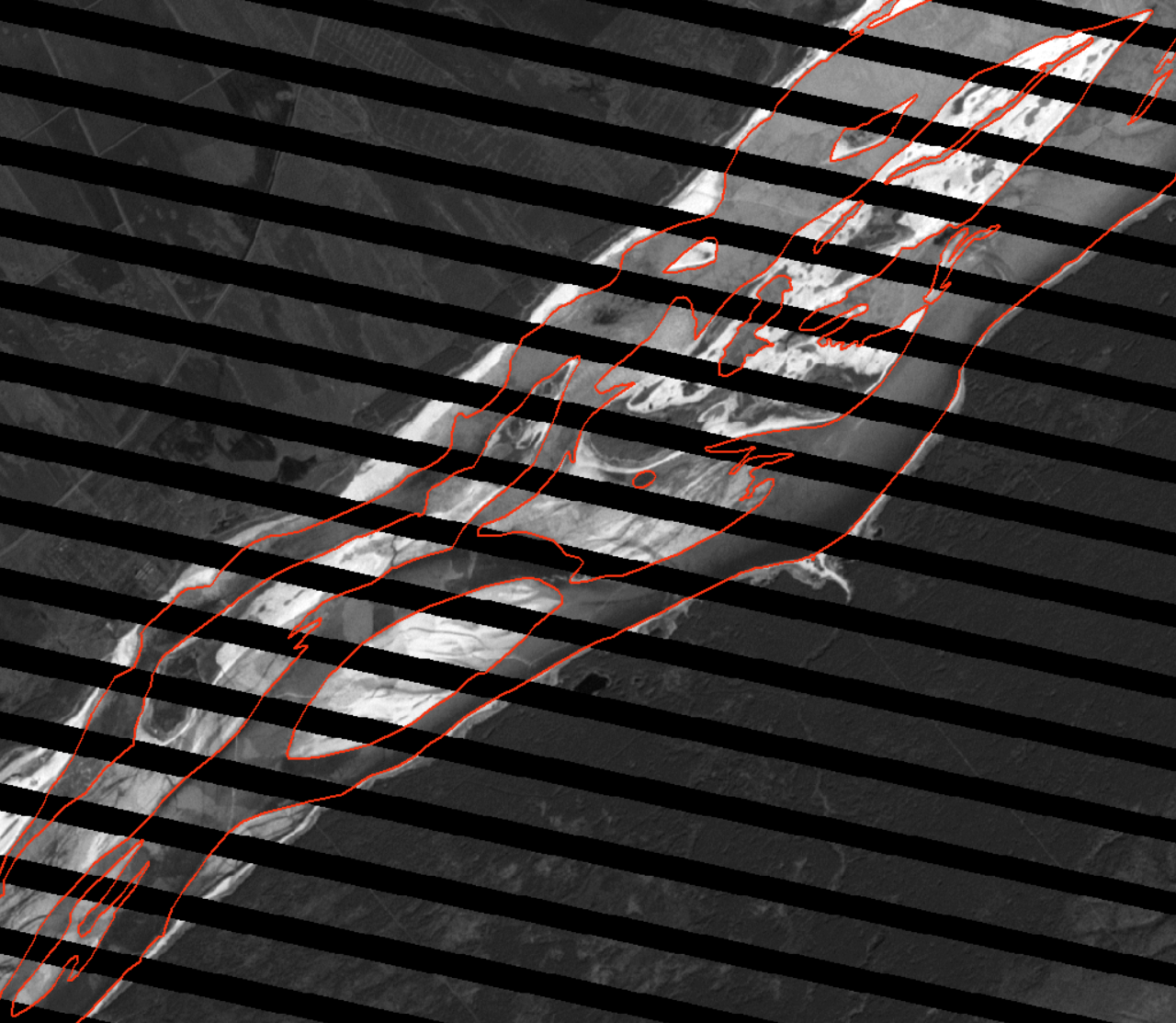

- добавлена изолиния 7м по данным спутника Landsat-7 от 04.04.2012 (размер пикселя 15м). Я давно искал хоть что-то весеннее за 2012 год - это когда уровень воды уходил в минус! Качество снимка, если честно, г..но, из-за сбойного сенсора ~20% данных отсутствует, но, я считаю, для понимания структуры он очень ценен. Из-за пропусков регулярно приходилось фантазировать, чтобы не было пропусков, так что местами могут быть косяки с точностью.
- добавлена изолиния 13,5м. Взял со стотысячных карт ГГЦ от 2001 года. Там эта линия нанесена как 100м изогипса. Использовать ее можно только для общей ориентации и понимания структуры.
И снова агитирую всех владельцев картплоттеров писать данные Quickdraw и делиться, выкладывая на Гарминовский сервер и, пожалуйста, не забывайте хоть примерно выставлять смещение при записи Quickdraw, таким образом, чтобы глубины соответствовали 6-метровому уровню воды в ОВХ (Например сегодня уровень 465см. Мой датчик 20см под водой, значит его уровень 445см. Значит смещение при записи выставляем 600-445=1,5м! Если есть возможность, устанавливайте эхолот (GPS-приемник) ближе к сонару.
Также доступны исходные шейпфайлы, на основе которых построена карта вместе с проектом QGIS (файл OS.qgs). QGIS - это бесплатная (GNU) геоинформационная система, доступная под различные операционки, включая винду. Для Андройд существует версия для мобильных устройств под названием QField. В предыдущем посте скриншоты c QField.
Все файлы доступны по FTP.
Изменения следующие:
- много изолиний перерисовано с более высокой точностью.
- есть изменения по интерпретации глубин изолиний, теперь более четкое совпадение с данными Quickdraw.
- добавлена изолиния 3м по данным спутника Sentinel-2 от 03.05.2019 (размер пикселя 10м).
- добавлена изолиния 7м по данным спутника Landsat-7 от 04.04.2012 (размер пикселя 15м). Я давно искал хоть что-то весеннее за 2012 год - это когда уровень воды уходил в минус! Качество снимка, если честно, г..но, из-за сбойного сенсора ~20% данных отсутствует, но, я считаю, для понимания структуры он очень ценен. Из-за пропусков регулярно приходилось фантазировать, чтобы не было пропусков, так что местами могут быть косяки с точностью.
- добавлена изолиния 13,5м. Взял со стотысячных карт ГГЦ от 2001 года. Там эта линия нанесена как 100м изогипса. Использовать ее можно только для общей ориентации и понимания структуры.
И снова агитирую всех владельцев картплоттеров писать данные Quickdraw и делиться, выкладывая на Гарминовский сервер и, пожалуйста, не забывайте хоть примерно выставлять смещение при записи Quickdraw, таким образом, чтобы глубины соответствовали 6-метровому уровню воды в ОВХ (Например сегодня уровень 465см. Мой датчик 20см под водой, значит его уровень 445см. Значит смещение при записи выставляем 600-445=1,5м! Если есть возможность, устанавливайте эхолот (GPS-приемник) ближе к сонару.
Дракон
Активный рыбак
Спасибо! На днях закончу ремонт лодки и займусь навигацией.
Скиньте мне карты для Навител овх и оби.буду признателен почта nozhenko-i@mail.ru
Lodirev
Писатель-рыбак
Добрый день. А можно получить карты для Garmin Echomap 94sv ОВХ?Благодарю.
Lodirev@ngs.ru
Lodirev@ngs.ru
AVANGARD
Писатель-рыбак
StSt
Новичок
@Poruchik, тоже нуждаюсь в картах глубин Оби и ОВХ для навигатора. Заранее спасибо. st2000.life@gmail.com
Олег030503
Активный рыбак
- Регистрация
- 27.05.2018
- Сообщения
- 58
Я вот раньше писал, а ответа, к сожалению, не последовало... Можно ли эти карты использовать на самом свежем Навител в смартфоне? Заранее спасибо!
Poruchik
Бывалый рыбак
Poruchik
Бывалый рыбак
@Олег030503, не знаю.. Я этим заниматься не буду, ибо не использую. Подозреваю, что шейпфайлы можно при наличие рук, головы и компа сконвертировать в любой открытый формат...
Здравствуйте скиньте пожалуйста карты оби формата img. Почта makartsev5422@mail.ru спасибо за рание
Evgenyc
Писатель-рыбак
@phaet0n, добрый день.
Если у вас остался кэш navionics в саспланете может быть вас не затруднит выгрузить и выложить вариант в формате mbtiles.
Тогда эти карты можно загрузить в программу Навигатор рыбака на андроиде.
Я в свое время также выгружал и выкладывал (в комментариях к посту https://www.fishingsib.ru/articles/view/118416/#comment699635), но у меня к сожалению тольдо от Завьялово и ниже.
Если у вас остался кэш navionics в саспланете может быть вас не затруднит выгрузить и выложить вариант в формате mbtiles.
Тогда эти карты можно загрузить в программу Навигатор рыбака на андроиде.
Я в свое время также выгружал и выкладывал (в комментариях к посту https://www.fishingsib.ru/articles/view/118416/#comment699635), но у меня к сожалению тольдо от Завьялово и ниже.
