Re: Сам себе ТО катушки - грабли

...Подшпульный узел устроен одинаково (у кого-то там ш.п., у кого-то втулка, причем у разных моделей - из разных материалов, я у себя на Тьерре засобачил туда ш.п.)...

Павел, вместо чего, (не совсем понятно) - по схеме вместо какого номерка ? В ипонском не силен, а точного понимания фразы "подшпульный узел" не имею. Если вместо втулки под №9 - то поясни зачем ? Шпуля относительно штока только при работе фрикциона крутится. Оправдано ли ?



[prank]

Re: Сам себе ТО катушки - грабли

Может быть кому-то пригодится:

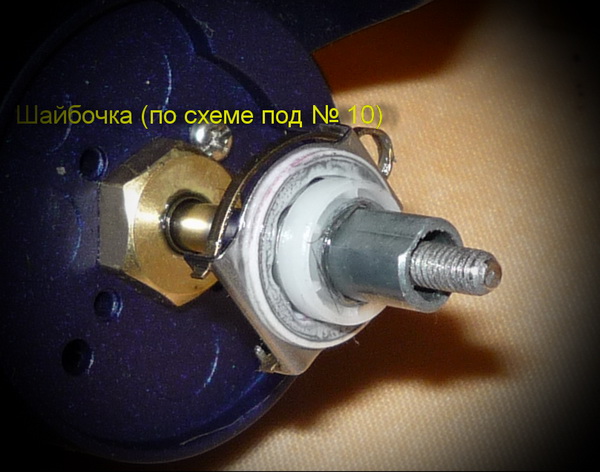

Когда прошлой зимой взял Тьерру 2500, намотал на нее шнур 0,16 (реальный диаметр, измеренный штангелем по 20 виткам на авторучке), мне не понравилась геометрия намотки - уж очень зверский обратный конус получился. Как известно, это снижает вероятность сброса петель, но и дальность заброса тоже. Снял шайбочку из белой пластмассы и вырезал из тонкого фторопласта (около 0,3 мм) еще одну. Стоят обе. Шпулю сдвинули по отношению к штоку вперед, уменьшив конусность намотки (почти цилиндр). Сезон отловил - сброса петель не было.



[Paul_T]

Re: Сам себе ТО катушки - грабли

да, на схеме № 9. Фрикцион работает как ляля.

зы фишка с шайбочкой для регулировки профиля намотки - в тему, тож такую делал.



[Tima]

Re: Сам себе ТО катушки - грабли

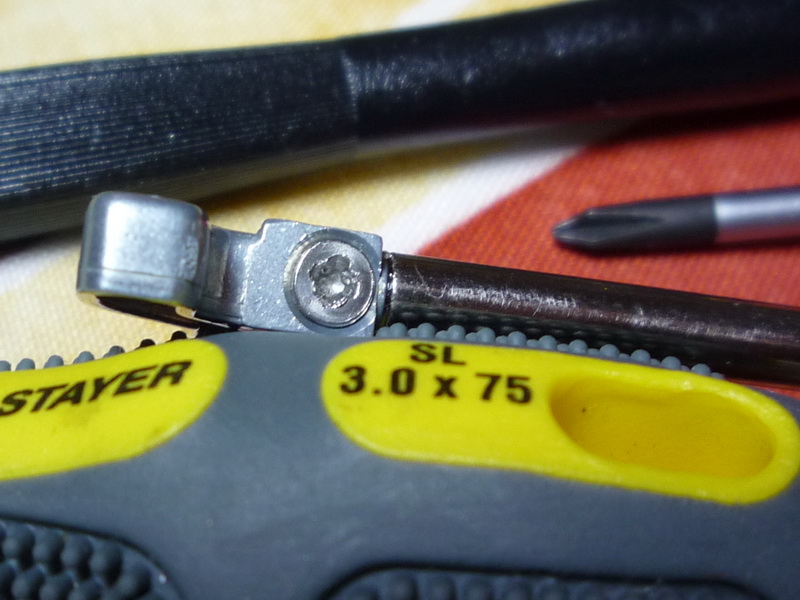

Для тех, кто столкнулся с проблемой разборки ролика лесоукладывателя Риоби Эксия. Недавно, по непонятной причине, и у меня это произошло. Помучившись и сорвав всё что можно на винте, я пришёл к варианту не самому эстетически красивому, но надёжному: в уже разбитом заводском пазе под отвёртку просверлил два отвертия около 2мм и такой же глубиной (прямо в центре, там металл большой толщины). Стенку между ними убрал тем же сверлом, благо металл очень мягкий... Получился паз под плоскую биту от шуруповёрта, с первой же попытки удалось сорвать резьбу с места. Только не надо забывать, что на этом узле у Эксии обратная резьба.



[prank]

Re: Сам себе ТО катушки - грабли

Немного дополнительной информации по результатам профилактики Тьерры 2500:

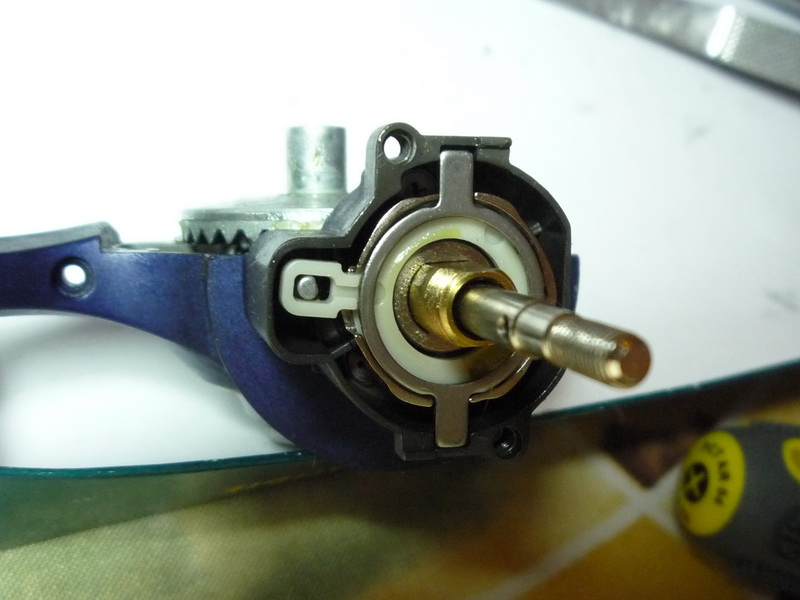

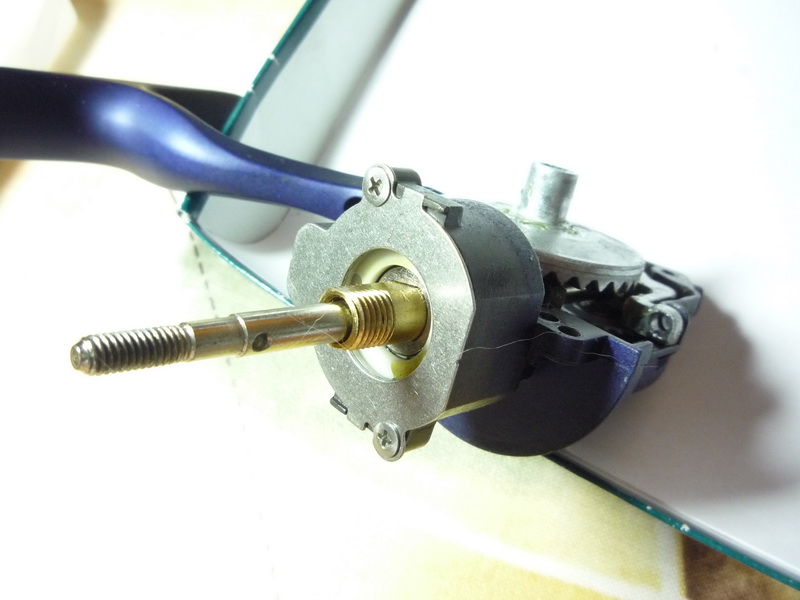

Как уже писал, проблематично было вытащить шток шпули по причине отсутствия нормального подхода к крепежному винту профиля привода штока:

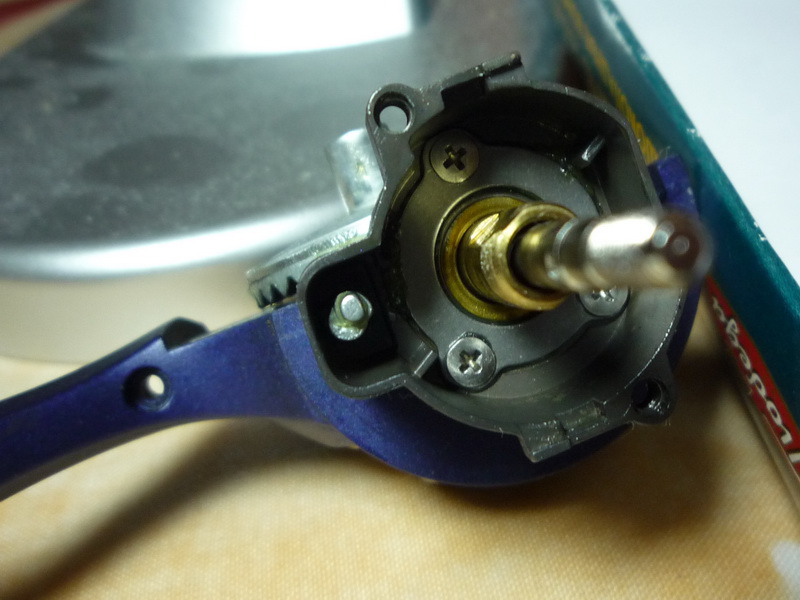

в результате чего шлицы в головке винта были благополучно срезаны:

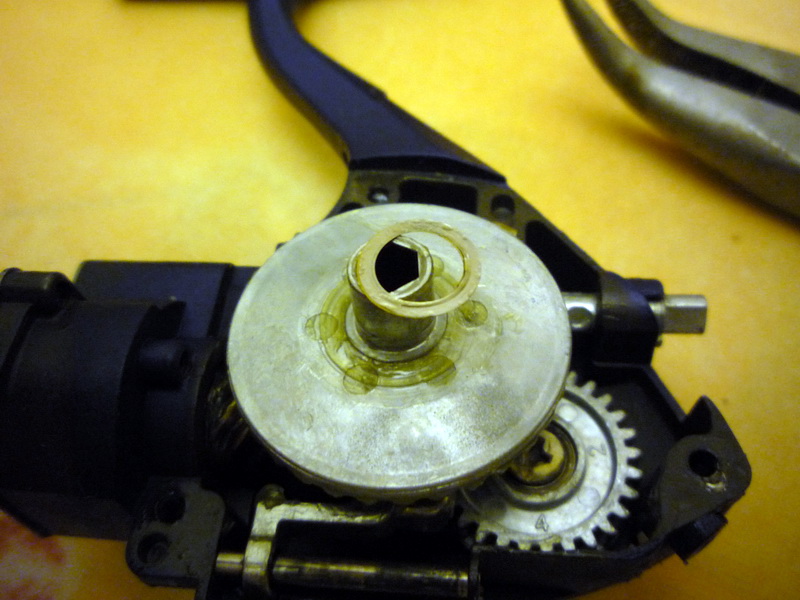

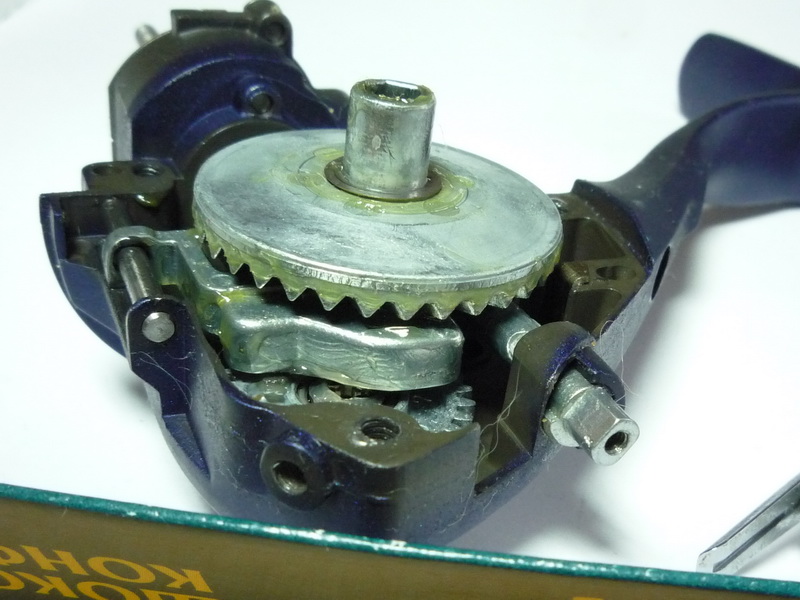

Однако, как выяснилось - на Тьерре легко можно обойти проблему извлечения штока, вытащив его в сборе назад, если предварительно полностью разобрать подроторный узел и извлечь ведомую шестерню-червяк ГП:



[prank]

Re: Сам себе ТО катушки - грабли



После чего ведущая шестерня несколько приподнимается, и шток можно извлечь. Сборка в обратной последовательности.

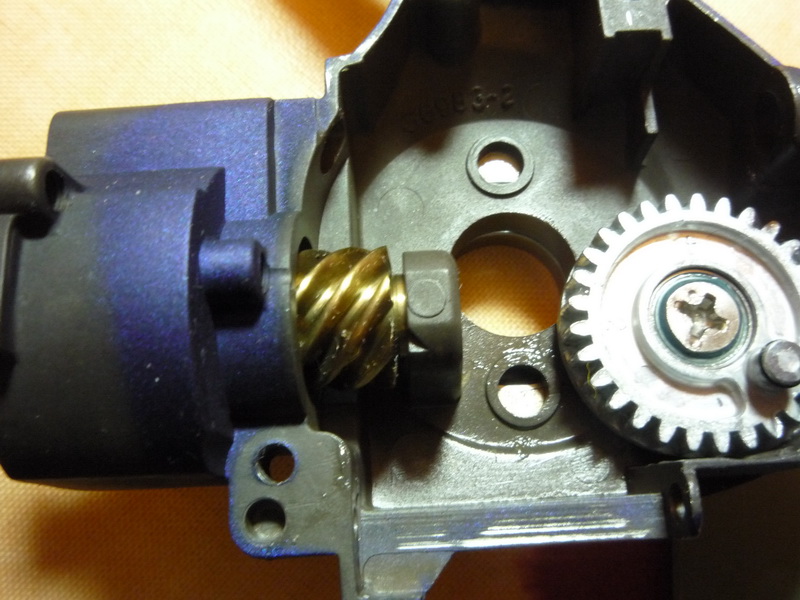

После сборки был обнаружен видимо учтенный при разработке конструкции осевой люфт (ок. 0,5...0,8 мм) в посадке ведомой шестерни, приводящий к небольшой болтанке ротора вдоль оси:

И хотя это ни на что видимо не влияет - не понравилось Вашему покорному слуге.



[prank]

Re: Сам себе ТО катушки - грабли

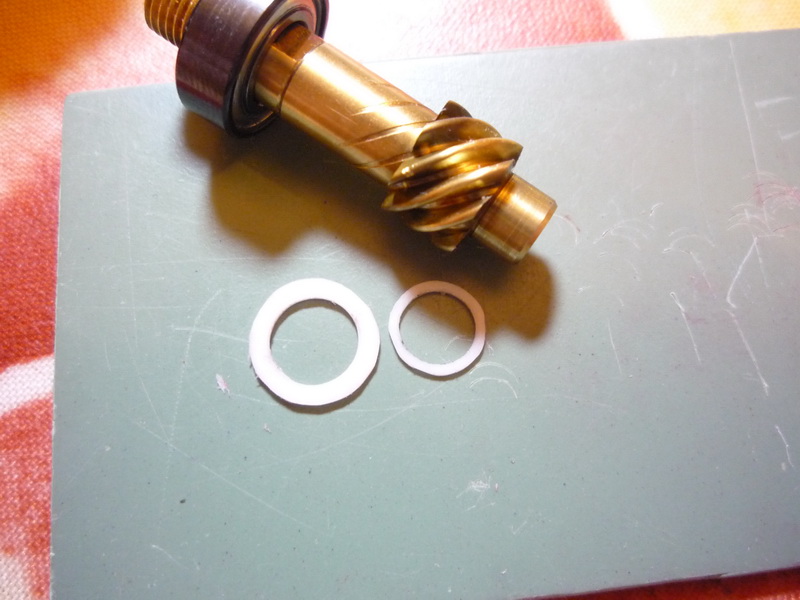

Решено было побороться. Вырезал 2 шайбы из фторопласта-4:

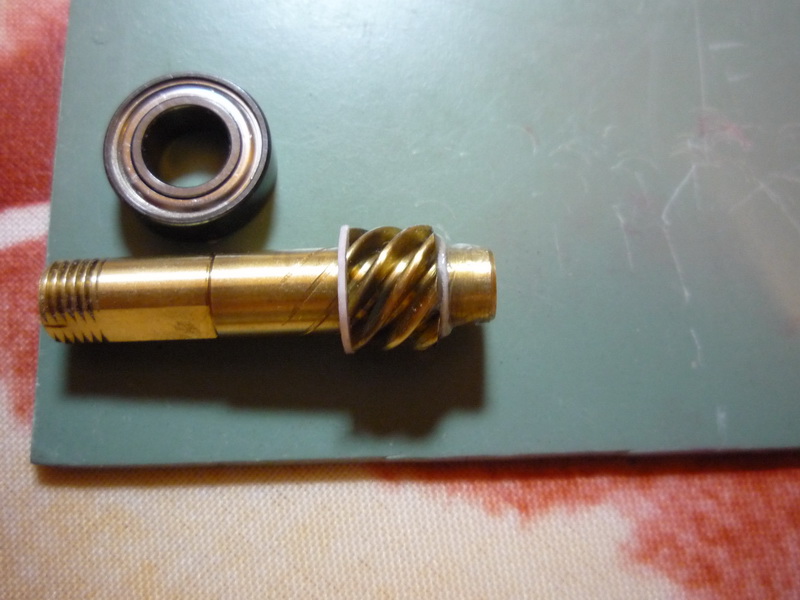

И поставил на ведомую шестерню. Суммарная толщина оказалась большевата, что излишне нагрузило в осевом направлении опорный подшипник ротора, поэтому в итоге оставил только 1 шайбу (которая слева на фотке):

Осевой люфт приятно исчез (ну может 0,1-0,2 мм остался).
И еще момент: через пол-сезона начала "подрыкивать". Поэтому заменил одну прижимную шайбочку ГП:

.. на потолще, вырезанную с помощью дрели из латуни S~0,1 мм. Теперь катушка снова мягко "шелестит".

ЗЫ: Планируется ТО безынерционки Банакса Herse 750, Мульта Daiwa Exceler. Нужен ли будет подробный отчет ?



[Altezz]

Re: Сам себе ТО катушки - грабли

Однозначно нужен! Браво за такие подробные отчеты!!!



[Paul_T]

Re: Сам себе ТО катушки - грабли

ЗЫ: Планируется ТО безынерционки Банакса Herse 750, Мульта Daiwa Exceler. Нужен ли будет подробный отчет ?

адназначна!



[Altayec]

Re: Сам себе ТО катушки - грабли

Вчера промыл и смазал одну из катушек Ryobi Zauber 3000. . Однако много грязи скопилось за сезон . Так что рекомендую промывать каждый сезон)))) Дойдут руки и промою еще три катушки которыми пользуюсь .



[san54san]

Re: Сам себе ТО катушки - грабли

чем промывал ичем мазал?



[Altayec]

Re: Сам себе ТО катушки - грабли

чем промывал ичем мазал?

Керосин, две кисти из щетины, смазка густая дешевый ДАМ , жидкая для подшипников Риоби .



[Скопа]

Re: Сам себе ТО катушки - грабли

Керосин, две кисти из щетины, смазка густая дешевый ДАМ , жидкая для подшипников Риоби .

Прошлый год по осени утопил спин с катушкой REMUS FD 830.Пролежала в Оби около 9 часов,пока выловил.Тоже не стал разбирать полностью,промыл керосином.Открыл все лючки и в ванночке с керосином шпрынцовкой, пордон(клизьмой)промыл меняя керосин.Со смазкой не стал заморачиватся ,смазал "Смазка №158 М".используется в авто,для смазки генераторов,крестовин,стартеров и Т.Д.Работоспособна от-40 до +120.Также смазал жидкой смазкой WD-40 в балончике.Производитель пишет,устраняет скрип,вытесняет влагу,защищает от коррозии ну,что ещё надо.Катушка для рыбалки это ведь не швейцарские часы.



[Natyralist]

Re: Сам себе ТО катушки - грабли

тоже попробую промыть. А то после разборки и замены смазки прошлая катушка стала работать хуже. Теперь не лезу. Отношение более тонкое.... :lol:



[adm2inttt23]

Re: Сам себе ТО катушки - грабли

ребята, может после то катушки, есть лишняя пружина лескоукладывателя шимано2500FA? с удовольствием помогу от нее избавиться! :lol:



[prank]

Re: Сам себе ТО катушки - грабли

Если пружинка дужки - лучше искать по наружному диаметру и толщине проволоки, из которой навита. Шаг и длину по месту и усилию можно подогнать. Вобщем так шансов больше найти, чем от конкретной модели катушки.



[adm2inttt23]

Re: Сам себе ТО катушки - грабли

думал пружинки от разных катушек, разных названий,одинаковы,производитель то один, размер тоже один 2500, и серия FA. если можете чем помочь, буду благодарен.



[prank]

Re: Сам себе ТО катушки - грабли

Видимо неправильно выразился. Поищи пружинку такого же наружного (и внутреннего) диаметра хоть в игрушках, хоть в гараже у кого, хоть на радиобарахолке. Без разницы материал с т.зр. коррозионных свойств - она все равно вся в густой смазке должна быть. На разных катушках жесткость и геометрия пружин может быть разная. Укажи наружный и внутренний диаметры - может попадется где...



[Kostiksol]

Re: Сам себе ТО катушки - грабли

Паш если пружина булавочного типа то все достаточно просто, не надо искать подбных пружин, не найдешь.
Берешь любую пружину и из нее с помощью круглогубцев и изготавливаешь по образу и подобию сломанной.
Недавно проделывал такое на дайве, все ок, даже лучше стало чем было. До этого бывали сбросы душки, сейчас нет.
Позвони мне завтра днем может чего нибудь придумаем. Завтра поеду вечером рыбалить в место N, ну ты понял куда, если тоже туда поедешь можешь захватить катуху глянем.



[prank]

Re: Сам себе ТО катушки - грабли

Блин, а я думал про цилиндрическую пружину сжатия . Нет у меня Шиманы .
Костя, и я хочу поучаствовать в консилиуме - срочно сливай место N . Шутю. Я в "M" уже лыжи строгаю.
