Под самостоятельное обслуживание катушек.
Ссылка на родственные.. Кто чем мажет катушки? и Где купить масло на катушку?

Вопрос по Тиерре 2500: При разборке на профилактику столкнулся с проблемой извлечения ведущей шестерни. Судя по всему ее можно снять только после извлечения штока шпули. А шток снять - раскрутить в его задней части винтик с головкой в потай на силуминовом наконечнике с профилем обхода для паразитки. Дык это... не гаскучивоетсО. Уж и отвертки в размер, новые, пробовал. Один фиг - шлицы свернул (злые китайцы наверно клею добавили для прочности). Кто с таким сталкивался ? Что делали ?
Я разобрал, конечно, после извлечения опорного подшипника ротора вместе с обгонным и ведомой косозубой шестерней. Собирать видимо с бубном прийдется - на вытащенном штоке все равно не смог винт раскрутить.



[matafon]

Re: Сам себе ТО катушки - грабли

на всех моих катушках, пока новые, всегда сталкивался с такой проблемой, но всегда раскручивал, ща не помню по моему подкладывал что-то снизу чтобы ни чего не загнуть, и крутил пока не открутится, ну и винтик потом другой вставлял, этому конец однозначно, там по моему М3, легко найти замену. Может высверлить?



[vsd]

Re: Сам себе ТО катушки - грабли

Дык это... не гаскучивоетсО. Уж и отвертки в размер, новые, пробовал. Один фиг - шлицы свернул (злые китайцы наверно клею добавили для прочности). Кто с таким сталкивался ? Что делали ?

Резьба левая?



[tvn]

Re: Сам себе ТО катушки - грабли

Вопрос по Тиерре 2500: При разборке на профилактику столкнулся с проблемой извлечения ведущей шестерни. Судя по всему ее можно снять только после извлечения штока шпули. А шток снять - раскрутить в его задней части винтик с головкой в потай на силуминовом наконечнике с профилем обхода для паразитки. Дык это... не гаскучивоетсО. Уж и отвертки в размер, новые, пробовал. Один фиг - шлицы свернул (злые китайцы наверно клею добавили для прочности). Кто с таким сталкивался ? Что делали ?
Я разобрал, конечно, после извлечения опорного подшипника ротора вместе с обгонным и ведомой косозубой шестерней. Собирать видимо с бубном прийдется - на вытащенном штоке все равно не смог винт раскрутить.

Володя - хорошо нагрей головку винта и попробуй! хотя ты шлицы уже свернул... тогда возьми и сделай пропил под прямое жало отвертки, пилить придется вместе с телом профиля обхода для паразитки (все равно придется им, профилем, пожертвовать :roll: ) пилить надо под таким углом, чтобы максимально (в данном случае) не ослабить профиль... ну если сломается, то я думаю можно будеть подобрать подобный от другой катухи (есть какие то запчасти от катушек на Писарева,60 или у Шаталова Сереги)
А греть винтик в любом случае надо - чтобы клей или краска отгорели! но грей без фанатизма, не до красного металла!



[Kostiksol]

Re: Сам себе ТО катушки - грабли

Пропилы уже скорее всего не помогут, хотя если нагреть может и свернется винт?
Можно греть обычным пояльником. Хотя???
Может лучше высверлить, а потом нарезать резьбу заново и новый винтик подобрать.
Я тоже с такой проблемой сталкивался, но в последний момент перед тем как сопсиху выкинуть всю эту дурную конструкцию с балкона, винт необожиданно (с испугу наверное) сорвался и я его выкрутил, заменив потом другим.



[prank]

Re: Сам себе ТО катушки - грабли

Пилить там увы некуда, мяса 0. А вот погреть промышленным феном ну или мини газовой горелкой - пойду-ка попробую. Только по закону жанра греть буду не винт, а корпус наконечника.



[prank]

Re: Сам себе ТО катушки - грабли

Нет, всетаки силы воли у меня слабые - покрутил в руках: шлиц свернул напрочь ранее - смысла греть нет без возможности зацепить винт. Пилить прямой шлиц вроде можно попробовать, но нужно полотно под распил S=0,3...0,4 мм. Такого, увы нет. Вопчем сидит все плотно без люфтов, наконечник обхода отлит очень точно и аккуратно (вызывает уважение технология) - попробую не поганить изделие - а с бубнами аккуратно собрать - как разбирал. Фотоотчетик потом по профилактике обязуюсь выложить.



[ddd-ddd]

Re: Сам себе ТО катушки - грабли

Ну, 0,3мм- не вопрос и меньше можно, но если есть возможность обойти...))) Слежу с интересом, т.к. у супруги терра, ещё не обслуживал, ждёмс)))



[Romhik]

Re: Сам себе ТО катушки - грабли

Подскажите, пожалуйста, что неодходимо обязательно делать с катушкой в межсезонье? Вроде бы всё работает плавно без лишних шумов.



[prank]

Re: Сам себе ТО катушки - грабли

Можно ничего не делать, если катушка куплена на 2-3 сезона. Потом купить новую. Но если бережно отноститься к своему инструменту ... в обеспечение максимального удовольствия от его работы ( ) - полная разборка (включая разборку закрытых подшипников (снятие защитных крышек)) с промывкой каждой детальки и сборка со смазкой мест трения/качения. Иногда разборка требуется и в сезоне ловли с частичной промывкой и заменой смазки при попадании песка, грязи, выражающихся в появивлении шумов и нарушениях плавности хода. А хотя бы раз в год старую смазку необходимо менять по причине набора ей продуктов износа.



[prank]

Re: Сам себе ТО катушки - грабли

Need help, как говорится. Посеяна где-то кинематическая схема Team Daiwa Tierra. При сборке обнаружен значительный осевой люфт (около 0,8 мм) втулки-ведомой шестерни ГП. Зазор между проушиной шасси, куда она входит и торцем червяка. Есть подозрение на то, что там была хитрая шайба, возможно из полимера, которую я возможно благополучно смыл в канализацию при промывки шасси с Fairy под краном. Посмотрел кинематическую схему Caldia KIX и разобрал новую. Но увы, там чуть-чуть отличается - ведомая шестерня крутится в пластмассовой втулке (с фланцем), которая вставлена в проушину шасси (уж и не знаю - лучше это с т.зр. конструкции или нет - с т.зр. износа - да, а усилия - может и нет). Короче у кого есть кинематическая схема Team Daiwa Tierra - большая просьба отсканить и выложить, если не затруднит.
Кстати (для сведения) у Caldia KIX тайваньского производства (который разобрал) в качестве опорного подшипника ротора (той ведомой шестерни-червяка-латунной втулки) стоит CRBB (как на Тьерре). Странно, что производитель это не разрекламировал.



[Tima]

Re: Сам себе ТО катушки - грабли

prank Посмотри ЛС.



[Tima]

Re: Сам себе ТО катушки - грабли



[Tima]

Re: Сам себе ТО катушки - грабли

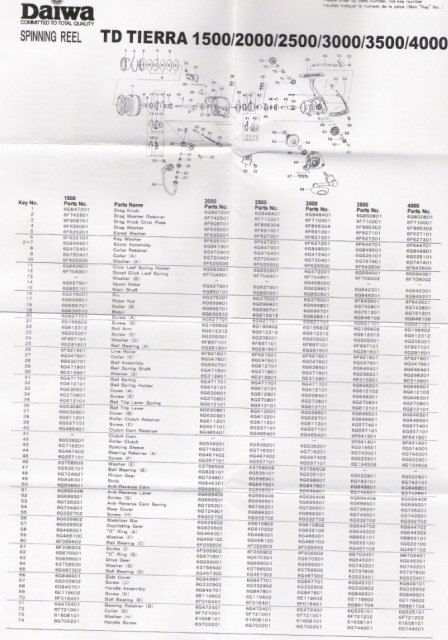

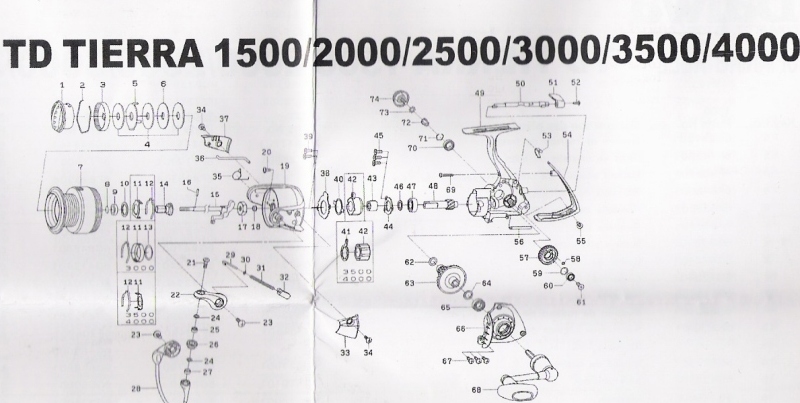

Так пойдёт?



[Чих-Пых.]

Re: Сам себе ТО катушки - грабли

Вполне,ну ты зажигаеш :lol: .



[prank]

Re: Сам себе ТО катушки - грабли

Ох, спасибо, Тимур. Однако ничего я не потерял, получается. Между проушиной шасси и втулкой-червяком 48 ничего в Тьерре нет. Хмм. А осевой люфт-то ротора присутствует (ок. 0,5-0,8 мм)... Неужто так и было ?
Еще раз спасибо.



[prank]

Re: Сам себе ТО катушки - грабли

А никто не подскажет, что раньше разработали: Caldia KIX или Tierra ?



[Paul_T]

Re: Сам себе ТО катушки - грабли

А никто не подскажет, что раньше разработали: Caldia KIX или Tierra ?

Если говорить о ТОМ поколении, то Калдия КиКС, Тим Дайва Эдвантэдж А, Тим Дайва Сол - это практически одна и та же катушка с разной расстановкой подшипников, разной расцветкой и комплектацией. По-моему, 2005-2006 год разработки/вывода на рынок. Все эти катухи - Real Four. Сборка - щас уже могу что-то напутать - от Японии (часть Клав) до Таиланда (часть Клав, Сол, Эдв.А).
Тьерра - модель 2007 года. Маркировки R4 на ней нет, хотя по сути (и в кое-каких национальных каталогах) ее к R4 тоже можно отнести. Сборка - Поднебесная.
У Калдии с близняшками вал ведомой шестерни со стороны ротора садится на втулку или подшипник. У Тьерры - прям в отверстие корпуса?
Подшпульный узел устроен одинаково (у кого-то там ш.п., у кого-то втулка, причем у разных моделей - из разных материалов, я у себя на Тьерре засобачил туда ш.п.). Rotor Nut у Клавоподобных с ш.п. внутри, у Тьерры - простой, но в Тьерру, по-моему, можно засобачить такой же, как на Клаве, по-моему подойдет.



[PavelMikin]

Re: Сам себе ТО катушки - грабли

Как вариант люфт можно убрать дополнительными шайбочками, или на дайвах это не канает?



[FEST]

Re: Сам себе ТО катушки - грабли

Зима длинная, на подлёдную рыбалку не езжу!! Поэтому за зиму перебираю, промываю и смазываю все катушки!
