Катушки Stinger

[РЫБАНУТЫЙ]

Яков, так те дистанционные шайбы и были вставлены для того, чтоб не зажимало при сборке то, что туда вложили.

На стоковом ролике там внутренняя полочка,которая сама по себе уже выполняет роль дистанционной шайбы между двумя подшипниками.
А дистанционные шайбы просто болтаются внутри этой полочки-они не нужны там.
Профиль ролика лесоукладователя на этой катушке нужно поменять на проверенный профиль Твист Бустер.
Причем,уклон ролика нужно делать точно в открытый видимый зазор между щек,те без боковых плеч.
На супертонкой леске или шнуре боковые плечи - это зло,тк при подклинивании ролика или скольжении по нему (на тонком шнуре без нагрузки) шнур будет стремиться уйти на плечо и далее под щеку-обрыв обеспечен.
Подшипник (-и) вложить внутрь ролика и с боков зазор отрегулировать фторопластовыми шайбами.
Двоим уже переделал-проблем нет.



[соловей]

А дистанционные шайбы просто болтаются внутри этой полочки-они не нужны там.
Профиль ролика лесоукладователя на этой катушке нужно поменять на проверенный профиль Твист Бустер.
.

Не знаю как было на твоих катушках, а у моей было так: в стоке при извлечении тонкой шайбы ролик слегка уходил к дуге продолжая вращаться, затем извлёк следующую, более толстую и всё - конструкцию зажало и ролик перестал вращаться, так что не болтались шайбы там.
При ловле тонкими лесами, да и более толстыми необходимо следить за постановкой в ролик, тогда не будет намотки на гайку фрикциона и неблагоприятных положениях лесы, при этом всё должно быть в натяге, это относится к большинству катушек и является аксиомой.
На моей катушке всё работает прекрасно без изменений геометрии ролика, твои мысли по геометрии верны, но если так относится ко всему, то переделывать надо почти всё в этой жизни.

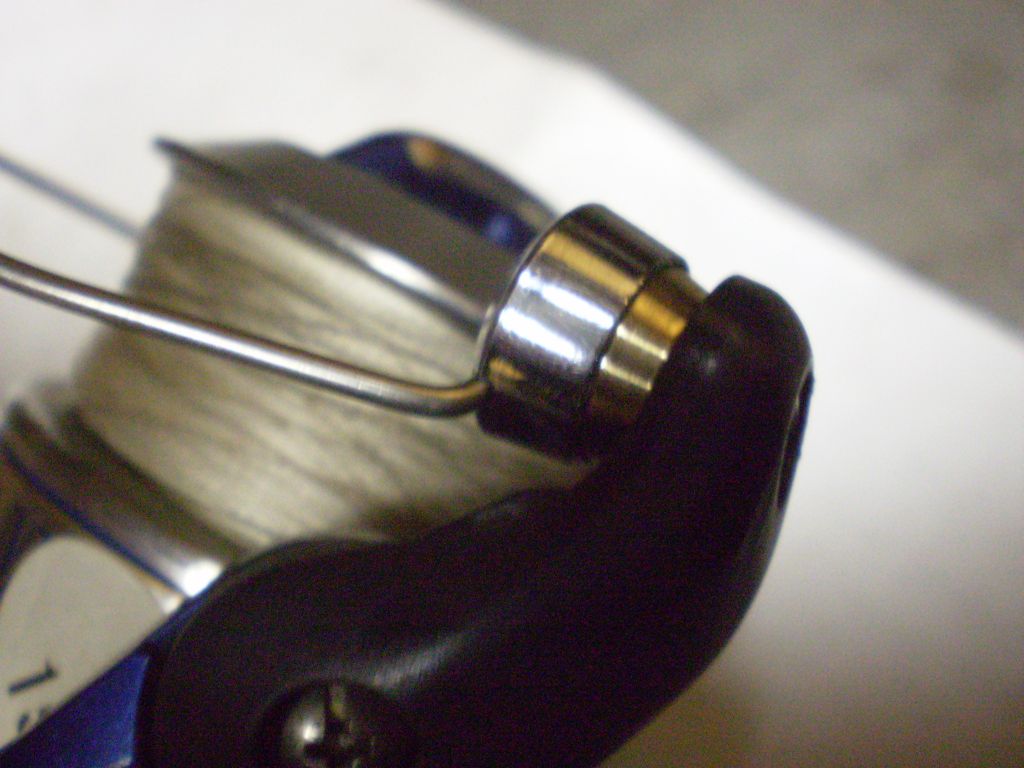

Вот фото моего узла



[РЫБАНУТЫЙ]

Не знаю как было на твоих катушках, а у моей было так: в стоке при извлечении тонкой шайбы ролик слегка уходил к дуге продолжая вращаться, затем извлёк следующую, более толстую и всё - конструкцию зажало и ролик перестал вращаться, так что не болтались шайбы там.

Правильно,что зажало.
Так как ролик висит там на выпирающих из боков подшипниках,которые просто обеими обоймами :lol: уперты в боковину щек.
Гениально-просто супер. :lol:
Ты убрал дистанционные шайбы, и подшипники просели внутрь ролика.
Здесь сам узел спроектирован неправильно.

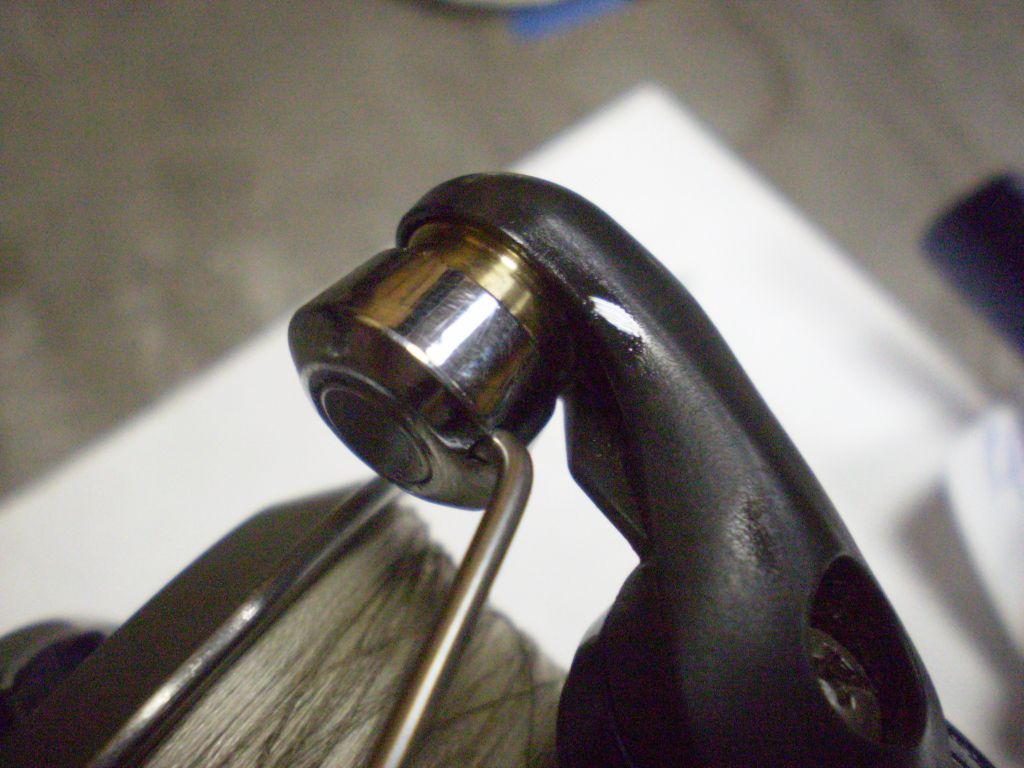

А должно быть вот так.



[соловей]

Правильно,что зажало.
Так как ролик висит там на выпирающих из боков подшипниках,которые просто обеими обоймами :lol: уперты в боковину щек.

При этих выпирающих и упирающихся ШП в стенки ролик вращался! Ты говорил, что шайбы там болтались, а сейчас рассказываешь технику установки ролика, у меня нет чертежей и замеров, я этот узел вижу насквозь.



[РЫБАНУТЫЙ]

Ты говорил, что шайбы там болтались, а сейчас рассказываешь технику установки ролика

Технический и логический смысл установки этих дистанционных шайб мне обьясни,если в ролике есть внутренняя разделительная полочка.



[Tabib]

Наверное, смысл в том, что в разделительную полочку ролика упирается наружная обойма подшипника, а дистанционные шайбы - во внутреннюю обойму.
Считаю, что правильное позиционирование подшипника в ролике должно производиться упором дистанционных шайб именно во внутреннее кольцо.
Тогда наружное вместе с самИм роликом будет вращаться свободно.

Кстати, недАвно китаёзы прислали мне ролики Симановского профиля из карбида кремния (пресловутый sic).
Надфиль их не пилит.
Никто такие не пробовал?
Буду экспериментировать...



[РЫБАНУТЫЙ]

По своей сути, в Стингере без разницы-во что уперты дистанционные шайбы.
Так как здесь нет посадки с натягом внешней обоймы подшипника на ролик.
Можно свободно обойтись и без дистанционных шайб и без полочки-просто простым сдвоением (строением,счетверением ) подшипников.
Для меня вот очевидно,что именно в Стингере узел ролика разрабатывали под конкретные размеры ролика (и получилось,так как получилось),а не совсем наоборот.



[РЫБАНУТЫЙ]

Если конкретно по керамике,то безусловно-это вечная штука.
Только,если Вы заказываете керамические ролики с али,то будьте уверены,что 2 из 3 роликов с определенным профилем и размерами не встанут в точный размер в определенную катушку.
Сам лично заказывал 3 профиля и разные размеры.
Так вот 1 ролик нормально встал,но с большими зазорами по плечам относительно щек.
Под другой пришлось подгонять (протачивать на станке ) стоковую правую шайбу твист бустера.



[соловей]

Технический и логический смысл установки этих дистанционных шайб мне обьясни

Зачем, пусть ты будешь прав , у тебя было так, у меня по другому, каждый видит по своему.
Вчера на соревнованиях видел Иннову 17 года, ролик установлен другой и посадка в узел изменена, цена осталась прежней и улучшения на лицо, что не может не радовать. Я не являюсь поклонником какой либо марки катушки, сужу по сроку и комфорту эксплуатации, есть экземпляры с таинственными названиями, которые служат людям достаточно долго для их ценовой категории.

Наверное, смысл в том...

Кстати, недАвно китаёзы прислали мне ролики из карбида кремния (пресловутый sic).
Никто такие не пробовал?

Мне нравятся Ваши мысли по роликовому узлу Инновы, переделать не составит для Вас труда.
Ролики с алиэкспресс я уже устанавливаю, профиль правда квадратный на вид, но это не мешает работе, посмотрим дальше что будет. Понравилась цена - 220р., поверхность очень гладкая и сам ролик идеально круглый! Эту темку можно пообсуждать в соответствующей ветке, к Стингерам пока не относится .



[_grey]

...
Можно свободно обойтись и без дистанционных шайб и без полочки-просто простым сдвоением (строением,счетверением ) подшипников...

Не можно. И куча китайских катушек, где так сделано, тому подтверждение.



[РЫБАНУТЫЙ]

Не можно. И куча китайских катушек, где так сделано, тому подтверждение.

Для меня китайцы не авторитет. :lol:
А пока я вижу только то,что вижу,а именно - пара сдвоенных подшипников 4*7*2 работают на порядок лучше одного 4*7*2,5 ,упертого в полочку.
Даже ввиду их китайской расхлябанности (внутренних люфтов на шариках), они не дают осевой перекос ролика ,тк имеют бОльшую площадь контакта с валом и роликом.

Зачем, пусть ты будешь прав

Да,ладно, расслабься... :lol:
Ушел из темы...Без меня уже обсуждайте,как космические корабли ...



[CHV]

Это мою катушку Рыбанутый перебирал) после утопления ( секунд 10 в воде ледала) стала порыкивать и подклинивал ролик лу. ТО пошло на пользу, посмотрим сколько протянет, пока 2 рыбалки полет нормальный.
При подклинивании ролика леска 0.12 действительно гдето в ролике застревала и рвалась каждые 10 минут рыбалки. Но повторюсь при обслуженном нормальном подшипнике в этом узле все ок! Все лето ловил никаких проблем.

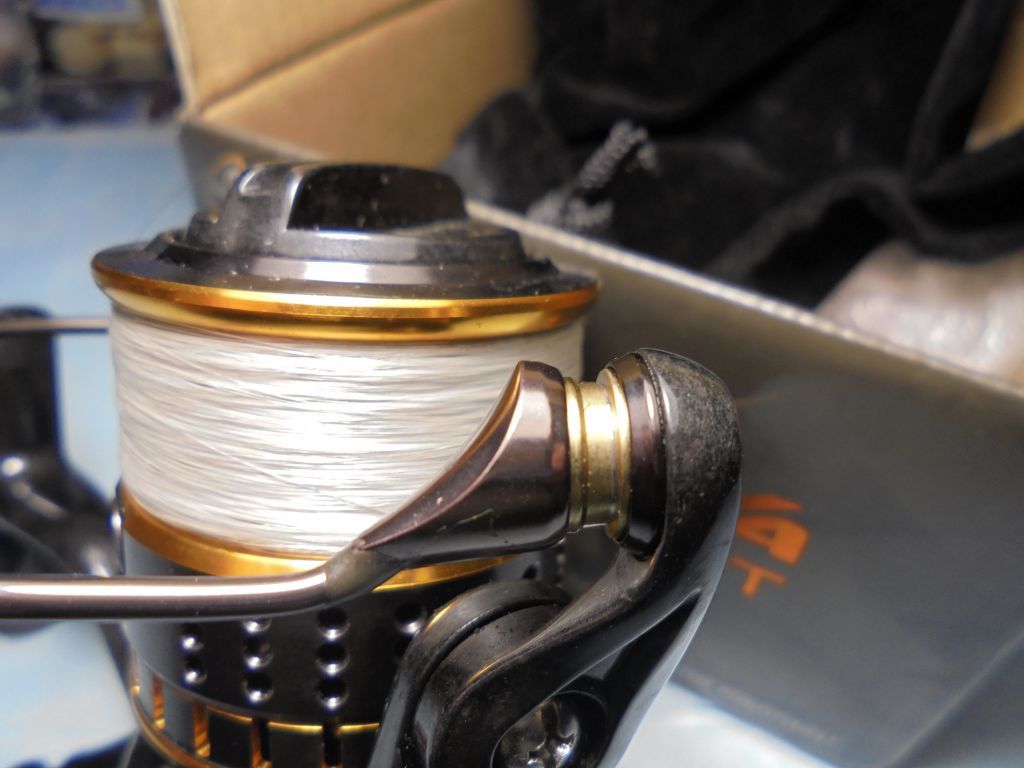

Пару раз всего был обрыв когда цеплялся за выступ где дуга заходит в корпус ролика- на фото выше соловей если не ошибаюсь эпоксидкой залил этот выступ Надо также сделать.



[Mark_Ranton]

Вчера на соревнованиях видел Иннову 17 года, ролик установлен другой и посадка в узел изменена, цена осталась прежней и улучшения на лицо, что не может не радовать.

Видел тоже у Сани Серых на КТО, но визуально не запомнил, может фото кто-нибудь кинуть нового ролика, для понимания как ролик старый от нового отличается?



[JBNSK]

На стингер aggregate 2500 реально где то достать запчасти?



[СОЛ]

Может быть от Tsurinoya подойдёт. Здесь есть маленько https://www.tsurinoya.net/collection/zapasnye-chasti-2



[JBNSK]

@СОЛ, спасибо, но ГП нету



[Dkflbvbh]

На стингер aggregate 2500 реально где то достать запчасти?

Реально. https://profish.ru/letnij-katalog/shpuli-zapchasti-smazka/zapchasti



[JBNSK]

Реально. https://profish.ru/letnij-katalog/shpuli-zapchasti-smazka/zapchasti

Класс! Спасибо большое!



[Maksom223]

Насколько я знаю, очень хорошие катушки



[JBNSK]

Реально. https://profish.ru/letnij-katalog/shpuli-zapchasti-smazka/zapchasti

оказалось там нет ГП в наличии на аггрегейт 2500, не в курсе от какой тсуринои подходит? я как понял они идентичны.
