Самодельные гибридные двигатели (отчеты и техинформация)

[kosrogov]

@Strelec65, Дело за малым, найти винт от москвы (я от стрелы найти не могу).



[kosrogov]

@Strelec65, Читал вроде от ветерка ставят.



[Strelec65]

При желании найти можно. От ветерка Акваланг ставил меняя гребной вал.



[Budarov]

Всем доброго дня. Немного поработал над чемперком своим и остался очень доволен результатом.

Лодка Ракета РЛ 380 НДНД

Двигатель Ч225, отключен ограничитель, подложены шайбы.

Перебрал редуктор, установил иностранные подшипники, иностранные сальники, установил гребной вал из нержи, устранил выбивание скорости. Был срезан и заварен прилив для забора воды, устранены отверстия лишние в ноге. О чудо, в редукторе чистое масло! Ура!

Гребной винт грузовой, на глаз была выровнена толщина лопастей, заострил кромку, отполирован.

Результат: Я - 100кг + Жена 52кг + ребенок 15кг + вещи и провизия на пару дней - 22-23 км\ч. Очень доволен!



[Prapor_SPb]

@Prapor_SPb, К сожалению чуда не случилось, при дополнительной загрузке 30ти килограммового ребёнка и десятка килограмм вещей скорость упала до 10-11, полуглисс. Порадовал расход, 1.2 л. на 8-9 км. смешанного движения. Немного высоковата минимальная скорость, 4 км\ч. Надо попробовать трёхлопастной винт, может что то изменится...



[Александр29]

@Strelec65, а если делать лёгкий гибрид из Стрелы с двигателем 4 л.с, родной винт пойдёт?



[Strelec65]

@Александр29, извини, я сейчас рыбачу на вологодчине, в инете почти не бываю.
Думаю для 4 лс родной винт нормально будет. У меня на стрелогибриде с родным винтом скорость 17км в час была. Но это с 200 кубовой годовой.



[Anatoliy88]

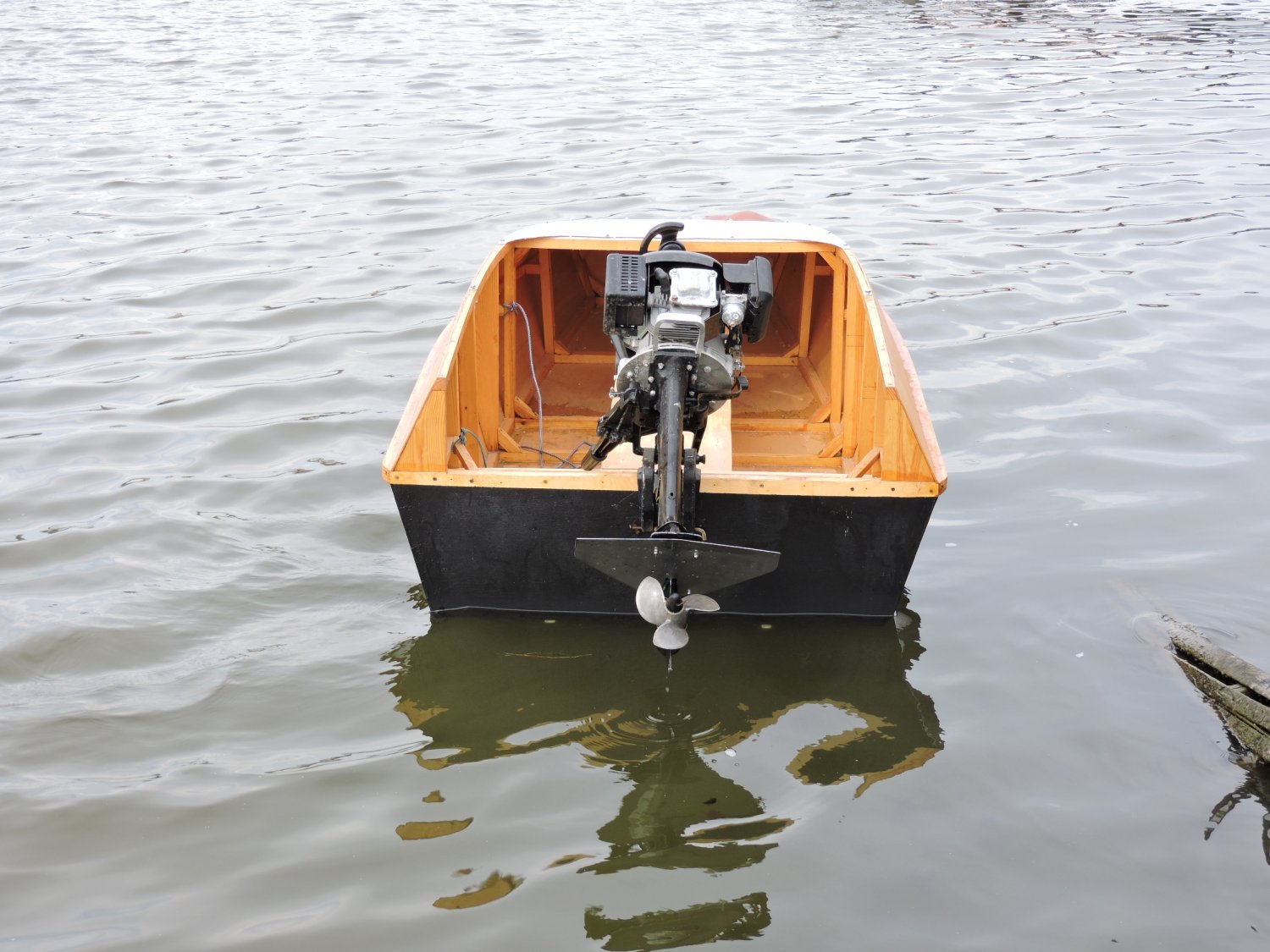

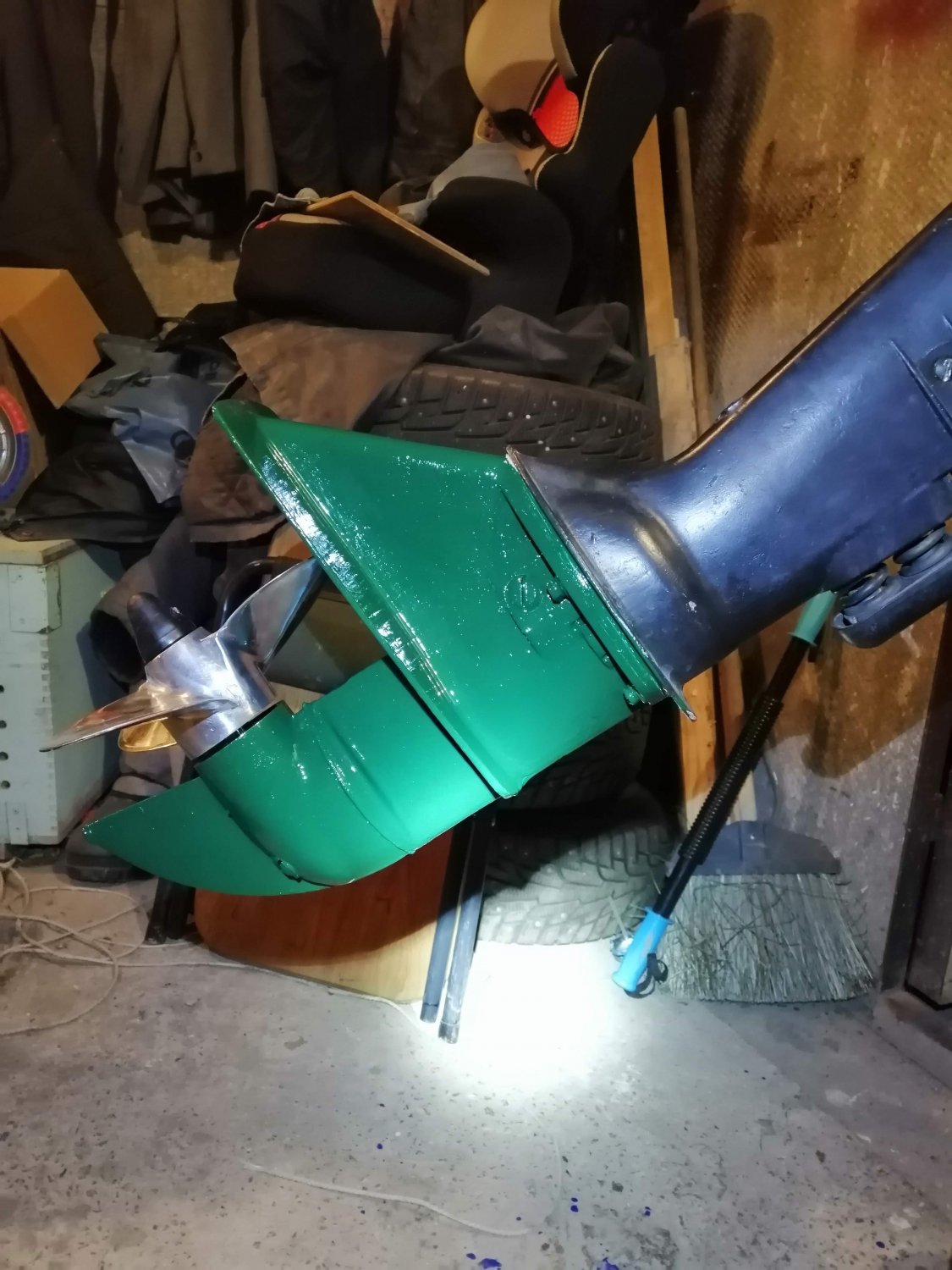

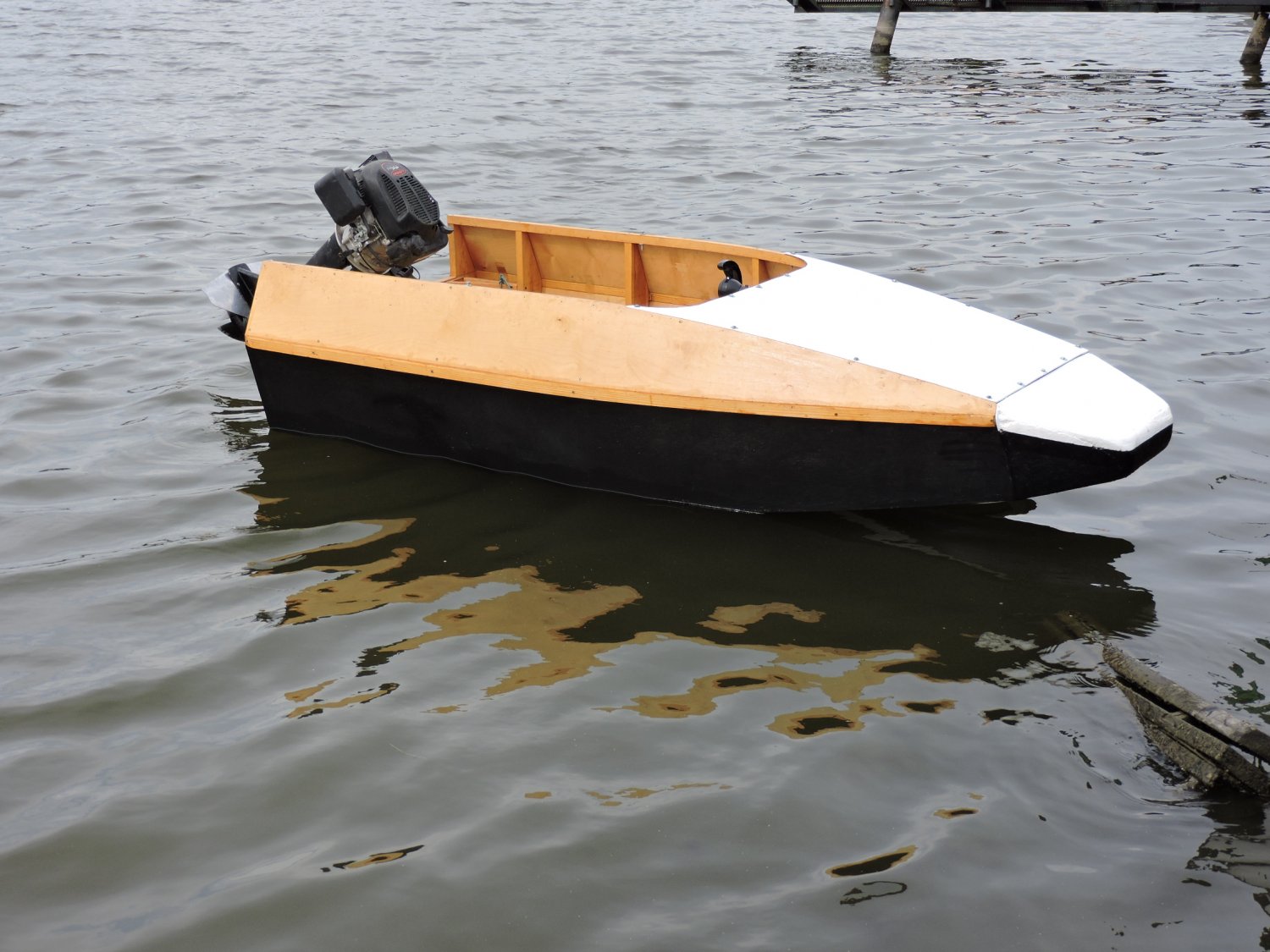

Вчера проверил комплект гидрокрыло в деле. Лодка по габаритам 2,7 на 1,3. По ватерлинии 2,4 на 1,0. Винт скоростной Ветерок 8 не пиленный. Мотор Loncin 196 cc. Гибрид. Лодка 45 кг + мотор 27 кг + якорь, весло, 3 литра бензина, сидения 10 кг. Базовый вес 80-85 кг. Без крыла комплект ехал 28-29 км/ч. при загрузке второго человека (+70 кг) из переходного режима не выходил. Скорость была 15 км/ч.
Вот что было с одним человеком 95 кг без крыла (уже скидывал ранее).

Вот результаты с крылом:
1. Скорость в одного человека 95 кг - 29 км/ч. И по ЖПС и на мерной миле. Выход на глиссирование 3-7 секунд (зависит от волнения). Крыло никак на максимальную скорость не повлияло. Зато на поворотах торможение процентов на 50 меньше. По мелкой волне стало идти вполне комфортно. Даже осмелился выйти в волну 50 см. Идти против волны можно, но не комфортно. Жёстких подлётов на волне нет.

2. Скорость с 2 людьми 95 кг+25 кг - 27 км/ч.

3. Скорость с 2 людьми 95 кг+70 кг - 24 км/ч. Крыло таки помогло выйти на глиссер

4. Скорость с 2 людьми 95 кг+115 кг - 14-15 км/ч.



[kosrogov]

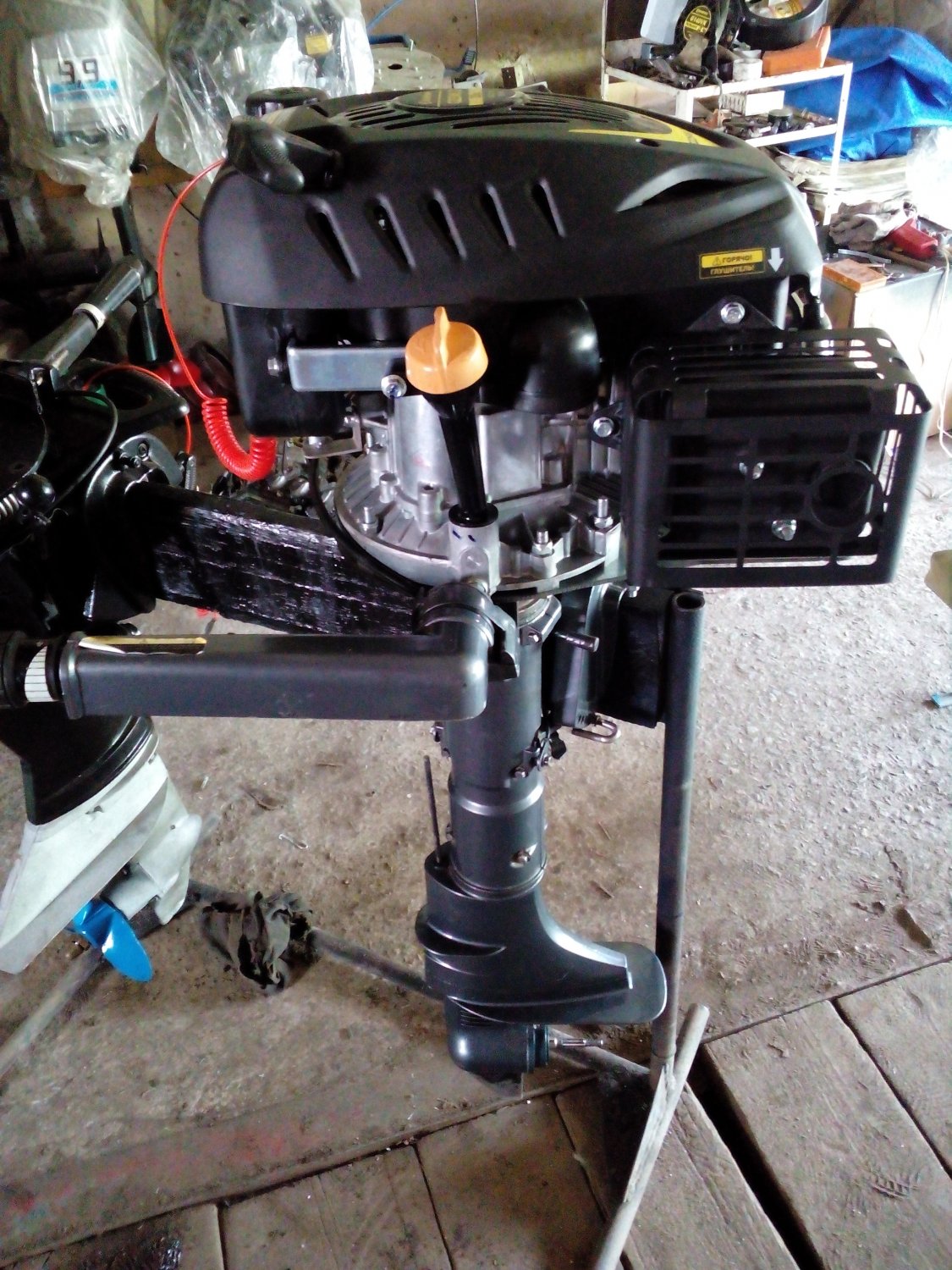

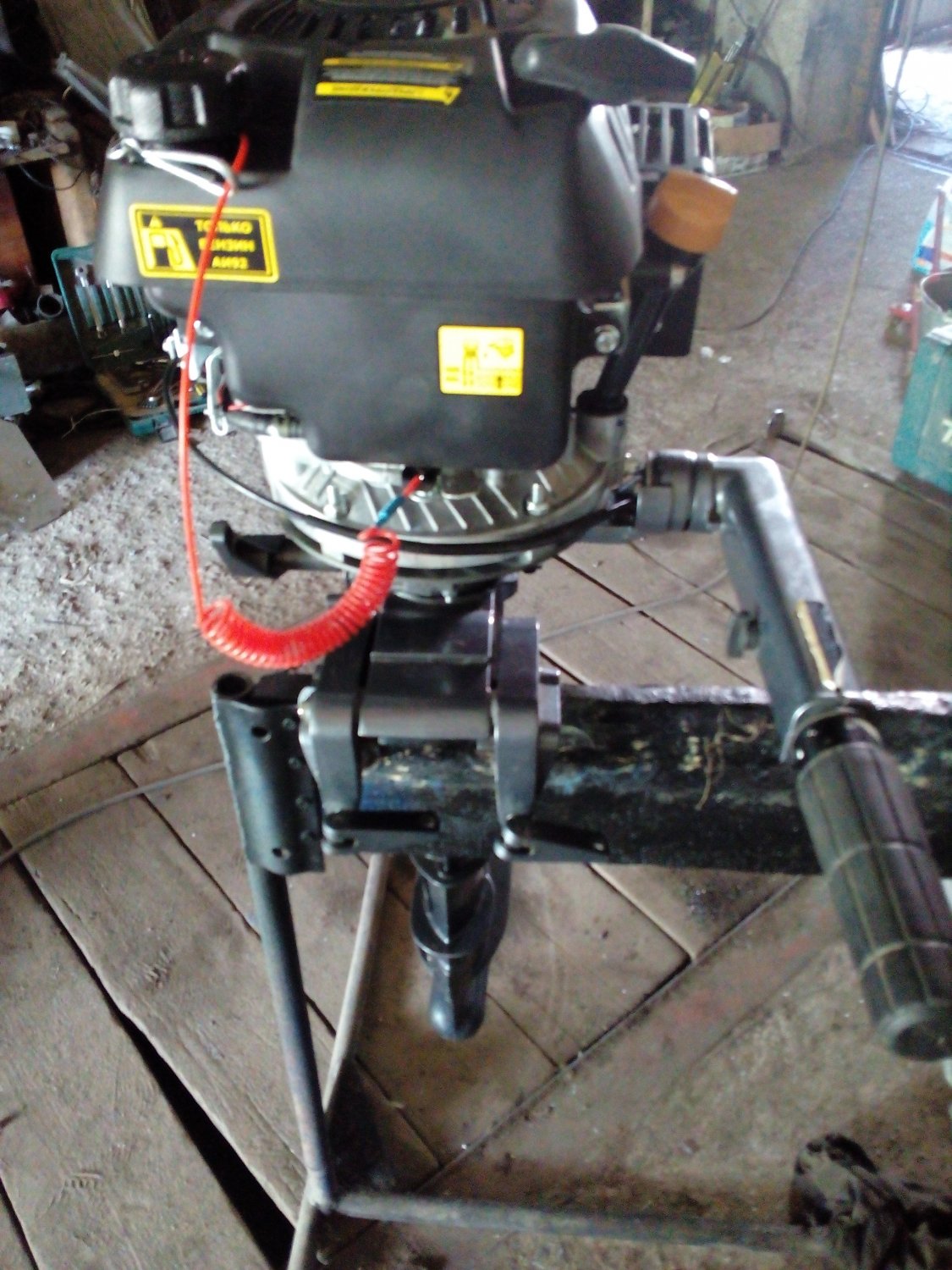

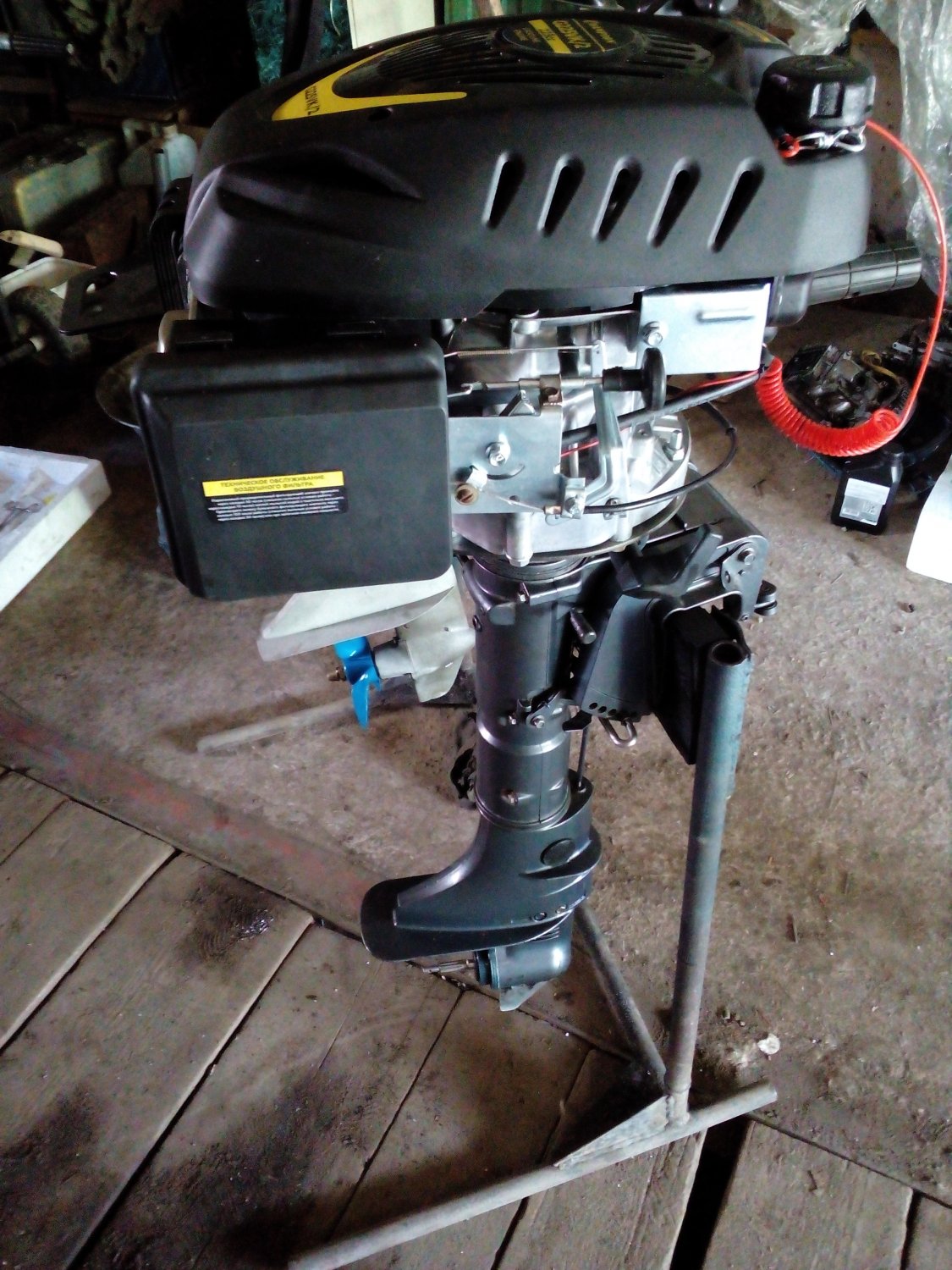

Всем доброго времени суток. Нужен совет. Собираю гибрид на базе Стрелы 5, двигатель Champion 200 vk/2, газ и подсос сделаны напрямую без регулятора. Первый запуск без нагрузки при выходе на большие обороты появляется треск в районе клапанов.Читал на форуме что подкладывают шайбы какие, куда и что это дает?



[andrei_kit]

Лодка Навигатор 380 НДНД
масса сухой лодки — около 50 кг
Загрузка: 2 человека (95+85кг) + вещи(бенз 20 литров, столик, эхолот, снасти и прочее ) около 50 кг.

ПЛМ Чемпион G340VK + Ветерок 8 :
Винт В8 грузовой - скорость 19-20 км/ч (5000 об/мин)
Винт В8 скоростной - скорость 26-27 км/ч (около 4500-4700 об/мин)
на глиссер выходит без проблем, главное вещи в нос закинуть.

вес мотора в сборе получился 46 кг. Очень тяжёлый(((



[Александр29]

Лодка Навигатор 380 НДНД
масса сухой лодки — около 50 кг
Загрузка: 2 человека (95+85кг) + вещи(бенз 20 литров, столик, эхолот, снасти и прочее ) около 50 кг.

ПЛМ Чемпион G340VK + Ветерок 8 :
Винт В8 грузовой - скорость 19-20 км/ч (5000 об/мин)
Винт В8 скоростной - скорость 26-27 км/ч (около 4500-4700 об/мин)
на глиссер выходит без проблем, главное вещи в нос закинуть.

вес мотора в сборе получился 46 кг. Очень тяжёлый(((

Вам нужно искать винт в-12. В-8 слишком лёгкие.



[strom83]

Правая мелкая метка 15°, большая 20° следующая 30°и крайняя 35° метка вмт внизу на корпусе. Собирал сам, схема, плата, прошивка кому будет надо пишите, сброшу.



[Крепость]

@andrei_kit,
У меня такой комплект Ч340 + Ветерок весил 41 кг. Где то много лишнего веса у Вас.

Сейчас построил Ч340 + Привет + центробежное сцепление (вес 44 кг). Голова быстросъемная.



[igrokovich_2014]

@andrei_kit, а я сиденья от лодки прикручиваются и никаких дощечек не вожу ???



[Voivano]

Сделал чертежи переходных пластин под распечатку на принтере на листах формата А4. Т.е. напечатал, склеил два листа, наклеил на лист металла. Центры отверстий намечены, керни и сверли. Размеры снимал сам, с плитой Седого совпадают. При печати, в настройках программы и принтера, убрать автомасштабирование (у большинства оно установлено по умолчанию, поэтому размеры не совпадают с реальными), тогда все будет отлично, масштаб 1:1. Для Москвы контур пластины не делал, это уже сами на свой вкус. Надо просто добавить внизу выступ. Типа как Седого. https://yadi.sk/d/TLCtqmVIaR-5pA https://yadi.sk/d/jwMq8deXTfAKPg https://yadi.sk/d/kIr04Zonz2RIkA



[kosrogov]

Спасибо за чертежи. А кому лень возиться:
http://shop.motodog.ru/catalog/69/
Сам брал там.



[alexey.tarasov]

Была хонда 2бф 1997г. Сломался двигатель. Нога целая. Хочу сделать гибрид с Чемпионом 110. Может есть у кого какая инфа по этому вопросу? Нигде ничего не нашёл. Везде только гибрид В8



[JAWA0110]

@alexey.tarasov, Разницы нет никакой, что на дейдвуде Ветерка собирать гибрид, что на дейдвуде Хонды.



[rnvaan]

Стрела , чемпион 200 вк . Установлено сие чудо на большой катамаран, скорость не замерял, вроде хватает. На казанке м, против течения 2 взрослых 1 ребёнок 10 км в час. Винт родной. Переходник, плита, сальники, подшипники заказывал на мотодоге. Ручка с велосипеда (переключение скоростей) удобно оказалось, выставил сколько надо и довольный сидишь)



[vladimir-zapolskij]

Всем добра.

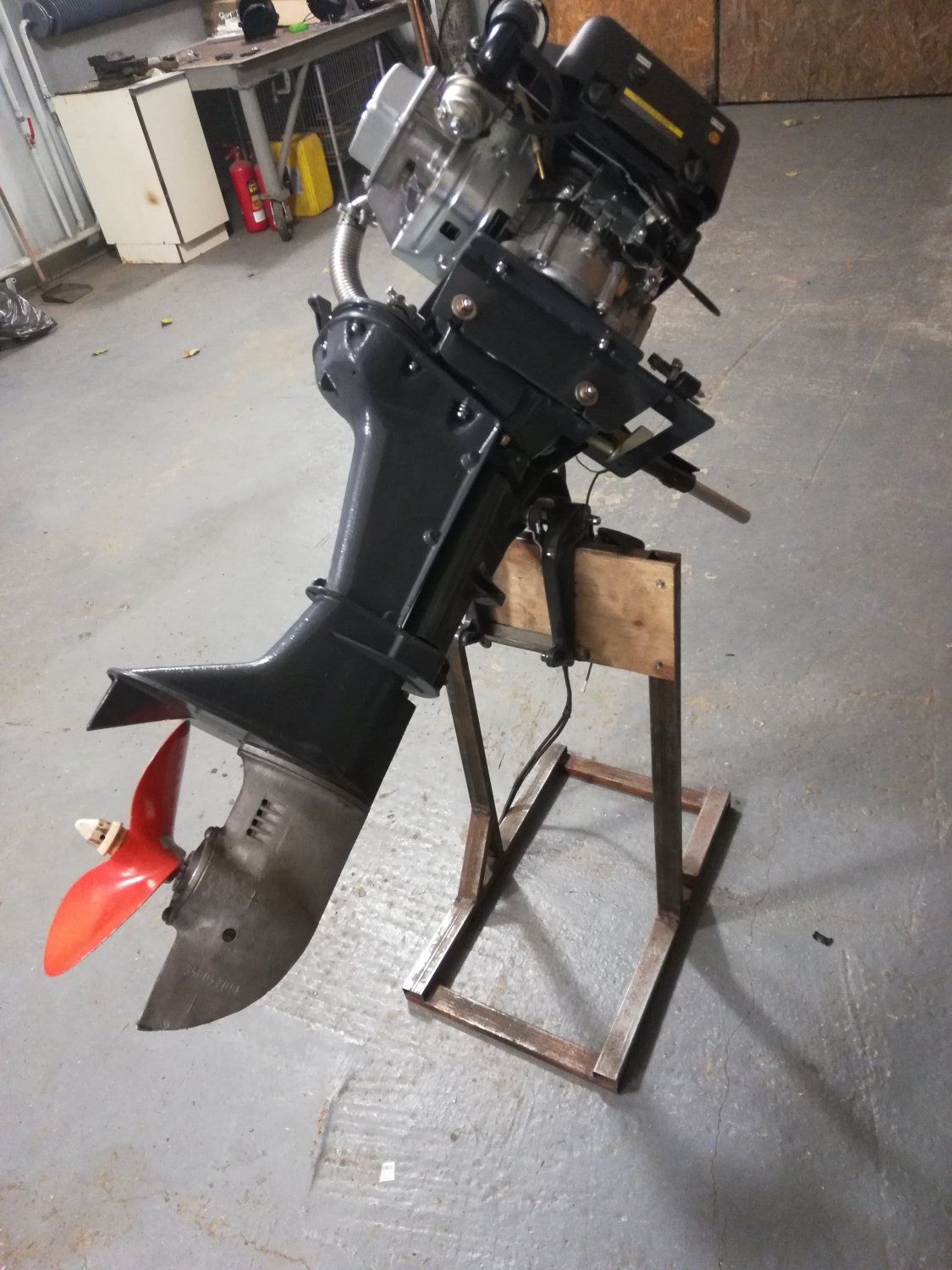

Гибрид на ноге стрелы 5, голова Champion 225vk с микропроцессорным зажиганием УОЗ, винт Москва 10 грузовой (переточили вал, штифт в родном месте, срезал все выступы на кавитационной плите).
Лодка катамаранного типа камкур 300 пайолка.
В одного (85кг), канистра бензина 10л, 24км.ч. при чем одинаково по/против течения. Загрузка + 75кг 18-20км.ч.
