Обслуживание, разборка-сборка и тюнинг мультипликаторов

[Netleon]

Поделитесь результатами.
Особо интересно по Альдебарану БФС.



[Gleb_K]

Поделитесь результатами.
Особо интересно по Альдебарану БФС.

Померил шайбы фрикциона
- Antares HG : 1. Outside Diameter = 35 mm, Inside Diameter = 26mm, Thickness = 1,5mm.
2. Outside Diameter = 27 mm, Inside Diameter = 8mm, Thickness = 1,5mm.
- Aldebaran XG BFS:1. Carbon fiber- все и так хорошо, не надо трогать.
2.Outside Diameter = 21 mm, Inside Diameter = 8mm, Thickness = 1,5mm.

Буду менять, сфотографирую, кстати буду менять еще в Zilllione JD, Luna 300, Alphas 105H finesse custom и Metanium MG7 и шайбы и шары.Так что поковыряюсь от души.



[novelxp]

Здравствуйте, подскажите пожалуйста cronarch 51e6 у ручки появился малый обратный ход пару миллиметров, вроде это не норма. Подскажите если это не норма, в чем может быть проблема? Я разобрал полностью мульт первый раз, пока из изучения конструкции понимаю что дело может быть в обгонной муфте, хотел бы уточнить у Вас.



[prank]

.. пока из изучения конструкции понимаю что дело может быть в обгонной муфте...

Все верно. Обгонку промойте бензином-галошей, капните масла на ролики. Можно в дополнение: по маленькому кусочку густой смазки размером не более 1мм³ на каждый ролик, однако густая смазка должна смешиваться с маслом, которое закапали.
Впрочем если отдача рукоятки 2мм в районе кноба - это возможно не криминал, т.к. роликам в обгонке надо немного прокатиться по внутренней поверхности наружной обоймы обгонки, чтобы расклинить внутреннюю и наружную обоймы. По принципу работы обгонки немного тут вот писал. Там правда описаны 2 режима, в т.ч. выключенный, к мультам данный режим не относится.



[jerk70]

Здравствуйте уважаемые коллеги.Решил обгрейдить свой zillion-pe,поменять родные шпульные "шары"наКерамические подшипники Boca Bearing Abec.В связи с этим возникло несколько вопросов.Нужно ли промывать подшипники от заводской смазки перед установкой,желательно узнать чем лучше.Масло взял высокоскоростное этой же фирмы.Улучшится ли дальность заброса при замене родных,оговорюсь ловлю в основном на воблеры весом 13-25гр.шнур PE 1.2-1.5.Ну и на последок хотелось услышать ваше мнение об всей этой затеи.



[prank]

Решил обгрейдить свой zillion-pe,поменять родные шпульные "шары"наКерамические подшипники Boca Bearing Abec.В связи с этим возникло несколько вопросов.Нужно ли промывать подшипники от заводской смазки перед установкой,желательно узнать чем лучше.Масло взял высокоскоростное этой же фирмы.Улучшится ли дальность заброса при замене родных,оговорюсь ловлю в основном на воблеры весом 13-25гр.шнур PE 1.2-1.5.Ну и на последок хотелось услышать ваше мнение об всей этой затеи.

Лучше без смазки брать с буковками LD (= Lube Dry Bearings have been clean and are free of all grease and Oils) в конце обозначения (например SMR103C-2OS/P58 #7 LD) Но и их можно сразу промыть. Не идеальные по чистоте они. О чем свидетельствует например наличие точно такого же, но в 2 раза дороже: SMR103C-2OS/P58 #7 UDL (UDL ultra dry lube).
Как мыть - см. сюда и далее по ссылке.
По дальности не скажу. Затея нормальная.



[jerk70]

Во первых спасибо за ответ.К сожалению заказал подшипники не на официальном сайте,а с москвы,после разговора с менеджером мне сказали,что с рыжими пыльниками нет,а остались с металлическими пришлось брать такие.Да и конкретной маркировки на них нет только для каких моделей мультов http://spinmag.ru/index.php?option=com_ ... uct_id=611 Да и цель этой всей заморочки,забрасывать подальше воблерки меньшей массы 7-10гр.



[novelxp]

Дорогие эксперты, после многочисленной сборки и разборки cronarch 51e6 появились вопросы, оснавная ось на которой держится ручка и остальные детали должна быть такой подвижной? И зачем это.?
После нажатия клавиши, стала сдвигаться через раз ручка не много, или что бы ручка отщелкнулась иногда ручка проходит пару свободных милиметров, я что то не так собрал?
Ну и последний, катушку брал бу и заметил что внутри, нехватает одного винтика. Где то можно специализированно купить или просто подобрать в строй магазинах?



[Valeragig]

Здравствуйте, у меня вопрос по работе магнитного тормоза на Премьере.
Случайно обнаружил, что ни шпуля, ни черная пластина, которая крепит центробежный тормоз, с магнитом не взаимодействует, т.е. попросту не магнитится даже ось не магнитится). Но ведь магнитный тормоз работает - тормозит шпулю. Не пойму как.
Вопрос не праздный, поскольку на аваиле продают магнитную тормозилку для Моррума и в комплекте можно выбрать магниты диаметром 5 мм., но толшиной - 2 мм., 2.5 мм., 3 мм. Думаю, что магниты толщиной 3 мм. будут тормозить шпулю сильнее, чем магниты 2 мм., но принцип действия не понятен.
Где-то читал, что с магнитной системой можно "поиграться", т.е. изменить настройки (полярность магнитов). Или настройка это, что-то другое.
Может кто знает принцип работы - просветите. Думаю, что многим это будет интересно.
С ув., Валерий.



[prank]

Где-то читал, что с магнитной системой можно "поиграться", т.е. изменить настройки (полярность магнитов). Или настройка это, что-то другое.

Здравствуйте Валерий.
Принцип простой - перемещение массивного проводника с малым электрическим сопротивлением в переменном магнитном поле (или наоборот) индуцируют в данном проводнике токи, создающие магнитное поле противоположного направления, соответственно тормозящие. См. в поисковых системах статьи по запросу Токи Фуко.
Меняя количество магнитов в линейном магнитном тормозе, меняется напряженность магнитного поля, соответственно вихревых токов и противодействующего магнитного поля.
В магнитной системе цилиндрические магниты обычно ставят поочередно в "противофазе" (с противофазной "полюсовкой"), чтобы максимизировать токи фуко в индукторе (проводник, где они возникают).
Естественно токи Фуко не зависят от магнитных свойств проводника, а зависят от его эл. сопротивления и "массивности" (правильнее - геометрии в сечении, перпендикулярном направлению движения).
Примерно так.



[крик]

Володя! Браво))



[Valeragig]

Володя, спасибо за разъяснение.
Расположить магниты в противофазе - это значит 2 и 4 магниты перевернуть другой стороной? И тогда действие магнитной тормозилки на шпулю увеличится? Я правильно понял? Другой стороной магниты не хотят "лепиться"
С ув., Валерий.



[prank]

Расположить магниты в противофазе - это значит 2 и 4 магниты перевернуть другой стороной?

Они и так уже в "противофазе" - перевернуты поочередно, для максимальной эффективности. Собственно поэтому и "лепятся". Насильно переворачивая их через один, Вы только снизите напряженность переменного магнитного поля. Это эквивалентно с т.зр. тормозящего усилия простому удалению части магнитов. Усилить действие магнитной линейки можно только за счет использования либо более "толстых" магнитиков, либо более мощных. Однако в стоке и так идут мощные ниодимовые магниты, если не ошибаюсь.



[zaycen]

Скажите, кто-нибудь сравнивал шпули от STX Gen3 и Premier Gen3 ?
Хочу взять третий STX и допом шпулю от премьера, подойдёт ли она ?



[prank]

Скажите, кто-нибудь сравнивал шпули от STX Gen3 и Premier Gen3 ?
Хочу взять третий STX и допом шпулю от премьера, подойдёт ли она ?

Как минимум, центробежные блоки принципиально разные: IB и IVCB-IV. По геометрии шпуль и присоединительным размерам данных пока нет.



[zaycen]

prank
спасибо.
т.е. если шпули и одинаковые, то тормоза нужно с родной ставить ?



[prank]

т.е. если шпули и одинаковые, то тормоза нужно с родной ставить ?

Или да, если позволит посадочное место на оси (при этом грузики IVCB-IV удалить), или + всю боковую крышку от Премьера, однако ее совместимость с шасси STX необходимо проверять. Скорее всего шасси унифицированное и совместимость будет, однако все это в области догадок, т.к. практической возможности проверки не имел .



[zaycen]

prank
понял.
вам случайно не известен вес шпули на curado e51 ?



[prank]

prank
вам случайно не известен вес шпули на curado e51 ?

Curado 50 E 11.4 г
Буду своей Курадке ТО делать - произведу взвешивание.



[DmG]

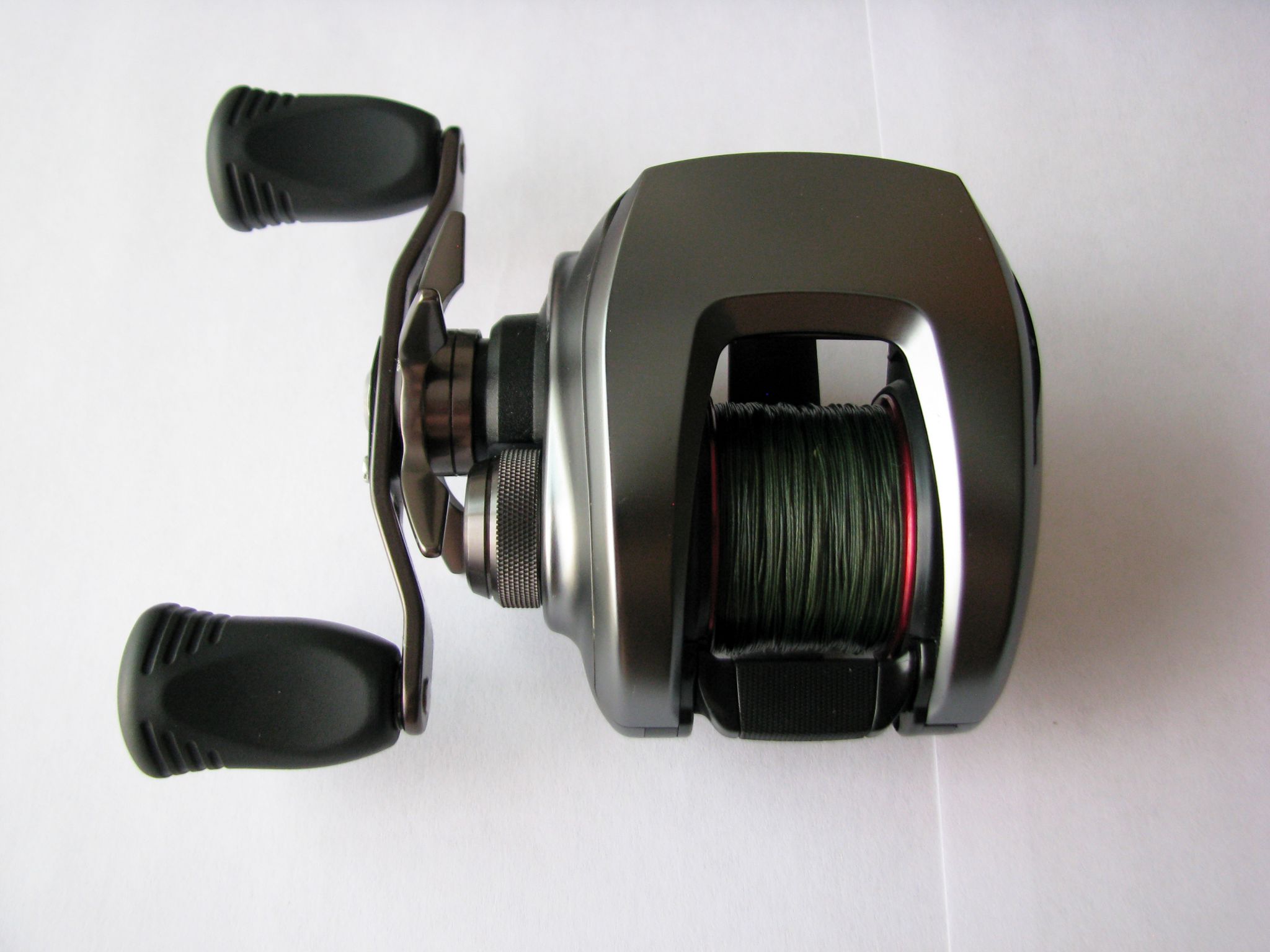

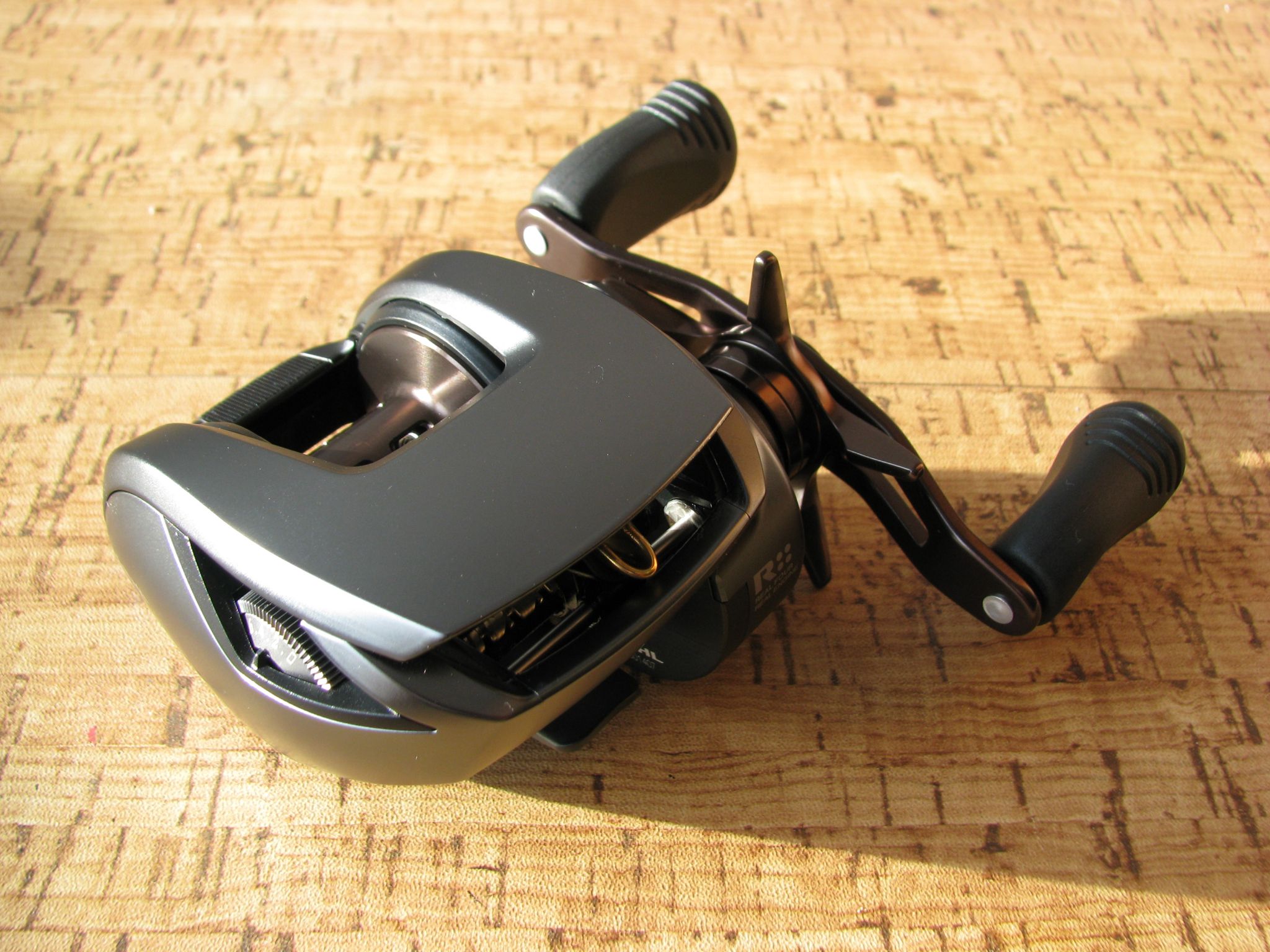

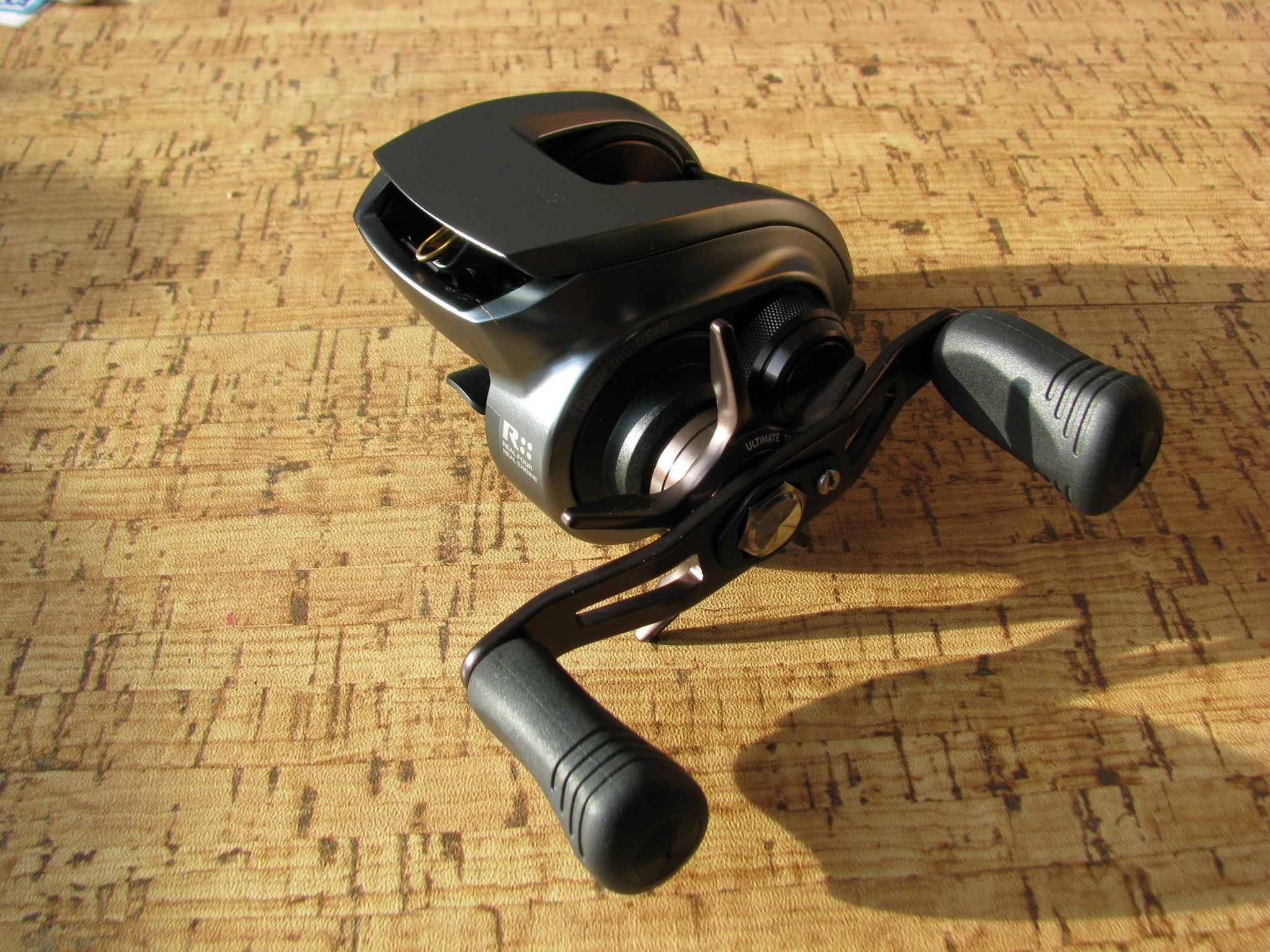

Daiwa Z2020HL (небольшой обзор внутреннего устройства)

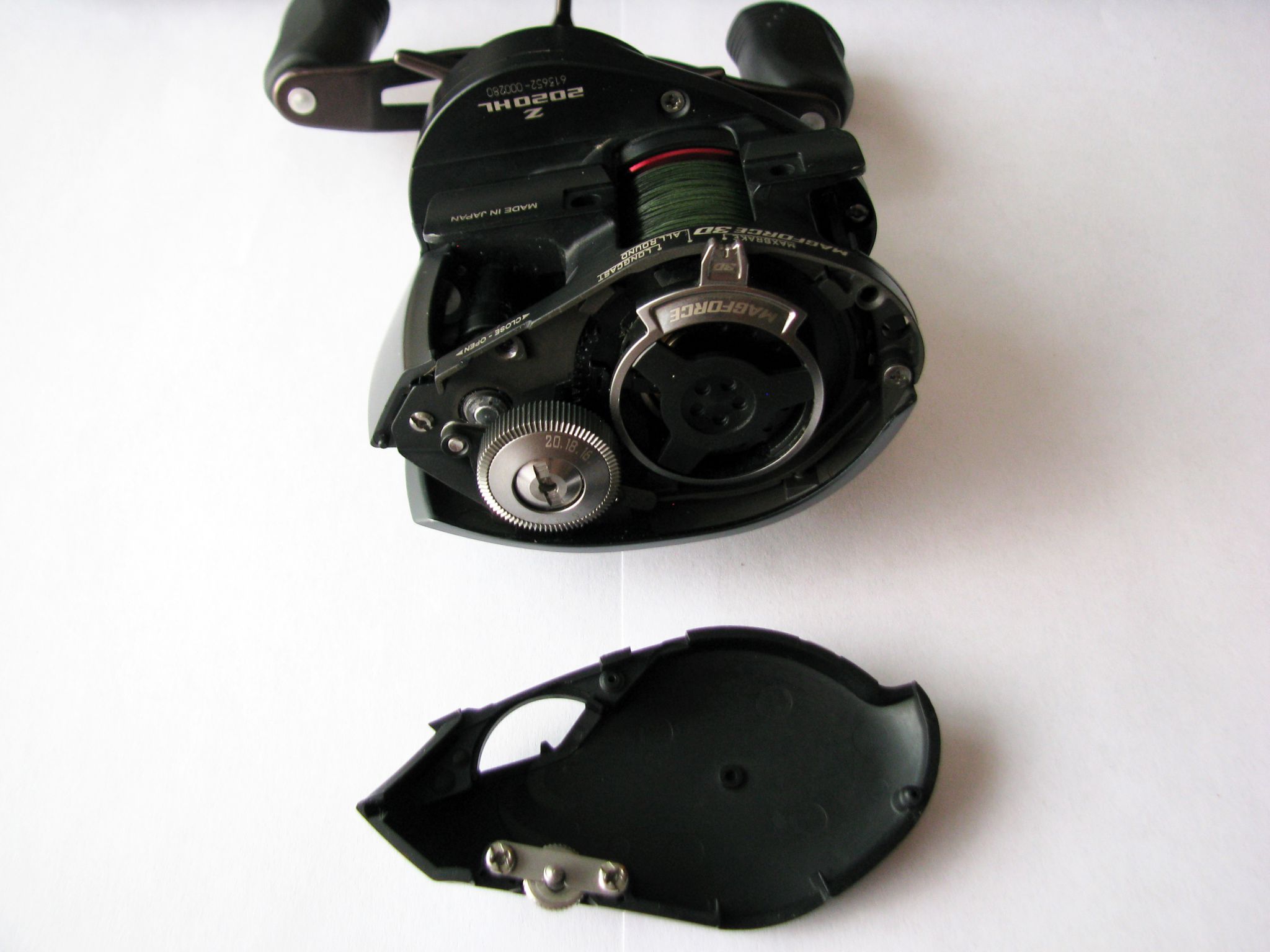

Чтобы получить доступ к шпуле, надо снять декоративную пластиковую боковину, держиться она на двух защелках и винте.

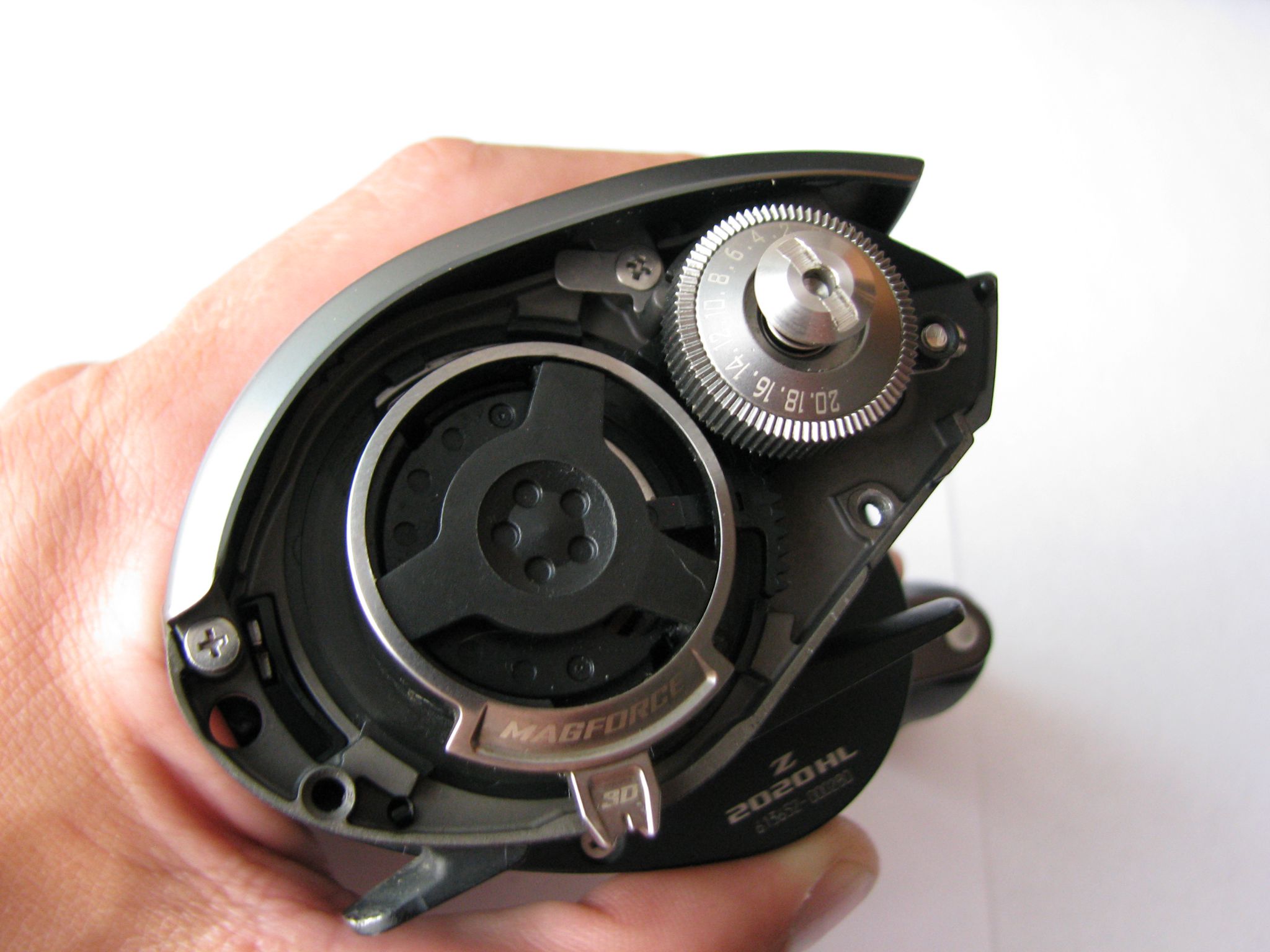

Далее откручиваем винт в регуляторе магнитного тормоза и поворачиваем по часовой стрелке байонетную опору подшипника с магфорсом.

Опора метал, традиционно для дайв высокого класса.

Шпуля по размерам такая же как на Риоге 2020, но более облегченная, вес 17гр. Собственно шпулю тюнинговать особого смысла нет, она итак по весу как шпуля RCS2014. Последняя будет выигрывать только за счет того что на неё входит меньше шнура, соответственно , вес со шнуром будет чуть меньше.

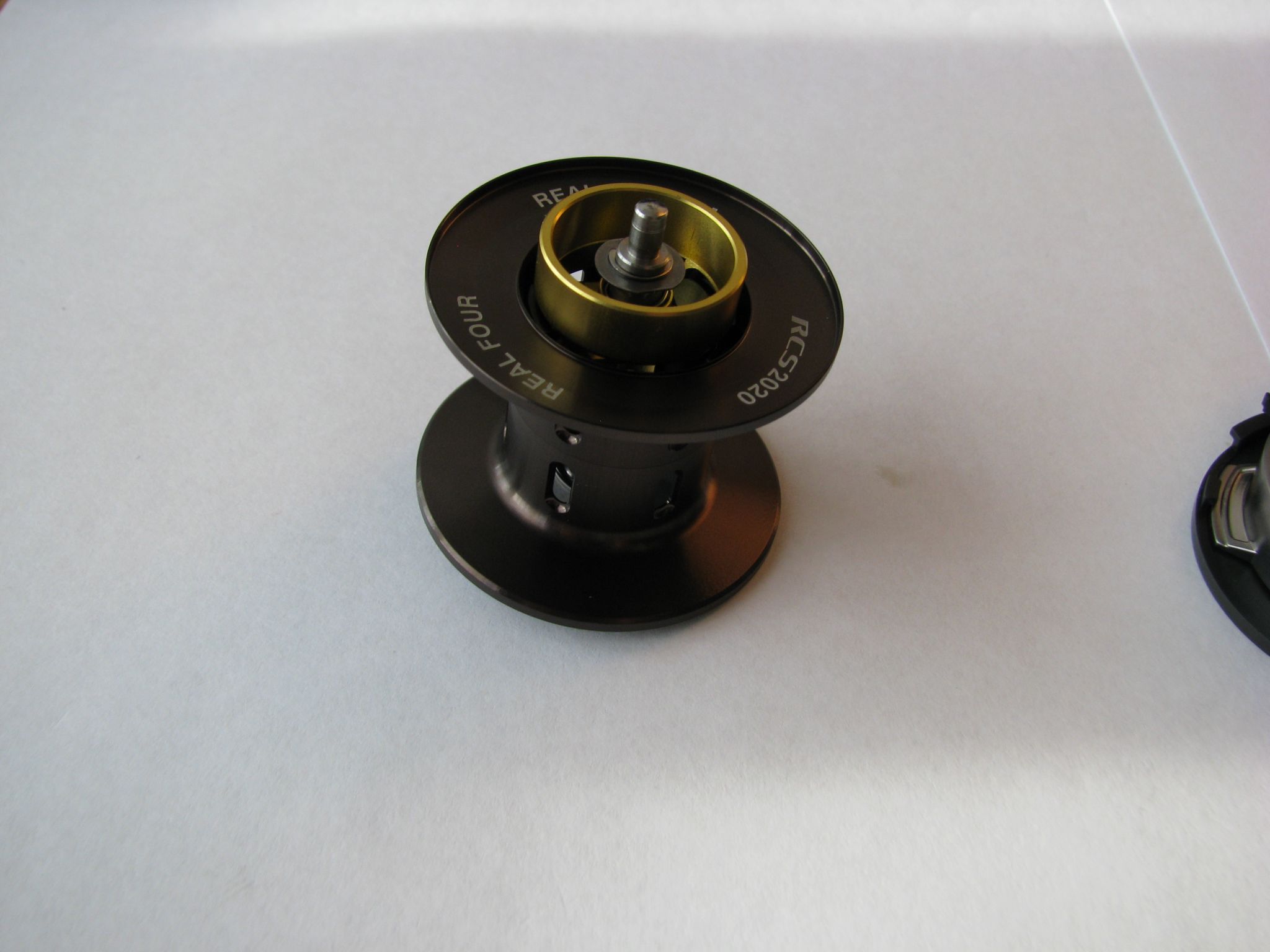

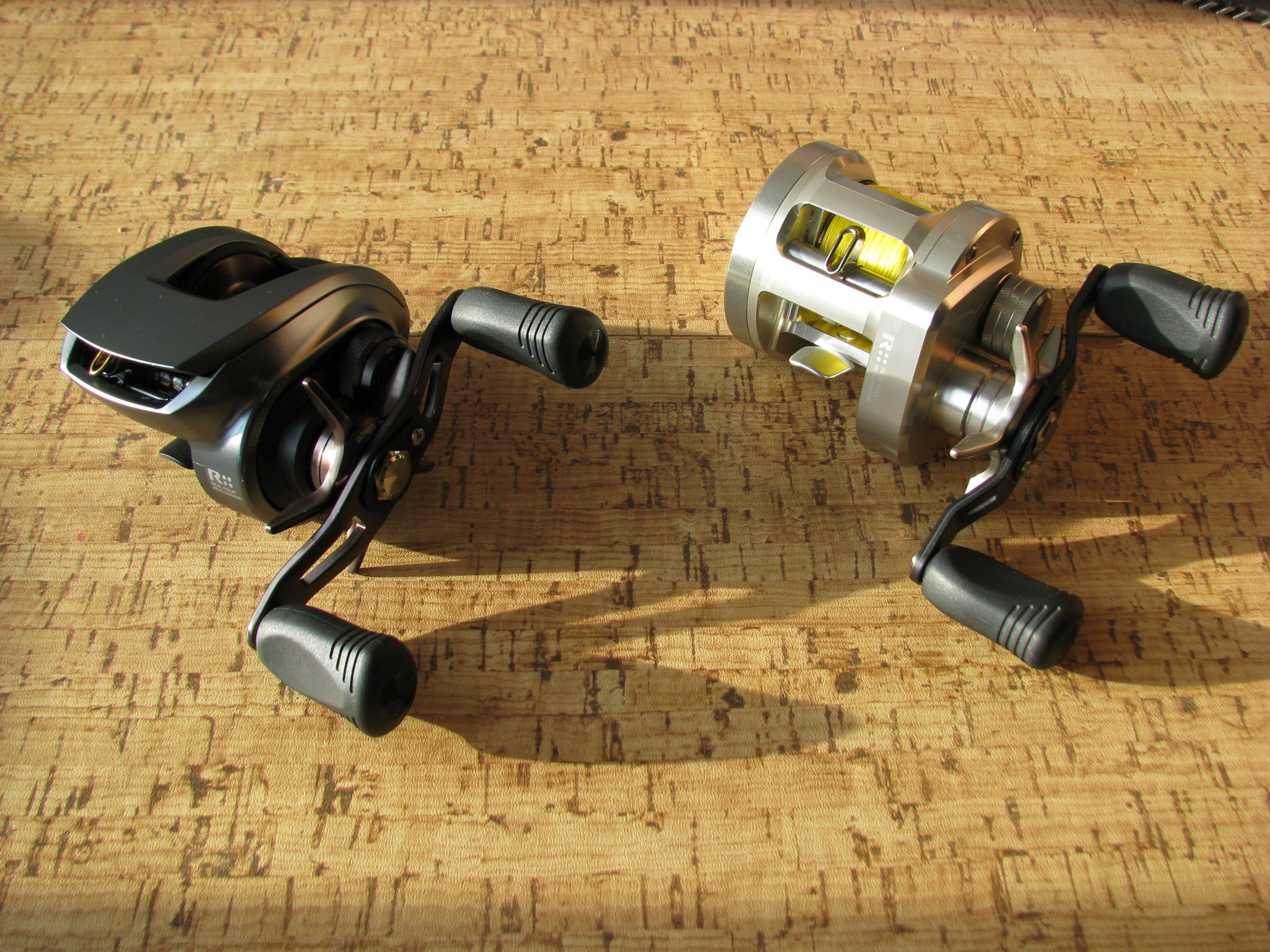

Но у меня есть и RCS2014

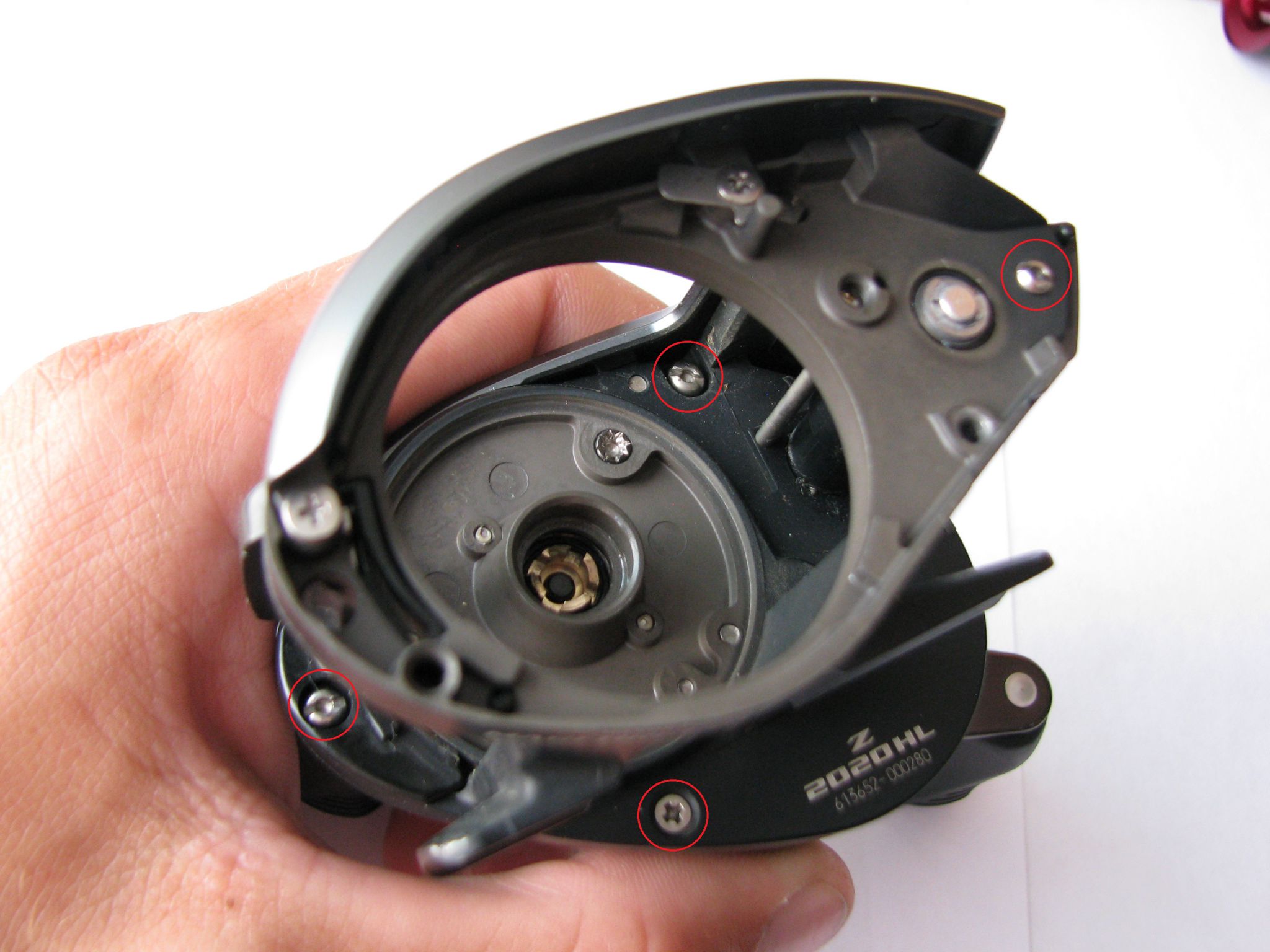

Чтобы разобрать катушку нужно раскрутить 4 винта со внутренней стороны катушки: один под клавишей, один под редукторным отсеком снизу, один свеху (для него нужна отвертка с жалом не меньше 5см) и направляющую лесоукладывателя.

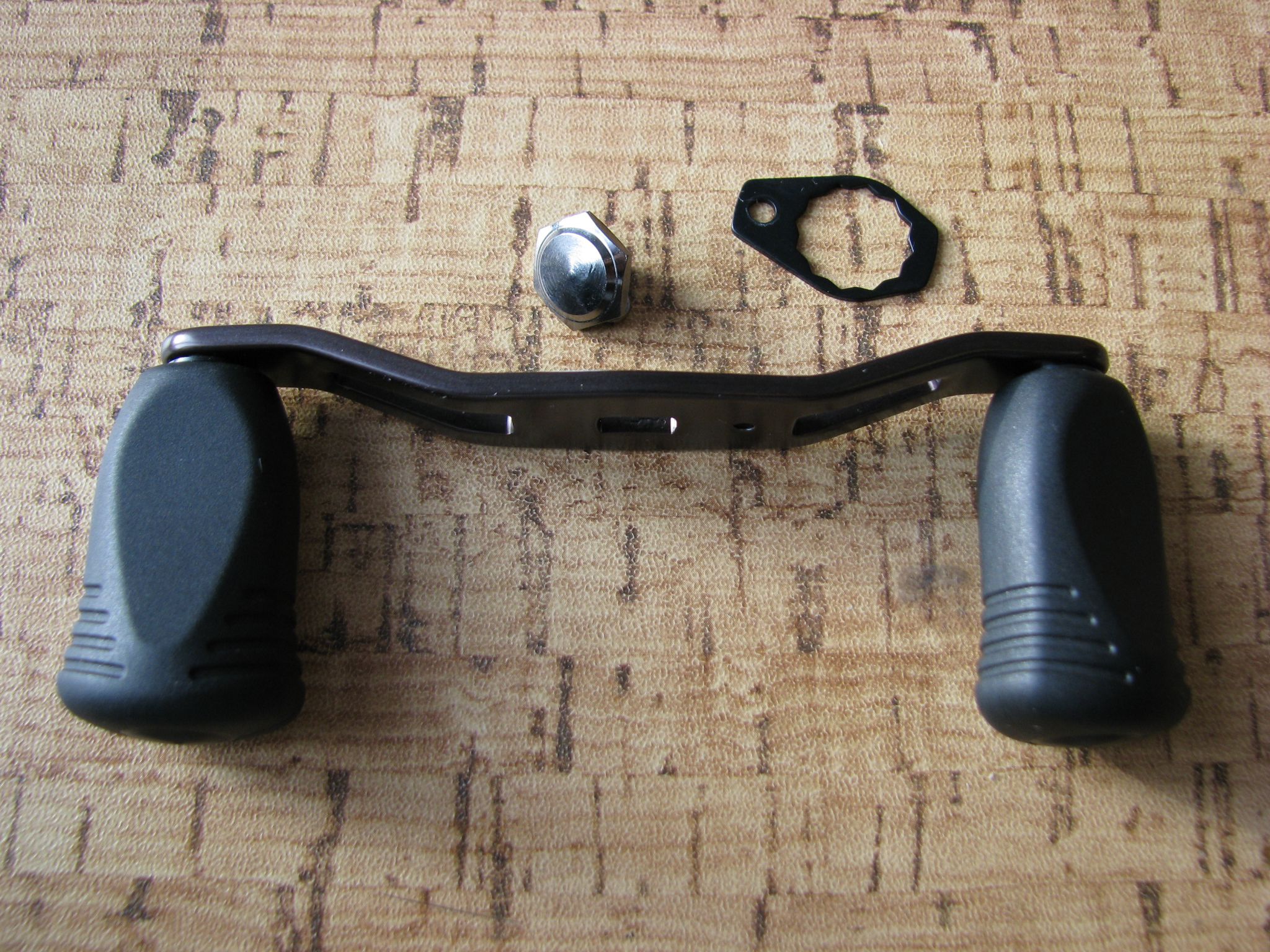

Снимаем ручку, к слову ручка довольно легкая, вес 28гр, для сравнения карбоновая ручка RCS90mm с аналогичными кнобами весит 26гр.

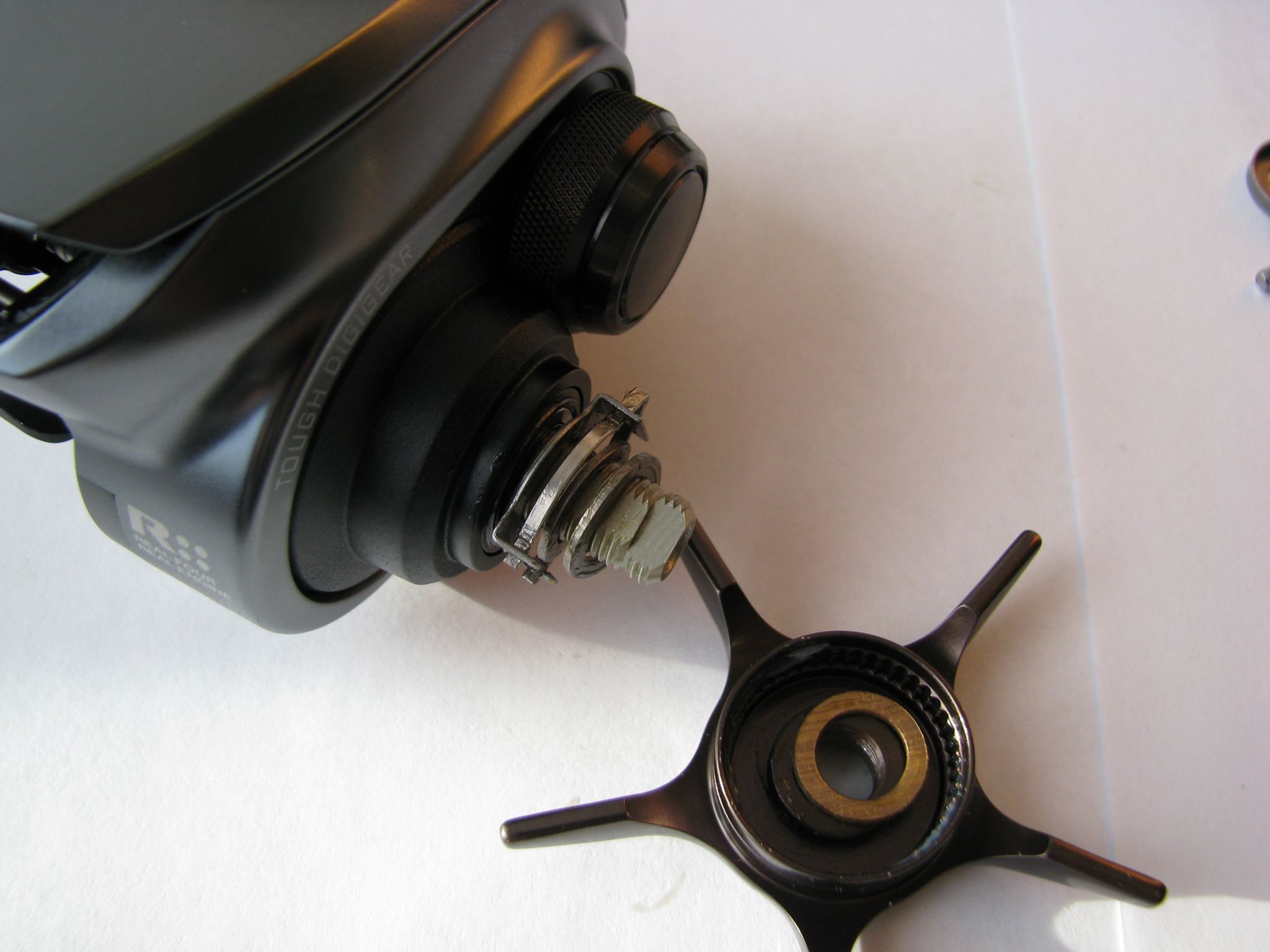

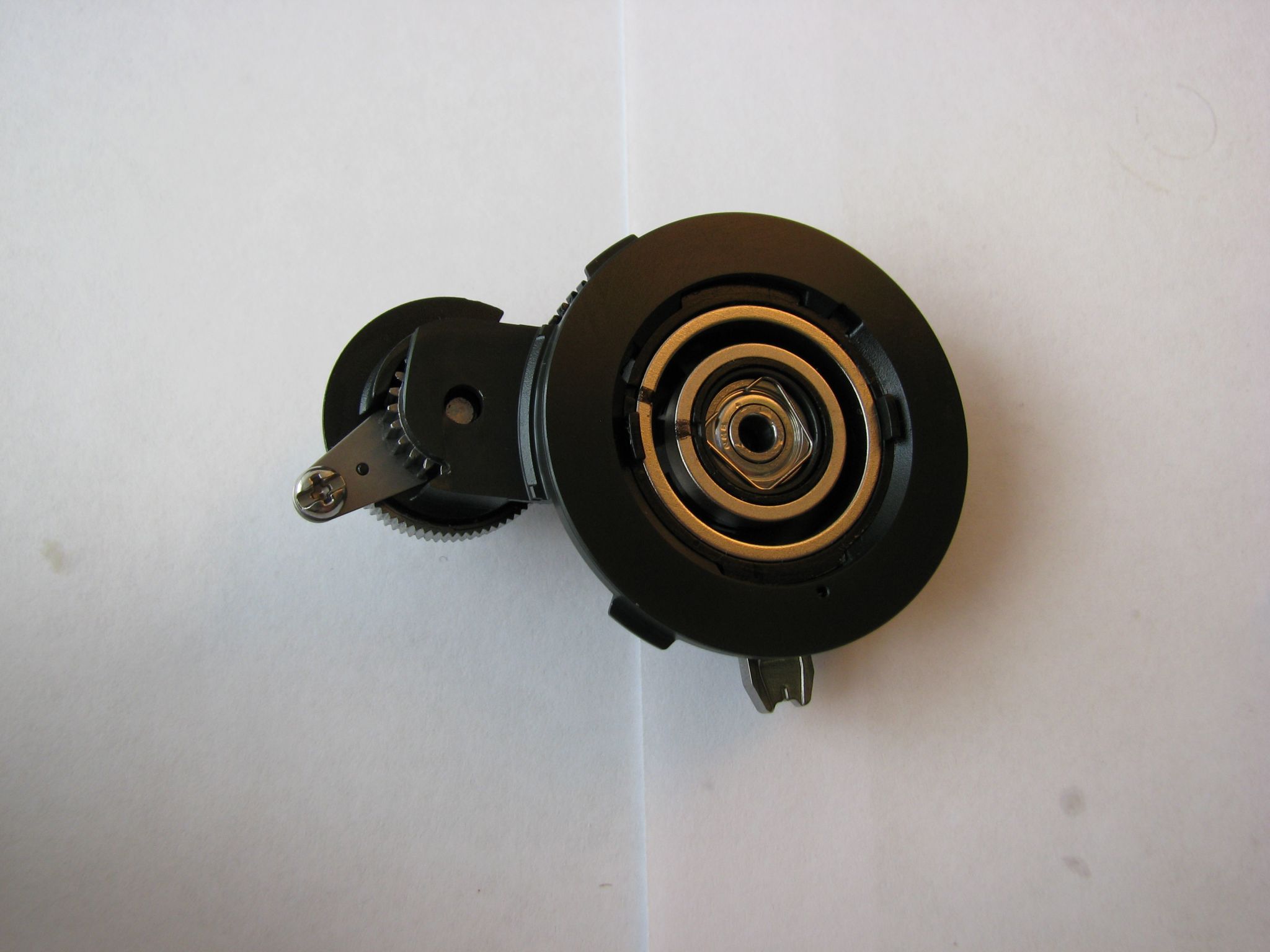

Звездочка фрикциона полностью аналогична Риоговской.

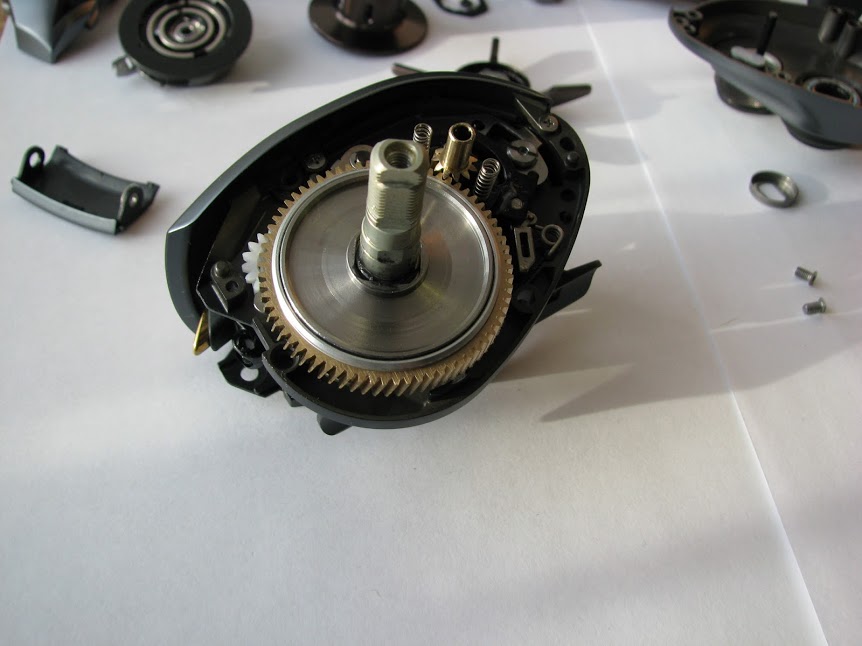

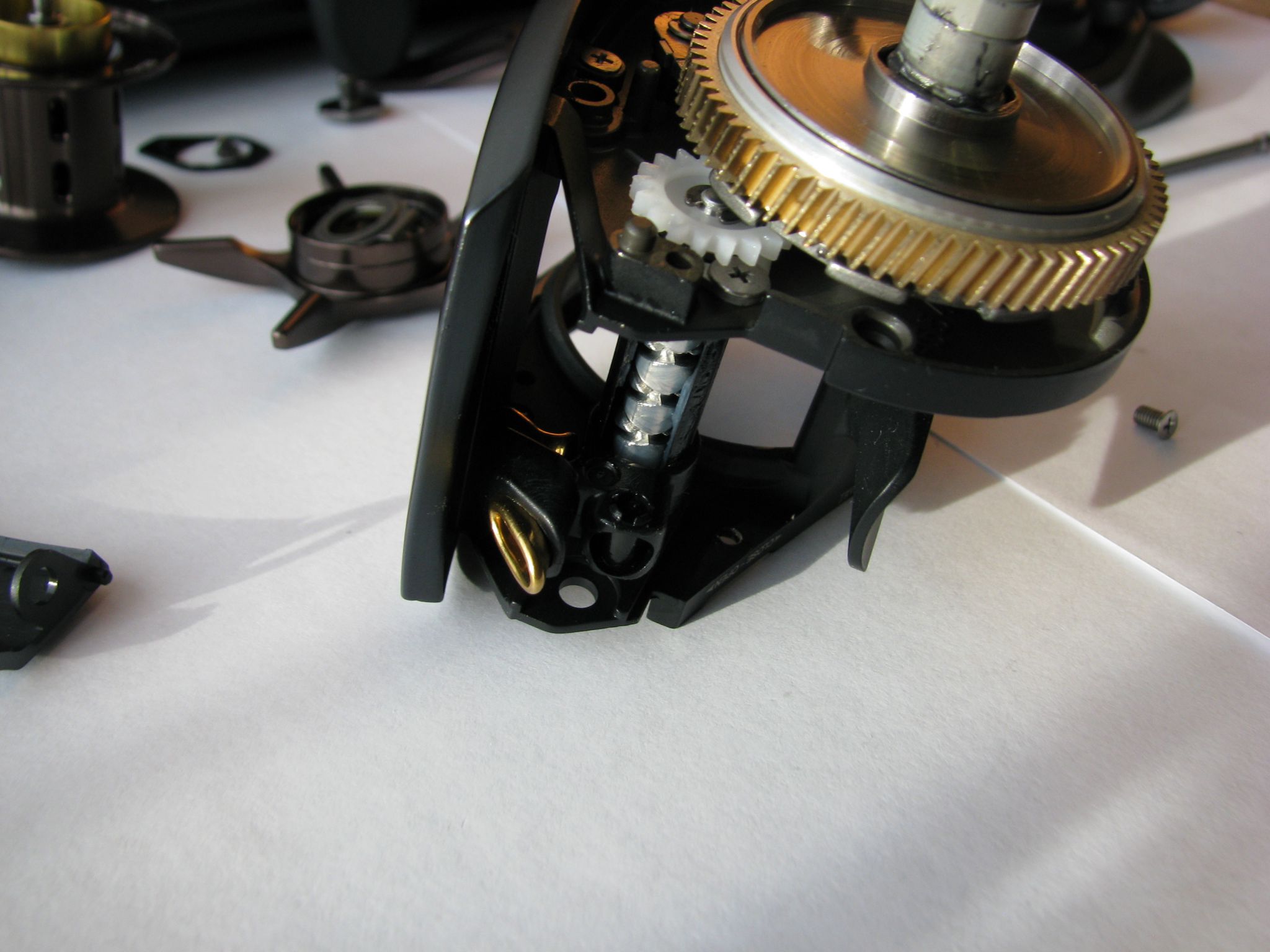

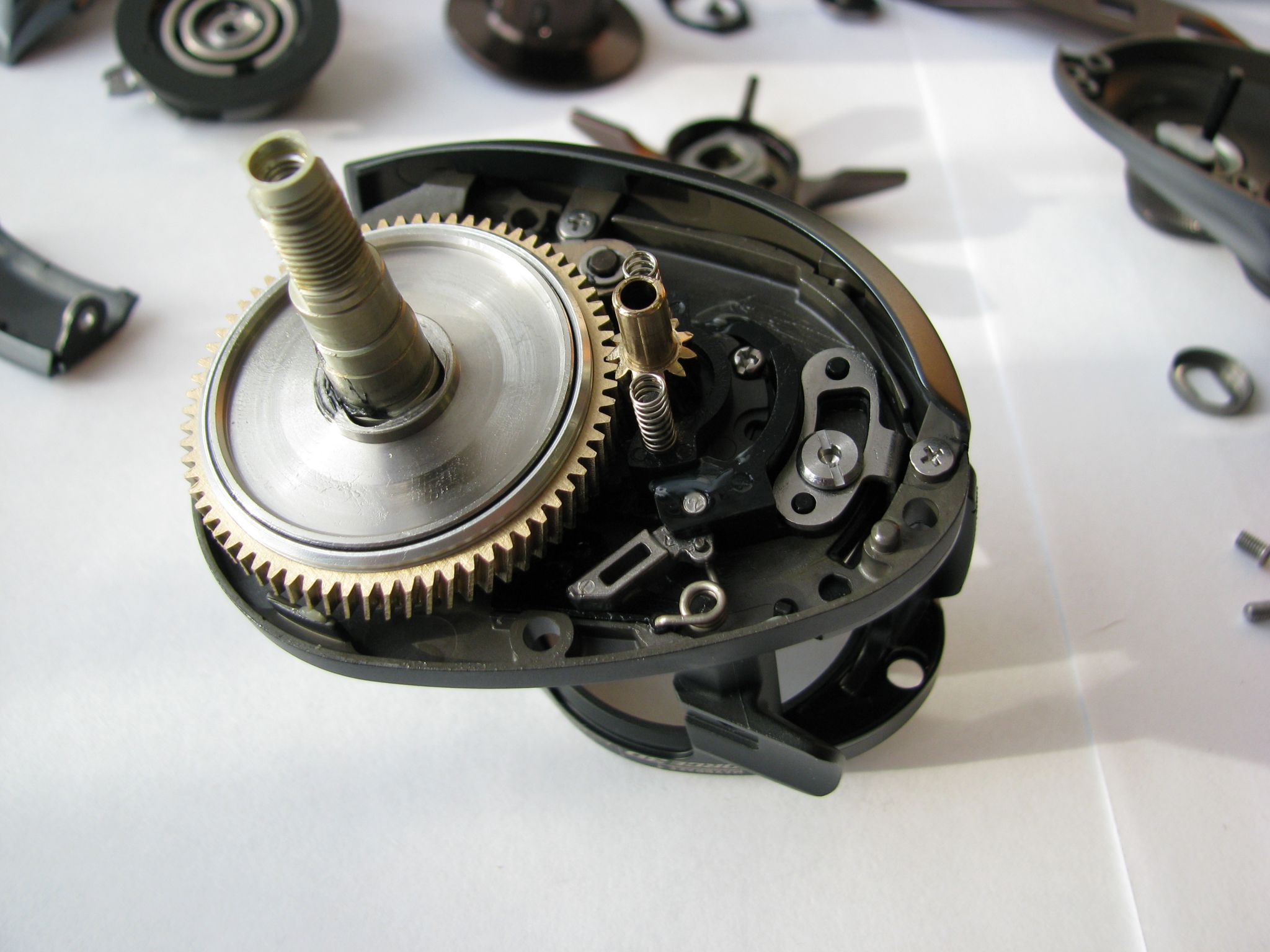

Теперь самое интересное, главная пара.

Пара очень мощная.

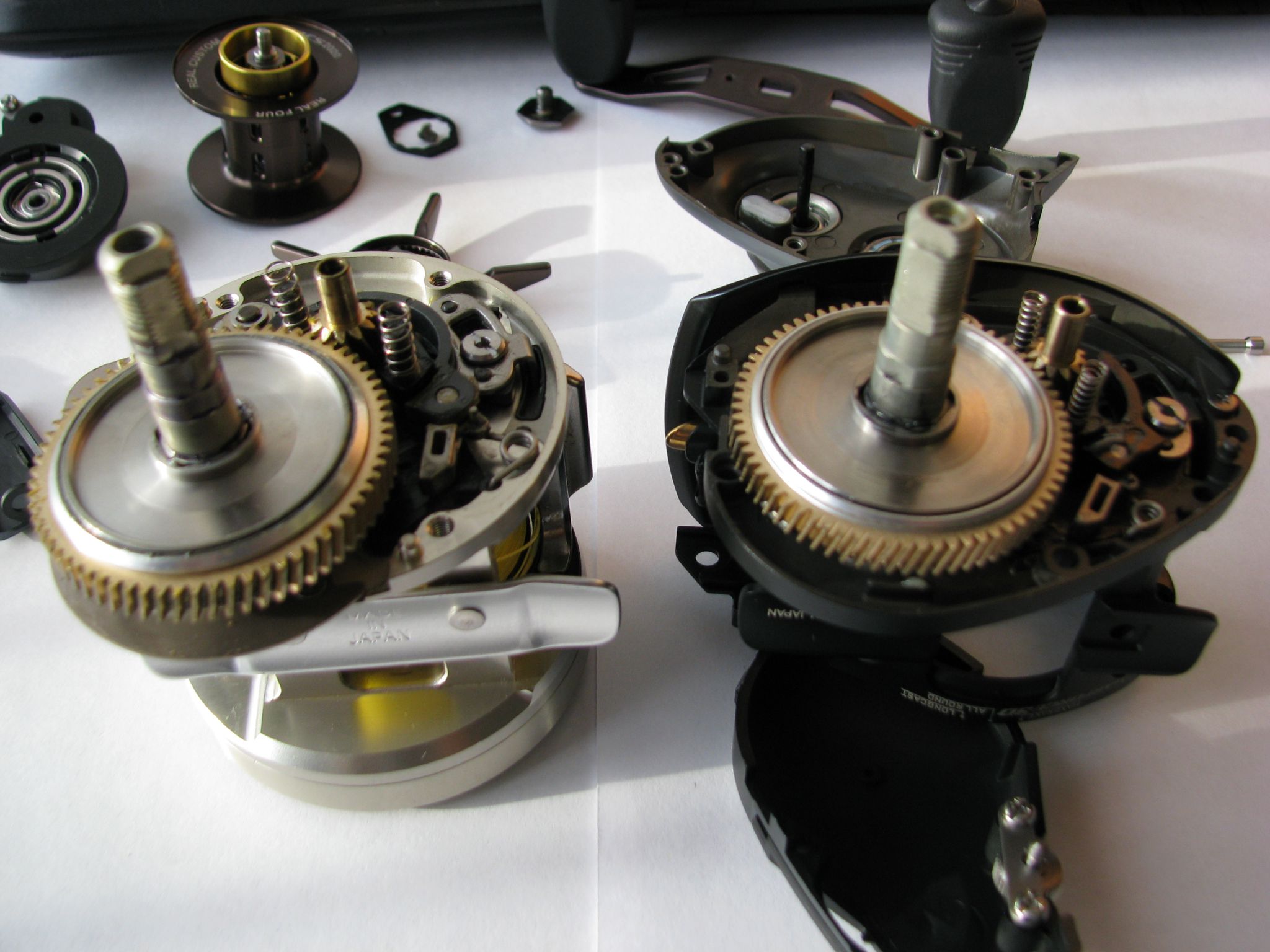

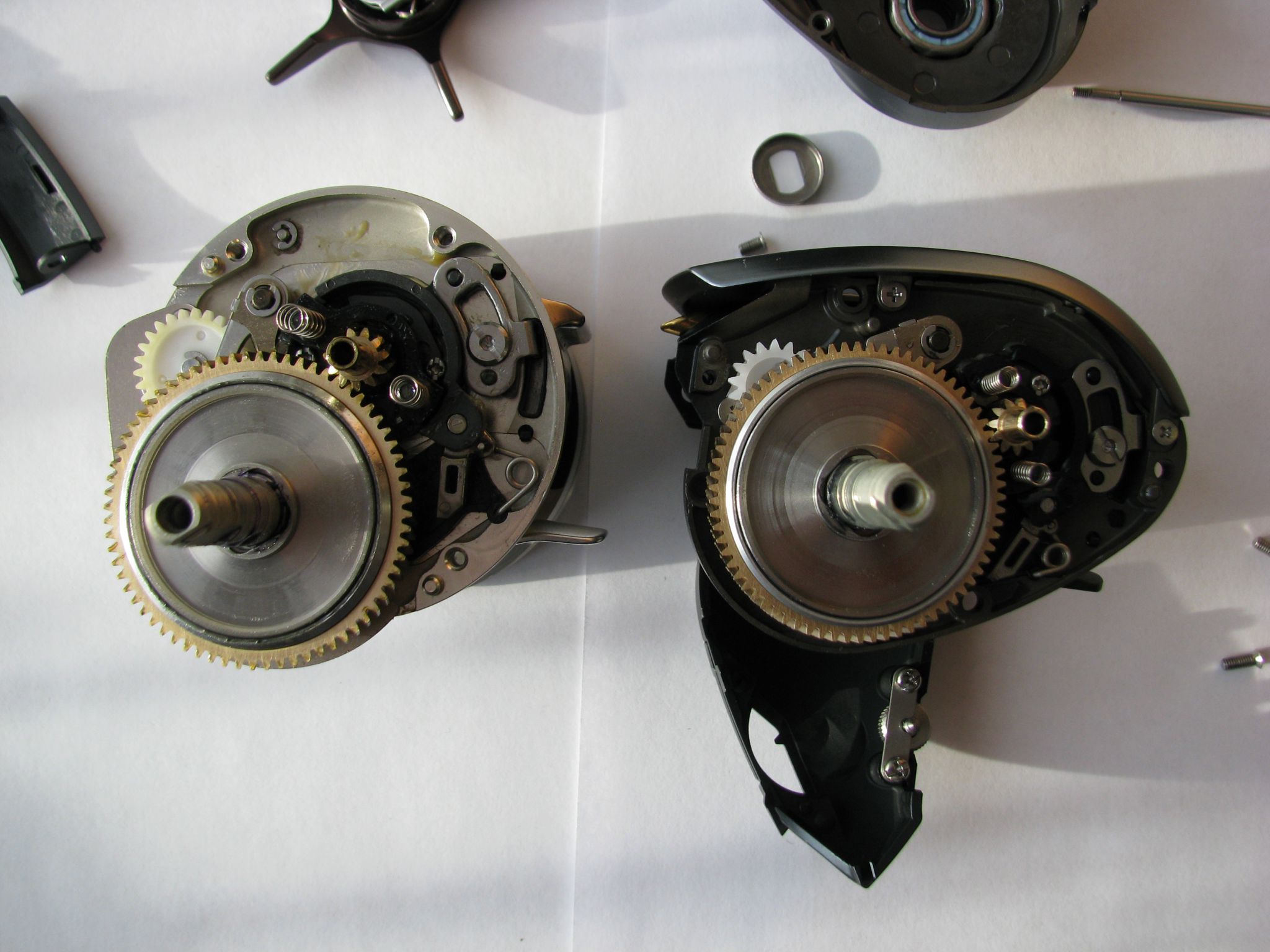

Сравнение с парой Риоги 2020HL


Вопреки утверждению об одинаковости на многих сайтах, главные пары Риоги 2020HL и Z2020HL разные. Диаметр ведушей шестерни у Риоги 2020HL - 42.5мм, у Z2020HL 40.5мм. Ведомая у Z тоже немного меньше. Тем не менее Z-ка очень мощная катушка, мало кто с ней сравниться по силовым характеристикам из тех катушек которыми я пользовался ранее. Как универсальная катушка для речного лодочный джиг пойдет на все 100%, средние и крупные воблера тоже, джерки гр до 80. Крепче неё из средних катушек только Риога 2020, та настоящий танк.
