Изготовлю ролики лесоукладывателя, мелкие токарные работы

[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

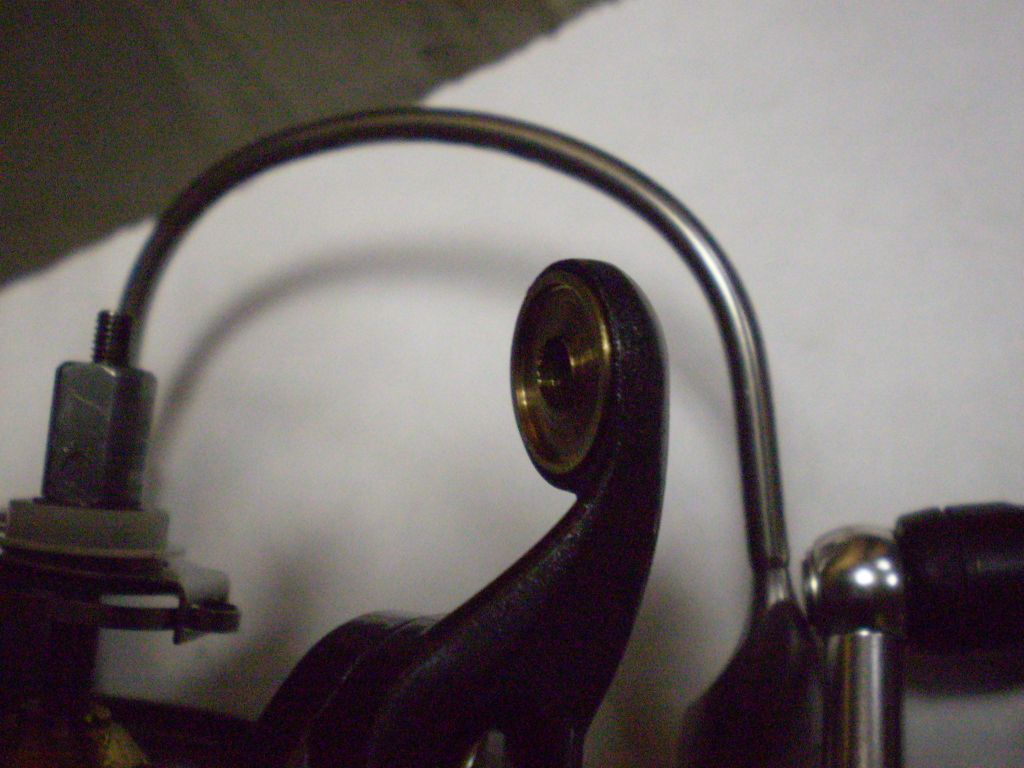

А это высший пилотаж...

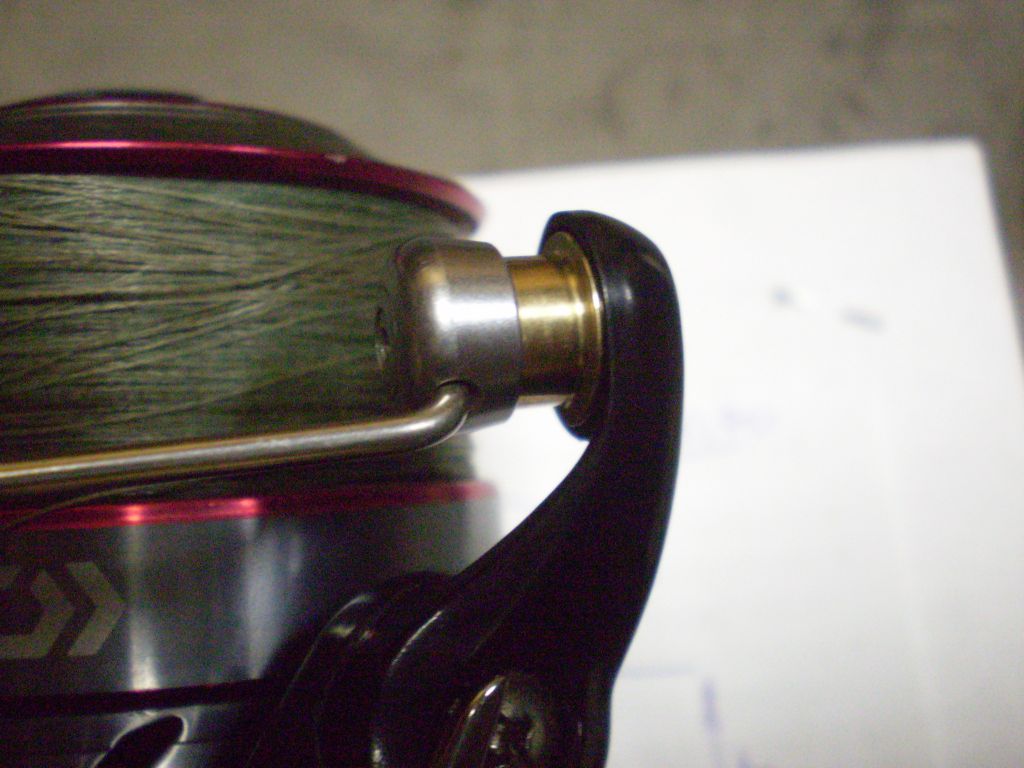

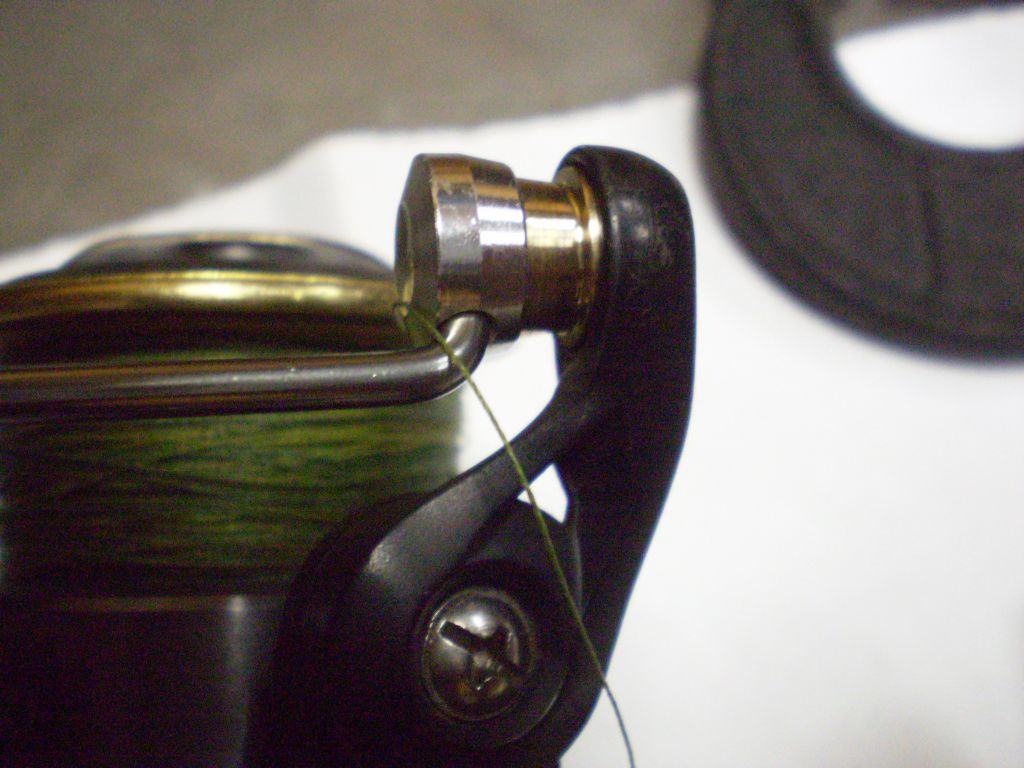

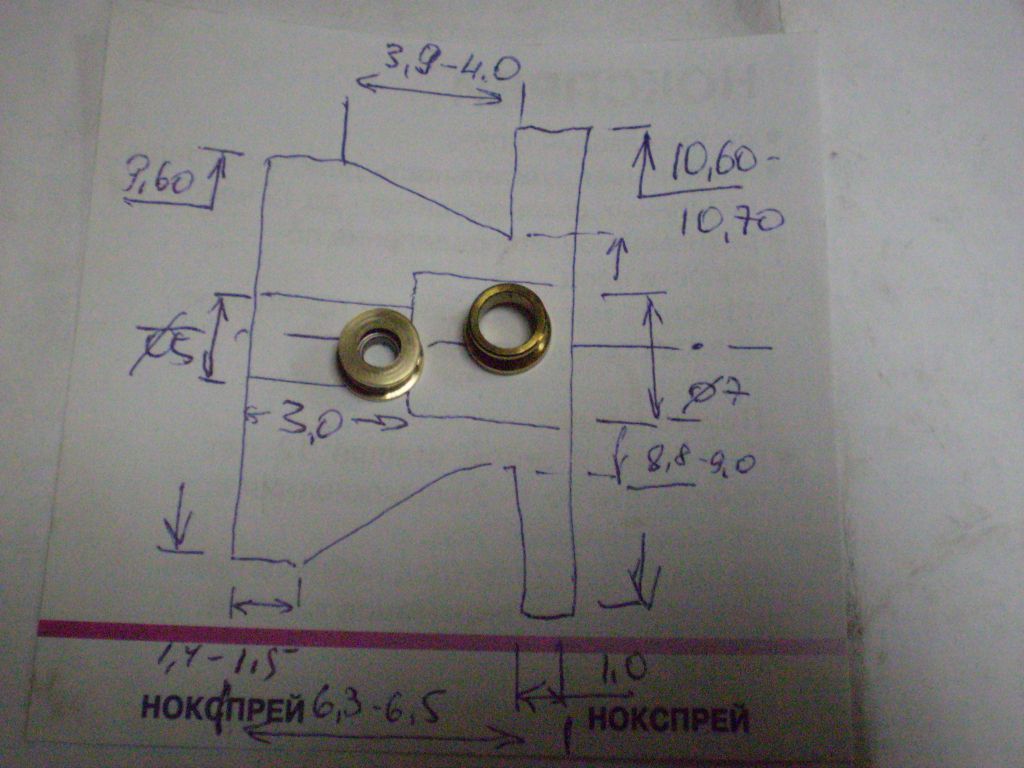

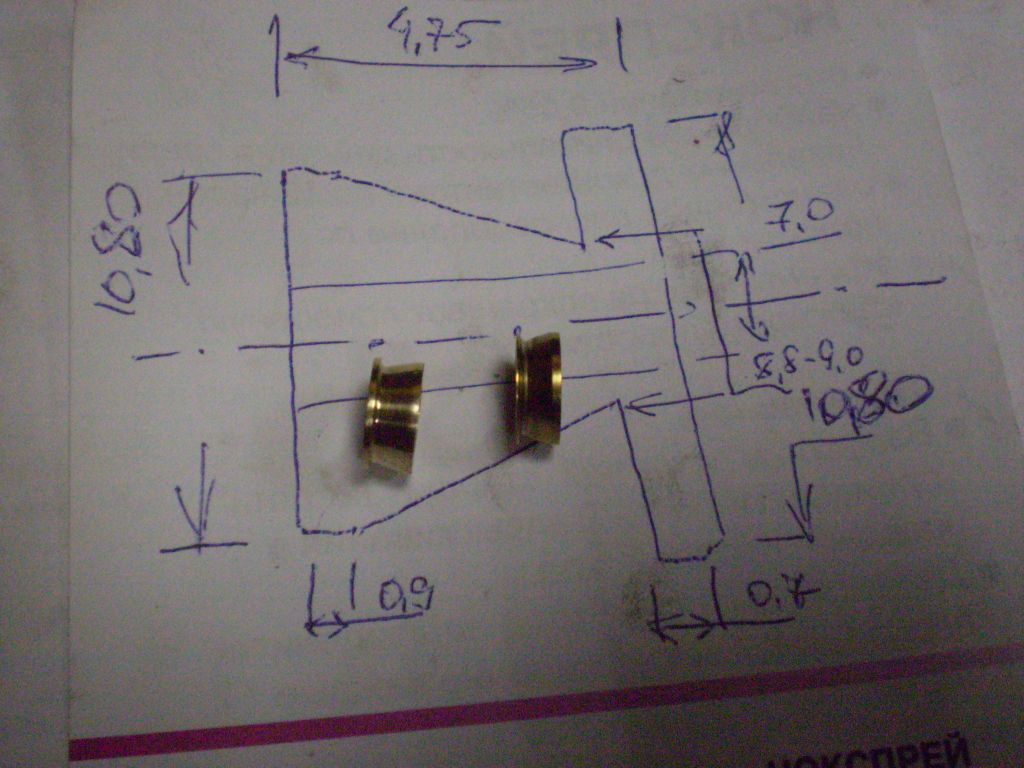

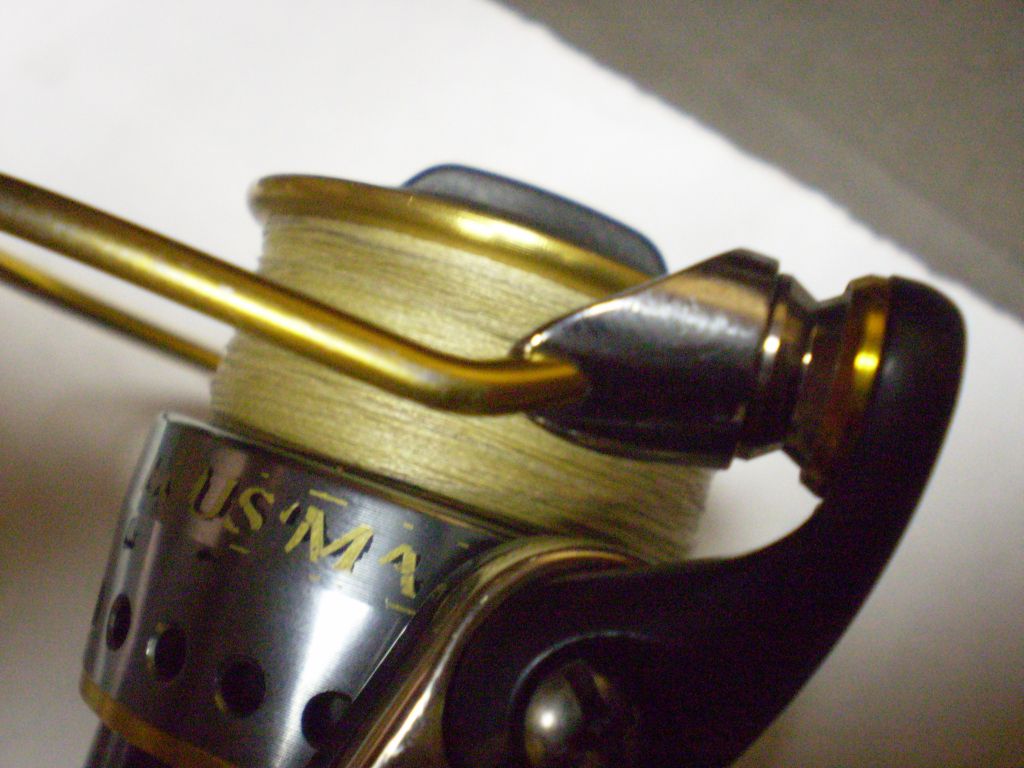

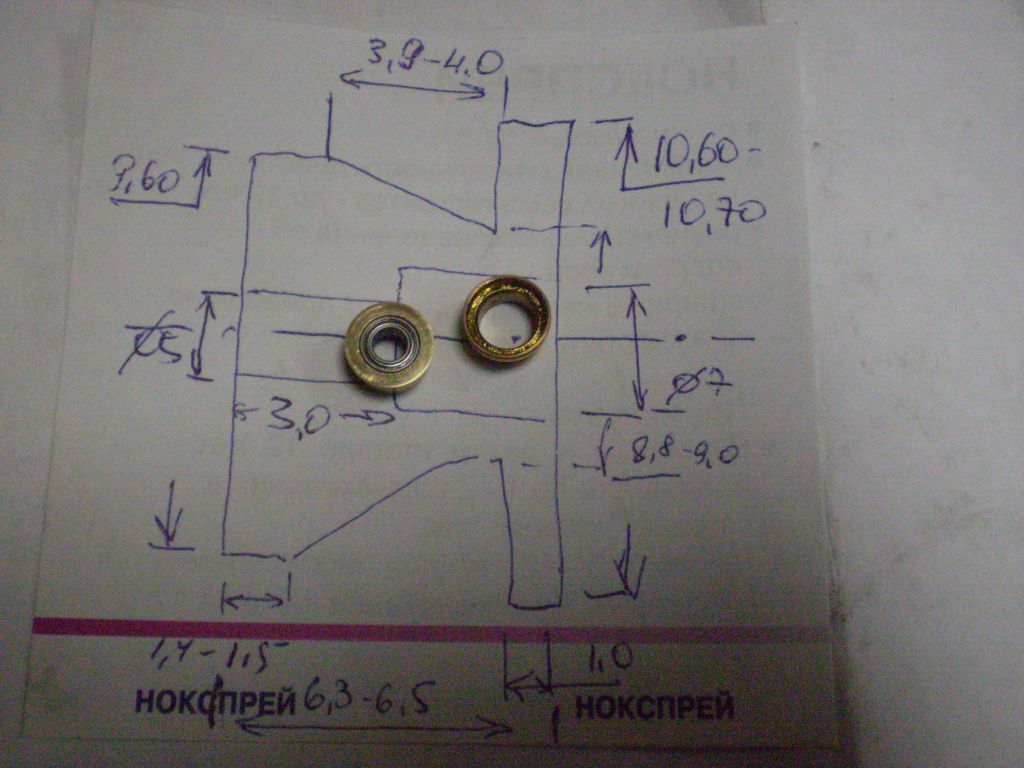

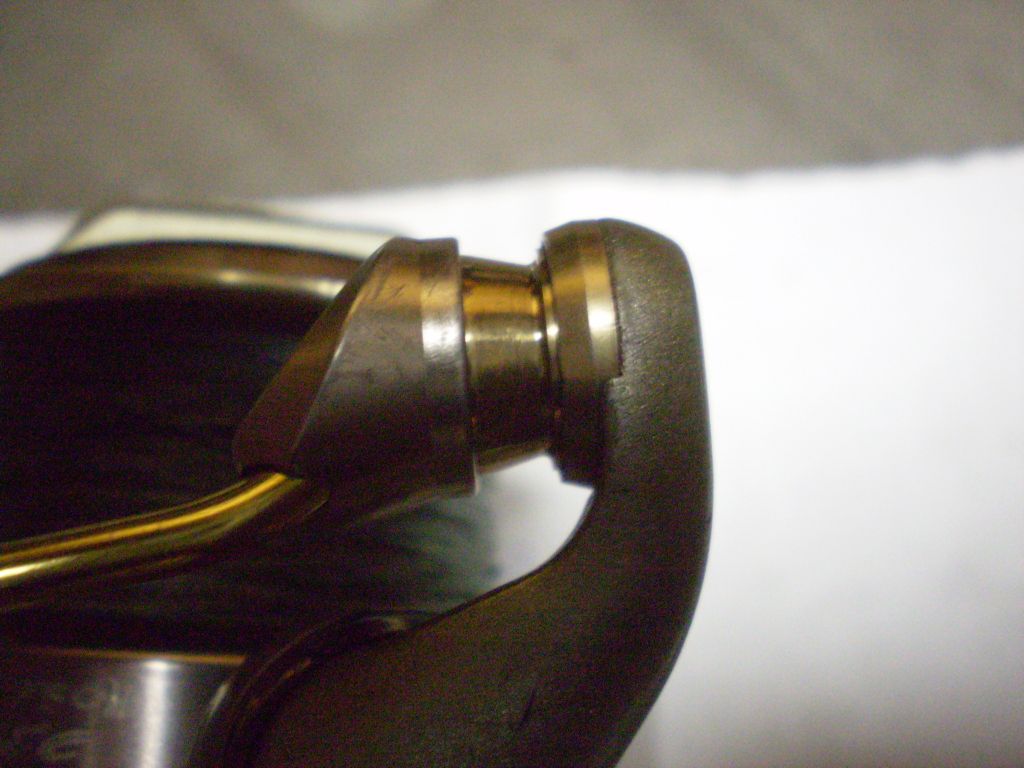

Полностью заново разработанный и выточенный в размер узел Daiwa.
Сначала выточена и запрессована в правую щеку узла поджимная шайба твист бустера.
Потом сам ролик,...ну, и подгонка по месту с минимумом лишних зазоров и вредных люфтов.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

У кого проблемы с Экусимой или Сламом-обращайтесь,тоже научился лечить их беду - клин роликов их узлов (даже у новых).
Поможет только доработка правой прижимной шайбы твист бустера.



[skaz]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Однако дороговато 400р. Да и с материала заказчика.. Насчет замены материала на нержу,титан действительно нет смысла ,ибо пилится все. Что касаемо титана ,можно точить его и обычным резцом,никаких взрывов, возгораний не будет(сам делал титановые буры).Что касаемо люфта или зазора(как нравится),между роликом и элементами лескоукладывателя ,он необходим. Есть один очень (на мой взгляд ) способ увеличения срока службы ролика. Это уменьшение по высоте ролика и шайбы из капролотана.Пользуюсь не один год ,результат удовлетворяет.И еще . Поверхность ролика ,после токарной обработки желательно отполировать(покрытие никелем,хромом дает увеличение твердости поверхности ролика,но за счет того,что оно микронное нет смысла заморачиватся,единственное что надо следить за окислением металла.А и еще,нет смысла повторять форму ролика,достаточно выдержить габариты и посадочное место под подшибник. А все эти канавки ,наклоны в поверхности ролика особой роли не играют.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

skaz,я из своего материала все делаю.
С профилем ролика я экспериментирую,и в каждом конкретном случае выбираю его исходя из всех остальных параметров узла (входных диаметров боковых щек,"рабочей" длины ролика и размеров подшипника).
Самый лучший на мой взгляд-это профиль Твист Бустер с правой поджимной шайбой.
И полировать сильно смысла нет-достаточно шкурки на 2000.
Шнур все отлично отполирует к третьей рыбалки.



[Kostiksol]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

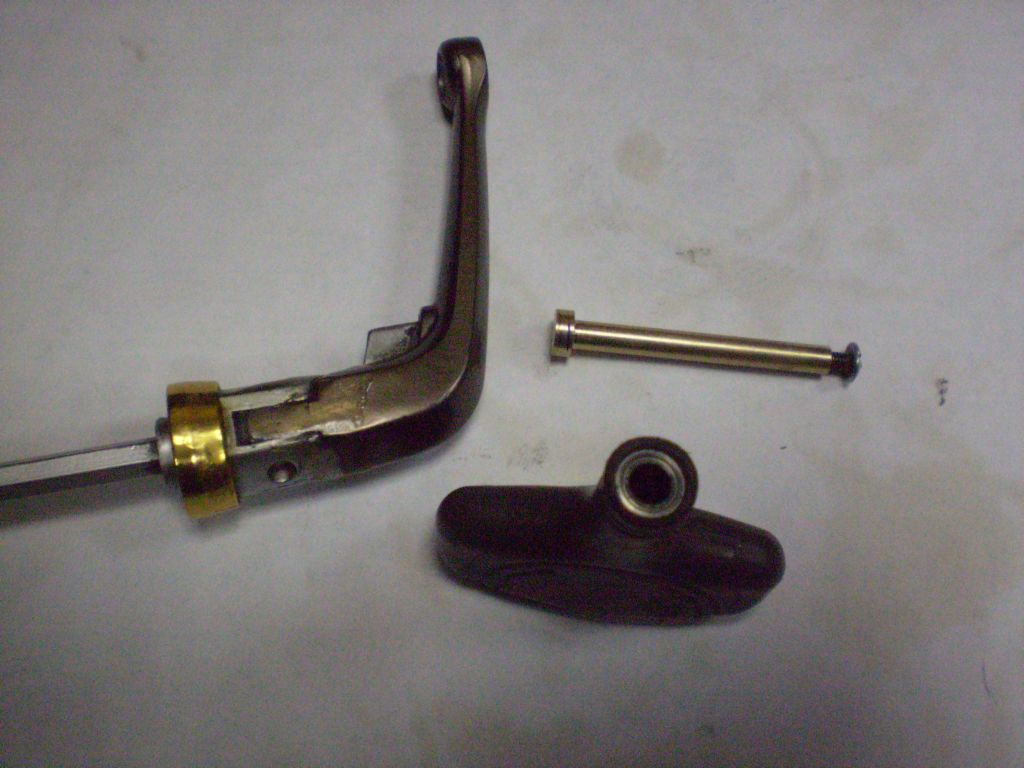

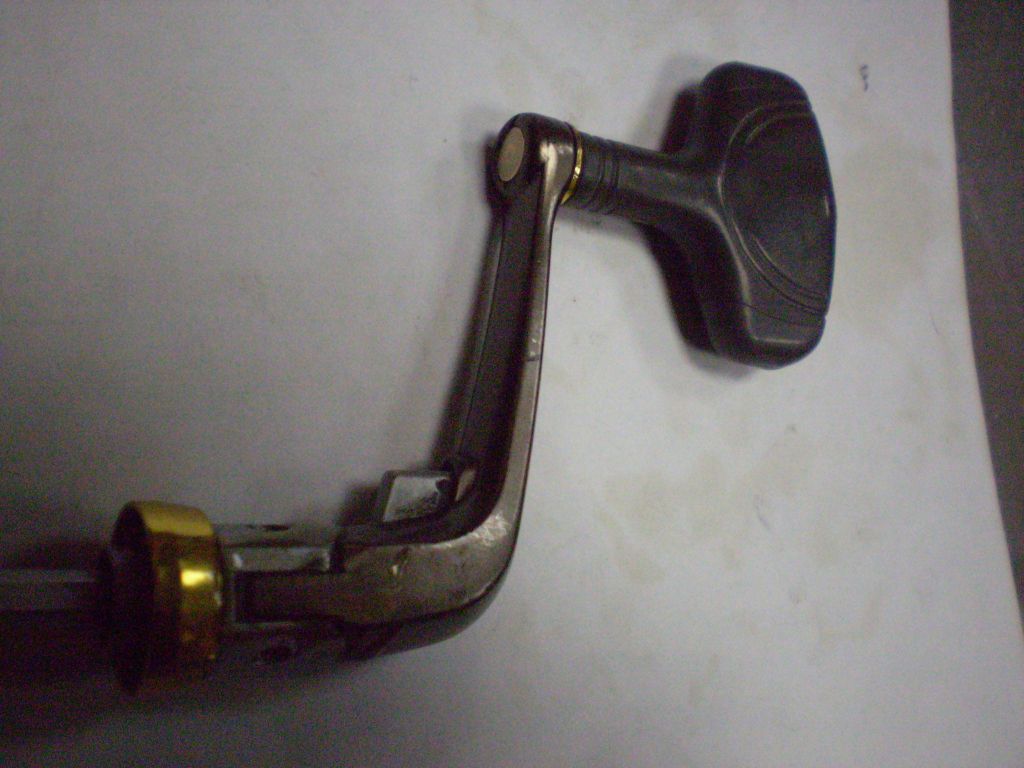

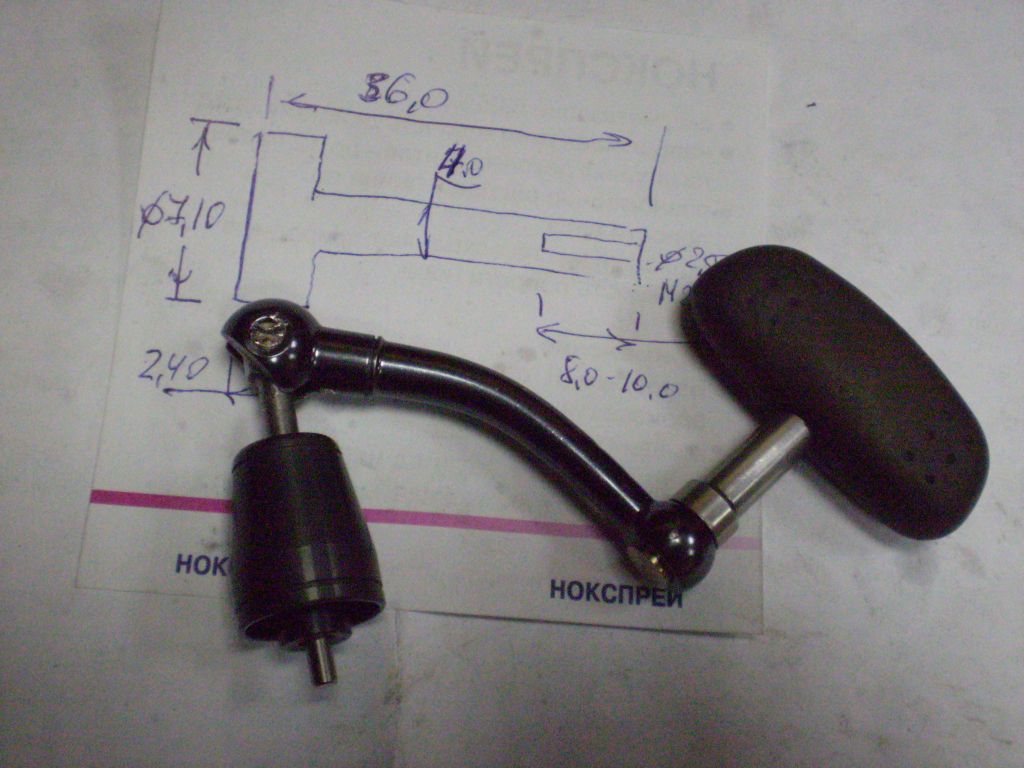

Выточены два вала кноба из латуни вместо заломанного из какой-то пластмассы.
Катушка Шимано Твин.
Короче,ювелирная работа.

Яков привет, это ты Антошке аспаера восстановил? (смайлик - большой палец вверх).
Еще какая ювелирная. Супер.
Снимаю шляпу
p.s. на любителей самоутверждаться за чужой счет не обращай внимания, они будут всегда.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Костя,привет.Спасибо за добрые слова.
Честно не знаю,кому восстановил : мужичок какой-то приезжал и заказывал 2 вала кноба для Шиманок.

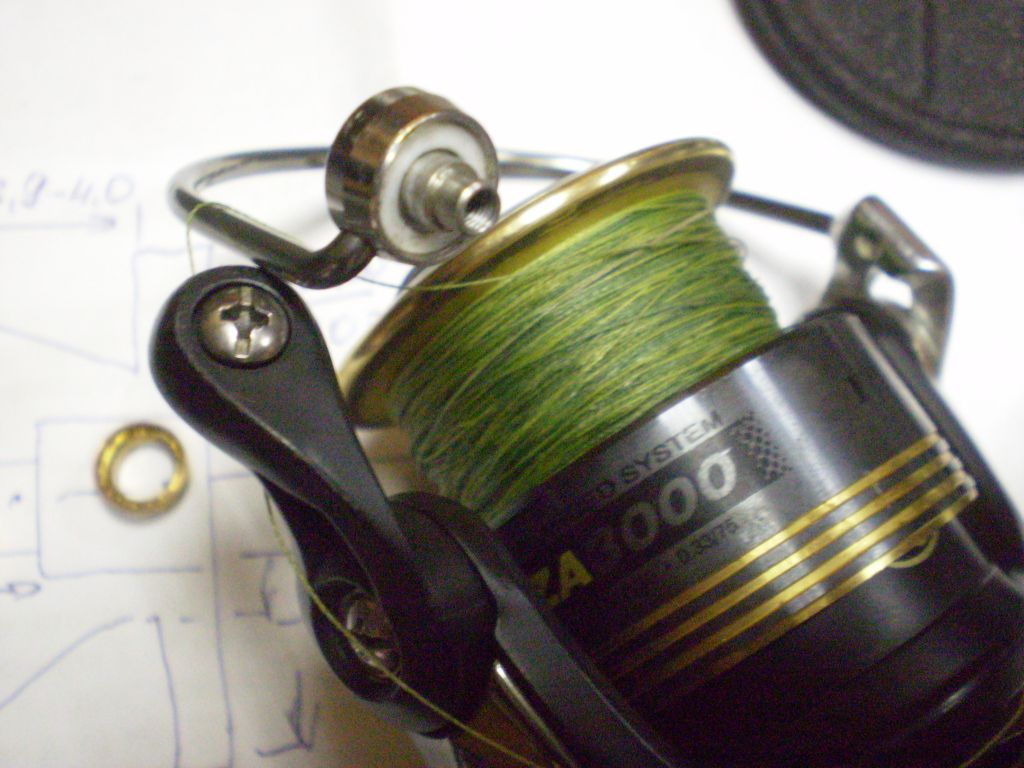

Сегодня еще дал вторую жизнь какой-то китайке Renza.

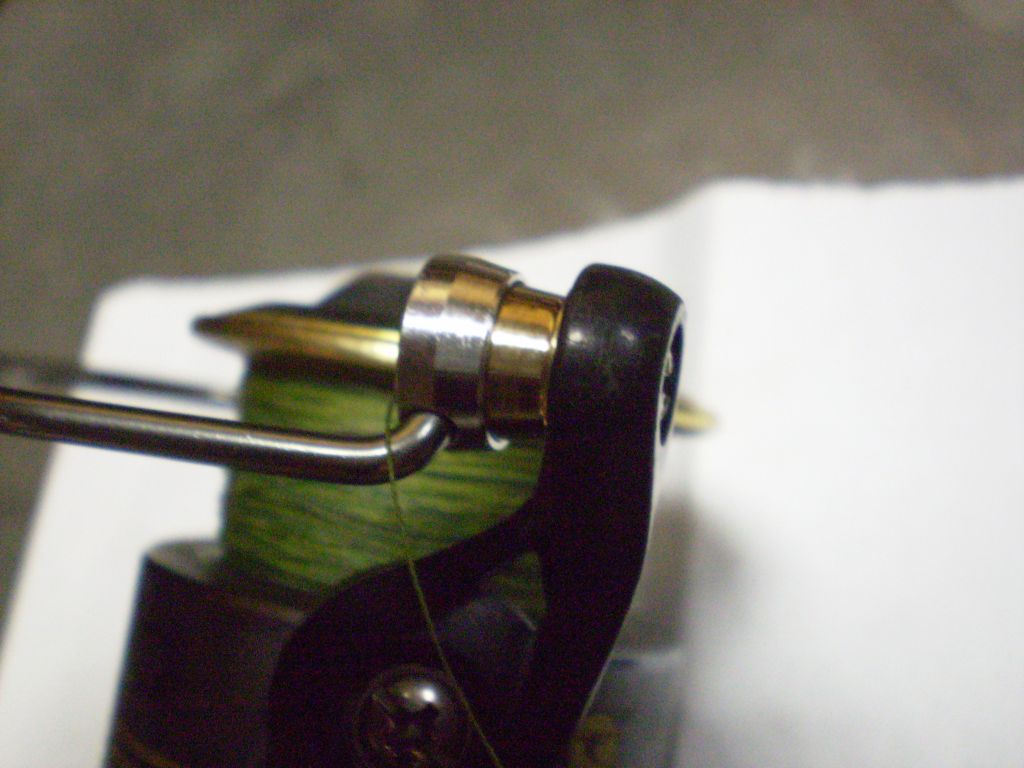

Полностью изменил ролик,который был на втулках-проточил под подшипник 4*7*2,5 + вторая опора на ступеньке вала.
Проблем с пропилами точно теперь не будет-крутится прекрасно.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

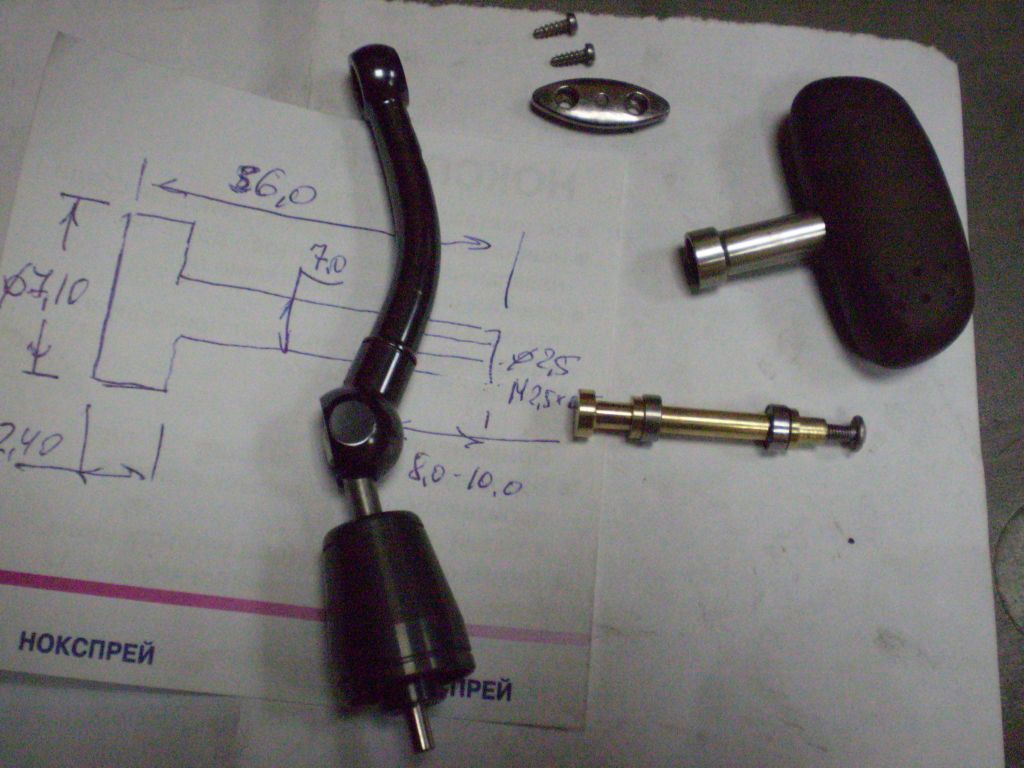

А вот и Антохи-Фишермана Твин.
Выточен новые : вал кноба + две дистанционные шайбы-втулки,изменен узел зажима с наружной гайки на внутренний винт М2,5 х 0,5.



[Hanahann]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

А вот и Антохи-Фишермана Твин.
Выточен новые : вал кноба + две дистанционные шайбы-втулки,изменен узел зажима с наружной гайки на внутренний винт М2,5 х 0,5.

И сколько стоит данное произведение исскуства?



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

От 500 и до ... руб.
Так как у каждого индивидуального заказа много индивидуальных технических нюансов.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

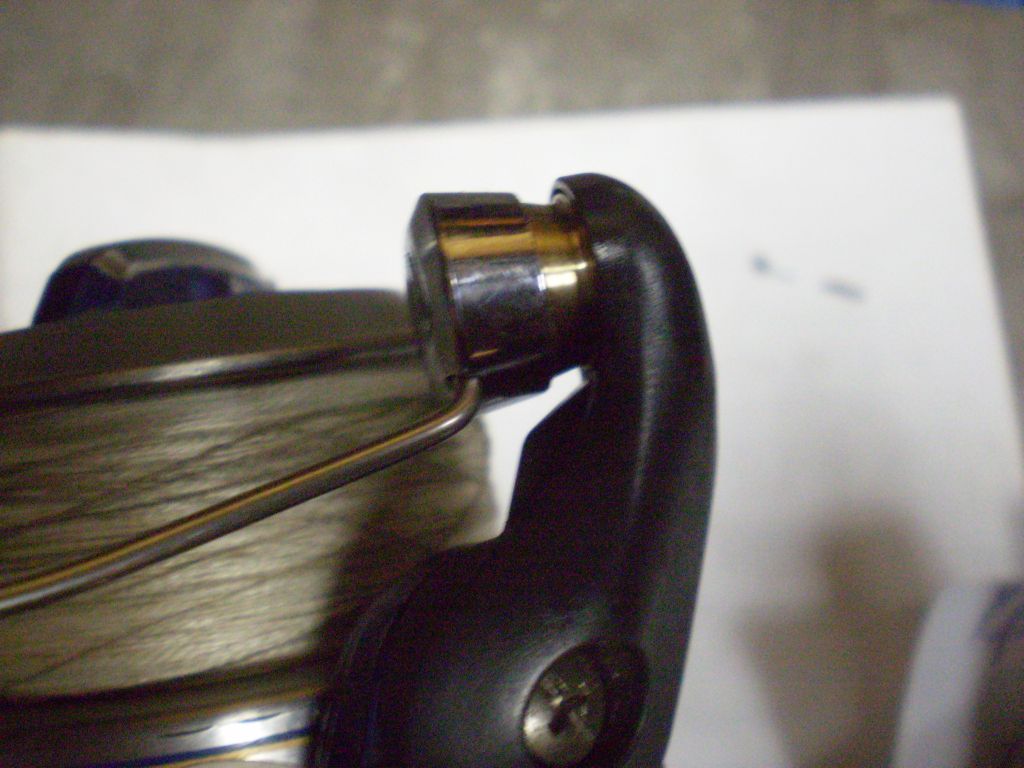

Задроченный Banax великого гонщика всех времен и народов Пети (ПЧ) обрел новый ролик. :lol:



[dimon-prokaza]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Привет! а для NEXAVE 3000 SFB есть ролек?еслеф чо то я привезу катуху...



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Димон,привет.
Вези.Подберем.
А если не подберу,то выточу.
Сначала звонок 8-923-241-66-48.
Немного завалили работой.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

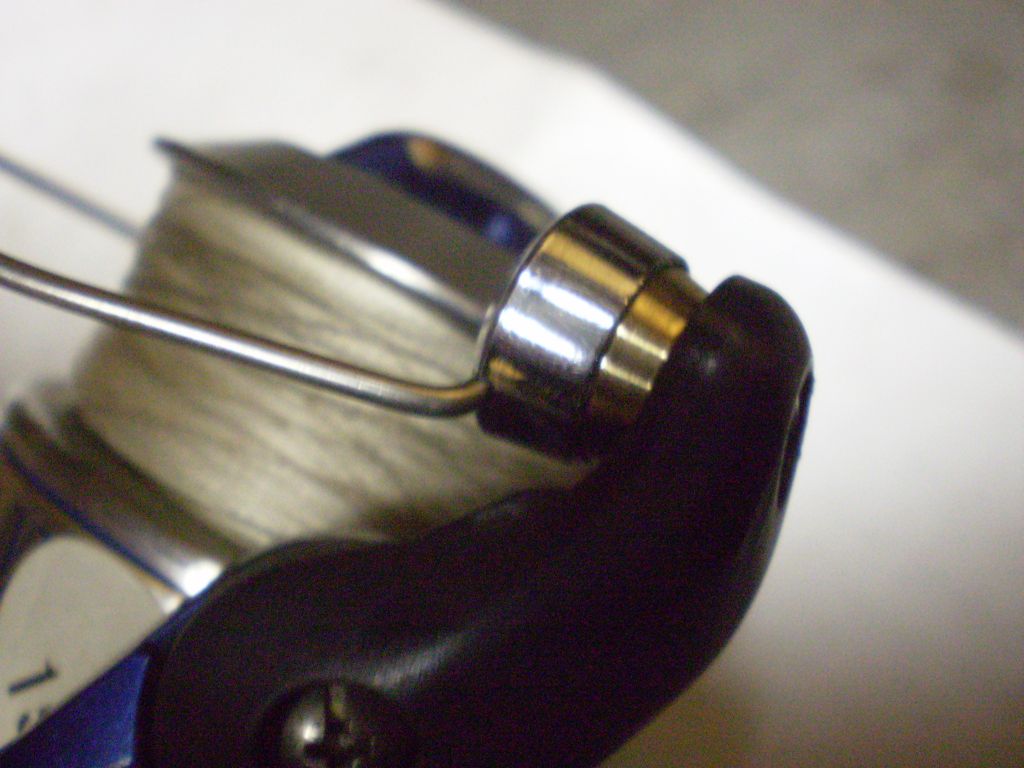

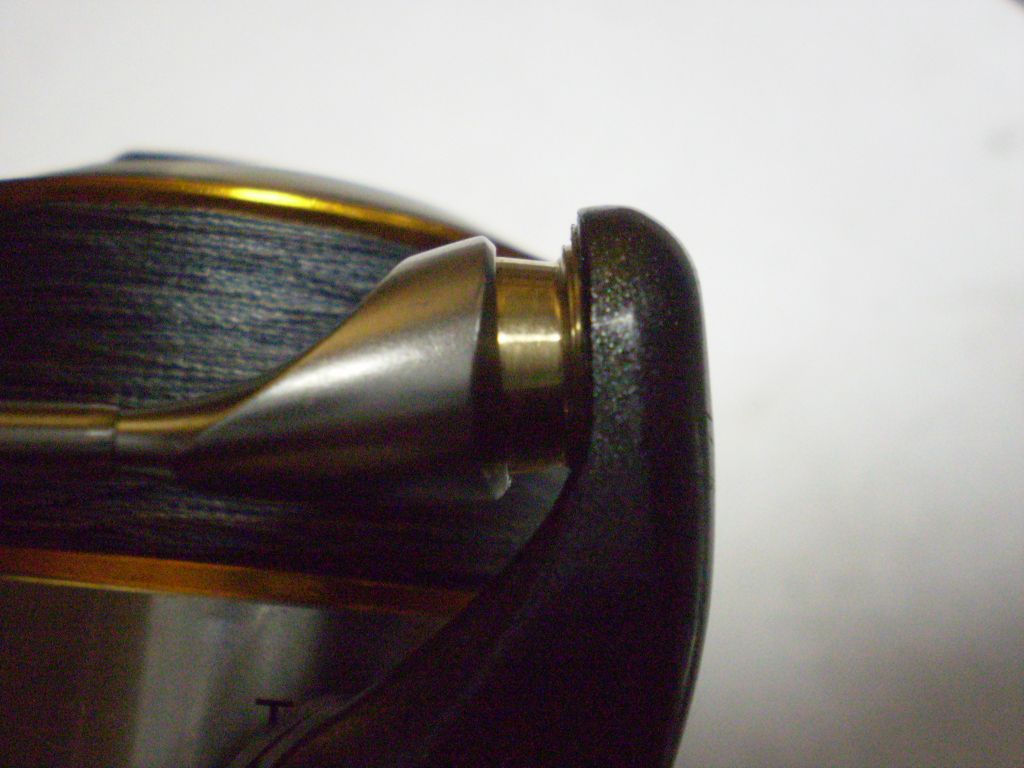

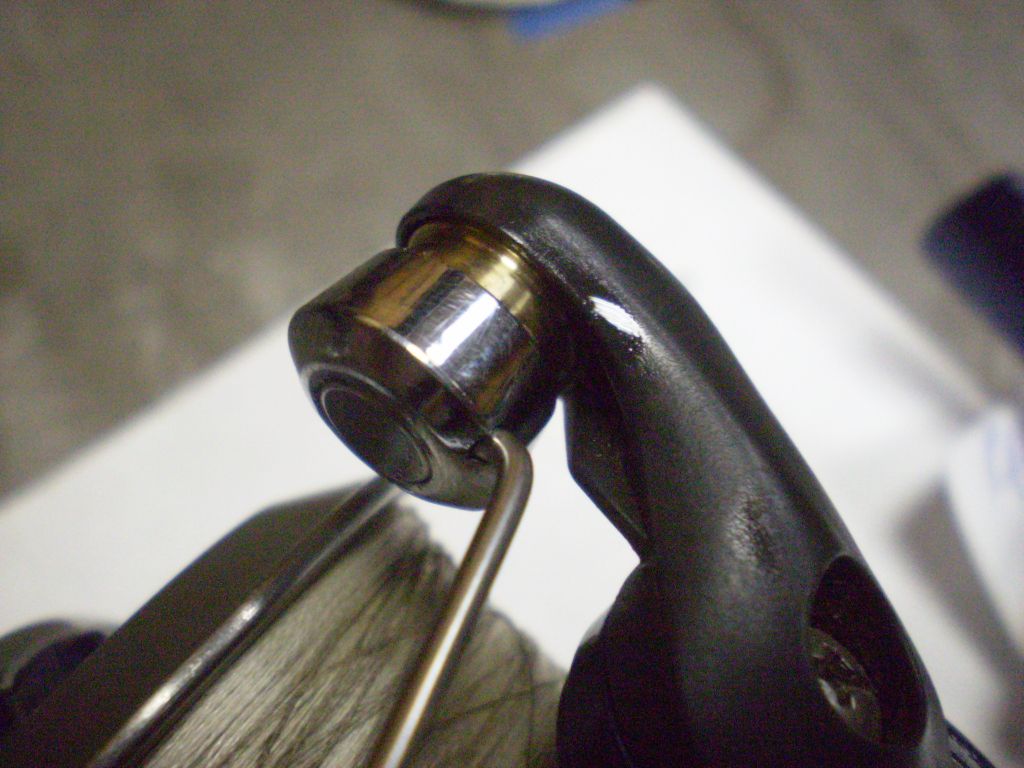

Полностью переделанный ролик в узел Shimano Nexave.

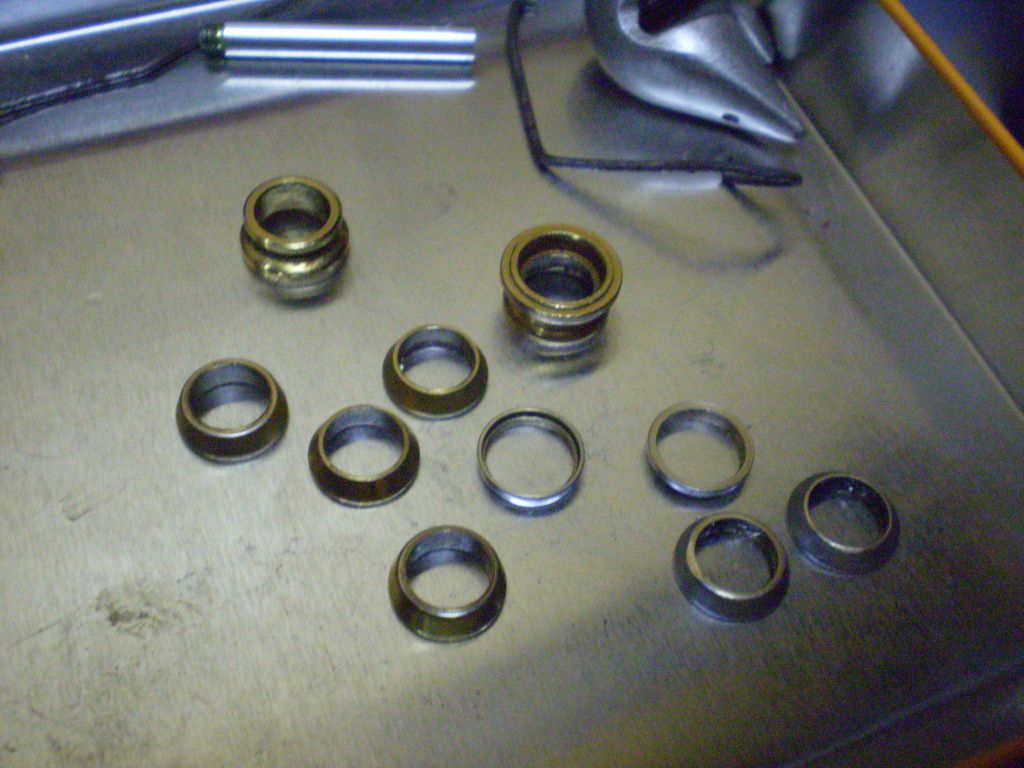

Моя коллекция перепиленных напополам роликов пополнилась очередным экземпляром.



[uni-el]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Них...чего себе, это в каких болотах и сколько надо рыбачить, чтоб ролик располовинить? :shock: Это получается я совсем не рыбачу если ролики целые, да и катушки не часто меняю
Молодец Яков.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

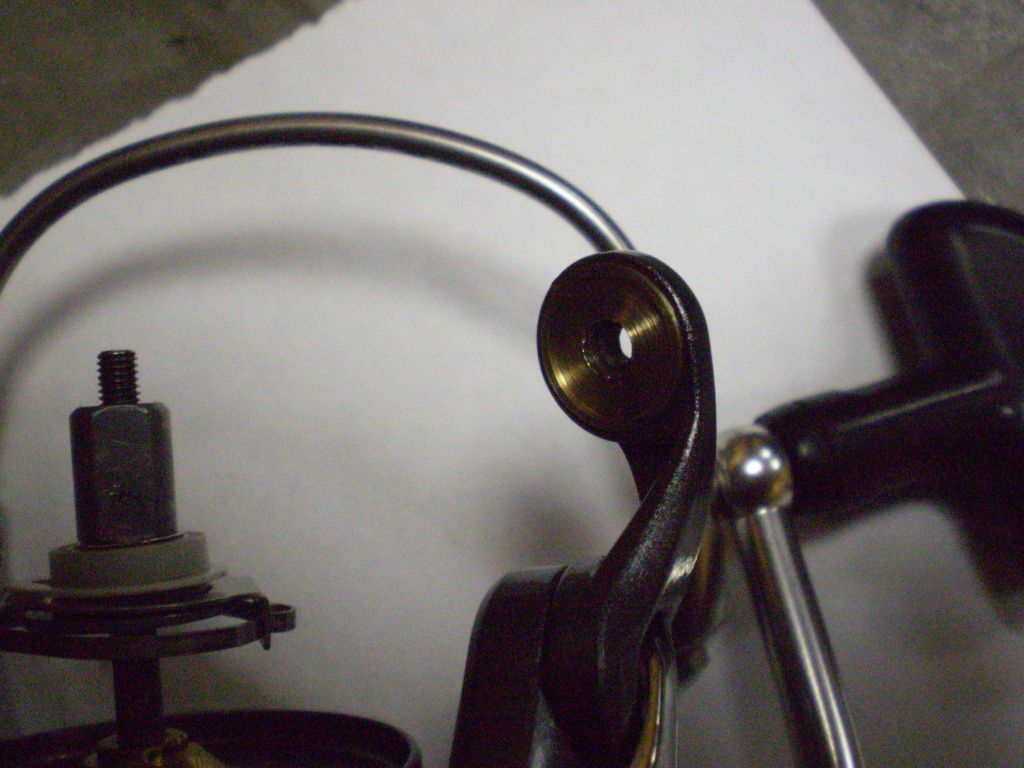

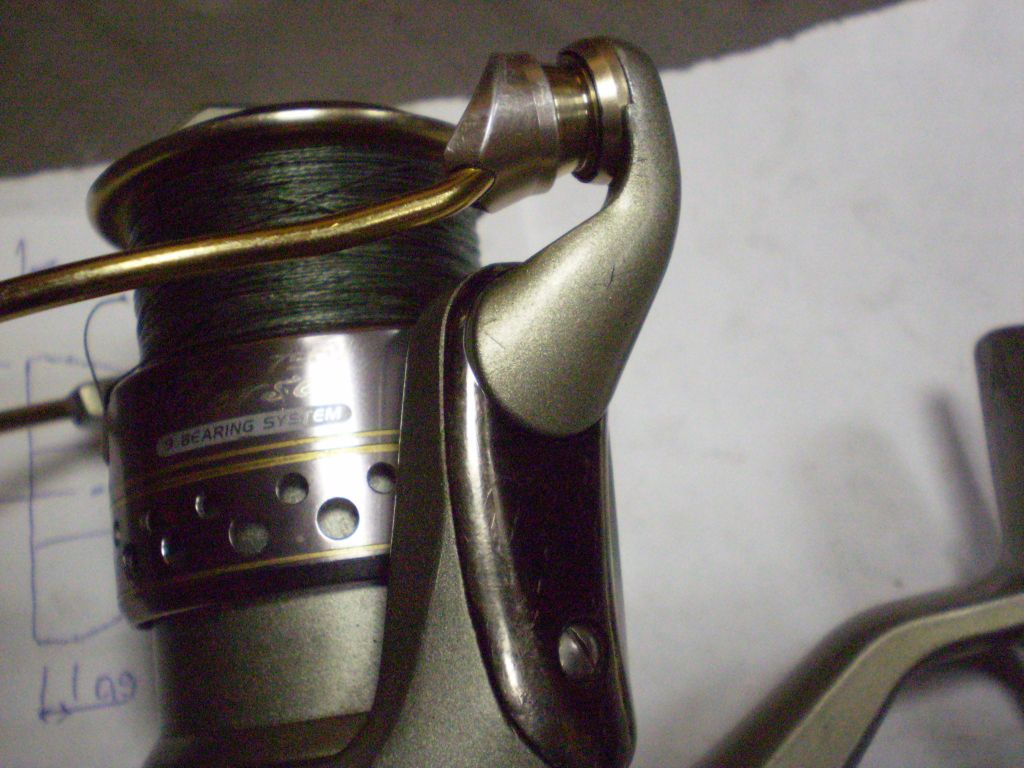

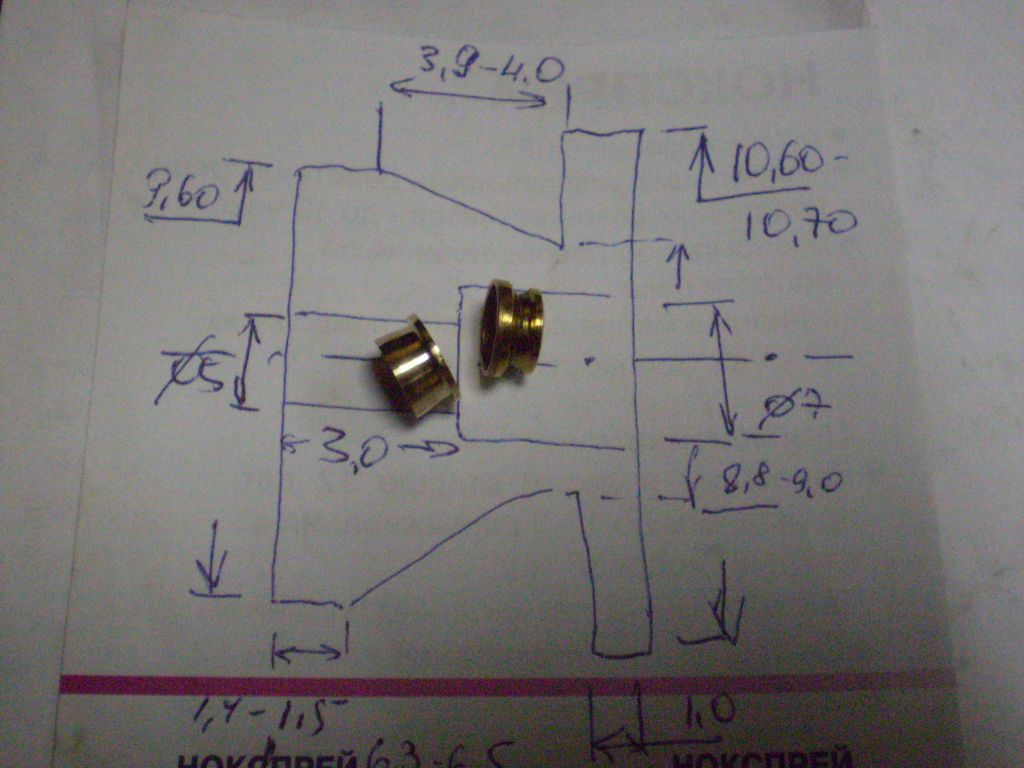

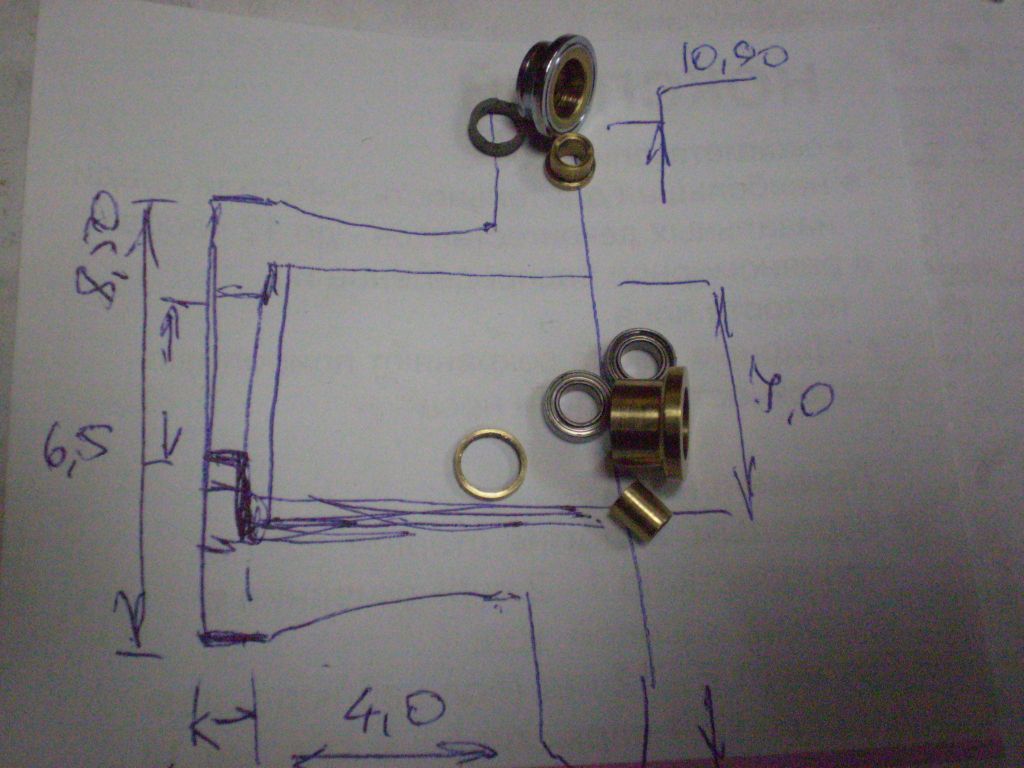

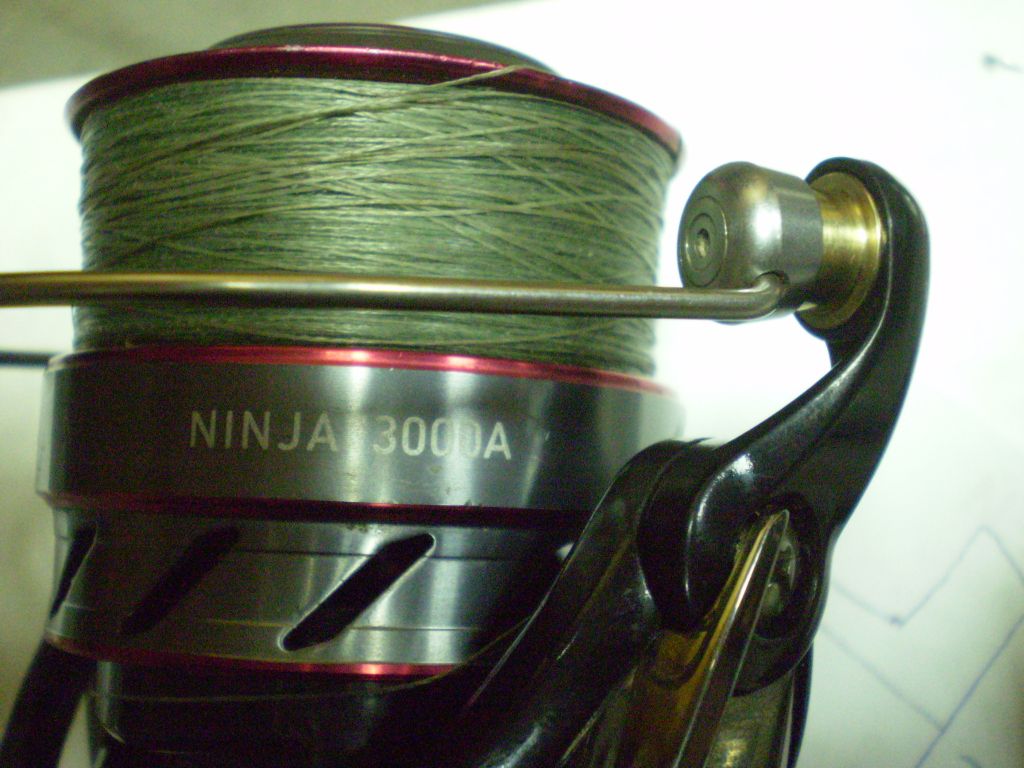

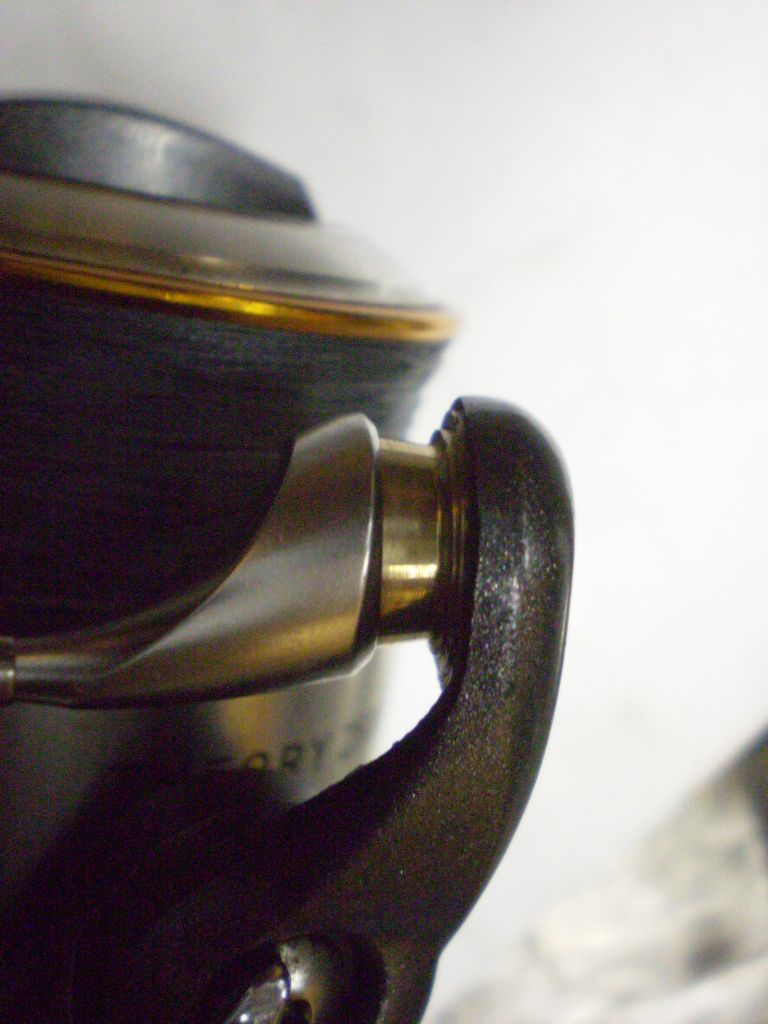

Реинкарнация узла ролика л/у Daiwa Ninja.
Выточены внутренняя латунная втулка и дистанционная шайба.
Сам ролик посажен на сдвоенный подшипник.

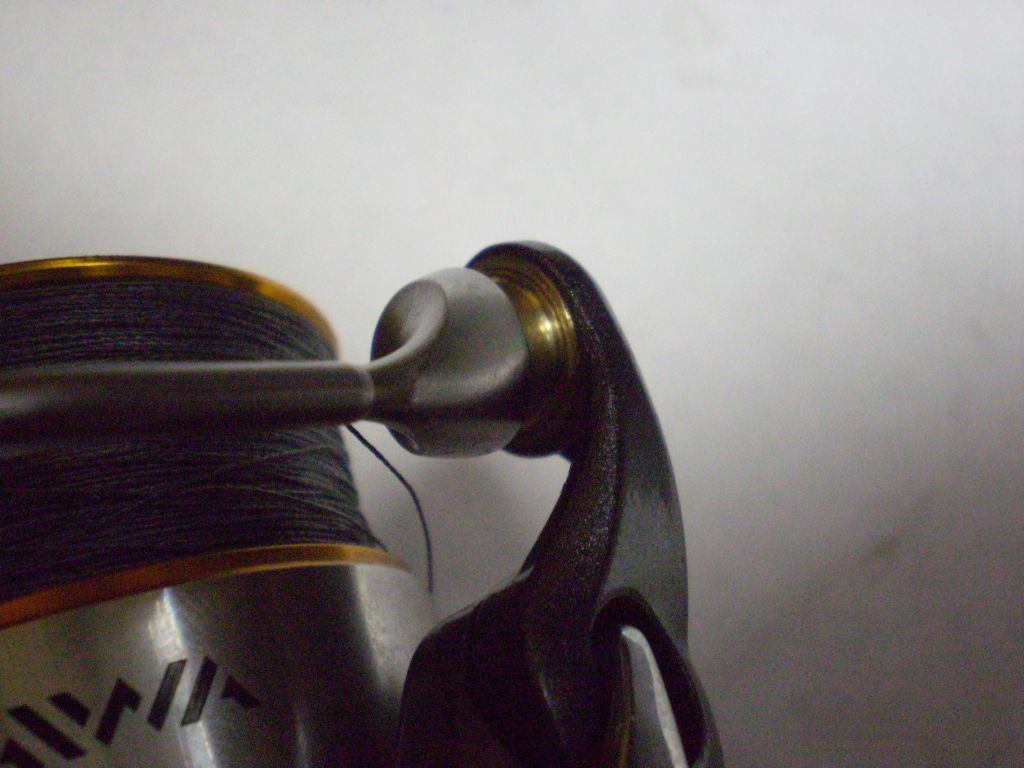

И это снова Glory...



[Игорь_сиб]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

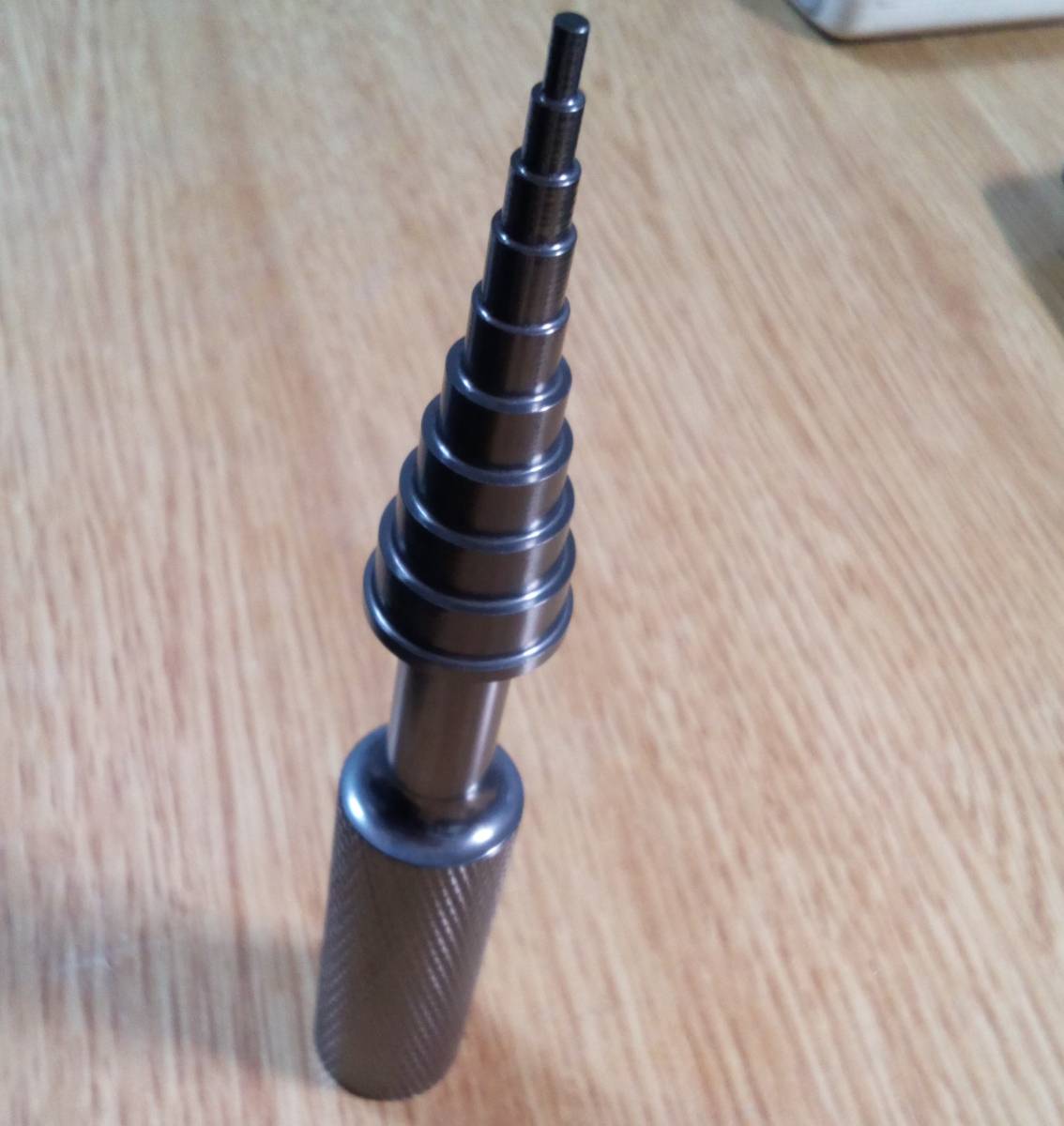

Добрый день. А вот такую штуку выточить сколько будет стоить ?
Шаг диаметра 2,3,4,5,6,8,10,12,14mm .
Приблуда для обслуживания подшипников катушек. Металл не важен, нагрузок нет.



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Добрый день. А вот такую штуку выточить сколько будет стоить ?
Шаг диаметра 2,3,4,5,6,8,10,12,14mm .

Здравствуйте.
Оооо.Это высокоинтеллектуальная работа. :lol:
Из бронзы БрАЖ пойдет ?
Эскизик бы с размерами для начала набросали.
Размеры полочки продольной проточки елочки важны ?
И еще нужно указать погрешности диаметров (+ - от номинала).
И это...накатки у меня нет.



[соловей]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Здравствуйте.
Оооо.Это высокоинтеллектуальная работа.

Яков не мучайся, те же размеры https://ru.aliexpress.com/item/RC-Helic ... a886&tpp=1



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

Нет.
За столько не буду делать.
Потому как только заготовка-болванка из бронзы столько стоит,а за ней еще и сьездить нужно.)



[РЫБАНУТЫЙ]

Re: Изготовлю ролики лесоукладователя,мелкие токарные работы

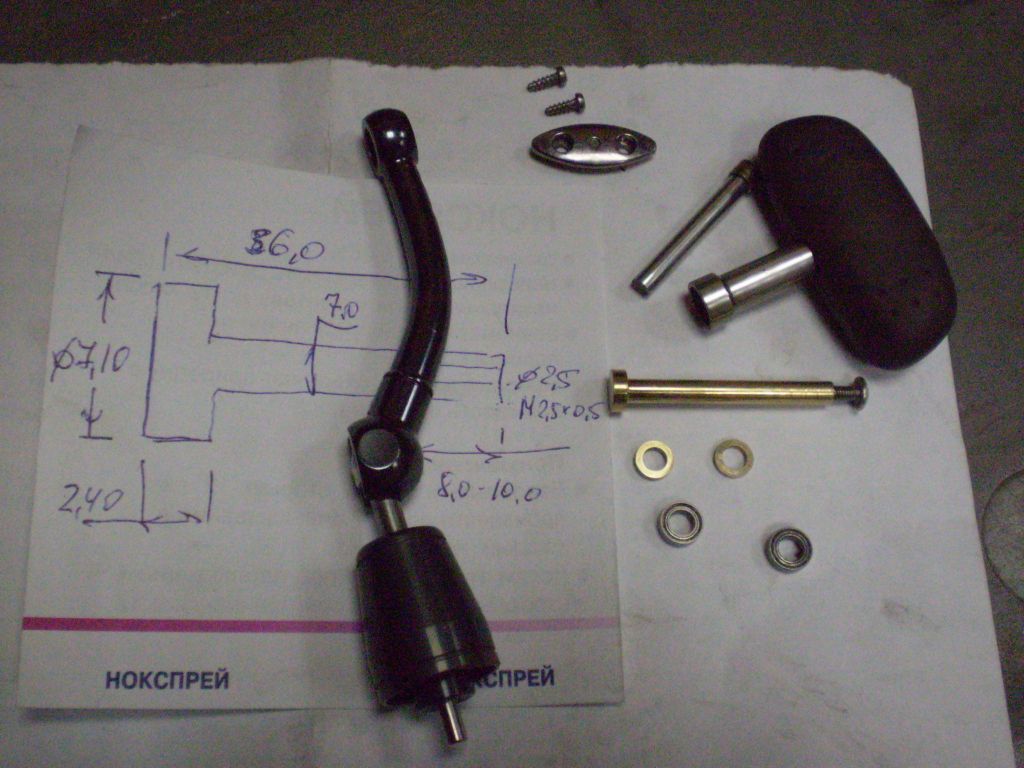

Ремонт кноба ручки катушки Риоби Заубер.
Выточен новый вал кноба из латуни под 2 подшипника 4*7*2,5.
Изначально на этой катушке установлен один подшипник,с другой стороны кноб просто опирается на выточенную полочку на валу.
Со временем здесь появляется вертикальный люфт,который регулировкой реально не убирается.
Второй подшипник запрессовал внатяг в развернутое на 6,95-6,97 отверстие в кнобе.
Продольный зазор отрегулирован фторопластовыми шайбами 4*7.
Обращайтесь-у кого проблемы.
8-923-241-66-48.
