:!: :!: :!: :!: В ЭТОЙ ТЕМЕ ВОПРОСЫ НЕ ЗАДАВАТЬ,ТОЛЬКО РАЗМЕЩАТЬ ОТЧЕТЫ И ТЕХИНФОРМАЦИЮ :!: :!: :!: :!: :!: :!: :!: :!: :!: :!:
ВОПРОСЫ СЮДА :arrow: Самодельные моторы для лодок :!: :!: :!: :!:
ОБЯЗАТЕЛЬНО ПРОСМОТРИ ПЕРВУЮ СТРАНИЦУ :!: :!: :!:
ХОЧЕШЬ ПОСТРОИТЬ ГИБРИД - ЧИТАЙ , ПОСТРОИЛ -ОТЧИТАЙСЯ :!:
МЫ СОБРАЛИ,ДЛЯ ВАС,САМОЕ ОСНОВНОЕ С ФОРУМОВ "ГИБРИДОСТРОИТЕЛЕЙ"

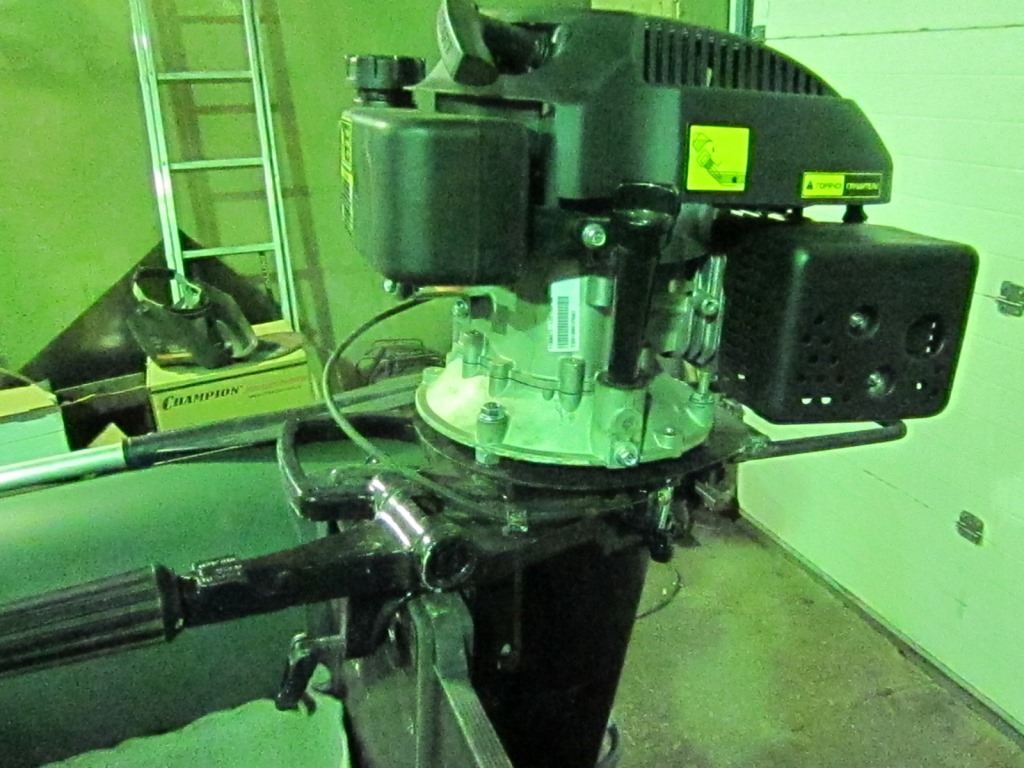

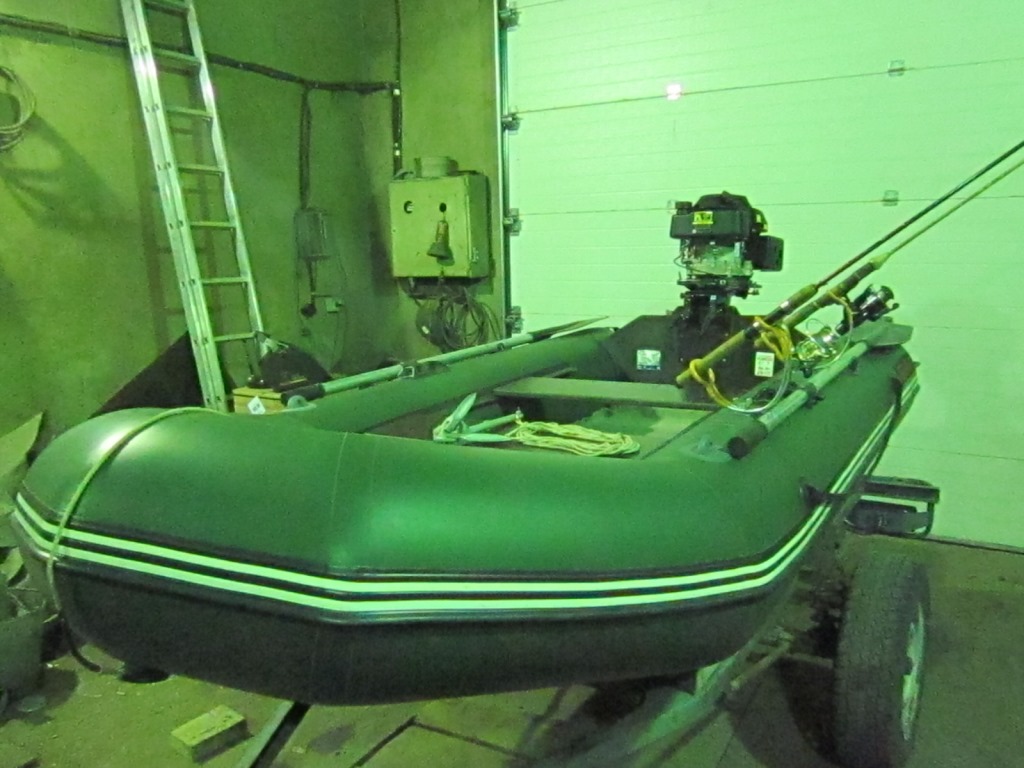

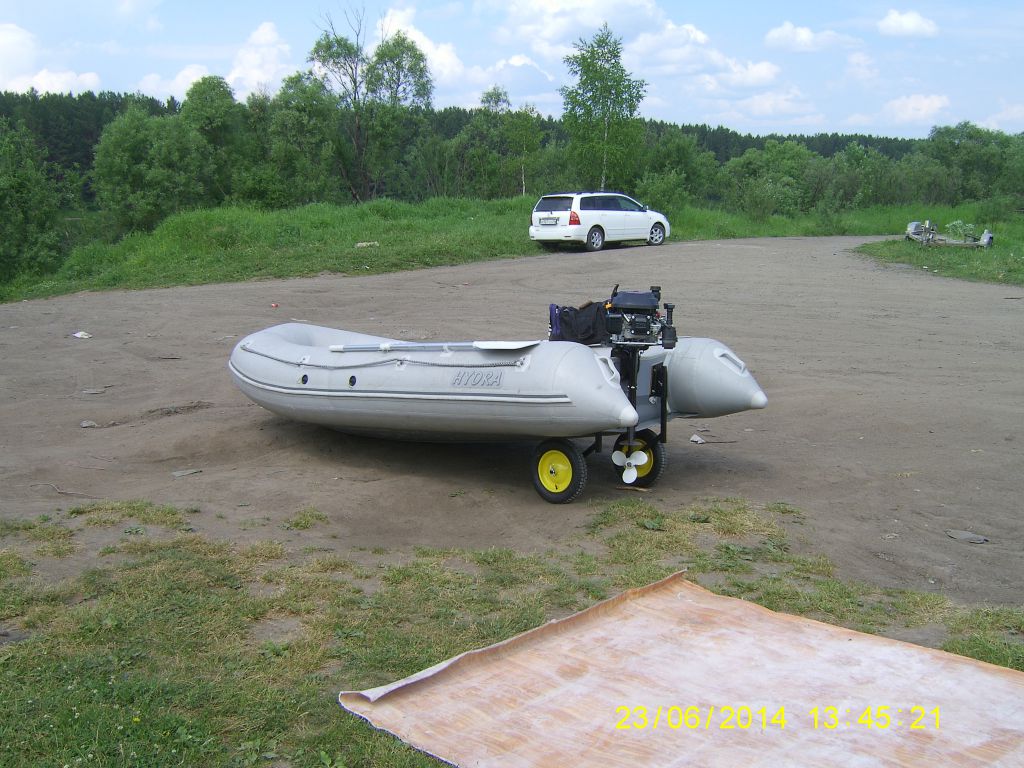

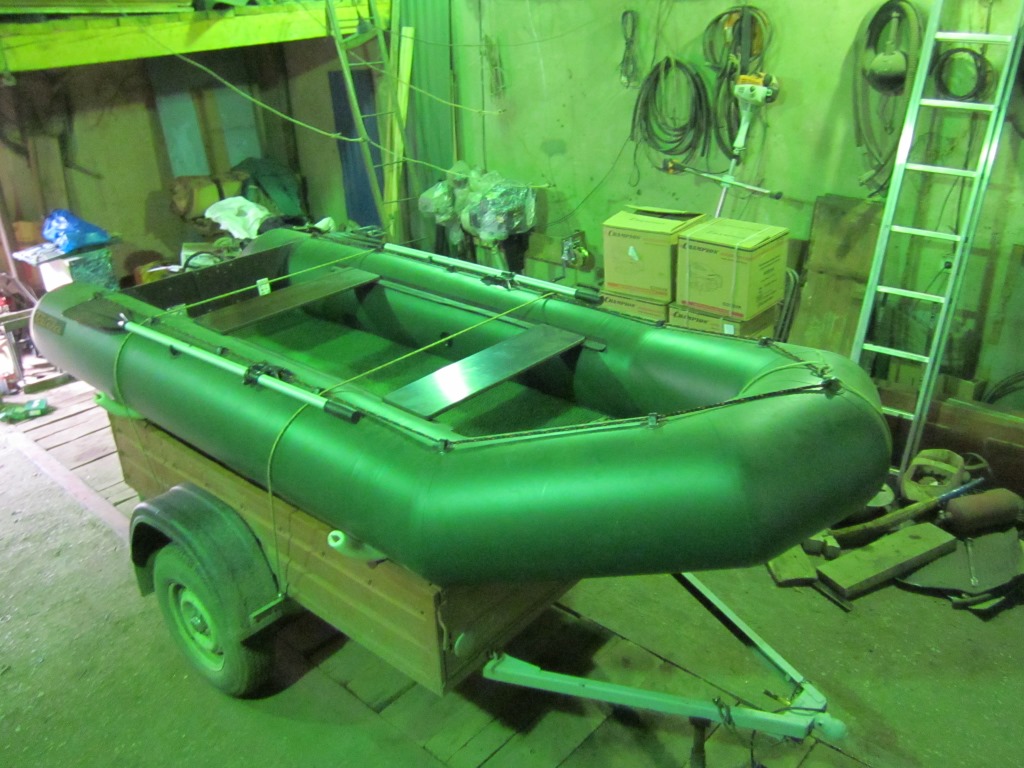

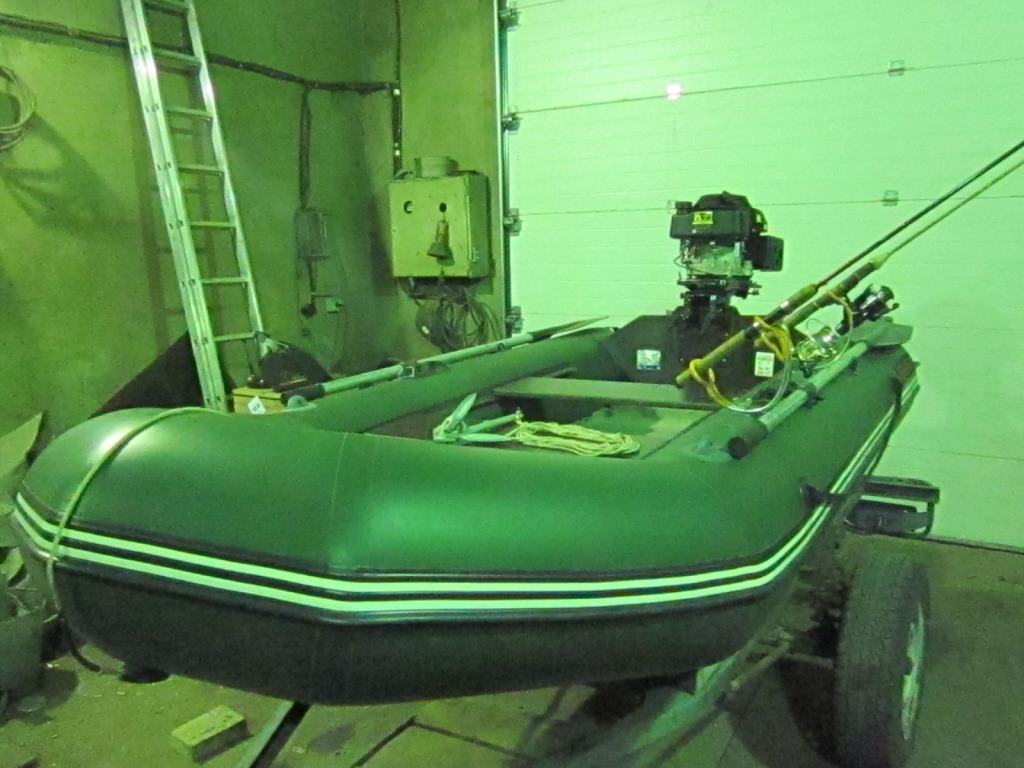

ФОТО JAWA 0110 - Ачинск,Красноярский край
ПО СБОРКЕ ГИБРИДА,ЕСТЬ ОТДЕЛЬНАЯ ТЕМА - ИНСТРУКЦИЯ
forum70/topic23816.html
ОТ НИКОЛАЯ ( Strelec) из г.Владимир
СОБРАТЬ ГИБРИД МОЖНО ЗА ТРИ ДНЯ, А " НАСТРОИТЬ" КОМПЛЕКТ-УХОДИТ ОТ МЕСЯЦА ДО ГОДА
РЕБЯТА ЗНАЙТЕ СОЕДИНИТЬ ДЕЙДВУД(НОГА) И ДВИЖОК - ЭТО ПРОСТО ,А ВОТ НАСТРОИТЬ КОМПЛЕКТ (ЛОДКА - МОТОР(ГИБРИД) - ВЕС ГРУЗА И ПРИ ЭТОМ ВЫЙТИ НА ГЛИССЕР 30 км\ч) - СЛОЖНО , ДАЖЕ ДОРОГО: ПРИ ПОДБОРЕ ВИНТОВ, "НЕ ТВОЯ" ЛОДКА ПВХ (не держит твой вес и груз для выхода на глисс) и т.д. :roll: :
ИНСТРУКЦИЯ ДЛЯ НОВИЧКОВ
Проводите анализ будущего комплекта.
1. Считайте: - Ваш вес плюс вес перевозимого груза -это 150-250кг
2. На каком дейдвуде собираете гибрид ,с каким передаточным числом
3. С какой скоростью хотите "ходить" по воде
4. Смотрим видео и техинформацию по отчетам с такими же параметрами ВЫБРАЛИ ОТЧЕТ :!: :!: :!: :!: :!:
5. Вот после этого надо покупать нужного размера ,даже модели, Лодку - дейдвуд - модель движка и КОНЕЧНО ВИНТ - все, как в выбранном отчете
При сборке следите за каждой мелочью, не спешите ,обкатайте :!: :!:
---- forum70/topic23816.html
:!: :!:
ЧИТАЙТЕ ЗАПОМИНАЙТЕ КАЖДУЮ МЕЛОЧЬ
ВОТ ТАК ПОЛУЧИТСЯ УДАЧНЫЙ КОМПЛЕКТ
Если комплект не выходит на глиссер, НЕ РАСТРАИВАЙТЕСЬ, пишите в тему "самодельные моторы для лодок" ПОМОЖЕМ,ОТВЕТИМ и вместе решим проблемы. Поверьте - где то ВЫ ошиблись, не доглядели :!:
ПРЕДОСТЕРЕЖЕНИЕ:30-40 процентов новых ,купленных двигателей(с магазина), почему то не выдают полную мощность и греются. Причин много . Так ,что если собирете гибрид с выполнением всех тонкостей сборки, обкатки, молите БОГА ,что бы ВАМ повезло с двигателем КОНЕЧНО ВСЕМ УДАЧИ :!:
Лучше обкатать НОВЫЙ ДВИЖОК перед сборкой( это два-три бачка бензина),так вы убедитесь в его работе по температурному режиму,если КАРТЕР не греется выше 100 градусов(обязательно обороты 2900-3000),можно продолжать сборку. Ну а по мощности покажет процесс НАСТРОЙКИ КОМПЛЕКТА,
Не пугайтесь_ 60-70 процентов гибридов получаются УДАЧНЫЕ( оболденные )
УДАЧНЫЕ ДЕЙДВУДЫ ДЛЯ ПОСТРОЙКИ ГИБРИДА( с четырехтактным движком 200 куб): ВЕТЕРОК(есть нетраль), СТРЕЛА(нет нетрали),менее удачные МОСКВА И ВИХРЬ(инфа с отчетов) -
ВЕС гибрида - 25-27 кг
В этой теме предлагается выкладывать свои фото,видео отчеты и в первую очередь информационные отчеты . Все делаем для тех, кто хочет вступить в ряды гибридостроителей. В создании этой темы участвуют многие известные на форумах специалисты JAWA0110, СЕДОЙ 2 , JONSON 2 , STRELEC 65, АКВАЛАНГ, Bushik и т.д... Для того, чтобы ГОСТЬ зашел и нашел нужную информацию для постройки (НАСТРОЙКИ) своего гибрида, всеми организаторами, предложено писать отчеты по таким параметрам, а именно:
1. Модель лодки (размеры ,вид жесткого пола, на сколько поднят транец, киль).
2. Модель, мощность двигателя(есть ли модернизации).
3. От какого мотора используется дейдвуд (главное передаточное число редуктора).
4. Размеры винта получились после подрезки ( кол.лопастей, диаметр, шаг).
5. Вес груза и пассажиров, которые находится в лодке и какая максимальная скорость лодки( км\ч ).
6. Какие максимальные обороты двигателя по тахометру.
7.Видео,фото отчет
8.Возможные рекомендации от автора
Просьба не обсуждать выложенную информацию , что бы не "засорять" тему :!:
ЧЕРТЕЖ ШАБЛОНА ПЕРЕХОДНОЙ ПЛИТЫ на ВЕТЕРОК - от СЕДОГО 2(Брянщина)
Места отверстий под шпильки ВАШЕГО ДВИЖКА - ИНДИВИДУАЛЬНЫ ,но на ВСЕХ ДВИЖКАХ по этому радиусу ,как на чертеже :!:
ЧЕРТЕЖ ШАБЛОНА ПЕРЕХОДНОЙ ПЛИТЫ на СТРЕЛУ- информация от АКВАЛАНГА
ПЕРЕХОДНИК С РЕССОРЫ НА ДВИЖОК
...........................
ВАРИАНТ № 1

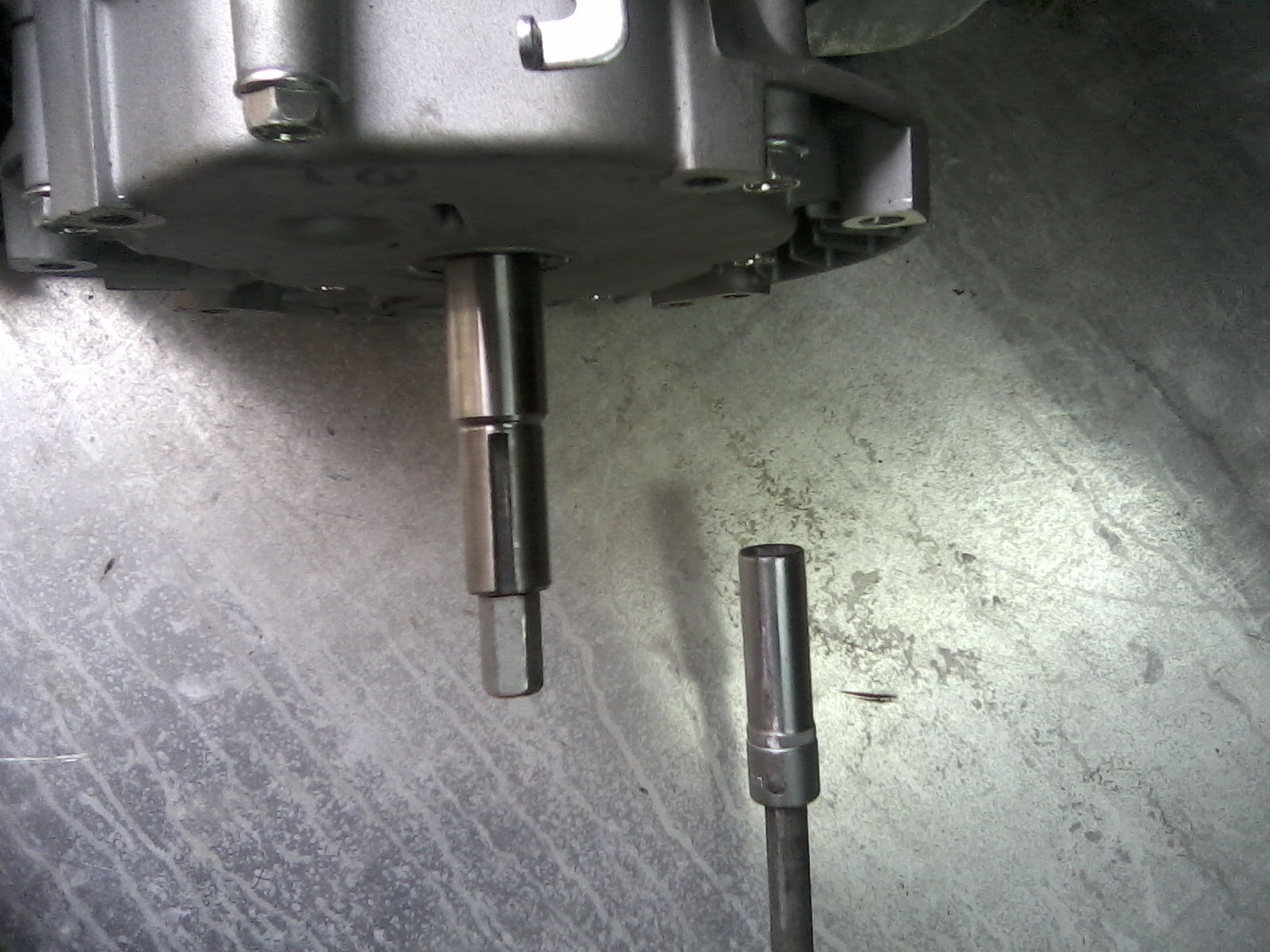

Берется удлиненная головка на 21мм с внутренним квадратом 10мм( если не точить ,то можно на 22 ,но будет маленький люфт на валу),на токарном станке протачиваем шестигранник под диаметр вала мотора - 22,1.: .2. : .3. : мм (головка должна сниматься-одеваться на вал рукой без особых усилий,так как в последствии ни один раз будете разъединять ногу и движок ,но люфта не должно быть)
Рессора обрезается по длине индивидуально под каждый гибрид,сильной точности не надо,потому что головка длинная будет запас хода на валу мотора.На конце рессоры точится квадрат на 10мм.(9.8мм)
фото Bushika(Запорожье)
после изготовления паза и шпонки(тонкий усик-это в паз вала,можно его делать с двух сторон),одев на вал, делаем на шпонке сваркой(полуавтоматом)-две точки,больше не надо ,что бы не перегреть сальник движка.В месте соединения квадрата рессоры и переходника(после нужной подрезки рессоры) можно прихватить сваркой , для удобства при разборки.
.............................
.............................

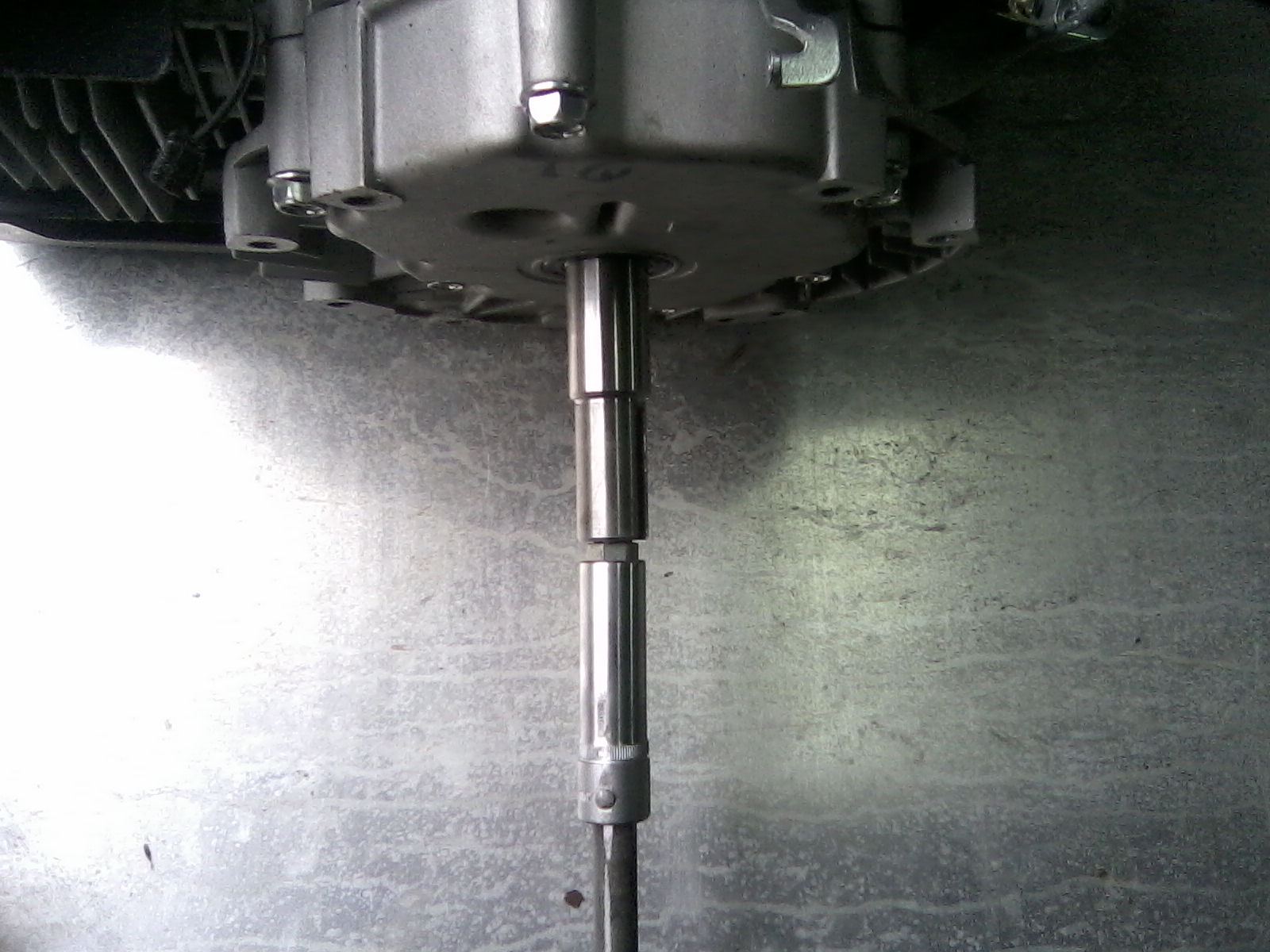

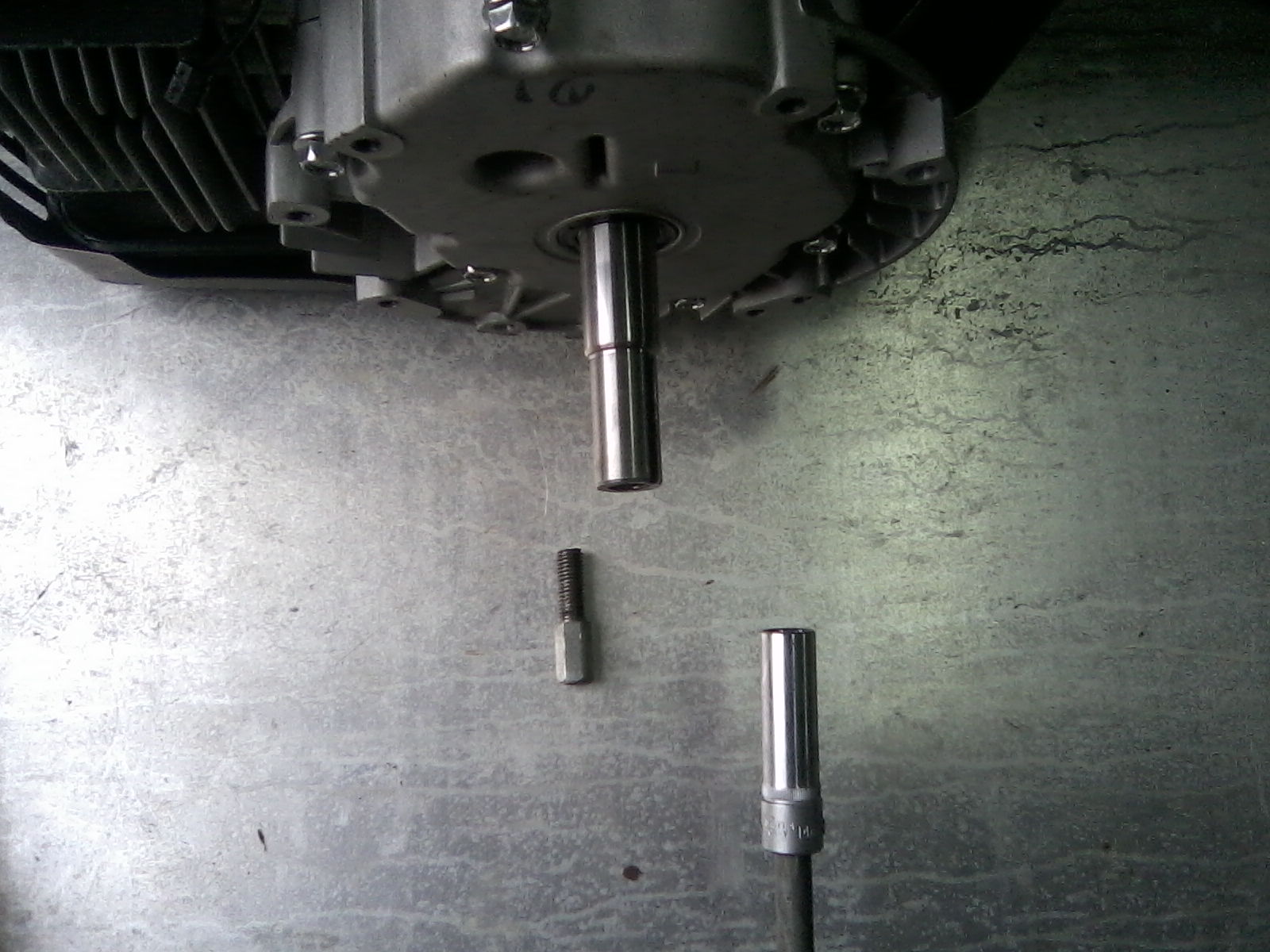

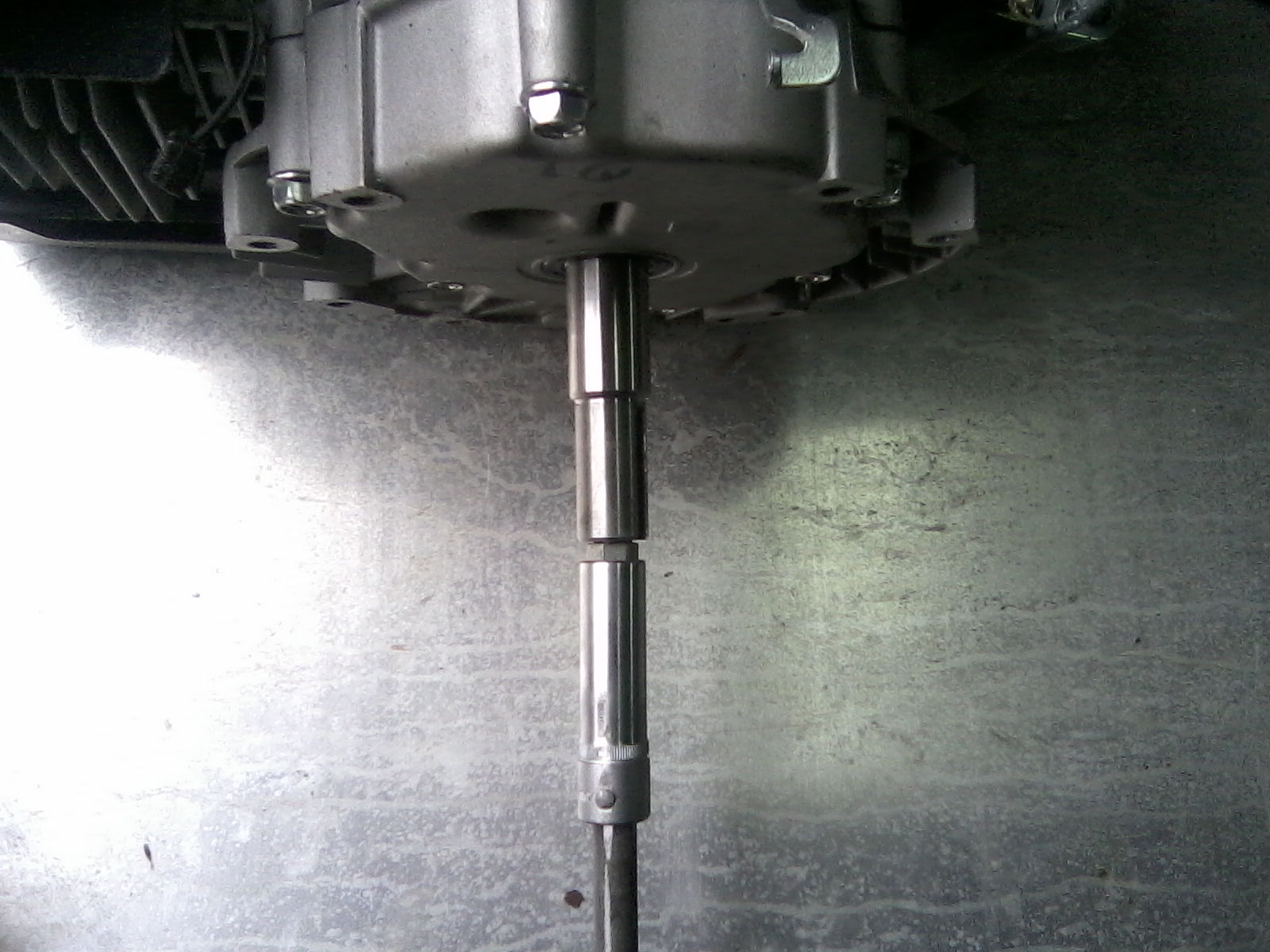

ВАРИАНТ № 2- от JAWA 0110 - Ачинск,Красноярский край
( Внутри вала двигателя есть резьба)
............................
............................
............................
из форума :--
----- Да, нужен болт М9х1, беру болт(на верхнем фото - верхний) головки блока цилиндров ВАЗ 2107 (он каленый, изготовлен из хорошей стали) , отдаю его токарю и он с него мне точит болт( М9х1 на верхнем фото - нижний) для переходника как показано на фото. Из множеств вариантов соединения валов я предпочел этот, простой, компактный и как выяснилось надежный, за три года эксплуатации моих гибридов был всего 1-н отказ, и то болт и головка выдержали, а обрезало четырехгранник на вал-рессоре (наверно была сыромятина)
----- Головка на 12мм с квадратом 3/8. Продаются в магазинах "инструмент"
:arrow: :arrow: Метчиком М9х1 надо пройти по резьбе в валу (там конусная резьба).
ВТОРОЙ ВАРИАНТ ПРЕДПОЧТИТЕЛЕН ДЛЯ ВЕТЕРКАиз-за малого расстояния между рессорой и рычагом нейтрали
:!: :!: :!: ПРИ СБОРКЕ СЛЕДИТЕ ЗА СООСНОСТЬЮ МЕЖДУ ВАЛОМ ДВИЖКА И РЕССОРОЙ:
некоторые делают шаблоны по чертежу - думаю это правильно :!:
:roll: если по простому:
1 вариант-перевернув дейдвуд и поставив на переходную плиту ,через существующие отверстия намечаете все отверстия,а центральную - штангелем от края любых двух отверстий (север , запад). Установив,закрепив на дейдвуд переходную плиту с отверстием (диаметром 35-37 мм,должен быть запас для регулировки),в которое выйдет переходник рессоры: - включив рычаг скорости рессора станет на свое место,в этом положении снимите( штангелем - "внутримером"-это пластинка внутри его :lol: ) размеры в двух точках(север,восток) от края переходной плиты до переходника на рессоре. Движок( с вкрученными шпильками) насаживаем на переходник рессоры, точки сверления под три шпильки движка намечаете только после того, как выставите,переходник,на ранее записанные размеры в двух точках. Замеры делаем через щель между движком и переходной пластиной. Для удобства - в точках замеров на переходной пластине поставьте маркером метки, что бы измерялось с одного места.
2 вариант- изготовление шаблона (переходная плита в данном случае кусок пластика или дерева). Кусок должен ложиться только на дейдвуд,а не на "пружины". Или щаблон состоит из 2-х частей: 1-это шаблон на дейдвуде ( д-13),2- шаблон двигателя(д-22.2),потом накладываете друг на друга и выставляете по соосности отверстий 13 и 22.2.
На переходной плите на середине сверлите отверстие диаметром вашей рессоры(13мм). Включив скорость (этим фиксируем рессору ) одеваем плиту.Выставив ,как надо,намечаем места отверстий на дейдвуде.Сверлим по одному и всталяем болт. Следим,что б рессора не ушла в стороны.Как под все болты просверлено снимаем плиту и рассверливаем центральное отверстие рессоры четко под вал движка(22.2). Одев плиту на движок (обязательно выставить ровно по направлению вперед) отмечаем места под шпильки. Вот и получится соосность.Остается разширить отверстие под переходник рессоры - 34-35мм и перенести все на ваш металл.
Главное ,что бы вы поняли - ВСЕ ОТВЕРСТИЯ СВЕРЛЯТСЯ ПО ОТНОШЕНИЮ ЦЕНТРАЛЬНОГО ОТВЕРСТИЯ , оно с начало на 13мм(дейдвуд) внутри с рессорой,потом на 22.2мм(движок)внутри вал .А потом расширять можно насколько хотите.
КАК ОТКЛЮЧАЮТ РЕГУЛЯТОР ОБОРОТОВ (информация от JAWA 0110 - Ачинск,Красноярский край)
из форума (стр 39)
Добрый день, с регулятором оборотов я поступаю так:
Вложения
откручиваю гаечку М 6, меняю ее на самоконтрящуюся, отверткой отпускаю коромысло для свободного вращения на оси РО
на конце оси РО сверлю отверстие Ф 2мм, устанавливаю шайбу на 6 и шплинтую
отцепляю пружину с заслонки акселератора и цепляю ее за прокладку предварительно сделав отверстие
..................
Можно вскрыть поддон и вытащить грузики с шестерни ,так вы отключите полностью регулятор оборотов,но у многих работает ,как написано выше.
Шестерню убирать нельзя,она смазывает весь движок.
Если бака не хватает- СТАВИТСЯ БЕНЗОНОСОС и выносной бак(стр в теме 33:-
Сообщение JAWA0110 » 19 авг 2016 20:18
По поводу б/насоса от мопеда - испытания прошли успешно, б/насос не переливает, отлично обеспечивает подачу топлива на всех режимах. Пробовал менять штуцера с разным сверлением, разницы не почувствовал. Б/насос не разбирал, скорее всего, как пишет Саша (KLD), внутри стоит перепускной клапан.
Сообщение KLD » 18 авг 2016 21:19
К вопросу о бензонасосах и проблеме перелива карбюратора.
Для начала две ссылки
http://www.china-scooter.ru/forum/viewt ... 0%BE%D1%81
http://forum.motorka.org/topic8301-25.html
И вкратце выводы - либо устанавливайте от Ветерка и его настраивайте, либо берите от Хонда Дио с перепускным клапаном (ограничитель выходного давления) и подобные им.
РЕДУКТОР "ВЕТЕРКА" РЕГУЛИРУЕТСЯ ( зазор между шестернями) толщиной прокладки между дейдвудом и корпусом редуктора (при этом люфт винта должен быть не более 10 градусов),звук редуктора при вращении - мягким и без толчков
При регулировке вместо прокладки ставьте просто набор шайб, Как выставили- замеряйте получившуюся толщину для будущей прокладки.(информация от АКВАЛАНГА)
ВСЕГДА ПЕРЕД СБОРКОЙ ГИБРИДА ДЕЛАЙТЕ ПОЛНУЮ РЕВИЗИЮ РЕДУКТОРА ВИНТА[/color]
ВЕТЕРОК
( САЛЬНИКИ - 2шт -35мм\15мм(можно на 14мм) и 26мм\12мм (-Сб 600622,-Сб 6163600), ПОДШИПНИКИ - 5шт(№ 203 - два шт,№201,№205,№7203конический,роликовый)УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - 2шт большое и малое нейтрали ), ТАК КАК ВО ВРЕМЯ ИСПЫТАНИЙ МОГУТ БЫТЬ СЮРПРИЗЫ (ШУМ, НЕ ПОЛНАЯ МОЩНОСТЬ ДВИЖКА,ВИБРАЦИЯ и т.д...),А ВЫ НЕ ПОЙМЕТЕ ,ПОЧЕМУ "КОМПЛЕКТ" НЕ ВЫХОДИТ НА ГЛИССЕР :roll:
При разборке сразу считайте зубья шестерней ,чтобы точно подобрать винт.
При разборке и сборке гребного вала - выкручивайте сливной винт,он мешает запрессовать.
"СТРЕЛА" -
На гребном валу подшипники №203 – 2 шт, сальники 16х35х7 – 2 шт;
На вал-шестерне №202 –2 шт;
передаточное число редукторов -----
(Ветерок и Москва,Стрела - левое вращение
Стрела ((ЗИФ) - 12/20=0,60
Москва 10; 12,5 - 13/21=0,61
Ветерок 8 -13/20=0.65
Ветерок 8У -12/27=0.47 или 13/21
Ветерок 8 М -13/21=0,61
Ветерок 8 Э -13/21 =0.61
Ветерок 8 Р -13/25 =0.52 ( удлиненный дейдвуд)
Ветерок 12 -13/22=0,59
Ветерок 12У -12/27=0,44 (удлин....)
Ветерок 12Э;12М -13/21=0,61
Ветерок 12Р;12РУ -13/25=0,52 (удлин...)
Прибой 5 -15/27=0,55 (правое вращение)
:roll: ВСЕГДА НАДО ЗНАТЬ ,КАКОЙ У ТЕБЯ РЕДУКТОР,ЧТО БЫ ПРАВИЛЬНО ПОДОБРАТЬ РАЗМЕР (ПОДРЕЗКУ) ВИНТА после подрезки винта - сделайте форму лопасти (по шаблону) ,как у импортных винтов (добавит КПД)
информация от - СЕДОГО 2 ( Брянщина ) и JAWA 0110 - Ачинск,Красноярский край
из форума : - И я пошел дальше, сделал копии профилей лопасти с Ямахи 5, Хонды5, Мерка5, Тохи5 и все их опробовал. Одним из лучших оказался профиль лопасти от Тоха5.
ШАБЛОН №1 и №2 - ДЛЯ ВИНТА 190х202; ШАБЛОН №3 - ДЛЯ ВИНТА 210х160
КАК ПОЛЬЗОВАТЬСЯ ФОТО: Переносите на свой "рабочий стол". Открываете на рабочем столе и прикладывая настоящую линейку(свою) увеличиваете пока не совпадут деления на линейках. Теперь перерисовываете с экрана нужный Шаблон, приложив к экрану лист.
................
.................
Обязательно сделать балансировку винта , а то будет вибрация.
ПОЛИРОВКА,БАЛАНСИРОВКА ВИНТА(ВИДЕО) http://www.youtube.com/watch?v=FJ-ROtdk3hM
СПАСИБО АВТОРУ ВИДЕО
ВИНТЫ " ВЕТЕРОК"
Линейка винтов В12 (DxH):
210х225 222х240 250х250
Линейка винтов В8 (DxH):
распространенные - 190х202 190х210 202х160
применяемые на разных модификациях - 210х160 216х170 202х190 210х190 230х190 216х210 250х225 ,ВНИМАНИЕ - винт на ветерок с логотипом "Р" -это ПРАВОЕ ВРАШЕНИЕ ,попадается очень редко (вся информация от JAWA 0110 Красноярский край)
...........................
ВИНТЫ "МОСКВА - М"
Двухлопастной - Д \Ш 216х242
Трехлопастной - Д\Ш 209х192
............................
КАК ПОДРЕЗАТЬ ВИНТ ПО ДИАМЕТРУинформация АКВАЛАНГА
учитывайте,что при подрезании одной лопасти на 2мм - по диаметру получится 4мм
КАК ОПРЕДЕЛИТЬ ШАГ ВИНТА(ВИДЕО) -- http://youtu.be/gL5dv2WPgyI информация от - р62373 ( Краснотурьинск )
СПАСИБО АВТОРУ ВИДЕО
ЕЩЕ РАЗ ,ПРОСЬБА НЕ ОБСУЖДАТЬ ДАННУЮ АВТОРОМ ИНФОРМАЦИЮ,ЕСТЬ ВОПРОСЫ ПИШИТЕ В "ЛИЧКУ"
" КОБРА " - правда очень большая
НЕ ЗАБУДЬТЕ ПРАВИЛЬНО ВЫСТАВИТЬ ДВИГАТЕЛЬ, ЕСЛИ ЛОДКА ДЕЛАЕТ "КОБРУ" - НАДО ПОДНЯТЬ ДВИЖОК НА ТРАНЦЕ(ПОДЛОЖИВ НАБОР ПЛАНОК ПО 5 мм НЕСКОЛЬКО ШТУК ,бывает до 6см,ориентир - кавитационная плита на линии днища). "КОБРА" УЙДЕТ - ЛОДКА ДВИЖЕТСЯ ПАРАЛЛЕЛЬНО ВОДЕ, НО МОЖЕТ ПОЯВИТСЯ ПОДСОС ВОЗДУХА, А ТЕПЕРЬ НАДО УБРАТЬ ОДНУ ПЛАНКУ (это 5-7мм) - ЕСЛИ НЕТ ПОДСОСА ВОЗДУХА(кавитации) ,ВОТ ЭТО И БУДЕТ НУЖНАЯ ОПТИМАЛЬНАЯ ВЫСОТА ТРАНЦА ИМЕННО ДЛЯ ВАШЕГО ГИБРИДА,; УГОЛ ДВИГАТЕЛЯ ДОЛЖЕН БЫТЬ - ДЕЙДВУД ЧУТЬ- ЧУТЬ ЗАВАЛЕН К ДНИЩУ. информация JAWA0110 (Красноярский край )
Не будет глиссера,если сильно опущен дейдвуд от уровня днища лодки. Ищи всегда свой оптимальный размер транца ,как написано выше.
ВНИМАНИЕ :!: КОГДА ПОДСТАВИТЕ ПЛАНКИ СЛЕДИТЕ ЗА ЗАТЯЖКОЙ СТРУБЦИН МОТОРА , ЧТО БЫ ДВИЖОК (ОТ НАГРУЗКИ) НЕ УЛЕТЕЛ В ВОДУ :!:
ЕСЛИ ЕСТЬ ПРОБЛЕМЫ С ГИБРИДОМ(В ОСНОВНОМ ПЕРЕГРЕВ)
1. - не правильно подобран(подрезан) винт ( Обороты движка должны быть от 3800- 4300);
2.- может греться,если двигатель еще на обкатке или (не достаточно топливной смеси,а добавить нет возможности карба) - это проблемы с карбюратором , можно поменять на карб СУЗУКИ РАН - скутер 50-60 кубиков(ТВ - 60), увеличив( рассверлив 0.8-0.9мм для 190-200 кубиков ) диаметр жиклера,что б не запороть жиклер надо сверлить по 0.05 - при увеличении мощности остановиться(определяйте по нагару на свече, черный - мало топлива; белый-перебор)
,
;

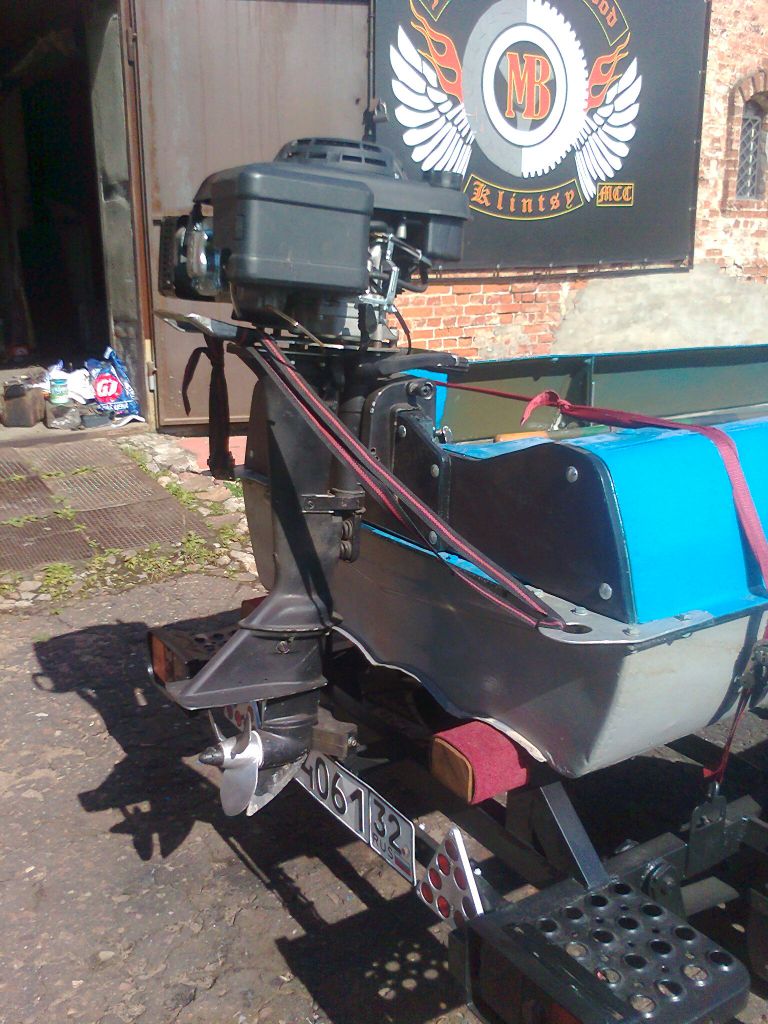

ФОТО СЕДОГО 2
Для БРИГГСА 675 подойдет от мопеда АЛЬФА 4-х тактник ( СОВЕТ ОТ БУШИКА - ДВИЖКИ ,КАК БРИГГС с оборотами 3060 НЕ ПРОДХОДЯТ К СКОРОСТНЫМ ГИБРИДАМ)
Рычажок воздушной заслонки переворачивается в другую сторону ,как раз по этим же отверстиям
Из форума:
Поставил на Бриггс 675 карб Альфа 4т ,получилось по подбору (сверлению) жиклеров- главный топлевный 0.8, главный воздушный канал(жиклер) 1.2, игла опущена на четвертое деление.
-------БРИГГСы на гибридах будут греться из-за позднего зажигания-----
3.-редуктор винта дает лишнюю нагрузку из-за старых подшипников ;
4.- очень часто (заводской брак) нет герметичности клапанов, ( отверстия направляющих под клапана просверлины на косую) ;
5.- позднее зажигание (но этот вопрос не отработан форумчанами ) ...Есть попытки переноса паза шпонки на маховике на 1,5-1,8мм,по результатам не отчитывались.
6. - ОШИБКА ПРИ СБОРКЕ возможно при сборке был убран тепловой зазор коленвала ,из-за малой подрезки рессоры( у движка после сборки гибрида ,продольный люфт вала должен оставаться без изменений ,что бы было куда расширяться,а не подклинивать . Можно проверить подергав маховик вверх-вниз( при включенной скорости).
7. - Если вырывает или рвет шнур стартера -это ранее зажигание . Лечится распиливанием двух отверстий катушки (против часовой на 3мм) и смещаем катушку. Так же вырывать может от не правильного пользования ручным стартером. Легко тянем до чувства упора и только тогда дергаем.
8. - бывает позднее зажигание ,такой же способ ,только распиливаем по часовой на 3мм.
...............
Как выставлять зажигание(не по нашему,но поймете). Найдите размер зазора(щупа) для модели своего движка,но в основном - 0,10:
https://www.youtube.com/watch?v=fqE1h3ZdRKI
...............
На видео 1.30 мин таблица для БРИГГСОВ ( перевод-модель 220000- зазор катушки -0.10; зазор на впуск клапане - 0,05; на выпуск клапане - 0.09
-модель 250000- зазор катушки - 0.14; зазор на впуск -0.07; на выпуск - 0.11.
https://www.youtube.com/watch?v=Di3Der8giEs
..............
Размер шайб под клапана(увеличение жесткости)из форума:
Сообщение Bushik » 11 май 2014 19:23
Сегодня вскрыл крышку клапанов на движке МТД,снял пружины,подложил шайбы толщ 2мм.Для информации: внутр диаметр шайбы 16.5 мм,наружный до 22мм.Сальник стоит только на впускном клапане.Снимается замок клапанов легко(руками),система "типа" ,как на Жигулях крепятся задние колодки.
ПРЕДОХРАНИТЕЛЬНАЯ ЧЕКА - отчет от JAWA 0110 (Ачинск,Красноярский край)
сделана из дверного концевика ВАЗ "лягушка"
ставится впереди, в удобном месте для легкого выдергивания - остановки двигателя
точка подключения:
На катушке есть только один провод. Если этот провод замкнуть на массу (корпус движка), то искры не будет. Кнопка (лягушка) работает (при нажатии на размыкание. Вот и получается :
1.присоединить провод от катушки к лягушке
2.сделать так ,что бы разорвать контакт лягушки(это есть на фото вставляется "фишка")
3. Лягушку закрепить на корпусе движка,что была масса
Вставил "фишку" завел движок, вырвал "фишку" -заглох
ИЗГОТОВЛЕНИЕ "ПРУЖИНЫ" ДЛЯ ЧЕКИ (информация KLD г.Ангарск) ,спиральный тренчик( ЧИТАЙ--НИЖЕ )
http://nepropadu.ru/blog/guestroom/9926.html
Автор: AndrewST -спасибо
Ребята после постройки гибрида и наладки своего комплекта (лодка - гибрид) не забудьте ( не ленитесь) выложить свой отчет для подрастающих потомков . Семь футов под килем ЗАРАНЕЕ ВСЕМ СПАСИБО :
Ребята,если есть какая то интересная(нужная) информация по этой теме - пишите в "личку" Я добавлю :!:
Если возникают к кому то вопросы пищите ему в"личку" :!: или в теме "САМОДЕЛЬНЫЕ МОТОРЫ ДЛЯ ЛОДОК" .Если кому то хотите сказать спасибо - жмите на благодарность :!:
ХОЧУ ОТ ВСЕХ ВАС - СКАЗАТЬ ОГРОМНОЕ СПАСИБО ВИКТОРУ (JAWA 0110 с Ачинска)
На данный момент много новых новаций по усовершенствованию движков гибридов предложено "кулибиными" в теме "самодельные моторы для лодок" начиная с 200 страницы.
Как там пишут, можно увеличить мощность движка до 9 лошадей - исходя из этого уходят проблемы с перегревом и подрезкой винтов.
ВОПРОСЫ СЮДА :arrow: Самодельные моторы для лодок :!: :!: :!: :!:
ОБЯЗАТЕЛЬНО ПРОСМОТРИ ПЕРВУЮ СТРАНИЦУ :!: :!: :!:
ХОЧЕШЬ ПОСТРОИТЬ ГИБРИД - ЧИТАЙ , ПОСТРОИЛ -ОТЧИТАЙСЯ :!: МЫ СОБРАЛИ,ДЛЯ ВАС,САМОЕ ОСНОВНОЕ С ФОРУМОВ "ГИБРИДОСТРОИТЕЛЕЙ"
ФОТО JAWA 0110 - Ачинск,Красноярский край
ПО СБОРКЕ ГИБРИДА,ЕСТЬ ОТДЕЛЬНАЯ ТЕМА - ИНСТРУКЦИЯ
forum70/topic23816.html
ОТ НИКОЛАЯ ( Strelec) из г.Владимир
СОБРАТЬ ГИБРИД МОЖНО ЗА ТРИ ДНЯ, А " НАСТРОИТЬ" КОМПЛЕКТ-УХОДИТ ОТ МЕСЯЦА ДО ГОДА
РЕБЯТА ЗНАЙТЕ СОЕДИНИТЬ ДЕЙДВУД(НОГА) И ДВИЖОК - ЭТО ПРОСТО ,А ВОТ НАСТРОИТЬ КОМПЛЕКТ (ЛОДКА - МОТОР(ГИБРИД) - ВЕС ГРУЗА И ПРИ ЭТОМ ВЫЙТИ НА ГЛИССЕР 30 км\ч) - СЛОЖНО , ДАЖЕ ДОРОГО: ПРИ ПОДБОРЕ ВИНТОВ, "НЕ ТВОЯ" ЛОДКА ПВХ (не держит твой вес и груз для выхода на глисс) и т.д. :roll:
: ИНСТРУКЦИЯ ДЛЯ НОВИЧКОВ
Проводите анализ будущего комплекта.
1. Считайте: - Ваш вес плюс вес перевозимого груза -это 150-250кг
2. На каком дейдвуде собираете гибрид ,с каким передаточным числом
3. С какой скоростью хотите "ходить" по воде
4. Смотрим видео и техинформацию по отчетам с такими же параметрами ВЫБРАЛИ ОТЧЕТ :!: :!: :!: :!: :!:
5. Вот после этого надо покупать нужного размера ,даже модели, Лодку - дейдвуд - модель движка и КОНЕЧНО ВИНТ - все, как в выбранном отчете
При сборке следите за каждой мелочью, не спешите ,обкатайте :!: :!:
---- forum70/topic23816.html
:!: :!:
ЧИТАЙТЕ ЗАПОМИНАЙТЕ КАЖДУЮ МЕЛОЧЬ
ВОТ ТАК ПОЛУЧИТСЯ УДАЧНЫЙ КОМПЛЕКТ
Если комплект не выходит на глиссер, НЕ РАСТРАИВАЙТЕСЬ, пишите в тему "самодельные моторы для лодок" ПОМОЖЕМ,ОТВЕТИМ и вместе решим проблемы. Поверьте - где то ВЫ ошиблись, не доглядели
:!: ПРЕДОСТЕРЕЖЕНИЕ:30-40 процентов новых ,купленных двигателей(с магазина), почему то не выдают полную мощность и греются. Причин много . Так ,что если собирете гибрид с выполнением всех тонкостей сборки, обкатки, молите БОГА ,что бы ВАМ повезло с двигателем
КОНЕЧНО ВСЕМ УДАЧИ :!: Лучше обкатать НОВЫЙ ДВИЖОК перед сборкой( это два-три бачка бензина),так вы убедитесь в его работе по температурному режиму,если КАРТЕР не греется выше 100 градусов(обязательно обороты 2900-3000),можно продолжать сборку. Ну а по мощности покажет процесс НАСТРОЙКИ КОМПЛЕКТА,
Не пугайтесь_ 60-70 процентов гибридов получаются УДАЧНЫЕ( оболденные
)УДАЧНЫЕ ДЕЙДВУДЫ ДЛЯ ПОСТРОЙКИ ГИБРИДА( с четырехтактным движком 200 куб): ВЕТЕРОК(есть нетраль), СТРЕЛА(нет нетрали),менее удачные МОСКВА И ВИХРЬ(инфа с отчетов) -
ВЕС гибрида - 25-27 кг
В этой теме предлагается выкладывать свои фото,видео отчеты и в первую очередь информационные отчеты . Все делаем для тех, кто хочет вступить в ряды гибридостроителей. В создании этой темы участвуют многие известные на форумах специалисты JAWA0110, СЕДОЙ 2 , JONSON 2 , STRELEC 65, АКВАЛАНГ, Bushik и т.д... Для того, чтобы ГОСТЬ зашел и нашел нужную информацию для постройки (НАСТРОЙКИ) своего гибрида, всеми организаторами, предложено писать отчеты по таким параметрам, а именно:
1. Модель лодки (размеры ,вид жесткого пола, на сколько поднят транец, киль).
2. Модель, мощность двигателя(есть ли модернизации).
3. От какого мотора используется дейдвуд (главное передаточное число редуктора).
4. Размеры винта получились после подрезки ( кол.лопастей, диаметр, шаг).
5. Вес груза и пассажиров, которые находится в лодке и какая максимальная скорость лодки( км\ч ).
6. Какие максимальные обороты двигателя по тахометру.
7.Видео,фото отчет
8.Возможные рекомендации от автора
Просьба не обсуждать выложенную информацию
, что бы не "засорять" тему :!: ЧЕРТЕЖ ШАБЛОНА ПЕРЕХОДНОЙ ПЛИТЫ на ВЕТЕРОК - от СЕДОГО 2(Брянщина)
Места отверстий под шпильки ВАШЕГО ДВИЖКА - ИНДИВИДУАЛЬНЫ ,но на ВСЕХ ДВИЖКАХ по этому радиусу ,как на чертеже :!:
ЧЕРТЕЖ ШАБЛОНА ПЕРЕХОДНОЙ ПЛИТЫ на СТРЕЛУ- информация от АКВАЛАНГА
ПЕРЕХОДНИК С РЕССОРЫ НА ДВИЖОК
...........................
ВАРИАНТ № 1
Берется удлиненная головка на 21мм с внутренним квадратом 10мм( если не точить ,то можно на 22 ,но будет маленький люфт на валу),на токарном станке протачиваем шестигранник под диаметр вала мотора - 22,1.
: .2. : .3. : мм (головка должна сниматься-одеваться на вал рукой без особых усилий,так как в последствии ни один раз будете разъединять ногу и движок ,но люфта не должно быть)
Рессора обрезается по длине индивидуально под каждый гибрид,сильной точности не надо,потому что головка длинная будет запас хода на валу мотора.На конце рессоры точится квадрат на 10мм.(9.8мм)
фото Bushika(Запорожье)после изготовления паза и шпонки(тонкий усик-это в паз вала,можно его делать с двух сторон),одев на вал, делаем на шпонке сваркой(полуавтоматом)-две точки,больше не надо ,что бы не перегреть сальник движка.В месте соединения квадрата рессоры и переходника(после нужной подрезки рессоры) можно прихватить сваркой , для удобства при разборки.
.............................
.............................
ВАРИАНТ № 2- от JAWA 0110 - Ачинск,Красноярский край
( Внутри вала двигателя есть резьба)
............................
............................
............................
из форума :--
----- Да, нужен болт М9х1, беру болт(на верхнем фото - верхний) головки блока цилиндров ВАЗ 2107 (он каленый, изготовлен из хорошей стали) , отдаю его токарю и он с него мне точит болт( М9х1 на верхнем фото - нижний) для переходника как показано на фото. Из множеств вариантов соединения валов я предпочел этот, простой, компактный и как выяснилось надежный, за три года эксплуатации моих гибридов был всего 1-н отказ, и то болт и головка выдержали, а обрезало четырехгранник на вал-рессоре (наверно была сыромятина)
----- Головка на 12мм с квадратом 3/8. Продаются в магазинах "инструмент"
:arrow: :arrow: Метчиком М9х1 надо пройти по резьбе в валу (там конусная резьба).
ВТОРОЙ ВАРИАНТ ПРЕДПОЧТИТЕЛЕН ДЛЯ ВЕТЕРКАиз-за малого расстояния между рессорой и рычагом нейтрали
:!: :!: :!: ПРИ СБОРКЕ СЛЕДИТЕ ЗА СООСНОСТЬЮ МЕЖДУ ВАЛОМ ДВИЖКА И РЕССОРОЙ:
некоторые делают шаблоны по чертежу - думаю это правильно :!:
:roll: если по простому:
1 вариант-перевернув дейдвуд и поставив на переходную плиту ,через существующие отверстия намечаете все отверстия,а центральную - штангелем от края любых двух отверстий (север , запад). Установив,закрепив на дейдвуд переходную плиту с отверстием (диаметром 35-37 мм,должен быть запас для регулировки),в которое выйдет переходник рессоры: - включив рычаг скорости рессора станет на свое место,в этом положении снимите( штангелем - "внутримером"-это пластинка внутри его :lol: ) размеры в двух точках(север,восток) от края переходной плиты до переходника на рессоре. Движок( с вкрученными шпильками) насаживаем на переходник рессоры, точки сверления под три шпильки движка намечаете только после того, как выставите,переходник,на ранее записанные размеры в двух точках. Замеры делаем через щель между движком и переходной пластиной. Для удобства - в точках замеров на переходной пластине поставьте маркером метки, что бы измерялось с одного места.
2 вариант- изготовление шаблона (переходная плита в данном случае кусок пластика или дерева). Кусок должен ложиться только на дейдвуд,а не на "пружины". Или щаблон состоит из 2-х частей: 1-это шаблон на дейдвуде ( д-13),2- шаблон двигателя(д-22.2),потом накладываете друг на друга и выставляете по соосности отверстий 13 и 22.2.
На переходной плите на середине сверлите отверстие диаметром вашей рессоры(13мм). Включив скорость (этим фиксируем рессору ) одеваем плиту.Выставив ,как надо,намечаем места отверстий на дейдвуде.Сверлим по одному и всталяем болт. Следим,что б рессора не ушла в стороны.Как под все болты просверлено снимаем плиту и рассверливаем центральное отверстие рессоры четко под вал движка(22.2). Одев плиту на движок (обязательно выставить ровно по направлению вперед) отмечаем места под шпильки. Вот и получится соосность.Остается разширить отверстие под переходник рессоры - 34-35мм и перенести все на ваш металл.
Главное ,что бы вы поняли - ВСЕ ОТВЕРСТИЯ СВЕРЛЯТСЯ ПО ОТНОШЕНИЮ ЦЕНТРАЛЬНОГО ОТВЕРСТИЯ , оно с начало на 13мм(дейдвуд) внутри с рессорой,потом на 22.2мм(движок)внутри вал .А потом расширять можно насколько хотите.
КАК ОТКЛЮЧАЮТ РЕГУЛЯТОР ОБОРОТОВ (информация от JAWA 0110 - Ачинск,Красноярский край)
из форума (стр 39)
Добрый день, с регулятором оборотов я поступаю так:
Вложения
откручиваю гаечку М 6, меняю ее на самоконтрящуюся, отверткой отпускаю коромысло для свободного вращения на оси РО
на конце оси РО сверлю отверстие Ф 2мм, устанавливаю шайбу на 6 и шплинтую
отцепляю пружину с заслонки акселератора и цепляю ее за прокладку предварительно сделав отверстие
..................
Можно вскрыть поддон и вытащить грузики с шестерни ,так вы отключите полностью регулятор оборотов,но у многих работает ,как написано выше.
Шестерню убирать нельзя,она смазывает весь движок.
Если бака не хватает- СТАВИТСЯ БЕНЗОНОСОС и выносной бак(стр в теме 33
:-Сообщение JAWA0110 » 19 авг 2016 20:18
По поводу б/насоса от мопеда - испытания прошли успешно, б/насос не переливает, отлично обеспечивает подачу топлива на всех режимах. Пробовал менять штуцера с разным сверлением, разницы не почувствовал. Б/насос не разбирал, скорее всего, как пишет Саша (KLD), внутри стоит перепускной клапан.
Сообщение KLD » 18 авг 2016 21:19
К вопросу о бензонасосах и проблеме перелива карбюратора.
Для начала две ссылки
http://www.china-scooter.ru/forum/viewt ... 0%BE%D1%81
http://forum.motorka.org/topic8301-25.html
И вкратце выводы - либо устанавливайте от Ветерка и его настраивайте, либо берите от Хонда Дио с перепускным клапаном (ограничитель выходного давления) и подобные им.
РЕДУКТОР "ВЕТЕРКА" РЕГУЛИРУЕТСЯ ( зазор между шестернями) толщиной прокладки между дейдвудом и корпусом редуктора (при этом люфт винта должен быть не более 10 градусов),звук редуктора при вращении - мягким и без толчков
При регулировке вместо прокладки ставьте просто набор шайб, Как выставили- замеряйте получившуюся толщину для будущей прокладки.(информация от АКВАЛАНГА)
ВСЕГДА ПЕРЕД СБОРКОЙ ГИБРИДА ДЕЛАЙТЕ ПОЛНУЮ РЕВИЗИЮ РЕДУКТОРА ВИНТА[/color]
ВЕТЕРОК
( САЛЬНИКИ - 2шт -35мм\15мм(можно на 14мм) и 26мм\12мм (-Сб 600622,-Сб 6163600), ПОДШИПНИКИ - 5шт(№ 203 - два шт,№201,№205,№7203конический,роликовый)УПЛОТНИТЕЛЬНОЕ КОЛЬЦО - 2шт большое и малое нейтрали ), ТАК КАК ВО ВРЕМЯ ИСПЫТАНИЙ МОГУТ БЫТЬ СЮРПРИЗЫ (ШУМ, НЕ ПОЛНАЯ МОЩНОСТЬ ДВИЖКА,ВИБРАЦИЯ и т.д...),А ВЫ НЕ ПОЙМЕТЕ ,ПОЧЕМУ "КОМПЛЕКТ" НЕ ВЫХОДИТ НА ГЛИССЕР :roll:
При разборке сразу считайте зубья шестерней ,чтобы точно подобрать винт.
При разборке и сборке гребного вала - выкручивайте сливной винт,он мешает запрессовать.
"СТРЕЛА" -
На гребном валу подшипники №203 – 2 шт, сальники 16х35х7 – 2 шт;
На вал-шестерне №202 –2 шт;
передаточное число редукторов -----
(Ветерок и Москва,Стрела - левое вращение
Стрела ((ЗИФ) - 12/20=0,60
Москва 10; 12,5 - 13/21=0,61
Ветерок 8 -13/20=0.65
Ветерок 8У -12/27=0.47 или 13/21
Ветерок 8 М -13/21=0,61
Ветерок 8 Э -13/21 =0.61
Ветерок 8 Р -13/25 =0.52 ( удлиненный дейдвуд)
Ветерок 12 -13/22=0,59
Ветерок 12У -12/27=0,44 (удлин....)
Ветерок 12Э;12М -13/21=0,61
Ветерок 12Р;12РУ -13/25=0,52 (удлин...)
Прибой 5 -15/27=0,55 (правое вращение)
:roll: ВСЕГДА НАДО ЗНАТЬ ,КАКОЙ У ТЕБЯ РЕДУКТОР,ЧТО БЫ ПРАВИЛЬНО ПОДОБРАТЬ РАЗМЕР (ПОДРЕЗКУ) ВИНТА после подрезки винта - сделайте форму лопасти (по шаблону) ,как у импортных винтов (добавит КПД)
информация от - СЕДОГО 2 ( Брянщина ) и JAWA 0110 - Ачинск,Красноярский край
из форума : - И я пошел дальше, сделал копии профилей лопасти с Ямахи 5, Хонды5, Мерка5, Тохи5 и все их опробовал. Одним из лучших оказался профиль лопасти от Тоха5.
ШАБЛОН №1 и №2 - ДЛЯ ВИНТА 190х202; ШАБЛОН №3 - ДЛЯ ВИНТА 210х160
КАК ПОЛЬЗОВАТЬСЯ ФОТО: Переносите на свой "рабочий стол". Открываете на рабочем столе и прикладывая настоящую линейку(свою) увеличиваете пока не совпадут деления на линейках. Теперь перерисовываете с экрана нужный Шаблон, приложив к экрану лист.
................
.................
Обязательно сделать балансировку винта , а то будет вибрация.
ПОЛИРОВКА,БАЛАНСИРОВКА ВИНТА(ВИДЕО) http://www.youtube.com/watch?v=FJ-ROtdk3hM
СПАСИБО АВТОРУ ВИДЕО
ВИНТЫ " ВЕТЕРОК"
Линейка винтов В12 (DxH):
210х225 222х240 250х250
Линейка винтов В8 (DxH):
распространенные - 190х202 190х210 202х160
применяемые на разных модификациях - 210х160 216х170 202х190 210х190 230х190 216х210 250х225 ,ВНИМАНИЕ - винт на ветерок с логотипом "Р" -это ПРАВОЕ ВРАШЕНИЕ ,попадается очень редко (вся информация от JAWA 0110 Красноярский край)
...........................
ВИНТЫ "МОСКВА - М"
Двухлопастной - Д \Ш 216х242
Трехлопастной - Д\Ш 209х192
............................
КАК ПОДРЕЗАТЬ ВИНТ ПО ДИАМЕТРУинформация АКВАЛАНГА
учитывайте,что при подрезании одной лопасти на 2мм - по диаметру получится 4мм
КАК ОПРЕДЕЛИТЬ ШАГ ВИНТА(ВИДЕО) -- http://youtu.be/gL5dv2WPgyI информация от - р62373 ( Краснотурьинск )
СПАСИБО АВТОРУ ВИДЕО
ЕЩЕ РАЗ ,ПРОСЬБА НЕ ОБСУЖДАТЬ ДАННУЮ АВТОРОМ ИНФОРМАЦИЮ,ЕСТЬ ВОПРОСЫ ПИШИТЕ В "ЛИЧКУ"
" КОБРА " - правда очень большая
НЕ ЗАБУДЬТЕ ПРАВИЛЬНО ВЫСТАВИТЬ ДВИГАТЕЛЬ, ЕСЛИ ЛОДКА ДЕЛАЕТ "КОБРУ" - НАДО ПОДНЯТЬ ДВИЖОК НА ТРАНЦЕ(ПОДЛОЖИВ НАБОР ПЛАНОК ПО 5 мм НЕСКОЛЬКО ШТУК ,бывает до 6см,ориентир - кавитационная плита на линии днища). "КОБРА" УЙДЕТ - ЛОДКА ДВИЖЕТСЯ ПАРАЛЛЕЛЬНО ВОДЕ, НО МОЖЕТ ПОЯВИТСЯ ПОДСОС ВОЗДУХА, А ТЕПЕРЬ НАДО УБРАТЬ ОДНУ ПЛАНКУ (это 5-7мм) - ЕСЛИ НЕТ ПОДСОСА ВОЗДУХА(кавитации) ,ВОТ ЭТО И БУДЕТ НУЖНАЯ ОПТИМАЛЬНАЯ ВЫСОТА ТРАНЦА ИМЕННО ДЛЯ ВАШЕГО ГИБРИДА,; УГОЛ ДВИГАТЕЛЯ ДОЛЖЕН БЫТЬ - ДЕЙДВУД ЧУТЬ- ЧУТЬ ЗАВАЛЕН К ДНИЩУ. информация JAWA0110 (Красноярский край )
Не будет глиссера,если сильно опущен дейдвуд от уровня днища лодки. Ищи всегда свой оптимальный размер транца ,как написано выше.
ВНИМАНИЕ :!: КОГДА ПОДСТАВИТЕ ПЛАНКИ СЛЕДИТЕ ЗА ЗАТЯЖКОЙ СТРУБЦИН МОТОРА , ЧТО БЫ ДВИЖОК (ОТ НАГРУЗКИ) НЕ УЛЕТЕЛ В ВОДУ
:!: ЕСЛИ ЕСТЬ ПРОБЛЕМЫ С ГИБРИДОМ(В ОСНОВНОМ ПЕРЕГРЕВ)
1. - не правильно подобран(подрезан) винт ( Обороты движка должны быть от 3800- 4300);
2.- может греться,если двигатель еще на обкатке или (не достаточно топливной смеси,а добавить нет возможности карба) - это проблемы с карбюратором , можно поменять на карб СУЗУКИ РАН - скутер 50-60 кубиков(ТВ - 60), увеличив( рассверлив 0.8-0.9мм для 190-200 кубиков ) диаметр жиклера,что б не запороть жиклер надо сверлить по 0.05 - при увеличении мощности остановиться(определяйте по нагару на свече, черный - мало топлива; белый-перебор)
,
;
ФОТО СЕДОГО 2
Для БРИГГСА 675 подойдет от мопеда АЛЬФА 4-х тактник ( СОВЕТ ОТ БУШИКА - ДВИЖКИ ,КАК БРИГГС с оборотами 3060 НЕ ПРОДХОДЯТ К СКОРОСТНЫМ ГИБРИДАМ)
Рычажок воздушной заслонки переворачивается в другую сторону ,как раз по этим же отверстиям
Из форума:
Поставил на Бриггс 675 карб Альфа 4т ,получилось по подбору (сверлению) жиклеров- главный топлевный 0.8, главный воздушный канал(жиклер) 1.2, игла опущена на четвертое деление.
-------БРИГГСы на гибридах будут греться из-за позднего зажигания-----
3.-редуктор винта дает лишнюю нагрузку из-за старых подшипников ;
4.- очень часто (заводской брак) нет герметичности клапанов, ( отверстия направляющих под клапана просверлины на косую) ;
5.- позднее зажигание (но этот вопрос не отработан форумчанами ) ...Есть попытки переноса паза шпонки на маховике на 1,5-1,8мм,по результатам не отчитывались.
6. - ОШИБКА ПРИ СБОРКЕ возможно при сборке был убран тепловой зазор коленвала ,из-за малой подрезки рессоры( у движка после сборки гибрида ,продольный люфт вала должен оставаться без изменений ,что бы было куда расширяться,а не подклинивать . Можно проверить подергав маховик вверх-вниз( при включенной скорости).
7. - Если вырывает или рвет шнур стартера -это ранее зажигание . Лечится распиливанием двух отверстий катушки (против часовой на 3мм) и смещаем катушку. Так же вырывать может от не правильного пользования ручным стартером. Легко тянем до чувства упора и только тогда дергаем.
8. - бывает позднее зажигание ,такой же способ ,только распиливаем по часовой на 3мм.
...............
Как выставлять зажигание(не по нашему,но поймете). Найдите размер зазора(щупа) для модели своего движка,но в основном - 0,10:
https://www.youtube.com/watch?v=fqE1h3ZdRKI
...............
На видео 1.30 мин таблица для БРИГГСОВ ( перевод-модель 220000- зазор катушки -0.10; зазор на впуск клапане - 0,05; на выпуск клапане - 0.09
-модель 250000- зазор катушки - 0.14; зазор на впуск -0.07; на выпуск - 0.11.
https://www.youtube.com/watch?v=Di3Der8giEs
..............
Размер шайб под клапана(увеличение жесткости)из форума:
Сообщение Bushik » 11 май 2014 19:23
Сегодня вскрыл крышку клапанов на движке МТД,снял пружины,подложил шайбы толщ 2мм.Для информации: внутр диаметр шайбы 16.5 мм,наружный до 22мм.Сальник стоит только на впускном клапане.Снимается замок клапанов легко(руками),система "типа" ,как на Жигулях крепятся задние колодки.
ПРЕДОХРАНИТЕЛЬНАЯ ЧЕКА - отчет от JAWA 0110 (Ачинск,Красноярский край)
сделана из дверного концевика ВАЗ "лягушка"
ставится впереди, в удобном месте для легкого выдергивания - остановки двигателя
точка подключения:
На катушке есть только один провод. Если этот провод замкнуть на массу (корпус движка), то искры не будет. Кнопка (лягушка) работает (при нажатии на размыкание. Вот и получается :
1.присоединить провод от катушки к лягушке
2.сделать так ,что бы разорвать контакт лягушки(это есть на фото вставляется "фишка")
3. Лягушку закрепить на корпусе движка,что была масса
Вставил "фишку" завел движок, вырвал "фишку" -заглох
ИЗГОТОВЛЕНИЕ "ПРУЖИНЫ" ДЛЯ ЧЕКИ (информация KLD г.Ангарск) ,спиральный тренчик( ЧИТАЙ--НИЖЕ )
http://nepropadu.ru/blog/guestroom/9926.html
Автор: AndrewST -спасибо
Ребята после постройки гибрида и наладки своего комплекта (лодка - гибрид) не забудьте ( не ленитесь) выложить свой отчет для подрастающих потомков . Семь футов под килем
ЗАРАНЕЕ ВСЕМ СПАСИБО : Ребята,если есть какая то интересная(нужная) информация по этой теме - пишите в "личку" Я добавлю :!:
Если возникают к кому то вопросы пищите ему в"личку" :!: или в теме "САМОДЕЛЬНЫЕ МОТОРЫ ДЛЯ ЛОДОК" .Если кому то хотите сказать спасибо - жмите на благодарность :!:
ХОЧУ ОТ ВСЕХ ВАС - СКАЗАТЬ ОГРОМНОЕ СПАСИБО ВИКТОРУ (JAWA 0110 с Ачинска)
На данный момент много новых новаций по усовершенствованию движков гибридов предложено "кулибиными" в теме "самодельные моторы для лодок" начиная с 200 страницы.
Как там пишут, можно увеличить мощность движка до 9 лошадей - исходя из этого уходят проблемы с перегревом и подрезкой винтов.
