Ящик для эхолота

Ilya054

Новичок
Регистрация
12.12.2010
Сообщения
9
Местоположение
Куйбышев

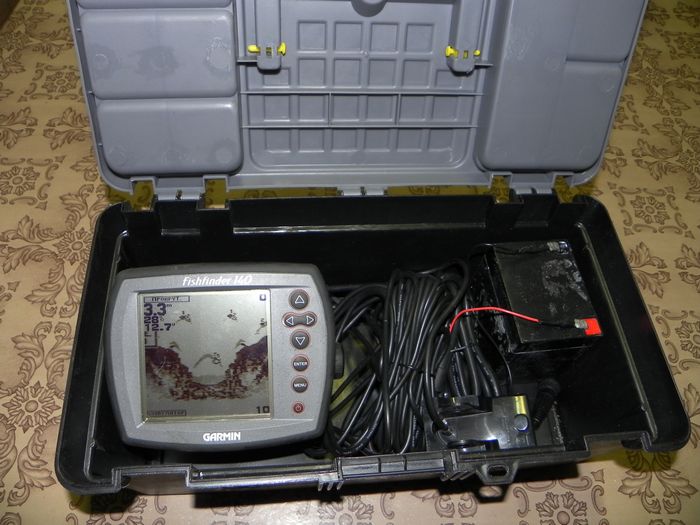

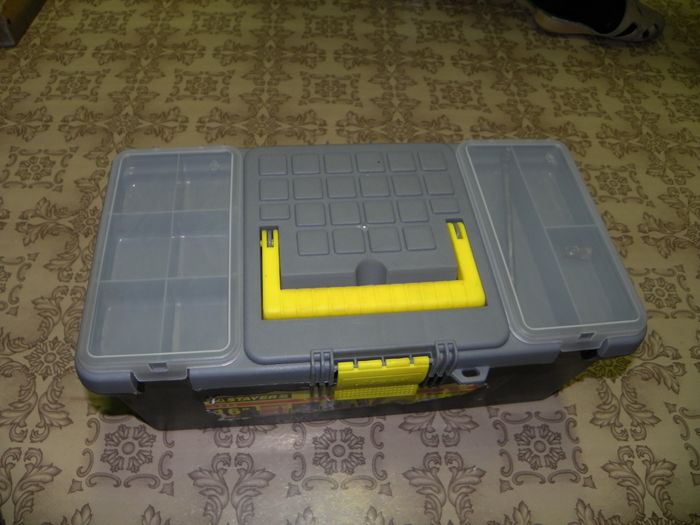

Недавно купил эхолот Garmin Fishfinder 140, сегодня купил и доделал ящичек Stayer 16".Сделали струбцину длинна 65см+65см=130см (в рабочем состояние 120см)
Вот фото:


Вложения

  • DSCN0597 1.jpg
    DSCN0597 1.jpg
    57.9 КБ · Просмотры: 3 601
  • DSCN0600 1.jpg
    DSCN0600 1.jpg
    72.3 КБ · Просмотры: 3 476
  • DSCN0604.JPG
    190 КБ · Просмотры: 3 365

Ilya054

Новичок
Регистрация
12.12.2010
Сообщения
9
Местоположение
Куйбышев

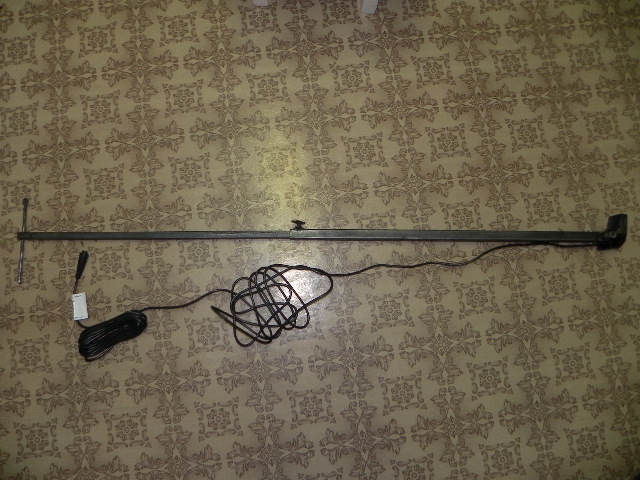

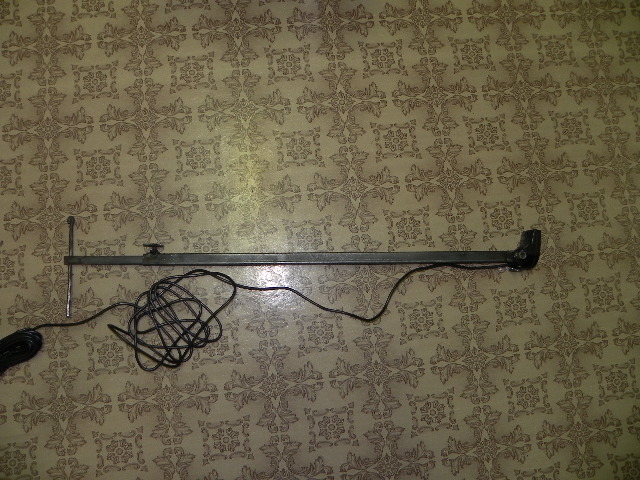

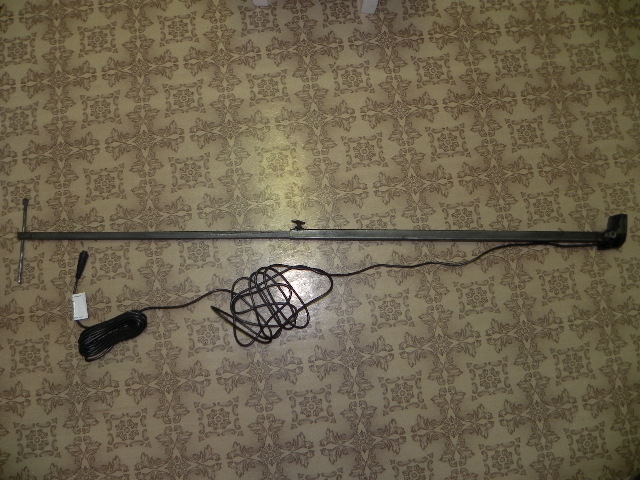

Струбцина


Вложения

  • DSCN0605.JPG
    190.6 КБ · Просмотры: 3 375

кот70

Писатель-рыбак
Регистрация
07.06.2007
Сообщения
148
Местоположение
г.Новосибирск
Если крышка ящика открывается на 270градусов то хорошее решение. Если крышка не откидывается на 270гр. переделай - прикрути шарниры, лучше из нерж.


FEST

Старожил
Регистрация
24.03.2004
Сообщения
526
Местоположение
Новосибирск
Струбцина зачем такая длинная? При крепеже на транец хватит и 60 см!


Ilya054

Новичок
Регистрация
12.12.2010
Сообщения
9
Местоположение
Куйбышев
Для зимней рыбалки (если лёд 70-80 см)


vrom2011

Новичок
Регистрация
08.02.2011
Сообщения
13
Местоположение
н.с.к.
Ilya 054. Удачно сделано. Я в свою очередь тоже грел голову , как компактней упаковавать свой HUMMINBIRD Piranha Max-20.получилось так: из плекса ящичек 150*125*100. в нем, внизу маленький аккумулятор 12V. 1.2AH.\сейчас в свободной продаже\.правей датчик с короткой трубкой на шарнире . Укороченный до 2м кабель.Сверху также на шарнире сам эх. Верхняя крышка на шарнире открывается , торцевая стенка ящичка также откидывается. вынимается из под эхолота кабель, затем эхолот из горизонтального положения наклоняется под 45* и вынимается датчик \аккум. боком закреплен к днищу\. для меня удобно и на льду на ОВХ в капроновой волокуше и летом с лодки. Также упаковал второй эхолот Фишерман200 \ Все уложено в метал. футляр из под бритвы "Бердск". \ Аккумулятор 6v отделльно. Да, про Piranha..Я рыбачу с рез. лодки и со льда .Длина кабеля меня меня постоянно напрягала.По истечении гарантии,Я его укоротил до 2.5м.\обрезал ближе к э холоту.\Там всего 3 провода и оплетка из фольги.Пропаял,изолировал,обкрутил фольгой и т.д. Конечно,иногда длинный кабель нужен: если крепить датчик к транцу моторки или когда на течении ,сплавляясь,пускаеш датчик на поплавке впереди лодки на всю длину кабеля и следиш за рельефом или тем за,чем приехал.Увидел,бросил якорь и ты у цели.


Ilya054

Новичок
Регистрация
12.12.2010
Сообщения
9
Местоположение
Куйбышев

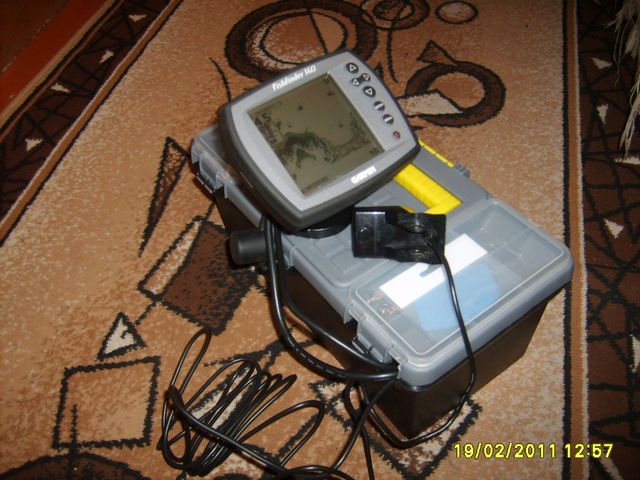

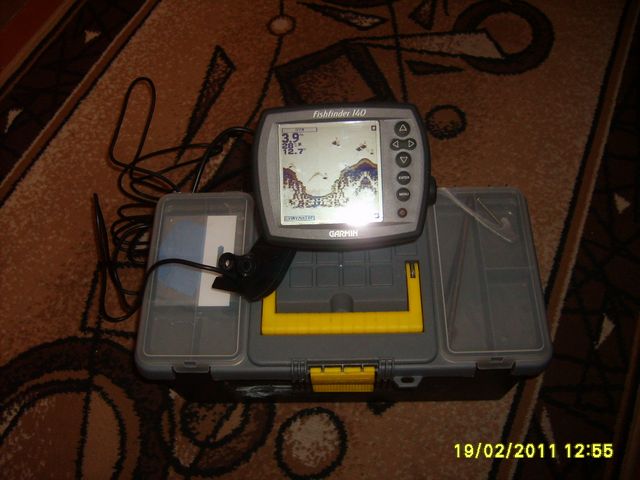

Еще фото


Вложения

  • S5007925.JPG
    70.6 КБ · Просмотры: 3 146
  • S5007924.JPG
    50.6 КБ · Просмотры: 3 130
