Как сделать зажим для якорного троса

[icemn08]

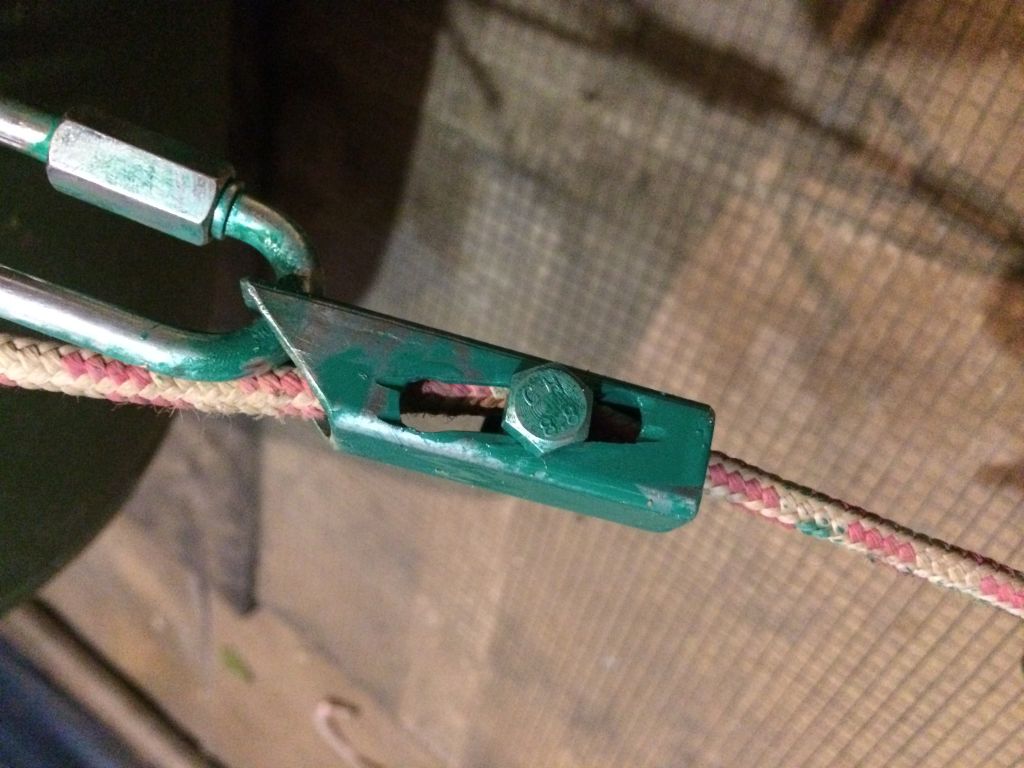

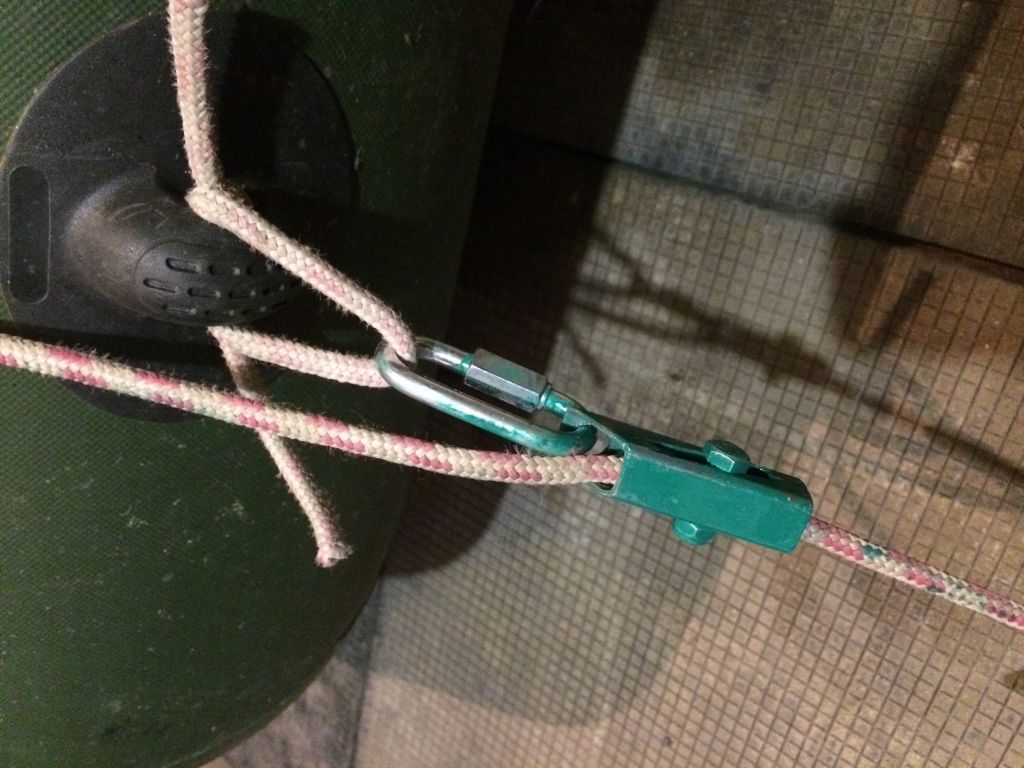

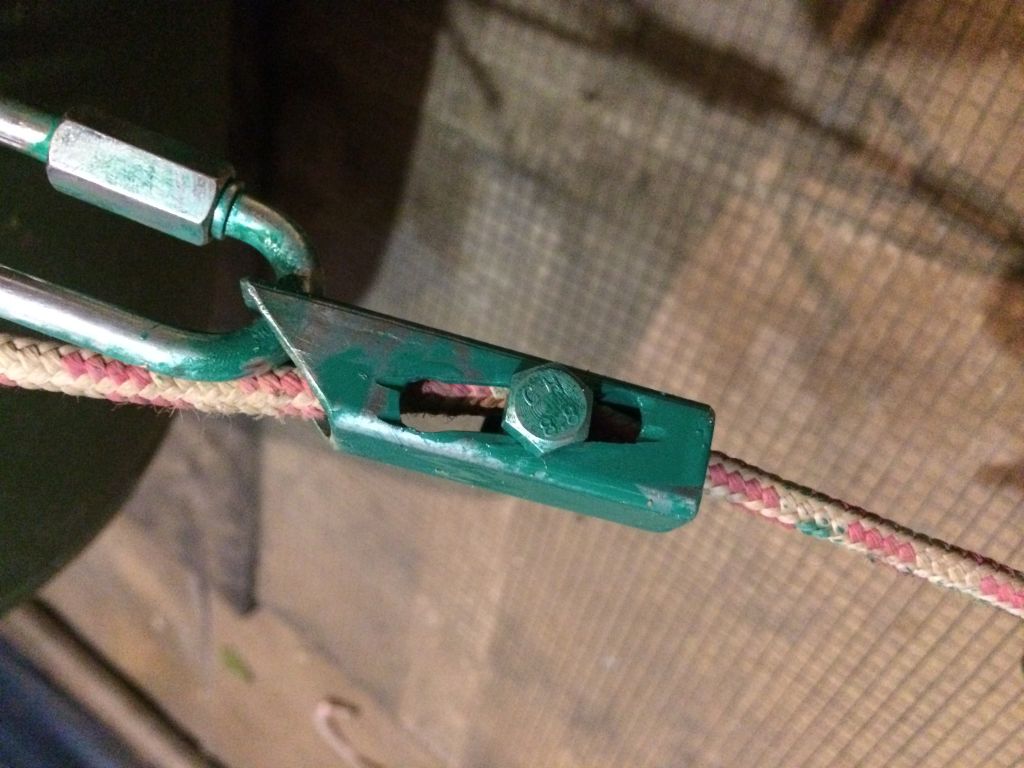

недавно на просторах всемирной помойки увидел фабричный эксцентриковый зажим для якорного троса. проехал по магазинам нашего малюсенького городка, продавцы как один округляли глаза и вопрошали — а шо это? решил сделать сам. Сделал. Правда немного по другому принципу, но главное работает. Профтруба 15х15, болт и гайка М6, жена болгарина. дрэл, напильник, его младший брат надфиль. Я думаю все понятно и так. Размеры произвольные. Результат на фото.



[Hanahann]

Re: зажим для якорного троса

недавно на просторах всемирной помойки увидел фабричный эксцентриковый зажим для якорного троса. проехал по магазинам нашего малюсенького городка, продавцы как один округляли глаза и вопрошали — а шо это? решил сделать сам. Сделал. Правда немного по другому принципу, но главное работает. Профтруба 15х15, болт и гайка М6, жена болгарина. дрэл, напильник, его младший брат надфиль. Я думаю все понятно и так. Размеры произвольные. Результат на фото.

Для простоты изготовления, можно было бы и чертеж выставить.. чтобы голову с размерами не ломать.



[icemn08]

Re: зажим для якорного троса

Для простоты изготовления, можно было бы и чертеж выставить.. чтобы голову с размерами не ломать.

Ну если для вас изготовление такой примитивной вещи затруднительно, я думаю и чертеж не поможет. Написал же - размеры произвольные. Кому надо, тот будет делать под свои условия. У меня якорный трос 9 мм в диаметре, у когото больше, у кого то меньше.



[key08rus]

Re: зажим для якорного троса

недавно на просторах всемирной помойки увидел фабричный эксцентриковый зажим для якорного троса. проехал по магазинам нашего малюсенького городка, продавцы как один округляли глаза и вопрошали — а шо это? решил сделать сам. Сделал. Правда немного по другому принципу, но главное работает. Профтруба 15х15, болт и гайка М6, жена болгарина. дрэл, напильник, его младший брат надфиль. Я думаю все понятно и так. Размеры произвольные. Результат на фото.

По конструкции - выбрал - заблокировалось. А стравливать как? Есть предложение: вместо болта сделать кольцо/ручку. Потянул за кольцо - стравилось.
О, кстати, можно взять готовую такелажную скобу!



[САВ]

Re: зажим для якорного троса

недавно на просторах всемирной помойки увидел фабричный эксцентриковый зажим для якорного троса. проехал по магазинам нашего малюсенького городка, продавцы как один округляли глаза и вопрошали — а шо это? решил сделать сам. Сделал. Правда немного по другому принципу, но главное работает. Профтруба 15х15, болт и гайка М6, жена болгарина. дрэл, напильник, его младший брат надфиль. Я думаю все понятно и так. Размеры произвольные. Результат на фото.

Это для подкованных, чертежика не хватает. поподробнее...!



[icemn08]

Re: зажим для якорного троса

По конструкции - выбрал - заблокировалось. А стравливать как? Есть предложение: вместо болта сделать кольцо/ручку. Потянул за кольцо - стравилось.
О, кстати, можно взять готовую такелажную скобу!

спасибо за подсказку )) переделаю на днях



[icemn08]

Re: зажим для якорного троса

Это для подкованных, чертежика не хватает. поподробнее...!

ок, замеряю, выложу размеры с фото



[ddd-ddd]

Re: зажим для якорного троса

Занятно, но всё же утка, для этих целей удобнее.



[илюша]

Re: зажим для якорного троса

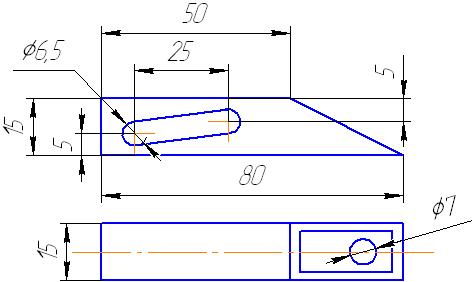

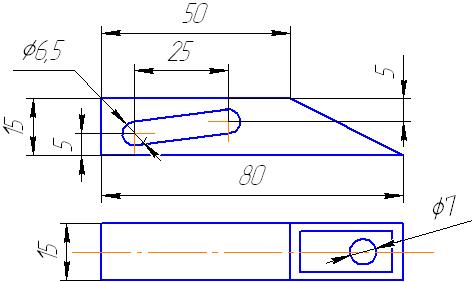

Добрый вечер. С фото прикинул, нарисовал. но думаю что 15х20 лучше получится.
а самодельный якорь не разрабатывали?



[icemn08]

Re: зажим для якорного троса

Добрый вечер. С фото прикинул, нарисовал. но думаю что 15х20 лучше получится.
а самодельный якорь не разрабатывали?

я думаю размер зависит от диаметра троса, кому то и 40х40 надо будет



[DAG251079]

вот мой вариант



[Ретиарий]

@DAG251079, Зажим хороший, но делать долго, а покупной, по тому же принципу, почему - то дорого стоит. Я использовал кнопку ремня безопасности от авто. Одним пальцем нажал и освободился от якоря. Только бутылка плавает. Очень удобно при поклевке крупной рыбы или зацепах, когда не хочется терять насиженную точку, к тому же - бесплатно.
