Обслуживание, разборка-сборка и тюнинг мультипликаторов

[Ganzzz]

Re: Мультипликаторные катушки Abu Garcia

Тут как говорится:

Век живи-век учись;
Мал клоп да вонюч Вернее сказать Мал золотник, да дорог.

С виду деталька ниочем, а возможно без неё никуда...



[Данилов]

Доброго времени суток господа рыболовы!
Огромное спасибо всем за участие в разрешение моей проблемы. Порыбачил я этой катушкой всего одну рыбалку, в конце которой и произошла поломка этой фиговины. После чего настройка катушки под приманку для заброса стала невозможной, даже не смотря на то, что не она одна учавствует в этом процессе. В одном случае блесна не летела так как хотелось, а в другом, было очень трудно избежать образования бороды.
Хочу сказать, что очень впечатлен весьма развернутым ответом с придоставленной схемой и контактами для заказа запчастей. Агромное спасибо! К сожалению, бог не дал мне таланта своять альтернативу этой фиговины, так что буду заказывать ))
Единственное, хотел спросить. Что могло послужить причиной для выхода из стоя этого элемента?



[prank]

..К сожалению, бог не дал мне таланта своять альтернативу этой фиговины, так что буду заказывать ))
Единственное, хотел спросить. Что могло послужить причиной для выхода из стоя этого элемента?

Чай не в Зимбабве живете.. личкой отпишитесь, попробуем сделать из чего-нибудь, пока заказ будет идти..
Сломаться могла как по причине заводского брачка при литье-штамповке, так и по причине закручивания крышки осевого тормоза при установленной шпуле и открытой корпусной крышке с противоположной стороны. Но последнее вообщем-то маловероятно, иначе ломалась бы при извлечении шпули.



[Данилов]

Чай не в Зимбабве живете.. личкой отпишитесь, попробуем сделать из чего-нибудь, пока заказ будет идти..

Danilov@oneup.pro пожалуйста оставьте на этой почте свои контакты и удобное время для звонка. Я перезвоню. Заранее спасибо.



[prank]

..Единственное, хотел спросить. Что могло послужить причиной для выхода из стоя этого элемента?

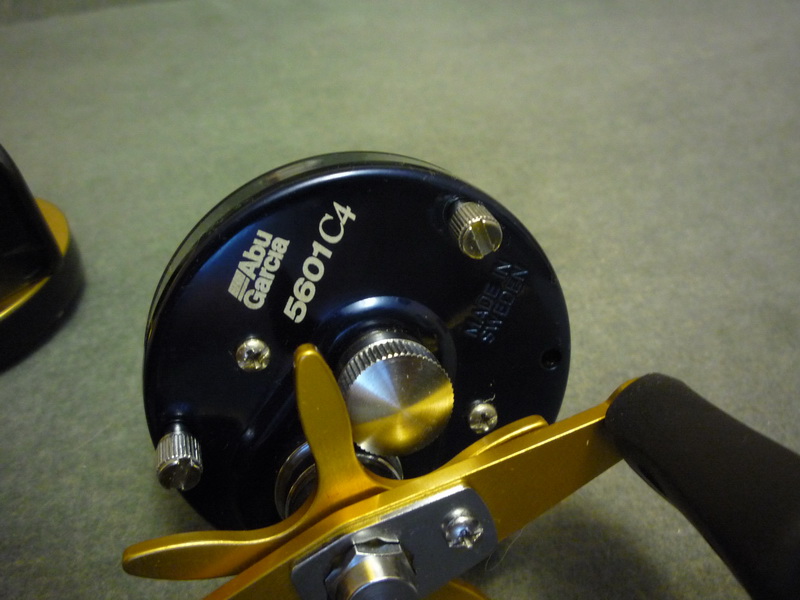

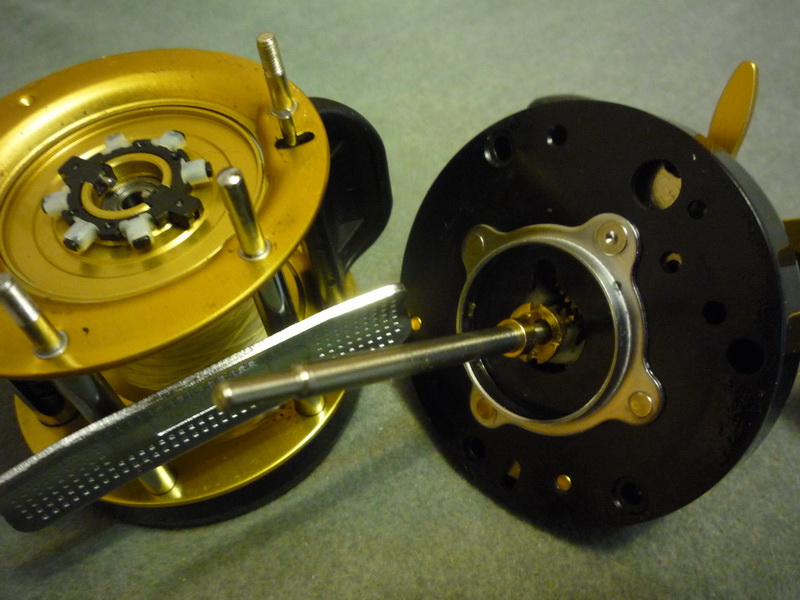

Евгений, покрутил в руках твою классику, снял боковую крышку, для доступа к центробегу и становится понятным возможная причина. Ось шпули, при снятии крышки, должна оставаться в ней. Если раскрутив 3 гайки на боковушке, ты не снимаешь последнюю с крайней осторожностью, чуть покачивая вокруг оси шпули, а сдергиваешь с усилием (с возможным перекосом оси отностельно геометрической оси шпули с подклиниванием ее во внутренних обоймах шпульных ШП (а они стоят в шпуле)), лепестки пластиковой пружинки могут сломаться (а ось останется в шпуле, а не в боковушке, как положено). См. фотки..



С мнением Андрея, что пружинка не выполняет функций растягивания диапазона осевика пока не соглашусь (по результатам первичного ознакомления с кинематикой классики). Я легко могу признать свою неправоту, если вижу логику в рассуждении оппонента. Цепочки рассуждений пока нет, а анализ кинематики говорит обратное..
Катушка - прелесть. Покрутив ее, думаю, что тоже возьму себе со временем сикретный "синенький"..
Тем более, что возможностей ее тюнинга - мильён .
Плавание глазка ЛУ при свободном вращении шпули, завораживает.. во всяком случае меня, как мыльнициста, привыкшиму к отключаемому ЛУ.. :lol:



[Данилов]

Если раскрутив 3 гайки на боковушке, ты не снимаешь последнюю с крайней осторожностью, чуть покачивая вокруг оси шпули, а сдергиваешь с усилием (с возможным перекосом оси отностельно геометрической оси шпули с подклиниванием ее во внутренних обоймах шпульных ШП (а они стоят в шпуле)), лепестки пластиковой пружинки могут сломаться (а ось останется в шпуле, а не в боковушке, как положено).

Помнится на рыбалке я имел неосторожность ее разобрать и смазать)) Наверное в тот самый момент я ее и сломал)) Ну как говорится "Не зная брода не лезь в воду" будет мне уроком. Если проблемы с ней закончатся в результате замены той самой маленькой фиговинки, будет круто конечно!



[DmG]

С мнением Андрея, что пружинка не выполняет функций растягивания диапазона осевика пока не соглашусь (по результатам первичного ознакомления с кинематикой классики).

Кто такой Андрей не знаю, но тоже так считаю, обрати внимание на детальку 13104, это конусная подпружиненая шайба, вот она и обеспечивает, то о чем ты говоришь. 20090 обеспечивает фиксацию оси, когда катушку разбирают для доступа к центробегу.



[prank]

Я тоже так считаю, обрати внимание на детальку 13104, это конусная подпружиненая шайба, вот она и обеспечивает, то о чем ты говоришь. 20090 обеспечивает фиксацию оси, когда катушку разбирают для доступа к центробегу.

Ога, понял. Был неправ. Признаю ошибки. Страдаю и каюсь.
Получается наличие этого фиксатора с лепестками необходимо только для исключения потери оси и бронзовой втулочки на ней при разборе для доступа к настройкам центробега. Если ось вытащить из боковинки - втулка с нее слетит. Втулка видна на нижней фотке предыдущего поста.



[DmG]

Катушка - прелесть. Покрутив ее, думаю, что тоже возьму себе со временем сикретный "синенький"..

Володь, ты имеешь ввиду Меррума. Мне так показалось что конструктивно в нем есть спорные моменты, так опорные места шпульных подшипников находятся в промежуточных пластиковых литых деталюшках, хотя сами боковины метал. Опоры шестеренок тоже на эти пластиковые хреновины, конструктивно Риога, Луна и Калькутта ТЕ сделаны намного крепче Меррума. С моей точки зрения если брать катушку с IVCB-IV то луше смотреть в сторону MGX, ALT. В 2013 модельном году добавиться еще и новый Премьер. Они конструктивно сделаны намного честнее чем Меррум.
А вот классика Абу, простая и крепкая. Я некоторое время понастальгировал по простоте Абушки С4 и зимой взял под джерки 5601JB. Это самый настояший танчик, ГП сталь по стали, рама насколько я понял латунь, а не люминь как у С4, есть храповик, бронзовые втулки я уже поменял на шарики ZPI. В планах ручку карбон от флюгера, поскольку родная весит больше 40гр :shock: , верхнюю крышку от Рекорда и керамический бегунок. Ставить или нет лесоукладыватель на подшипниках я пока думаю, для джерков дальности супер не нужно, а вот проблем с грязью со втулками меньше.



[prank]

.. есть храповик...

Дима, это типо как на Курадах ? Не понял его назначения.



[prank]

..Если ось вытащить из боковинки - втулка с нее слетит. Втулка видна на нижней фотке предыдущего поста.

Виноват, никуда не слетит - запрессована на оси - не сдернешь. Так что только целиком с осью - из лодки - бульк.. и все.



[DmG]

Храповик есть почти на всех шиманках для американского рынка, на риоге есть, страхует обгонку при рывкой проводке. На самом деле полезен в холодное время, обгонка может иногда проскакивать, храповик нет.



[Andrey66]

Дима, это типо как на Курадах ? Не понял его назначения.

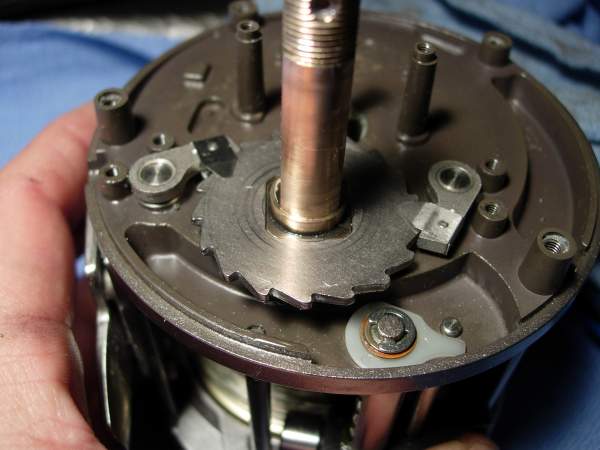

Для Володи! Был у меня головняк с ним на Хронарче, это фото и спасло.



[prank]

Для Володи! Был у меня головняк с ним на Хронарче, это фото и спасло.

Спасибо. Я в принципе знаю конструкцию - на Кураде 50 он ведь тоже есть. На японцах японцы не ставят, под американцев - да. То что его функция - дублирующая обгонку, тоже известно.. Вот только нет однозначности мнений по поводу его необходимости. Неоднократно терки встречал по данному вопросу. Часть народу снимают со своих американцев нафиг, и довольны. Правда четкого мнения, для чего снимают вроде тоже нет. Одни для уменьшения шумности при подмотки, другие для "облегчения" :shock: .. Я не снимал, хотя за катушкой слежу, ТО-шу и мне кажется с обгонкой у меня проблем быть не должно даже в холодное время, конструктив обгонки на мультах много лучше обгонок дайвовских мясорубок.



[Andrey66]

Информация для тех, кто обслуживает катушки сам. В ОРТ на Кошурникова появилась смазка аэрозольная Шимано, цена двух баллонов 1500р.



[alekfish]

Информация для тех, кто обслуживает катушки сам. В ОРТ на Кошурникова появилась смазка аэрозольная Шимано, цена двух баллонов 1500р.

Такого плана смазка?



[VitalijWood]

Дмитрий ...как правильно снимать штифт?

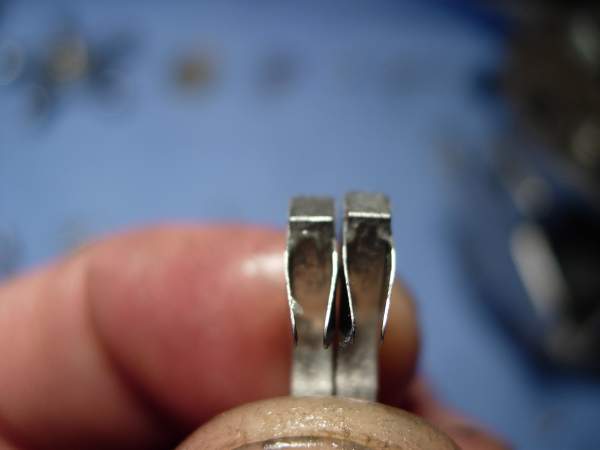

приспособу выкладывал

http://japantackle.com/Tuning_parts/Cha ... earing.htm
или чем другим?



[DmG]

Я этой приспособой снимаю штифт, у неё два конца, один более тонкий чтобы выдавливать штифт, другой с углублением, для запресовки. Главный плюс такой штуковины, что она не косячит штифт и ось шпули. Бюджетный вариант это плоскогубцы с пропилом, Володя (prank) где-то показывал фотки этой выдерги. Мне в таком варианте не нравится что остаются коцки.



[Andrey66]

Такого плана смазка?

Да!



[VitalijWood]

исходя из прочитанного ..я понял что эта смазка не подходит для шпульных подшипников : это так :
