Обслуживание, разборка-сборка и тюнинг мультипликаторов

[ksgukr]

Владимир, когда я беру в руки катушки и прикладываю осевую силу к валу, т.е. другими словами тяну за ручку от корпуса катушки, то вижу небольшой осевой люфт (зазор между торцем звездочки фрикциона и корпусом) в пределах 0,08 мм. Это нормально? Или много и нужно использовать доп. шайбы? И откуда он берется? Ведь подшипники вала установлены в распор в корпусе. И размерная цепь установки подшипников определяется точностью подгонки половинок корпуса. А она у Конвеста высокая. И насколько сильно нужно затягивать гайку прижимающую с-образные шайбы. Хватит усилия, создаваемого пальцами?



[prank]

Ось рукоятки, она же ось ведущей шестерни ГП, она же вал (и далее буду именно так назыавть) крепится в осевом направлении только одним опорным подшипником и стопорной шайбочкой, расположенными в шасси (корпусе) катушки. Небольшими осевыми люфтами (они некритичны, тем более 0,08 мм) обладают почти все мульты. куда подкладывать шайбы - писалось уже в данной ветке.

.. И насколько сильно нужно затягивать гайку прижимающую с-образные шайбы. Хватит усилия, создаваемого пальцами?

Этого я понять не могу... "насколько сильно нужно затягивать гайку прижимающую с-образные шайбы", так как гайка со звездочкой фрикциона представляет в собранном виде единое целое (во всяком случае в части вращения).



[gul]

ksgukr
Если я правильно Вас понял, то "с-образные" шайбы, это то что находится сразу за звёздочкой фрика. Вообще у звёздочки не должно быть перекоса, просто уложили что-то не так( у меня со злости такое бывает ). Сам фрикцион достаточно затянуть рукой ( хотя на рыбалке это делать думаю не стоит ). Про люфты Владимир вам ответил.



[ksgukr]

Спасибо! Но у Конвеста перед звездочкой фрика есть еще гайка, которая поджимает 2 с-образные шайбы. С торца гайки выполнена проточка, в которую вставлена пружина, звездочка фрика, ручка и все это поджимается фигурной гайкой со стороны ручки. Закрутить гайка можно разным усилием, прижав с-образные шайбы к подшипнику. Я и спрашиваю, как нужно сильно закручивать?



[gul]

Спасибо! Но у Конвеста перед звездочкой фрика есть еще гайка, которая поджимает 2 с-образные шайбы. С торца гайки выполнена проточка, в которую вставлена пружина, звездочка фрика, ручка и все это поджимается фигурной гайкой со стороны ручки. Закрутить гайка можно разным усилием, прижав с-образные шайбы к подшипнику. Я и спрашиваю, как нужно сильно закручивать?

Думаю будет больше конструктива если будут фотографии.



[prank]

Спасибо! Но у Конвеста перед звездочкой фрика есть еще гайка, которая поджимает 2 с-образные шайбы. С торца гайки выполнена проточка, в которую вставлена пружина, звездочка фрика, ручка и все это поджимается фигурной гайкой со стороны ручки. Закрутить гайка можно разным усилием, прижав с-образные шайбы к подшипнику. Я и спрашиваю, как нужно сильно закручивать?

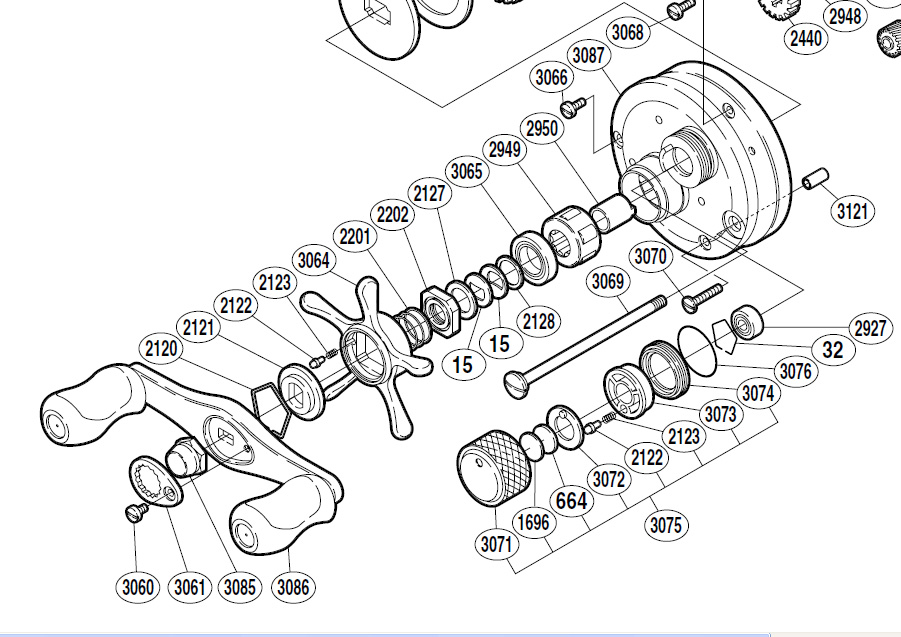

Сергей, Ваша ошибка состоит в том, что считаете гайку отдельным элементом от звездочки. Гайка 4-х гранная (2202 по схеме), в корпусе звездочки (3064 по схеме) соответствующее 4-х гранное окно. Поэтому сколь Вы гайку не закручиваете при сборке, одев на нее звездочку, прижав рукояткой (3086 по схеме) и наружной центральной гайкой (3085 по схеме), в сборе квадратная гайка и звездочка с т.зр. вращения - единое целое. В осевых перемещениях конечно нет - звездочка остается на месте, поджатая пружинкой 2201, а гайка 2202 несколько смещается. Т.е. вращая звездочку, вы вращаете гайку натяжки фрикциона. Все это можно увидеть на схемке Конквеста:


И небольшое дополнение: компенсирующие шайбы () (15 по схеме) давят через шайбу 2128 не на подшипник 3065, а на внутреннюю обойму 2950 обгонной муфты 2949, а та, в свою очередь, на верхнюю стальную большую шайбу фрикциона.



[ksgukr]

Спасибо, Владимир. Понял и осознал.



[prank]

.. Хотца взвешать заполненные шпульки и разницу посмотреть.

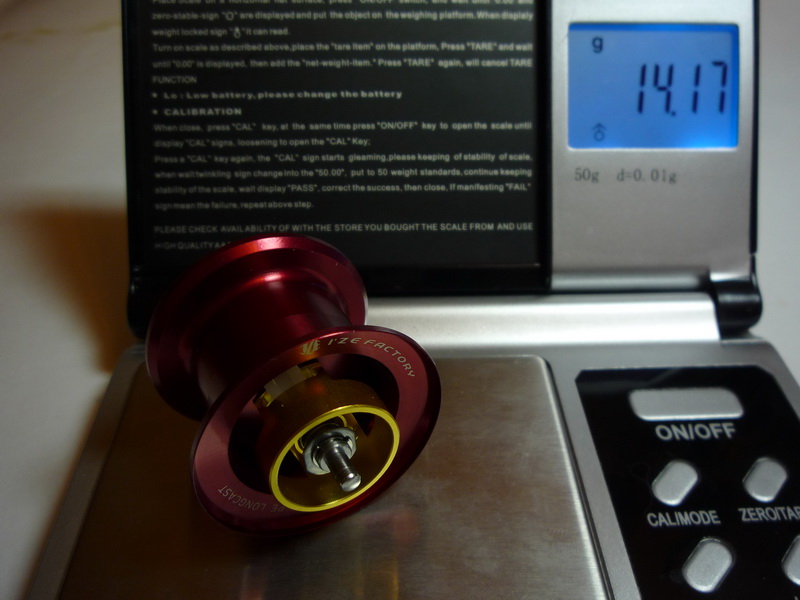

Имея и весы и с сегодняшнего дня PE LC, частично (стоковую в составе Зиллика заберу только во вторник, а соответственно раньше взвесить не удасться) разрешаю сей вопрос :


А вообче, Саша, весы бери, если надо ненадолго..



[san54san]

Имея и весы и с сегодняшнего дня PE LC, частично (стоковую в составе Зиллика заберу только во вторник, а соответственно раньше взвесить не удасться) разрешаю сей вопрос :


А вообче, Саша, весы бери, если надо ненадолго..

А я вот думаю в свой зиллик заказать червяк с приводом от ПЕшного и посмотреть, что из этого выйдет надо же дальше двигаться Кстати, красненькая шпулька ну просто оооочень расширяет возможности этого катухена. Риджик 70, поинтер 68 и всякие ю зури 3д миноу и поппер летят предсказуемо и комфортно, джиг 6 и 8 гр. + 3 дюймовый твистерок - вообще песня
За весы спасибо, но времени впоследнее время катострофически не хватает, сын месяц назад родился и размеренную жизнь малость подкорректировал



[prank]

..А я вот думаю в свой зиллик заказать червяк с приводом от ПЕшного и посмотреть, что из этого выйдет надо же дальше двигаться ...но времени впоследнее время катострофически не хватает, сын месяц назад родился и размеренную жизнь малость подкорректировал

Дык самое время рассматривать тюнинг коляски, ньюансы подгузников и всяческую помощь жене... (поздравляю с Сыном). Я не прикалываюсь... Технические аспекты катушек никуда не денутся... ИМХО.



[san54san]

Дык самое время рассматривать тюнинг коляски, ньюансы подгузников и всяческую помощь жене... (поздравляю с Сыном). Я не прикалываюсь... Технические аспекты катушек никуда не денутся... ИМХО.

Коляски, кроватки и даже качельки ужо оттюнингованны Жена под постоянным присмотром, ну кроме рабочего времени конечно.



[DmG]

А я вот думаю в свой зиллик заказать червяк с приводом от ПЕшного и посмотреть, что из этого выйдет надо же дальше двигаться Кстати, красненькая шпулька ну просто оооочень расширяет возможности этого катухена.

Я заказал бесконечник с приводом от ПЕ-ки, по результатам отпишусь. Еще SIC подшипники от ZPI для Chonarch D, MGX и Амбассадора 5601JB.



[Ganzzz]

Я заказал бесконечник с приводом от ПЕ-ки, по результатам отпишусь. Еще SIC подшипники от ZPI для Chonarch D, MGX и Амбассадора 5601JB.

А если не секрет, где заказывали? Хочу свой HLC доработать, поставить быстрый бесконечник.



[DmG]

http://www.plat.co.jp



[Ganzzz]

http://www.plat.co.jp

Понял спасибо. Я так понимаю надо искать в разделе Оригинальные запчасти? И кстати, как посмотреть на наличие по конкретной модели? Нажимаю на раздел, выбираю катушку, и автоматически попадаю обратно на главную...



[DmG]

Нужно зарегестрироваться, потом в форме Contact Us написать письмо с номерами запчастей которые нужно.



[Ganzzz]

Нужно зарегестрироваться, потом в форме Contact Us написать письмо с номерами запчастей которые нужно.

Вот оно как Спасибо!



[prank]

Искал фрикционные шайбы Carbontex на http://www.smoothdrag.com для мясорубки, не имеющейся в прайсе, списке комплектов. Пожаловался на сей прискорбный факт к ним на мыло, запросив спецификацию... и ура, сделали ссылку на главной странице Carbontex Washer Sizes.
Данную ссылку на PDF-ный файл спецификации сбросили в ответе.
Кроме того сбросили стоимость доставки:
International shipping
First class postage is least expensive, no tracking number. Approximately 2 weeks
Priority Mail: Prices start at $16.95 USD No tracking 6 to 10 days
Express Mail: Prices start at $38.00 Tracking included. 3 to 5 days
Registration can be added to first class mail for $12.00
We strongly suggest registration for higher value orders, it doesn't happen
often, but we can not replace lost orders.

Коллеги, прошу отписаться тех, кто успешно совершал покупку на данном сайте - какой доставкой везли ?
Заранее спасибо.



[black-75]

люди подскажите пожалуйста где мульт можно обслужить



[prank]

..
Кроме того сбросили стоимость доставки:
International shipping
First class postage is least expensive, no tracking number. Approximately 2 weeks
Priority Mail: Prices start at $16.95 USD No tracking 6 to 10 days
Express Mail: Prices start at $38.00 Tracking included. 3 to 5 days
Registration can be added to first class mail for $12.00
We strongly suggest registration for higher value orders, it doesn't happen
often, but we can not replace lost orders.

В реалии все оказалось не совсем так... совпадает только "Registration" (собственно это фиксированная страховка от потери посылки (это и есть insurance (возможно это очевидно для тех, кто владеет опытом применения английского в покупках в Сети, для меня увы не было..))). Все же остальные вышеуказанные суммы имеют свойство выростать при увеличении веса заказа...
